Alnor FDA-BU Guide

Okrągłe przeciwpożarowe
klapy odcinające FDA-BU / FDA-BU-E /
FDA-BU-KW / FDA-BU-KN
Round Shut-off Fire Dampers
FDA-BU / FDA-BU-E / FDA-BU-KW /
FDA- BU-KN
DOKUMENTACJA TECHNICZNA
TECHNICAL DOCUMENTATION
Wersja / ver. 001/04/21/MC

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
2
www.alnor.com.pl
Dokumentacja techniczna / Technical documentation
Spis treści / Contents
Wersja polska 2-24
English version 25-47
Wykazy zasadniczych charakterystyk 3
Przedmiot dokumentacji 5
Ogólna charakterystyka 5
Budowa klap przeciwpożarowych 5
Zestawienie wymiarowe klap 7
Zestawienie parametrów hydraulicznych w zależności od pozycji zaworu 8
Spadki ciśnień 9
Współczynnik straty miejscowej 9
Wyłączniki krańcowe stosowane z przeciwpożarowymi klapami odcinającymi 10
Przeznaczenie i zakres sotsowania 10
Możliwe warianty montażu klap 11
Otwieranie i zamykanie przegród w klapie 12
Montaż w ścianie betonowej, ścianie murowanej zbloczków z betonu komórkowego lub pełnej cegły 13
Montaż w stropie 17
Montaż w ścianie GK 19
Warunki Przechowywania i transportowania 22
Okresowa kontrola i sprawdzenie stanu klap p.poż 22
Oznaczenie produktu 23
Warunki gwarancji 24

3
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
2434-CPR-0198
ALNOR Systemy Wentylacji Sp. z o.o.
00-719 Warszawa, ul. Zwierzyniecka 8b
Zakład produkcyjny / place of production:
05-552 Wola Mrokowska,
Aleja Krakowska 10, POLAND
22
2434-CPR-0198
EN 15650:2010
Fire damper
Model / type: FDA-BU
Lp.
No.
Zasadnicze charakterystyki
wyrobu
Essential characteristics of the
product
Poziomy i/lub klasy mandatowe
Mandated levels and/or classes
1Nominalne warunki działania/
skuteczność
Nominal activation
conditions/sensitivity EI 120 (ve i↔o) S (300 Pa) EI 90 (ve ho i↔o) S (300 Pa)
2 Nośność czujnika Sensing element load bearing
capacity - -
3Temperatura zadziałania
czujnika
Sensing element response
temperature ≤72˚ ≤72˚
Opóźnienie zadziałania
(czas zadziałania)
Response delay
(response time)
4 Czas zamknięcia Closure time ≤2 min ≤2 min
Niezawodność działania Operational reliability
5 Cykle zadziałania Cycling 0 cycles 0 cycles
Odporność ogniowa Fire resistance
6 Szczelność ogniowa Integrity E120 E90
7 Izolacyjność ogniowa Insulation EI120 EI90
8 Dymoszczelność Smoke leakage EIS120 EIS90
9Stabilność mechaniczna
(w zakresie E) Mechanical stability (under E) E120 E90
10 Zachowanie przekroju
poprzecznego (w zakresie E)
Maintenance of the cross
section (under E) E120 E90
Trwałość w czasie odpowiedzi Durability of response delay
11 Reakcja czujnika na
temperature oraz nośność
Sensing element response to
temperature and load bearing
capacity
≤72˚ ≤72˚
Trwałość niezawodności
działania
Durability of operational
reliability
12 Badania cyklu otwarcia i
zamknięcia Open and closing cycle tests 0 cycles 0 cycles

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
4
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
EN 15650:2010
Fire damper
Model / type: FDA-BU-E / FDA-BU-KW / FDA-BU-KN
Lp.
No.
Zasadnicze charakterystyki
wyrobu
Essential characteristics of the
product
Poziomy i/lub klasy mandatowe
Mandated levels and/or classes
FDA-BU-E FDA-BU-KW / FDA-BU-KN
1Nominalne warunki działania/
skuteczność
Nominal activation
conditions/sensitivity EI 60 (ve i↔o) S (300 Pa) EI 120 (ve ho i↔o) S (300 Pa)
2 Nośność czujnika Sensing element load bearing
capacity - -
3Temperatura zadziałania
czujnika
Sensing element response
temperature ≤72˚ ≤72˚
Opóźnienie zadziałania
(czas zadziałania)
Response delay
(response time)
4 Czas zamknięcia Closure time ≤2 min ≤2 min
Niezawodność działania Operational reliability
5 Cykle zadziałania Cycling 0 cycles 0 cycles
Odporność ogniowa Fire resistance
6 Szczelność ogniowa Integrity E60 E120
7 Izolacyjność ogniowa Insulation EI60 EI120
8 Dymoszczelność Smoke leakage EIS60 EIS120
9Stabilność mechaniczna
(w zakresie E) Mechanical stability (under E) E60 E120
10 Zachowanie przekroju
poprzecznego (w zakresie E)
Maintenance of the cross
section (under E) E60 E120
Trwałość w czasie odpowiedzi Durability of response delay
11 Reakcja czujnika na
temperature oraz nośność
Sensing element response to
temperature and load bearing
capacity
≤72˚ ≤72˚
Trwałość niezawodności
działania
Durability of operational
reliability
12 Badania cyklu otwarcia i
zamknięcia Open and closing cycle tests 0 cycles 0 cycles

5
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Przedmiot dokumentacji
Ogólna charakterystyka
Budowa klap przeciwpożarowych
Przedmiotem niniejszej dokumentacji są okrągłe klapy przeciwpożarowe odcinające serii FDA-BU, FDA-BU-E,
FDA-BU-KW oraz FDA-BU-KN nazywane motylkowymi, stosowane w wentylacji ogólnej, jako zabezpieczenia
uniemożliwiające przedostawanie się dymu i ognia, pomiędzy wydzielonymi sąsiednimi strefami pożarowymi.
Klapy motylkowe mogą być stosowane przy przejściu instalacji wentylacyjnej przez przegrody budowlane
pionowe i poziome, zapewniając szczelność ogniową E, izolacyjność ogniową I, dymoszczelność S na poziomie:
• FDA-BU EI 120 (ve i↔o) S (300 Pa) oraz EI 90 (ve ho i↔o) S (300 Pa)
• FDA-BU-E EI 60 (ve i↔o) S (300 Pa)
• FDA-BU-KW EI 120 (ve ho i↔o) S (300 Pa)
• FDA-BU-KN EI 120 (ve ho i↔o) S (300 Pa)
Klapy przeciwpożarowe produkowane są w wielkościach nominalnych DN100, DN125, DN160, DN200. Klapy
przeciwpożarowe wyposażone są w termiczny mechanizm wyzwalacza. Przedmiotowe klapy przeciwpożarowe
produkowane są w zakładzie produkcyjnym firmy ALNOR SYSTEMY WENTYLACJI sp. z o.o. w Woli Mrokowskiej,
Aleja Krakowska 10, Polska.
Przedmiotowe klapy odcinające sklasyfikowano zgodnie z procedurami zawartymi w normie PN-EN
13501-3+A1:2010P (klasyfikacja ogniowa wyrobów budowlanych i elementów budynków). Badania ogniowe
przeprowadzono zgodnie z normą PN-EN 1366-2:2015 (badania odporności ogniowej instalacji użytkowych
-- Część 2: Przeciwpożarowe klapy odcinające). Całokształt czynności produkcyjnych zgodny jest z normą
PN-EN 15650:2010.
Klapy motylkowe o przekroju okrągłym.
Okrągły korpus wykonany jest z blachy stalowej ocynkowanej DX51D + Z275, o grubości 0,9 [mm] w zakresie
wszystkich średnic. Zastosowano spaw doczołowy korpusu. Długości korpusów wszystkich średnic wynoszą
70 [mm] (tolerancja wymiarów ± 2 [mm]). Ruchome przegrody wykonane są z materiału ogniochronnego,
obłożonego obustronnie uszczelką pęczniejącą o grubości 1,8 [mm] dla klap FDA-BU, FDA-BU-KW oraz
FDA-BU-KN. W celu poprawy przylegania przegrody w pozycji zamkniętej po jednej stronie przyklejono
uszczelkę z pianki poliuretanowej. Wyprofilowane uchwyty wyzwalacza topikowego, przynitowane są do
przegród klapy i wykonane z blachy o gr. 0,4 [mm]. Na uchwytach zatrzaskiwany jest wyzwalacz topikowy.
Stabilne osadzenie klapy w kanale wentylacyjnym zapewnia zamocowana po obwodzie klapy uszczelka z
gumy EPDM. Przegrody zamontowane są wewnątrz obudowy na zawiasach wykonanych ze stali o grubości
1,5 [mm]. Mechanizm zamknięcia stanowią 2 sprężyny skrętne dla klap o średnicy DN160, DN200 lub 1 dla
klap DN100 oraz DN125.
Zamknięcie klapy realizowane jest samoczynnie w wyniku zadziałania temperatury około 72°C poprzez
rozerwanie topika. Zwolniona przegroda zamykana jest natychmiastowo- należy zachować szczególną
ostrożność podczas prac konserwacyjnych.

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
6
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Budowę klap przedstawiono na rysunki 1, 2 oraz 3.
1 – obudowa; 2 – wyzwalacz topikowy; 3 – przegroda odcinająca;
4 – sprężyna skrętna; 5 – wyłącznik krańcowy
Rys. 1. FDA-BU, klapa p.poż. z mechanizmem wyzwalacza topikowego.
Rys. 2. FDA-BU-E, klapa p.poż. z mechanizmem wyzwalacza topikowego.

7
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Rys. 3. FDA-BU-KW, klapa p.poż. z mechanizmem wyzwalacza topikowego.
Zestawienie wymiarowe klap FDA-BU
Model klapy DN
[mm]
D
[mm]
L
[mm]
Waga
[kg]
Pow. efekt. Aeff
[m2]
FDA-BU-100
FDA-BU-E-100 100 97,5 70 0,33 0,0027
FDA-BU-125
FDA-BU-E-125 125 122,5 70 0,44 0,0056
FDA-BU-160
FDA-BU-E-160 160 157,5 70 0,64 0,0113
FDA-BU-200
FDA-BU-E-200 200 197,5 70 0,90 0,0202
Rys. 4. Wymiary klap FDA-BU
Tabela 1. Wymiary klap FDA-BU
Klapa FDA-BU-KN / FDA-BU-KW różni się typem zaworu.
FDA-BU-KW – motylkowa klapa odcinająca w zestawie z zaworem wyciągowym
FDA-BU-KN – motylkowa klapa odcinająca w zestawie z zaworem nawiewnym

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
8
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU

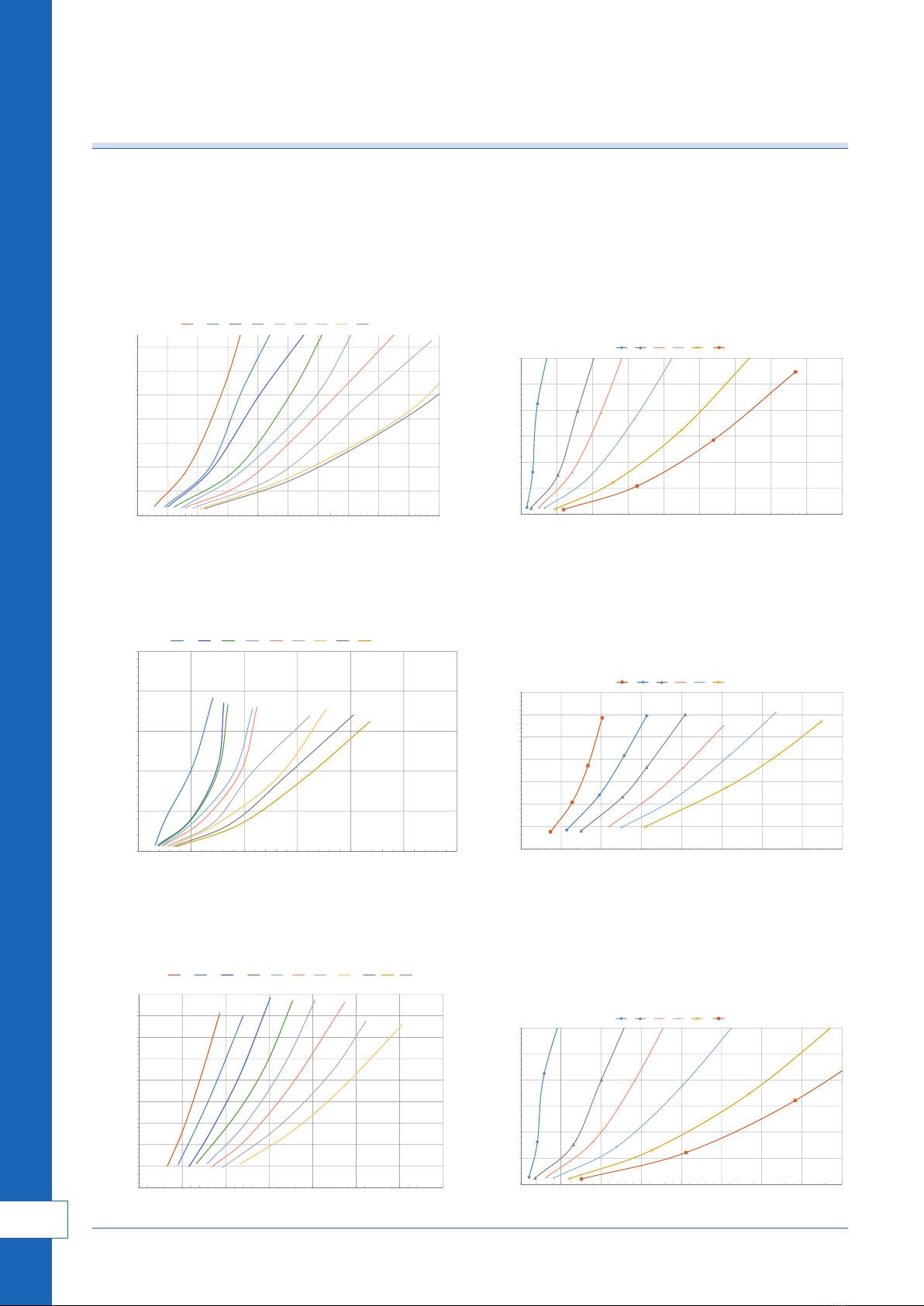

Zestawienie parametrów hydraulicznych w zależności od pozycji
zaworu FDA-BU
0
20
40
60
80
100
120
140
0 20 40 60 80 100 120 140 160 180 200
∆ps [Pa]
qv [m3/h]
-12 -9 -6 -3 0 3 6 9 12
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KW-125 - wyciąg
Przepływ [m3/h]
0
20
40
60
80
100
120
140
0 20 40 60 80 100 120 140 160 180 200
∆ps [Pa]
qv [m3/h]
-12 -9 -6 -3 036912
0
50
100
150
200
250
0 100 200 300 400 500 600
∆ps [Pa]
qv [m3/h]
-12 -9 -6 -3 036912
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KW-160 - wyciąg
Przepływ [m3/h]
0
50
100
150
200
250
0 100 200 300 400 500 600
∆ps [Pa]
qv [m3/h]
-12 -9 -6 -3 036912
0
20
40
60
80
100
120
140
160
180
0 100 200 300 400 500 600 700
∆ps [Pa]
qv [m3/h]
-20 -15 -10 -5 0 5 10 15
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KW-200 - wyciąg
Przepływ [m3/h]
0
20
40
60
80
100
120
140
160
180
0 100 200 300 400 500 600 700
∆ps [Pa]
qv [m3/h]
-20 -15 -10 -5 0 5 10 15
0
50
100
150
200
250
300
0 50 100 150 200 250 300 350 400 450
∆pt [Pa]
qv [m3/h]
036915 20
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KN-125 - nawiew
Przepływ [m3/h]
0
50
100
150
200
250
300
0 50 100 150 200 250 300 350 400 450
∆pt [Pa]
qv [m3/h]
0 3 6 9 15 20
0
20
40
60
80
100
120
140
0 50 100 150 200 250 300 350 400
∆ps [Pa]
qv [m3/h]
-3 0 3 6 9 12
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KN-160 - nawiew
Przepływ [m3/h]
0
20
40
60
80
100
120
140
0 50 100 150 200 250 300 350 400
∆ps [Pa]
qv [m3/h]
-3 0 3 6 9 12
0
50
100
150
200
250
300
0 100 200 300 400 500 600 700 800
∆pt [Pa]
qv [m3/h]
036915 20
Spadek ciśnienia Dps[Pa]
Wykres FDA-BU-KN-200 - nawiew
Przepływ [m3/h]
0
50
100
150
200
250
300
0 100 200 300 400 500 600 700 800
∆pt [Pa]
qv [m3/h]
0 3 6 9 15 20

9
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
0
50
100
150
200
250
124681
0
Δps[Pa]
v [m/s]
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
100
125
160
200
0
50
100
150
200
250
1246810
Δps[Pa]
v [m/s]
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
100
125
160
200
0
50
100
150
200
250
1246810
Δps[Pa]
v [m/s]
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
100
125
160
200
0
50
100
150
200
250
1246810
Δps[Pa]
v [m/s]
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
100
125
160
200
0
50
100
150
200
250
1246810
Δps[Pa]
v [m/s]
Spadki ciśnień dla gęstości powietrza ρ=1,21 kg/m3
100
125
160
200
Prędkość przepływu powietrza [m/s]
Spadek ciśnienia Dps[Pa]
Współczynnik straty miejscowej ζ
Średnica ØD Współczynnik straty miejscowej ζ
Ø100 3,773
Ø125 1,954
Ø160 1,171
Ø200 0,664

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
10
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Wyłącznik krańcowe stosowane z przeciwpożarowymi klapami
odcinającymi FDA-BU, FDA-BU-E oraz FDA-BU-KW, FDA-BU-KN
Przeciwpożarowe klapy motylkowe mogą zostać wyposażone w jeden lub dwa wyłączniki krańcowe -
sygnalizujące pozycję zamkniętą jednej lub dwóch przegród klapy.
Stosuje się poniższe oznaczenia klap:
FDA-BU-aaa-bbb-ccc
FDA-BU-E-aaa-bbb-ccc
FDA-BU-KW-aaa-bbb-ccc
FDA-BU-KN-aaa-bbb-ccc
aaa – wielkość nominalna: 100, 125, 160, 200;
bbb – odporność ogniowa: EIS120, EIS90, EIS60
ccc – opcje dodatkowe:
- brak wyłączników krańcowych (standard);
- Z1 – jeden wył. krańcowy (poz. zamknięta);
- Z2 – dwa wył. krańcowe (poz. zamknięta);
Wyłącznik krańcowy
Długość i przekrój przewodu sterującego 1m / 3x0,5mm2
Klasa szczelności IP40
Konfiguracja styków SPDT
Obciążalność styków AC 5A / 250 VAC
Schemat połączeń elektrycznych.
1, 2, 3 - oznaczenia żył w przewodzie sygnalizacyjnym
Przeznaczenie i zakres stosowania
Okrągłe przeciwpożarowe klapy odcinające stosowane w wentylacji ogólnej, wbudowane w instalację
w miejscu przechodzenia przez przegrody budowlane, mają na celu odwzorowanie cech i funkcji ochronnych
przegrody. W warunkach normalnych, przegroda klapy pozostaje otwarta, jej zamknięcie następuje
automatycznie w następstwie pożaru.
Rys. 5. Schemat połączenia

11
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Rodzaj przegrody
Minimalna grubość przegrody
[mm]
FDA-BU FDA-BU-E FDA-BU-KW
FDA-BU-KN
Strop betonowy 150 - 150
Ściana betonowa 130 100 130
Ściana murowana z cegły pełnej 130 100 130
Ściana murowana z bloczków z betonu komórkowego 130 100 130
Ściana z płyt gipsowo kartonowych oparta na
konstrukcji stalowej 130 100 130
Przedmiotowe klapy mogę być montowane w następujących przegrodach, zgodnie z tabelą 2.
Tabela 2. Dozwolone rodzaje przegród budowlanych.
Sposoby montażu klap w przegrodach przedstawiono na rysunkach 11-28.
Możliwe warianty montażu klap.
Dozwolony jest montaż klap w przegrodzie z dowolnym położeniem osi obrotu od 0o do 360˚ oraz
z dowolnym kierunkiem przepływu powietrza przez klapę. Klapa posiada obustronną odporność ogniową
(i↔o), zgodnie z poniższymi rysunkami.

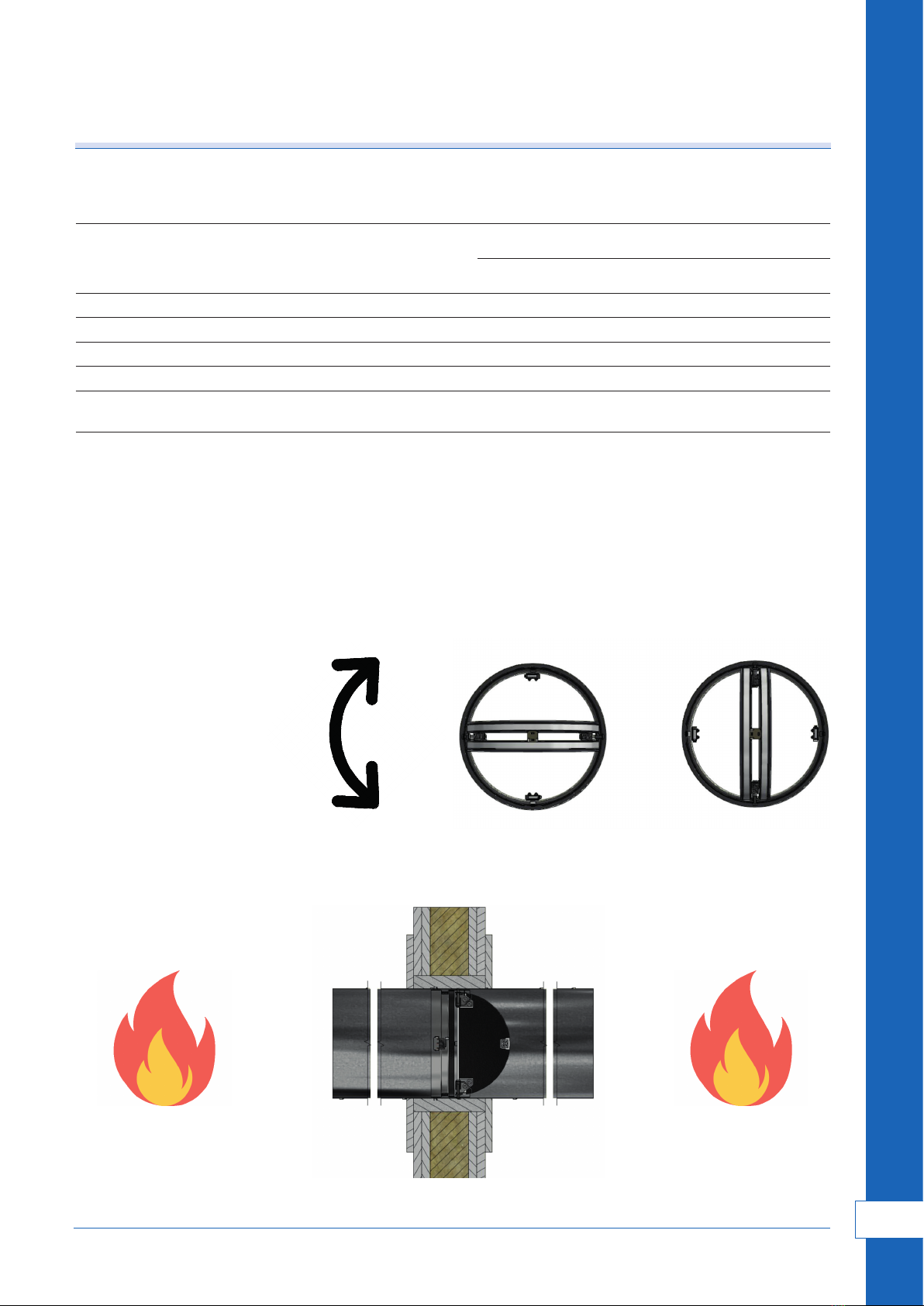

Rys. 6. Motylkowa klapa p.poż. - dozwolone położenia łopatek przegrody.
Rys. 7. Motylkowa klapa p.poż. - strony dozwolonego oddziaływania ognia.
360˚

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
12
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Każdorazowo przed przystąpieniem do montażu klapy, należy dokonać oceny wizualnej klapy oraz ustawić
przegrody klapy w pozycji otwartej.
Klapy należy stosować w instalacji wentylacji, gdzie maksymalna prędkość przepływającego powietrza przez
klapę nie przekracza 12 m/s. Przepływające powietrze powinno być wolne od drobin, ścierniw, chemikaliów
i cząstek klejących.
Otwieranie i zamykanie przegród w klapie FDA-BU/ FDA-BU-E/ FDA-BU-KW/ FDA-BU-KN:
Otwarcie przegród możliwe jest do wykonania wyłącznie ręcznie. W celu otwarcia klapy należy:
krok 1 - ścisnąć ograniczniki otwarcia łopatek
krok 2 - ręcznie popchnąć skrzydła przegrody od przeciwnej strony
krok 3 - po otwarciu zablokować klapę w pozycji otwartej poprzez zahaczenie elementu topikowego
o uchwyt na drugiej przegrodzie.

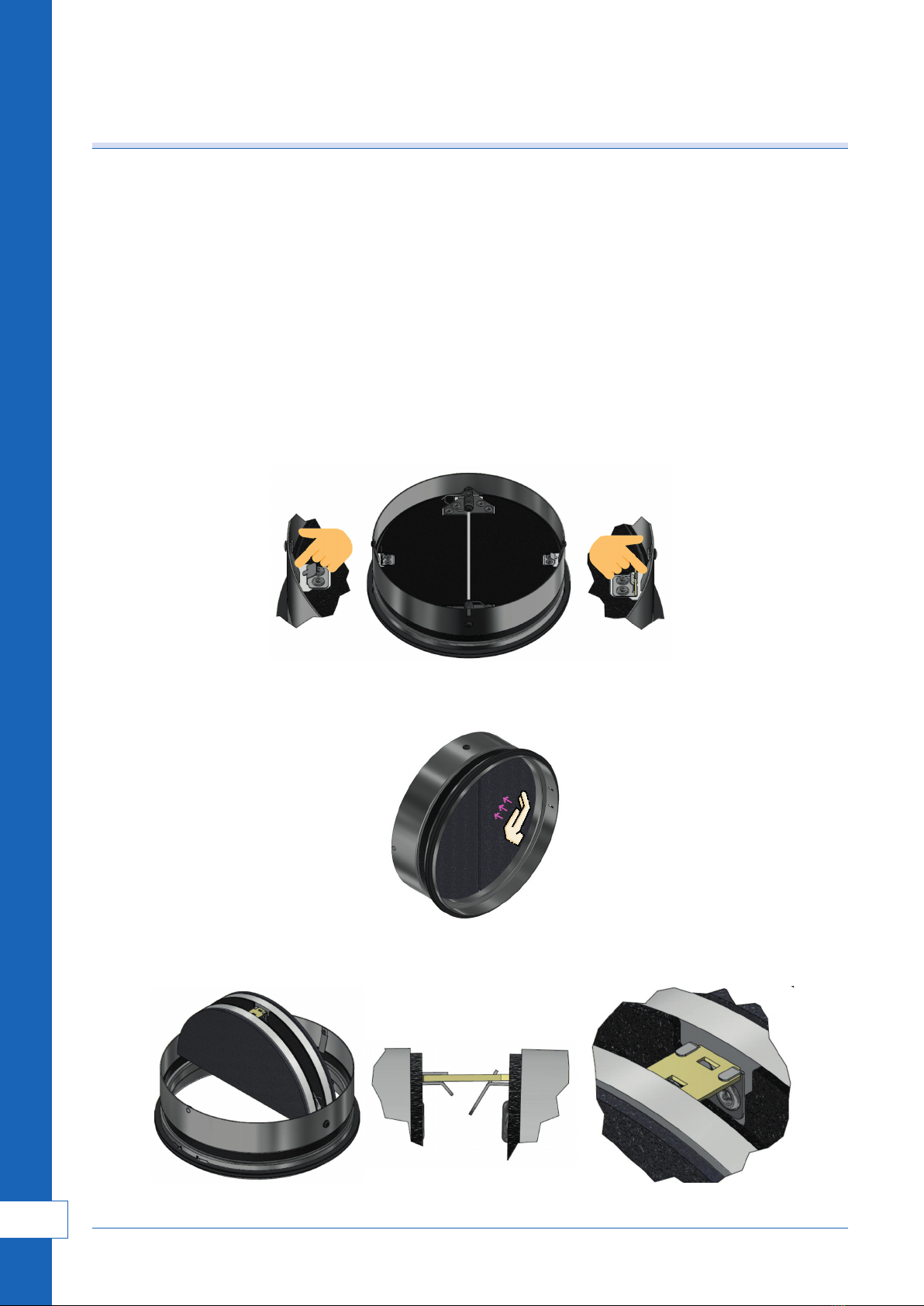

Rys. 8. Motylkowa klapa p.poż. - lokalizacja ograniczników otwarcia klapy.
Rys. 9. Motylkowa klapa p.poż. - kierunek położenia siły w celu otwarcia przegrody.
Rys. 10. Motylkowa klapa p.poż. - mechanizm blokady wyzwalacza termicznego.
Krok 1.
Krok 2.
Krok 3.

13
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Należy zachować szczególną ostrożność podczas otwierania i ręcznego zamykania klapy.
Zwolniona blokada otwarcia topika lub jej nieprawidłowe zahaczenie skutkuje natychmiastowym
zamknięciem klapy. Istnieje ryzyko przytrzaśnięcia palców dłoni.
Klapy odcinające FDA-BU, FDA-BU-E, FDA-BU-KW oraz FDA-BU-KN powinny być montowane przy zachowaniu
następujących minimalnych odległości:
• 200 mm między klapami montowanymi w biegnących równolegle instalacjach wentylacyjnych;
• 75 mm między klapą odcinającą a przegrodą budowlaną (ścianą lub stropem).
Montaż w ścianie betonowej, ścianie murowanej z bloczków z betonu komórkowego lub murowanej
z cegły pełnej.
Montaż klap w ścianie betonowej, ścianie murowanej z bloczków z betonu komórkowego lub murowanej
z cegły pełnej, należy wykonać zgodnie z rysunkami nr. 11-17. Minimalna grubość przedmiotowej przegrody
wynosi 130mm. Każdorazowo należy zwrócić uwagę na następujące wytyczne:
• klapy należy osadzić w kanale o grubości 0,5mm osadzonym we wcześniej przygotowanych otworach
o wymiarach większych o 50mm od wymiaru nominalnego montowanej klapy przeciwpożarowej;
• uszczelnienie układu kanał – przegroda budowlana (ściana) należy wykonać z materiałów ognioodpornych
(np. beton , zaprawa) a połączenie powinno być szczelne, pozbawione szczelin, itp., podczas osadzania
kanału należy zwrócić uwagę, aby nie doszło do odkształcenia kanału, tak aby zachował on wymiar
nominalny w każdym miejscu;
• należy tak zaplanować montaż klapy, aby przegroda ogniochronna klapy wsuniętej w kanał po zamknięciu,
znajdowała się jak najbliżej osi symetrii ściany;
• nie jest istotny kierunek montażu klapy przeciwpożarowej;
• położenie osi obrotu przegrody ogniochronnej klapy jest dowolne w zakresie 0˚-360˚;
• należy zwrócić szczególną uwagę na brak deformacji obudowy klap przeciwpożarowych i prawidłowość
działania, zarówno przed jak i po montażu klap;
• po zamontowaniu kanału nałożyć płyty maskujące GKF o grubości 12,5mm po dwóch stronach przegrody
budowlanej, maskownice przytwierdzić do podłoża za pomocą stosownych łączników/wkrętów/kotew do
betonu.

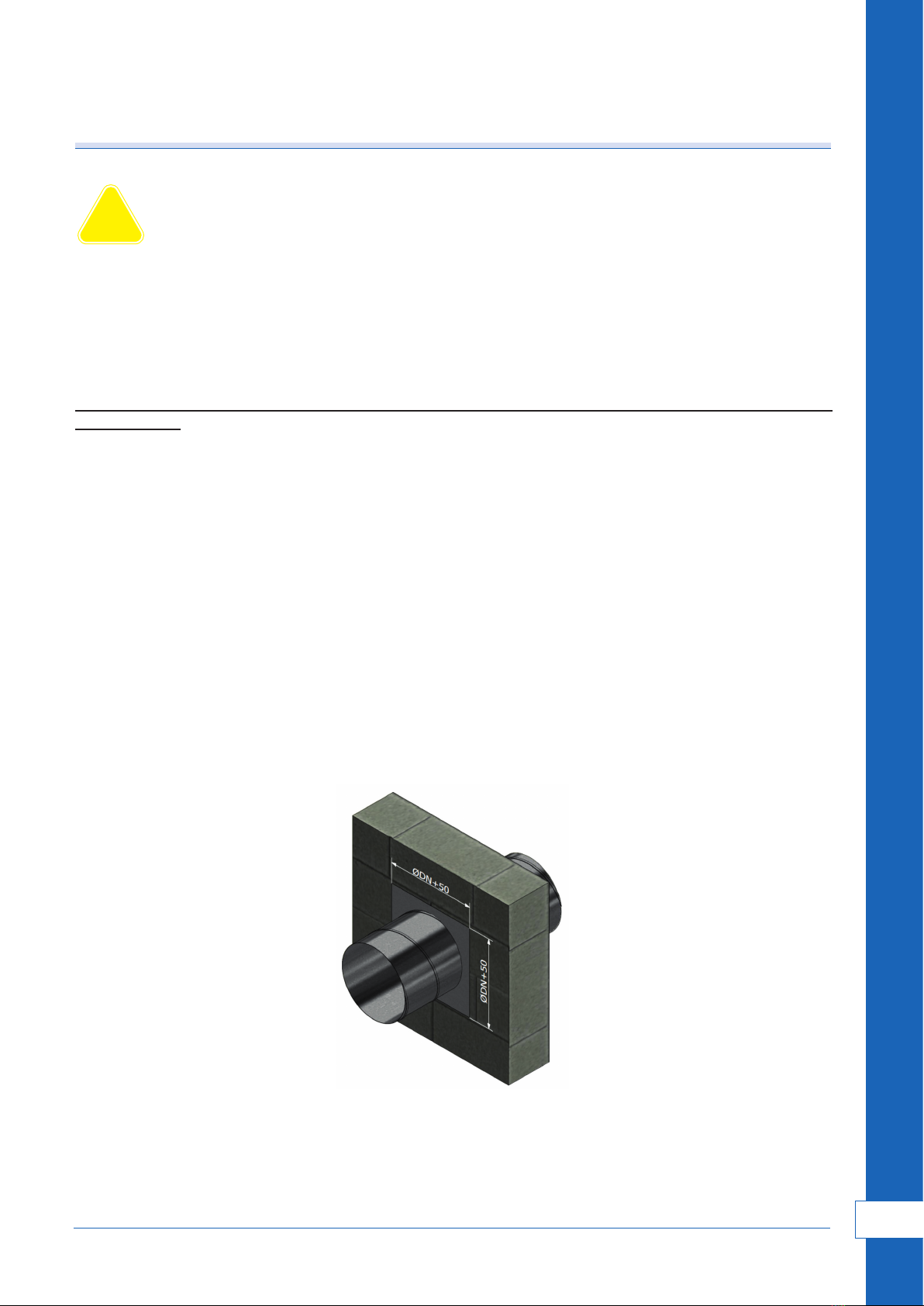

Rys. 11. FDA-BU, FDA-BU-E klapa p.poż. - wymiary uszczelnienia układu kanał-przegroda budowlana.
!
UWAGA

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
14
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU

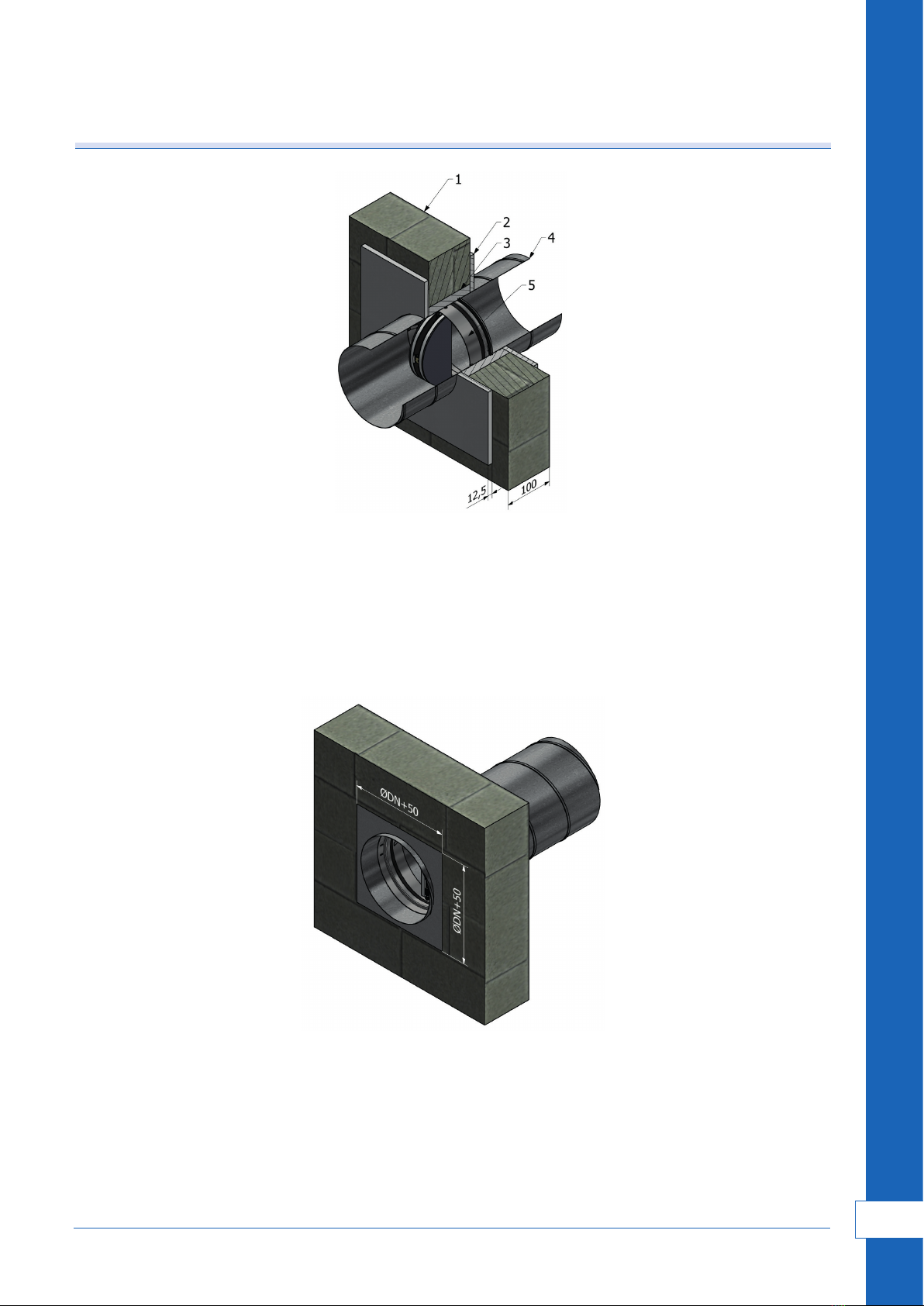

Rys. 12. FDA-BU, FDA-BU-E klapa p.poż. - wymiary maskownic z płt GFK 12,5mm.
Rys. 13. FDA-BU, klapa p.poż. - montaż klapy FDA-BU w ścianie.
1 – Ściana betonowa, murowana z cegły pełnej, murowana z bloczków z betonu komórkowego;
2 – maskownica z płyty GKF 12,5mm; 3 – beton, zaprawa murarska lub gips ogniotrwały;
4 – stalowy przewód wentylacyjny o gr. ścianki 0,5mm; 5 – klapa FDA-BU.

15
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Rys. 15. FDA-BU-KW, FDA-BU-KN klapa p.poż. wymiary uszczelnienia układu kanał- przegroda budowlana
Rys. 14. montaż klapy FDA-BU-E w ścianie.
1 – Ściana betonowa, murowana z cegły pełnej, murowana z bloczków z betonu komórkowego;
2 – maskownica z płyty GKF 12,5mm; 3 – beton, zaprawa murarska lub gips ogniotrwały;
4 – stalowy przewód wentylacyjny o gr. ścianki 0,5mm; 5 – klapa FDA-BU-E.

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
16
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Rys. 17. Montaż klapy FDA-BU-KW lub FDA-BU-KN w ścianie
Rys. 16. FDA-BU-KW, FDA-BU-KN klapa p.poż. wymiary maskownic z płyt GFK 12,5mm.
1 – Ściana betonowa, murowana z cegły pełnej, murowana z bloczków z betonu komórkowego;
2 – maskownica z płyty GKF 12,5mm; 3 – beton, zaprawa murarska lub gips ogniotrwały;
4 – stalowy przewód wentylacyjny o gr. ścianki 0,5mm; 5 – klapa FDA-BU-KW lub FDA-BU-KN.
6 – zawór wyciągowy lub nawiewny z ramką
UWAGA! Klapy FDA-BU-KW oraz FDA-BU-KN należy montować z łopatkami skierowanymi do wnętrza kanału.

17
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Montaż w stropie
Montaż klap w stropie należy wykonać zgodnie z rysunkami nr. 18-21. Minimalna grubość poziomej przegrody
stropowej wynosi 150 mm. Każdorazowo należy zwrócić uwagę na następujące wytyczne:
• klapy należy osadzić we wcześniej osadzonych kanałach wentylacyjnych, osadzonych uprzednio w otworze
stropowym o wymiarze 50mm większym od średnicy nominalnej kanału;
• uszczelnienie układu kanał- strop należy wykonać z materiałów ognioodpornych (np. beton , zaprawa)
a połączenie powinno być szczelne, pozbawione szczelin, itp., podczas osadzania kanału należy zwrócić
uwagę, aby nie doszło do odkształcenia kanału, tak aby zachował on wymiar nominalny w każdym miejscu;
• należy tak zaplanować montaż klapy w kanale, aby przegroda ogniochronna klapy w pozycji zamkniętej,
znajdowała się jak najbliżej osi symetrii stropu;
• nie jest istotny kierunek montażu klapy przeciwpożarowej;
• należy zwrócić szczególną uwagę na brak deformacji obudowy klap przeciwpożarowych i prawidłowość
działania, zarówno przed jak i po montażu klap;
Rys. 18. FDA-BU, klapa p.poż. - wymiary uszczelnienia układu kanał-przegroda budowlana.
1 – Stalowy przewód wentylacyjny; 2 – beton, zaprawa murarska lub gips ogniotrwały;
3 – klapa przeciwpożarowa FDA-BU; 4 – strop betonowy o gęstości 2200±200kg/m3lub większej.
Rys. 19. montaż klapy FDA-BU w stropie.

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
18
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
1 – Stalowy przewód wentylacyjny; 2 – beton, zaprawa murarska lub gips ogniotrwały;
3 – klapa przeciwpożarowa FDA-BU-KW lub FDA-BU-KN; 4 – strop betonowy o gęstości 2200±200kg/m3
lub większej; 5 – Zawór wyciągowy lub nawiewny z ramką.
UWAGA! Klapy FDA-BU-KW oraz FDA-BU-KN należy montować z łopatkami skierowanymi do wewnątrz kanału.
Rys. 21. montaż klapy FDA-BU-KW / FDA-BU-KN w stropie.
Rys. 20. FDA-BU-KW, FDA-BU-KN, klapa p.poż. wymiary uszczelnienia układu kanał- przegroda budowlana.

19
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
Montaż w ścianie GK
Montaż klap w ścianie z płyt GK należy wykonać zgodnie z rysunkami 22-28. Minimalna grubość przegrody
wynosi 130 mm. Każdorazowo należy zwrócić uwagę na następujące wytyczne:
• klapy należy osadzić w kanale o grubości 0,5mm osadzonym we wcześniej przygotowanych otworach
o wymiarach większych o 50 mm od wymiaru nominalnego montowanej klapy przeciwpożarowej;
• uszczelnienie układu kanał – przegroda budowlana (ściana) należy wykonać z materiałów ognioodpornych
(np. beton , zaprawa) a połączenie powinno być szczelne, pozbawione szczelin, itp., podczas osadzania
kanału należy zwrócić uwagę, aby nie doszło do odkształcenia kanału, tak aby zachował on wymiar
nominalny w każdym miejscu;
• należy tak zaplanować montaż klapy, aby przegroda ogniochronna klapy wsuniętej w kanał po zamknięciu,
znajdowała się jak najbliżej osi symetrii ściany;
• nie jest istotny kierunek montażu klapy przeciwpożarowej;
• położenie osi obrotu przegrody ogniochronnej klapy jest dowolne w zakresie 0˚-360˚;
• należy zwrócić szczególną uwagę na brak deformacji obudowy klap przeciwpożarowych i prawidłowość
działania, zarówno przed jak i po montażu klap;
• po zamontowaniu kanału nałożyć płyty maskujące GKF o grubości 12,5mm po dwóch stronach przegrody
budowlanej, maskownice przytwierdzić do podłoża za pomocą stosownych łączników/wkrętów/kotew do
betonu.

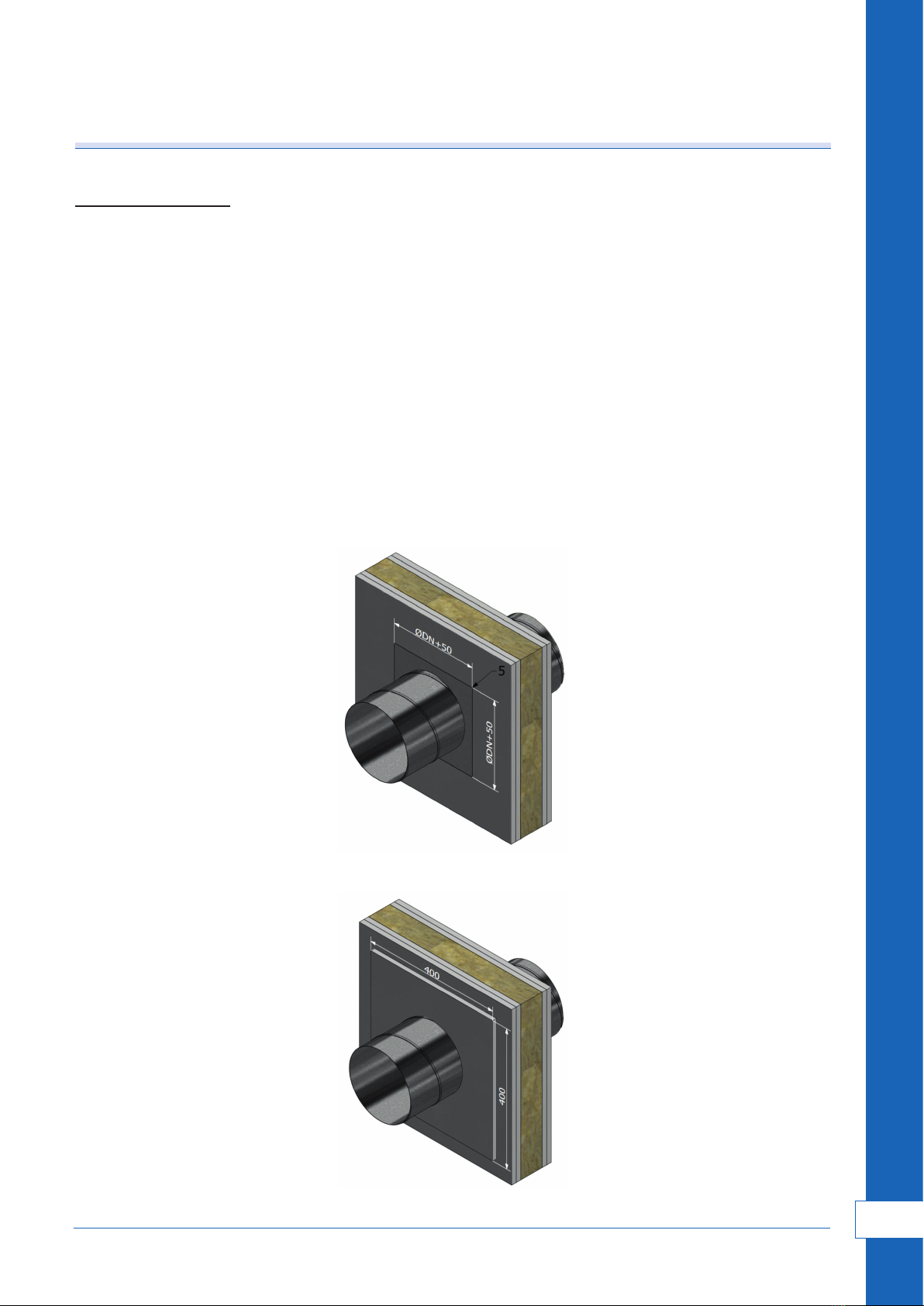

Rys. 22. FDA-BU, klapa p.poż. - wymiary uszczelnienia układu kanał-przegroda budowlana.
Rys. 23. FDA-BU, klapa p.poż. - wymiary maskownic z płyt GFK 12,5mm.

ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
20
www.alnor.com.pl
Dokumentacja techniczna
FDA-BU
1 – Wełna mineralna, gęstość > 100kg/m3; 2 – płyta GK ogniochronna, grubość 15mm (2x2szt);
3 – płyta GK ogniochronna, maskująca, grubość 12,5mm (2szt.);
4 – stalowy przewód wentylacyjny o gr. ścianki 0,5mm;
5 – beton, zaprawa murarska lub gips ogniotrwały; 6 - klapa FDA-BU.
Rys. 24. montaż klapy FDA-BU w ścianie GK.
1 – Wełna mineralna, gęstość > 100kg/m3; 2 – płyta GK ogniochronna, grubość 15mm (2x2szt);
3 – płyta GK ogniochronna, maskująca, grubość 12,5mm (2szt.);
4 – stalowy przewód wentylacyjny o gr. ścianki 0,5mm;
5 – beton, zaprawa murarska lub gips ogniotrwały; 6 - klapa FDA-BU-E.
Rys. 25. montaż klapy FDA-BU-E w ścianie GK.
