Alto DI4 User manual

ServiceManual
www.altoproaudio.com
Version: 1.1
Model: DI4
4-CH DIRECT INJECT BOX

CONTENTS
1. Specification
2. Block Diagram
3. Schematic Diagram
4. Printed Circuit Board
5. Wiring Diagram
6. Test Procedure
7. Electrical Parts List
8. Exploded Views & Mechanical Parts List
9. Notes

1. SPECIFICATIONS (DI4)
Inputs 1/4” jack unbal. In/ Link Out
XLR unbalanced In
Input Impedance max 220 kOhm
Maximum Input level +13/+33/+53dBm
Output XLR balanced Out
Load Impedance >600 Ohm
Max Output Level +18 dBm
System specifications
Bandwidth(100kOhm) 23Hz to 105Khz(±3dbm)
Bandwidth(600Ohm) 23Hz to 60Khz(±3dbm)
Bandwidth(High Cut) 23Hz to 8Khz(±3dbm)
Noise Level -105dBm
THD+N @ 1 kHz / 10 dBm< 0.01 %
Power supply
Connector type 3-pole IEC,grounded
Type Servo controlled,stabilized
Mains supply 115V or 230V 50/60Hz
Power Rating max. 10W
Fuse 100-120V~: T200mA H
200-240V~: T100mA H
Dimensions 483 mm x 197.5 mm x 44.2 mm
Weight ca. 3.7 Kg

12345678
A
B
C
D
87654321
D
C
B
A
DI4 DIGRAM.Sch
Titel
Size
File:
Date: Drawn By:
Sheet
RevisionModel No:
28-Oct-2002 TASY J.S.
DI4 BLOCK DIGRAM
11 of
DI4 V1.0
A3
CH1
2
1
3
4
CN12
INPUT
3c
5e
1a
4d
2b
INPUT 3c
5e
1a
4d
2b
LINK
SW23
-20dB ATTENUATION SW24
-20dB ATTENUATION
LED CONTROL
SW19
8KHz HIGH CUT 2
1
3
OUTPUTT4 SW22
PHASE
SW21
GND LIFT
SW20
+20dB gain
CH2
2
1
3
4
CN9
INPUT
3c
5e
1a
4d
2b
INPUT 3c
5e
1a
4d
2b
LINK
SW17
-20dB ATTENUATION SW18
-20dB ATTENUATION
LED CONTROL
SW13
8KHz HIGH CUT 2
1
3
OUTPUTT3 SW16
PHASE
SW15
GND LIFT
SW14
+20dB gain
CH3
2
1
3
4
CN2
INPUT
3c
5e
1a
4d
2b
INPUT 3c
5e
1a
4d
2b
CN4
LINK
SW11
-20dB ATTENUATION SW12
-20dB ATTENUATION
LED CONTROL
SW7
8KHz HIGH CUT 2
1
3
OUTPUTT2 SW10
PHASE
SW9
GND LIFT
SW8
+20dB gain
CH4
2
1
3
4
CN5
INPUT
3c
5e
1a
4d
2b
INPUT 3c
5e
1a
4d
2b
LINK
SW5
-20dB ATTENUATION SW6
-20dB ATTENUATION
LED CONTROL
SW1
8KHz HIGH CUT 2
1
3
OUTPUTT1 SW4
PHASE
SW3
GND LIFT
SW2
+20dB gain

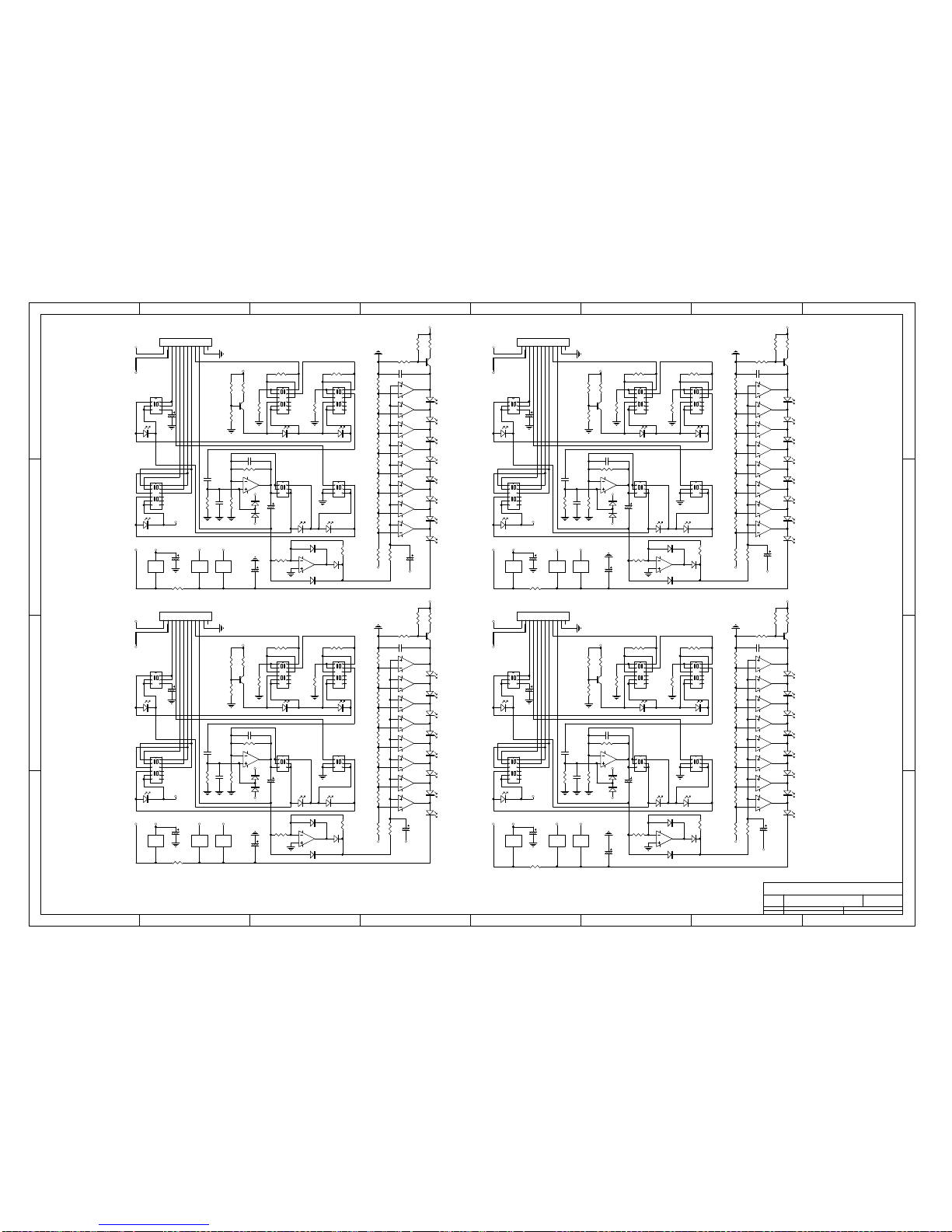

12345678
A
B
C
D
87654321
D
C
B
A
TR5
HR
R68
47K5
R65
1K2
R72
511R
R73
1K00
R74
2K21
R75
4K22
R76
8K06
R78
16K5
R79
33K2
R80
39K2
+VCC-CH1
R66
560R
C26
104P
R67
33K2
5
42
U7A
LM339
1
6
7
U7B
LM339
8
914
U7C
LM339
10
11 13
U7D
LM339
5
42
U8A
LM339
1
6
7
U8B
LM339
8
914
U8C
LM339
10
11 13
U8D
LM339
LD17
GR
LD18
GR
LD19
GR
LD20
GR
LD21
GR
LD22
YEL
LD23
YEL
LD24
RED
+VCC-CH1
R77
22R
-VCC-CH1
C24
47/25V
312
U8E
LM339
312
U7E
LM339
+VCC-CH1 +VCC-CH1
+VCC-CH1
1
2
3
4
5
6
7
8
9
10
11
12
CN3
12P-2.0
-VCC-CH1
SW17
PS-42E85L SW18
PS-42E85L
R60
470K
R69
51K1
R61
470K
R70
51K1
( -20dB ) ( -20dB )
LED15
GR
LED14
GR
SW14
PS-22E85L
(+20dB)
SW16
PS-42E85L
(PHASE)
SW15
PS-22E85L
( GND LIFT )
1
3
4
5
6
2
SW13
PS-22E85L
C27
0.47/50V
(8KHZ HIGH CUT)
LED18
GR
LED17
GR
LED16
GR
LED13
GR
TR6
HR
R64
470R
R63
15K
+VCC-CH1
R71
39K2
DI4FP.Sch
Titel
Size
File:
Date: Drawn By:
Sheet
RevisionModel No:
3-Jul-2002 TASY J.S.
DI4FP
11 of
DI4 V1.0
A2
3
21
U9A
2068M
5
67
U9B
2068M
C21
153(M)
C22
10P
R59
220K
R55
11K
R62
11K
C19
47P
D13
4148
C23
47/25V
+VCC-CH1
D12
4148
R58
1K
84
U9C
2068M
D11
4148
D15
4148
D14
4148
R57
47K5
R56
47K5
+VCC-CH1
C20
470/10V
C25
1/50V
-VCC-CH1
-VCC-CH1
-VCC-CH1
TR7
HR
R95
47K5
R92
1K2
R99
511R
R100
1K00
R101
2K21
R102
4K22
R103
8K06
R105
16K5
R106
33K2
R107
39K2
+VCC-CH1
R93
560R
C35
104P
R94
33K2
5
42
U10A
LM339
1
6
7
U10B
LM339
8
914
U10C
LM339
10
11 13
U10D
LM339
5
42
U11A
LM339
1
6
7
U11B
LM339
8
914
U11C
LM339
10
11 13
U11D
LM339
LD25
GR
LD26
GR
LD27
GR
LD28
GR
LD29
GR
LD30
YEL
LD31
YEL
LD32
RED
+VCC-CH1
R104
22R
-VCC-CH1
C33
47/25V
312
U11E
LM339
312
U10E
LM339
+VCC-CH1 +VCC-CH1
+VCC-CH1
1
2
3
4
5
6
7
8
9
10
11
12
CN4
12P-2.0
-VCC-CH1
SW23
PS-42E85L SW24
PS-42E85L
R87
470K
R96
51K1
R88
470K
R97
51K
( -20dB ) ( -20dB )
LED21
GR
LED20
GR
SW20
PS-22E85L
(+20dB)
SW22
PS-42E85L
(PHASE)
SW21
PS-22E85L
( GND LIFT )
1
3
4
5
6
2
SW19
PS-22E85L
C36
0.47/50V
(8KHZ HIGH CUT)
LED24
GR
LED23
GR
LED22
GR
LED19
GR
TR8
HR
R91
470R
R90
15K
+VCC-CH1
R98
39K2
3
21
U12A
2068M
5
67
U12B
2068M
C30
153(M)
C31
10P
R86
220K
R82
11K
R89
11K
C28
47P
D18
4148
C32
47/25V
+VCC-CH1
D17
4148
R85
1K
84
U12C
2068M
D16
4148
D20
4148
D19
4148
R84
47K5
R83
47K5
+VCC-CH1
C29
470/10V
C34
1/50V
-VCC-CH1
-VCC-CH1
-VCC-CH1
TR3
HR
R41
47K5
R38
1K2
R45
511R
R46
1K00
R47
2K21
R48
4K22
R49
8K06
R51
16K5
R52
33K2
R53
39K2
+VCC-CH1
R39
560R
C17
104P
R40
33K2
5
42
U4A
LM339
1
6
7
U4B
LM339
8
914
U4C
LM339
10
11 13
U4D
LM339
5
42
U5A
LM339
1
6
7
U5B
LM339
8
914
U5C
LM339
10
11 13
U5D
LM339
LD9
GR
LD10
GR
LD11
GR
LD12
GR
LD13
GR
LD14
YEL
LD15
YEL
LD16
RED
+VCC-CH1
R50
22R
-VCC-CH1
C15
47/25V
312
U5E
LM339
312
U4E
LM339
+VCC-CH1 +VCC-CH1
+VCC-CH1
1
2
3
4
5
6
7
8
9
10
11
12
CN2
12P-2.0
-VCC-CH1
SW11
PS-42E85L SW12
PS-42E85L
R33
470K
R42
51K1
R34
470K
R43
51K1
( -20dB ) ( -20dB )
LED9
GR
LED8
GR
SW8
PS-22E85L
(+20dB)
SW10
PS-42E85L
(PHASE)
SW9
PS-22E85L
( GND LIFT )
1
3
4
5
6
2
SW7
PS-22E85L
C18
0.47/50V
(8KHZ HIGH CUT)
LED12
GR
LED11
GR
LED10
GR
LED7
GR
TR4
HR
R37
470R
R36
15K
+VCC-CH1
R44
39K2
3
21
U6A
2068M
5
67
U6B
2068M
C12
153(M)
C13
10P
R32
220K
R28
11K
R35
11K
C10
47P
D8
4148
C14
47/25V
+VCC-CH1
D7
4148
R31
1K
84
U6C
2068M
D6
4148
D10
4148
D9
4148
R30
47K5
R29
47K5
+VCC-CH1
C11
470/10V
C16
1/50V
-VCC-CH1
-VCC-CH1
-VCC-CH1
TR1
HR
R13
47K5
R11
1K2
R18
511R
R19
1K00
R20
2K21
R21
4K22
R22
8K06
R24
16K5
R25
33K2
R26
39K2
+VCC-CH1
R12
560R
C8
104P
R14
33K2
5
42
U1A
LM339
1
6
7
U1B
LM339
8
914
U1C
LM339
10
11 13
U1D
LM339
5
42
U2A
LM339
1
6
7
U2B
LM339
8
914
U2C
LM339
10
11 13
U2D
LM339
LD1
GR
LD2
GR
LD3
GR
LD4
GR
LD5
GR
LD6
YEL
LD7
YEL
LD8
RED
+VCC-CH1
R23
22R
-VCC-CH1
C6
47/25V
312
U2E
LM339
312
U1E
LM339
+VCC-CH1 +VCC-CH1
+VCC-CH1
1
2
3
4
5
6
7
8
9
10
11
12
CN1
12P-2.0
-VCC-CH1
SW5
PS-42E85L SW6
PS-42E85L
R6
470K
R15
51K1
R7
470K
R16
51K1
( -20dB ) ( -20dB )
LED3
GR
LED2
GR
SW2
PS-22E85L
(+20dB)
SW4
PS-42E85L
(PHASE)
SW3
PS-22E85L
( GND LIFT )
1
3
4
5
6
2
SW1
PS-22E85L
C9
0.47/50V
(8KHZ HIGH CUT)
LED6
GR
LED5
GR
LED4
GR
LED1
GR
TR2
HR
R10
470R
R9
15K
+VCC-CH1
R17
39K2
3
21
U3A
2068M
5
67
U3B
2068M
C3
153(M)
C4
10P
R5
220K
R1
11K
R8
11K
C1
47P
D3
4148
C5
47/25V
+VCC-CH1
D2
4148
R4
1K
84
U3C
2068M
D1
4148
D5
4148
D4
4148
R3
47K5
R2
47K5
+VCC-CH1
C2
470/10V
C7
1/50V
-VCC-CH1
-VCC-CH1
-VCC-CH1
(CH4)
(CH3)
(CH1)
(CH2)

12345678
A
B
C
D
87654321
D
C
B
A

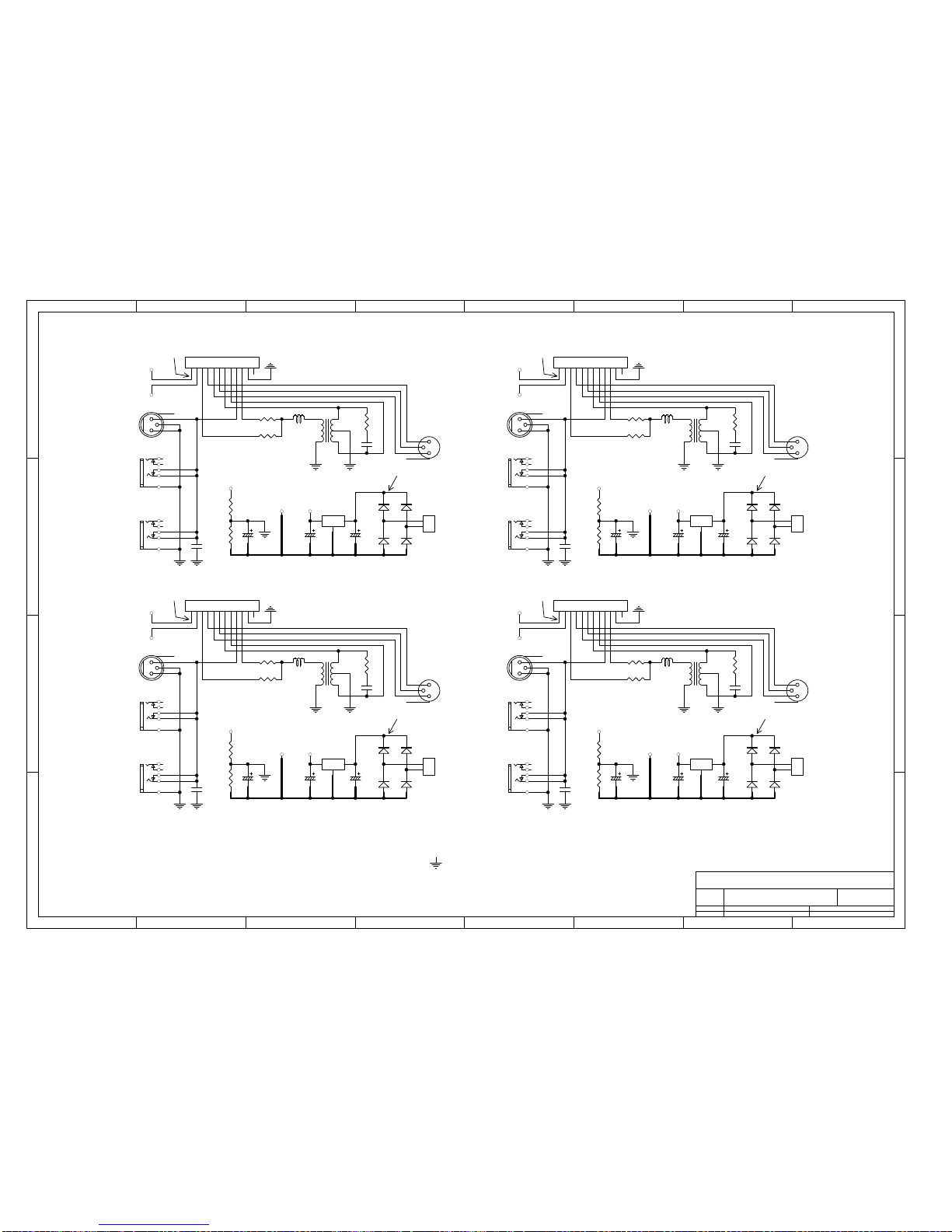

1.GND( ) ..本機的所有 電器 未與外殼連通
2.DC24V( );4, ..工作電壓 穩壓 組獨立供應 互不相連接
3...為鋪銅面
2
1
3
4
CN12
XLMN-3PH 3c
5e
1a
4d
2b
CN-JY6351G-02
3c
5e
1a
4d
2b
CN-JY6351G-02
LINK
CH1 INPUT
C20
100P
R18
1K
R19
1K
C22
47/25V
1
2
3
4
5
6
7
8
9
10
11
12
CN13
12P-2.0
[ RED LINE ]
+VCC-CH1
1
4
2
3
5
T4
OT-DI1
R16
47R L4
220uH
R17
33R 2
1
3
4
CN11
XLR-3MALE
R20
4K7
C21
102P
TR4
78L24
C14
47/50V C15
220/50V
D13
4148
D15
4148
D14
4148 D16
4148
+VCC-CH1
+VCC-CH1 +29VDC
-VCC-CH1
-VCC-CH1
1
2
CN6
AC24V IN
DI4PU.Sch
Titel
Size
File:
Date: Drawn By:
Sheet
RevisionModel No:
21-Jun-2002 TASY J.S.
DI4PU
11 of
DI4 v1.0
A3
2
1
3
4
CN9
XLMN-3PH 3c
5e
1a
4d
2b
CN-JY6351G-02
3c
5e
1a
4d
2b
CN-JY6351G-02
LINK
CH2 INPUT
C17
100P
R13
1K
R14
1K
C19
47/25V
1
2
3
4
5
6
7
8
9
10
11
12
CN10
12P-2.0
[ RED LINE ]
+VCC-CH1
1
4
2
3
5
T3
OT-DI1
R11
47R L3
220uH
R12
33R 2
1
3
4
CN8
XLR-3MALE
R15
4K7
C18
102P
TR3
78L24
C11
47/50V C12
220/50V
D9
4148
D11
4148
D10
4148 D12
4148
+VCC-CH1
+VCC-CH1 +29VDC
-VCC-CH1
-VCC-CH1
1
2
CN6
AC24V IN
2
1
3
4
CN2
XLMN-3PH 3c
5e
1a
4d
2b
CN-JY6351G-02
3c
5e
1a
4d
2b
CN-JY6351G-02
LINK
CH3 INPUT
C6
100P
R8
1K
R9
1K
C7
47/25V
1
2
3
4
5
6
7
8
9
10
11
12
CN7
12P-2.0
[ RED LINE ]
+VCC-CH1
1
4
2
3
5
T2
OT-DI1
R6
47R L2
220uH
R7
33R 2
1
3
4
CN6
XLR-3MALE
R10
4K7
C10
102P
TR2
78L24
C8
47/50V C9
220/50V
D5
4148
D7
4148
D6
4148 D8
4148
+VCC-CH1
+VCC-CH1 +29VDC
-VCC-CH1
-VCC-CH1
1
2
CN6
AC24V IN
2
1
3
4
CN5
XLMN-3PH 3c
5e
1a
4d
2b
CN-JY6351G-02
3c
5e
1a
4d
2b
CN-JY6351G-02
LINK
(CH4)
C1
100P
R3
1K
R4
1K
C2
47/25V
1
2
3
4
5
6
7
8
9
10
11
12
CN4
12P-2.0
[ RED LINE ]
+VCC-CH1
1
4
2
3
5
T1
OT-DI1
R1
47R L1
220uH
R2
33R
2
1
3
4
CN3
XLR-3MALE
R5
4K7
C5
102P
TR1
78L24
C3
47/50V C4
220/50V
D1
4148
D3
4148
D2
4148 D4
4148
+VCC-CH1
+VCC-CH1 +29VDC
-VCC-CH1
-VCC-CH1
1
2
CN6
AC24V IN
(CH3)
(CH1)
(CH2)
CH4 INPUT
CH3 OUTPUT
CH4 OUTPUT
CH1 OUTPUT
CH2 OUTPUT

4.Printed Circuit Diagram
DI4FP PCB LAYOUT
PCB : DI4FP Top Layer
PCB : DI4FP Top Solder Mask
PCB : DI4FP Bottom Layer
PCB : DI4FP Bottom Solder Mask

PCB : DI4FP Bottom Overlay
PCB : DI4FP Top Overlay
PCB : DI4FP Drill Drawing Plots
Hole Size Hole Count
24mil (0.6mm) 308
31mil (0.8mm) 392
35mil (0.9mm) 48
126mil (3.2mm) 8
Totals 756

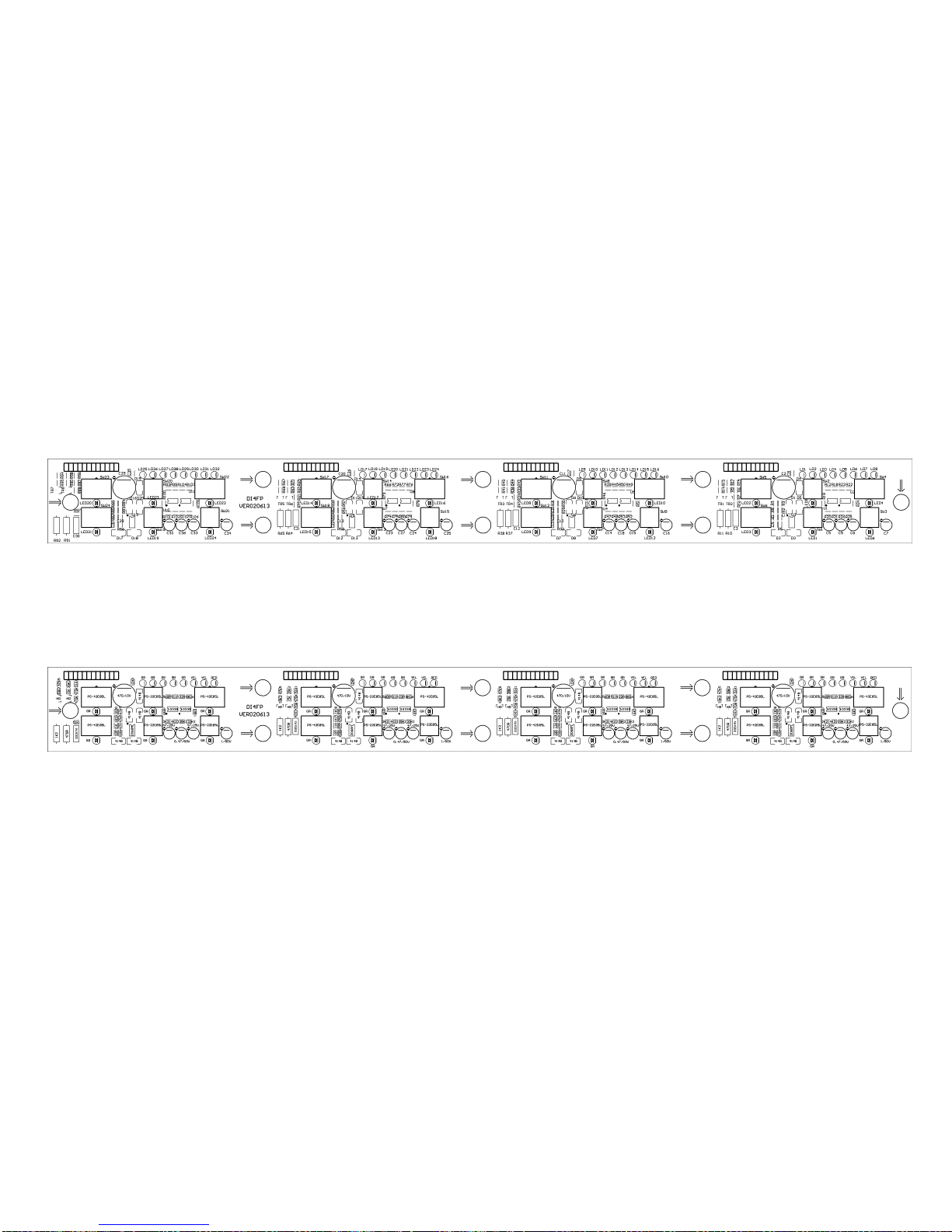

DI4FP PCB LAYOUT

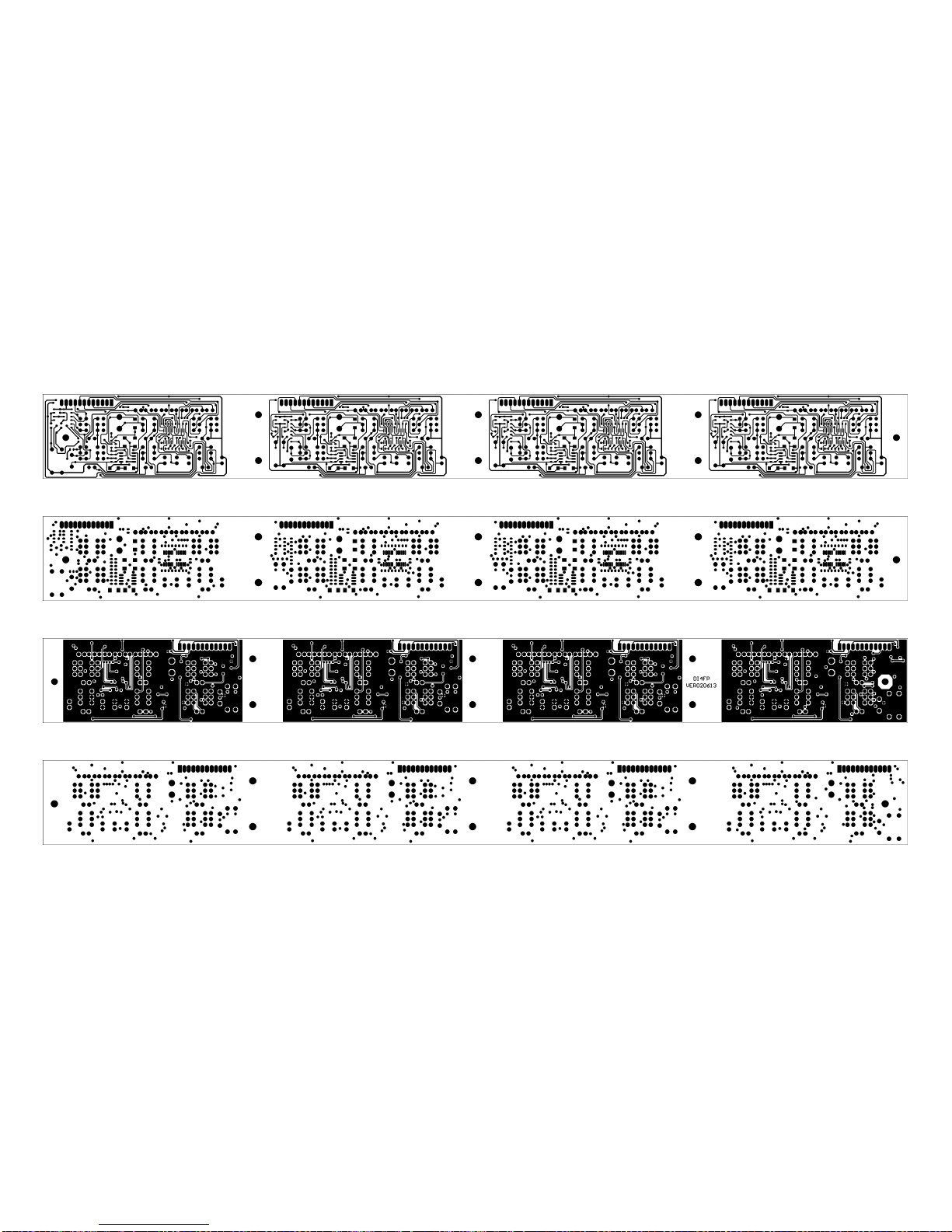

PCB : DI4PU Top Overlay
PCB : DI4PU Top Layer
PCB : DI4PU Top Solder Mask

PCB : DI4PU Bottom Overlay
PCB : DI4PU Bottom Layer
PCB : DI4PU Bottom Solder Mask

PCB : DI4PU Drill Drawing Plots
Hole Size Hole Count
24mil (0.6mm) 303
31mil (0.8mm) 80
35mil (0.9mm) 64
39mil (1.0mm) 16
47mil (1.2mm) 6
55mil (1.4mm) 6
59mil (1.5mm) 1
63mil (1.6mm) 21
110mil (2.8mm) 2
Totals 499

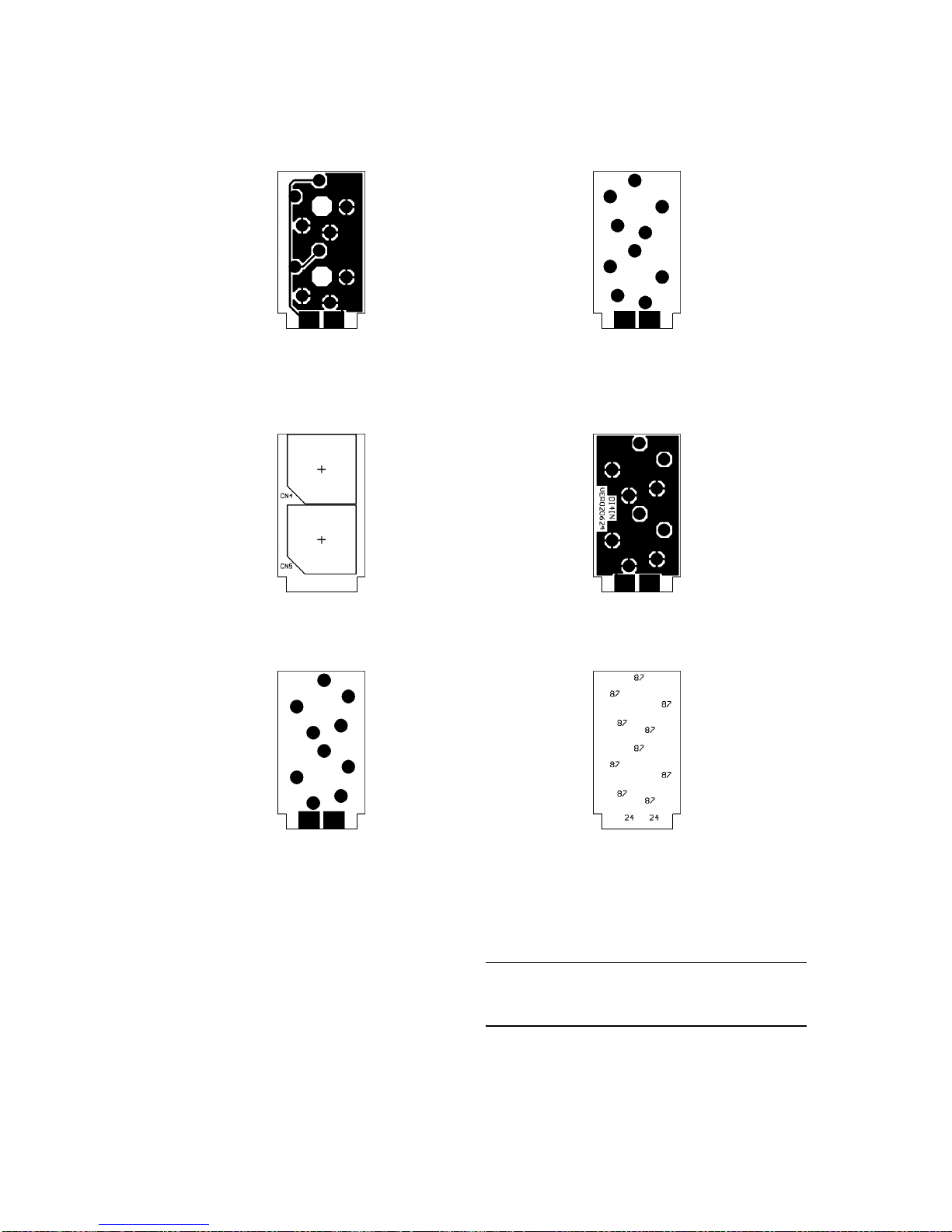

DI4IN PCB LAYOUT
PCB : DI4IN Top Layer PCB : DI4IN Top Solder Mask
PCB : DI4IN Top Overlay PCB : DI4IN Bottom Layer
PCB : DI4IN Bottom Solder Mask PCB : DI4IN Drill Drawing Plots
Hole Size Hole Count
24mil (0.6mm) 2
87mil (2.2mm) 10
Totals 12



1 2 3 4
A
B
C
D
4321
D
C
B
A
DI4 Wiring Diagram
CN13
CN4
DI4(全).Sch
Titel
Size
File:
Date: Drawn By:
Sheet
RevisionModel No:
28-Oct-2002 TASY J.S
DI4 Wiring Diagram
11 of
DI4 V1.0
A4
OT-DI1
DI4PU
AC IN
GND
環型變壓器
PT-DI4
110V
220V
紅
藍
LED
電源開關
CN10
OT-DI1 CN7
OT-DI1 CN4
OT-DI1
CN3 CN2 CN1
DI4FP
CN1CN14

DI4-ALTO-230V-歐規
Structure Needing Material Detail List
Midprod NO
NO.
Quanity
Unit
建檔日: 2002/07/12 2002/08/16修正日:
Page 1 of 1
2002/10/28
A-DI4-ALTO-230V-歐規1 1.000 PCS
A-DI4-前板組合2 1.000 PCS
A-DI4-底板組合3 1.000 PCS
P-DI4FP-SMD4 1.000 PCS
P-DI4FP-DIP5 1.000 PCS
P-DI4PU-SMD6 1.000 PCS
P-DI4PU-DIP7 1.000 PCS
P-DI4IN8 4.000 PCS

Page 1 of 3
2002/10/28
DI4-ALTO-230V-歐規
Mid No: A-DI4-ALTO-230V-歐規 standard quantity: 1.000
DI4 AMPItem No: specify:
Item Name SpecificNO Material No UnitQuanity Ps
panel
1
MA03291
MARK:
PCS
1.000
DI4 ALTO
top cover
2
MC00432
MARK:
PCS
1.000
DI4
rear board
3
MB02203
MARK:
PCS
1.000
DI4
fuse(T)
4
HD00021
MARK:
PCS
1.000
100mA 250V φ5*20mm CSA/S/UL/VDE
AC outlett
5
HCSA16
MARK:
PCS
1.000
(S)315-B (AC select)
push putton
6
NPL275
MARK:
PCS
24.000
φ3*W6*18.3
label
7
NMLZ779
MARK:
1.000
SCL-2020 black/white
LED spacer support
8
NPL325
MARK:
PCS
2.000
φ3.1*85
wire
9
HA02189
MARK:
PCS
2.000
100mm
black plated screw
10
MSCB28
MARK:
PCS
11.000
flat self 3*4
DI4FP, DI4PU
black plated screw
11
MSCB34
MARK:
PCS
2.000
pill 3*6
電源開關
black plated screw
12
MSCB38
MARK:
PCS
4.000
3*7
面板
black-plated screw
13
MSCB13
MARK:
PCS
14.000
cross-head pan head 3*6
上蓋,後板,前板
black plated screw
14
MSCB35
MARK:
PCS
2.000
cross-head pan head 3*10
AC座
black plated screw
15
MSCB58
MARK:
PCS
16.000
iron-board pill 3*10
平衡座
black-plated screw
16
MSCB64
MARK:
PCS
1.000
4*35
PT
colour nut
17
MSTC04
MARK:
PCS
2.000
4m/m
地線, PT
washer
18
MFSS04
MARK:
PCS
2.000
φ4*φ7*1t
地線,PT
washer
19
MFST01
MARK:
PCS
2.000
φ4*φ8*0.5t
地線
cable tie(black)
20
NMCR01
MARK:
PCS
4.000
ALT-102SB
self-paste foot pad(SF-004)
21
NLXM39
MARK:
PCS
4.000
12.7*9.0*3.0t
P.V.C wiring
22
HLSP164
MARK:
PCS
1.000
UL1617 AWG22 250mm black
P.V.C single wave wired
23
HLSP71
MARK:
PCS
1.000
UL1617 22AWG 80m/m brown
power cord
24
HLSA31
MARK:
PCS
1.000
Europe 3P LT-312+LT-501
sleeving flame retardant
25
NMCT20WW0020
MARK:
PCS
8.000
5φ*20m/m
AC座,開關

Page 2 of 3
2002/10/28
DI4-ALTO-230V-歐規
Mid No: A-DI4-ALTO-230V-歐規 standard quantity: 1.000
DI4 AMPItem No: specify:
Item Name SpecificNO Material No UnitQuanity Ps
sleeving flame retardant
26
NMCT16WW0010
MARK:
PCS
2.000
2.5φ*10m/m
lockable bag
27
NWCP04
MARK:
PCS
1.000
5*7
PE bag
28
NWCP01WW0300*0580
MARK:
PCS
1.000
30*58cm
desiccant
29
HEM083
MARK:
1.000
30g
alimentation SW
30
HSWA13
MARK:
PCS
1.000
SDDLB 1007U
L.E.D
31
DL43RG
MARK:
PCS
1.000
LG2043 green
switch cap
32
NPL285
MARK:
PCS
1.000
φ6*2.5 YELLOW C
power push button
33
NMBA02
MARK:
PCS
1.000
φ15*17
box
34
NB01720
MARK:
PCS
1.000
ALTO 19"系列
sponge barrier
35
PKMS153
MARK:
PCS
1.000
ALTO 19"
barrier
36
PKMS156
MARK:
PCS
1.000
ALTO19"
paper outter case 4 hole
37
POA182
MARK:
PCS
0.250
ALTO 19"
MIC stand nut
38
ME00060
MARK:
PCS
8.000
JY-6351G-02-250
mic stand washer
39
MF00061
MARK:
PCS
8.000
JY-6351G-02-250
row-wire connecting wiring
40
HLSF160
MARK:
PCS
1.000
2P 230mm
rubber coil
41
NLXC07
MARK:
PCS
2.000
φ20*φ60*2tB
assurance book
42
NMCQ-073
MARK:
1.000
ALTO
box
43
NA00154
MARK:
PCS
2.000
ALTO
power switch
44
NI02085
MARK:
PCS
1.000
φ22*9.69
46
MI01424
MARK:
PCS
1.000
φ75.5*35.2(DI4)
instruction
47
NF00966
MARK:
PCS
1.000
DI4 ALTO
transformer
48
TD00107
MARK:
PCS
1.000
PT-DI4
label
49
NE06318
MARK:
2.000
DI4 ALTO
label
50
NE05004
MARK:
4.000
ALTO
label
51
NE07652
MARK:
4.000
DI4

Page 3 of 3
2002/10/28
DI4-ALTO-230V-歐規
Mid No: A-DI4-ALTO-230V-歐規 standard quantity: 1.000
DI4 AMPItem No: specify:
Item Name SpecificNO Material No UnitQuanity Ps
LED separating pillar
52
NPL278
MARK:
PCS
0.780
7.6*4.5*184

Page 1 of 1
2002/10/28
DI4-ALTO-230V-歐規
Mid No: A-DI4-前板組合 standard quantity: 1.000
DI4 AMPItem No: specify:
Item Name SpecificNO Material No UnitQuanity Ps
front board
1
MI01365
MARK:
PCS
1.000
DI4
iron pillar
2
MMC013
MARK:
PCS
8.000
hexagon 6.35*M3*6
Table of contents
Other Alto Recording Equipment manuals

Alto
Alto PBM4 SISTEMA User manual

Alto
Alto Total recall User manual

Alto
Alto FLEX plus User manual

Alto
Alto RMX2408DFX User manual

Alto
Alto MS1 User manual

Alto
Alto DYNAMATE User manual

Alto
Alto DIGAN2.30 User manual

Alto
Alto Acom2 User manual

Alto
Alto DI 4 - II User manual

Alto
Alto LYNX-MIX124 USB User manual
