Amana ACS200 Series User manual

Sealed Burner
Module
Installation
Instructions
ACS200*
* Additionalalphanumericcharactersrepresentingother
models in series may follow each model number.
Please Read Manual Before Operating
Installer
Leavethismanualfor consumer’s and local electrical
inspector’s use.
Customer
Keeptheseinstructionsforfuturereference.Ifappliance
changesownership,besure this manual accompanies
appliance.
English........................................................................ 2
Español ...................................................................... 4
Français ..................................................................... 6

2
Correct
Not centered Too small Too large

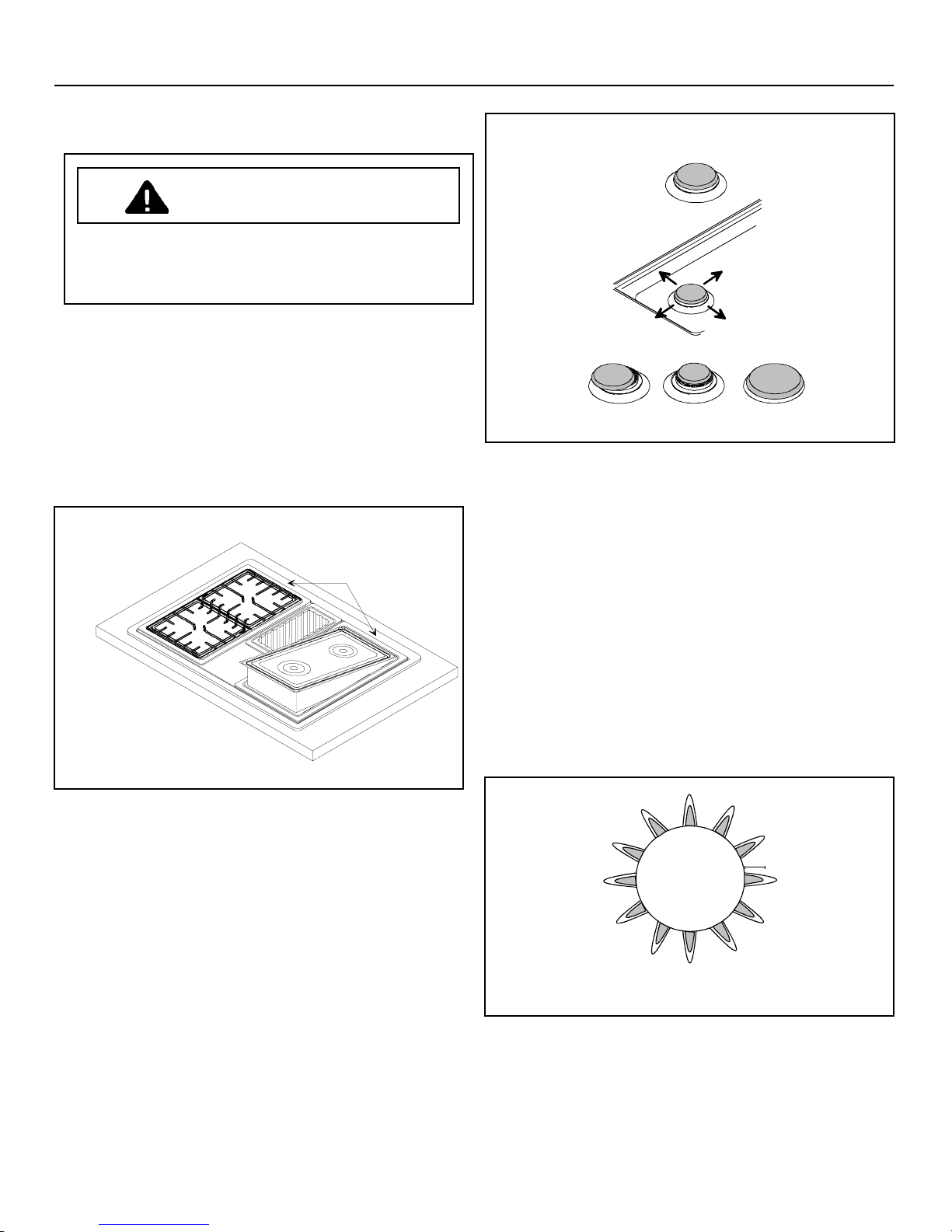

6. Igniteburneraccording to instructions inrange or
cooktopUse and Care, or Owner's Manual. Properly
adjustedburner flames are clean and blue with a
distinct inner cone approximately ½ inch long.
• Burnershouldignitewithin 4 seconds. If burner does
not ignite within 4 seconds turn control knob to
OFF
positionand follow directions in step 5. Tryburner
again. If burner still does not ignite in 4 seconds,
contactanauthorizedservicer.
• If burner flame is blowing or noisy, or if burner flame is
yellow and does not hold its shape, see "Adjusting
BurnerFlame" section.
A
Burner
Innercone
A—¼ inch to ½ inch long
7. Replaceburnergrate when flame is properly adjusted.
Sealed Burner Module
Installing Module
WARNING
To avoid risk of personal injury, all controls must be in
OFF
positionbeforeremovingorinstalling
1. Turn controls to
OFF
position.
2. Removegrateandburnercapsfrommodule.
3. Place end of module into range or cooktop well with air
shutters facing rear of well.
• If grease pan from grill or griddle module is in well,
removebeforeinstallingburnermodule.
Front
Rear
Well
4. Slidemoduletowards rear of rangeor cooktop until
moduleengages. Lower front of module into well.
5. Placeburnercaps on burner base.
• Pegs in the burner base fit into recess in underside of
burnercap. To make sure cap is properly aligned and
leveled,moveburnercaparoundonburnerbase.
Burner cap must be correctly seated on burner base
forproperoperationofburner.
• Make sure proper cap size is on each burner base.
Burnerdoes not burn properly if wrong size burner cap
is placed on burner base.

3
Removing Module
WARNING
To avoid risk of personal injury, all controls must be in
OFF
positionbeforeremoving or installing
1. Turn controls to
OFF
position.
2. Removegrateandburnercapsfrommodule.
3. Lift module up and slide out while holding
by front tab.
4. Aftermoduleclears orifices, remove module
fromrangeor cooktop.

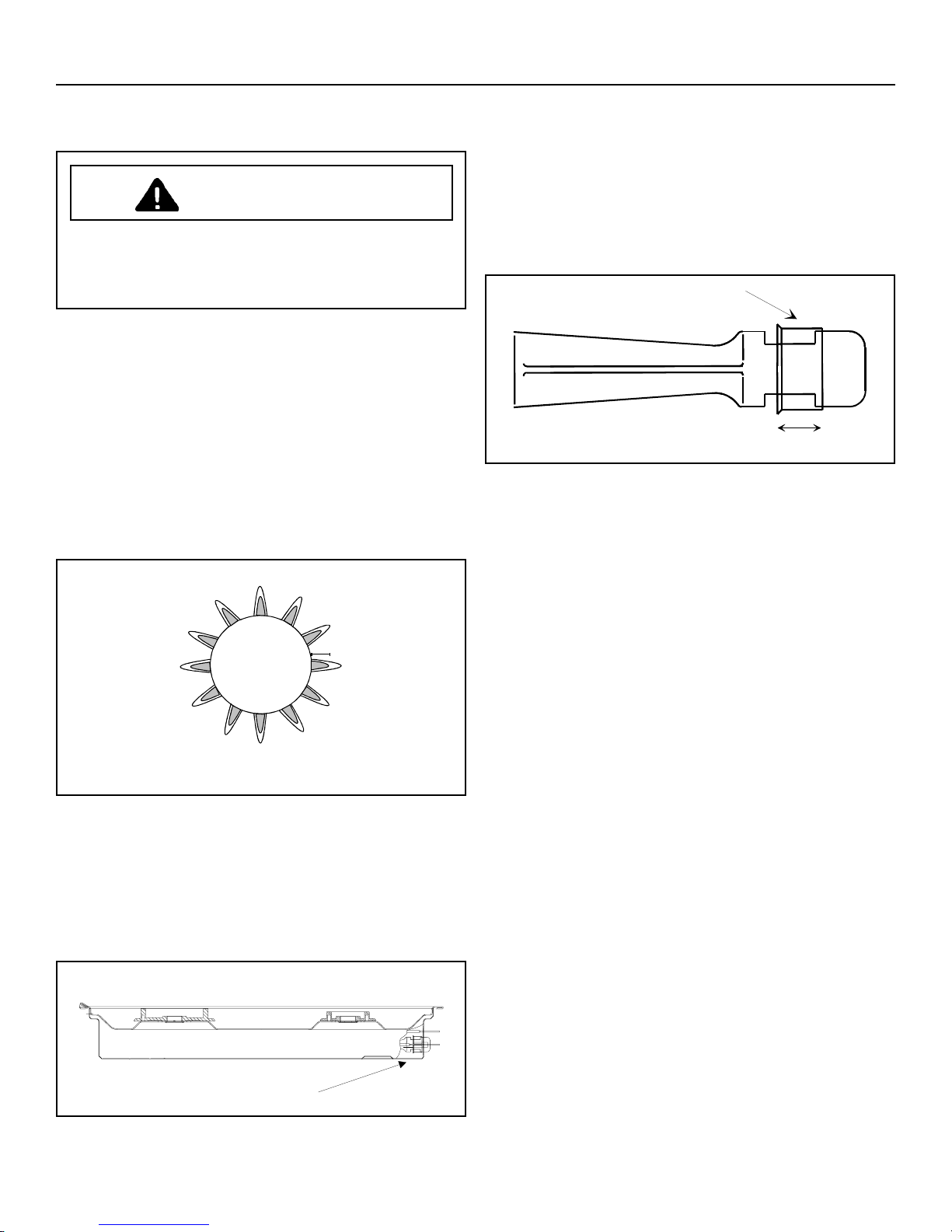

Adjusting Surface Burner Flame
Properlyadjusted burner flames are clean and blue with a
distinct inner cone approximately ½ inch long.
A
Burner
InnerCone
A—¼ inch to ½ inch long
1. Turn controls to
OFF
position.
2. Removegrateandburnercapsfrommodule.
3. Removemoduleaccordingto“RemovingModule”
section.
4. Locate air shutters on rear of module.
Air Shutters
5. Adjust each air shutter using small screw driver.
• Slide air shutter until fully open if range or cooktop is
setfor LP/Liquid Propane gas.
• Slide air shutter until shutter is approximately
1/8inch open if range or cooktop is set for natural gas.
Shutter
6. Replacemoduleaccording to “Installing Module” section
andcheck for proper flame.
• Ifburner flame is blowing or noisy, remove module and
reduce air flow by closing shutter.
• If burner flame is yellow and does not hold its shape,
removemoduleand increase air flow by opening air
shutter.
7. Replaceburnergrate when flame is properly adjusted.

4
Módulo del quemador de cierre hermético
6. Enciendaelquemador de acuerdo conlas instrucciones
de la sección. Uso y cuidado de la estufa o de la
superficiepara cocinar,o del Manual de propietario.
Lasflamasdeun quemador adecuadamente ajustado
son limpias y azules con un cono interno carac-terístico
deaproximadamente ½ pulgada de longitud.
• Losquemadores deben encender en unlapso de 4
segundos. Si el quemador no enciende en este lapso,
gire la perilla de control a la posición
OFF
y siga las
instrucciones de pasa 5. Trate de encender el
quemadorotra vez. Si aún elquemador no enciende
en4segundoscomuníquese con un proveedor de
servicioautorizado.
• Si la flama del quemador está soplando o es ruidosa,
o si es amarilla y no mantiene su forma, consulte la
sección“Ajuste de la flama del quemador superficial”.
A
7. Cuandoalflamaestéajustadacorrectamentevuelvaa
colocar la parrilladel quemador.

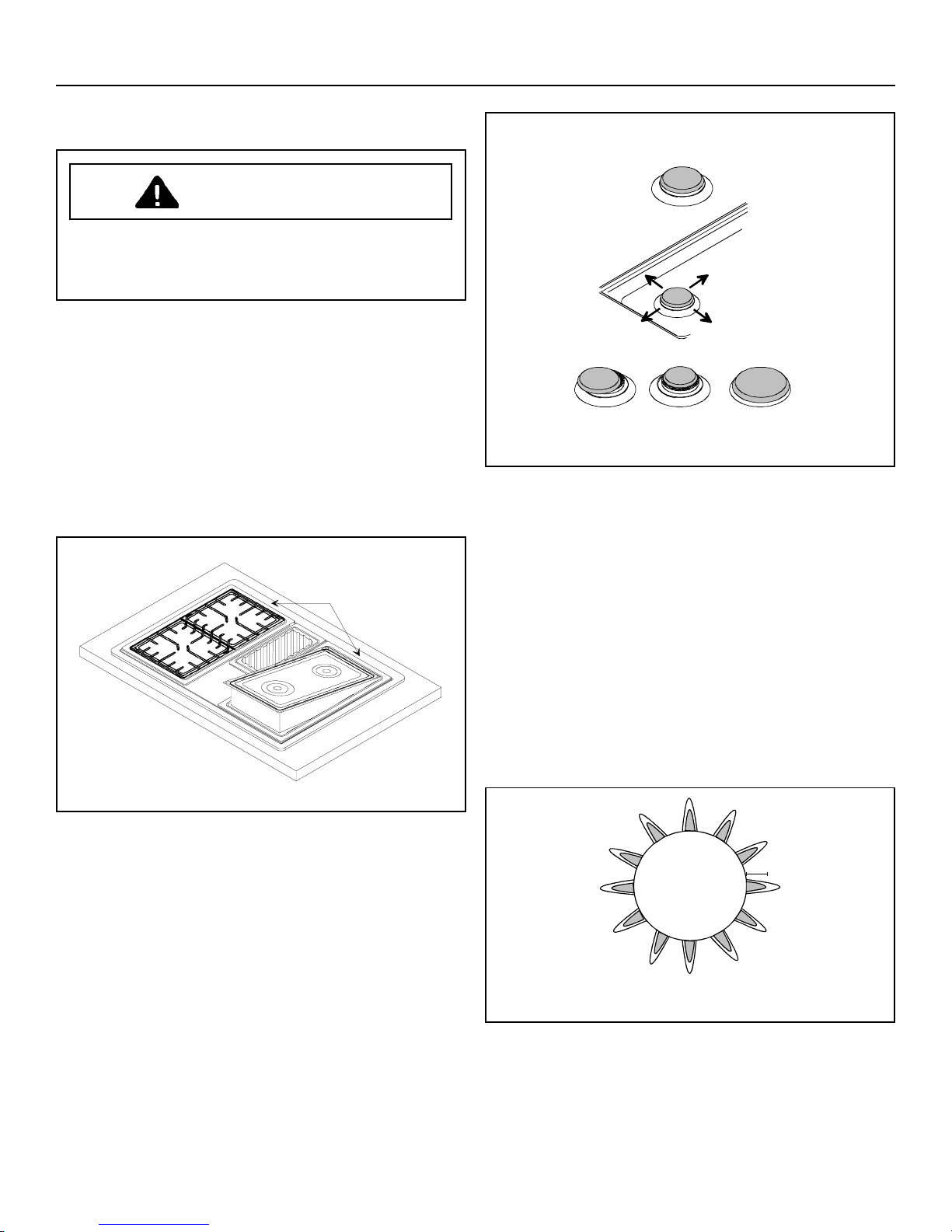

Instalación del módulo
ADVERTENCIA
Para evitar el riesgo de una lesión personal, todos los
controles deben estar en la posición
OFF
(APAGADO)
antes de quitar o instalar el módulo.
1. Coloque los controles en la posición
OFF
.
2. Retire del módulo la parrilla y las cubiertas del
quemador.
3. Coloqueelextremo del módulo enla cavidad de la
estufa o de la superficie para cocinar, con los
obturadoresde aire dirigidos hacia la parte posterior de
lacavidad.
• Si la bandeja de recolección de grasa del módulo de
la parrilla o de la rejilla de asado está en la cavidad,
quítelaantes de instalar el módulo del quemador.
4. Deslice el módulo hacia la parte posterior de la estufa o
de la superficie para cocinar hasta que el módulo quede
embragado.Baje la parte anterior del módulo
introduciéndolaenlacavidad.
5. Coloque las cubiertas del quemador en la base del
quemador.
• Laparte saliente de la base del quemadorencaja en
lacavidaddelaparteinferiordela tapa del quemador.
Para asegurarse de que la tapa esté alineada y
niveladaadecuadamentemuévalaalrededorde labase
delquemador. Latapadelquemadordebeestar
asentadacorrectamentesobre la base del quemador
paraque éste funcioneapropiadamente.
• Asegúresedeponerlatapadeltamañoadecuado
sobrecadabasedelquemador. El quemador no
funcionaráadecuadamentesise coloca una tapa de
tamañoincorrectosobrelabasedelquemador.
Parte anterior
Cavidad
Parte posterior
Cono interior
A—De ¼ a ½ de pulgada de longitud
Quemador
Descentrado Muy
grande Muy
pequeño
Correcto

5
Cono interior
A—De ¼ a ½ de pulgada de longitud
Remoción del módulo
ADVERTENCIA
Para evitar el riesgo de una lesión personal, todos los
controles deben estar en la posición
OFF
antes de
quitaro instalar los quemadores.
1. Coloque los controles en la posición
OFF
.
2. Retire del módulo la parrilla y las cubiertas del
quemador.
3. Levanteel módulo y deslícelo hacia afuera mientras lo
sujetapor la pestaña frontal.
4. Después de que el módulo pase por los orificios, quítelo
de la estufa o de la superficie para cocinar.

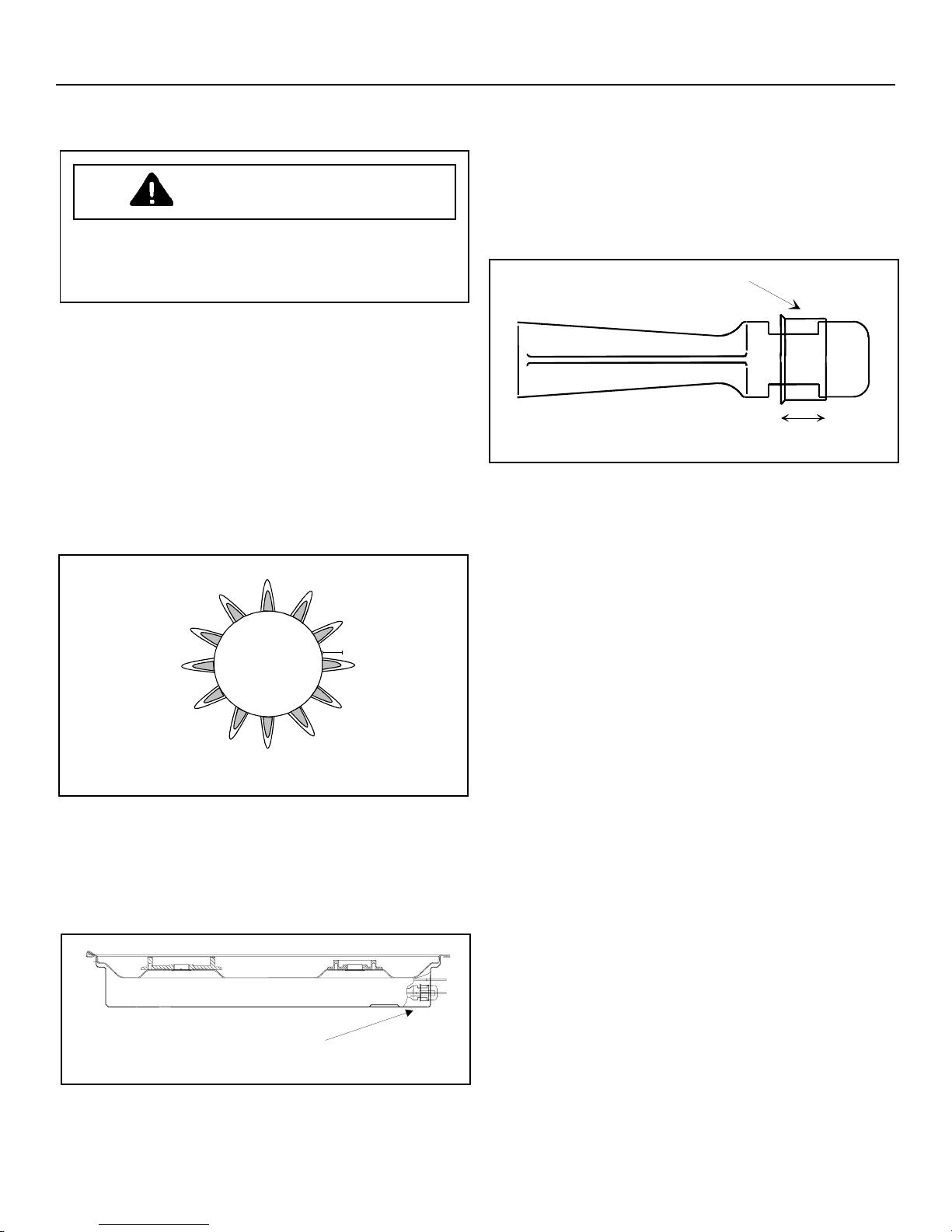

Ajuste de la flama del quemador superficial
Lasflamasde un quemador adecuadamente ajustado son
limpias y azules con un cono interno característico de
aproximadamente½pulgadadelongitud.
A
1. Coloque los controles en la posición
OFF
.
2. Retire del módulo la parrilla y las cubiertas del
quemador.
3. Quite el módulo de acuerdo con las instrucciones de la
sección“Remoción del módulo”.
4. Localicelos obturadores de aire en la parte posterior
delmódulo.
5. Ajustecadaobturador de aire con un destornillador
pequeño.
• Si la estufa o superficie para cocinar está ajustada
parafuncionarcon gas LP/propano líquido, abra el
obturadorcompletamente.
• Si la estufa o superficie para cocinar está ajustada
parafuncionarcon gas natural, abra el obturador
1/8depulgada.
6. Vuelva a colocar el módulo de acuerdo con la sección
“Instalacióndel módulo” y verifique el ajuste de la
flama.
• Si la flama del quemador está soplando o es ruidosa,
quite el módulo y reduzca el flujo de aire cerrando el
obturador.
• Si la flama del quemador es amarilla y no mantiene
su forma, quite el módulo y aumente el flujo del aire
abriendoel obturador.
7. Cuandolaflamaestécorrectamenteajustadavuelvaa
colocar la parrilladel quemador.
Obturadores de aire
Obturador
Quemador

6

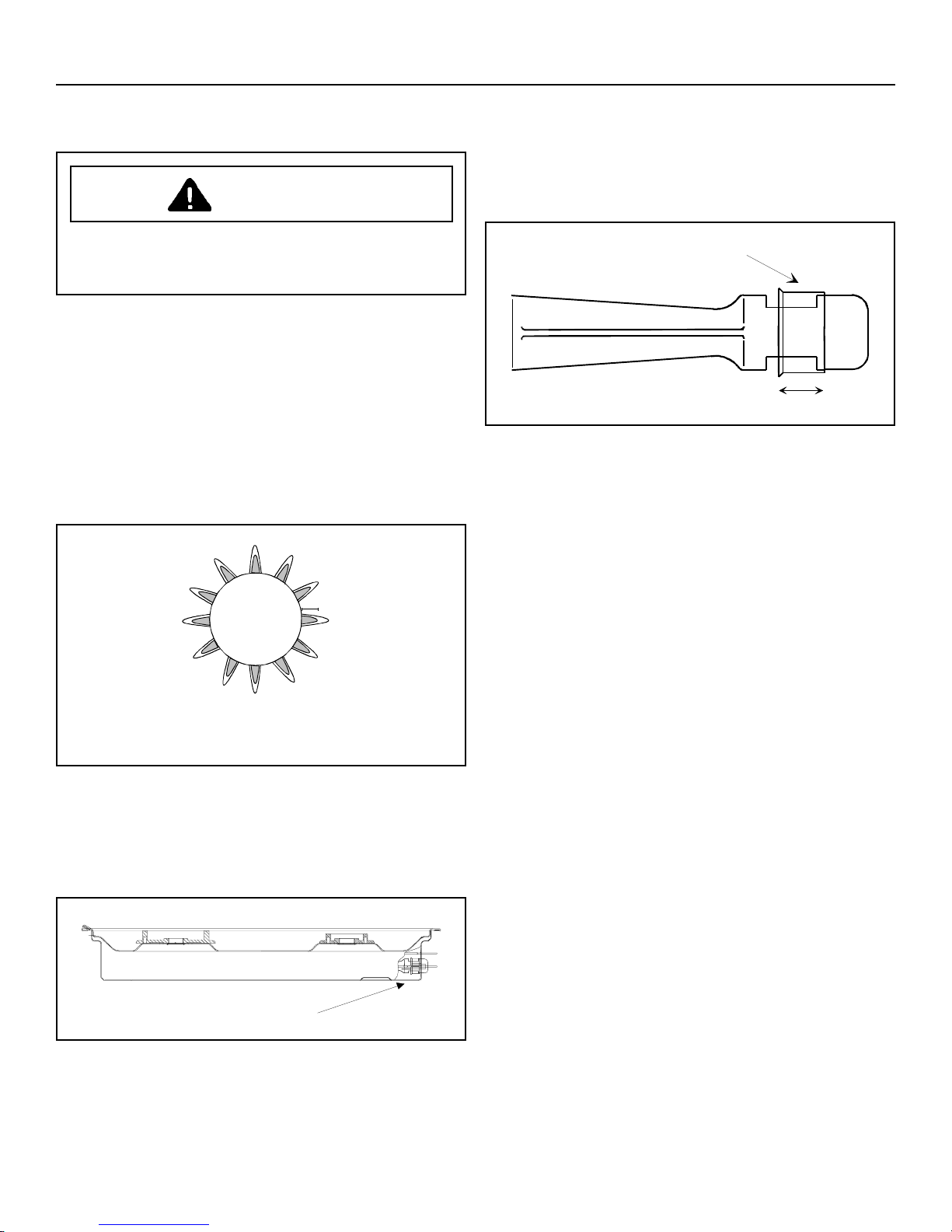

Module de brûleur scellé
Installation du module
MISE EN GARDE
Pour éviter tous risques de blessure, toutes les
commandesdoivent être en position « OFF » avant de
retirerou d’installer le module.
1. Tourner les commandes en position « OFF ».
2. Retirerlagrilleet les couvre-brûleurs du module.
3. Insérer l’extrémité du module dans la cuisinière ou le
bac de la surface de cuisson en plaçant les obturateurs
d’air face à l’arrière du bac.
• Si le plateau à graisse du module du gril ou de la
grille est dans le bac, l’enlever avant d’installer le
moduledu brûleur.
4. Faire glisser le module vers l’arrière de la cuisinière ou
de la surface de cuisson jusqu’à ce que le module
s’enclenche. Abaisser l’avant du module dans le bac.
5. Placer les couvre-brûleurs dans la base de celui-ci.
• Leschevillesdelastructuredubrûleurconviennentà
l’empreinteen dessous ducouvre-brûleur. Pour
s’assurerquelecouvre-brûleur est bien aligné et mis
deniveau,lefaire tourner autour de la structure du
brûleur. Lecouvre-brûleurdoitêtrecorrectement fixé à
lastructuredu brûleur afin d’en assurer le bon
fonctionnement.
• S’assurerquechaquestructure du brûleur est
recouverted’un couvre-brûleurdetaille appropriée.Le
brûleurne brûlera pas adéquatementsiuncouvre-
brûleur est placé sur une structure dont la taille ne lui
convientpas.
6. Allumerlebrûleurconformément aux directives
présentées dans la section « Utilisation et entretien »
de la cuisinière ou de la surface de cuisson, ou dans le
Manueldupropriétaire.Uneflammecorrectementréglée
estbleue et présente un cône bien défini d’environ ½
poucede long.
• Si la flamme se détache du brûleur ou est bruyante,
ou si la flamme est jaune et ne garde pas sa forme,
voir la section « Réglage de la flamme du brûleur ».
• Le brûleur doit s’allumer dans un délai de 4 secondes.
Si le brûleur ne s’allume pas dans un délai de 4
secon-des, tourner le bouton de commande à la
position «
OFF
» (arrêt) et suivre les directives en pas
5. Essayer d’allumer le brûleur. Si le brûleur ne
s’allumetoujours pas, appeler un prestataire de
serviceaprès-vente agréé.
A
7. Replacerlagrille du brûleur lorsquela flamme est
correctementréglée.
Brûleur
Côneintérieur
A—¼ à ½ pouce de longueur
Arrière
Bac
Avant
TropgrandNoncentré Trop petit
Correct

7
5. Réglerchaqueobturateurd’air avec un petit tournevis.
• Faire glisser l’obturateur d’air jusqu’à ce qu’il soit
complètement ouvert si la cuisinière ou la surface de
cuisson est réglée pour le gaz propane/GPL.
• Faire glisser l’obturateur d’air jusqu’à ce que celui-ci
soit ouvert d’environ 1/8po si la cuisinière ou la surface
de cuisson est réglée pour le gaz naturel.
6. Replacerlemoduleconformément aux directives
présentées dans la section « Installation du module » et
vérifierquela flamme est correctement réglée.
• Si la flamme se détache du brûleur ou est bruyante,
retirerle module et réduire l’apport d’air au brûleur en
fermantl’obturateurd’air.
• Si la flamme est jaune et ne garde pas sa forme,
retirerle module et augmenter l’apportd’air au brûleur
enouvrant l’obturateur d’air.
7. Replacerlagrille du brûleur lorsquela flamme est
correctementréglée.
Obturateur d’air
Retrait du module
MISE EN GARDE
Pour éviter tous risques de blessure, toutes les
commandesdoivent être en position « OFF » avant de
retirerou d’installer le module.
1. Tourner les commandes en position « OFF ».
2. Retirerlagrilleet les couvre-brûleurs du module.
3. Soulever le module et le faire glisser tout en le retenant
parl’attacheavant.
4. Lorsque le module est dégagé des orifices, le retirer
de la cuisinière ou de la surface de cuisson.
Réglage de la flamme des brûleurs de la
surface de cuisson
Une flamme correctement réglée est bleue et présente un
cônebien défini d’environ ½ poucede long.
A
1. Tourner les commandes en position « OFF ».
2. Retirerlagrilleet les couvre-brûleurs du module.
3. Retirerlemoduleconformément aux directives
présentées dans la section « Retrait du module ».
4. Localiserlesobturateurs d’air à l’arrière du module.
Cône intérieur
A—¼ à ½ pouce de longueur
Brûleur
Obturateurs d’air

Part No. 36-31812001-0
Printed in U.S.A. 1997 Amana Appliances
Amana, Iowa 52204
Table of contents
Languages:
Other Amana Accessories manuals

Amana
Amana TDK02 User manual

Amana
Amana POWER VENT & DOOR KIT User manual

Amana
Amana PTAC 24" User manual

Amana
Amana HVK03E User manual

Amana
Amana VTC Series Installation instructions

Amana
Amana PTAC FUSE HOLDER KIT (FHK) User manual

Amana
Amana DK9001D User manual

Amana
Amana IO-646 User manual

Amana
Amana PBWS01A User manual

Amana
Amana IC7 User manual
