American Standard BOULEVARD 2891 User manual

7301690-100 Rev. C
Product names listed herein are trademarks of AS America, Inc.
© AS America, Inc. 2011
RECOMMENDED TOOLS AND MATERIALS
Putty Knife
Closet Bolts
Regular Screwdriver
Wax Ring/Gasket
Adjustable Wrench
Flexible Supply Tube
Sealant
Hacksaw
Carpenters Level
Tape Measure

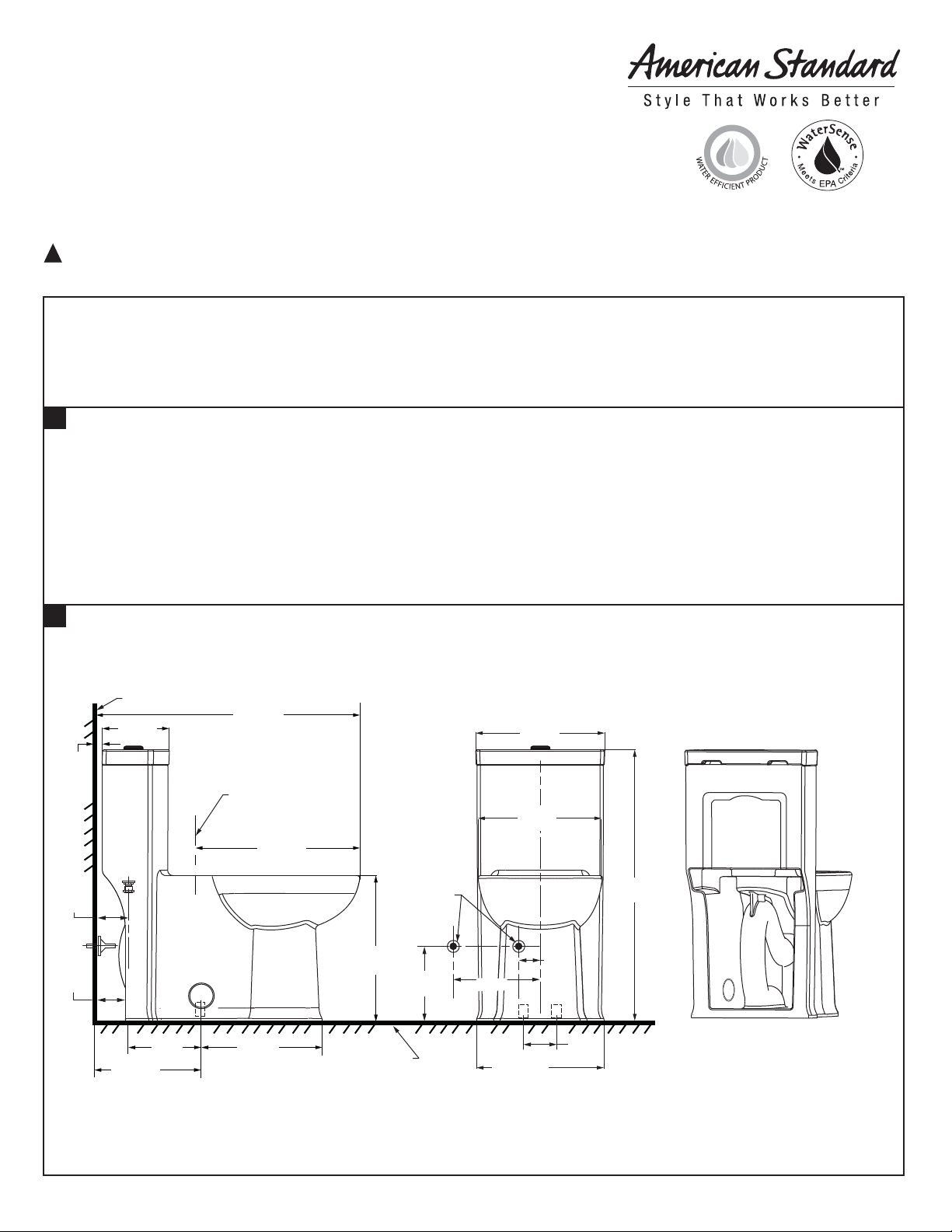

ROUGHING-IN DIMENSIONS:

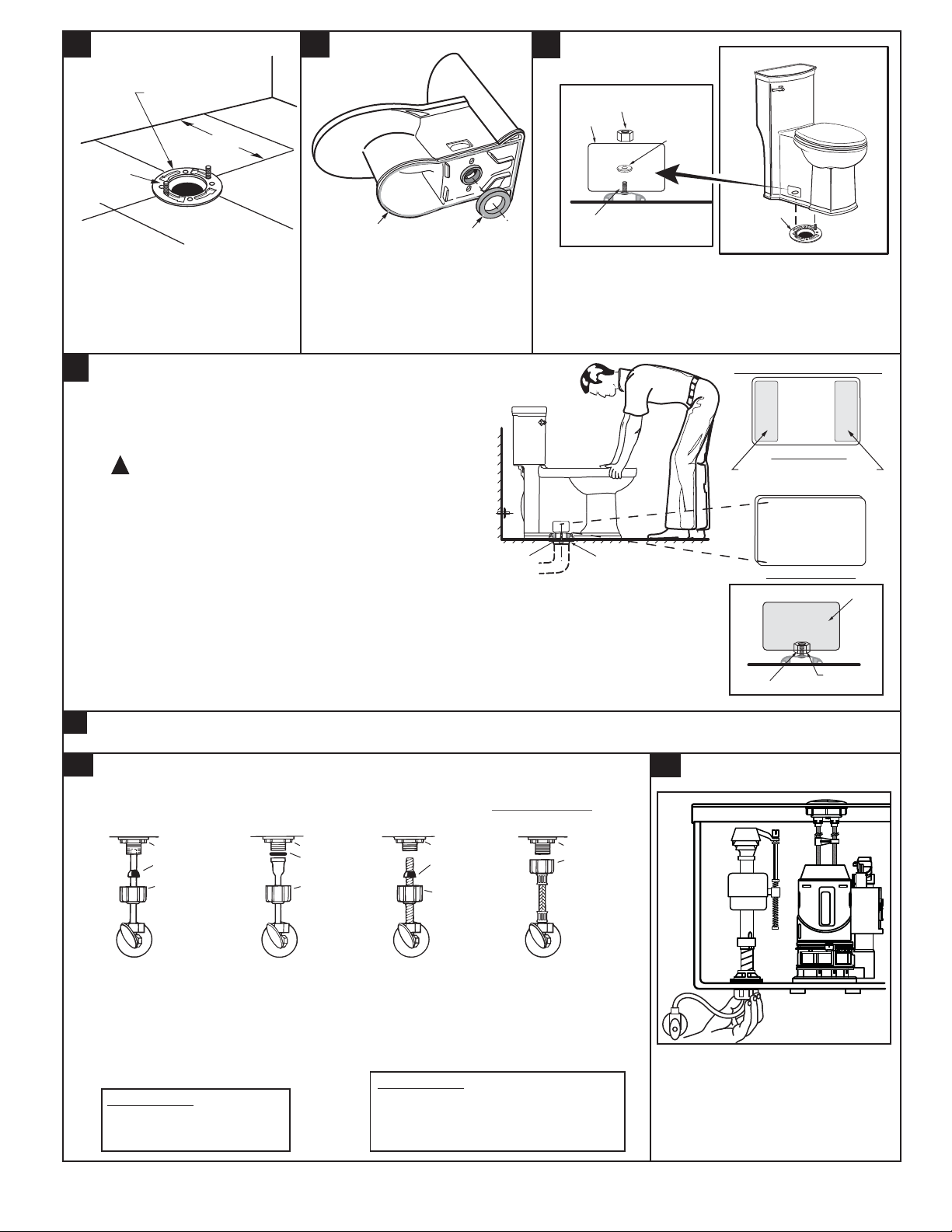

REMOVE OLD TOILET
1
2
a. Close toilet supply valve and flush tank completely. Towel or sponge remaining water from tank and bowl.
b. Disconnect and remove supply line.
NOTE: If replacing valve, first shut off main water supply!
c. Remove old mounting hardware, remove toilet and plug floor waste opening to prevent escaping sewer gases.
d. Remove closet bolts from flange and clean away old wax, putty, etc. from base area.
NOTE: Mounting surface must be clean and level before new toilet is installed!
SAVE FOR FUTURE USE
BOULEVARD®Dual Flush One-Piece Toilet
Model 2891-Elongated Right Height®with Seat
Model 2891-BOULEVARD DUAL FLUSH ONE PIECE TOILET
CAUTION: PRODUCT IS FRAGILE.TO AVOID BREAKAGE AND POSSIBLE INJURY HANDLE WITH CARE!
NOTE: Pictures may not exactly define contour of china and components.
Thank you for selecting American Standard – the benchmark of fine quality for over 100 years.To ensure
this product is installed properly, please read these instructions carefully before you begin. (Certain
installations may require professional help.) Also be sure your installation conforms to local codes.
!
INSTALLATION INSTRUCTIONS
Certified by
IAPMO R&T
NOTE: Distance from wall to closet flange centerline must be as listed below:
IMPORTANT: Water supply on the wall is required at 3-3/4" or 9" from centerline of the toilet (see rough-in). First suggested position is
hidden behind the toilet. The geometry of the toilet gives space for this installation. The second suggested position is next to the toilet.
Between these two positions, the space for the supply between wall and toilet is limited to 3-1/4". In this case, check your supply and
hose dimensions.
29-3/4"
(756 mm)
7-1/2"
(192 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
16-1/2"
(419 mm)
14-1/2"
(368 mm)
30-7/8"
(784 mm)
13-1/2"
(345 mm) 14-1/4"
(364 mm)
8-1/2"
(217 mm)
12"
(305 mm)
C/L OF SEAT POST
HOLES 5-1/2"
(140mm) CENTERS
FINISHED WALL
3-3/8"
(86mm)
3-1/2"
(83mm)
SUPPLY
AS
REQUIRED
(position 1 or
position 2)
6"
(152mm)
5-1/2"
(140mm)
3-3/4"
(95mm)
9"
(229mm)
14"
(350 mm)
FINISHED
FLOOR

- 2 - 7301690-100 Rev. C
8a 8b
Before continuing, determine the type of water supply connection you have from the chart
below and use the appropriate assembly parts required to properly reconnect the water supply.
DO NOT use plumber's putty to seal these fittings.
CAUTION: DO NOT USE
CONE WASHER WITH
PLASTIC SUPPLY LINE.
These parts must be used as
illustrated to insure water-tight
connection. Use of existing
coupling nut may result in
water leakage. Water supply
tube or pipe must extend at
least 1/2" inside threaded
shank of valve (does not apply
to flanged tubing).
Use existing
coupling nut
and washer.
Use existing spiral cone
washer. Fluidmaster
cone washer may not
seal completely on
spiral type supply line.
Captive cone washers
already included. No
additional washers needed.
CAUTION: Overtightening of
LOCK NUT or COUPLING NUT
could result in breakage and
potential flooding.
METAL/COPPER
FLARED TUBING METAL FLANGED TUBING METAL SPIRAL TUBING VINYL/BRAIDED CONNECTOR
RECOMMENDED
LOCK NUTLOCK NUT LOCK NUT LOCK NUT
COUPLING
NUT
COUPLING
NUT
EXISTING
COUPLING
NUT
COUPLING
NUT
WATER
SHUT-OFF
WATER
SHUT-OFF
WATER
SHUT-OFF
WATER
SHUT-OFF
CONE
WASHER EXISTING CONE
WASHER
EXISTING
WASHER
With correct washers in place (see
Step 8a), tighten COUPLING NUT
1/4 turn beyond hand tight.
DO NOT OVERTIGHTEN.
6
7INSTALL TOILET SEAT Install toilet seat in accordance with manufacturer's directions.
CLOSET
FLANGE
CLOSET
BOLTS
A
3
INSTALL CLOSET BOLTS
Install closet bolts in flange
channel, turn 90°, and slide into
place 6" (152mm) apart and
parallel to wall.
a. Position toilet squarely to wall and, with a rocking motion, press bowl
down fully on wax ring and flange.
Alternately tighten nuts until toilet is firmly seated on floor.
CAUTION: DO NOT OVERTIGHTEN NUTS
OR BASE MAY BE DAMAGED!
b. Install bolt covers:
1. Make sure that the bolt cover area on the toilet is clean and
dry (see figure). Use a dry piece of cloth or soap and water
if needed.
2. Take plastic bolt cover and peel the brown protective film off
on both ends. The adhesive part is now visible and ready to
be placed on the toilet (see figure).
3. Gently place the bolt cover on the toilet area (see picture) and if
everything is aligned, push bolt cover firmly so it remains in place.
4. If not aligned, you can still take it off and put it back so it is aligned.
5. Repeat Step 3 for second bolt cover which is to be placed on opposite side of the toilet.
6. After 24 hours, the bolt cover adhesive has completely set off and if needed, you can remove/replace
as needed. The dual lock technology is now in place.
c. Smooth off the bead of sealant around base. Remove excess sealant.
!
INSTALL TOILET
5
INSTALL WAX SEAL
Invert toilet on floor (cushion to prevent
damage), and install wax ring evenly around
waste flange (horn), with tapered end of ring
facing toilet. Apply a thin bead of sealant
around toilet base.
POSITION TOILET ON FLANGE
a. Unplug floor waste opening and install toilet on closet
flange so bolts project through mounting holes.
b. Loosely install retainer washers and nuts. Side of
washers marked "THIS SIDE UP" must face up!
4
CLOSET BOLT
NUT
BOLT COVER
Peel both protective films off
and stick bolt cover to toilet.
Back Side
Front Side
BOLT COVER
BOLTS CLOSET FLANGE
WAX RING
SEALANT
CLOSET
BOLT
NUT
WASHER
FLANGE
OPENING

11
910
Turn on water supply.
Submerge the FLOAT CUP
under the water for 30 seconds.
Adjust the water to desired level
by turning WATER LEVEL
ADJUSTMENT ROD and
moving FLOAT CUP up or
down.
- 3 - 7301690-100 Rev. C

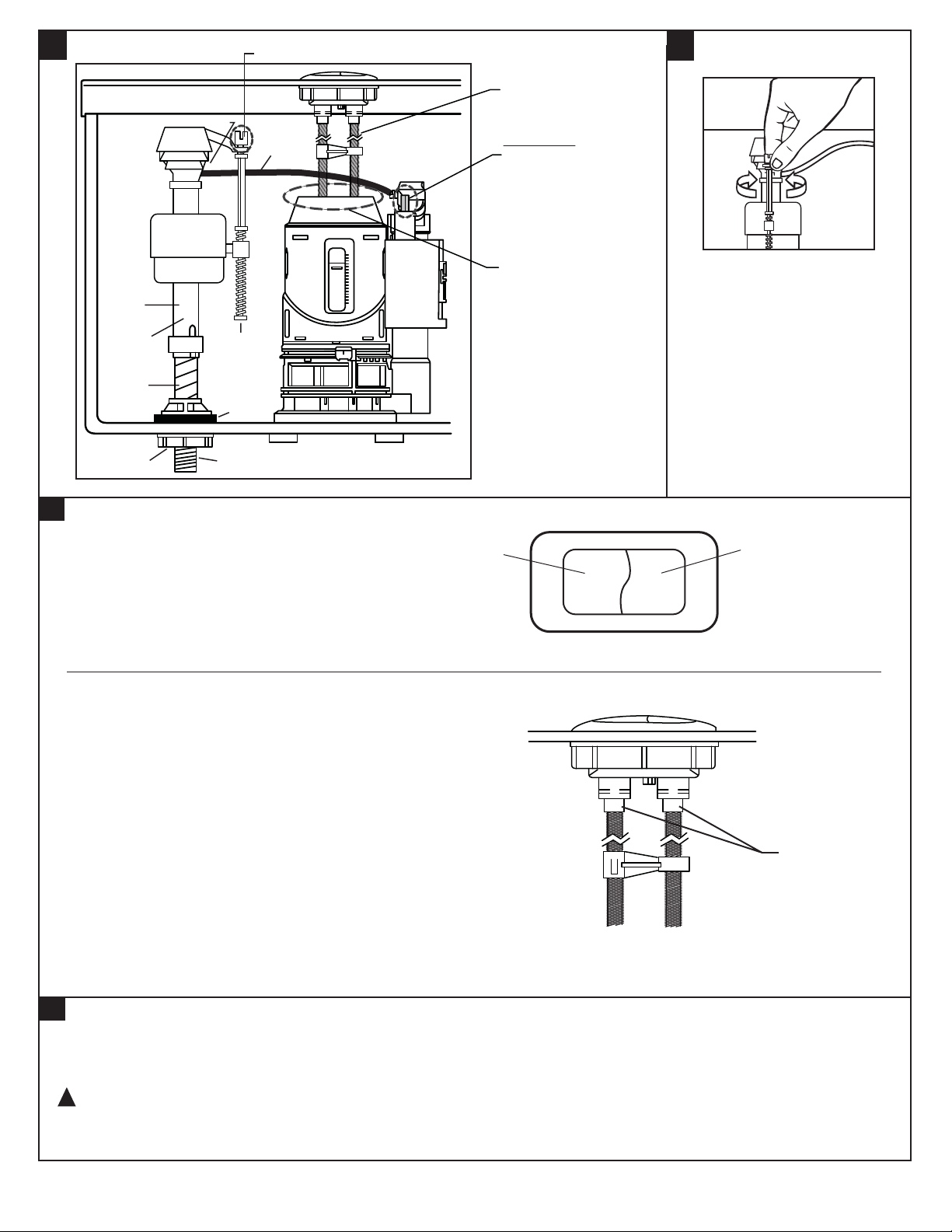

FLUSH PUSH BUTTONS
• The large flush button should line up over the
white actuator on the flush tower in the tank.
• The small flush button should line up over the
gray actuator on the flush tower in the tank.
• Pressing both buttons at once will result in a
short flush.
LARGE FLUSH BUTTON
FOR SOLID WASTE
1.6 gal/flush
6 Liter/flush
SMALL FLUSH BUTTON
FOR LIQUID WASTE
1.1 gal/flush
4.1 Liter/flush
TIPS:
With the lid removed, directly press the flush button in
the tank to confirm that the toilet is working properly.
If not, follow troubleshooting guide.
1. Install Threaded Rods into holes in bottom of push
buttons approximately 1/2" (12mm).
2. Lightly snug Locking Nut.
3. Place Lid on Tank.
4. Push Button to test flush. If more stroke is
needed, loosen Locknut and turn Threaded Rod
counterclockwise one (1) turn.
5. Replace Lid. Repeat until flush action is achieved.
6. If Valve stays open, turn Threaded Rod clockwise
one (1) turn and lightly snug Locknut.
12 CARE AND CLEANING
When cleaning your toilet, wash it with mild, soapy water, rinse thoroughly with clear water and dry with a soft cloth.Avoid detergents,
disinfectants, or cleaning products in aerosol cans. NEVER use abrasive scouring powders or abrasive pads on your toilet seat. Some
bathroom chemicals and cosmetics may damage the seat's finish.
WARNING: Do not use in-tank cleaners. Products containing chlorine (calcium hypochlorite) can seriously damage fittings in the
tank. This damage can cause leakage and property damage.
American Standard shall not be responsible or liable for any tank fitting damage caused by the use of cleaners containing
chlorine (calcium hypochlorite).
!
Install and adjust push
button rods for about
1/16" (1-1/2mm)
clearance between rod
end and valve button.
SEE STEP 11 - TIPS
IMPORTANT:
Refill Float Adjustment
If short flush does not refill
the bowl, turn thumbscrew
CCW 1 turn, flush, repeat
if necessary.
Diagram 1
SEE STEP 10
REFILL NIPPLE
VALVE
BODY
THREADED
SHANK
SHANK
WASHER
FILL
VALVE
FLOAT
CUP
REFILL
TUBE
ADJUSTABLE
HEIGHT
WATER LEVEL
ADJUSTMENT
ROD
LOCK NUT
HALF
16
14
12
10
8
6
4
2
Rod Adjustment
SEE STEP 11
Locknuts
Threaded Rods

7301690-100 Rev. C
Does not flush
Poor or sluggish flush
Toilet leaks
Toilet does not shut off
a. Water supply valve closed.
b. Supply line blocked.
c. Sand or debris lodged in water control.
a. Tank water too low.
b. Bowl water too low.
c. Water supply valve partly closed.
d. Partially clogged trapway and/or drain pipe and/or vent.
e. Water supply pressure too low.
a. Poor supply line connection.
b. Poor bowl to floor connection.
a. Flush valve seal leaking or deformed.
b. Sand or debris lodged in water control.
c. Water level set too high.
a. Open valve and allow water to fill tank.
b. Shut off water supply, disconnect supply line and inspect all gaskets and washers.
Reassemble.
c. See Fluidmaster maintenance. (see Step 13)
a. Check that the water level is set to the mark inside the tank.
b. Check that the refill tube is connected to the water control and flush valve port.
Adjust refill float down until bowl water is restored. (see Step 9)
c. Open water supply valve fully. Be sure that proper water supply tube size is used.
d. Remove obstruction. Consult a plumber if necessary.
e. Minimum water supply pressure - 20psi. Wait for tank to refill.
a. Review Step 8a and 8b.
b. Review Step 4 through 6.
a. Clean debris from seal surface. Replace flush valve seal as needed.
b. See Step 13 Fluidmaster maintenance.
c. Set water level to mark on back of tank.
TROUBLESHOOTING GUIDE
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
- 4 -

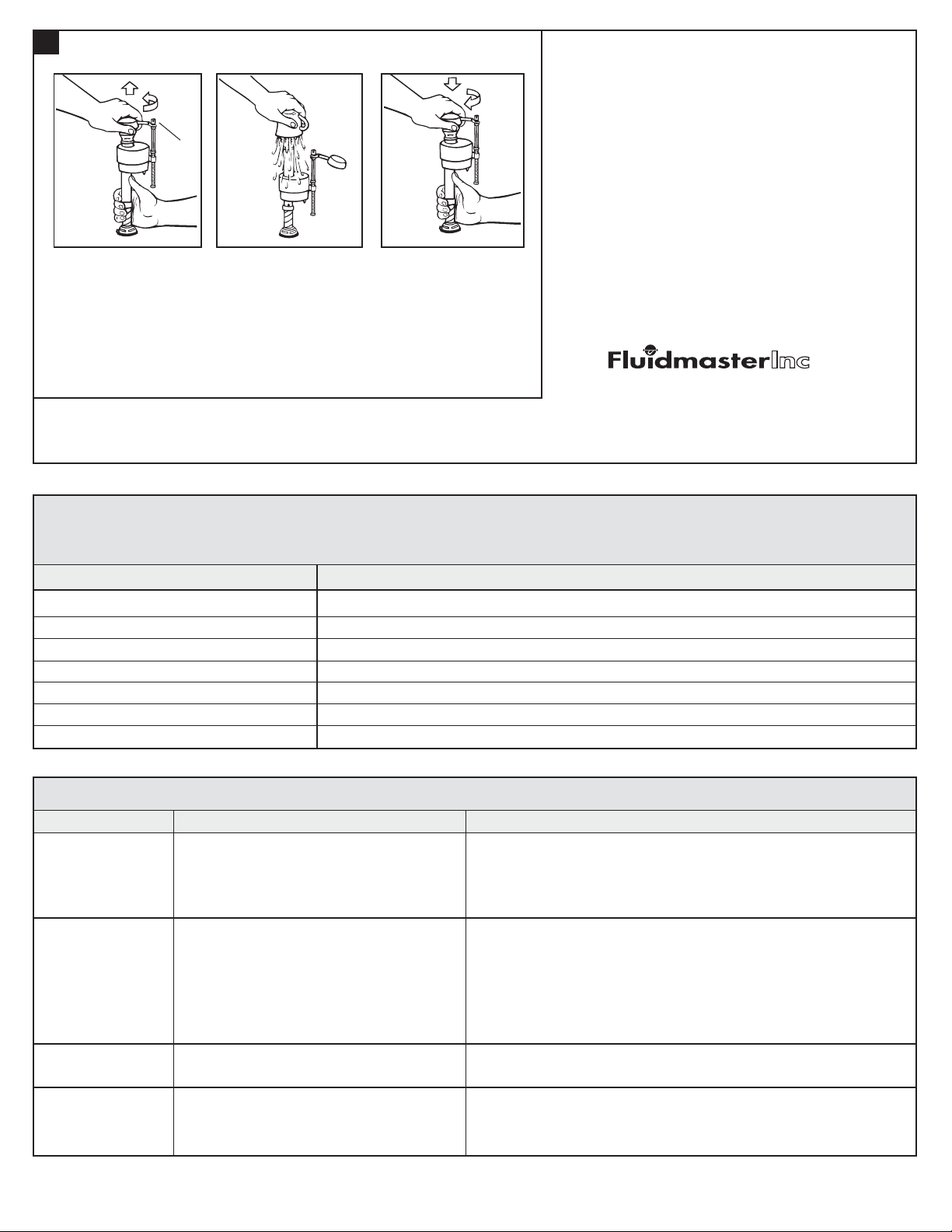

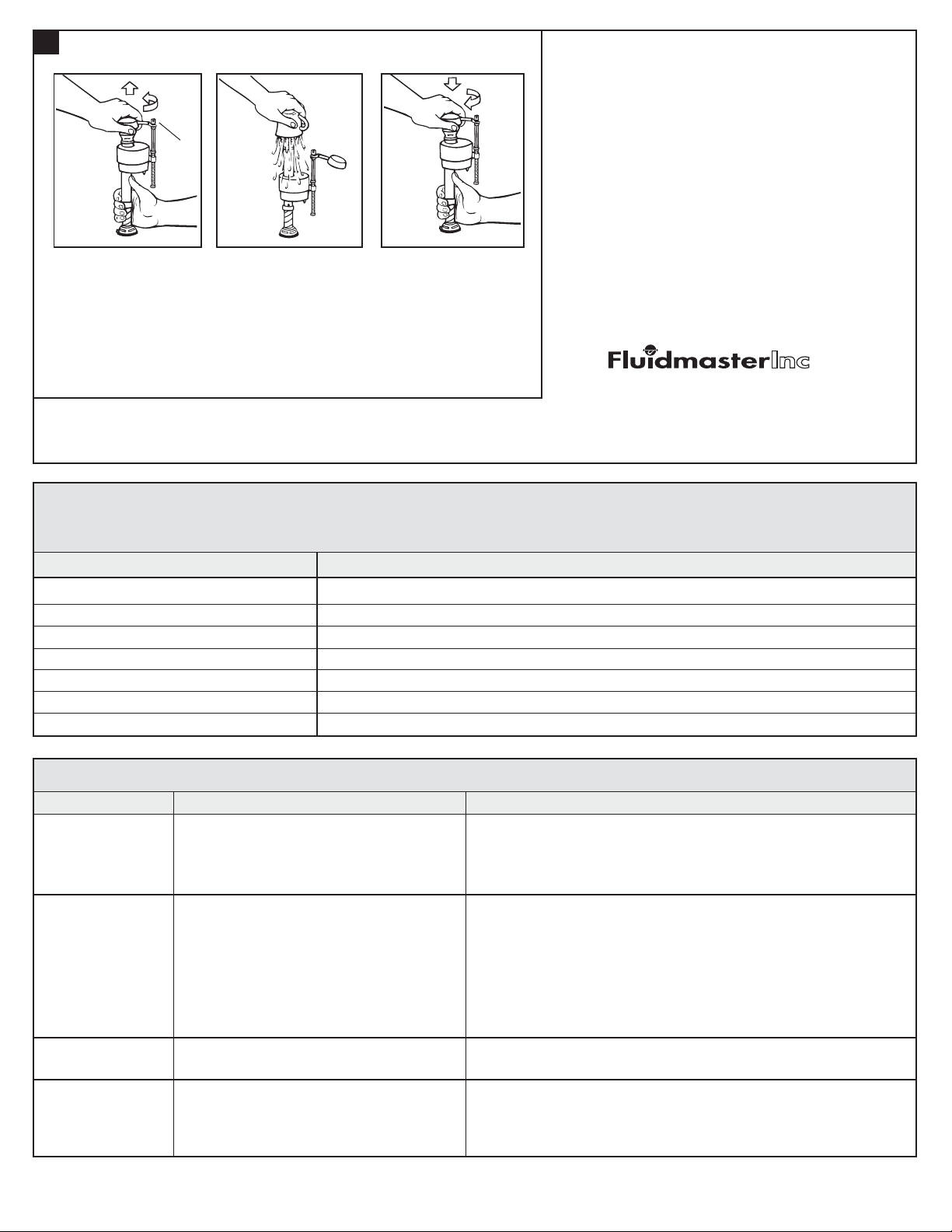

REPAIR PARTS LIST
NOTE: "XXX" represents color options. Specify when ordering.
DESCRIPTIONPART NUMBER
Tank Cover
Slow Close Contemporary EL Seat
Bolt Cap Cover Kit
Inlet Valve
Dual Flush Valve Assembly
Dual Flush Valve Seal
Push Button Kit
735169.XXX0A
5218.110.XXX
7381073-XXX0A
738565-457.0070A
7381206-400.0070A
7381213-100.0070A
7381203-200.0070A
13
• Make sure water supply is
off. Remove valve TOP by
lifting arm and rotating top
and arm 1/8 turn
counterclockwise, pressing
down slightly on cap.
IMPORTANT: Always
clear sand and rust
from system.
• While holding a
container over the
uncapped VALVE to
prevent splashing, turn
water supply on and off
a few times. Leave
water supply off.
• Replace TOP by engaging
lugs and rotating 1/8 turn
clockwise. MAKE
CERTAIN TIP IS TURNED
TO THE LOCKED
POSITION. VALVE MAY
NOT TURN ON IF TOP IS
NOT FULLY TURNED TO
THE LOCKED POSITION.
For troubleshooting information please contact:
TROUBLESHOOTING
IF FILL VALVE SHUTS OFF BUT CONTINUES TO LEAK
SLOWLY, repeat Step 13.
IF FILL VALVE TURNS OFF AND ON DURING PERIODS OF
NON-USE, it is a signal you are wasting water because:
• The end of the refill tube is inserted into overflow pipe, below
water level in tank. Attach refill tube to overflow pipe using
"S" clip provided.
• The flush valve is leaking because it's worn, dirty or misaligned
with tank ball or flapper (replace with a new flapper).
IF FILL VALVE WON'T TURN ON OR SHUT OFF or REFILL
OF TANK WATER IS SLOW after valve has been in use for
some time, Fluidmaster Model 242 Replacement Seal may
be needed.
Go to our website at www.fluidmaster.com for more
solutions to toilet problems.
© 2001 Fluidmaster, Inc.
® Registered trademark of Fluidmaster, Inc.
Always use quality Fluidmaster repair parts when maintaining your Fluidmaster products.
Fluidmaster shall not be responsible or liable for any damages caused by products used
with Fluidmaster valves that were not manufactured by Fluidmaster, Inc.
30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
LIFT ARM
FIRST

7301690-100SP Rev. C
Los nombres de productos que aparecen en este documento son marcas comerciales de AS America, Inc.
© AS America, Inc. 2011
HERRAMIENTAS Y MATERIALES RECOMENDADOS
Espátula
Pernos para inodoro
Destornillador normal
Anillo de cera/empaquetadura
Llave ajustable
Tubería de suministro flexible
Sellador
Sierra para metales
Nivel de carpintero
Cinta métrica
DIMENSIONES DE INSTALACIÓN:
RETIRE EL INODORO ANTIGUO
1
2
a. Cierre la válvula de suministro del inodoro y vacíe el tanque por completo. Seque con una toalla o esponja el agua que quede en el
tanque y en la taza.
b. Desconecte y retire la línea de suministro.
NOTA: Si va a reemplazar la válvula, ¡corte primero el suministro principal del agua!
c. Quite los herrajes de montaje antiguos, saque el inodoro y tape la abertura del desagüe en el piso para evitar que se escapen gases
del alcantarillado.
d. Saque los pernos para inodoro de la brida y limpie los restos anteriores de cera, masilla, etc. del área de la base.
NOTA: ¡La superficie de montaje debe estar limpia y nivelada antes de instalar el nuevo inodoro!
GUARDE ESTAS INSTRUCCIONES PARA UN USO FUTURO
Inodoro de una pieza de descarga doble BOULEVARD®
Modelo 2891 - alargado Right Height®con asiento
Modelo 2891 INODORO DE UNA PIEZA CON DESCARGA DOBLE BOULEVARD
PRECAUCIÓN: EL PRODUCTO ES FRÁGIL. ¡MANIPÚLELO CON CUIDADO PARA NO ROMPERLO Y EVITAR POSIBLES LESIONES!
NOTA: Es posible que las imágenes no definan con exactitud el contorno de la cerámica y los componentes.
Gracias por elegir American Standard - el parámetro de primera calidad por más de 100 años.
Para asegurarse de que el producto esté instalado correctamente, por favor lea estas
instrucciones cuidadosamente antes de comenzar. (Ciertas instalaciones pueden requerir ayuda
profesional.) Asegúrese de que su instalación cumpla con los códigos locales.
!
INSTRUCCIONES DE INSTALACIÓN
Certificado por
IAPMO R&T
NOTA: La distancia desde la pared a la línea central de la brida de retrete debe ser la que se indica a continuación:
IMPORTANTE: Se requiere suministro de agua en la pared en 3-3/4 pulg. ó 9 pulg. desde la línea central del inodoro (consulte la
sección de preparación). La primera posición sugerida es oculto detrás del inodoro. La geometría del inodoro otorga espacio para esta
instalación. La segunda posición sugerida es a un costado del inodoro. Entre estas dos posiciones, el espacio para el suministro entre
la pared y el inodoro se limita a 3-1/4”. En este caso, revise el suministro y las dimensiones de la manguera.
29-3/4"
(756 mm)
7-1/2"
(192 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
16-1/2"
(419 mm)
14-1/2"
(368 mm)
30-7/8"
(784 mm)
13-1/2"
(345 mm) 14-1/4"
(364 mm)
8-1/2"
(217 mm)
12"
(305 mm)
PARED ACABADA
3-3/8"
(86 mm)
3-1/2"
(83 mm)
6"
(152 mm)
5-1/2"
(140 mm)
3-3/4"
(95 mm)
9"
(229 mm)
14"
(350 mm)
SUELO
ACABADO
LÍNEA DE
SUMINISTRO
SEGÚN SE
REQUIERA
(posición 1 ó
posición 2)
L/C DE ORIFICIOS
CENTRALES DE
MONTAJE DEL ASIENTO
5-1/2” (140 mm)

- 2 - 7301690-100SP Rev. C
8a 8b
Antes de continuar, identifique el tipo de conexión de suministro de agua que utiliza de acuerdo con al
diagrama que aparece más adelante y utilice las piezas de montaje adecuadas para volver a conectar
el suministro de agua de manera correcta. NO emplee masilla de plomero para sellar estas conexiones.
PRECAUCIÓN: NO UTILICE
ARANDELAS CÓNICAS EN
LÍNEAS DE SUMINISTRO DE
PLÁSTICO.
Estas piezas deben utilizarse
de la manera que se ilustra
para asegurar una conexión
estanca. Si se utiliza una tuerca
de acoplamiento existente es
posible que se produzcan fugas
de agua. La tubería de agua
debe penetrar al menos 1,25
cm (½") en la parte roscada de
la válvula (esto no se aplica a
las tuberías con brida).
Utilice la
tuerca de
acoplamiento y
la arandela
existentes.
Utilice la arandela cónica
en espiral existente. Es
posible que la arandela
cónica Fluidmaster no se
selle por completo en la
línea de suministro de
tipo espiral.
Ya están incluidas las
arandelas cónicas cautivas.
No es necesario utilizar
arandelas adicionales.
PRECAUCIÓN: Si la TUERCA DE
RETENCIÓN o la TUERCA DE
ACOPLAMIENTO se aprietan de manera
excesiva, podría producirse una ruptura
y el consiguiente anegamiento.
TUBO ENSANCHADO
DE METAL/COBRE TUBO METÁLICO EN ESPIRAL CONECTOR DE VINILO CONECTOR
RECOMENDABLE
TUERCA DE
RETENCIÓN
TUERCA DE
RETENCIÓN TUERCA DE RETENCIÓN TUERCA DE RETENCIÓN
Una vez que las arandelas estén
colocadas en su lugar (ver el Paso 8a),
apriete la TUERCA DE ACOPLAMIENTO
¼ de vuelta después de apretar al
máximo con la mano.
NO APRIETE MÁS DE LO NECESARIO.
6
7INSTALACIÓN DEL ASIENTO DEL INODORO Instale el asiento del inodoro según las instrucciones del fabricante.
A
3
INSTALACIÓN DE LOS PERNOS
PARA INODORO
Instale los tornillos de anclaje en la
ranura de la brida, gírela 90 grados y
coloque los tornillos con una
separación de 6 pulg. (152 mm) de la
pared y en forma paralela a ésta.
a. Coloque el inodoro en escuadra a la pared y, con un movimiento
oscilante, presióne la taza hacia abajo por completo sobre el anillo
de cera y la brida.
Apriete las tuercas alternadamente hasta que el inodoro se asiente
con firmeza en el piso.
PRECAUCIÓN: NO APRIETE LAS TUERCAS NI LA BASE
PARA EVITAR DAÑOS.
b. Instale las cubiertas de los pernos:
1. Asegúrese de que la zona de la cubierta de los pernos en el inodoro
esté limpia y seca (vea la figura). Use un paño seco o agua y jabón si
es necesario.
2. Tome la cubierta de perno plástica y despegue la película protectora en
ambos extremos. La parte adhesiva queda visible y lista para ser
colocada en el inodoro (vea la figura).
3. Con cuidado, coloque la cubierta de perno en la zona correspondiente
del inodoro (vea la ilustración) y, si todo está alineado, presione la
cubierta de perno con firmeza para que quede en su lugar.
4. Si es necesario volver a alinear, puede retirar la cubierta y volver a colocarla alineada.
5. Repita el paso 3 para la segunda cubierta de perno, que se debe colocar en el lado opuesto del inodoro.
6. Después de 24 horas, el adhesivo de la cubierta de perno está completamente fraguado y, de ser
necesario, la cubierta se puede retirar o sustituir. La tecnología de bloqueo doble ahora está en su lugar.
c. Alise la capa de sellador alrededor de la base. Quite el exceso de sellador.
!
INSTALACIÓN DEL INODORO
5
INSTALACIÓN DEL SELLO DE CERA
Invierta el inodoro sobre el piso (en una
superficie amortiguada para evitar daños) e
instale el anillo de cera en forma pareja
alrededor de la brida del desagüe (chapa
circular), con el extremo cónico del anillo
hacia el inodoro. Aplique una base delgada
de sellador alrededor de la base del inodoro.
COLOCACIÓN DEL INODORO SOBRE LA BRIDA
a. Desconecte la abertura de desechos del piso e instale el
inodoro sobre la brida del inodoro de manera que los
pernos salgan por los orificios de montaje.
b. Instale las arandelas de retención y las tuercas sin apretar
mucho. El lado de las arendelas que dice “THIS SIDE UP"
debe ir hacia arriba
4
PERNO PARA INODORO
TUERCA
CUBIERTAS DE PERNOS
Despegue las dos películas
protectoras y adhiera la cubierta
de los pernos al inodoro.
Lado trasero
Lado delantero
CUBIERTAS DE PERNOS
PERNOS BRIDA PARA INODORO
ANILLO DE CERA
SELLADOR
TUERCA
ARANDELA
BRIDA
ABERTURA
PERNO PARA
INODORO
BRIDA PARA
INODORO
PERNOS
PARA
INODORO
ARANDELA
CÓNICA
TUERCA DE
ACOPLAMIENTO
CIERRE DEL
AGUA
ARANDELA
EXISTENTE
TUERCA DE
ACOPLAMIENT
O EXISTENTE
CIERRE DEL
AGUA
ARANDELA CÓNICA
EXISTENTE
TUERCA DE
ACOPLAMIENTO
CIERRE DEL
AGUA CIERRE DEL AGUA
TUERCA DE
ACOPLAMIENTO
TUBERÍA METÁLICA
EN ESPIRAL

11
910
Abra el suministro principal de
agua. Sumerja el FLOTADOR
bajo el agua por 30 segundos.
Ajuste el nivel del agua a la
altura deseada girando la
PRESILLA DE AJUSTE DEL
NIVEL DEL AGUA y deslizando
el FLOTADOR hacia arriba y
abajo.
- 3 - 7301690-100SP Rev. C
BOTONES DE PRESIÓN DE DESCARGA
• El botón de descarga grande debe estar
alineado sobre el accionador blanco de la torre
de descarga del tanque.
• El botón de descarga pequeño debe estar
alineado sobre el accionador gris de la torre
de descarga del tanque.
• Al presionar ambos botones a la vez se
obtendrá una descarga corta.
BOTÓN DE DESCARGA
GRANDE PARA
DESECHOS SÓLIDOS
1.6 galones/descarga
6 Litro/descarga
BOTÓN DE DESCARGA
PEQUEÑO PARA
DESECHOS LÍQUIDOS
1.6 galones/descarga
4.1 Litro/descarga
SUGERENCIAS:
Sin la tapa, presione directamente el botón de descarga del tanque
para confirmar que el inodoro esté funcionando bien. Si no es así,
siga la guía de solución de problemas.
1. Instale las varillas roscadas en los orificios de la parte inferior de
los botones a aproximadamente 1/2" (12 mm).
2. Ajuste ligeramente la tuerca de retención.
3. Coloque la tapa en el tanque.
4. Presione el botón para probar la descarga. Si es necesario más de
un toque, afloje la tuerca de retención y gire la varilla roscada
hacia la izquierda una (1) vuelta.
5. Vuelva a colocar la tapa. Repita la operación hasta que la acción
de descarga sea correcta.
6. Si la válvula permanece abierta, gire la varilla roscada hacia la
derecha una (1) vuelta y ajuste ligeramente la tuerca de retención.
12 CUIDADO Y LIMPIEZA
Para limpiar el inodoro, use agua templada con jabón, enjuague bien con agua limpia y seque con un paño suave. Evite detergentes,
desinfectantes o productos de limpieza en latas de aerosol. NUNCA utilice productos de limpieza abrasivos ni esponjas abrasivas en el
asiento del inodoro. Algunos cosméticos y productos químicos para baño pueden dañar el acabado del asiento.
ADVERTENCIA: No use limpiadores dentro del tanque. Los productos que contienen cloro (hipoclorito de calcio) pueden dañar
seriamente los accesorios del tanque. Esto puede provocar fugas y daños a la propiedad.
American Standard no será responsable por ningún daño en los accesorios del tanque debido al uso de limpiadores que
contienen cloro (hipoclorito de calcio).
!
Instale y ajuste las varillas
de botón de presión para
crear un espacio de
aproximadamente 1/16"
(1-1/2 mm) entre el
extremo de la varilla y el
botón de la válvula
CONSULTE EL PASO 11 -
CONSEJOS
IMPORTANTE:
Ajuste del flotador de
llenado
Si la carga pequeña no
llena la taza, gire el tornillo
de mariposa CCW 1,
descargue y repita la
operación si es necesario.
Diagrama 1
VEA EL PASO 10
EMPLAME DE LLENADO
JUEGO DE
MONTAJE
ARANDELA
TRAMPA P
16
14
12
10
8
6
4
2
Ajuste de la varilla
VEA EL PASO 11
Tuercas de retención
Varillas roscadas
TUBO DE
LLENADO
FLOTADO
R
VÁLVULA DE
LLENADO
CUERPO
DE LA
VÁLVULA
ALTURA
AJUSTABLE
EJE ROSCADO
TUERCA DE
RETENCIÓN
VARILLA DE
AJUSTE DEL
NIVEL DEL
AGUA

7301690-100SP Rev. C
No hay descarga
Descarga deficiente o
lenta
Fugas del inodoro
El inodoro no corta el
agua
a. Válvula de suministro de agua cerrada.
b. Línea de suministro bloqueada.
c. Depósitos de arena o residuos en control del agua.
a. Nivel del agua del tanque demasiado bajo.
b. Nivel del agua de la taza demasiado bajo.
c. Válvula de suministro de agua parcialmente cerrada.
d. Sifón y/o tubería de drenaje y/o abertura parcialmente
obstruidos.
e. Presión de suministro de agua demasiado baja.
a. Conexión de línea de suministro defectuosa.
b. Conexión de taza al piso defectuosa.
a. Junta de válvula de descarga con fuga o deformada.
b. Depósitos de arena o residuos en el control del agua.
c. Nivel de agua configurado demasiado alto.
a. Abra la válvula y deje que el tanque se llene de agua.
b. Cierre el suministro de agua, desconecte la línea de suministro e inspeccione todas las
juntas y arandelas.Vuelva a ensamblar.
c. Consulte la sección de mantenimiento de Fluidmaster. (ver el paso 13)
a. Revise que el nivel del agua esté configurado en la marca interior del tanque.
b. Revise que el tubo de llenado esté conectado al control de agua y al puerto de la
válvula de descarga.Ajuste el flotador de llenado hacia abajo hasta que el agua de la
taza se restaure. (ver el paso 9)
c. Abra toda la válvula de suministro de agua.Asegúrese de estar usando el tamaño de
tubo de suministro de agua adecuado.
d. Retire la obstrucción. Consulte con un plomero si fuera necesario.
e. Presión de suministro de agua mínima - 20 psi. Espere a que el tanque se llene.
a. Revise los pasos 8a y 8b.
b. Revise los pasos 4 a 6.
a. Elimine la suciedad de la superficie de sellado. Sustituya la junta de la válvula de
descarga si es necesario.
b. Consulte el paso 13 sobre mantenimiento de Fluidmaster.
c. Configure el nivel del agua en la marca de la parte posterior del tanque.
GUÍA PARA SOLUCIONAR PROBLEMAS
PROBLEMA CAUSA POSIBLE MEDIDA CORRECTIVA
- 4 -
LISTA DE PIEZAS DE REPUESTO
NOTA: XXX" representa las opciones de color. Especifique al hacer su pedido.
DESCRIPCIÓNNÚMERO DE PIEZA
Cubierta de tanque
Asiento EL contemporáneo de cierre lento
Juego de tapas de pernos
Válvula de entrada
Conjunto de válvula de descarga doble
Sello de válvula de descarga doble
Juego de botones de presión
735169.XXX0A
5218.110.XXX
7381073-XXX0A
738565-457.0070A
7381206-400.0070A
7381213-100.0070A
7381203-200.0070A
13
• Asegúrese de cerrar el
suministro de agua. Retire la
PARTE SUPERIOR de la
válvula; para ello levante el
brazo y hágalo girar con la
parte superior 1/8 de vuelta,
haciendo una leve presión
sobre la tapa.
IMPORTANTE: Elimine
siempre la arena y el óxido
que pueda haber en el
sistema.
• Mientras sostiene un
recipiente sobre la
VÁLVULA abierta para
evitar derrames, abra y
cierre el suministro de
agua varias veces. Deje el
paso de agua cerrado.
• Vuelva a colocar la PARTE
SUPERIOR encajando los bordes
de sujeción y girando 1/8 de vuelta
de izquierda a derecha.
ASEGÚRESE DE QUE LA PUNTA
QUEDE ORIENTADA HACIA LA
POSICIÓN DE BLOQUEO. ES
POSIBLE QUE LA VÁLVULA NO
FUNCIONE SI LA PARTE
SUPERIOR NO ESTÁ COMPLE-
TAMENTE GIRADA HACIA LA
POSICIÓN DE BLOQUEO.
Para obtener información sobre la solución de problemas,
comuníquese con:
SOLUCIÓN DE PROBLEMAS
SI LA VÁLVULA DE LLENADO SE CIERRA PERO SIGUE GOTEANDO
POCO A POCO, repita el paso 13.
SI LA VÁLVULA DE LLENADO SE ABRE Y SE CIERRA DURANTE
PERIODOS SIN USARSE, es una señal de que usted está
desperdiciando agua porque:
• El extremo del tubo de llenado está introducido en el tubo de rebose,
debajo del nivel de agua del tanque. Fije el tubo de llenado al de rebose
con el sujetador en "S" suministrado.
• La válvula de descarga tiene una fuga porque está gastada, sucia o la
bola o el tapón del tanque está mal alineado (reemplace por un nuevo
tapón).
SI LA VÁLVULA DE LLENADO NO SE ABRE NI SE CIERRA, o EL
LLENADO DEL TANQUE ES LENTA después de que la válvula ha
estado en uso durante cierto tiempo, es posible que deba utilizar sello
de reemplazo Fluidmaster Modelo 242.
Para más información sobre la solución de problemas respecto del
inodoro, visite nuestro sitio Web en www.fluidmaster.com.
© 2001 Fluidmaster, Inc.
® Marca comercial registrada de Fluidmaster, Inc.
Use siempre repuestos Fluidmaster de calidad cuando repare los productos Fluidmaster.
Fluidmaster no se hace responsable de ningún daño provocado por productos utilizados
con válvulas Fluidmaster que no estén fabricados por Fluidmaster, Inc.
30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
ELEVAR
BRAZO
PRIMERO

7301690-100FR Rev. C
Les noms des produits mentionnés dans le présent document sont des marques de commerce de AS America, Inc.
© AS America, Inc. 2011
OUTILS ET MATÉRIAUX RECOMMANDÉS
Couteau à mastic
Boulons de toilette
Tournevis ordinaire
Rondelle/joint en cire
Clé universelle
Tuyau d'alimentation flexible
Scellant
Scie à métaux
Niveau de menuisier
Ruban à mesurer
MESURES RELATIVES AUX POINTS DE RACCORDEMENT:
RETRAIT DE LA VIEILLE TOILETTE
1
2
a. Fermer le robinet d'alimentation de la toilette et vider le réservoir complètement. Essuyer le reste de l'eau du réservoir et de la cuvette
avec une serviette ou une éponge.
b. Débrancher et enlever le tuyau d'alimentation.
REMARQUE: Si le robinet doit être remplacé, fermer d'abord l'alimentation d'eau!
c. Enlever les vieux boulons de montage, enlever la toilette et fermer l'ouverture du renvoi pour éviter les odeurs d'égout.
d. Enlever les boulons de la collerette et nettoyer la vieille cire, le vieux mastic, etc. à la base.
REMARQUE: La surface de montage doit être propre et de niveau avant d'installer la nouvelle toilette!
CONSERVER POUR USAGE ULTÉRIEUR
BOULEVARD®Toilette monopièce à double chasse
Modèle 2891-Right Height®allongé avec siège
Modèle 2891-TOILETTE MONOBLOC DOUBLE CHASSE BOULEVARD
AVERTISSEMENT: CE PRODUIT EST FRAGILE. POUR ÉVITER LES BRIS ET DES BLESSURES, MANIPULER AVEC SOIN!
REMARQUE: Les dessins peuvent ne pas correspondre exactement aux contours de l'appareil ou des composants.
Nous vous remercions d'avoir choisi American Standard - synonyme de qualité supérieure depuis plus
de 100 ans. Pour être sûr que ce produit soit bien installé, veuillez lire attentivement ces instructions
avant de commencer. (Certaines installations peuvent requérir une aide professionnelle.) Assurez-vous
également que votre installation soit conforme aux codes locaux.
!
INSTRUCTIONS D'INSTALLATION
Certifié par
IAPMO R&T
REMARQUE: La distance entre le mur et la ligne médiane de la collerette de la toilette doit être comme suit:
IMPORTANT : L'alimentation en eau doit être à 3 3/4 po ou 9 po de la ligne du centre de la toilette (voir mesures fournies). La première
position suggérée est cachée derrière la toilette. La géométrie de la toilette laisse suffisamment d'espace pour cette installation. La seconde
position suggérée est à côté de la toilette. Entre ces deux positions, l'espace pour l'alimentation entre le mur et la toilette est limité à 3-1/4 po.
Dans ce cas, vérifier les dimensions de l'alimentation et du tuyau.
29-3/4 po
(756 mm)
7-1/2 po
(192 mm)
3/4 po
(19 mm)
18-1/2 po
(470 mm)
16-1/2 po
(419 mm)
14-1/2 po
(368 mm)
30-7/8 po
(784 mm)
13-1/2 po
(345 mm) 14-1/4 po
(364 mm)
8-1/2 po
(217 mm)
12 po
(305 mm)
MUR FINI
3-3/8 po
(86 mm)
3-1/2 po
(83 mm)
6 po
(152 mm)
5-1/2 po
(140 mm)
3-3/4 po
(95 mm)
9 po
(229 mm)
14 po
(350 mm)
PLANCHER
FINI
FOURNIR
SI
REQUIS
(position 1 ou
position 2)
LC DE TROUS DE TIGE
DE SIÈGE 140mm
(5 ½ po) CENTRE

- 2 - 7301690-100FR Rev. C
8a 8b
Avant de poursuivre, en vous fiant au tableau ci-dessous, déterminez quel type de raccordement
à l'alimentation de l'eau vous avez et utilisez les pièces appropriées requises pour effectuer le
raccordement. NE PAS utiliser de mastic de plombier pour sceller ces raccords de plomberie.
AVERTISSEMENT: NE PAS UTILISER DE
RONDELLE CONIQUE EN PRÉSENCE DE
TUYAU D'ALIMENTATION EN PLASTIQUE.
Ces pièces doivent être utilisées
comme illustré afin d'assurer un
raccordement étanche.
L'utilisation de l'écrou de
couplage existant pourrait
causer des fuites d'eau. La
conduite ou le tuyau d'alimenta-
tion d'eau doit pénétrer d'au
moins ½ po dans la tige filetée
de la vanne (ne concerne pas la
canalisation jointée).
Utiliser la
rondelle et
l'écrou de
couplage
existants.
Utiliser la rondelle
conique en place. La
rondelle conique
Fluidmaster peut ne pas
se sceller complètement
en présence d'un tuyau
d'alimentation
hélicoïdal.
Des rondelles imperdables
coniques sont déjà
incluses. Aucune rondelle
supplémentaire n'est
requise.
AVERTISSEMENT: Si les
CONTRE-ÉCROUS ou les ÉCROUS DE
COUPLAGE sont trop serrés, il pourrait
en résulter un bris, voire une inondation.
TUYAU ÉVASÉ
METAL/CUIVRE TUYAU DE MÉTAL HÉLICOÏDAL CONNECTEUR DE VINYLE / TRESSÉ
RECOMMANDÉ
CONTRE-ÉCROUCONTRE-ÉCROU CONTRE-ÉCROU CONTRE-ÉCROU
Lorsque les rondelles appropriées
sont en place (Étape 8a), serrer
l'ÉCROU DE COUPLAGE de ¼ de
tour de plus.
ÉVITER DE TROP SERRER.
6
7INSTALLATION DU SIÈGE Installer le siège de toilette selon les instructions du fabricant.
A
3
INSTALLATION DES BOULONS DE
LA TOILETTE
Passer les boulons de la toilette dans
les ouvertures de la collerette, tourner
de 90° pour les glisser en place à 6po
(152 mm) d'écart entre eux et
parallèles au mur.
a. Placer la toilette en ligne droite avec le mur et, en la balançant,
presser la cuvette vers le bas complètement sur la rondelle en cire
et la collerette.
Resserrer les écrous en alternant jusqu'à ce que la toilette soit
solidement appuyée au sol.
AVERTISSEMENT: ÉVITER DE TROP SERRER LES
ÉCROUS AU RISQUE
D'ENDOMMAGER LA BASE!
b. Installer les cache-boulons:
1. S'assurer que la zone d'installation du cache-boulon sur la toilette est
propre et sèche (voir la figure). Utiliser un chiffon propre et sec ou du
savon et de l'eau, si nécessaire.
2. Prendre le cache-boulon en plastique et retirer le film protecteur brun
aux deux extrémités. La partie adhésive est maintenant visible et
prête à être collée sur la toilette (voir la figure).
3. Placer délicatement le cache-boulon à l'endroit indiqué sur la toilette
(voir la figure) et une fois aligné, pousser à fond pour l'immobiliser.
4. S'il n'est pas aligné, l'enlever et le remettre en place après avoir rectifié son alignement.
5. Répéter l'étape 3 pour le deuxième cache-boulon devant être placé de l'autre côté de la toilette.
6. L'adhésif du cache-boulon se stabilise complètement en 24 heures et peut être retiré ou remis en
place, le cas échéant. La technologie à double fixation est en place.
c. Lisser le ruban de scellant autour de la base. Enlever l'excédent de scellant.
!
INSTALLATION DE LA TOILETTE
5
INSTALLATION DU JOINT DE CIRE
Renverser la toilette sur le plancher (p. ex., sur
un coussin pour ne pas l'endommager), et
installer la rondelle de cire uniformément
autour de la collerette de vidange (garde), le
côté plus étroit de la rondelle vers la toilette.
Appliquer un mince trait de scellant autour de
la base de la toilette.
POSE DE LA TOILETTE SUR LA COLLERETTE
a. Dégager l'ouverture du renvoi dans le plancher et installer la
toilette sur la collerette de manière à ce que les boulons
passent à travers les trous de montage.
b. Installer sans serrer les rondelles et écrous de retenue. Le
côté des rondelles marqué «CE CÔTÉ EN HAUT » doit être
tourné vers le haut.
4
BOULON DE LA TOILETTE
ÉCROU
TROUSSE DE CACHE-BOULONS
Détacher les deux films protecteurs et
coller le cache-boulon sur la toilette.
Face arrière
Face avant
TROUSSE DE CACHE-BOULONS
BOULONS COLLERETTE
DE PLANCHER
RONDELLE DE CIRE
SCELLANT
ÉCROU
RONDELLE
DE DOUILLE
COLLERETTE
OUVERTURE
BOULON DE
LA TOILETTE
COLLERETTE
DE PLANCHER
BOULONS
DE LA
TOILETTE
RONDELLE
CONIQUE
ÉCROU DE
COUPLAGE
FERMETURE
DE L'EAU
RONDELLE
EXISTANTE
ÉCROU DE
COUPLAGE
EXISTANT
FERMETURE
DE L'EAU
RONDELLE
CONIQUE
EXISTANTE
ÉCROU DE
COUPLAGE
FERMETURE
DE L'EAU FERMETURE DE L'EAU
ÉCROU DE
COUPLAGE
TUYAU DE MÉTAL
HÉLICOÏDAL

11
910
Ouvrir l'alimentation d'eau.
Plonger le FLOTTEUR sous
l'eau pendant 30 secondes.
Régler le niveau de l'eau en
tournant la TIGE DE RÉGLAGE
DE NIVEAU D'EAU et en
faisant monter et descendre le
FLOTTEUR.
- 3 - 7301690-100FR Rev. C
BOUTONS POUSSOIR DE CHASSE
• Le bouton grand débit doit être aligné avec
l’actionneur blanc sur la tour d’évacuation du
réservoir.
• Le bouton petit débit doit être aligné avec
l’actionneur gris sur la tour d’évacuation du réservoir.
• Le petit réservoir est complètement évacué lorsque
les deux boutons sont enfoncés en même temps.
BOUTON GRAND DÉBIT
POUR DÉCHETS
SOLIDES
1,6 gallon par chasse
6 litres par chasse
BOUTON PETIT DÉBIT
POUR DÉCHETS
LIQUIDES
1,1 gallon par chasse
4,1 litres par chasse
ASTUCES :
Avec le couvercle déposé, appuyer directement sur le bouton de chasse
dans le réservoir pour vous assurer du bon fonctionnement de la toilette.
Dans le cas contraire, suivre le guide de dépannage.
1. Poser les tiges filetées dans les trous au fond des boutons poussoirs à
environ 1/2 po (12 mm).
2. Serrer légèrement le contre-écrou.
3. Placer le couvercle sur le réservoir.
4. Pousser le bouton pour vérifier le fonctionnement. S'il faut une course
de la tige plus longue, desserrer le contre-écrou et tourner la tige filetée
dans le sens antihoraire d'un tour.
5. Replacer le couvercle. Répéter jusqu'à ce que l'évacuation soit finalisée.
6. Si la valve reste ouverte, tourner la tige filetée d'un tour dans le sens
horaire et serrer légèrement le contre-écrou.
12 ENTRETIEN ET NETTOYAGE
Pour nettoyer la toilette, laver avec de l'eau et un savon doux, rincer abondamment à l'eau propre et essuyer avec un chiffon doux. Éviter les
détergents, désinfectants ou les produits de nettoyage en aérosol. Ne JAMAIS utiliser de poudres à récurer abrasives ni de tampons abrasifs
sur votre siège de toilette. Certains produits chimiques et cosmétiques pour salles de bains peuvent endommager le fini du siège.
AVERTISSEMENT : Ne pas utiliser de nettoyants à l'intérieur du réservoir. Les produits contenant du chlore (hypochlorite de
calcium) peuvent endommager gravement la robinetterie dans le réservoir. Ces dommages peuvent causer des fuites et des bris.
American Standard n'est pas responsable des dommages causés à la robinetterie des réservoirs par l'utilisation de nettoyants
contenant du chlore (hypochlorite de calcium).
!
Poser et régler les tiges du
bouton poussoir pour
obtenir un dégagement
d'environ 1/16 po (1-1/2 mm)
entre l'extrémité de la tige et
le bouton du robinet.
SE REPORTER À L'ÉTAPE
11 - ASTUCES
IMPORTANT :
Réglage du flotteur de
remplissage
Si la chasse à petit débit ne
remplit pas la cuvette,
tourner la vis à oreilles dans
le sens antihoraire de un
tour, évacuer et répéter si
nécessaire.
Schéma 1
VOIR ÉTAPE 10
MAMELON DE REMPLISSAGE
TIGE
RONDELLE
DE DOUILLE
DEMI
16
14
12
10
8
6
4
2
Réglage de la tige
VOIR ÉTAPE 11
Contre-écrous
Tiges filetées
TUYAU DE
REMPLIS-
SAGE
FLOTTEUR
VALVE DE
REMPLIS-
SAGE
CORPS
DE
VALVE
HAUTEUR
RÉGLABLE
DOUILLE
FILETÉE
CONTRE-
ÉCROU
TIGE DE
RÉGLAGE DE
NIVEAU D'EAU

7301690-100FR Rev. C
L'eau ne chasse pas
Chasse lente ou
insuffisante
Fuite de la toilette
L'eau ne s'arrête pas
a. Alimentation de l'eau fermée.
b. Tuyau d'alimentation bloqué.
c. Sable ou débris s'est logé dans le régulateur de débit
d’eau.
a. Niveau d'eau du réservoir trop bas.
b. Niveau d'eau de la cuvette trop bas.
c. Alimentation de l'eau partiellement fermée.
d. Siphon ou tuyau de chute ou orifice partiellement bouché.
e. Pression d'eau à l'entrée trop faible.
a. Mauvais raccordements des tuyaux d’alimentation.
b. Mauvaise installation de la cuvette sur le plancher.
a. Joint d’étanchéité du clapet fuit ou déformé.
b. Sable ou débris logé dans le régulateur de débit d'eau.
c. Niveau d'eau réglé trop haut.
a. Ouvrir le robinet pour permettre à l'eau d'entrer dans le réservoir.
b.
Fermer le robinet, débrancher le tuyau du réservoir et vérifier les joints et rondelles. Remonter.
c. Voir également la rubrique Entretien Fluidmaster. (voir l'étape 13)
a. Vérifier que le niveau d'eau est réglé au repère à l'intérieur du réservoir.
b. Vérifier si le tube de remplissage est bien raccordé au régulateur de débit et au port de
valve de chasse. Régler le flotteur de remplissage vers le bas jusqu'à ce que l'eau soit
présente dans la cuvette. (voir l'étape 9)
c. Ouvrir le robinet d'alimentation à fond. S'assurer aussi que la dimension des tuyaux
d'alimentation en eau est appropriée.
d. Éliminer l’obstruction. Consulter un plombier, si nécessaire.
e. Pression minimale d'alimentation en eau - 20 psi. Attendre que le réservoir se remplisse.
a. Revoir les étapes 8a et 8b.
b. Revoir les étapes 4 à 6.
a. Nettoyer les débris de la surface scellante. Remplacer le joint du clapet si nécessaire.
b. Se reporter à l'étape 13 - Entretien Fluidmaster.
c. Régler le niveau de l'eau au repère au dos du réservoir.
GUIDE DE DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
- 4 -
PIÈCES DE RECHANGE
REMARQUE: « XXX » représente les options de couleur. Spécifier sur la commande.
DESCRIPTIONNUMÉRO DE PIÈCE
Couvercle de réservoir
Siège allongé à fermeture lente Contemporary
Trousse de cache-boulons
Valve d'admission
Valve de chasse double
Joint de valve de chasse double
Trousse de bouton poussoir
735169.XXX0A
5218.110.XXX
7381073-XXX0A
738565-457.0070A
7381206-400.0070A
7381213-100.0070A
7381203-200.0070A
13
• Vérifier que l'alimentation
d'eau est fermée. Enlever le
CAPUCHON de la valve en
levant le bras et en tournant le
dessus et le bras de 1/8e de
tour dans le sens antihoraire,
appuyer légèrement sur le
capuchon.
IMPORTANT :Toujours
débarrasser le système de
toute présence de sable et
de rouille.
• Ouvrir et fermer
l'alimentation d'eau
à
quelques reprises tout en
maintenant le contenant au
dessus de la valve dont le
capuchon est enlevé, pour
éviter d'être éclaboussé.
Laisser l'alimentation d'eau
fermée.
• Introduire les languettes et
tourner de 1/8e de tour dans
le sens horaire pour reposer le
CAPUCHON. VÉRIFIER QUE
L'EMBOUT EST TOURNÉ EN
POSITION VERROUILLÉE. SI
LE CAPUCHON N'EST PAS
COMPLÈTEMENT SUR LA
POSITION VERROUILLÉE, IL
SE PEUT QUE LA VALVE NE
PUISSE S'OUVRIR.
Pour tout renseignement concernant le dépannage,
veuillez communiquer avec :
DÉPANNAGE
SI LA VALVE DE REMPLISSAGE SE FERME, MAIS CONTINUE À
FUIR LENTEMENT, répéter l'étape 13.
SI LA VALVE DE REMPLISSAGE S'OUVRE ET SE FERME LORSQUE
LA TOILETTE N'EST PAS UTILISÉE, cela indique qu'il y a une fuite
d'eau parce que :
• L'extrémité du tuyau de remplissage est insérée dans le tuyau de trop-
plein, sous le niveau d'eau dans le réservoir. Fixer le tuyau de remplis-
sage au tuyau de trop-plein à l'aide du collier de serrage «S» fourni.
• La valve de chasse fuit, car elle est trop usée, sale ou mal alignée avec
la boule ou le clapet de réservoir (remplacer par un clapet neuf).
S'IL N'EST PAS POSSIBLE D'OUVRIR OU DE FERMER LA VALVE DE
REMPLISSAGE ou SI LE REMPLISSAGE DU RÉSERVOIR DE L'EAU
SE FAIT TROP LENTEMENT après avoir utilisé la valve plusieurs
fois, il sera peut être nécessaire d'effectuer le remplacement du joint
d'étanchéité modèle 242 Fluidmaster.
Consultez le site Web www.fluidmaster.com pour trouver une
solution à vos problèmes de toilette.
© 2001 Fluidmaster, Inc.
® Marque de commerce enregistrée de Fluidmaster, Inc.
Il importe de toujours utiliser des pièces de rechange de qualité Fluidmaster pour l'entretien des
produits Fluidmaster. Fluidmaster ne peut être tenue responsable de tout dommage causé par
les produits utilisés avec les valves Fluidmaster n'ayant pas été fabriqués par Fluidmaster, Inc.
30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
SOULEVER
D'ABORD
LE BRAS
