American Standard EQUIX Series User manual

INSTRUCTIVO DE INSTALACIÓN
Installation Instructions EQUIX
SERIE EQUIX
Sanitario de una pieza
One piece toilet
1.28 Gpf.
4.8 Lpf.
Ref. 2425048.color

2
Introducción
Introduction
Herramientas recomendadas
Recommended tools
Llave ajustable
Adjustable wrench
Taladro
Drill driver
Gafas de seguridad
Security glasses
Flexómetro
Tape measure
Espátula
Putty knife
Llavedetubo
Pipe wrench
Bisturí
Scalpel
Destornilladores
(pala y estrella)
Screw driver
(flatblade - phillips)
Marcador
Marker
Nivel
Level
Escuadra
Square
¡Gracias por preferir productos AMERICANSTANDARD!
Conel fin de facilitar el proceso de instalación lea cuidadosamente las siguientes instrucciones
antes de comenzar. Además observe las herramientas recomendadas y los componentes
requeridos. Cuidadosamente desempaque y examine suproducto, verificando que se encuentre
en buen estado.
Thanks to prefer AMERICAN STANDARD products!
To help with the installation process, please readthese instructions
carefully before you begin. Also, review the recommended tools and required components; carefully
unpack and check all parts.
Presión recomendada de uso: 20 PSI mín - 80 PSI máx.
Importante conservar el INSTRUCTIVO DE INSTALACIÓN durante todo el periodo
de utilización del producto.
pressure recommended: 20 PSI min - 80 PSI max.
Important to keep the INSTALLATION INSTRUCTIONS during all product is lifetime.

3
* NO es necesaria para todas las referencias sanitarias.
*NOT necessary to all toilet’s references.
Algunas de las referencias sanitarias vienen con estos componentes incluidos.
Some toilet’s references get inside this components.
Componentes requeridos
Required componentes
Brida plástica
Sealingflange
Manguera de suministro
Supplyline
Válvula de entrada
Fill valve
Anillo de cera*
Wax ring*
Quitar el inodoro viejo
Remove the old toilet
A. Cierre la válvula de suministro de agua y descargue el agua del tanque
completamente.
Quite el agua del remanente en el tanque y de la taza con una toalla o esponja.
B. Desconecte y remueva la línea de suministro de agua. Nota:
Si va a reemplazar la válvula, primero cierre el suministro principal de agua.
C. Quite el equipo viejo de montaje( tapapernos, tuerca, arandela metálica,
arandela plástica).
Remueva el inodoro y tape el tubo de drenaje en el piso para prevenir el
escape de los gases de la alcantarilla.
D. Remueva de la brida los pernos de anclaje y limpie todos los residuos de la
instalación anterior (cera , masilla, etc.) del área del piso donde se instalará
el nuevo inodoro.
NOTA: La superficie de montaje tiene que estar limpia y nivelada antes de
instalar el inodoro nuevo.
A. Close the water supply valve and discharge the water from the tank completely.
 Remove water from the remnant in the tank and from the bowl with a towel
or sponge.
B. Disconnect and remove the water supply line. Note:
If you are replacing the valve, first turn off the main water supply.
C. Remove old mounting hardware (cap, nut, metal washer, plastic washer).
Remove the toilet and cover the drain tube on the floor to prevent gas from
escaping of the sewer.
D. Remove the anchor bolts from the flange and clean all debris from the previous
installation (Wax, mastic, etc.) of the floor area where the new toilet will be
installed.
NOTE: The mounting surface must be clean and level before installing the
new toilet.

4

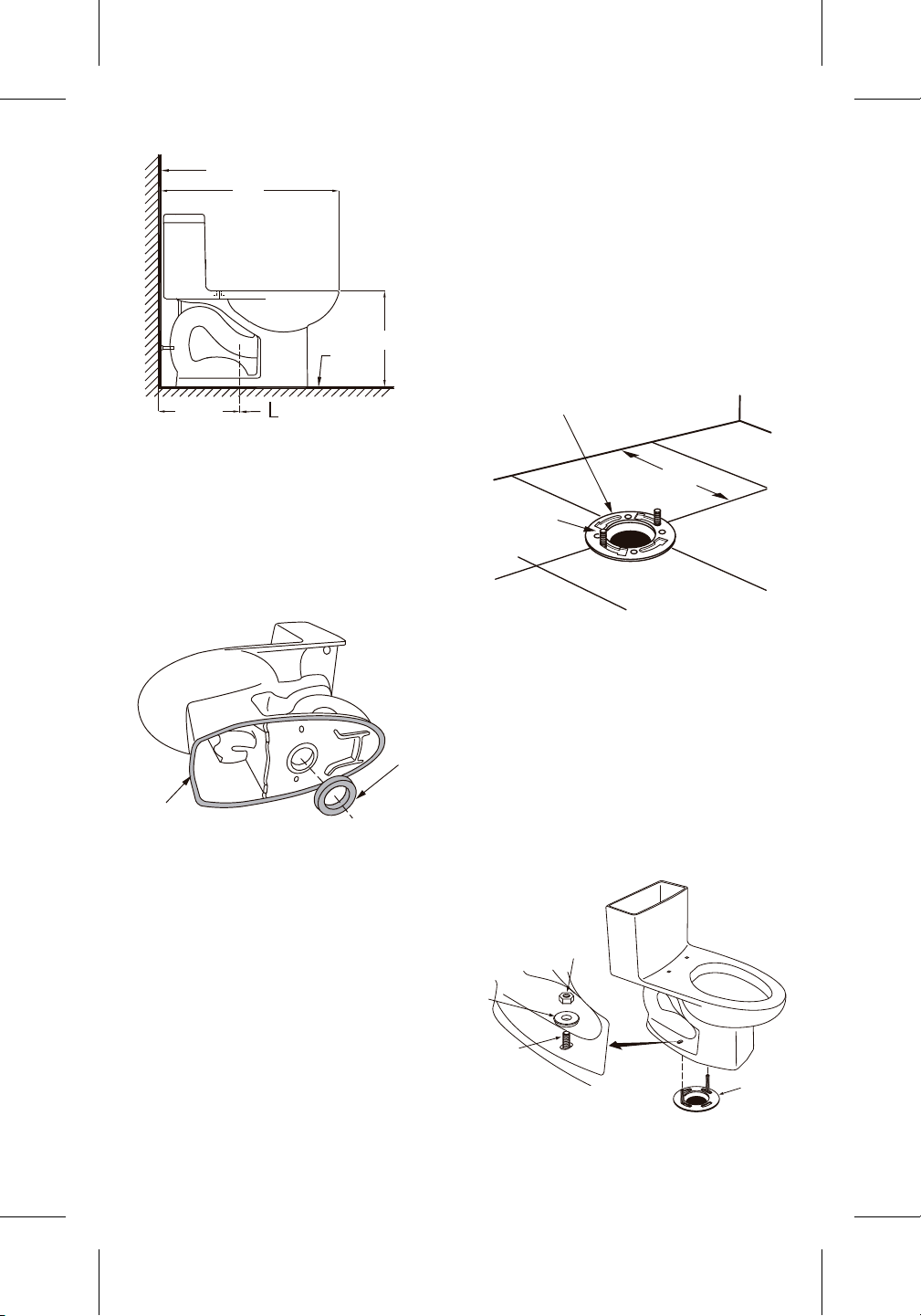

Instalación
Installation
Instale los tornillos de instalación del inodoro
en el canal de la brida, gire 90° y acomóde
a 12" (305 mm) de la pared.
2.
Install the installation screws odorless in flange
channel, rotate 90° and accommodates 12"
(305 mm) from the wall.
REBORDE DEL INODORO
TORNILLOS
DE FIJACIÓN
DEL INODORO
305 (12”)
3.
INSTALLING THE WAX SEAL: Invert the toilet
on the floor (protect it with a prevent damage),
and install the wax ring evenly around the
water outlet flange.
Apply a thinner edge of sealant around the
base of the toilet.
INSTALACIÓN DEL SELLO DE CERA: Invierta
el inodoro en el piso (protéjalo con una
almohadilla para prevenir daño), e instale el
anillo de cera de manera uniforme alrededor
del reborde de salida del agua.
Aplique un borde delgado de sellador
alrededor de la base del inodoro.
SELLO
DE CERA
SELLADOR
PARED TERMINADA
690
305 (12”)
370
N.P.T.
DE DESAGÜE
C
ATENCIÓN -DIMENSIONES (nominales) :
NOTA: La distancia mínima debe ser 12”
(305 mm) entre la pared y la línea central
(aproximado) del conector (salida del agua).
1.
ATTENTION -DIMENSIONS (nominal):
NOTE: The minimum distance should be 12"
(305 mm) between the wall and the center line
(approximate) of the connector (water outlet).
T
H
I
S
S
I
D
E
U
P
EMPAQUE
TUERCA
BRIDA
PERNO
4.
COLOCACIÓN DEL INODORO SOBRE LA BRIDA
A.Desconecte la abertura de desechos del piso
e instale el inodoro sobre la brida de manera
que los tornillos de fijación salgan por los
agujeros de montaje.
B.Instale sin apretar las arandelas de retención
y las tuercas.
El lado de las arandelas marcado con
"THIS SIDE UP" (Este lado hacia arriba) debe
ir hacia arriba.
PLACEMENT OF THE TOILET ON THE FLANGE
A.Disconnect the debris opening from the floor
and install the toilet on the flange so that the
set screws come out through the mounting holes.
B.Install tightening washers and nuts. The side
of the washers marked with "THIS SIDE UP"
should go up.

5

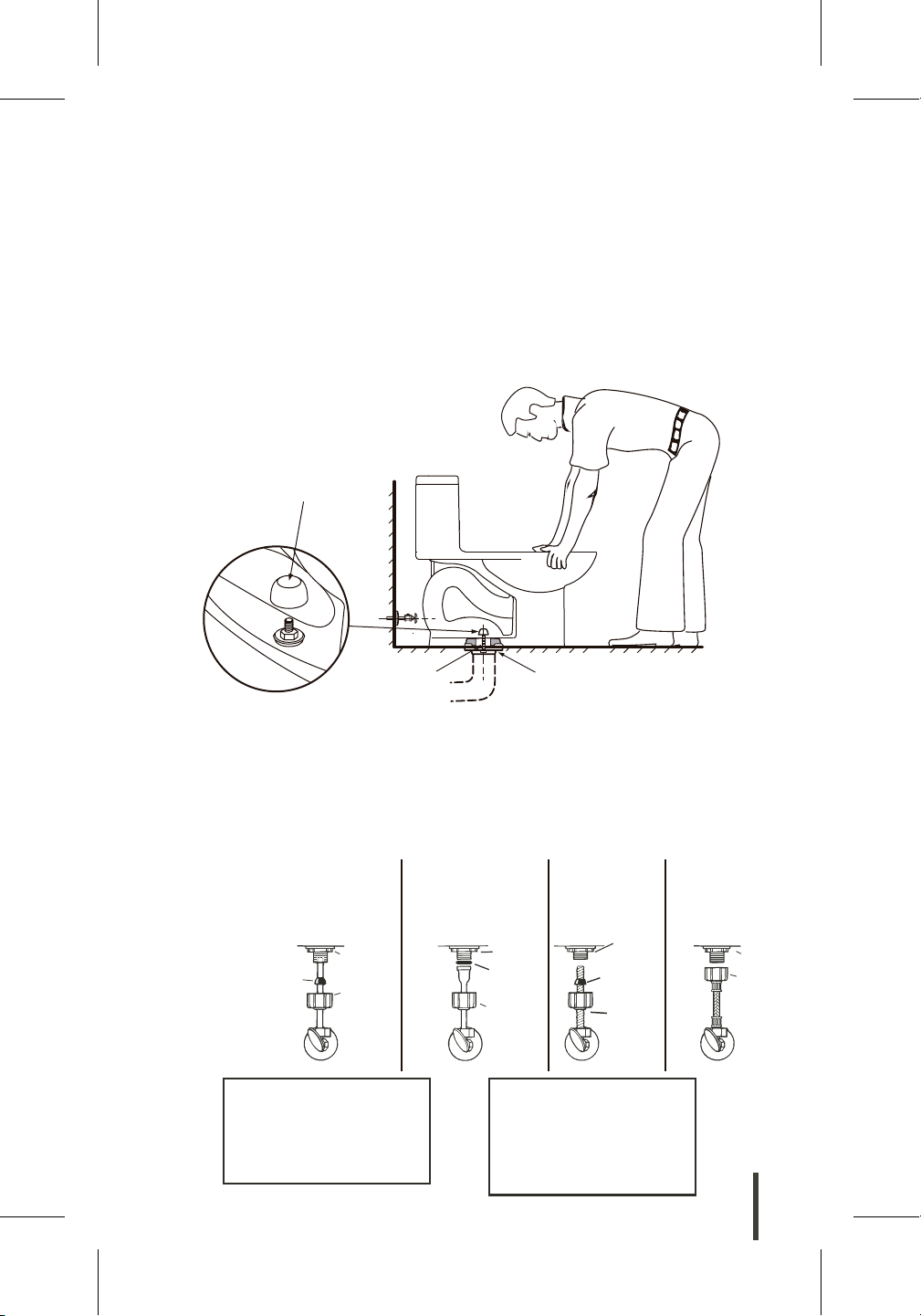

INSTALACIÓN DEL INODORO: Alinee el inodoro con la pared y, con un movimiento de vaivén,
presione la taza completamente sobre el anillo de cera y el reborde. De manera alternada, apriete
las tuercas hasta que el inodoro quede firmemente asentado en el piso.
PRECAUCIÓN:¡NO APRIETE EXCESIVAMENTE LAS TUERCAS O SE PUEDE DAÑAR LA BASE!
B. Instale las tapas sobre las arandelas. (Si es necesario, corte los tornillos a la altura adecuada
antes de instalar las tapas.)
C. Alise el borde de sellador alrededor de la base. Remueva el exceso de sellador.
5.
INSTALLING THE TOILET
Align the toilet with the wall and, with a reciprocating movement, press the cup completely over the
wax ring and the flange. Alternately, tighten the nuts until the toilet is firmly seated on the floor.
CAUTION: DO NOT OVER TIGHTEN THE NUTS OR THE BASE MAY BE DAMAGED!
B. Install the caps on the washers. (If necessary, cut screws to proper height before installing covers.)
C. Smooth the sealant edge around the base. Remove excess sealant.
Antes de continuar, determinar el tipo de unión entre el suministro de agua que se muestran a
continuación y utilice las piezas de montaje apropiadas que requiere para volver a conectar
correctamente el suministro de agua. No utilice masilla para sellar estos accesorios.
6.
Before proceeding, determine the type of connection between the water supply shown and then
use the appropriate mounting hardware required to reconnect properly the water supply.
Do not use putty to seal these accessories.
PRECAUCIÓN: No usar el sello
cónico con una línea plástica
de suministro de agua
CAUTION: do not use the conical
seal with one plastic line of
water supply
ATENCIÓN: Apretar demasiado
la tuerca de acoplamiento
puede resultar en la rotura y/o
el derrame de agua.
CAUTION: Tighten too much the
coupling nut may result in
breakage and / or the water spill.
Estas partes se deben de utilizar según
la ilustración para asegurar la conexión
hermética.
El uso de tuerca suministradas puede
dar lugar a fugas de agua.
El tubo de suministro de agua o la
tubería debe estandard por lo menos
1/2" dentro de vástago roscado de la
válvula (no aplica para tubos con brida).
These parts must be used according
to the illustration to ensure the hermetic
connection.
The use of nut supplied can lead to
water leakage.
The water supply pipe or the pipe must
be standard at least 1/2 "inside stem
Valve thread (not applicable).
For flanged tubes).
METAL/ TUBERÍA
DE COBRE
METAL / PIPE
COPPERMADE
CIERRE DE
AGUA
WATER
CLOSURE
TUERCA
NUTS
SELLO
CÓNICO
SEAL
CONICAL
TUERCA DE
ACOPLAMIENTO
NUT OF
COUPLING
METÁLICO
CON FLANGER
METAL
WITH FLANGER
NUT
PROVIDED
TUERCA
SUMINISTRADA
CIERRE DE
AGUA
WATER
CLOSURE
TUERCA
NUTS
TUERCA DE
ACOPLAMIENTO
SUMINISTRADA
NUT OF
COUPLING
PROVIDED
Usar la tuerca y sello suministrado.
Use the supplied nut and seal.
METÁLICO
ESPIRAL
METAL
SPIRAL
CIERRE DE
AGUA
WATER
CLOSURE
TUERCA
NUTS
SELLO CÓNICO
SUMINISTRADA
SEAL CONICAL
PROVIDED
TUERCA DE
ACOPLAMIENTO
NUT OF
COUPLING
Usar el cono para espiral
sumnistrado
Use the spiral cone
Submitted
CONECTOR DE
VINIL TRENZADO
CONNECTOR OF
BRAIDED VINYL
TUERCA DE
ACOPLAMIENTO
NUT OF
COUPLING
CIERRE DE
AGUA
WATER
CLOSURE
TUERCA
NUTS
Todas las partes incluidas.
No adicione otro tipo de sellos.
All parts included.
Do not add any other type of stamps.
PERNOS CONECTOR DEL DESAGÜE
TAPA PERNO

6
CL
Con arandelas correctas en su lugar apriete
la tuerca de acoplamiento 1/4 vuelta.
No priete demasiado
7.
With correct washers in place tighten the
coupling nut 1/4 turn.
Do not press too much
Ajuste del suministro de agua.
Sumerja el flotador debajo del agua por unos
30 segundos.
Ajuste el agua hasta el nivel deseado girado
la barra de ajuste del nivel de agua, moviendo
el flotador hacia arriba y hacia abajo.
9.
Adjusting the water supply.
Submerge the float under water for about
30 seconds.
Adjust the water to the desired level turned the
water level adjustment bar, moving the float up
and down.
8.
ADJUSTMENTS:
A. Adjust the water level. This must be adjusted
To the level indicated by the tank by setting
of the float.
B. If the bowl does not discharge water, it may
be necessary adjust the discharge valve chain.
All you have to do is remove the chain from
the fastener, tighten the chain and reinsert it
into the lifting rod.
Make sure the chain is not too tight.
AJUSTES:
A. Ajuste el nivel del agua. Ésta debe ajustarse
al nivel que indica el tanque mediante el ajuste
del flotador.
B. Si la taza no descarga agua, puede ser
necesario ajustar la cadena de la válvula de
descarga. Todo lo que debe hacer es retirar
la cadena del sujetador, tensar la cadena y
volver a insertarla en la varilla elevadora.
Asegúrese de que la cadena no quede
demasiado tirante.
PIEZAS PARA LA
CONEXIÓN DEL AGUA
TUERCA DE ACOPLAMIENTO
(AJUSTAR A MANO SOLAMENTE)
UNIÓN
FLOTADOR
CUERPO DE
LA VÁLVULA
ALTURA
AJUSTABLE
TUERCA
ROSCA
TAPA BRAZO
NIVEL DE AGUA
AJUSTABLE
CL
BOTÓN ACCIONADOR
VÁLVULA DE
DESCARGA
BRAZO DEL
BOTÓN
ACCIONADOR
MARCA DE ALTURA
CRITICA (C.L.) USAR 1”
DE AGUA POR ARRIBA
DE LA MARCA

7
Mantenimiento y limpieza:
Maintenance and cleaning:
Mantenimiento y limpieza: Al limpiar el inodoro, lave con agua jabonosa, enjuague bien con agua limpia y
seque con un paño suave.
Evite detergentes, desinfectantes o productos de limpieza (aereosol). NUNCA use polvos abrasivos para
limpiar o esponjas abrasivas en el asiento del inodoro. Algunas sustancias químicas del cuarto de baño y
cosméticos pueden dañar el acabado del asiento.
ADVERTENCIA: No utilice productos de limpieza en el tanque. Los productos que contienen cloro
(hipoclorito de calcio) puede dañar seriamente los accesorios del tanque. Este daño puede causar fugas y
daños a la propiedad. American Standard no será responsable de cualquier daño montaje del tanque
causado por el uso de limpiadores que contengan cloro (hipoclorito de calcio).
ADVERTENCIA: no use masilla de plomero, aditivos para tuberías o cualquier otro sellador en la conexión
de suministro de agua a este tanque. Si la conexión da fugas después de apretar la mano, vuelva a colocar
la línea de suministro.
Si la conexión sigue con fuga con la línea de alimentación, reemplace la válvula de llenado.
Maintenance and cleaning: When cleaning the toilet, wash with soapy water, rinse well with
clean water and
Dry with a soft cloth.
Avoid detergents, disinfectants or cleaning products (aereosol). NEVER use abrasive powders
to clean or abrasive sponges on the toilet seat. Some chemicals in the bathroom and cosmetics
can damage the seat finish.
WARNING: Do not use cleaning products in the tank. Products containing chlorine
(Calcium hypochlorite) can seriously damage tank accessories. This damage can cause leak
and property damage. American Standard will not be responsible for any damage tank assembly
caused by the use of cleaners containing chlorine (calcium hypochlorite).
WARNING: Do not use plumber's putty, pipe additives or any other sealant in the connection
Water supply to this tank. If the connection leaks after hand tightening, replace
tThe supply line.
If the connection continues to leak with the power line, replace the fill valve.

8

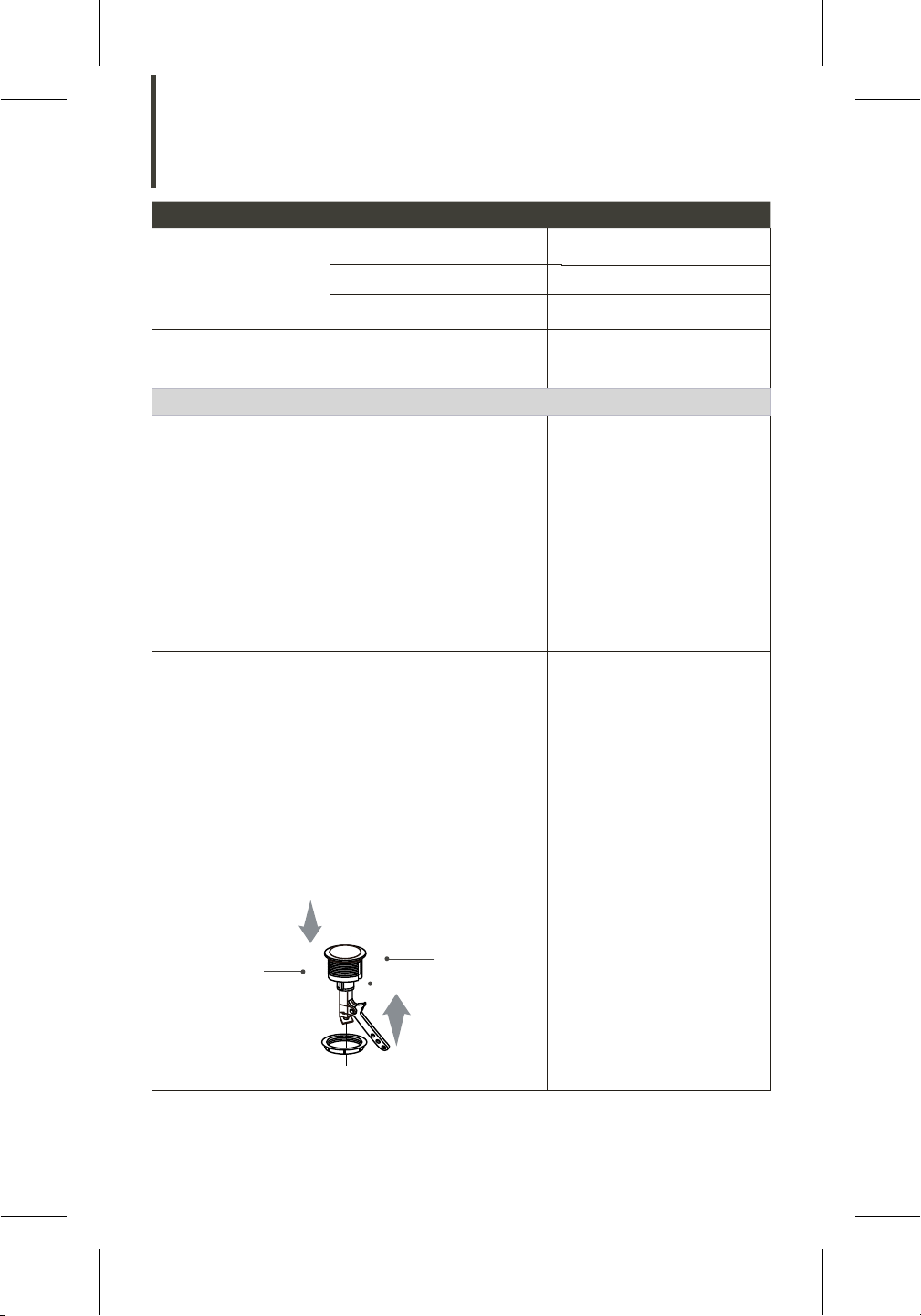

Solucionario de problemas
Troubleshooting
PROBLEMA / Trouble RAZÓN / Cause SOLUCIÓN / Solution
Válvula de entrada no llena
Fill valve does not full
La válvula de suministrono está abierta
Supply valve is not open
El filtro de la válvula está obstruido
Filter valve is obstructed
El flotador está obstruido
Cock is obstructed
Abra la válvulade suministro
Open the supply valve
Limpie el filtro de la válvula
Clean the filter valve
Retire obstrucciones alrededor del flot.
Remove obstructions around of cock
Fugas de agua al exterior
del sanitario
External leaks of toilet
La válvula de suministro está
desajustada
Supply valve is disadjusted
Ajuste el acople de la válvula de
entrada
Adjust the join of fill valve
Fugas de agua al interior
del sanitario
Internal leaks of toilet
La torre de la válvula de salida
está desajustada
Flush tower valve is disadjusted
Ajuste la válvula atornillando la
platina inferior que se encuentra
en la parte inferior de la válvula
de descarga
Adjust the valve screwing the lower
platenplaced on the bottom of
flush valve
Descarga lenta o se
requiere dejar oprimido el
botón para que funcione
Slow flush or require to
keep pressed the button for
working
Barras (vástagos) del botón no
están bajando completamente
para accionar el sistema
adecuadamente
Bars (stems) button do not go
down completely to work the
system appropriately
Desenrosque un poco la barra
o vástago hasta que se asegure
un contacto adecuado con los
accionadores
Unscrew a bit the bar or stem till
ensure proper contact with the
drives actuators
Accionamientos de
descarga total y parcial
están trocados
Total and partial flushes
drives are bartered
Sistema NO descarga al
oprimir el botón
System does not work to
press the button
El botón está instalado en posición
incorrecta
The button is installed on wrong
way
Barras o vástagos no están
alineados con los accionadores de
la válvula
Bars (stems) do not aligned with
the valve actuators
Desenrosque un poco la barra
o vástago hasta que se asegure
un contacto adecuado con los
accionadores
Unscrew a bit the bar or stem till
ensure proper contact with the
drives actuators
• Gire la tuerca del botón
• Verifique que la misma este
totalmente ajustada (Imagen 1)
• Turn the button nut
• Check it is totally
ensure on its place (Figure 1)
Tapa tanque
Tank lid Tuerca botón
Button nut
Cuerpo botón
Button body
PARA SANITARIOS DE ACCIONADOR SENCILLO SINGLE FLUSH VALVE TOILETS
Imagen 1/ Figure 1

9
Condiciones de garantía y devolución
Warranty and return conditions
Políticas y Devoluciones
• Toda devolución o cambio de producto deberá realizarla dentro de los 30 días siguientes de la fecha
de su factura.
• Toda devolución de producto debe estar en su empaque original, con sus accesorios, manual y póliza
de garantías según el caso que amerite.
• American Standard se reserva el derecho de cambiar las colecciones o descontinuar cualquier producto
sin previo aviso.
• No se pueden cambiar elementos o componentes de un kit o que sean parte de un producto.
• Los productos en oferta, liquidación, exhibición o promoción no aplican para cambio ni devoluciones.
Sobre dichos pro¬ductos no aplican garantías que correspondan a defectos estéticos del producto.
• En caso de reposición de producto, este deberá ser equivalente al valor del producto comprado
inicialmente; no se hará reposición con productos de mayor valor; en el caso que escoja un producto de
mayor valor tendrá que asumir el excedente.
• La garantía no aplica si permite que personas diferentes a American Standard y a sus técnicos ejecuten
modificaciones o reparaciones.
• Para cambio de productos y devoluciones por personal diferente al titular de la cuenta tenga presente:
o Persona Natural: Debe presentar carta autorizándolo y fotocopia de cedula.
o Persona Jurídica: Carta de la empresa membretada y con antigüedad menor a 30 días donde se autorice
a un tercero a reclamarla, fotocopia cedula, y Cámara de comercio.
• Cuando llegaran a aplicar, las devoluciones de dinero se realizarán a través del mismo medio de pago
utilizado por el Cliente y estarán sujetas a los tiempos del trámite para cada caso.
Recomendaciones
• Recuerde traer la medida del espacio en donde instalará su nuevo producto.
• Cuando reciba el producto, exija al personal de entregas la factura y revise el producto antes de firmar
el documento de entrega, verificando referencia, tamaño y color.
No se aceptan reclamos después de recibida la mercancía.
• Si tiene alguna novedad o inconformidad en la entrega del producto, por favor comuníquese de
inmediato al siguiente correo electrónico [email protected] o a la línea:
- Guatemala: (502)1-800-6240-109 / (502)2375-0600
- Costa Rica: (506)4001-4966 / (506)2519-5484
- Nicaragua: (505)1-800-2202-304 / [phone]
- Honduras:
Tegucigalpa: (504) 2221-1203 / (504)2221-1209
San Pedro Sula: (504)2558-0529 / (504)2558-0572
- Panamá: (507)8000-202
- El Salvador: (503)2136-8523
• Periódicamente revise posibles filtraciones y/o goteos de agua.
American Standard no se hará responsable por la afectación de los muebles por efecto de la humedad.

10
Tiempos de nuestra garantía
Warranty times
(Aplican a partir de la fecha de facturación del producto):
• Bañeras:
- Componentes y acrílico: 1 año de garantía.
• Grifería & Accesorios:
- Para instalación y uso en espacios residenciales: 10 años de garantía.
- Para instalación y uso de en espacios comerciales, hoteles o espacios de alto flujo de personas: 5 años.
- Para instalación y uso en espacios al aire libre o cercano a cuerpos de agua salada: 1 año.
• Lavamanos:
- Lavamanos de porcelana: de por vida.
- Lavamanos de resina: 3 años.
• Sanitarios:
- Tazas y tanque de porcelana: de por vida.
- Asientos sanitarios, pulsadores y manijas: 5 años.
- Grifería del tanque y componentes de plomería: 5 años.
- Componentes electrónicos (si aplica): 2 años.
• En ningún caso aplican garantías por mal uso, impacto, golpe o rayado, o por uso y/o adaptación de
piezas no originales de fábrica.
• En ningún caso aplican garantías por daños causados por la limpieza con productos no sugeridos
(abrasivos, ácidos o disolventes) o por contacto con elementos extraños tales como grasas, cintas o
residuos de pegantes.
• No aplican garantías por problemas y/o daños causados por la fluctuación de la presión del agua por
fuera de los límites especificados para el producto.
Los tiempos de garantía están sujetos al cumplimiento de las recomendaciones e instrucciones de
instalación, limpieza y uso que están la página de internet www.americanstandardca.com o solicítelo a su
Asesor Comercial.
Para mayor información comuníquese con nosotros a través de [email protected].
