Amprobe BAT-200 User manual

User Manual
• Mode d’emploi
• Bedienungshandbuch
• Manual d’Uso
• Manual de uso
BAT-200
Battery Tester
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

BAT-200
Battery Tester
Users Manual
September 2009, Rev.1
©2009 Amprobe Test Tools.
All rights reserved. Printed in China
English
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Limited Warranty and Limitation of Liability
Your Amprobe product will be free from defects in material and
workmanship for 1 year from the date of purchase. This warranty
does not cover disposable batteries or damage from accident,
neglect, misuse, alteration, contamination, or abnormal conditions
of operation or handling. Amprobe’s warranty obligation is
limited, at Amprobe’s option, to refund of the purchase price,
free of charge repair, or replacement of a defective product . To
obtain service during the warranty period, return the product
with proof of purchase to an authorized Amprobe Test Tools
Service Center or to an Amprobe dealer or distributor. This
warranty is your only remedy . All other warranties - whether
express, implied or statutory - including implied warranties of
fitness for a particular purpose or merchantability, are hereby
excluded. Neither Amprobe nor its parent company or affiliates
shall be liable for any special, indirect, incidental or consequential
damages or losses, arising from any cause or theory. Since some
states or countries do not allow the exclusion or limitation of an
implied warranty or of incidental or consequential damages, this
limitation of liability may not apply to you.
Repair
All test tools returned for warranty or non-warranty repair or
for calibration should be accompanied by the following: your
name, company’s name, address, telephone number, and proof of
purchase. Additionally, please include a brief description of the
problem or the service requested and include the test leads with
the meter. Non-warranty repair or replacement charges should be
remitted in the form of a check, a money order, credit card with
expiration date, or a purchase order made payable to Amprobe®
Test Tools.
In-Warranty Repairs and Replacement – All Countries
Please read the warranty statement and check your battery before
requesting repair. During the warranty period any defective test
tool can be returned to your Amprobe® Test Tools distributor
distributors near you. Additionally, in the United States and
Canada In-Warranty repair and replacement units can also be sent
to a Amprobe® Test Tools Service Center (see address below).
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Non-Warranty Repairs and Replacement – US and Canada
Non-warranty repairs in the United States and Canada should be
sent to a Amprobe® Test Tools Service Center. Call Amprobe® Test
Tools or inquire at your point of purchase for current repair and
replacement rates.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

1
BAT-200 Battery Tester
1
2
3

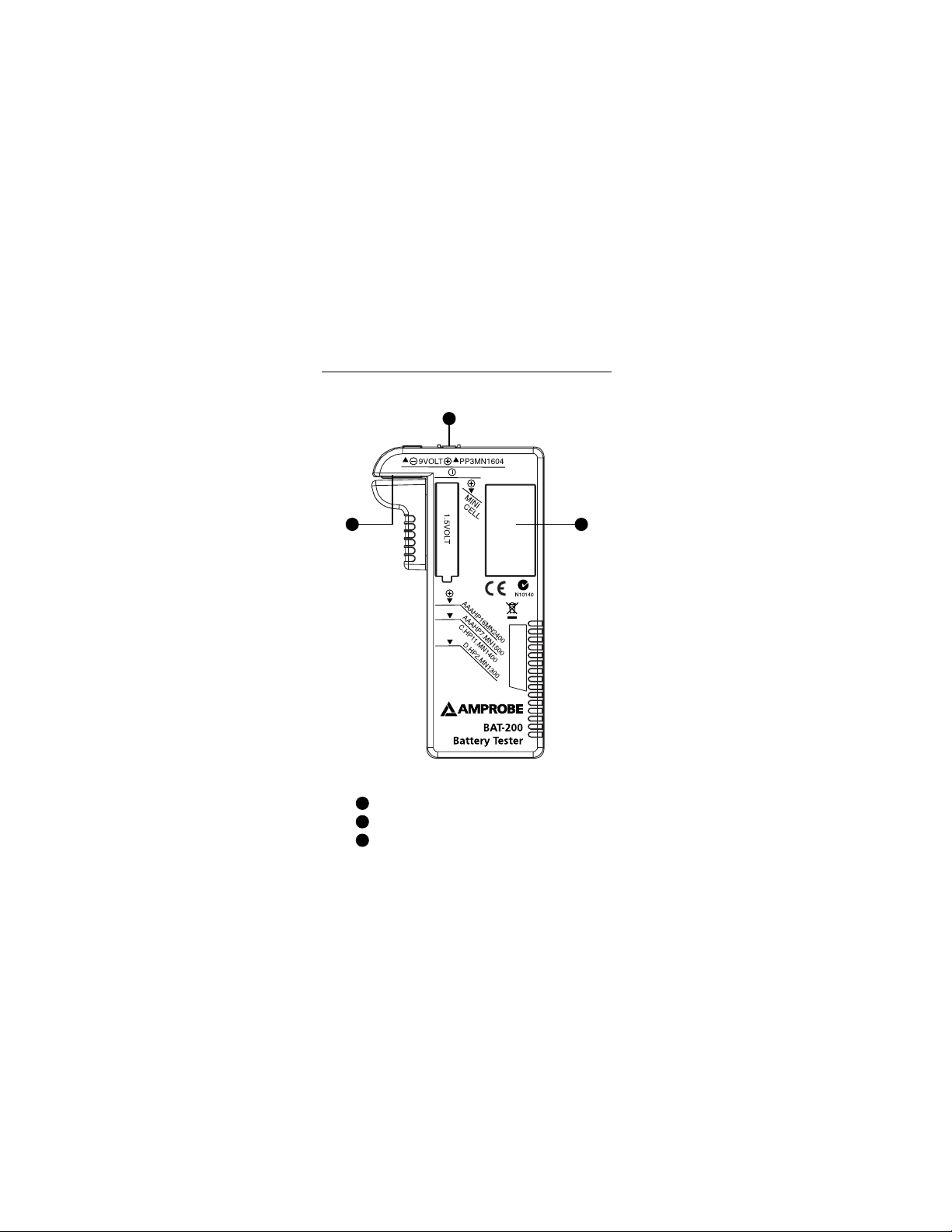

Battery Condition Meter
1.5v Battery Terminal Contactor Caliper
9v Battery Terminal Contactors
12
3
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

1
CONTENTS
SYMBOLS...........................................................................2
UNPACKING AND INSPECTION ........................................2
INTRODUCTION .................................................................2
FEATURES .......................................................................... 3
OPERATION........................................................................ 3
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2
3
SYMBOLS
Caution! Refer to the explanation in this Manual
Conforms to relevant Australian standards
Complies with European Directives
Do not dispose of this clamp meter as unsorted
municipal waste. Contact a qualified recycler for
disposal.

WARNING and PRECAUTIONS
• Do not operate this instrument in the presence
of gasoline, natural as, propane, or in other
combustible atmospheres.
• The battery tester is activated by the battery
being checked. Keep test time as short as possible,
to avoid uneccessary battery drain.
UNPACKING AND INSPECTION
Your shipping carton should include:
1 BAT-200 Battery Tester
1 Users manual
If any of the items are damaged or missing, return
the complete package to the place of purchase for an
exchange.
INTRODUCTION
Check the batteries! Battery failure is often the common
cause for the sensor or instrument failure. Simple to use!
Portable universal battery tester for the standard and
rechargeable types batteries.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2
3
FEATURES
• Measuring for Multiple battery types
• Available for 1.5V and 9V battery
• Easy-to-read color-coded display with “Good”,
“Low” and “Replace/Recharge” indicators
• Works with standard and rechargeable batteries
OPERATION
Reading The Meter

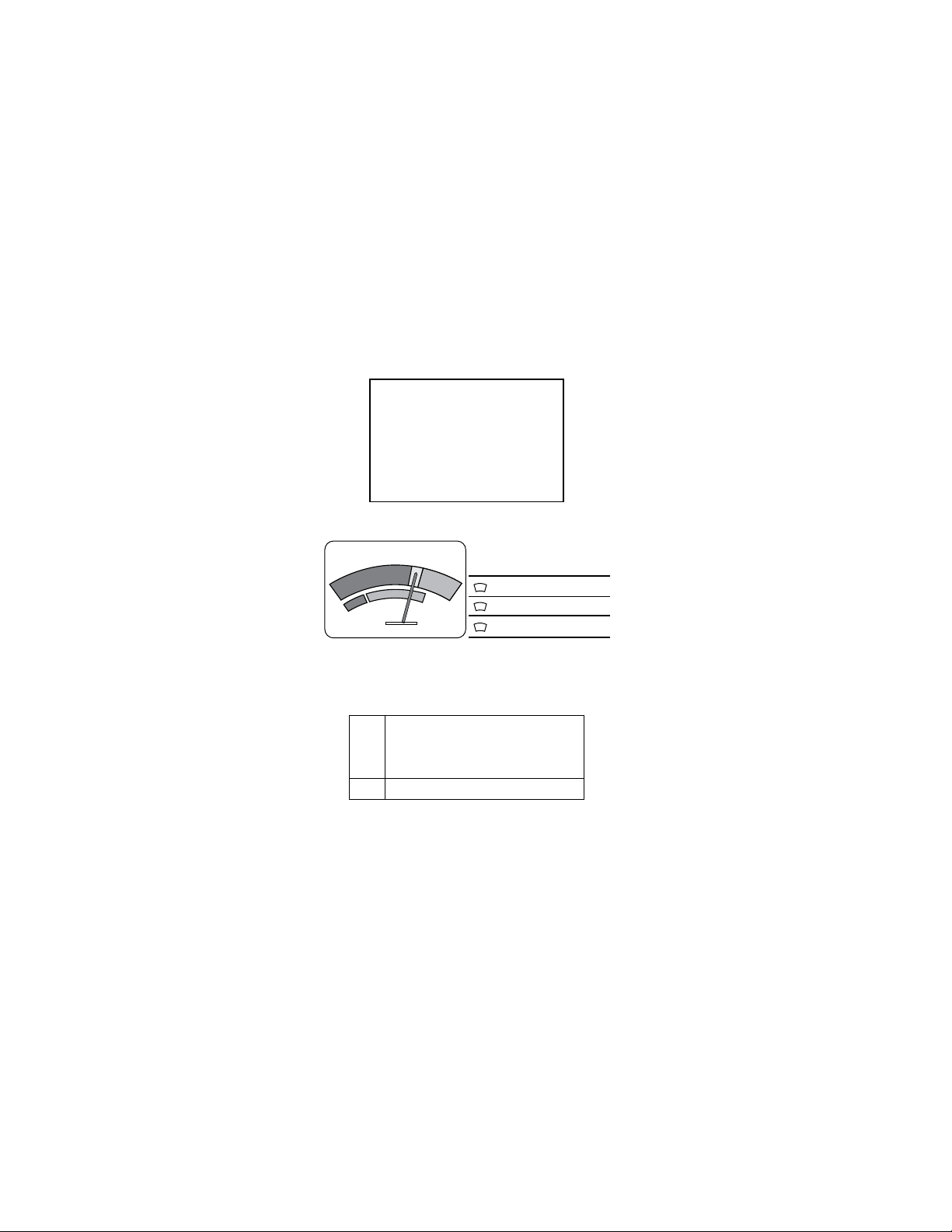

For 1.5V and 9V batteries, read off upper scale.

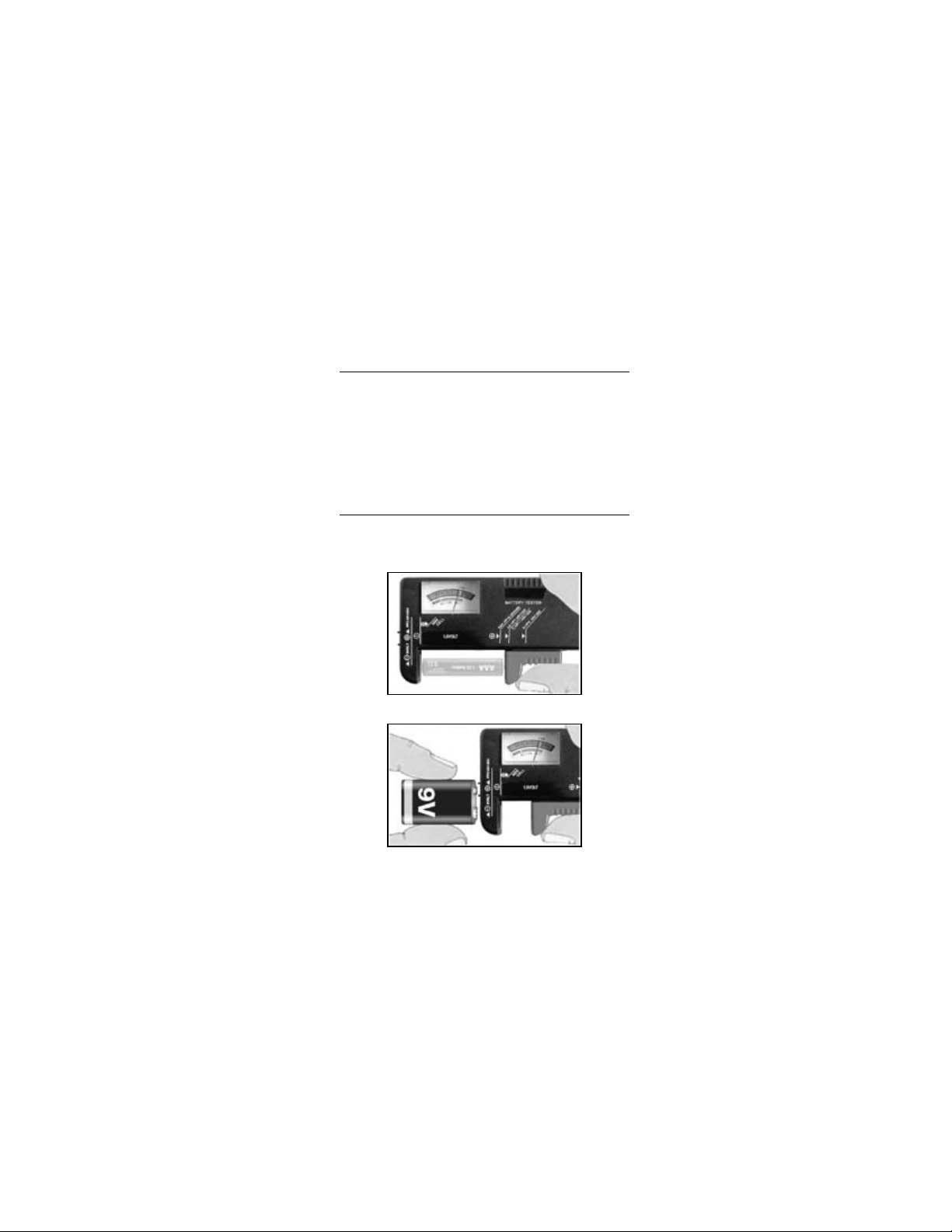

Connect the 1.5V Battery
Connect the 9V Battery
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

For 1.5V button cells, read off “BUTTON BATT” scale.4.
R
E
P
L
A
C
E
B
U
T
T
O
N
B
A
T
T
G
O
O
D
L
O
W
If needle does not move,check that battery is touching
both contacts before assuming that it is completely dead.
The Battery Tester may be used to test the following
sizes:
1.5V AAA, SH16, MN2400, R03
AA, HP7, MN1500, UM3
C, HP11.MN1400, SO11, LR14, UM2
D, HP2, MN1399, SP2, R20,UM1
9V PP3,MN1604,6F22,006P
Red = Replace
Yellow = Low Power
Green = Good
Connect the 1.5V button cells
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

BAT-200
Testeur de pile
Mode d’emploi
Septembre 2009, rév. 1
©2009 Amprobe Test Tools.
Tous droits réservés. Imprimé en Chine.
Français
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Limites de garantie et de responsabilité
Amprobe garantit l’absence de vices de matériaux et de
fabrication de ce produit pendant une période d’un an prenant
effet à la date d’achat. Cette garantie ne s’applique pas aux
fusibles, aux piles jetables ni à tout produit mal utilisé, modifié,
contaminé, négligé ou endommagé par accident ou soumis
à des conditions anormales d’utilisation et de manipulation.
Les revendeurs n’ont pas l’autorisation de prolonger toute autre
garantie au nom d’Amprobe. Pour bénéficier de la garantie,
renvoyez le produit accompagné d’un justificatif d’achat
auprès d’un centre de services agréé par Amprobe Test Tools ou
d’un distributeur ou d’un revendeur Amprobe. Voir la section
Réparation pour tous les détails. LA PRESENTE GARANTIE EST
LE SEUL ET EXCLUSIF RECOURS DE L’UTILISATEUR. TOUTES
AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES,
NOTAMMENT LES GARANTIES DE QUALITE MARCHANDE OU
D’ADAPTATION A UN OBJECTIF PARTICULIER SONT EXCLUES
PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN CAS
TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS,
ACCIDENTELS OU CONSECUTIFS, NI D’AUCUNS DEGATS OU
PERTES DE DONNEES, SUR UNE BASE CONTRACTUELLE, EXTRA-
CONTRACTUELLE OU AUTRE. Etant donné que certaines
juridictions n’admettent pas les limitations d’une condition
de garantie implicite ou l’exclusion ou la limitation de dégâts
accidentels ou consécutifs, il se peut que les limitations et les
exclusions de cette garantie ne s’appliquent pas à votre cas.
Réparation
Tous les outils de test renvoyés pour être réparés au titre de la
garantie doivent être accompagnés des éléments suivants : nom,
raison sociale, adresse, numéro de téléphone et justificatif d’achat.
Ajoutez également une brève description du problème ou du
service demandé et incluez les cordons de test avec l’appareil.
Les frais de remplacement ou de réparation hors garantie doivent
être acquittés par chèque, mandat, carte de crédit avec date
d’expiration, ou par bon de commande payable à l’ordre de
Amprobe®Test Tools.
Remplacements et réparations sous garantie – Tous pays
Veuillez lire la déclaration de garantie et vériez la pile avant
de demander une réparation. Pendant la période de garantie,
tout outil de test défectueux peut être renvoyé auprès de votre
distributeur Amprobe®Test Tools pour être échangé contre un
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

distributeurs dans votre région. Les appareils sous garantie devant
être remplacés ou réparés au Canada et aux Etats-Unis peuvent
également être envoyés dans un centre de services Amprobe®Test
Tools (voir les adresses ci-dessous).
Remplacements et réparations hors garantie – Canada et
Etats-Unis
Les appareils à réparer hors garantie au Canada et aux
Etats-Unis doivent être envoyés dans un centre de services
Amprobe®Test Tools. Appelez Amprobe®Test Tools ou
renseignez-vous auprès de votre lieu d’achat pour connaître
les tarifs en vigueur de remplacement ou de réparation.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

1
Testeur de pile BAT-200
1
2
3
Mesure de l’état de charge des piles
Bornier de contact de pile de 1,5 V
Bornier de contact de pile de 9 V
12
3
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

1
TABLE DES MATIÈRES
SYMBOLES.........................................................................2
DÉBALLAGE ET INSPECTION ............................................. 2
INTRODUCTION .................................................................2
FONCTIONNALITÉS............................................................ 3
FONCTIONNEMENT ...........................................................3
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2
3
SYMBOLES
Attention ! Se reporter aux explications de
ce manuel
Conforme aux directives de l’association
australienne de normalisation
Conforme aux directives européennes
Ne pas mettre cette pince au rebut parmi les
déchets ménagers. Consulter un centre de
recyclage homologué pour sa mise au rebut.
MISES EN GARDE et PRÉCAUTIONS
• Ne pas utiliser cet instrument en présence
d’essence, de gaz naturel, de propane ou dans les
atmosphères combustibles.
• Le testeur de pile est activé par la pile vériée.
Réduire au maximum la durée du test pour éviter
de décharger inutilement la pile.
DÉBALLAGE ET INSPECTION
Le carton d’emballage doit inclure les éléments suivants :
1 testeur de pile BAT-200
1 mode d’emploi
Si l’un de ces éléments est endommagé ou manquant,
renvoyez le contenu complet de l’emballage au lieu
d’achat pour l’échanger.
INTRODUCTION
Vérier les piles ! La défaillance de la pile est souvent
la cause du dysfonctionnement du capteur ou de
l’instrument. Simple à utiliser ! Testeur de pile universel
portable pour les piles standard et rechargeables.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

2
3
FONCTIONNALITÉS
• Mesure de types de piles multiples
• Disponible pour les piles de 1,5 et 9 V
• Afchage en couleurs facile à lire avec indicateurs
« Good » (Bon), « Low » (Faible) et « Replace/
Recharge » (Remplacer/Recharger)
• Fonctionne avec les piles standard et rechargeables
FONCTIONNEMENT
Lecture de l’appareil
Pour les piles de 1,5 V et 9 V, lisez la mesure sur l’échelle
supérieure.
Connexion de la pile de 1,5 V
Connexion de la pile de 9 V
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

4
Pour les piles boutons de 1,5 V, lisez la mesure sur
l’échelle 4 « BUTTON BATT ».
Si l’aiguille ne bouge pas, vérifiez que la pile touche
bien les deux contacts avant de penser qu’elle est
complètement déchargée.
Le testeur de pile peut être utilisé pour tester les tailles
de pile suivantes :
1,5 V AAA, SH16, MN2400, R03
AA, HP7, MN1500, UM3
C, HP11.MN1400, SO11, LR14, UM2
D, HP2, MN1399, SP2, R20, UM1
9 V PP3, MN1604, 6F22, 006P
Rouge = Remplacer
Jaune = Faible puissance
Vert = Charge bonne
Connexion des piles boutons de 1,5 V
R
E
P
L
A
C
E
B
U
T
T
O
N
B
A
T
T
G
O
O
D
L
O
W
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

4
BAT-200
Batterietester
Bedienungshandbuch
September 2009, Rev. 1
©2009 Amprobe Test Tools.
Alle Rechte vorbehalten. Gedruckt in China.
Deutsch
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Beschränkte Gewährleistung und Haftungsbeschränkung
Es wird gewährleistet, dass dieses Amprobe-Produkt für die
Dauer von einem Jahr ab dem Kaufdatum frei von Material- und
Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich
nicht auf Sicherungen, Einwegbatterien oder Schäden durch
Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale
Betriebsbedingungen bzw. unsachgemäße Handhabung. Die
Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung
im Namen von Amprobe zu erweitern. Um während der
Gewährleistungsperiode Serviceleistungen in Anspruch zu
nehmen, das Produkt mit Kaufnachweis an ein autorisiertes
Amprobe Test Tools Service-Center oder an einen Amprobe-
Fachhändler/-Distributor einsenden. Nähere Einzelheiten
siehe Abschnitt „Reparatur“. DIESE GEWÄHRLEISTUNG
STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH
AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH
GEREGELTEN ODER GESETZLICH VORGESCHRIEBENEN)
GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN
GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG
FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER
HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE,
INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE,
DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN.
Weil einige Staaten oder Länder den Ausschluss oder die
Einschränkung einer implizierten Gewährleistung sowie den
Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese
Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.
Reparatur
Zu allen Geräten, die zur Reparatur oder Kalibrierung im
Rahmen der Garantie oder außerhalb der Garantie eingesendet
werden, muss folgendes beigelegt werden: Name des Kunden,
Firmenname, Adresse, Telefonnummer und Kaufbeleg.
Zusätzlich bitte eine kurze Beschreibung des Problems oder der
gewünschten Wartung sowie die Messleitungen dem Messgerät
beilegen. Die Gebühren für außerhalb des Garantiezeitraums
durchgeführte Reparaturen oder für den Ersatz von Instrumenten
müssen per Scheck, Zahlungsanweisung oder Kreditkarte
(Kreditkartennummer mit Ablaufdatum) beglichen werden
oder es muss ein Auftrag auf Rechnung an Amprobe®Test Tools
formuliert werden.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]

Garantiereparaturen oder -austausch – Alle Länder
Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor
Reparaturen angefordert werden. Während der Garantieperiode
können alle defekten Geräte zum Umtausch gegen dasselbe oder
ein ähnliches Produkt an den Amprobe®Test Tools-Distributor
gesendet werden. Ein Verzeichnis der zuständigen Distributoren
USA und in Kanada Geräte an ein Amprobe®Test Tools Service-
Center (siehe Adresse unten) zur Reparatur oder zum Umtausch
eingesendet werden.
Reparaturen und Austausch außerhalb der Garantie – USA
und Kanada
Für Reparaturen außerhalb des Garantiezeitraums in den
Vereinigten Staaten und in Kanada werden die Geräte an ein
Amprobe®Test Tools Service-Center gesendet. Auskunft über die
derzeit geltenden Reparatur- und Austauschgebühren erhalten
Sie von Amprobe® Test Tools oder der Verkaufsstelle.
www.GlobalTestSupply.com
Find Quality Products Online at: [e-mail]
