Antop AT-122B User manual

AT-122B
PAPER THIN WORLD MAP
INDOOR HDTV ANTENNA
WITH BUILT-IN SMARTPASS AMPLIFIER
AND LTE FILTER

INSTRUCTIONS
Installation Instruction Manual
ANTOP’s New Generation Digital Technology
Your Paper-Thin World Map Indoor HDTV Antenna with Smartpass Amplifier and 4G LTE
Filter / AT-122B can be used anywhere indoors: at home or even with your Mobile
Home/RV. ANTOP’s New Generation Digital Technology allows you the flexibility to set up
your antenna in various locations and still receive a great digital reception.
• Smartpass Amplifier: all-in-one low-noise design allows easier connection, and delivers the
correct balance between short and long range reception.
• 4G LTE Filter: blocks 3G and 4G wireless signals to ensure noise-free digital TV reception.
• Unique 3D World Map Pattern: Imprinted sleek, stylish world map design with reversible
matte white back side provides visual appeal.
1
Below are instructions for installation. Please read through all the instructions before beginning
the installation procedure.
INSTRUCTIONS
1.Connecting
Connect the coaxial cable attached to the antenna to the ANTENNA/CABLE IN connector on
the back of the TV or converter box. Connect the USB cable between the DC socket in the
Smartpass Amplifier and an open USB port with DC 5V output on the back of the TV. If the
TV does not have a USB port with DC 5V output, use the included power adapter to power
the Smartpass Amplifier via wall outlet.
Indoor TV Antenna
Back of TV
CABLE IN
ANT/INUSB
1

2
3 . Locating and Placing
Test the antenna in multiple locations to find the best reception before mounting the
antenna. A high location or positioning the antenna toward the broadcast tower may
result in better reception.
2.Setting and Scanning
In the TV’s setup menu, set the mode to “Antenna” or “Air”, then, set TV to “Scan” for channels.
Consult the TV manual for detailed instructions.
CHANNEL SCAN
scanning for channels
2
The Smartpass Amplifier must be powered in order to function.
Push the smart switch On or Off and select the switching
with which more channels are received.
·Switch Off - The LED indicates yellow for normal reception.
·Switch On - The LED indicates green for stronger reception.
OFF/ONLED
Scan channels after each switching in the Smartpass Amplifier.
!

3
4.Mounting / Standing
4.1 Wall/Window Mounting
Secure the antenna with the provided double sided foam sticker on any non-metallic
structure, or mount on the wall with push pins.
With Sticker With Push Pins
Window Mounting
Table Lying/Standing
Wall Mounting

4

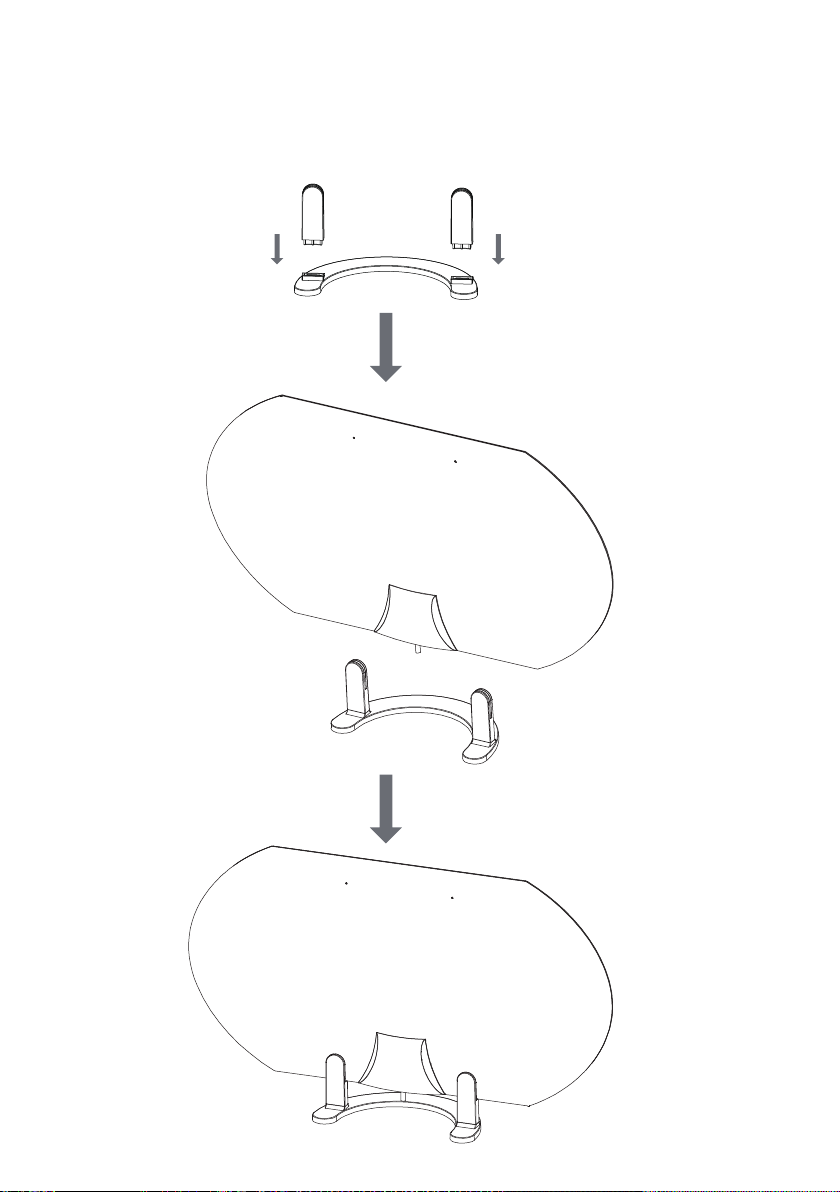

4.2 Table Stand Assembly
For desktop placing, the antenna can be mounted with the table stand included in the
package.

ANTOP ANTENNA INC Tel. [phone] Email: [email protected]
www.antopusa.com
Warranty Policy
Antop Antenna Inc., warranties its products for a period of one year from the
date of original purchase. The warranty is valid only with original proof of
purchase of the product. This warranty does not apply to any defects or
failures of product caused by neglect, misuse, negligence, accident, abuse,
mishandling, misapplication, alteration, modification, power outage, unautho-
rized/unreasonable use, or any uncontrollable environmental damage.
Exchange Replacement Service Agreement
Standard 1 year limited Manufactory warranty on Replacements of a product
or exchange due to malfunction, failure or defected, part(s), missing components
exchanges will be for the same item, model, Sku, within the 1 year purchased date.
No upgrades or exchanges for a different Model/Sku please send us an email
at [email protected] or contact our representatives for troubleshooting
For an RMA number email [email protected] to receive a replacement or
refund. When shipping an item back, you should consider using a traceable
shipping service such at tracking number or purchasing shipping insurance
especially for higher ticketed items.Exchanged products must be sent to: 2313 E
Philadelphia St. STE L Ontario CA 91761 and must contain an RMA number and
copy of proof of purchase.
For more information: 1(909) 947-8883 M – F from 9:00 AM to 5:30 PM (PST)
Return Refund Policy
Note: Standard 30-day money back and/or refunds to USA only. Returned merchandise
must have RMA number on box and one copy of proof of purchased inside package.
RMA number will be obtained in advance from Antop Antenna customer service
representative returns department. A stocking fee of 15% can be deducted from a
refund ask representative for further details.
Absolutely no refund after 30 days of purchase. For any return
or refund, customers should contact their place of purchase
to find out the retailer’s return policy.

INSTRUCTIONS
Manual de instrucciones para su instalación
Tecnología digital de última generación de ANTOP
Su Mini Antena de HDTV para interior con Smartpass Amplifier y 4G LTE Filter / AT-121B
se puede utilizar en cualquier lugar dentro de casa: en casa o incluso con su Mobile Home
/ RV. La nueva tecnología digital de nueva generación de ANTOP le permite tener la
flexibilidad necesaria para configurar su antena en varios lugares y recibir una gran
recepción digital.
• Amplifacador Smartpass: diseño todo-en-uno le permite una conexión más sencilla, y le
ofrece un correcto equilibrio entre la recepción de corto y largo alcance
• Filtro 4G LTE: bloquea las señales inalámbricas 3G y 4G para garantizar una recepción de
TV digital sin ruido.
• Patrón único del mapa del mundo 3D: Imprimió diseño liso, elegante del mapa del mundo
con la parte posterior reversa blanca mate
5
A continuación, se indican las instrucciones para la instalación en interiores. Lea todas las
instrucciones antes de comenzar el procedimiento de instalación.
INSTRUCCIONES
1.Conexión
Conecte el cable coaxial conectado a la antena al conector ANTENNA / CABLE IN en la parte
posterior del televisor o del convertidor. Conecte el cable USB entre el zócalo DC del amplifi-
cador Smartpass y un puerto USB abierto con salida DC 5V en la parte posterior del televisor.
Si el televisor no tiene un puerto USB con salida DC 5V, utilice el adaptador de alimentación
incluido para alimentar el amplificador Smartpass a través de un tomacorriente de pared.
Antena de TV de interior
Parte posterior
de la TV
CABLE IN
ANT/INUSB
1

6
3 . Ubicación y colocación
Pruebe la antena en varias ubicaciones para encontrar la mejor recepción antes de
montarla. Una ubicación alta o el posicionamiento de la antena hacia la torre de difusión
puede resultar en una mejor recepción.
2.Configuración y escaneo
En el menú de configuración de la televisión, ajuste el modo a "Antenna" o "Air" y, a continu-
ación, active la función "Scan" de la TV para buscar canales. Consulte el manual de la televisión
para obtener instrucciones detalladas.
Escaneo de canal
Búsqueda de canales
2
OFF/ONLED
!
Empuje Encender o Apagar y seleccione la opción con más
canales. La luz LED es de color amarillo para la recepción
normal. La luz LED es de color verde para la recepción más
fuerte.
Después de cada cambio de poder hacer una búsqueda de canales

7

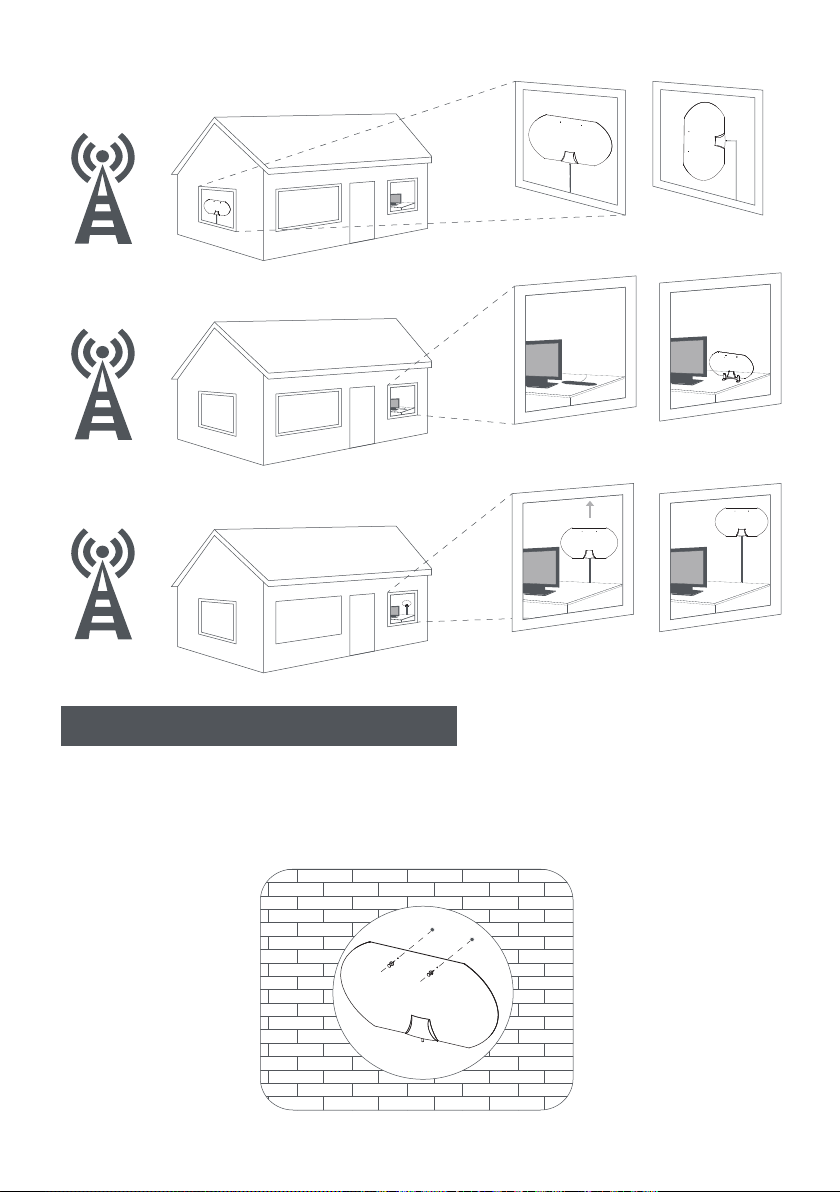

4.Montaje / Colocación
4.1 Montaje en pared / ventana
Asegure la antena con la etiqueta adhesiva de espuma de doble cara suministrada en
cualquier estructura no metálica, o monte en la pared con pasadores.
Con la etiqueta engomada Con pasadores de presión
Montaje de la ventana
Plano sobre mesa / de pie
Montaje en la pared

8

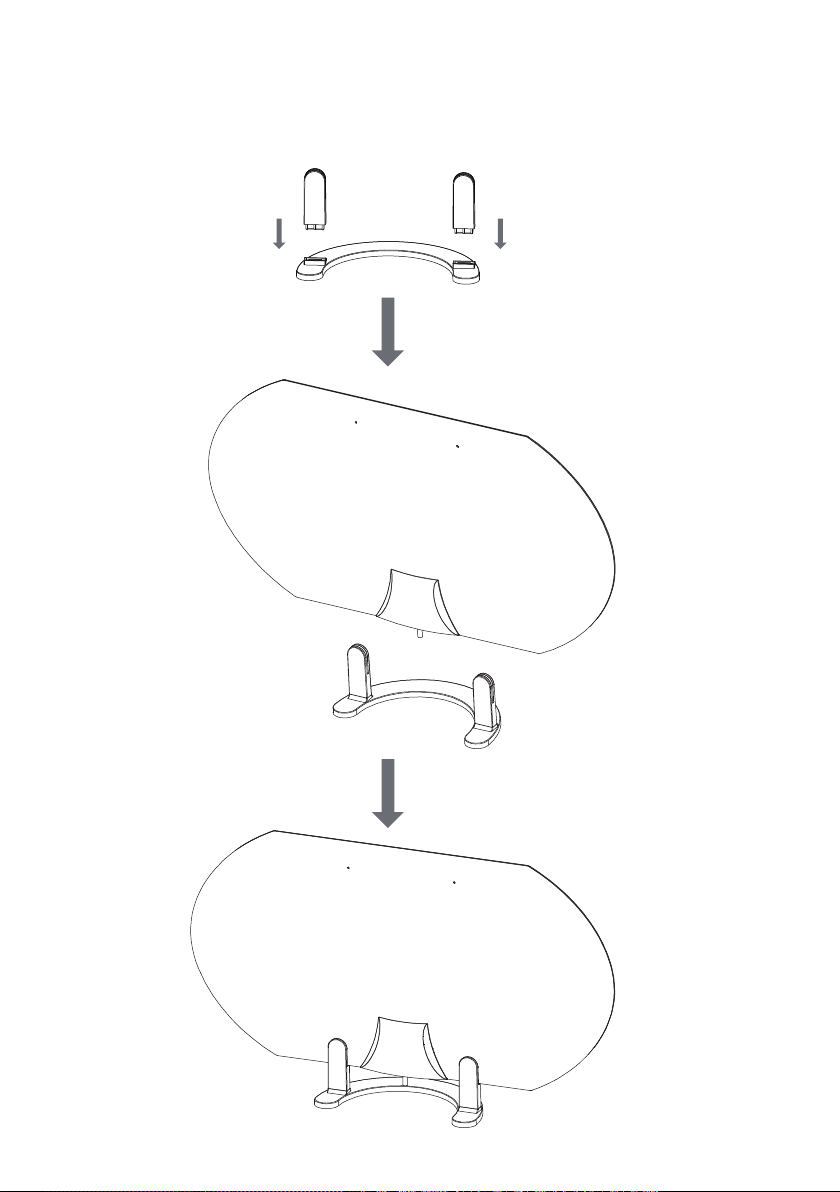

4.2 Montaje de la mesa
Para la colocación en el escritorio, la antena se puede montar con el soporte de mesa
incluido en el paquete.

ANTOP ANTENNA INC Tel. [phone] Email: [email protected]
www.antopusa.com
Póliza de garantía
Antop Antenna Inc., garantiza sus productos por un periodo de un año desde
la fecha de compra original. La garantía sólo es válida con el comprobante de
compra original del producto. Esta garantía no aplica para ningún defecto o
falla en el producto causados por negligencia, mal uso, accidentes, abuso,
maltrato, uso indebido, alteración, modificación, interrupción eléctrica, uso no
autorizado/no razonable, o cualquier daño causado por condiciones ambien-
tales no controlables.
Acuerdo de servicio para reemplazo de intercambio
Un (1) año de garantía estándar limitada de fabricación para intercambiar
productos debido a mal funcionamiento, falla o parte(s) defectuosa(s); los
intercambios de componentes faltantes serán para el mismo artículo, modelo,
SKU, dentro de un plazo de 1 año a partir de la fecha de compra. No se
harán intercambios por modelos/SKUs diferentes o mejores; por favor, envíe
un correo electrónico a [email protected], o póngase en contacto
con nuestros representantes de solución de problemas por correo electrónico
a [email protected] para obtener el número RMA y recibir un reembol-
so o reemplazo del producto. Al devolver un artículo, debe considerar el uso
de un trasportista con seguimiento del envío, como por ejemplo el número de
seguimiento o el seguro de envío de la compra, especialmente para artículos
de alto costo. Los productos para reposición deben enviarse a: 2313 E
Philadelphia St. STE L Ontario CA 91761, y deben llevar un número RMA y
copia del comprobante de la compra.
Para más información: Llame al 1(909) 947-8883 de lunes a viernes desde las
9:00 AM hasta las 5:30 PM (PST).
Política de reembolso/devolución
Nota: Devolución y/o reembolso de dinero en 30 días sólo en los EE. UU. La mercancía
devuelta debe tener el número RMA (Return Merchandise Authorization) en la caja y
una copia del comprobante de compra dentro del empaque. El número RMA se puede
obtener por adelantado de un representante de servicio al cliente perteneciente al
departamento de devoluciones de Antop Antenna. Una tarifa de reposición del 15 %
puede ser deducida de un reembolso; pregunte a un representante para más detalles.
No se hará ningún reembolso después de 30 días a partir de la
fecha de compra. Para cualquier reembolso por devolución, los
clientes deben ponerse en contacto con el establecimiento
donde hicieron la compra para averiguar la política de devolu-
ciones del comerciante.
