Antop AT-215BB Service manual

AT-215BB
CLEARBAR
SMARTPASS AMPLIFIED
INDOOR HDTV ANTENNA

INSTRUCTIONS
1 / Installation
Installation Instruction Manual
ANTOP’s New Generation Digital Technology
Your CLEARBAR Smartpass Amplified HDTV Antenna / AT-215BB is perfect for indoor use.
The CLEARBAR is part of ANTOP’s New Generation Digital Technology that allows you the
flexibility to set up your antenna in various locations and still receive a great digital reception.
Following are instructions for installation options for indoor table top use, wall mounted or
placed in an attic. Read through all instructions prior to beginning installation procedure.
Note: Although this antenna is great for indoor use, a higher mounting location or
placement positioned towards the broadcast tower may result in better reception. Install
the antenna as high as possible, and preferably with a clear path between the antenna
and the TV station transmitters. Trees, buildings, mountains, etc., can all impact the
performance of any antenna. This antenna can also be placed in attic.
• Smartpass Amplifier: all-in-one design allows easier connection, delivers correct
balance between short and long range reception.
• 4G LTE filter: blocks 3G and 4G wireless signals to ensure noise-free digital TV
reception.
1.1
1

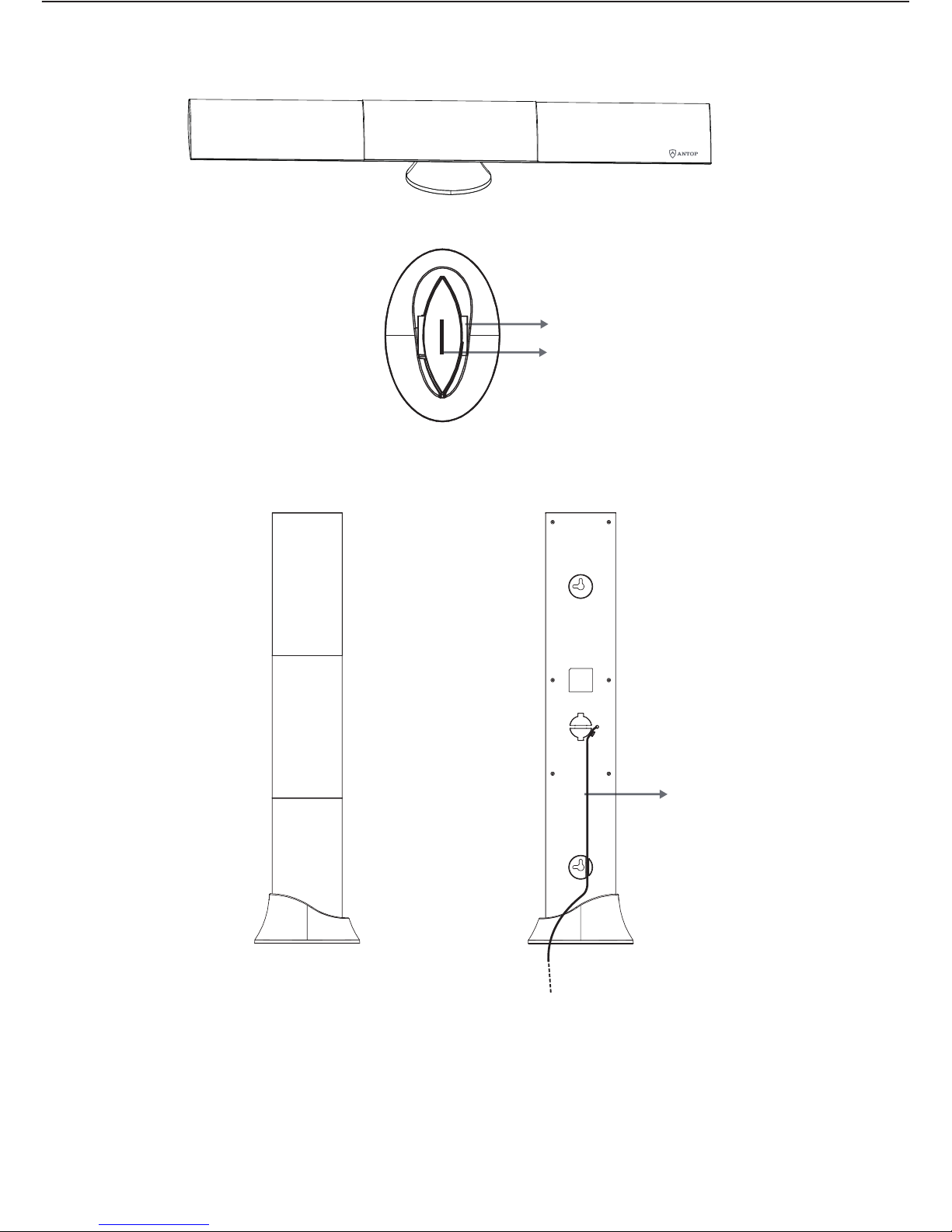

1.1 For Table Top Mounting with Stand
For horizontal positioning: Hold the antenna in a horizontal position then slide the antenna
downwards into the stand. Slide down until slots on back side of antenna go into the stand.
For vertical positioning: From rear view of antenna, hold the antenna right side down. Slide the
antenna downward into the stand. Slide down until tab on right side of antenna go into the
stand.
Fig. 1.1 Wiring Upwards
Slide downwards into the stand

2
1.2 Wall Mounting
Measure the distance between two hanging holes and draw position symbols on the wall. Attach
two screws (not provided) into the wall according to the symbols. Match screws to hanging
holes and place screws into hanging holes to hang the antenna. Antenna can be positioned
horizontally or vertically (horizontal mounting illustrated below).
Fig. 1.2
Top View of Stand
Slot for horizontal sliding in
Tab for vertical mounting support
Cable Wiring

2 /Connecting
Connect the coaxial cable to the ANTENNA/CABLE IN connector on the back of the TV or
converter box. Connect the power adapter to the DC socket in Smartpass Amplifier.
3
Back of TV
CABLE IN
ON/OFF LED
ANT/IN2
1.2.1

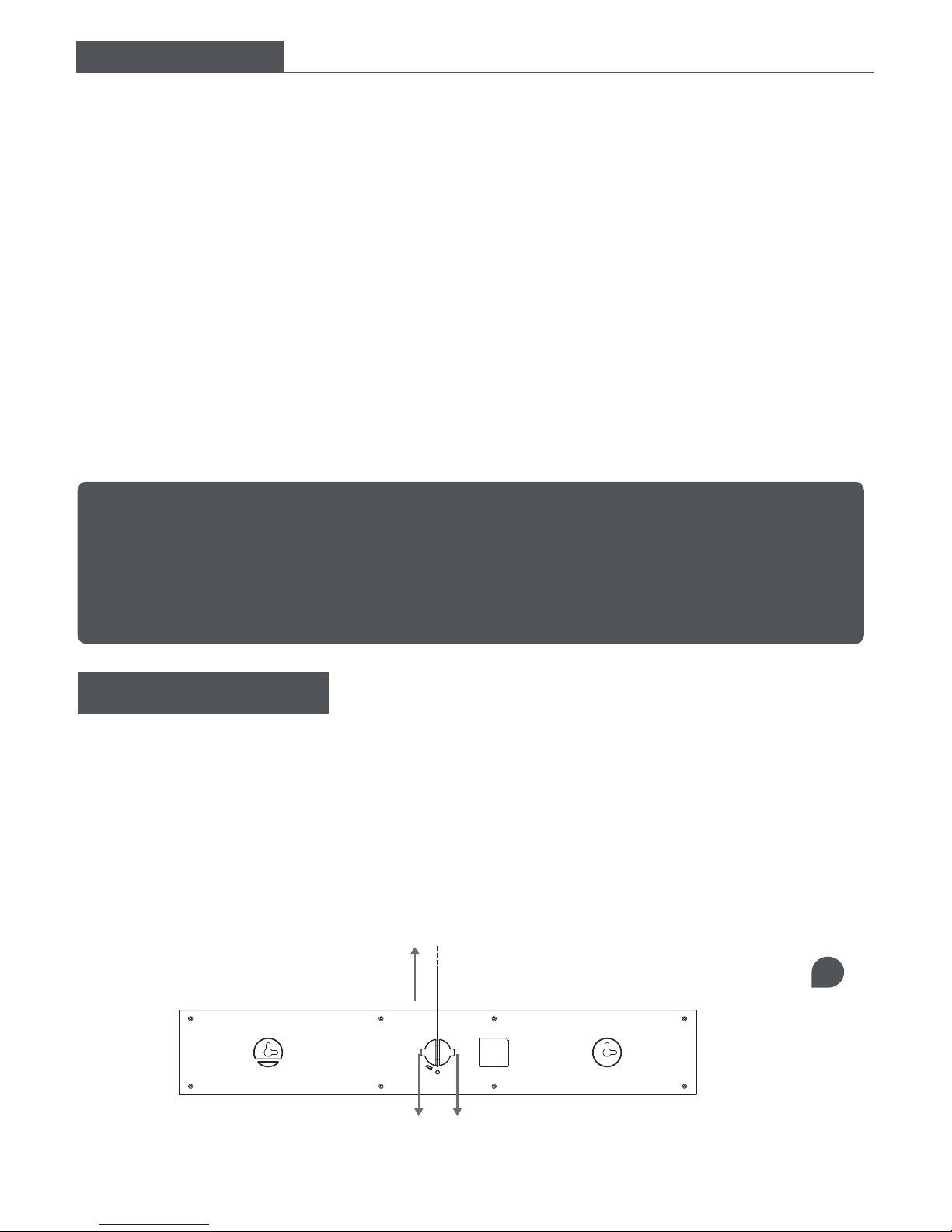

1.3 Attic Placement
Antenna can be placed in an attic, either in horizontal or vertical position. Local a suitable area
in your attic and follow the table top mounting with stand installation instructions from above.
Horizontal Mounting
Hanging hole Hanging hole

4

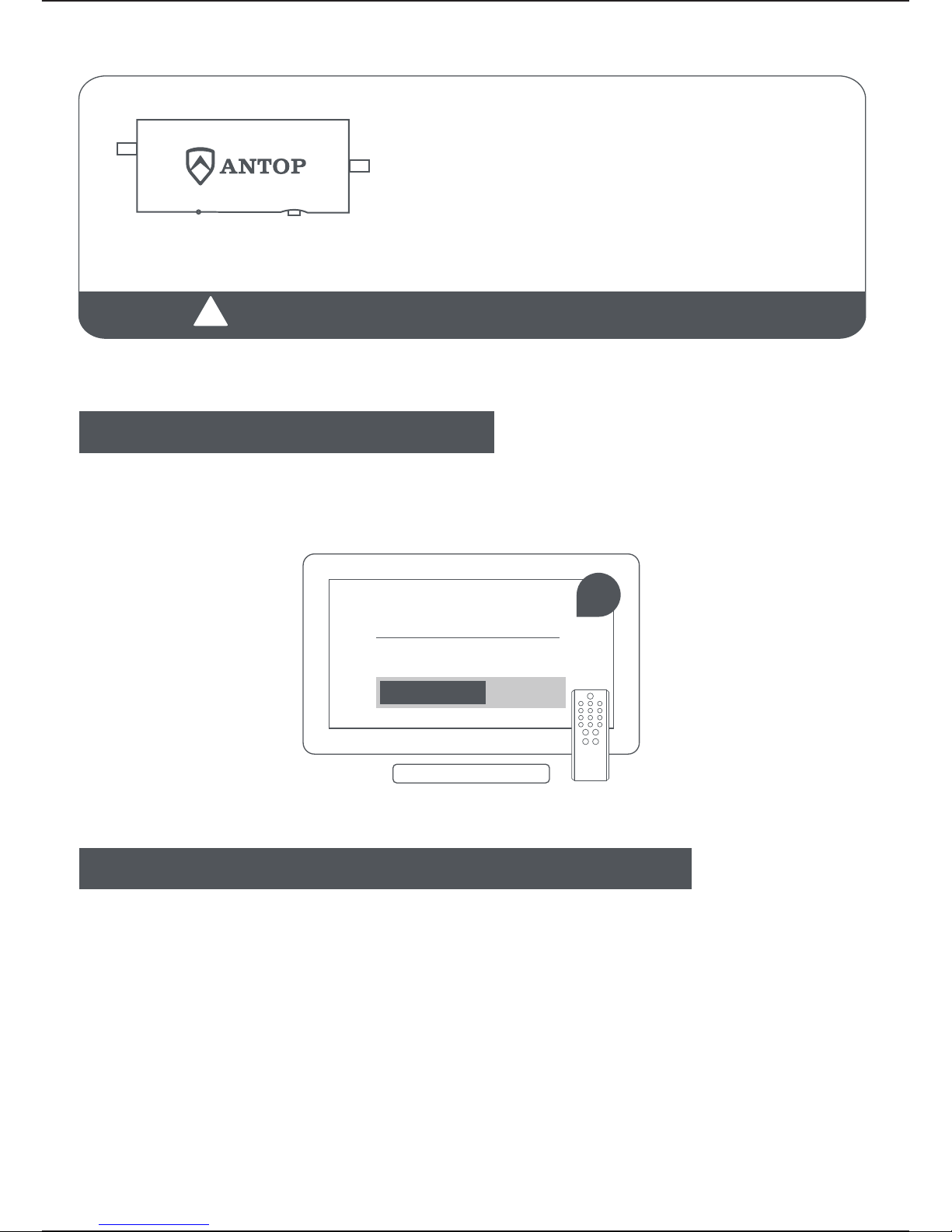

3 /Setting and Scanning
4/ Placing and Adjusting Instruction
In the TV’s setup menu, set the mode to “Antenna” or “Air”, then, set TV to “Scan” for channels.
Consult the TV manual for detailed instructions.
Test the antenna in multiple locations, and adjust it horizontally or vertically to find the best one
for reception before fixing it. A high location or positioning the antenna toward the broadcast
tower may result in better reception.
CHANNEL SCAN
scanning for channels
3
The Smartpass Amplifier must be powered in order to function.
Push the smart switch On or Off and select the switching
with which more channels are received.
·Switch Off - The LED indicates yellow for normal reception.
·Switch On - The LED indicates green for stronger reception.
OFF/ONLED
Scan channels after each switching in the Smartpass Amplifier
!

ANTOP ANTENNA INC Tel. [phone] Email: [email protected]
www.antopusa.com
WARRANTY POLICY
Customers should first contact their place of purchase to determine the reseller’s warranty
policy. Antop Antenna’s warranty will take effect after the expiration of reseller’s policy.
Antop Antenna, warrants its products for a period of one (1) year from the original date
of purchase. Warranty is valid only with proof of purchase. Warranty does not apply to
defects or failures of product caused by; neglect, misuse, negligence, accident, abuse,
mishandling, misapplication, alteration, modification, power outage, unauthorized/unrea-
sonable use, or any uncontrollable environmental damage.
EXCHANGE & REPLACEMENT
SHIPPING & COSTS
For any exchange or replacement, customers should first contact their place of purchase
to determine the reseller’s policies. No upgrades or exchanges for different models or
SKU’s. One (1) Year limited manufacturer’s warranty for exchange of product due to
malfunction, failure or defect, missing parts or components. Exchanges will be for the
same item, model and/or SKU, within one (1) year of original purchase date. A Return
Material Authorization (RMA) number must be issued by Antop Antenna prior to returning
any product or part. To obtain an RMA, contact Antop Antenna via email or telephone.
RETURNS & REFUNDS
For any return, customers should first contact their place of purchase to determine the
reseller’s return policy. A Return Material Authorization (RMA) number must be obtained
in advance by contacting Antop Antenna customer service via e-mail or telephone.
Merchandise returned to Antop Antenna must have a RMA number displayed on the box
and a copy of your proof of purchase inside the package. Absolutely no refund after 30
days of purchase from Antop Antenna. A restocking fee of 15% will be deducted from
any refund, ask representative for further details. Refund policy for US & Canada
customers only.
Customer will be responsible for shipping costs of merchandise sent to Antop Antenna.
Please consult a customer service representative for details. When shipping any item to
Antop Antenna, please consider using a trackable shipping method. Antop Antenna cannot
be held responsible for lost or misdirected shipments. Exchanged and returned products
must be sent to: Antop Antenna, RMA Department, 2313 E. Philadelphia Street, Suite L,
Ontario, California 91761. To receive a Return Material Authorization from Antop Antenna
please send your request to RMA Dept: [email protected] To speak to Customer
Service: Via telephone, M-F, 9am to 5pm (PST) 909-947-8883. Via Email: support@antop-
antenna.com

INSTRUCCIONES
2/ Instalación
Manual de instrucciones para su instalación
Tecnología digital de última generación de ANTOP
Su antena CLEARBAR Smartpass Amplified HDTV Antenna / AT-215BB se puede utilizar
como una antena interior. La tecnología digital de última generación de ANTOP le
permite tener la flexibilidad de ubicar su antena en diferentes lugares, y aún así recibir
una excelente señal digital.
A continuación, encontrará las instrucciones para las opciones de instalación exterior como
montaje en poste o en pared, así como las opciones para instalación interior en un ático o
sobre una mesa. Lea todas las instrucciones antes de comenzar el procedimiento de insta-
lación.
Nota: A pesar de que esta antena es ideal para uso interior y exterior, si se ubica
en una posición alta mirando hacia la torre de trasmisión puede resultar en una
mejor recepción. Instale la antena lo más alto posible, y preferiblemente con una vía
sin obstáculos entre la antena y los trasmisores de las estaciones de televisión. Los
árboles, edificios, montañas, etc., pueden repercutir en el desempeño de cualquier
antena. Esta antena también puede ubicarse en el ático.
• AmplificadorSmartpass: diseño todo-en-uno le permite una conexión más sencilla, y le
ofrece uncorrecto equilibrio entre la recepción de corto y largo alcance.
• Filtro 4G LTE: bloquea las señales inalámbricas 3G y 4G para garantizar una recepción de
televisióndigital sin ruido.
1.1
5
2.1 Para uso interior en mesa, con base
Para el posicionamiento horizontal: Mantenga la antena en una posición horizontal y deslice
hacia abajo la antena en el soporte. Deslice hacia abajo hasta que las ranuras en el lado
posterior de la antena entran en el soporte.
Para el posicionamiento vertical: De vista trasera de la antena, mantenga el lado derecho de la
antena hacia abajo. Deslice hacia abajo la antena en el soporte. Deslice hacia abajo hasta que la
lengüeta en el lado derecho de la antena entra en el soporte.
Cables al alza
Deslice hacia abajo en el soporte

6
2.2 Para uso en pared
Coloque dos tornillos (no incluidos) en la pared de acuerdo con la distancia entre los agujeros
para colgar en la antena. Coloque los tornillos en los agujeros colgantes para colgar la antena.
Antena puede instalarse en posición horizontal o vertical (montaje horizontal se ilustra a
continuación).
Vista desde arriba
Espacio de deslizamiento horizontal
Soporte de montaje vertical
Alambres

3/Conexión
Conecte el cable coaxial largo al conector ANTENNA/CABLE IN en la parte posterior de la TV
o decodificador. Conecte el adaptador de energía a la toma de corriente directa en el inserta-
dor de potencia. La antena debe estar conectada para que funcione.
7
Vista posterior
del televisor
CABLE IN
ON/OFF LED
ANT/IN2
1.2.1
2.3 Para uso en el ático
Determine la ubicación en el ático donde instalará la antena. Antena puede instalarse en
posición horizontal o vertical. Sigue instrucciones de instalaciónara uso interior en mesa desde
arriba.
Montaje horizontal
Agujero colgante Agujero colgante

8

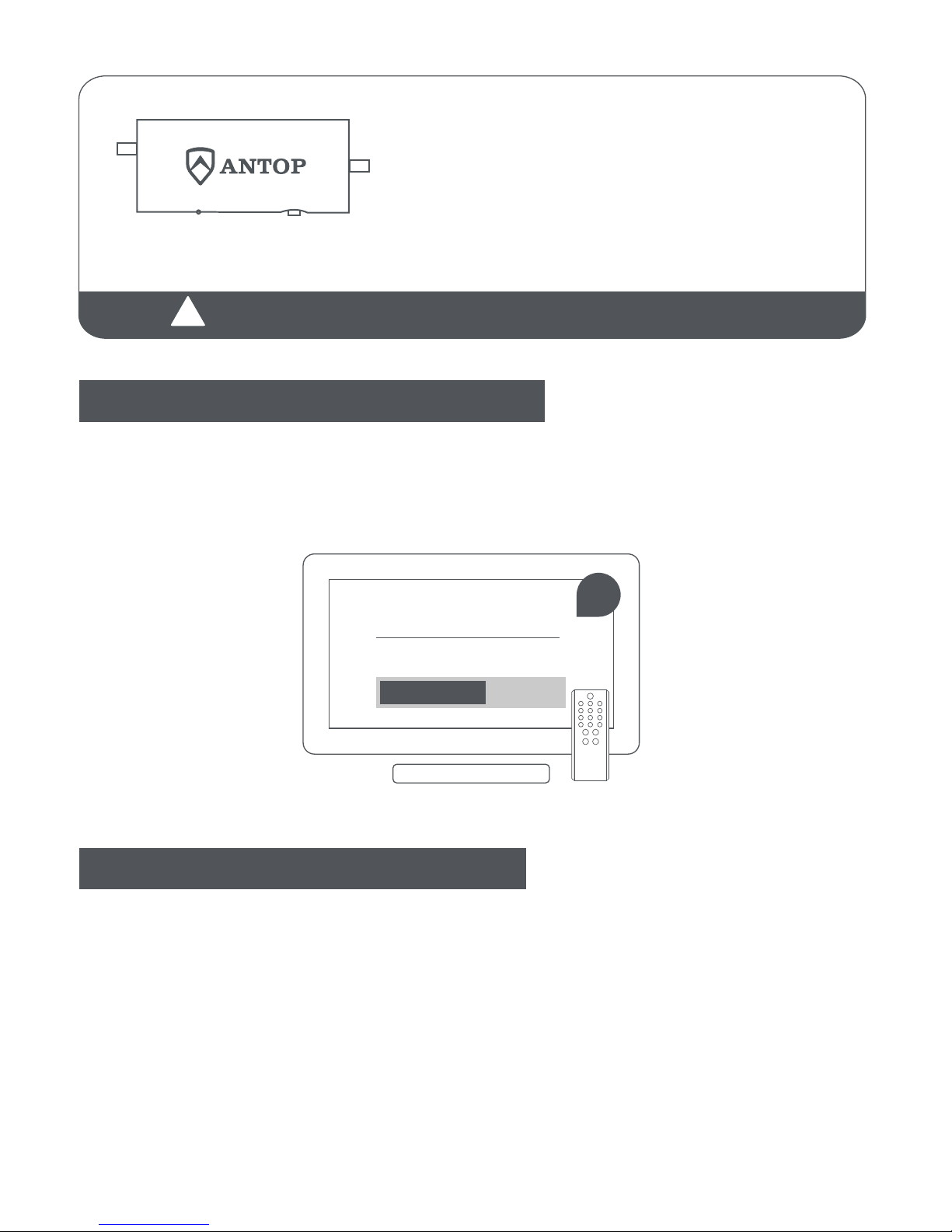

4/Configuración y escaneo
5/ Instrucciones de ajuste
En el menú de configuración de la televisión, ajuste el modo a "Antenna" o "Air" y, a continu-
ación, active la función "Scan" de la TV para buscar canales. Consulte el manual de la televisión
para obtener instrucciones detalladas.
Para una mejor recepción, ajuste la orientación de la antena.
CHANNEL SCAN
scanning for channels
3
Empuje Encender o Apagar y seleccione la opción con
más canales. La luz LED es de color amarillo para la
recepción normal. La luz LED es de color verde para la
recepción más fuerte.
OFF/ONLED
Después de cada cambio de poder hacer una búsqueda de canales
!

ANTOP ANTENNA INC Tel. [phone] Email: [email protected]
www.antopusa.com
PÓLIZA DE GARANTÍA
Clientes deben primer contactar el lugar de compra para determinar la política de garantía del
revendedor. La garantía de Antop Antena entrará en vigor después de la expiración de la
política del revendedor. Antop Antena Inc., garantiza sus productos por un periodo de un año
desde la fecha de compra original. La garantía sólo es válida con el comprobante de compra
original del producto. Esta garantía no aplica para ningún defecto o falla en el producto
causados por negligencia, mal uso, accidentes, abuso, maltrato, uso indebido, alteración,
modificación, interrupción eléctrica, uso no autorizado/no razonable, o cualquier daño
causado por condiciones ambientales no controlables.
REEMPLAZOS Y/O INTERCAMBIOS
ENVÍO Y COSTOS
Clientes deben primer contactar el lugar de compra para determinar la política de reemplazos
y/o intercambios del revendedor. Un (1) año de garantía estándar limitada de fabricación para
intercambiar productos debido a mal funcionamiento, falla o parte(s) defectuosa(s); los
intercambios de componentes faltantes serán para el mismo artículo, modelo, SKU, dentro de
un plazo de 1 año a partir de la fecha de compra. No se harán intercambios por modelos/-
SKUs diferentes o mejores. La mercancía devuelta debe tener el número RMA (Autorización
de devolución de mercancías). El número RMA se puede obtener por adelantado de un
representante de servicio al cliente perteneciente al departamento de devoluciones de Antop
Antena.
POLÍTICA DE REEMBOLSO Y/O DEVOLUCIÓN
Clientes deben primer contactar el lugar de compra para determinar la política de reembolso
y/o devolución del revendedor. La mercancía devuelta a Antop Antena debe tener el número
RMA (Autorización de devolución de mercancías). El número RMA se puede obtener por
adelantado de un representante de servicio al cliente perteneciente al departamento de
devoluciones de Antop Antena. La mercancía devuelta debe tener el número RMA en la caja y
una copia del comprobante de compra dentro del empaque. No se hará ningún reembolso
después de 30 días a partir de la fecha de compra. Una tarifa de reposición del 15% se
deducirá de un reembolso; pregunte a un representante para más detalles. Política de
reembolso sólo para clientes de EE.UU. y Canadá.
El cliente será responsable de los gastos de envío de la mercancía enviada a Antop Antena.
Consulte a un representante de servicio al cliente para obtener más detalles. Al devolver un
artículo, debe considerar el uso de un trasportista con seguimiento del envío. Antop Antena no
se hace responsable de los envíos perdidos o mal dirigidos. Los productos para reposición
deben llevar un número RMA, copia del comprobante de la compra y deben enviarse a: Antop
Antena, RMA Department, 2313 E Philadelphia St. STE L Ontario CA 91761. Para obtener un
número RMA envíe un correo electrónico a R[email protected]. Para información de
servicio al cliente: Llame al 1(909) 947-8883 de lunes a viernes desde las 9:00 AM hasta las
5:30 PM (PST), o envíe un correo electrónico a [email protected].
