Antop PRO-LINE PL-414BG User manual

INSTRUCTIONS

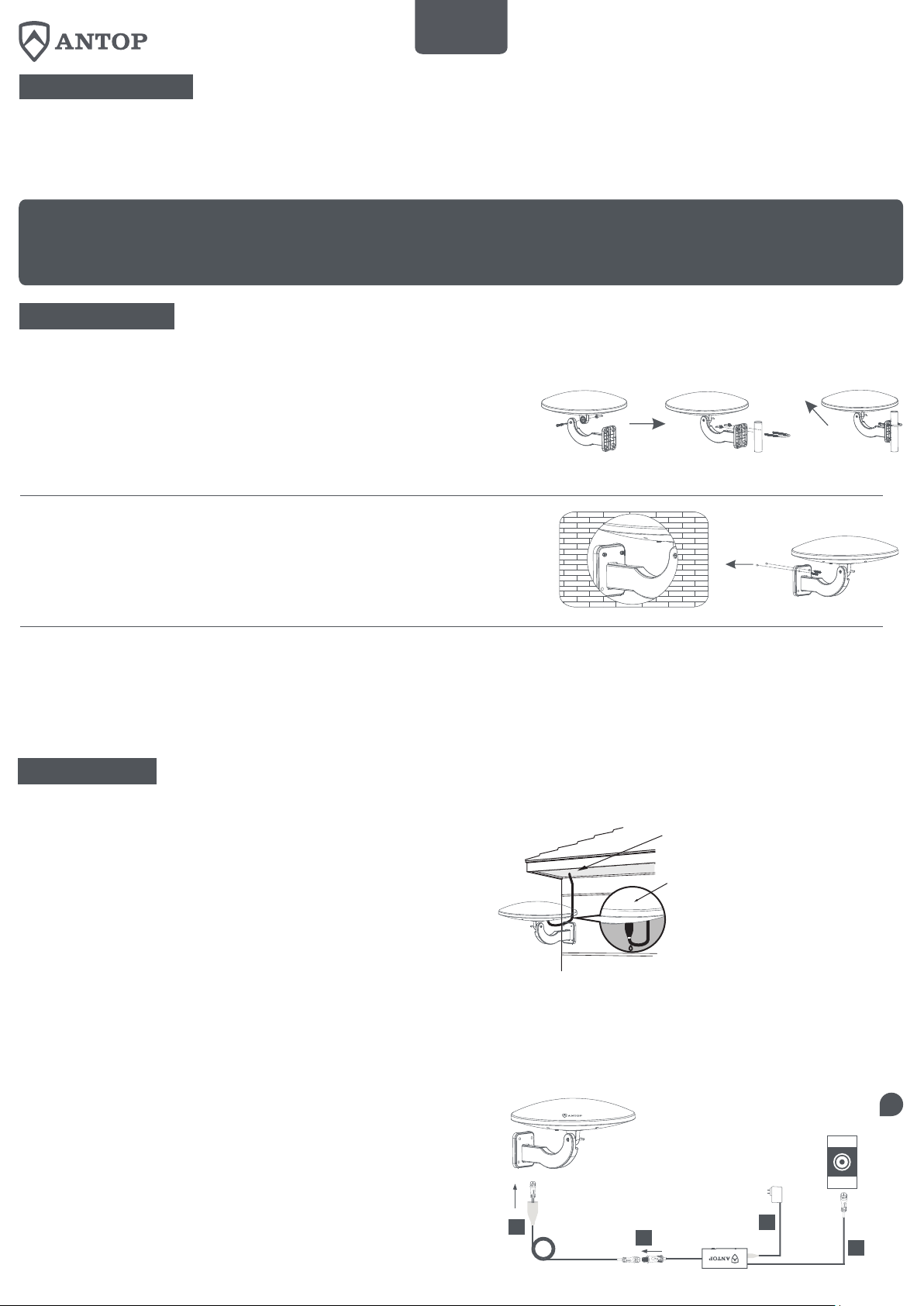

1 / Installation
Installation Instruction Manual
1.1 For Outdoor Mast Pole Mounting
Your UFO Amplified HDTV Antenna / PL-414BG can be used as an outdoor antenna for either home or RV. ANTOP’s New Generation
Digital Technology allows you the flexibility to set up your antenna in various locations and still receive a great digital reception.
Note: A higher mounting location positioned towards the broadcast tower may result in better reception. Install the antenna as high
as possible, and preferably with a clear path between the antenna and the TV station transmitters. Trees, buildings, mountains, etc.,
can all impact the performance of any antenna. This antenna can also be placed in an attic.
Attach the antenna to a mast pole by using the clamp kit provided,
preferably on rooftop or side of the house/RV facing the TV station
transmitters.
Fix the antenna onto the wall with screws (screws not provided),
preferably on rooftop or side of the house/RV facing the TV station
transmitters.
1.2 For Outdoor Wall Mounting
Attach the bracket to the antenna unit using the screw and wing nut provided. TV Station
Transmitters
Note that any structural obstructions will interfere with
antenna effectiveness.
Fix the antenna onto the beam or wall with screws (screws not
provided), preferably on the side of the house facing the
TV station transmitters.
1.3 For Attic Use
2 / Connecting
2.1.1 Select entry point to house. Drill hole under the eaves at
entry point. Attach coaxial cable (not provided) to connector in
the antenna. For horizontal Wall Mount utilize U-shape coaxial
cable setup to prevent water from entering interior of antenna
casing. With antenna fixed to either a mast pole or an exterior
wall, feed lose end of coaxial cable through drilled opening.
2.1 For Outdoor Use, Mast Pole or Wall Mount
Prepping for Connection
The bottom of antenna
Select entry point to house. Drill hole at entry point. Attach coaxial cable
(not provided) to connector in the antenna. Fix the antenna onto beam or
wall. Feed lose end of coaxial cable through drilled opening.
2.2 For Indoor Use, in Attic placement, Prepping for Connection
2.3 If you haven’t already done so, attach coaxial cable
(not provided) to connector in the antenna.
Step 1: Attach the end of coaxial cable to connector on the antenna.
Step 2: Attach the other end of the coaxial cable to the shorter end
(0.3ft) of the power inserter.
Step 3: Attach the long end (3ft) of the power inserter to the ANTEN-
NA/CABLE IN connector on the back of the TV or converter box.
Step 4: Connect the power adapter to the DC socket in power inserter.
CABLE IN
ANT/IN
ON/OFF LED
Back of TV
Coaxial Cable (not provided)
To coaxial cable To TV
3ft
0.3ft
2.3
1
2
4
3
PL-414BG
PRO-LINE

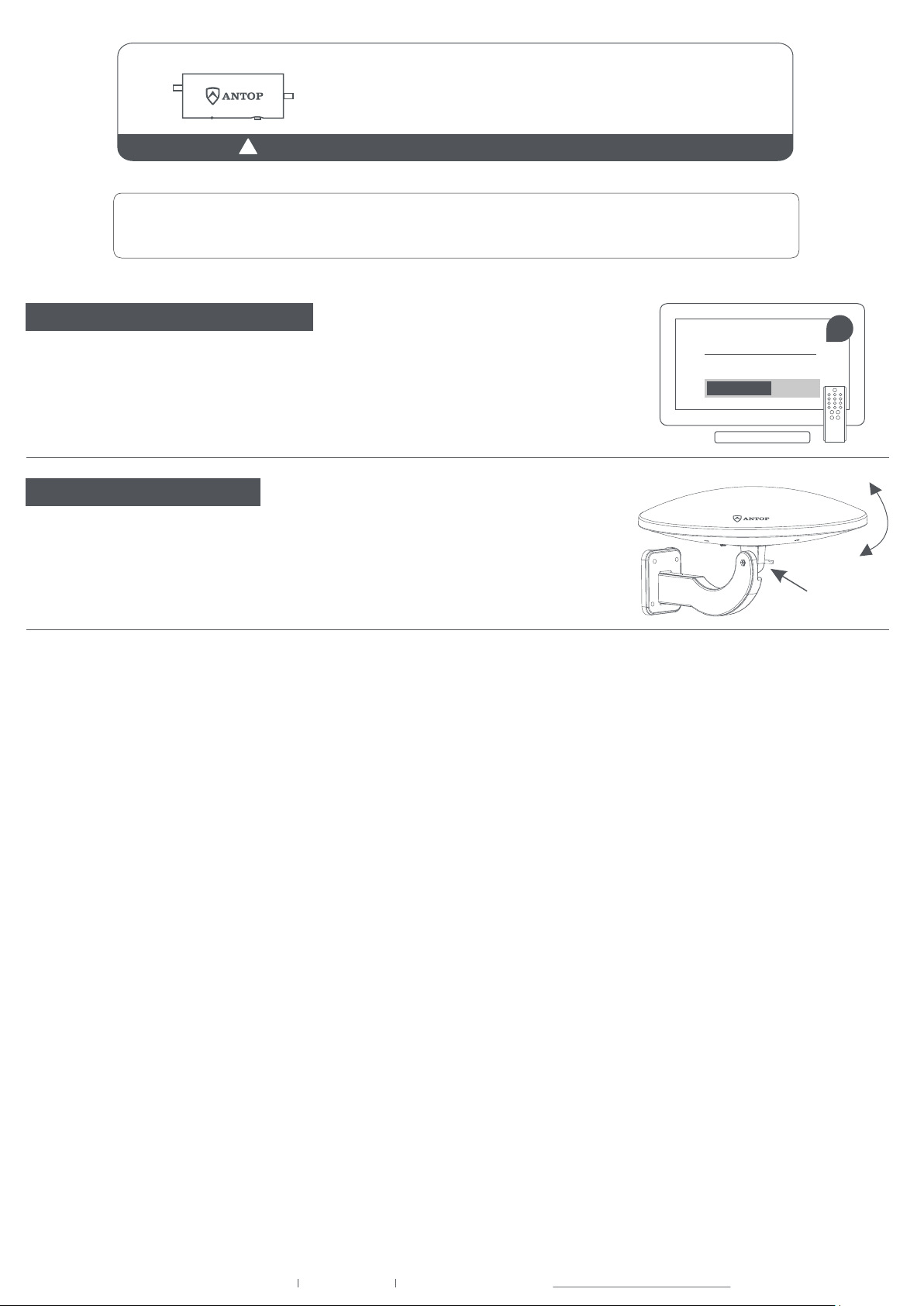

4 / Adjusting Instruction
For the best omni-directional reception, a clear path between transmitter and antenna
is needed. It is better to keep the dome in a horizontal position. In the case that
there are obstacles surrounding the house, the signal will be reflected and weakened.
Please release screw “A” and adjust the dome up and down for the best reception
angle, then fasten the wing nut.
3 / Setting and Scanningnning
In the TV’s setup menu, set the mode to “Antenna” or “Air”, then, set TV to “Scan” for
channels. Consult the TV manual for detailed instructions.
www.antopusa.com
ANTOP ANTENNA INC Tel. [phone] Email: [email protected]
WARRANTY POLICY
Customers should first contact their place of purchase to determine the reseller’s warranty policy. Antop Antenna’s warranty
will take effect after the expiration of reseller’s policy. Antop Antenna, warrants its products for a period of one (1) year from the
original date of purchase. Warranty is valid only with proof of purchase. Warranty does not apply to defects or failures of product caused by;
neglect, misuse, negligence, accident, abuse, mishandling, misapplication, alteration, modification, power outage, unauthorized/unreasonable
use, or any uncontrollable environmental damage.
EXCHANGE & REPLACEMENT
SHIPPING & COSTS
For any exchange or replacement, customers should first contact their place of purchase to determine the reseller’s policies.
No upgrades or exchanges for different models or SKU’s. One (1) Year limited manufacturer’s warranty for exchange of product due to
malfunction, failure or defect, missing parts or components. Exchanges will be for the same item, model and/or SKU, within one (1) year of
original purchase date. A Return Material Authorization (RMA) number must be issued by Antop Antenna prior to returning any product or
part. To obtain an RMA, contact Antop Antenna via email or telephone.
To receive a Return Material Authorization from Antop Antenna please send your request to RMA Dept: [email protected]
To speak to Customer Service: Via telephone, M-F, 9am to 5pm (PST) 909-947-8883. Via Email: [email protected]
RETURNS & REFUNDS
For any return, customers should first contact their place of purchase to determine the reseller’s return policy. A Return
Material Authorization (RMA) number must be obtained in advance by contacting Antop Antenna customer service via e-mail or telephone.
Merchandise returned to Antop Antenna must have a RMA number displayed on the box and a copy of your proof of purchase inside the
package. Absolutely no refund after 30 days of purchase from Antop Antenna. A restocking fee of 15% will be deducted from any refund, ask
representative for further details. Refund policy for US & Canada customers only.
Customer will be responsible for shipping costs of merchandise sent to Antop Antenna. Please consult a customer service representative for
details. When shipping any item to Antop Antenna, please consider using a trackable shipping method. Antop Antenna cannot be held
responsible for lost or misdirected shipments. Exchanged and returned products must be sent to: Antop Antenna, RMA Department, 1650 S.
Balboa Ave, Ontario, California 91761.
Screw A
CHANNEL SCAN
scanning for channels
3
Reminder : If you are using a Splitter, it should be an all port DC power passing model. To purchase an
Antop all ports DC Power Passing Splitter, please call us at 1-909-947-8883. Or go to antopusa.com and
visit our on-line store's accessories page, search "splitter."
The antenna must be powered in order to function.
Switch-ON: Power on. Antenna works.
Switch-OFF: Power off. Antenna will not work.
OFF/ONLED
Scan channels after each switching ON in the power inserter.
!
Power Inserter
