Aprimatic PARK 30 XT Parts list manual

PARK 30 XT
IT
ES
DE
FR
EN
Istruzioni per installazione uso e manutenzione
Instructions for installation, use and maintenance
Instructions d’installation et d’entretien
Installations, Gebrauchs und Wartungsanleitungen
Instrucciones para la instalación, el uso y el mantenimiento
Barriera automatica
Automatic barrier
Barrière automatique
Automatische Schranke
Barrera automática

ITALIANO ENGLISH FRANÇAIS DEUTSCH ESPAÑOL
1. Informazioni generali
1.1 Introduzione..................................................................pag. 4
1.2 Sicurezza generale......................................................pag. 4
1.3 Generalità.......................................................................pag. 4
1.4 Dati tecnici.....................................................................pag. 4
1.5 Dimensioni d’ingombro............................................pag. 4
2. Installazione
2.1 Nota cavi.........................................................................pag. 5
2.2 Fissaggio struttura ......................................................pag. 5
2.3 Montaggio molla.........................................................pag. 6
2.4 Installazione barra.......................................................pag. 6
2.5 Allineamento barra.....................................................pag. 7
2.6 Equilibratura della barra...........................................pag. 7
2.7 Optionals ........................................................................pag. 8
2.8 Collegamenti elettrici ................................................pag. 8
3. Uso e manutenzione
3.1 Sicurezza generale......................................................pag. 9
3.2 Avvertenze.....................................................................pag. 9
3.3 Uso....................................................................................pag. 9
3.4 Manovra manuale ....................................................... pag. 9
3.5 Manutenzione ordinaria ...........................................pag. 9
Indice
Index
Index
Verzeichnis
Índice
1. General information
1.1 Introduction...................................................................pag.10
1.2 General safety...............................................................pag.10
1.3 General............................................................................pag.10
1.4 Technical specication ..............................................pag.10
1.5 Overall dimensions.....................................................pag.10
2. Installation
2.1 Cable note......................................................................pag.11
2.2 Fixing the structure....................................................pag.11
2.3 Spring mounting.........................................................pag.12
2.4 Instal the arm ...............................................................pag.12
2.5 Align the arm................................................................pag.13
2.6 Balancing the arm.......................................................pag.13
2.7 Optionals ........................................................................pag.14
2.8 Electrical connections................................................pag.14
3. Use and maintenance
3.1 General safety...............................................................pag.15
3.2 Warnings.........................................................................pag.15
3.3 Use ....................................................................................pag.15
3.4 Manual manoeuvre ....................................................pag.15
3.5 Routine maintenance ................................................pag.15
1. Information generales
1.1 Avant-propos.................................................................pag.16
1.2 Securite generale ........................................................pag.16
1.3 Generalities....................................................................pag.16
1.4 Données techniques ..................................................pag.16
1.5 Dimensions hors-tout................................................pag.16
2. Installations
2.1 Connexion cables........................................................pag.17
2.2 Fixation structure ........................................................pag.17
2.3 Installation de spring.................................................pag.18
2.4 Installation de la lisse................................................pag.18
2.5 Alignement de la lisse...............................................pag.19
2.6 Equilibrage de la lisse ...............................................pag.19
2.7 Optionals ........................................................................pag.20
2.8 Branchements electriques .......................................pag.20
3. Utilisation et maintenance
3.1 Sécurité générale ........................................................pag.21
3.2 Avertissements.............................................................pag.21
3.3 Utilisation .......................................................................pag.21
3.4 Manoeuvre manuelle.................................................pag.21
3.5 Routine maintenance ................................................pag.21
1. Allgemeine informationen
1.1 Einleitung .......................................................................pag.22
1.2 Allgemeine sicherheitshinweise ............................pag.22
1.3 Allgemeines...................................................................pag.22
1.4 Technische daten ........................................................pag.22
1.5 Abmessungen............................................................... pag.22
2. Installation
2.1 Bemerkung zu den kabel anschlüssen...............pag.23
2.2 Strukturbefestigung ...................................................pag.23
2.3 Einbau die spring........................................................pag.24
2.4 Installation des baums..............................................pag.24
2.5 Die schranke ausrichten...........................................pag.25
2.6 Ausbilancierung des baumes .................................pag.25
2.7 Optionals ........................................................................pag.25
2.8 Elektrische anschlüsse ..............................................pag.25
3. Gebrauchs und Wartungsanleitungen
3.1 Allgemeine sicherheit................................................pag.27
3.2 Hinweise..........................................................................pag.27
3.3 Betrieb .............................................................................pag.27
3.4 Manuelles manövrieren ............................................pag.27
3.5 Ordentliche wartung..................................................pag.27
1. Informaciones generales
1.1 Introducción..................................................................pag.28
1.2 Seguridad general.......................................................pag.28
1.3 Generalidad ...................................................................pag.28
1.4 Datos técnicos..............................................................pag.28
1.5 Medidas...........................................................................pag.28
2. Instalación
2.1 Nota cables.................................................................... pag.29
2.2 Fijación estructura ......................................................pag.29
2.3 Montaje de resorte.....................................................pag.30
2.4 Instalación de la barra...............................................pag.30
2.5 Alinear la barra.............................................................pag.31
2.6 Equilibrado de la barra .............................................pag.31
2.7 Optionals ........................................................................pag.32
2.8 Conexiones eléctricas................................................pag.32
3. Uso y mantenimiento
3.1 Seguridad general.......................................................pag.33
3.2 Advertencias.................................................................. pag.33
3.3 Uso....................................................................................pag.33
3.4 Maniobra manual........................................................pag.33
3.5 Mantenimiento ordinario.........................................pag.33

ITALIANO

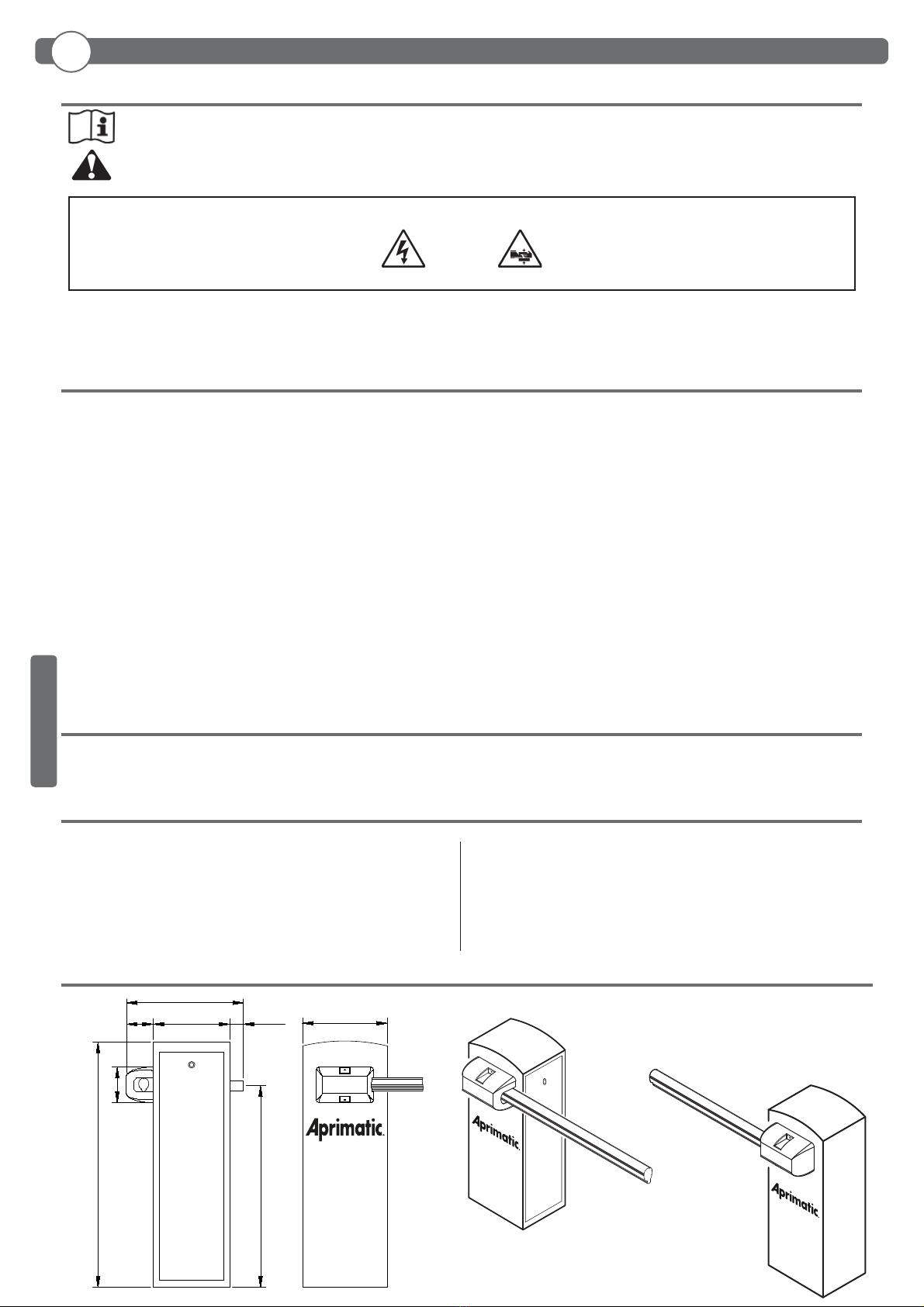

1.5 DIMENSIONI D’INGOMBRO
1.1 INTRODUZIONE
Leggere attentamente il libretto prima di installare il prodotto, utilizzarlo e prima di eseguire manutenzione ordinaria o straordinaria.
Le indicazioni precedute da questo simbolo contengono informazioni di particolare importanza, il loro mancato rispetto può
comportare la perdita della garanzia contrattuale.
LE OPERAZIONI CHE EFFETTUATE IN MODO NON CORRETTO POSSONO PRESENTARE RISCHI SONO INDICATE CON I SIMBOLI:
FOLGORAZIONE SCHIACCIAMENTO
Il libretto di INSTALLAZIONE USO E MANUTENZIONE è destinato agli installatori, agli utilizzatori ed agli operatori della manutenzione.
La Ditta non è responsabile per danni arrecati a persone, animali o cose dovuti ad applicazioni che superano i limiti indicati nella scheda tecnica
allegata o dall’uso diverso da quello per cui il prodotto è stato progettato.
1.2 SICUREZZA GENERALE
• Smaltire i materiali di imballo (plastica, cartone, polistirolo, ecc.) secondo quanto previsto dalle norme vigenti. Non lasciare buste di nylon e polistirolo a
portata dei bambini.
• Non installare il prodotto in atmosfera esplosiva.
• Togliere l’alimentazione elettrica, prima di qualsiasi intervento sull’impianto. Scollegare anche eventuali batterie tampone se presenti.
• Prevedere sulla rete di alimentazione dell’automazione, un interruttore o un magnetotermico onnipolare con distanza di apertura dei contatti uguale o
superiore a 3,5 mm.
• Vericare che a monte della rete di alimentazione, vi sia un interruttore dierenziale con soglia da 0,03A.
• Applicare tutti i dispositivi di sicurezza (fotocellule, coste sensibili, ecc.) necessari a proteggere l’area da pericoli di schiacciamento, convogliamento,
cesoiamento, secondo ed in conformità alle direttive e norme tecniche applicabili.
• La Ditta declina ogni responsabilità ai ni della sicurezza e del buon funzionamento dell’automazione se vengono impiegati componenti di altri produttori.
• Usare esclusivamente parti originali per qualsiasi manutenzione o riparazione.
• Non eseguire alcuna modica ai componenti dell’automazione se non espressamente autorizzata dalla Ditta.
• Istruire l’utilizzatore dell’impianto per quanto riguarda i sistemi di comando applicati e l’esecuzione dell’apertura manuale in caso di emergenza.
• Non permettere a persone e bambini di sostare nell’area d’azione dell’automazione.
• Non lasciare radiocomandi o altri dispositivi di comando alla portata dei bambini onde evitare azionamenti involontari dell’automazione.
• Tutto quello che non è espressamente previsto in queste istruzioni, non è permesso.
1.3 GENERALITA’
La barriera automatica elettromeccanica è stata progettata per gestire passaggi con luce no a 5 metri nel rispetto delle normative europee. E’ la
soluzione ideale per la gestione veicolare.
1.4 DATI TECNICI
Temp. di esercizio................................................................................................. -30 *** +60°C
Manovre in 24h....................................................................................20 000 barra no a 3m
5 000 barra no a 5m
Grado di protezione............................................................................................................... IP 54
Peso netto..................................................................................................................................63 kg
Peso lordo ..................................................................................................................................66 kg
*** Con riscaldatore integrato attivo
Alimentazione ........................................................... 230Vac/115Vac ±10% 50/60 Hz
Motore ........................................................................................ 230Vac 910RPM 0,25kW
Potenza assorbita...........................................................................................................370W
Centralina................................................................................................................. Traffic VF
Sicurezza all’urto.......................................................................................................Encoder
Tempo di apertura....................................................................................................... 0,7 ÷ 3,0 s
Lunghezza barra .............................................................................................................. 1,7 ÷ 5m
IT
1. Informazioni generali
487
127320 40 280
1110
168
950
Barriera DESTRA
Barriera SINISTRA
- 4 -

- 5 -
ITALIANO

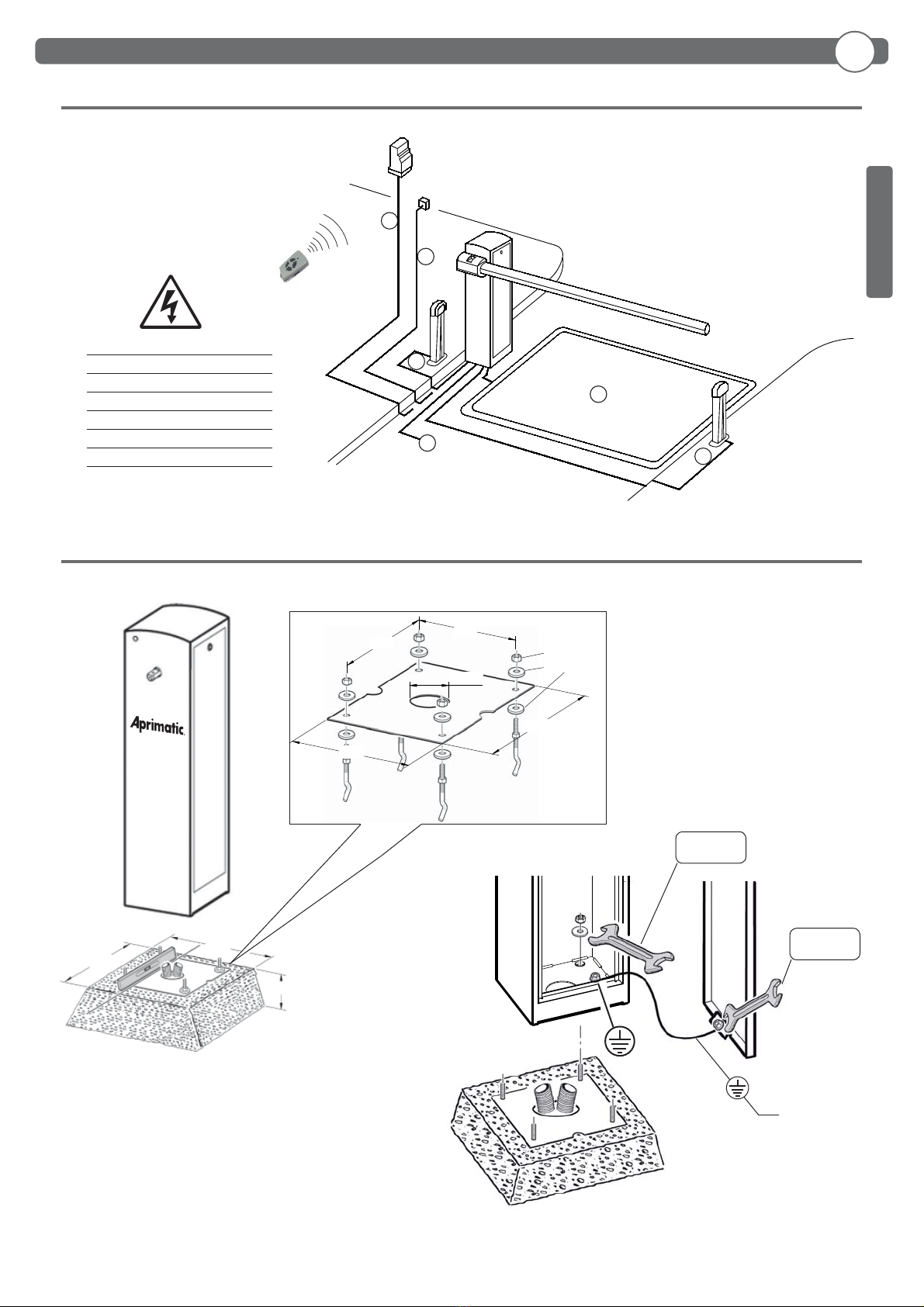

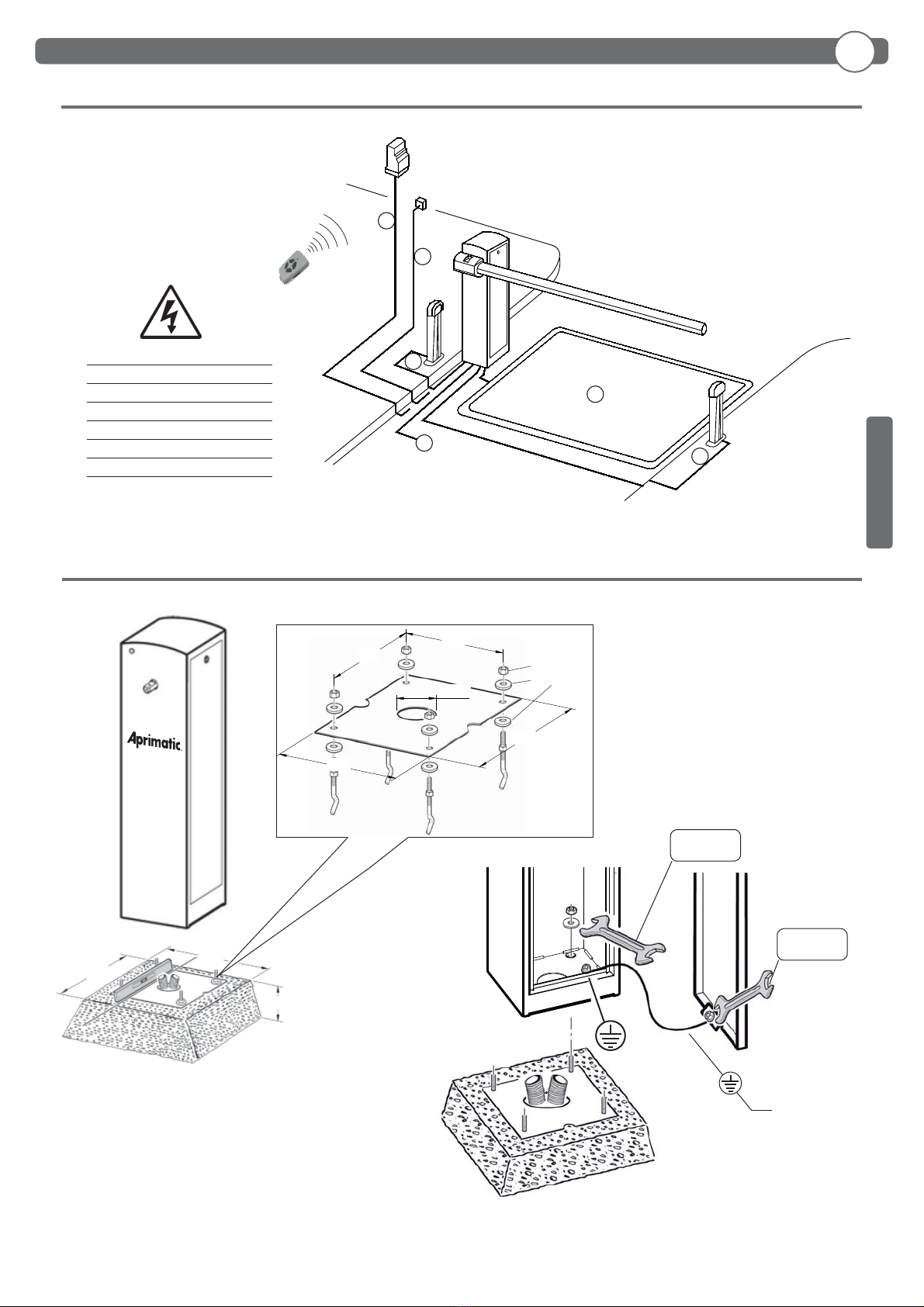

2.1 NOTA CAVI
2.2 FISSAGGIO STRUTTURA
5
6
3
12
4
500
500
400
Consigliamo di rimuovere la dima
prima del ssaggio della barriera
19mm
13mm
Non fornito
1) Linea Monofase 2 x 1,5 + T
2) Fotocellula Trasmittente 2 x 0,5
3) Fotocellula Ricevente 4 x 0,5
4) Selettore a chiave 3 x 0,5
5) Ricevente 4 x 0,5
5) Antenna RG58
6) Spirale magnetica
M12
Ø12x35x5
200
200
250
280
Ø100
IT
2. Installazione

- 6 -
ITALIANO

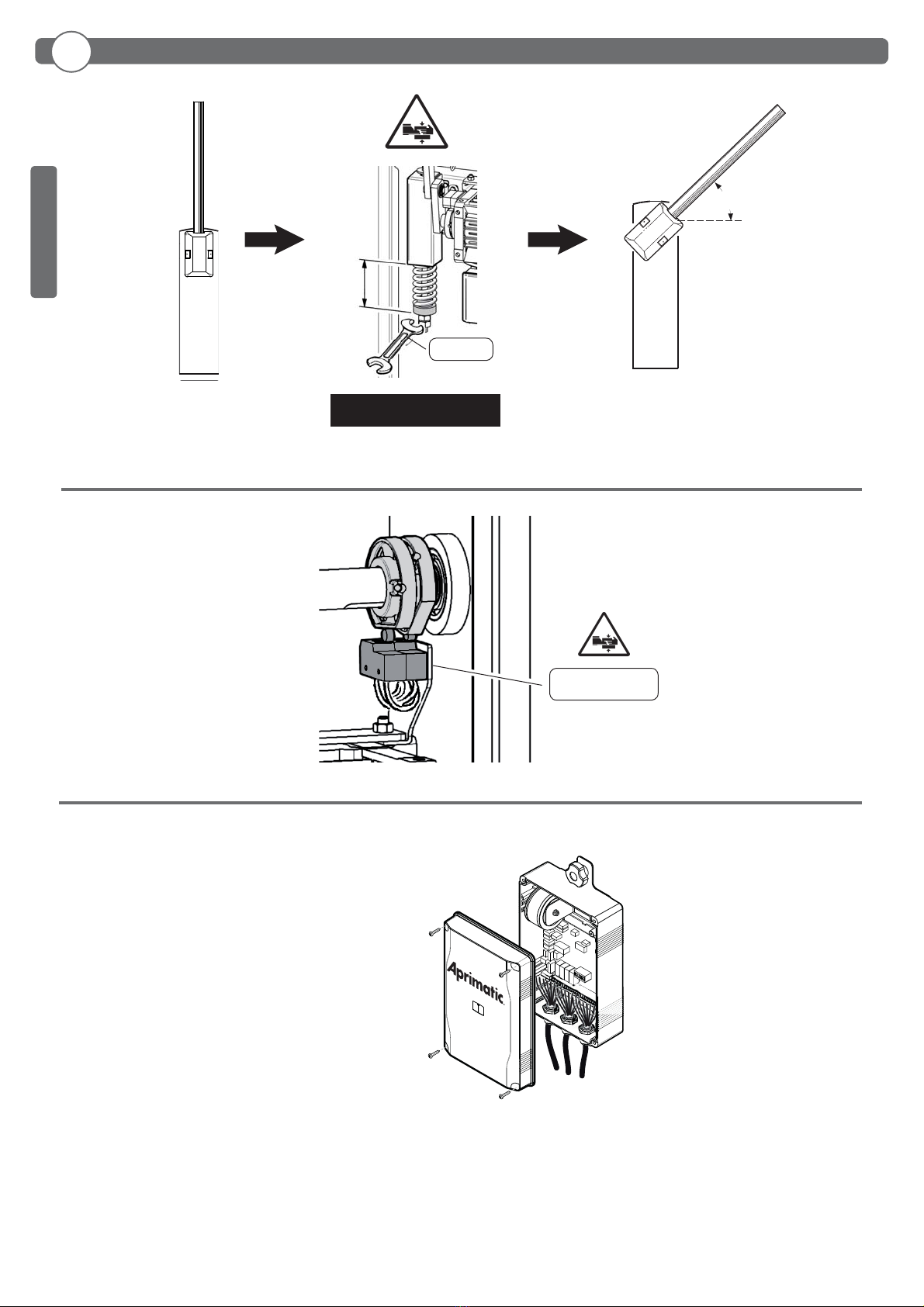

2.4 INSTALLAZIONE BARRA
Non serrare prima
della taratura
(vedi punto 2.6)

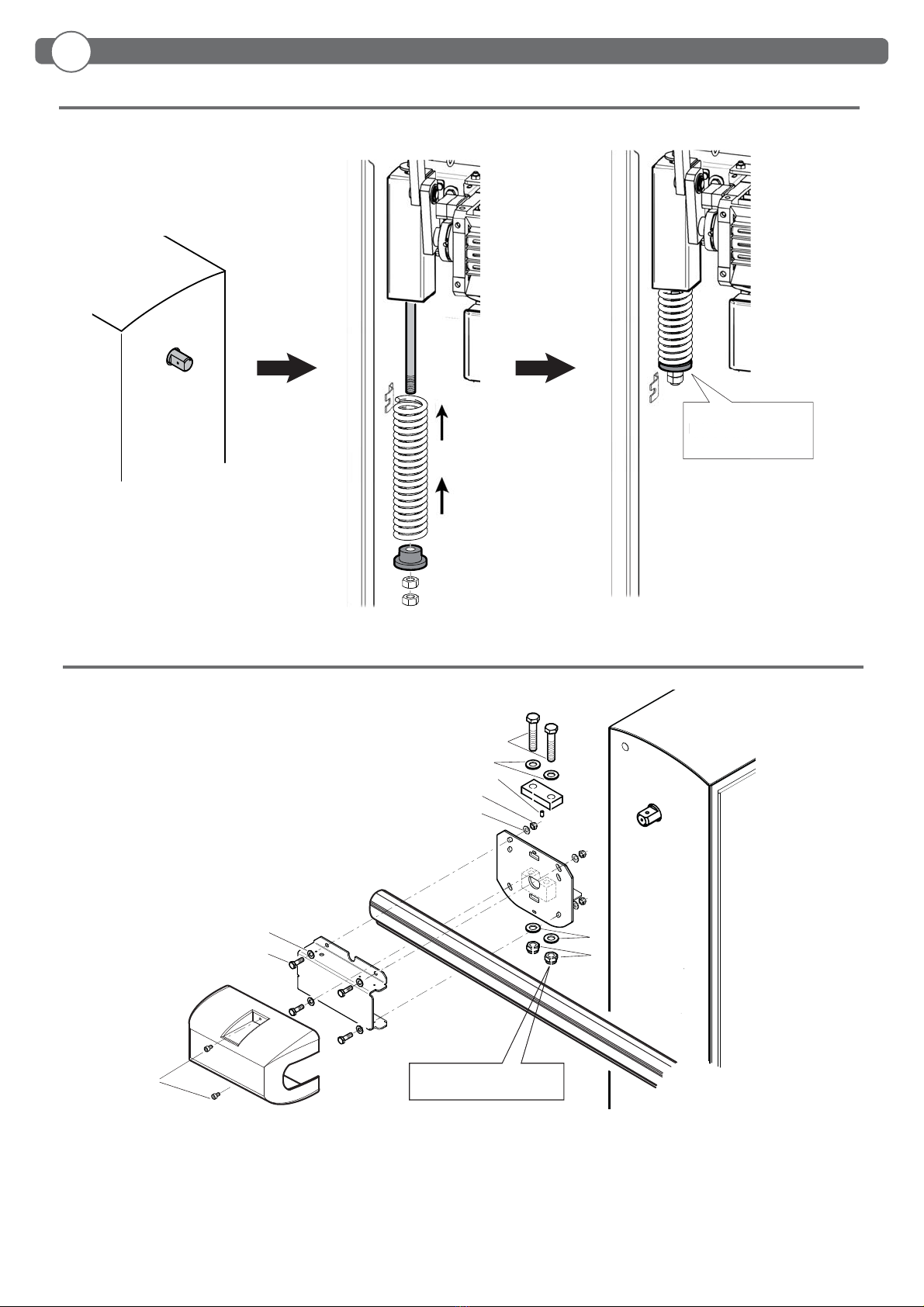

2.3 MONTAGGIO MOLLA
IT
2. Installazione
4,8x13 SERRARE 135Nm
M14x70
Ø14
Ø6x12
M8
Ø8
Ø8
M8x25
Ø14
M14

- 7 -
ITALIANO

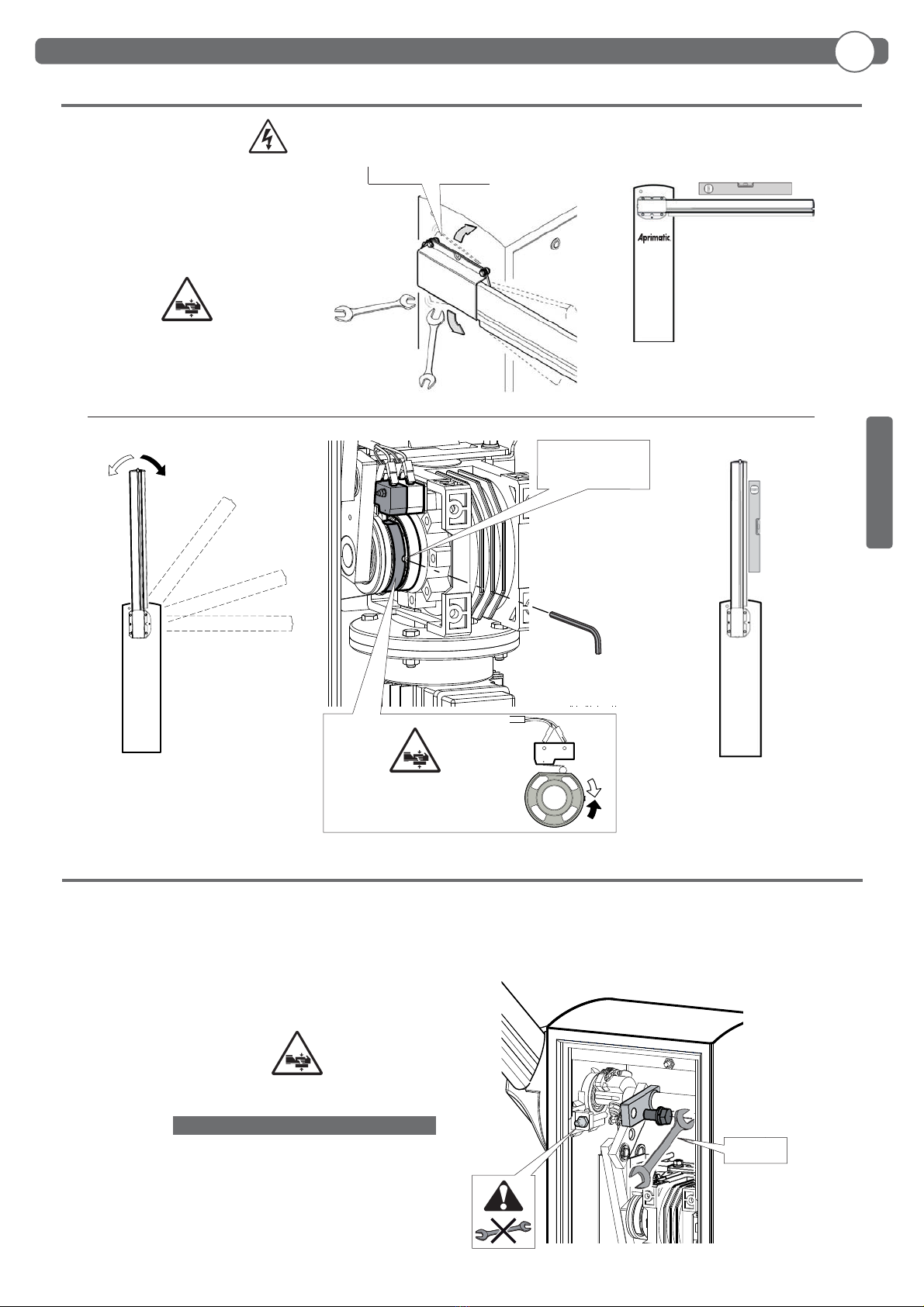

2.5 ALLINEAMENTO BARRA
Portabarra regolabile
Collegare elettricamente la centralina (vedi punto 2.8)
PER ALLINEARE LA BARRA ALLA
PAVIMENTAZIONE STRADALE AGIRE SUL
PORTABARRA REGOLABILE.
2 x 13mm
3 mm
Camma
microinterruttore
di aperura
Dare il comando“START” per portare
la barra in posizione verticale
Dare il comando“START” per portare
la barra in posizione orizzontale
Controllare che la barra sia
in posizione orizzontale
Controllare che la barra sia
in posizione verticale
REGOLARE LA BARRA IN VERTICALE
AGENDO SULLA CAMMA DEL
FINECORSA DI APERTURA.
2.6 EQUILIBRATURA DELLA BARRA
EFFETTUARE SOLO CON BARRA MONTATA
Togliere vite ssaggio della leva
Prima di eettuare qualsiasi intervento sull’impianto
togliere l’alimentazione elettrica.
24 mm
IT
2. Installazione

- 8 -
ITALIANO
FINECORSA
SUPPLEMENTARI
Consultare il manuale
d’installazione e uso della centralina
2.7 OPTIONALS
2.8 COLLEGAMENTI ELETTRICI
Per il valore “A”vedi
TAB.1 pag. 34
A
22mm
Controllare che la barra
sia equilibrata a ~45°.
Portare la barra
in posizione verticale
IT
2. Installazione
45°
Trac VF

- 9 -
ITALIANO
3.1 SICUREZZA GENERALE
• La barriera e’ ad uso esclusivamente veicolare, segnalare e delimitare tramite apposito cartello eventuali passaggi pedonali.
• Tenere bambini, persone e cose fuori dal raggio d’azione dell’automazione, in particolare durante il funzionamento.
• Si consiglia, per ragioni di sicurezza e nel rispetto delle normative vigenti, di utilizzare l’apposita centralina di comando.
• L’installazione deve essere eseguita seguendo le prescrizioni contenute nel foglio allegato “AVVERTENZE GENERALI PER LA SICUREZZA”.
• I collegamenti elettrici devono essere eettuati nel rispetto delle disposizioni legislative vigenti.
• L’installatore deve istruire l’utilizzatore sul corretto funzionamento dell’automatismo, sulla manovra manuale d’emergenza e sui possibili rischi durante
il funzionamento.
•Eseguire l’analisideirischi prendendoopportuniprovvedimenti pereliminarli,come prescrittodalladirettivamacchine2006/42/CEE,installandoidispositivi
di sicurezza.
• Prima di eettuare qualsiasi intervento sull’impianto togliere l’alimentazione elettrica mediante un sezionatore.
3.2 AVVERTENZE
Il buon funzionamento dell’automazione è garantito solo se vengono rispettate i dati riportati in questo manuale. La Ditta non risponde dei danni
causati dall’inosservanza delle norme di installazione e delle indicazioni riportate in questo manuale.
Le descrizioni e le illustrazioni del presente manuale non sono impegnative. Lasciando inalterate le caratteristiche essenziali del prodotto, la
Ditta si riserva di apportare in qualunque momento le modiche che essa ritiene convenienti per migliorare tecnicamente, costruttivamente e
commercialmente il prodotto, senza impegnarsi ad aggiornare la presente pubblicazione.
3.3 USO
• Seguire tassativamente le indicazioni contenute nel foglio allegato “AVVERTENZE GENERALI PER LA SICUREZZA”.
• In caso di manovra manuale d’emergenza seguire le indicazioni descritte al punto 3.4.
• Consultare il manuale d’installazione e uso della centralina.
3.4 MANOVRA MANUALE

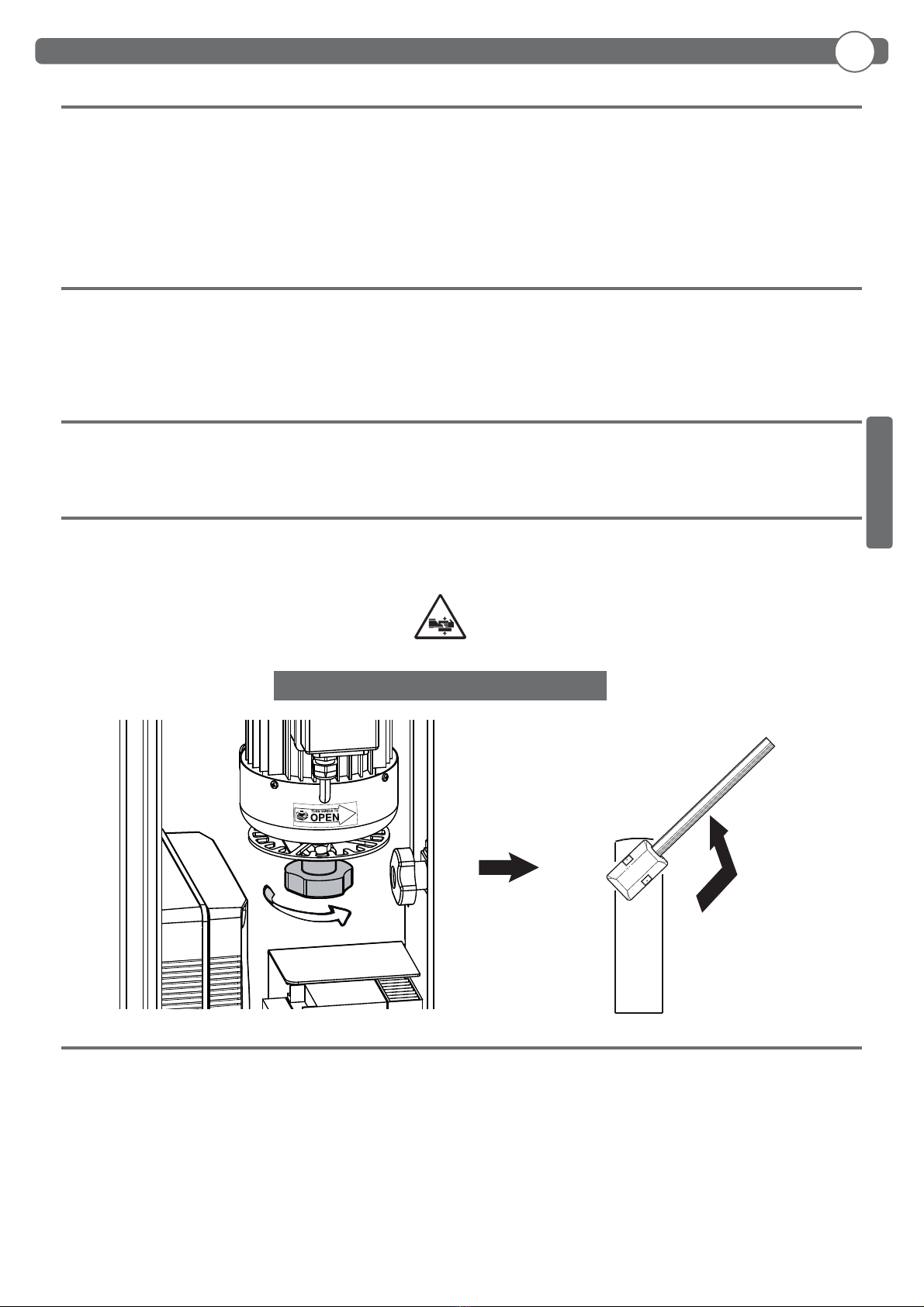

Sbloccaggio manuale
EFFETTUARE SOLO CON BARRA MONTATA
Prima di eettuare qualsiasi intervento sull’impianto
togliere l’alimentazione elettrica.
3.5 MANUTENZIONE ORDINARIA (OGNI SEI MESI)
• La manutenzione deve essere eseguita solo da personale qualicato.
• Controllare lo stato della struttura della barriera.
• Controllare lo stato del serraggio barra.
• Controllare lo stato della molla, della catena e dei relativi ancoraggi.
• Controllare l’equilibratura della barra.
• Controllare che a necorsa la barra sia orizzontale e/o verticale
• Vericare il funzionamento della centralina e dei dispositivi di sicurezza
• Vericare il funzionamento della manovra manuale d’emergenza.
• Registrare gli interventi di manutenzione nel modulo a pag. 35.
IT
3. Uso e manutenzione

- 10 -
ENGLISH
1.5 OVERALL DIMENSIONS
RIGHT barrier
LEFT barrier
1.1 INTRODUCTION
Please read it carefully before installing the appliance, before using it and before routine or extraordinary maintenance work.
The notices preceded by this symbol provide important information, the non-compliance with such instructions voids the
manufacturer’s guarantee.
OPERATIONS THAT, IF NOT CARRIED OUT CORRECTLY, CAN BE RISKY, ARE INDICATED WITH THE FOLLOWING SYMBOLS:
ELECTROCUTION CRUSHING
The INSTALLATION, USE AND MAINTENANCE handbook is for installers, users and maintenance engineers
The Company is not liable for injury to people or animals or damage to things in the case of applications that exceed the limits specied
on the enclosed technical data sheet or by a use dierent from what the appliance has been designed.
1.2 GENERAL SAFETY
• Scrap packing materials (plastic, cardboard, polystyrene etc) according to the provisions set out by current standards. Keep nylon or polystyrene
bags out of children’s reach.
• The Company declines all responsibility for any consequences resulting from improper use of the product, or use which is dierent from that
expected and specied in the present documentation.
• Do not install the product in explosive atmosphere.
• Disconnect the electrical power supply before carrying out any work on the installation. Also disconnect any buer batteries, if tted.
• Fit an omnipolar or magnetothermal switch on the mains power supply, having a contact opening distance equal to or greater than 3,5 mm.
• Check that a dierential switch with a 0,03A threshold is tted just before the power supply mains.
• Fit all the safety devices (photocells, electric edges etc.) which are needed to protect the area from any danger caused by squashing, conveying
and shearing, according to and in compliance with the applicable directives and technical standards.
• The Company declines all responsibility with respect to the automation safety and correct operation when other manufacturer’s components are
used.
• Only use original parts for any maintenance or repair operation.
• Do not modify the automation components, unless explicitly authorised by the Company.
• Instruct the product user about the control systems provided and the manual opening operation in case of emergency.
• Do not allow persons or children to remain in the automation operation area.
• Keep radio control or other control devices out of children’s reach, in order to avoid unintentional automation activation.
• Anything which is not expressly provided for in the present instructions, is not allowed.
1.3 GENERAL
The automatic electromechanical barrier is designed to control passage openings up to 5 metres wide in compliance with European standards. It is
suitable for industrial applications and it is the ideal solution for managing vehicle trac.
1.4 TECHNICAL SPECIFICATION
Power............................................................................ 230Vac/115Vac ±10% 50/60 Hz
Motor.......................................................................................... 230Vac 910RPM 0,25kW
Absorbed power ........................................................................................................... 370W
Control unit.............................................................................................................Traffic VF
Impact safety..............................................................................................................Encoder
Opening time.........................................................................................................0.7 ÷ 3.0 s
Arm length.................................................................................................................1.7 ÷ 5m
Working temp.............................................................................................. -30 *** +60°C
Manoeuvres in 24h...........................................................20 000 arm length up to 3m
5 000 arm length up to 5m
Protection level ...............................................................................................................IP 54
Net weight........................................................................................................................63 kg
Gross weight....................................................................................................................66 kg
*** With integrated heater active
1. General information
EN
487
127320 40 280
1110
168
950

- 11 -
ENGLISH
2.1 CABLE NOTE
2.2 FIXING THE STRUCTURE
500
500
400
We advise removing the template
before xing the barrier
19mm
13mm
Not supplied
1) Single-phase line 2 x 1,5 + T
2) Transmitter photocell 2 x 0,5
3) Receiver photocell 4 x 0,5
4) Key selector 3 x 0,5
5) Receiver 4 x 0,5
5) Antenna RG58
6) Magnetic coil
M12
Ø12x35x5
200
200
250
280
Ø100
2. Installation
EN
5
6
3
12
4

4,8x13
M14x70
Ø14
Ø6x12
M8
Ø8
Ø8
M8x25
Ø14
M14
- 12 -
ENGLISH
2.4 INSTALL THE ARM
TIGHTEN 135Nm
2.3 SPRING MOUNTING
Do not tighten before
the balancing arm
(see point 2.6)
Do not tigh
t
th
e
b
a
l
an
c
(
see poi
2. Installation
EN

- 13 -
ENGLISH
2.5 ALIGN THE ARM
Adjustable arm holder
Electrically connect the control unit (see point 2.8)
TO ALIGN THE BOOM TO THE FLOOR LINE
(HORIZONTAL POSITION) SET THE POSITION
OF THE ADJUSTABLE BOOM HOLDER
2 x 13mm
Give the“START” command
to position the arm holder
vertically
Give the“START” command
to position the arm holder
horizontally
3 mm
Opening
microswitch cam
Check that the bar is
in horizontal position
Check that the bar is
in vertical position
TO SET THE BOOM IN VERTICAL
POSITION ADJUST THE OPEN LIMIT
SWITCH CAM.

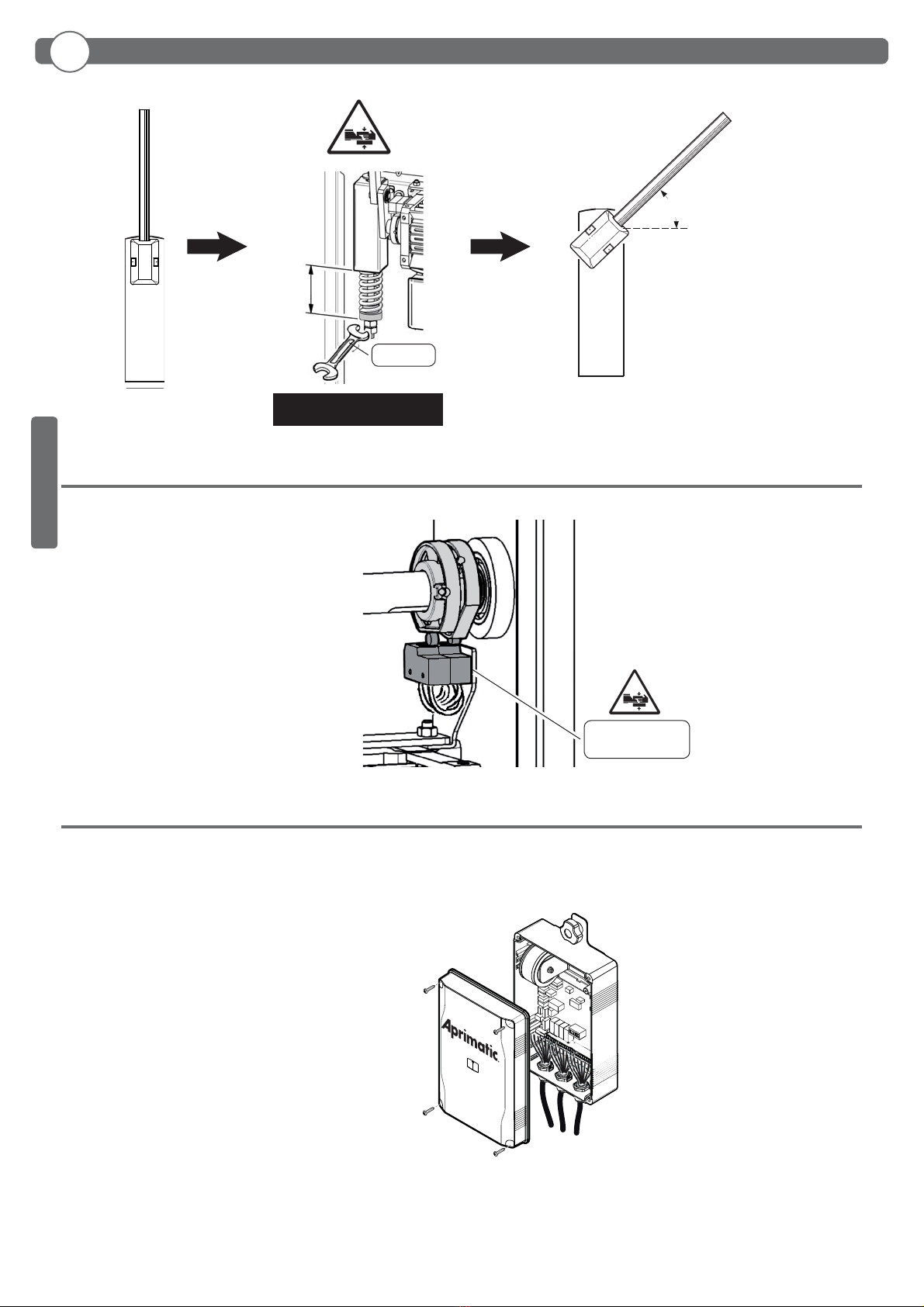

2.6 BALANCING THE ARM
WITH MOUNTED BOOM ONLY
Remove the lever xing screw
Always disconnect the electricity
before attempting any work on the system.
24 mm
2. Installation
EN

- 14 -
ENGLISH
ADDITIONAL
LIMIT SWITCH
Consult the control unit’s
installation and operating manual
2.7 OPTIONALS
2.8 ELECTRICAL CONNECTIONS
A
22mm
Check that the arm is balanced at ~45°
For the “A”value see
TAB.1 page 34
Put the bar
in a vertical position.
2. Installation
EN
45°
Trac VF

- 15 -
ENGLISH
3.1 GENERAL SAFETY
• The barrier is designed exclusively for vehicles trac; report and delimit any walkways through a special sign.
• Keep adults, children and property out of range of the automated system, especially while it is operating.
• For safety reasons and to comply with current standards, we recommend using the control unit.
• To install follow the instructions given in the enclosed “GENERAL INSTRUCTIONS FOR SAFETY” sheet.
• All electrical connections must be done in compliance with current laws.
•The installermustinstruct theuseron howtouse theautomatismcorrectly,onthemanualemergencymanoeuvreandonthe possiblerisksduring operation.
• Analyse the risks and take all the appropriate measures to eliminate them, as prescribed by the EEC machine directive 2006/42, installing the safety devices.
• Always disconnect the electricity before attempting any work on the system with a lockable cut-o switch.
3.2 WARNINGS
Correctcontrolleroperationisonlyensuredwhenthedatacontainedinthepresentmanualareobserved.TheCompanyisnottobeheldresponsible
for any damage resulting from failure to observe the installation standards and the instructions contained in the present manual.
The descriptions and illustrations contained in the present manual are not binding. The Company reserves the right to make any alterations
deemed appropriate for the technical, manufacturing and commercial improvement of the product, while leaving the essential product features
unchanged, at any time and without undertaking to update the present publication.
3.3 USE
• It is essential to follow the instructions given in the enclosed “GENERAL INSTRUCTIONS FOR SAFETY” sheet.
•In the case of a manual emergency manoeuvre, follow the indications described in point 3.4.
• Consult the control unit’s installation and operating manual.
3.5 ROUTINE MAINTENANCE (EVERY 6 MONTHS)
• Maintenance must be carried out by qualied personnel only.
• Check the condition of the barrier structure.
• Check tightness of the arm.
• Check the condition of the spring, chain and relative anchorings.
• Check arm balance.
• Check that at the end of travel the arm is horizontal and/or vertical
• Check operation of the control unit and safety devices.
• Check operation of the manual emergency manoeuvre.
• Record maintenance in the form on the page 35.
3.4 MANUAL MANEUVER
Always disconnect the electricity
before attempting any work on the system.
Releasing the barrier
WITH MOUNTED BOOM ONLY
3. Use and maintenance
EN

- 16 -
FRANÇAIS
1.5 DIMENSIONS HORS-TOUT
Lisse DROITE
Lisse GAUCHE
1.1 AVANT-PROPOS
Lisez attentivement cette notice, avant d’installer l’automatisme, de l’utiliser et avant de procéder à son entretien ordinaire ou extraordinaire.
Les indications précédées de ce symbole contiennent des informations importantes, le non-respect de ces indications peut invalider la garantie
du constructeur.
LES OPÉRATIONS PRÉSENTANT DES RISQUES SI ELLES NE SONT PAS EFFECTUÉES CORRECTEMENT SONT SIGNALÉES AVEC LES SYMBOLES:
ELECTROCUTION ECRASEMENT
Cette notice est destinée aux installateurs, aux utilisateurs et aux techniciens chargés de l’entretien.
La Société décline toute responsabilité en cas de dégâts à des personnes, animaux ou biens provoqués par des applications dépassant les limites prévues
dans la che technique jointe ou par un usage diérent de celui pour lequel l’automatisme a été conçu.
1.2 SECURITE GENERALE
•Eliminer les matériaux d’emballage (plastique, carton, polystyrène etc.) selon les prescriptions des normes en vigueur. Ne pas laisser des enveloppes en nylon et polystyrène
à la portée des enfants.
•La Société décline to ute responsabilité dérivée d’une utilisation impropre ou diérente de celle à laquelle le produit a été destiné et qui est indiquée dans cette
documentation.
•Ne pas installer le produit dans une atmosphère explosive.
•Couper l’alimentation électrique avant d’eectuer n’importe quelle intervention sur l’installation. Débrancher aussi les éventuelles batteries de secours.
•Prévoir sur la ligne d’alimentation de la motorisation un interrupteur ou un magnétothermique omnipolaire avec distance d’ouverture des contacts égale ou supérieure à
3,5 mm.
•Vérier qu’en amont de la ligne d’alimentation il y a un interrupteur diérentiel avec seuil de 0,03A.
•Appliquer tous les dispositifs de sécurité (cellules photoélectriques, barres palpeuses etc.) nécessaires à protéger la zone des dangers d’écrasement, d’entraînement, de
cisaillement, selon et conformément aux directives et aux normes techniques applicables.
•La Société décline toute responsabilité en matière de sécurité et de bon fonctionnement de la motorisation si des composants d’autres producteurs sont utilisés.
•Utiliser exclusivement des pièces originales pour n’importe quel entretien ou réparation.
•Ne pas eectuer des modications aux composants de la motorisation si non expressément autorisées par la Société.
•Informer l’utilisateur de l’installation sur les systèmes de commande appliqués et sur l’exécution de l’ouverture manuelle en cas d’urgence.
•Ne pas permettre à des personnes et à des enfants de stationner dans la zone d’action de la motorisation.
• Ne pas laisser des radio commandes ou d’autres dispositifs de commande à portée des enfants an d’éviter des actionnements involontaires de la motorisation.
•Tout ce qui n’est pas expressément prévu dans ces instructions, est interdit.
1.3 GENERALITES
La lisse automatique électromécanique a été conçue pour gérer les passages jusqu’à une hauteur de 5m dans le respect de la législation européenne. Est la solution
idéale pour contrôler le trac routier. Adaptée à une utilisation de type industrielle.
1.4 DONNEÉS TECHNIQUES
Alimentation.............................................................. 230Vac/115Vac ±10% 50/60 Hz
Moteur ........................................................................................ 230Vac 910RPM 0,25kW
Puissance absorbée ..................................................................................................... 370W
Centrale .................................................................................................................... Traffic VF
Securite au choc ...................................................................................................... Reverser
Delai d’ouverture ..................................................................................................0,7 ÷ 3,0 s
Longueur de la lisse...............................................................................................1,7 ÷ 5m
Température d’exercice...............................................................................-30 *** +60°C
Nombre de manoeuvres en 24h.....................................................20 000 jusqu’à 3m
5 000 jusqu’à 5m
Indice de protection......................................................................................................IP 54
Poids net...........................................................................................................................63 kg
Poids brut .........................................................................................................................66 kg
*** Avec chauage intégré actif
1. Information generales
FR
487
127320 40 280
1110
168
950

- 17 -
FRANÇAIS
500
500
400
2.1 CONNEXION CABLES
2.2 FIXATION STRUCTURE
Il est recommandé de retirer la
plaque avant de xer la barrière.
19mm
13mm
Non fourni
1) Ligne monophasée 2 x 1,5 + T
2) Photocellule émettrice 2 x 0,5
3) Photocellule réceptrice 4 x 0,5
4) Sélecteur à clé 3 x 0,5
5) Récepteur 4 x 0,5
5) Antenne RG58
6) Spirale magnétique
M12
Ø12x35x5
200
200
250
280
Ø100
2. Installations
FR
5
6
3
12
4

4,8x13
M14x70
Ø14
Ø6x12
M8
Ø8
Ø8
M8x25
Ø14
M14
- 18 -
2.4 INSTALLATION DE LA LISSE
SERRER 135Nm
2.3 INSTALLATION DE SPRING
Ne pas serrer avant
l’equilibrage de la lisse
(voir paragraphe 2.6)
N
e pas se
r
l
’equilibra
ge
(voir para
g
2. Installations
FR

- 19 -
2.5 ALIGNEMENT DE LA LISSE
Raccorder électriquement la centrale (voir point 2.8)
Actionnez la commande“START”
pour placer le support de lisse en
position vertical
Actionnez la commande“START”
pour placer le support de lisse en
position horizontale
POUR ALIGNER LA LISSE PAR RAPPORT
À LA CHAUSSÉE, INTERVENIR SUR LE
SUPPORT DE LISSE RÉGLABLE.
Support de lisse réglable
2 x 13mm
3 mm
Vériez que la barre est
en position horizontale
Vériez que la barre est
en position verticale
Ouverture
micro-cam
AJUSTEZ LA LISSE EN POSITION
VERTICALE AVEC L’AIDE DU FIN DE
COURSE L’OUVERTURE
2.6 EQUILIBRAGE DE LA LISSE
SEULEMENT AVEC LA LISSE MONTÉ
Enlever la vis de xation du levier
Coupez l’arrivée de courant électrique
avant toute intervention sur l’automatisme.
24 mm
2. Installations
FR

- 20 -
FRANÇAIS
MICRO
INTERRUPTEUR
ADDITIONEL
Consulterlemanueld’installation
et d’utilisation de la centrale
2.7 OPTIONALS
2.8 BRANCHEMENTS ELECTRIQUES
Mettre la barre
en position verticale.
A
22mm
S’assurer que la lisse est équilibrée à ~45°.
Pour la valeur“A”voir
TAB.1 pag. 34
2. Installations
FR
45°
Trac VF
