Armacost Lighting GroFlex GFS2835060 User manual

60 LEDs per meter (18 LEDs per foot)
Model # GFS2835060
Please read completely before installing.
These guidelines explain how GroFlex LED Grow Lighting works and how
it can be configured, cut to size, connected, and installed, so you can
properly design your GroFlex layout.
Installing GroFlex is an easy DIY project. However, basic wiring skills and
tools for stripping, splicing, and connecting wires are required. For questions
or installation advice, please contact [email protected].
IMPORTANT
 Use only with low-voltage, 12-volt DC, constant voltage power supplies.
Never connect GroFlex directly to 120-volt household power.
 Do not power GroFlex while coiled on reel, as the LEDs will overheat.
The mounting surface will act as a heat sink to dissipate heat.
 Do not look directly at GroFlex LEDs when illuminated.
 Never connect more than one power supply to a length of GroFlex.
 Do not install GroFlex where it can become immersed in water.
The integrated coating will protect it from light sprays and mists
generated by watering systems.
 Use only insulated staples and plastic clips to secure cords and wires.
 Route and secure wires so they will not become pinched or damaged.
 Use certified CL2 or better cabling for wire runs inside walls.
 Do not install 12-volt DC wiring in the same runs as 120-volt AC power.
All wiring must be in accordance with national and local electrical codes.
GroFlex uses a low-voltage Class 2 circuit. If you are unclear as to how
to install and wire this product, consult a qualified professional.
Planning
The unique profile of GroFlex LED lighting allows you to create custom
fixtures or conform GroFlex to your growing space to maximize plant
growth. Installation location, mounting angles, and reflection off walls,
surfaces, and objects will affect the amount of light reaching your
plants. Subtle adjustments to the positioning and angle of the GroFlex
tape can affect the overall light output, and each GroFlex installation
will be different.
Visit armacostlighting.com/groflex for application ideas and inspiration.
Installation considerations
 How will you switch your GroFlex on and off?
 What is the best layout configuration for your installation?
 What are the best ways to mount GroFlex?
 How will you cut and connect the wires to your GroFlex?
Choosing a power supply
Power supplies come in various sizes with different wattages and are
often referred to as transformers, AC/DC adaptors, or LED drivers.
GroFlex LED tape operates on low voltage and requires a power supply
to convert 120-volt household AC power to 12-volt DC power.
 Never connect GroFlex LED tape lighting directly to 120-volt
household power.
 Only use GroFlex with Armacost Lighting-approved LED
drivers and power supplies. Using other power supplies will
void warranty.
While GroFlex LED grow lighting is fully dimmable, Armacost Lighting
recommends using this product only at full brightness for best results.
For on/off control
If an AC outlet controlled by a wall
switch is not available for your power
supply, use an Armacost Lighting
Wireless Switch. This device adds
switched outlet convenience without
running any new wires. Alternatively,
consider Armacost Lighting’s Dual
Wireless Wi-Fi Controller, which
has a built-in scheduling function for effortless control of your plant
lighting. Your 12-volt power supply can also be switched on and off with
a simple timed outlet.
Power supply size
Determining your wattage requirements
GroFlex power requirements are stated in watts and are based on several
factors, including your design configuration. GroFlex can be installed in a
series (strips connected or wired end-to-end) or in an array (multiple legs
of LED strips or series of strips wired directly to a single power supply).
An array uses two or more legs of various lengths wired to a power
supply in a parallel connection. You will need to calculate total wattage
used in an array to guard against overloading the power supply.
LEG 3
LEG 1
LEG 2
POWER
SUPPLY
Each leg should not exceed 8.2 ft. (2.5 m)
Choosing a higher wattage power supply does not necessarily mean
you can run longer lengths of GroFlex. However, it will allow for more
lighting legs in an array design. Exceeding the lengths in the following
chart will cause the end of GroFlex farthest from the power supply
to lose brightness due to voltage drop. Using a higher wattage power
supply will not reduce the effect of voltage drop.
Maximum recommended tape length
Model GFS2835060, 60 LEDs/meter
Straight run configuration 8.2 ft. (2.5 LEDs/m) – will use approximately 14.3 watts
Center feed / Split T configuration 16.4 ft. (5 LEDs/m) – will use approximately 28.6 watts
Array configuration Varies based on layout and max wattage of power supply
How to calculate total wattage required in lighting system
Using the chart below, determine the watts used in each leg of GroFlex.
A straight run is considered one leg. A center feed or “split T” is two
equal length legs. An array can have many legs. Include only the lengths
of GroFlex in your calculation, not the connecting wires.
Add together the watts used in each leg of GroFlex to get total watts required.
Approximate watts used per meter at full brightness
GroFlex Model GF2835060 – 60 LEDs per meter
Meters 0.5 1 1.5 2 2.5
Feet 1.6 3.3 4.9 6.6 8.2
Watts used 5.5 9.1 12.7 14.5 16.8
 Watts used is the power consumed by your GroFlex lighting,
not the watt rating of a power supply.
 Always choose a power supply rated at or greater than your needs.
 Due to voltage drop, longer lengths of GroFlex will average fewer
watts per foot than shorter lengths.
 To accurately measure watts used by your GroFlex system,
use a multimeter.
Items 940000 and 714425
®LED Grow Lighting
Tailored-Spectrum LED Tape Light
1

2
Power supply location and voltage drop
The shorter the wire leads between the power supply and the
GroFlex strip, the more even your plant lighting will be – do not
coil excess wire. If the LEDs farthest from the power supply appear
dimmer, it is probably due to voltage drop. If voltage drop appears
to be an issue, use thicker, heavier gauge wires or divide strips
into smaller segments (see array configuration). To learn more, visit
armacostlighting.com/voltagedrop for an easy-to-use online voltage
drop calculator.
Cutting, connecting, and wiring
There are two methods for connecting power wires and splicing together two
pieces of LED tape lighting: soldering or using Armacost Lighting WireGrip
Connectors, sold separately.
Soldering is a sure method for making strong, reliable electrical
connections. Due to the protective coating on GroFlex tape lighting,
the copper pads require preparation before soldering. Use a sharp
blade to carefully strip away as much coating as possible, taking care
to not cut into the tape itself. Remove the final layer of adhesive by
gently rubbing the copper pads with a cloth soaked in denatured
alcohol. After verifying your connection, cover solder joints in a clear,
silicone based adhesive sealer to maintain water resistance. For tips
on how to solder GroFlex, visit armacostlighting.com/installation.
Please note that this same preparation is required when using the
SureLock family of connectors.
Wire Lead Connection Splice Connection
Wherever possible, it is recommended that you connect any needed
12-volt power wires to your GroFlex before installing. This GroFlex model
can be cut every three LEDs, or about every 2 in.
How to cut GroFlex
 Whether you are soldering wires or using connectors, cut GroFlex
with scissors directly in the center of the copper pad as shown
in position “A” below.
 You can also cut the tape at position “B,” but do not use connectors
on these tape light joints. You can solder wires to these joints.
Cut tape at center
of copper pads
B
Okay to cut at solder
joints, but do not
use connector
A
IMPORTANT: Always use the + / – indicators printed on the tape light
to maintain the same polarity (+ to + and – to –).
Positive
Negative
Creating bends with GroFlex
The unique form of GroFlex allows for gentle bending to turn corners
up to 180 degrees. When doing so, a small portion of the tape may
not sit flat at the bends. This is normal – do not try to force the tape
completely flat at these points.
Soft corner bends
permit turns
greater than 90°
Using WireGrip Connectors (sold separately)
WireGrip connectors are used to make connections when bridging gaps
between sections of GroFlex – no coating removal is necessary. WireGrip
connectors are available for purchase separately, item number 569005.
Use one WireGrip in combination with the factory-soldered wire leads,
or use two WireGrip connectors, connect one on each end of the tape.
Measure the gap and cut a length of wire to span this distance. 22
to 18 gauge wire is generally recommended. Do not coil excess wire;
shorter lengths and thicker wire will mean less voltage drop and
higher brightness.
+
–
+
–
+
–
+
–
length to
fit needs
Be sure any wire splice connections are secure and sealed.
Options include soldering, electrical tape, crimp connectors,
terminal blocks, wire nuts, etc.
SpliceGrip Connectors (sold separately)
SpliceGrip Connectors are used to join two strips, creating a continuous
run of GroFlex.
+
–
+
–
If the + / – marks do not line up,
flip the tape and use the opposite
end for proper alignment.
Installing connectors
WireGrip and SpliceGrip connect to the copper pads on cut sections
of GroFlex. Connect to clean copper pads. Do not use connectors on
soldered joints.
1. Prep the Wires
If your wire has an outer jacket, remove a portion to expose individual
wires as shown.

If your wire is the flat ribbon wire type, separate the ends of wires with a
flathead screwdriver or razor knife to about 1 in. Do not strip wire bare.
2. Plan your wire layout and maintain polarity
Check the polarity of your tape. Use the + and – markings printed on
the tape light as a guide to maintain the same polarity with your power
supply or color controller low-voltage outputs.
+
–
3. Insert wires into the WireGrip Connector
The wires go in the grooved side of the connector. Be sure the individual
wires seat themselves in the receiving grooves.
4. Clamp the connector wire cover closed
Use pliers to apply gentle pressure evenly across the pressure door.
Be sure that the small locks on both sides are fully engaged.
5. Insert the GroFlex tape into the connector
First: open the short door on the connector 90 degrees. Remove 1 in.
of 3M paper backing and insert GroFlex face up.
IMPORTANT! Position tape light copper pads above the connector’s
copper teeth as shown.
Opens
90 degrees
Tab catch
Locking tab
Copper pads
go over “teeth”
6. Close and lock down the tape light cover door
Using finger pressure, close the tape pressure door. If necessary, use
pliers to gently secure the door closed until the locks are fully seated.
Check mechanical and electrical connections on both sides by gently
pulling up on the GroFlex and wiring, one at a time. The locks on either
side of the connector should stay secure. Apply power before final
installation to make sure your lights turn on.
Armacost Lighting WireGrip and SpliceGrip Connectors can be reused
if necessary. Use a small flathead screwdriver to pry open the locking
tabs on either side of the pressure door. The pressure pad door will
break if flexed excessively – avoid rough use. For extra water resistance,
complete your connections with heat-shrink tubing or a silicone based
adhesive sealant.
To view an online video tutorial, visit armacostlighting.com/wiregrip.
Surface preparation and installation
Before removing the 3M paper backing entirely, test the LED strip in the
space you intend to light. Once the paper backing is removed and GroFlex
is fully installed, you cannot reposition it or move it to another location.
The tape may not stick securely.
Do not power GroFlex while coiled on reel, as the LEDs will overheat.
It is normal for the tape to feel warm to the touch when holding it. Once
installed, the mounting surface will act as a heat sink to dissipate heat.
Power the GroFlex and temporarily hold or tape it into position with
painter’s tape – do not remove the 3M paper backing. Do not stare
directly into the LEDs.
Try various angles and positions to get the desired light coverage
on your plants. Use GroFlex in close proximity to plants or under the
canopy and within the foliage, where overhead lighting can’t reach.
The inherent low temperature of GroFlex means you can position the
tape within inches of your target without adverse heat effects that can
be damaging to plants.
 Mounting surfaces should be smooth, clean, completely dry,
dust-free, and above 60ºF (15ºC) before installing/sticking the
GroFlex strip in place. Thoroughly clean all mounting surfaces
with isopropyl alcohol. Do not use common rubbing alcohol and
household cleaners, which may leave behind residues.
 For best adhesion, lightly sand the surface where you will mount
GroFlex with fine grit sandpaper (150–300 grit). Sand in a circular
motion rather than a straight-line motion.
 When installing on painted surfaces, paint should be fully cured
based on manufacturer’s cure time.
 Be careful not to peel off the 3M adhesive from GroFlex; just
remove the paper backing.
 3M tape requires pressure to activate the adhesive. Working from
one end to the other, firmly press the tape down with your fingers
or a clean cloth, taking care not to press on the individual LEDs.
 Support power wire leads, especially when mounting under
cabinets and shelves.
Wire support clip
shown, Armacost
item # 910100
3

4
Baltimore, Maryland
armacostlighting.com
© 2018 Armacost Lighting. All rights reserved. 180702
Placement options for effective plant lighting
The efficient nature and low heat loss of GroFlex allows for a wider
variety of mounting and placement options than high-output, overhead
grow lighting. Indoor horticulturists must rely on available space, and
GroFlex is designed to perfectly conform to your unique growing area.
GroFlex can maximize your plant’s growth by providing light where
overhead grow lights don’t reach. Use it to create arrays of GroFlex
on a backing wall, or a line of light on the inside lip of your planter or
pot. You can even hang GroFlex from overhead to follow the stalk of
the plant beneath the canopy. Any of these methods will provide more
plant-tuned light energy that could not come from traditional fixtures.
The ability to make tight turns also makes GroFlex perfect for creating
custom patterns. Use a zig-zag or spiral pattern to create a concentrated
array that fits your space. While every species is different, in general, plants
cannot receive too much light. The more GroFlex that can be directed
towards your plants – and the closer it is – the more they will benefit.
GroFlex can supplement more powerful, but limited-application,
overhead grow lights or fill in for reduced sunlight in shaded windows
or during winter. To use GroFlex by itself to grow plants, it’s important
to understand the light requirements of what you want to grow.
Visit armacostlighting.com/groflex for more information about specific
plant light requirements.
Use GroFlex inside
and around pots.
GroFlex conforms
perfectly to your
growing spaces.
Use an array to
create a custom
grow light ideally
sized for your space.
Spiral
Zig-zag Square
Troubleshooting
GroFlex LEDs do not light:
 Make sure your LED power supply is receiving 120-volt power.
 Confirm you have maintained correct polarity (+ to + and – to –)
when joining strips of GroFlex and when connecting to the 12-volt
power supply.
 Check all GroFlex connections and any switch connections from
the power supply to the GroFlex strip. Consider testing with a
multimeter to ensure light strip is receiving 12-volt power.
Only part of the LED tape light strip is lit:
 Check connections to the part of the GroFlex strip that is not lit.
 Confirm that you have maintained correct polarity to the unlit section.
 GroFlex is made with three LEDs connected as one series. If you
experience a partial failure, you can carefully cut out the damaged
section and splice in a new section as needed to repair.
LED tape lights blink on and off:
 Your power supply is not adequate for the length of GroFlex you are
powering. Install a higher wattage power supply or reduce watts
used by shortening the lengths of your GroFlex.
LEDs farthest from the power supply are noticeably dimmer:
 This is the result of voltage drop. Decrease the length of the
12-volt power feed wires or use thicker power feed wires between
the 12-volt power supply and the GroFlex lighting.
 Use shorter lengths of GroFlex. Refer to Power Supply Size in these
guidelines. Consider a different configuration.
Visit armacostlighting.com/installation for additional installation tips and FAQs.
SPECIFICATIONS
Input voltage.....................................................................12-volt DC
PPFD..............................................................About 170 µmol/m2/s*
Cuttable...................................................Approx. every 2 in. (50 mm)
Beam angle...............................................................................120°
LED light source.....................................Tailored-spectrum SMD 2835
LED count.............................................................60 LEDs per meter
Country of origin.......................................................................China
*PPFD measurement taken with one meter of GroFlex in a 10 cm
diameter spiral at distance of 10 cm. PPFD values vary according to
the length of GroFlex used and the distance from the top of the plant.
Voltage drop can affect PPFD output for longer lengths.
Visit armacostlighting.com/groflex for more information about specific
plant light requirements.
Limited three-year warranty
Improper installation, abuse, or failure to use this product for its
intended purpose will void warranty. This warranty only applies when
all components, including LED power supplies, have been provided
by or approved for use by Armacost Lighting. The warranty does not
cover labor or any other costs or expense to remove or install any
defective, repaired, or replaced products.

60 DEL blanches par mètre (18 DEL par pied)
Modèle noGFS2835060
™LED Grow Lighting
Bande lumineuse DEL à spectre sur mesure
Veuillez lire toutes ces instructions avant
l’installation.
Ces directives expliquent comment fonctionnent les lumières
de croissance DEL GroFlex et de quelle façon elles peuvent être
configurées, découpées sur mesure, connectées et installées, pour que
vous puissiez concevoir votre disposition GroFlex de façon appropriée.
L’installation du GroFlex est un projet facile à réaliser soi-même.
Des compétences de base en câblage et des outils permettant de dénuder,
d’épisser et de brancher des fils sont par contre requis.
IMPORTANT
 Utiliser uniquement des alimentations électriques à basse tension
de courant continu constant de 12 volts. Ne jamais brancher GroFlex
directement sur une prise électrique résidentielle de 120 volts.
 Ne pas alimenter le GroFlex lorsqu’il est enroulé dans le dévidoir,
car les DEL vont surchauffer. La surface de montage va agir comme
un radiateur pour dissiper la chaleur.
 Ne pas regarder directement les voyants à DEL lorsqu’ils sont allumés.
 Ne jamais brancher plus d’une alimentation électrique à une
longueur d’éclairage à DEL.
 Ne pas installer de ruban lumineux où il peut entrer en contact direct avec
l’eau, ni l’utiliser à long terme dans des environnements très humides.
 Utiliser uniquement des agrafes isolées et des attaches en plastique
pour fixer les cordons et les fils.
 Placer et retenir les fils de façon à ce qu’ils ne soient pas pincés
ou endommagés.
 Utiliser un câblage certifié CL2 ou une classe supérieure pour les fils
qui passent à l’intérieur des murs.
 Ne pas installer de câblage à courant continu de 12 volts dans les mêmes
pistes d’alimentation électrique en courant alternatif de 120 volts.
L’ensemble du câblage doit respecter les normes électriques nationales
et locales pour les circuits à basse tension de classe 2. Si vous n’êtes
pas certain de la façon d’installer ou de brancher ce produit, consultez
un professionnel qualifié.
Planification
Le profil unique de la bande lumineuse DEL GroFlex vous permet de
créer des installations sur mesure ou d’adapter GroFlex à votre espace
pour maximiser la croissance de vos plantes. La localisation de votre
installation, les angles de fixation, la réflexion sur les murs, les surfaces
et les objets affecteront la quantité de lumière qui atteindra vos
plantes. Des ajustements subtils dans la position et l’angle de la bande
lumineuse GroFlex peuvent affecter le rendement lumineux général,
et chaque installation GroFlex sera différente.
Visitez armacostlighting.com/groflex pour des idées et de l’inspiration.
Considérations pour l’installation
 Comment allez-vous allumer et éteindre votre GroFlex?
 Quelle est la meilleure configuration d’aménagement pour votre
installation?
 Quelles sont les meilleures façons d’installer GroFlex?
 De quelle manière allez-vous couper, brancher et dissimuler les fils
de votre GroFlex?

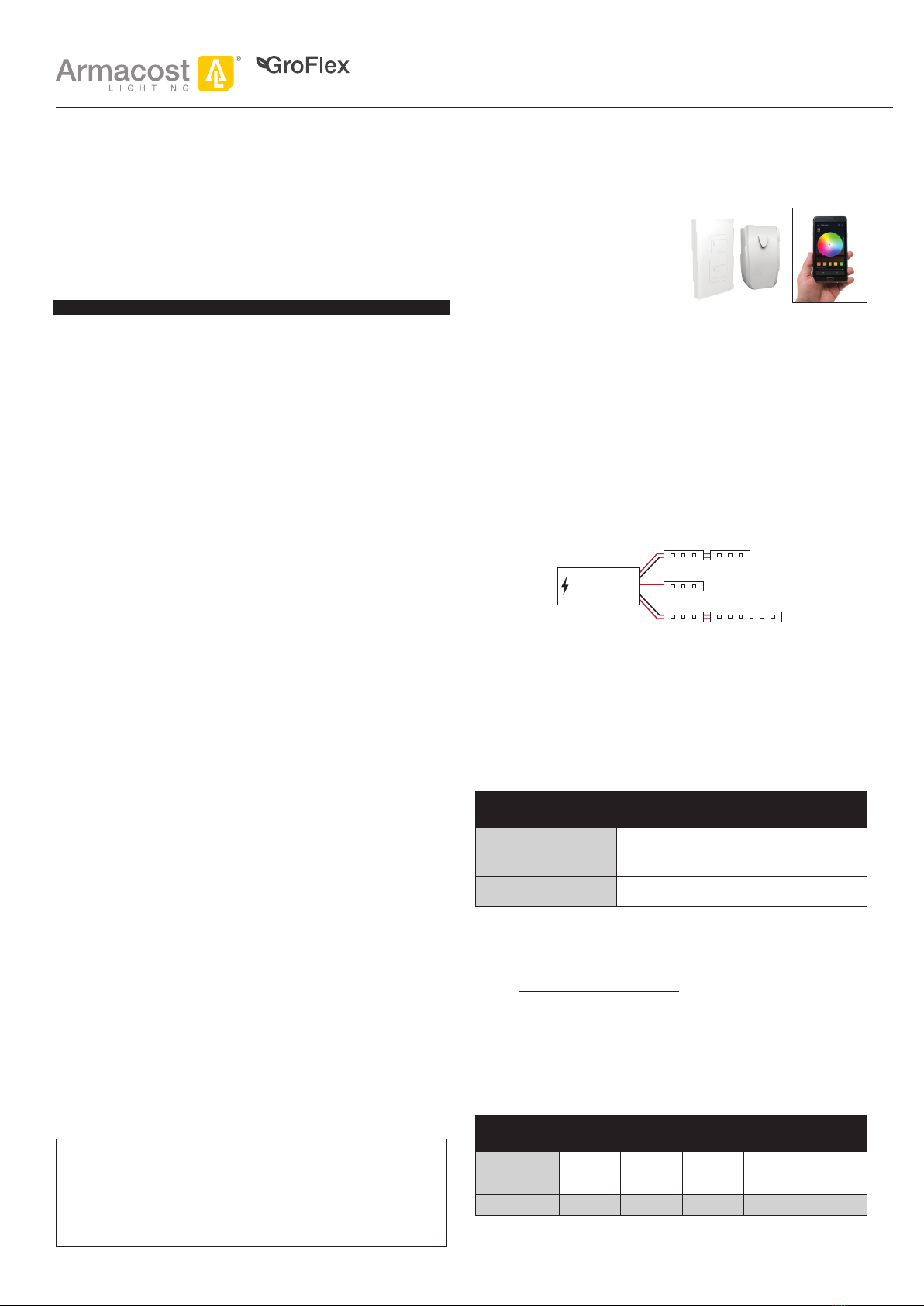

Choisir une alimentation électrique
Les alimentations électriques sont offertes en différentes tailles
et puissances et elles sont communément désignées en tant que
transformateurs, adaptateurs CA/CC ou circuits d’attaque de DEL.
GroFlex fonctionne à basse tension et il requiert une alimentation
électrique qui convertit le courant alternatif résidentiel de 120 volts
en courant continu de 12 volts.
 Ne jamais brancher directement le ruban lumineux à DEL
GroFlex à une prise électrique résidentielle de 120 volts
 Utiliser le ruban RibbonFlex uniquement avec des circuits
d’attaque et des alimentations électriques de DEL approuvés
par Armacost Lighting. L’utilisation d’autres alimentations
électriques annulera la garantie
Même si les lumières de croissance DEL GroFlex sont complètement
ajustables en intensité, Armacost Lighting recommande d’utiliser ce produit
seulement en pleine luminosité pour de meilleurs résultats.
Pour une simple commande marche/arrêt
Sinon, procurez-vous le contrôleur
wi-fi sans fil double d’Armacost
Lighting, qui possède une fonction
intégrée de programmation de votre
éclairage de plantes. L’alimentation
12 volts peut aussi être allumée
ou éteinte avec une simple sortie
programmée.
Puissance de l’alimentation électrique
Détermination des exigences en matière de puissance (watts)
Les exigences en matière de puissance du GroFlex sont indiquées
en watts et elles sont basées sur plusieurs facteurs, y compris la
configuration choisie pour l’installation. GroFlex peuvent être installés en
série (les bandes sont raccordées ou câblées les unes après les autres) ou
en grappe (plusieurs branches de bandes ou de séries de bandes de DEL
sont câblées directement à une seule alimentation électrique).
Une grappe utilise au moins deux branches de différentes longueurs
branchées en parallèle à une seule alimentation électrique. Vous devrez
calculer la puissance totale utilisée dans une grappe pour éviter de
surcharger l’alimentation électrique.
LEG 3
LEG 1
LEG 2
ALIMENTATION
ÉLECTRIQUE
Chaque bande lumineuse ne doit pas excéder 8,2 pieds (2,5 m)
Le choix d’une alimentation électrique plus puissante ne signifie pas
nécessairement que vous pouvez utiliser de plus grandes longueurs
de ruban lumineux à DEL. Cependant, cela permet d’utiliser plus de
branches dans une configuration en grappe. Dépasser les longueurs
indiquées dans le tableau suivant peut occasionner une perte de
luminosité à l’extrémité du GroFlex, à l’opposé de l’alimentation, dû à
la baisse de voltage. Le fait d’utiliser une alimentation de voltage plus
élevé ne réduira pas l’effet de la baisse de voltage.
Longueur maximale recommandée de ruban –
Modèle GFS2835060, 60 DEL par mètre
Configuration en série 8,2 pieds (2.5 mètres) requièrent environ 14.3 watts
Configuration par alimentation
centrale ou en boucle 16,4 pieds (5 mètres) requièrent environ 28.6 watts
Configuration en grappe Cela dépend de la disposition et de la puissance
maximale de l’alimentation électrique
Calcul de la puissance totale requise en watts pour le système
d’éclairage
En utilisant le tableau ci-dessous, on peut déterminer la puissance
utilisée dans chaque branche GroFlex. Une installation en série est
considérée comme une branche. Une alimentation centrale ou
« T divisé » correspond à deux bandes lumineuses de longueur
égale. Une grappe peut présenter de nombreuses branches. Inclure
uniquement les longueurs de ruban lumineux dans le calcul, et non
celles des fils de liaison.
Ajouter tous les watts utilisés pour chaque branche d’éclairage afin
d’obtenir la puissance totale requise.
Puissance approximative utilisée par mètre à pleine luminosité
GroFlex modèle GF2835060 – 60 DEL par mètre
Mètres 0.5 1 1.5 2 2.5
Pieds 1.6 3.3 4.9 6.6 8.2
Puissance requise 5.5 9.1 12.7 14.5 16.8
Article 940000 et 714425
5

8
 Les watts utilisés correspondent à la puissance consommée par éclairage
GroFlex, et non à la puissance nominale d’une alimentation électrique.
 Toujours choisir une alimentation électrique dont la puissance
nominale est égale ou supérieure à vos besoins.
 En raison de la baisse de tension, de plus grandes longueurs de
GroFlex consommeront en moyenne moins de watts par pied que de
plus courtes longueurs.
 Pour mesurer précisément la puissance en watts utilisée par le
système GroFlex, utiliser un multimètre.
Emplacement de l’alimentation électrique
et baisse de tension
Plus le fil est court entre l’alimentation et la bande lumineuse GroFlex,
plus l’éclairage de vos plantes sera uniforme. Ne pas enrouler une trop
grande quantité de fils. Si les DEL les plus éloignées de l’alimentation
électrique paraissent moins lumineuses, cela est probablement dû à
une baisse de tension. Si une baisse de voltage cause une difficulté,
utilisez des fils de calibre plus épais et plus lourds ou des bandes de
division en plus petits segments (voir la configuration du réseau). Pour
en apprendre davantage, visiter : armacostlighting.com/voltagedrop pour
un calculateur de baisse de tension en ligne, facile à utiliser.
Couper, brancher et câbler
Il existe deux méthodes pour brancher les fils d’alimentation et pour épisser
ensemble deux morceaux de ruban lumineux à DEL : la soudure ou l’utilisation
de connecteurs WireGrip d’Armacost Lighting, vendu séparément.
La soudure est une méthode sûre pour réaliser des branchements
électriques fiables et solides. Dû au revêtement protecteur de la
bande lumineuse GroFlex, les plaquettes de cuivre exigent une
préparation avant la soudure. Utilisez un couteau aiguisé pour enlever
délicatement le plus de revêtement possible, en prenant soin de ne
pas couper la bande elle-même. Retirez la dernière couche d’adhésif
en frottant légèrement les plaquettes de cuivre avec un linge imbibé
d’alcool dénaturé. Après avoir vérifié votre connexion, recouvrez les
joints de soudure d’un scellant clair à base de silicone pour maintenir
l’imperméabilité. Pour obtenir des conseils sur la façon de souder
du ruban RibbonFlex Pro, visiter : armacostlighting.com/installation.
Veuillez noter que cette même préparation est nécessaire lorsque vous
utilisez la famille de connecteurs SureLock.
Raccordement de fil d’alimentation Épissure de raccordement
Si possible, on recommande de brancher tout fil d’alimentation 12 volts
requis au ruban lumineux avant l’installation. Ce modèle de ruban lumineux
peut être coupé toutes les trois DEL, soit environ tous les deux pouces.
Comment couper GroFlex
 Pour la soudure de fils ou pour l’utilisation de connecteurs, couper
GroFlex avec des ciseaux directement au centre des tampons en
cuivre, tel qu’illustré à la position « A » ci-dessous.
 On peut également couper le ruban à la position « B », mais, dans
ce cas-ci, ne pas utiliser de connecteurs sur ces joints de ruban
lumineux. Il est possible de souder des fils sur ces joints.
Couper le ruban
au centre des
tampons en cuivre
B
On peut couper le
ruban aux joints de
soudure, mais ne pas
utiliser de connecteurs
A
IMPORTANT: Toujours utiliser les indicateurs + / – imprimés sur le ruban
lumineux pour conserver la même polarité (+ à + et – à –).
Positive
Négative
Créer des courbes avec GroFlex
La forme unique de GroFlex permet un pliage léger pour tourner
les coins jusqu’à 180 degrés. En procédant ainsi, une petite portion
de la bande peut ne pas être à plat à l’endroit où sont situés les plis.
C’est normal. N’essayez pas de forcer la bande pour la plier à plat
à ces endroits.
Des pliages légers
permettent des courbes
de plus de 90°.
Comment utiliser les connecteurs WireGrip
( vendu séparément)
Les connecteurs WireGrip sont utilisés pour combler les espaces
entre les sections de GroFlex. Il n’est pas nécessaire d’enlever
le revêtement. Les connecteurs WireGrip sont offerts séparément,
sous l’article numéro 569005.
Utilisez un WireGrip en combinaison avec des fils conducteurs soudés
en usine, ou utilisez deux connecteurs WireGrip en connectant chacun
à chaque extrémité de la bande. Mesurez l’espace et coupez une
longueur de fil pour remplir cette distance. Un fil de calibre 22 à 18 est
généralement recommandé. Ne torsadez pas l’excès de fil. Une longueur
plus courte et des fils plus épais occasionneront moins de baisse de
voltage et permettront une plus grande luminosité.
+
–
+
–
+
–
+
–
Longueur pour
répondre aux besoins
Assurez-vous que toutes les connections de jonction
de fils sont sécuritaires et scellées. Vous pouvez utiliser
la soudure, un ruban électrique, des raccords à sertir,
des blocs terminaux, des connecteurs, etc.
Connecteurs SpliceGrip ( vendu séparément)
Les connecteurs SpliceGrip sont utilisés pour joindre deux bandes,
afin de créer un flux continu de GroFlex.
+
–
+
–
Si les marques + / – ne sont pas
alignées, retourner le ruban et
utiliser l’extrémité opposée pour
obtenir un alignement approprié.
Installation des connecteurs
WireGrip et SpliceGrip se connectent aux plaquettes de cuivre sur les
sections coupées de GroFlex.
1. Préparez les fils
Si votre fil est muni
d’une enveloppe extérieure,
retirez-en une partie pour exposer les fils individuels, tel qu’illustré.

Si votre fil est de type ruban plat, séparez les bouts avec un tournevis
à tête plate ou un couteau à lame de rasoir jusqu’à environ 1 pouce.
N’exposez pas le fil complètement.
2. Planifiez votre disposition de fils et maintenez la polarité
Vérifiez la polarité de votre bande lumineuse. Utilisez les marques
+ et – imprimées sur la bande comme guide pour maintenir la même
polarité que votre alimentation électrique ou que vos sorties de
contrôleur couleur de bas voltage.
+
–
3. Insérez les fils dans le connecteur WireGrip
Les fils se placent du côté rainuré du connecteur. Assurez-vous que les
fils individuels sont bien placés dans les rainures.
4. Serrez le couvercle du fil du connecteur pour le fermer
Utilisez des pinces pour appliquer une légère pression uniforme sur
la porte. Assurez-vous que les petits onglets de verrouillage sont
complètement enclenchés des deux côtés.
5. Insérez la bande lumineuse GroFlex dans le connecteur
Ouvrez d’abord la petite porte du connecteur à 90 degrés. Enlevez 1
pouce de l’endos en papier 3M et insérez le GroFlex, recto vers le haut.
IMPORTANT! Positionnez les plaquettes de cuivre de la bande lumineuse
au-dessus des dents de cuivre, tel qu’illustré.
Ouvre à
90 degrés
Attache
d’onglet
Onglet de
verrouillage
Les plaquettes de
cuivre se placent
sur les « dents »
6. Fermez et verrouillez le couvercle de la porte de la bande lumineuse
En utilisant la pression de vos doigts, fermez la porte de la bande
lumineuse. Au besoin, utilisez des pinces pour refermer doucement la
porte, jusqu’à ce que les onglets de verrouillage soient complètement
enclenchés. Vérifiez les connections mécaniques et électriques sur
les deux côtés en tirant légèrement sur le GroFlex et sur le fil, un à la
fois. Les onglets de verrouillage sur chaque côté du connecteur doivent
rester enclenchés. Ouvrez l’alimentation électrique avant l’installation
finale pour vous assurer que les lumières s’allument.
Les connecteurs WireGrip et SpliceGrip d’Armacost Lighting peuvent
être réutilisés au besoin. Utilisez un petit tournevis à tête plate pour
ouvrir les onglets de verrouillage sur les deux côtés de la porte de
pression. La porte se brisera si elle est pliée de façon excessive :
évitez l’usage intensif. Pour une meilleure imperméabilité, ajoutez
à vos connexions une gaine thermorétrécissable ou un scellant adhésif
à base de silicone.
Pour voir un tutoriel vidéo en ligne, visitez armacostlighting.com/wiregrip.
Préparation de la surface et installation
Avant de retirer le papier protecteur 3M, tester la bande de DEL dans
l’espace à éclairer. Lorsque le papier protecteur est retiré et que
le GroFlex est complètement installé, il n’est plus possible de replacer
le ruban lumineux à DEL à un autre endroit. Le ruban pourrait ne plus
coller correctement.
Ne pas alimenter le GroFlex lorsqu’il est enroulé sur le dévidoir car les
DEL pourraient surchauffer. Il est normal que le ruban semble chaud
au toucher lorsque vous le tenez. Après l’installation, la surface de
montage servira de radiateur pour dissiper la chaleur.
Allumer le GroFlex et le tenir ou le maintenir temporairement en place
avec du ruban à peinture, ne pas retirer le papier protecteur 3M.
Ne pas regarder directement les DEL.
Essayez différents angles et positions pour obtenir la lumière désirée
sur vos plantes. Utilisez le GroFlex près des plantes ou sous la canopée
et dans le feuillage, que la lumière verticale ne peut atteindre. La basse
température inhérente du GroFlex vous permet de positionner la bande
lumineuse à quelques pouces de votre cible sans avoir d’effets de
chaleur dommageables pour les plantes.
 Les surfaces de montage doivent être lisses, propres, complètement
sèches, exemptes de poussières et à des températures supérieures
à 60 °F (15 °C), avant d’installer ou de coller la bande de GroFlex
en place. Nettoyer complètement toutes les surfaces de montage
avec de l’alcool isopropylique. Ne pas utiliser de l’alcool à friction
courant ou des produits de nettoyage ménagers, car ceux-ci peuvent
laisser des résidus.
 Pour une meilleure adhésion, poncer légèrement la surface sur laquelle
sera installé GroFlex avec du papier de verre à grain fin (entre 150 et
300). Poncer avec un mouvement circulaire plutôt qu’en ligne droite.
 Lors d’une installation sur des surfaces peintes, la peinture doit être
complètement sèche, selon le temps de durcissement du fabricant.
 Éviter de peler l’adhésif 3M de GroFlex; retirer uniquement le papier
protecteur brun.
 Le ruban collant 3M à l’arrière requiert une pression pour activer
l’adhésif. Aller d’une extrémité à l’autre en appuyant fermement sur
le ruban avec les doigts, en évitant d’appuyer sur les DEL.
 Soutenir les fils d’alimentation, particulièrement pour une installation
sous des armoires ou des étagères.
Attache de câble
illustré, Armacost
item # 910100
7

8
Options de placement pour l’éclairage
des plantes
L’efficacité et la faible perte de chaleur du GroFlex permettent une
plus grande variété d’options de montage et de placement que la
lumière verticale en hauteur. Les horticulteurs intérieurs doivent
exploiter l’espace disponible et le GroFlex est conçu pour se conformer
parfaitement à votre espace de culture unique.
Le GroFlex peut maximiser la croissance de vos plantes en fournissant
de la lumière sur les plantes qui ne sont pas atteintes par la lumière
verticale. Utilisez-le pour créer des réseaux sur un mur, ou une ligne
de lumière dans le tour supérieur d’un pot ou d’un cache-pot. Vous
pouvez même suspendre GroFlex en suivant la tige de la plante sous
la canopée. Toutes ces méthodes fourniront plus de lumière pour les
plantes que les appareils traditionnels.
La possibilité de se plier fait de GroFlex le produit parfait pour créer des
modèles personnalisés. Faites un zig-zag ou une spirale pour créer un
réseau concentré qui s’ajuste à votre espace. Même si chaque espèce
est différente, les plantes ne peuvent habituellement pas recevoir
trop de lumière. Plus vous dirigez GrFlex vers vos plantes, le plus près
possible, et plus elles en bénéficieront.
GroFlex peut compléter des lampes de croissance verticales plus
puissantes mais limitées ou pallier à la lumière du soleil réduite dans
les fenêtres ombragées ou durant l’hiver. Pour utiliser GroFlex seul pour
faire pousser les plantes, il est important de comprendre les besoins en
lumière des plantes que vous voulez faire pousser.
Visitez armacostlighting.com/groflex pour de plus amples
renseignements sur les besoins de lumière spécifiques à chaque plante.
Utilisez GroFlex dans
et autour des pots.
GroFlex se conforme
parfaitement à vos
espaces de culture.
Créer une lumière de
croissance personnalisée
idéalement dimensionnée
pour votre espace.
Spiral
Zigzag Carré
Dépannage
Les DEL GroFlex n’éclairent pas :
 S’assurer que l’alimentation électrique des DEL reçoit une tension
de 120 volts.
 Confirmer que vous avez respecté les polarités (+ à + et – à –) lors
du raccordement de bandes de DEL et lors du branchement de
l’alimentation électrique de 12 volts.
 Vérifier tous les branchements du GroFlex et tous les branchements à
des commutateurs ou des gradateurs entre l’alimentation électrique et
le ruban lumineux à DEL. Envisager de tester avec un multimètre pour
s’assurer que la bande d’éclairage reçoit une tension de 12 volts.
Seule une partie de la bande lumineuse du ruban à DEL s’allume
 Vérifier les branchements à la partie du ruban GroFlex qui ne
s’allume pas.
 Confirmer que vous avez respecté les polarités pour la partie du ruban
qui ne s’allume pas.
 Le ruban RibbonFlex Pro est constitué de trois DEL branchées en
série. Si vous constatez une défaillance partielle, vous pouvez couper
avec soin la partie endommagée et effectuer une épissure avec une
nouvelle section en guise de réparation, si nécessaire.
Les voyants à DEL du ruban clignotent
 Votre alimentation électrique n’est pas adaptée à la longueur du
GroFlex que vous souhaitez utiliser. Installer une alimentation
électrique de plus grande puissance ou réduire la consommation
d’énergie en raccourcissant les longueurs de GroFlex.
Les DEL les plus éloignées de l’alimentation électrique sont visiblement
moins lumineuses
 Cela résulte d’une baisse de tension. Diminuer la longueur des fils
d’alimentation en 12 volts ou utiliser des fils de calibre supérieur
entre l’alimentation électrique de 12 volts et le lumineux GroFlex.
 Utiliser des longueurs de GroFlex plus courtes. Consulter les Options
de configuration de ce manuel. Envisager une configuration différente.
Visiter armacostlighting.com/installation pour d’autres conseils
d’installation et une FAQ.
CARACTÉRISTIQUES TECHNIQUES
Tension d’entrée ........................................courant continu de 12 volts
PPFD............................................................environ 170 μmol/m2/s*
Coupée.......................................... Environ chaque 2 pouces (50 mm)
Angle de faisceau .....................................................................120 °
Source de lumière DEL ........................ Spectre sur mesure SMD 2835
Nombre de DEL...................................................... 60 DEL par mètre
Pays d’origine...........................................................................Chine
*Les mesures PPFD sont prises avec un mètre de GroFlex dans une
spirale d’un diamètre de 10 cm à une distance de 10 cm. Les valeurs
PPFD varient selon la longueur de GroFlex utilisée et la distance à partir
du haut de la plante. La baisse de voltage peut affecter la sortie PPFD
pour des longueurs plus importantes.
Garantie limitée de trois ans
Une installation incorrecte ou inappropriée ou l’utilisation de ce produit
d’une façon non conforme à sa conception annulera la garantie. Cette
garantie ne s’applique que lorsque toutes les composantes, y compris
les alimentations électriques des DEL, ont été fournies ou approuvées
par Armacost Lighting. La garantie ne couvre pas la main-d’œuvre ou
tout autre coût ou frais pour retirer ou installer tout produit défectueux,
réparé ou remplacé.
Baltimore, Maryland
armacostlighting.com
© 2018 Armacost Lighting. Tous droits réservés. 180702
