Armacost Lighting RibbonFlex home User manual

White LED Tape Light
Please read completely before installing.
It is important to read these guidelines completely to understand how LED
tape lighting works and how it can be configured, cut to size, connected,
and installed so you can properly design your lighting layout.
Installing tape lighting is an easy DIY project. However, basic wiring skills and
tools for stripping, splicing, and connecting wires are required.
IMPORTANT
■Use only with low-voltage constant voltage DC power supplies.
Never connect LED tape light directly to 120-volt household power.
■ Do not power LED tape while coiled on reel, as the LEDs will overheat.
The mounting surface will act as a heat sink to dissipate heat.
■Do not stare directly into the LED lights when illuminated.
■Never connect more than one power supply to a run of LED lighting.
■Do not install tape light where it can come in direct contact with
water. Do not use long term in high humidity environments.
■ Use only insulated staples and plastic clips to secure cords and wires.
■Route and secure wires so they will not become pinched or damaged.
■Use certified CL2 or better cabling for wire runs inside walls.
■ Do not install low-voltage DC wiring in the same runs as 120-volt AC power.
All wiring must be in accordance with national and local electrical codes,
low-voltage Class 2 circuit. If you are unclear as to how to install and wire
this product, consult a qualified professional.
Planning
RibbonFlex LED lighting is designed for indirect lighting applications. The
LEDs themselves are not intended to be seen directly by the eye. Every
installation is unique, and the desired lighting effect is based primarily
upon personal preference. Installation location, wall colors, mounting
angles, and the light’s reflection off walls, surfaces, and objects will affect
the final lighting appearance. Subtle adjustments to the positioning and
angle of the LED tape can greatly impact the overall lighting effect.
Installation considerations
■How will you switch your LED lighting on and off?
■Do you want to be able to dim your lighting?
■What is the best layout configuration for your installation?
■Where will you locate your power supply?
■What are the best ways to mount the tape lighting?
■How will you cut, connect, and conceal the wires to your lighting?
Choosing a power supply
Power supplies come in various sizes with different wattages and are often
referred to as transformers, AC/DC adaptors, or LED drivers. RibbonFlex
LED tape operates on low voltage and requires a power supply to convert
120-volt household AC power to low-voltage DC power.
■ Never connect RibbonFlex LED Tape Lighting directly to 120-volt
household power
■ Never use both a 120-volt and a low-voltage dimmer in the same circuit
■ Only use RibbonFlex with Armacost Lighting approved LED drivers
and power supplies. Using other power supplies will void warranty
The type of power supply you choose will be based on how you want to turn
on/off or dim your lighting.
Using standard 120-volt AC dimmers (e.g., Lutron®style)
To use an AC dimmer, your Armacost Lighting LED driver/power supply
must clearly state on the packaging and case label that it is dimmable
with 120-volt AC dimmers. Using a 120-volt dimmer with a power supply
model that is NOT dimmable will damage the power supply.
Typical wiring diagram when used with an AC dimmer
Consult power supply instructions for AC dimmer compatibility
Green Wire
Ground
Black Wire
120-volt AC
live HOT
White Wire
120-volt AC
neutral
Output to low-voltage
single color LED lighting
Dimmable LED Driver
When using a 120-volt AC dimmer, the Dimmable LED Driver/Power Supply
must be direct wired to household current.
Large lighting applications may require the use of multiple LED drivers/
power supplies. For synchronized on/off and brightness control of LED
lighting on multiple power supplies, connect a 120-volt AC dimmer to
multiple Armacost Lighting Dimmable LED Drivers.
AC DIMMER
(Lutron Style
™
)
DIMMABLE
LED DRIVERS
Using Armacost Lighting low-voltage LED dimmers
If installing an in-wall AC
dimmer isn’t practical, choose
an Armacost low-voltage dimmer.
These dimmers connect on the
low-voltage side anywhere between
your power supply and LED
lighting. Wireless model options
are available, useful in situations
where installing new wiring can be difficult. Choose from RF designer-style
touch pads or Wi-Fi®controllers that work with any smartphone.
120-VOLT
AC OUTLET
LOW-VOLTAGE
DC POWER SUPPLY
SMARTPHONE OR
WIRELESS TOUCHPAD
LOW-VOLTAGE RF DIMMER
OR WI-FI RECEIVER
For large lighting applications and multi-zone lighting control, use
multiple Armacost 2-in-1 or Wi-Fi LED dimmers. To learn more, visit
armacostlighting.com.
SMARTPHONE OR
WIRELESS TOUCHPAD
LOW-VOLTAGE RF DIMMER
OR WI-FI RECEIVER
For simple on/off control (no dimming)
If an AC outlet controlled by a wall
switch is not available for your power
supply, use an Armacost Lighting
Wireless Switch. This device adds
switched outlet convenience without
running any new wires.
RV, boat, and solar system applications
LED tape lighting can be powered directly by a battery.
120-VOLT
AC OUTLET LOW-VOLTAGE DC POWER SUPPLY
ARMACOST
WIRELESS
WALL SWITCH
WIRELESS
RECEIVER
DIRECT WIRE
AC DIMMABLE
POWER SUPPLY
AC DIMMER
(Lutron™style)
BATTERY FUSE
PROTECTION SWITCH
LOW-VOLTAGE
LED DIMMER
120-VOLT
AC OUTLET LOW-VOLTAGE
DC POWER SUPPLY
ARMACOST WIRELESS
TOUCHPAD DIMMER LOW-VOLTAGE LED DIMMER
A low-voltage LED dimmer can also be used with battery powered systems.
1

2

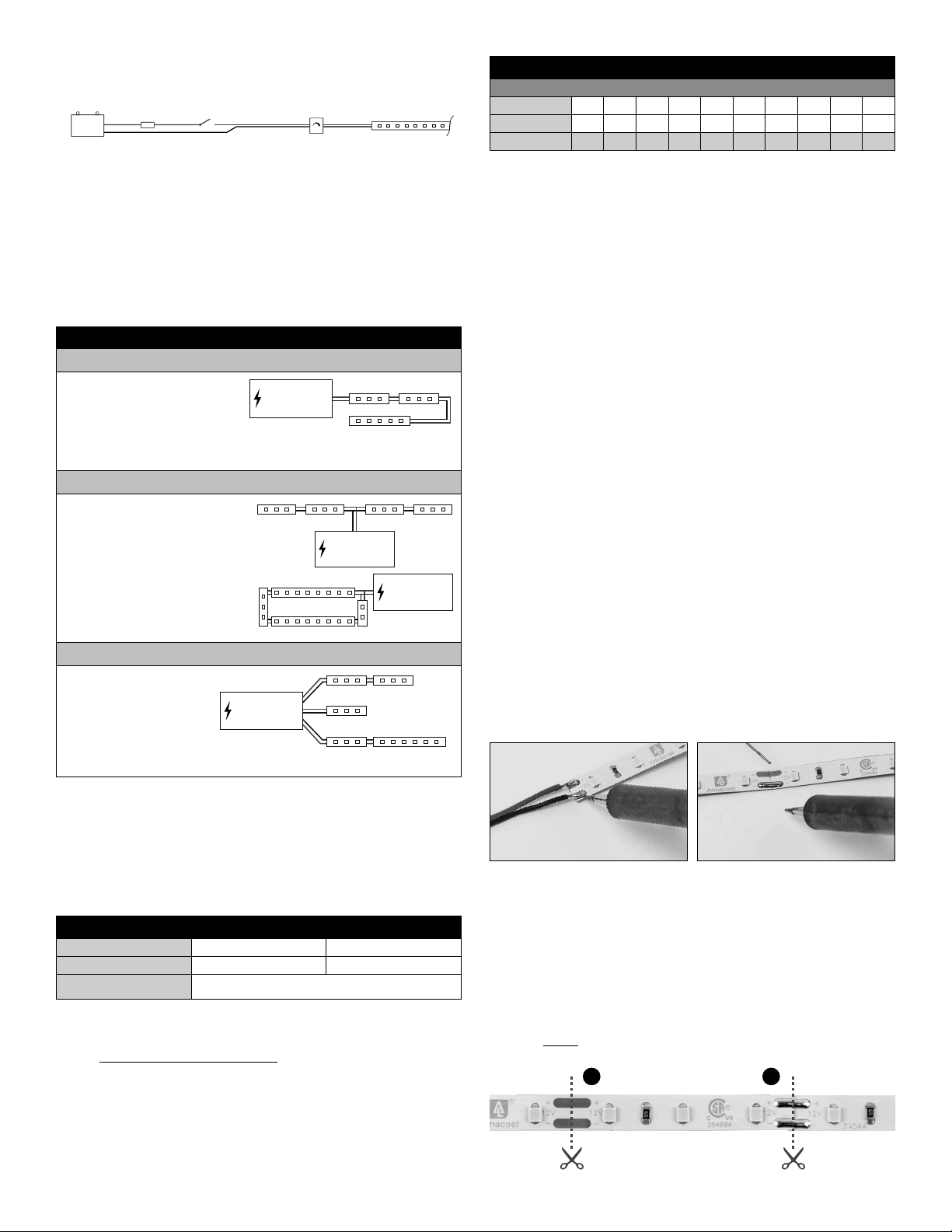

Power supply size
Determining your wattage requirements
LED tape light power requirements are stated in watts and are based on several
factors, including your design configuration. RibbonFlex can be installed in a
series (strips connected or wired end-to-end) or in an array (multiple legs of
LED strips or series of strips wired directly to a single power supply).
TYPICAL DESIGN CONFIGURATIONS
Straight Run
Only one end of the LED strip
is powered. Multiple strips can
be connected in a series for a
continuous run. LEDs farther
away from the power supply may appear dimmer due to voltage drop,
especially if longer wires are used in between to connect strips.
Center Feed/Loop Back
Either power two equal legs of
tape lighting from the center or
loop back and power both ends of
the LED tape. These configurations
will produce more consistent
brightness and color over the
length of the strip. A loop back is
excellent for room perimeter tray
ceiling or cove lighting.
Array
An array uses two or more
legs of various lengths
wired to a power supply
in a parallel connection.
You will need to calculate
total wattage used in an
array to guard against overloading the power supply.
Choosing a higher wattage power supply does not necessarily mean you
can run longer lengths of LED tape light. However, it will allow for more
lighting legs in an array design. Exceeding the maximum lengths in the
chart below will cause LEDs farthest from the power supply to appear
dimmer when at 100% brightness due to voltage drop. Using a higher
wattage power supply will not reduce the effect of voltage drop.
Maximum recommended tape length
Configuration Length Watts used
Straight run 32.8 ft. / 10m 21.47
Center feed / Loop back 65.6 ft. / 20m 42.94
Array Varies based on layout and max wattage of power supply
How to calculate total wattage required in lighting system
Using the chart below, determine the watts used in each leg of lighting.
A straight run is considered one leg. A center feed is two equal length legs
of lighting. An array can have many legs. Include only the lengths of LED
tape in your calculation, not the connecting wires.
Add together the watts used in each leg of lighting to get total watts
required. Note this is when lighting is at 100% full brightness and when
it will use the most watts energy.
Approximate watts used per meter at full brightness
30 LEDs/meter
Meters 12345678910
Feet 3.3 6.6 9.8 13.1 16.4 19.7 23.0 26.2 29.5 32.8
Watts used 4.08 7.93 11.1 13.65 15.56 17.22 18.95 19.82 20.73 21.47
■ Watts used is the power consumed by your LED lighting system,
not the watt rating of a power supply.
■ Always choose a power supply rated at or greater than your needs.
■ Due to voltage drop, longer lengths of LED tape will average fewer
watts per foot than shorter lengths.
■ To accurately measure watts used by your LED lighting system,
use a multimeter. Watts are calculated by multiplying volts by
amps used in your LED system.
Power supply location and voltage drop
The shorter the wire leads between the power supply and the LED lighting,
the brighter and more consistent your lighting will be – do not coil excess
wire. If the LEDs farthest from the power supply appear dimmer, it is
probably due to voltage drop. Voltage drop is the gradual decrease in
voltage that occurs from your power supply to your LED lighting. Voltage
drop only becomes undesirable if you notice the brightness in one area of
your lighting is objectionably different than in another area. As a practical
approach, test your LED lighting prior to final installation. If voltage drop
appears to be an issue, use thicker, heavier gauge wires, divide or power
strips from both ends (see loop back and array configurations) or use less
lighting. To learn more visit armacostlighting.com/voltagedrop for an easy-
to-use online voltage drop calculator.
Cutting, connecting, and wiring
There are two methods for connecting power wires and splicing together two pieces
of LED tape lighting: soldering or using Armacost Lighting connectors.
Soldering is a sure method for making strong, reliable electrical connections.
For tips on how to solder RibbonFlex, visit armacostlighting.com/installation.
Wire Lead Connection Splice Connection
Soldered connections are required for marine and RV applications due to
vehicle movement and vibrations.
Wherever possible, it is recommended that you connect any needed power
wires to your tape lighting before installing.
How to cut tape light
■ Whether you are soldering wires or using connectors, cut the LED
tape with scissors directly in the center of the copper pad as shown
in position “A” below.
■ You can also cut the tape at position “B,” but do not use connectors
on these tape light joints. You can solder wires to these joints.
Cut tape at center
of copper pads
B
Okay to cut at solder
joints, but do not
use connector
A
IMPORTANT: Always use the + / – indicators printed on the tape light to
maintain the same polarity (+ to + and – to –).
Positive
Negative
POWER
SUPPLY
LEG 1 LEG 2
POWER
SUPPLY
POWER
SUPPLY
POWER
SUPPLY
LEG 3
LEG 1
LEG 2
POWER
SUPPLY

Using connectors
Wire lead connectors are used for going around corners or, when cut in
half, to create two power leads or jumper cables to bridge gaps in order to
get tape lighting to other areas.
To increase the wire length between two LED strips, simply cut the
connector wire in two, and splice in the length of wire needed. 18 gauge
or heavier wire is generally recommended. Do not coil excess wire; shorter
lengths and thicker wire will mean less voltage drop and higher brightness.
added wire
(–)
(+)
(–)
(+)
(–)
(+)
(–)
(+)
Be sure all wire splice connections are secure and sealed. Options include
soldering, electrical tape, crimp connectors, terminal blocks, wire nuts, etc.
Splice connectors
Splice connectors are used to join two strips, creating a continuous run
of LED lighting.
(+) (+)
(–) (–)
If the + / – marks do not line up, flip the tape and use the opposite end for
proper alignment.
Installing connectors
Connectors – both the wire lead and splice models – connect to the copper
pads on cut sections of LED tape light. Connect to clean copper pads. Do not
use connectors on soldered joints.
■ Carefully peel back a small section of the 3M®adhesive tape paper
backing – remove only the paper, not the adhesive underneath.
■ With the connector in an
upright position (logo facing
up), carefully insert the LED
tape into the channel grooves
as shown.
■ Use a gentle, side-to-side
motion while inserting to make
sure the tape light is seated
fully inside the connector.
■ Once the lighting is seated, push to close and securely lock the
pressure pad door.
Copper padsCopper pads
go undergo under
metal clipsmetal clips Close doorClose door completelycompletely
Follow the same basic instructions when using splice connectors.
Surface preparation and installation
Before removing the 3M paper backing, test the LED strip in the space you
intend to light. Once the paper backing is removed and the lighting is fully
installed, you cannot reposition or move the LED tape light to another location.
The tape may not stick securely.
Do not power LED tape while coiled on reel, as the LEDs will overheat.
It is normal for the tape to feel warm to the touch when holding it. Once
installed, the mounting surface will act as a heat sink to dissipate heat.
Power the LED tape light and temporarily hold or tape into position with
painter’s tape – do not remove the 3M paper backing. Do not stare directly
into the LEDs.
Try various angles and positions to get the desired level of illumination and
lighting appearance. If the LEDs create undesirable bright spots on walls
or reflections, reposition the tape light strip farther away from surfaces or
try a different mounting angle.
See placement options for under cabinet lighting on page 4.
Going around corners
Although LED tape lighting is thin and flexible, it is not designed to make
sideways or lateral bends and turns, which can damage the lighting. Use
a connector to go around corners or create soft bends with a loop that will
make the tape lighting change direction sideways.
Using a wire lead connector
to make a corner turn
Use loop bend technique for coves
and above cabinet installations
■ Mounting surfaces should be smooth, clean, completely dry, dust
free and above 60ºF (15 ºC) before installing/sticking the LED tape
strip in place. Thoroughly clean all mounting surfaces with isopropyl
alcohol. Do not use common rubbing alcohol and household cleaners,
which may leave behind residues.
■ For best adhesion, lightly sand the surface where you will mount
the tape lighting with fine grit sandpaper (150-300 grit). Sand in a
circular motion rather than straight-line motion.
■ When installing on painted surfaces, paint should be fully cured
based on manufacturer’s cure time.
■ Be careful not to peel off the 3M adhesive from LED strip; just remove
the tan paper backing.
■ 3M sticky back tape requires pressure to activate the adhesive.
Working from one end to the other, firmly press the tape down with
your fingers, taking care not to press on the individual LEDs.
■ Support power wire leads, especially when mounting under cabinets
and shelves.
Wire support clip
shown, Armacost
item # 910100
Tape goesTape goes
in channelsin channels
3

4
Placement options for under cabinet lighting
For maximum light output, mount the LED tape
towards the front of the cabinet with LEDs facing
down. To focus light on the work surface and also
light your backsplash, position the tape light an
inch or two back from the front of the cabinet.
This mounting position works best with dull or
matte finished surfaces.
If your countertop is reflective, install the LED tape
lighting on the inside back of the cabinet lip frame
with the LEDs facing towards your backsplash.
This method helps eliminate unwanted light
reflections and bright spots reflecting off your
countertop. Because of the wide beam angle of the
tape light, this mounting position will still provide
ample lighting.
Continuous run mounting of LED tape lighting is
achieved by drilling a 1/2 in.
hole through cabinet side frame
lips. When mounting on the
back side of the front frame lip, use a multi-tool
oscillating saw to make small vertical cuts in the
dividers to create slots that allow the tape lighting
to pass from one cabinet to another.
Tape light installed through
a drilled hole. Tape light installed through a slot
cut into cabinet divider.
Create a visual barrier when mounting under a cabinet or shelf with no
lip to conceal the LED tape light strip. Use a piece of angle trim, quarter
round molding, or any type of trim desired to hide the LEDs.
Above Cabinet Uplighting
Most cabinet tops have uneven surfaces. To create beautiful, indirect
uplighting over cabinets, simply mount RibbonFlex on any rigid strip
(e.g., thin lattice or corner guard molding) and place on top of cabinets.
Angle the strip position to achieve the desired illumination.
Cove Lighting
Try different mounting
positions to get your
desired lighting effect.
For a seamless glow
with no bright light
spots, keep LED tape
light strip at least 3/4 in.
away from walls.
Troubleshooting
Tape light strip does not light
■ Make sure your LED power supply is receiving 120-volt power.
■ Confirm you have maintained correct polarity (+ to + and – to –) when
joining LED strips and when connecting to the power supply.
■ Check all tape light connections and any switch or dimmer connections
from the power supply to the LED tape light. Consider testing with a
multimeter to ensure light strip is receiving power.
Only part of the LED tape light strip is lit
■ Check connections to the part of the strip that is not lit.
■ Confirm that you have maintained correct polarity to the unlit section.
■ RibbonFlex is made with LEDs connected as one series between copper
pads. If you experience a partial failure, you can carefully cut out the
damaged section and splice in a new section as needed to repair.
LED tape lights blink on and off
■ Your power supply is not adequate for the length of LED tape light
you are powering. Install a higher wattage power supply or reduce
watts used by shortening the lengths of your LED tape lighting.
LEDs farthest from the power supply are noticeably dimmer
■ This is the result of voltage drop. Decrease the length of the power
feed wires or use thicker power feed wires between the power supply
and the tape lighting.
■ Use shorter lengths of LED tape lighting. Refer to Configuration
options in these guidelines. Consider a different configuration.
Visit armacostlighting.com/installation for additional installation tips and FAQs.
Input voltage.............................................................. 12- or 24-volt DC
Beam angle.................................................................................. 120°
LED light source................................................. High Power SMD 2835
See product packaging or visit armacostlighting.com for additional
product-specific information.
Two-year limited warranty
Improper installation, abuse, or failure to use this product for its
intended purpose will void warranty. This warranty only applies when all
components, including LED power supplies, have been provided by or
approved for use by Armacost Lighting. The warranty does not cover labor
or any other costs or expense to remove or install any defective, repaired
or replaced products.
Mount LEDs
3/4 in.or greater
from wall to avoid
bright spots
CEILING
Baltimore, Maryland
armacostlighting.com
© 2021 Armacost Lighting. All rights reserved. 211001

Veuillez lire toutes ces instructions avant l’installation.
Il est important de lire l’ensemble de ces instructions afin de comprendre
le fonctionnement du ruban lumineux à DEL et la façon dont on peut
le configurer, le couper aux dimensions, le brancher et l’installer, pour
pouvoir concevoir correctement l’aménagement de votre éclairage.
L’installation du ruban lumineux est un projet facile à réaliser soi-même.
Des compétences de base en câblage et des outils permettant de dénuder,
d’épisser et de brancher des fils sont par contre requis.
IMPORTANT
■ Utilisez uniquement avec des alimentations CC basse tension à tension
constante. Ne jamais brancher le ruban lumineux DEL directement sur
une prise électrique résidentielle de 120 volts.
■ Ne pas alimenter le ruban à DEL lorsqu’il est enroulé dans le dévidoir,
car les DEL vont surchauffer. La surface de montage va agir comme un
radiateur pour dissiper la chaleur.
■ Ne pas regarder directement les voyants à DEL lorsqu’ils sont allumés.
■ Ne jamais brancher plus d’une alimentation électrique à une longueur
d’éclairage à DEL.
■ Ne pas installer de ruban lumineux où il peut entrer en contact direct avec
l’eau, ni l’utiliser à long terme dans des environnements très humides.
■ Utiliser uniquement des agrafes isolées et des attaches en plastique
pour fixer les cordons et les fils.
■ Placer et retenir les fils de façon à ce qu’ils ne soient pas pincés
ou endommagés.
■ Utiliser un câblage certifié CL2 ou une classe supérieure pour les fils
qui passent à l’intérieur des murs.
■ Ne pas installer de câblage à courant continu de basse tension dans les
mêmes pistes d’alimentation électrique en courant alternatif de 120 volts.
L’ensemble du câblage doit respecter les normes électriques nationales et locales
pour les circuits à basse tension de classe 2. Si vous n’êtes pas certain de la
façon d’installer ou de brancher ce produit, consultez un professionnel qualifié.
Planification
Le ruban lumineux à DEL RibbonFlex est conçu pour des utilisations
en éclairage indirect, et vous devez éviter de regarder directement les
DEL. Chaque installation est unique et l’effet d’éclairage souhaité est
principalement basé sur des préférences personnelles. Le lieu d’installation,
la couleur des murs, les angles de montage et la réflexion de la lumière sur
les murs, les surfaces et les objets peuvent modifier l’apparence finale de
l’éclairage. Des réglages subtils du positionnement et de l’inclinaison du
ruban à DEL peuvent modifier considérablement l’effet général de l’éclairage.
Considérations pour l’installation
■ Comment allez-vous allumer et éteindre votre éclairage à DEL?
■ Souhaitez-vous pouvoir régler l’intensité de votre éclairage?
■ Quelle est la meilleure configuration d’aménagement pour votre installation?
■ Où allez-vous placer votre alimentation électrique?
■ Quelles sont les meilleures façons d’installer le ruban lumineux?
■ De quelle manière allez-vous couper, brancher et dissimuler les fils
de votre éclairage?
Choisir une alimentation électrique
Les alimentations électriques sont offertes en différentes tailles
et puissances et elles sont communément désignées en tant que
transformateurs, adaptateurs CA/CC ou circuits d’attaque de DEL. Le
ruban lumineux RibbonFlex fonctionne à basse tension et il requiert une
alimentation électrique qui convertit le courant alternatif résidentiel de
120 volts en courant continu à basse tension.
■ Ne jamais brancher directement le ruban lumineux à DEL
RibbonFlex à une prise électrique résidentielle de 120 volts
■ Ne jamais utiliser en même temps un gradateur pour 120 volts
et un gradateur à basse tension sur le même circuit
■ Utiliser le ruban RibbonFlex uniquement avec des circuits d’attaque et
des alimentations électriques de DEL approuvés par Armacost Lighting.
L’utilisation d’autres alimentations électriques annulera la garantie
Le choix du type d’alimentation électrique doit être basé sur la façon dont vous
souhaitez allumer/éteindre l’éclairage ou régler son intensité.
Utilisation d’un gradateur standard pour CA de 120 volts
(de style Lutron®, par exemple)
Lors de l’utilisation d’un gradateur pour CA, votre circuit d’attaque ou
alimentation électrique d’Armacost Lighting doit clairement indiquer sur
l’emballage ou l’étiquette de la boîte que l’intensité peut être réglée avec
un gradateur pour CA de 120 volts. L’utilisation d’un gradateur pour CA
de 120 volts avec un modèle d’alimentation, dont l’intensité NE peut PAS
être réglée, endommagera l’alimentation électrique.
Diagramme de câblage typique pour l’utilisation d’un gradateur pour CA
Consulter les instructions de l’alimentation électrique
pour connaître la compatibilité des gradateurs pour CA
Fil vert
Mise à la terre
Fil noir
Fil chargé du CA
de 120 volts
Fil blanc
Neutre du CA
de 120 volts
Sortie vers l’éclairage à DEL
unicolore de basse tension
Circuit d’attaque DEL
à intensité variable
Lors de l’utilisation d’un gradateur pour CA de 120 volts, le circuit
d’attaque ou l’alimentation électrique DEL à intensité variable doit être
directement relié à l’électricité résidentielle.
Les applications d’éclairage d’envergure peuvent requérir l’utilisation
de multiples circuits d’attaque et alimentations électriques DEL. Pour
la synchronisation des commandes de marche/arrêt et de réglage de la
luminosité de l’éclairage à DEL sur de multiples alimentations électriques,
brancher un gradateur pour CA de 120 volts à plusieurs circuits d’attaque
DEL à intensité variable d’Armacost Lighting.
CIRCUITS D’ATTAQUE DEL
À INTENSITÉ VARIABLE
GRADATEUR POUR CA
(Style Lutron
™
)
Utilisation de gradateurs à basse tension d’Armacost Lighting
Si l’installation d’un gradateur
mural n’est pas pratique, choisir
un gradateur à basse tension
d’Armacost. Ces gradateurs se
branchent du côté de la basse
tension, à tout endroit entre
l’alimentation électrique et
l’éclairage à DEL. Un modèle sans
fil est disponible, ce qui est utile
dans les situations où l’installation d’un nouveau câblage peut être difficile.
Vous pouvez choisir entre des télécommandes RF sans fil de style élégant
ou des contrôleurs Wi-Fi®qui fonctionnent avec tout téléphone intelligent.
ALIMENTATION
CC BASSE TENSION GRADATEUR RF BASSE TENSION
OU RÉCEPTEUR WI-FI
PRISE CA
120 VOLTS
TÉLÉPHONE INTELLIGENT
OU TÉLÉCOMMANDE
SANS FIL
Pour les applications d’éclairage d’envergure et le contrôle de l’éclairage
de multiples zones, utiliser les gradateurs de DEL 2-en-1 ou Wi-Fi
d’Armacost. Pour en savoir davantage, visiter : armacostlighting.com.
GRADATEUR RF
BASSE TENSION
OU RÉCEPTEUR WI-FI
TÉLÉPHONE INTELLIGENT
OU TÉLÉCOMMANDE
SANS FIL
Pour une simple commande marche/arrêt (pas de réglage d’intensité)
Si une prise de CA commandée
par un commutateur mural n’est
pas disponible pour l’alimentation
électrique, utiliser un commutateur
sans fil d’Armacost Lighting. Cet
appareil offre la fonctionnalité de prise
de courant commandée sans ajouter
de nouveaux fils.
1
Ruban lumineux à DEL blanc

2
Pour les utilisations en VR, bateau et à l’énergie solaire
Le ruban lumineux à DEL peut être alimenté directement par une batterie.
PRISE CA
120 VOLTS ALIMENTATION CC BASSE TENSION
ARMACOST
WIRELESS
WALL SWITCH
WIRELESS
RECEIVER
DIRECT WIRE
AC DIMMABLE
POWER SUPPLY
AC DIMMER
(Lutron™style)
BATTERIE FUSIBLE DE
PROTECTION COMMUTATEUR
GRADATEUR DEL
BASSE TENSION
PRISE CA
120 VOLTS ALIMENTATION
CC BASSE TENSION
ARMACOST WIRELESS
TOUCHPAD DIMMER GRADATEUR DEL BASSE TENSION
Un gradateur DEL basse tension peut également être utilisé avec
les systèmes alimentés par batterie.
Puissance de l’alimentation électrique
Détermination des exigences en matière de puissance (watts)
Les exigences en matière de puissance du ruban lumineux à DEL sont
indiquées en watts et elles sont basées sur plusieurs facteurs, y compris la
configuration choisie pour l’installation. Les rubans RibbonFlex peuvent être
installés en série (les bandes sont raccordées ou câblées les unes après les
autres) ou en grappe (plusieurs branches de bandes ou de séries de bandes
de DEL sont câblées directement à une seule alimentation électrique).
CONFIGURATIONS TYPIQUES
En série
Une seule extrémité de la bande de
DEL est alimentée. Plusieurs bandes
peuvent être raccordées les unes
après les autres pour former un seul
ruban. Les DEL les plus éloignées de
l’alimentation électrique peuvent paraître moins lumineuses en raison de la baisse
de tension, particulièrement si des fils longs sont utilisés pour relier les bandes.
Alimentation centrale ou en boucle
Il est possible d’alimenter deux
branches égales de ruban lumineux à
partir du centre ou de créer une boucle
et d’alimenter les deux extrémités du
ruban de DEL. Ces configurations
produiront une luminosité et une
couleur plus uniformes sur toute la
longueur de la bande. Une configuration
en boucle est excellente pour l’éclairage
en corniche ou en moulure de plafond
du pourtour d’une pièce.
En grappe
Une grappe utilise au moins
deux branches de différentes
longueurs branchées en
parallèle à une seule
alimentation électrique. Vous
devrez calculer la puissance
totale utilisée dans une grappe
pour éviter de surcharger l’alimentation électrique.
Le choix d’une alimentation électrique plus puissante ne signifie pas
nécessairement que vous pouvez utiliser de plus grandes longueurs
de ruban lumineux à DEL. Cependant, cela permet d’utiliser plus de
branches dans une configuration en grappe. En dépassant les longueurs
recommandées dans le tableau ci-dessous, les DEL les plus éloignées de
l’alimentation électrique paraîtront moins lumineuses à 100 % du réglage
d’intensité en raison de la baisse de tension. L’utilisation d’une alimentation
électrique plus puissante ne réduira pas l’effet de la baisse de tension.
Longueur maximale recommandée de ruban
En série 32,8 pi. (10m) 21,47
Alimentation centrale ou en boucle 65,6 pi. (20m) 92,94
En grappe Cela dépend de la disposition et de la puissance
maximale de l’alimentation électrique
Calcul de la puissance totale requise en watts pour le système d’éclairage
En utilisant le tableau ci-dessous, on peut déterminer la puissance
utilisée dans chaque branche d’éclairage. Une installation en série est
considérée comme une branche. Une alimentation centrale correspond à
deux branches d’éclairage de longueur égale. Une grappe peut présenter
de nombreuses branches. Inclure uniquement les longueurs de ruban
lumineux dans le calcul, et non celles des fils de liaison.
Ajouter tous les watts utilisés pour chaque branche d’éclairage afin
d’obtenir la puissance totale requise. Remarque : cette valeur correspond à
un éclairage à pleine luminosité et selon une utilisation maximale d’énergie.
Puissance approximative utilisée par mètre à pleine luminosité
30 DEL par mètre
Mètres 12345678910
Pieds 3,3 6,6 9,8 13,1 16,4 19,7 23,0 26,2 29,5 32,8
Puissance requise 4,08 7,93 11,1 13,65 15,56 17,22 18,95 19,82 20,73 21,47
■ Les watts utilisés correspondent à la puissance consommée par le
système d’éclairage à DEL, et non à la puissance nominale d’une
alimentation électrique.
■ Toujours choisir une alimentation électrique dont la puissance nominale
est égale ou supérieure à vos besoins.
■ En raison de la baisse de tension, de plus grandes longueurs de ruban
à DEL consommeront en moyenne moins de watts par pied que de plus
courtes longueurs.
■ Pour mesurer précisément la puissance en watts utilisée par le système
d’éclairage à DEL, utiliser un multimètre. La puissance en watts est calculée
en multipliant les volts par les ampères utilisés par le système à DEL.
Emplacement de l’alimentation électrique
et baisse de tension
Plus les fils de raccordement entre l’alimentation électrique et l’éclairage
à DEL sont courts, plus l’éclairage sera lumineux et uniforme. Ne pas
enrouler une trop grande quantité de fils. Si les DEL les plus éloignées de
l’alimentation électrique paraissent moins lumineuses, cela est probablement
dû à une baisse de tension. La baisse de tension est la diminution graduelle
de la tension qui se produit entre l’alimentation électrique et l’éclairage à
DEL. Une baisse de tension devient indésirable lorsque l’on peut constater
que la luminosité dans une partie de la pièce diffère désagréablement de
celle d’une autre partie. De façon pratique, il est recommandé de tester
l’éclairage à DEL avant de terminer l’installation. Si la baisse de tension
semble poser un problème, utiliser un câblage plus épais et de calibre
supérieur, diviser les bandes et les alimenter aux deux extrémités (voir les
configurations en boucle et en grappe) ou utiliser moins d’éclairage. Pour
en apprendre davantage, visiter : armacostlighting.com/voltagedrop pour un
calculateur de baisse de tension en ligne, facile à utiliser.
Couper, brancher et câbler
Il existe deux méthodes pour brancher les fils d’alimentation et pour épisser
ensemble deux morceaux de ruban lumineux à DEL : la soudure ou l’utilisation
de connecteurs d’Armacost Lighting.
La soudure est une méthode sûre pour réaliser des branchements
électriques fiables et solides. Pour obtenir des conseils sur la façon de
souder du ruban RibbonFlex, visiter : armacostlighting.com/installation.
Raccordement de fil d’alimentation Épissure de raccordement
Des raccordements soudés sont requis pour les applications marines et sur
les VR compte tenu des mouvements et des vibrations du véhicule.
Si possible, on recommande de brancher tout fil d’alimentation requis au
ruban lumineux avant l’installation.
Comment couper le ruban lumineux
■ Pour la soudure de fils ou pour l’utilisation de connecteurs, couper le
ruban à DEL avec des ciseaux directement au centre des tampons en
cuivre, tel qu’illustré à la position « A » ci-dessous.
■ On peut également couper le ruban à la position « B », mais, dans ce
cas-ci, ne pas utiliser de connecteurs sur ces joints de ruban lumineux.
Il est possible de souder des fils sur ces joints.
Couper le ruban
au centre des
tampons en cuivre
B
On peut couper le
ruban aux joints de
soudure, mais ne pas
utiliser de connecteurs
A
ALIMENTATION
ÉLECTRIQUE
BRANCHE 1 BRANCHE 2
ALIMENTATION
ÉLECTRIQUE
ALIMENTATION
ÉLECTRIQUE
ALIMENTATION
ÉLECTRIQUE
LEG 3
LEG 1
LEG 2
ALIMENTATION
ÉLECTRIQUE

IMPORTANT: Toujours utiliser les indicateurs + / – imprimés sur le ruban
lumineux pour conserver la même polarité (+ à + et – à –).
Positif
Négative
Utilisation de connecteurs
Les connecteurs de fils d’alimentation sont utilisés pour longer les coins ou
pour créer deux fils d’alimentation ou câbles de raccordements, lorsqu’ils
sont coupés en deux, afin de combler les écarts pour ensuite amener le ruban
d’éclairage à d’autres endroits.
Pour augmenter la longueur des fils entre deux bandes de DEL, couper simplement
le câble du connecteur en deux, et raccorder la longueur de fils requise. Du fil de
calibre 18 ou supérieur est généralement recommandé. Ne pas enrouler l’excès de
câble car les longueurs plus courtes et du fil de calibre supérieur permettent une
baisse de tension moins importante et plus de luminosité.
fil ajouté
(–)
(+)
(–)
(+)
(–)
(+)
(–)
(+)
S’assurer que tous les raccordements de fils sont sûrs et scellés. Les options
incluent la soudure, le ruban isolant, les connecteurs à sertir, les borniers, les
capuchons de connexion, etc.
Connecteurs à épissure
Les connecteurs à épissure sont utilisés pour raccorder deux bandes,
créant une longueur continue d’éclairage à DEL.
(+) (+)
(–) (–)
Si les marques + / – ne sont pas alignées, retourner le ruban et utiliser
l’extrémité opposée pour obtenir un alignement approprié.
Installation des connecteurs
Les connecteurs, les modèles pour fils d’alimentation comme les modèles à
épissure, sont raccordés aux tampons de cuivre sur les sections coupées du
ruban d’éclairage à DEL. Effectuer les raccords sur des tampons en cuivre
propres. Ne pas utiliser de connecteurs sur des joints soudés.
■ Peler avec soin une petite partie
du papier protecteur du ruban
adhésif 3M®, retirer uniquement
le papier et non l’adhésif situé
en dessous.
■ Le connecteur en position
verticale (le logo vers le haut),
insérer avec soin le ruban à DEL
dans les rainures du profilé, comme illustré.
■ Avec un mouvement léger d’un côté à l’autre lors de l’insertion,
s’assurer que le ruban lumineux est bien inséré au fond du connecteur.
■ Lorsque le ruban est placé de manière appropriée, pousser pour
refermer et verrouiller correctement la trappe à coussin de pression.
Les pastillesLes pastilles
en cuivre passent sousen cuivre passent sous
les clips métalliquesles clips métalliques
FermerFermer
complètementcomplètement
la portela porte
Suivre les mêmes instructions de base lors de l’utilisation de connecteurs
à épissure.
Préparation de la surface et installation
Avant de retirer le papier protecteur 3M, tester la bande de DEL dans l’espace
à éclairer. Lorsque le papier protecteur est retiré et que l’éclairage est
complètement installé, il n’est plus possible de replacer le ruban lumineux
à DEL à un autre endroit. Le ruban pourrait ne plus coller correctement.
Ne pas alimenter le ruban à DEL lorsqu’il est enroulé sur le dévidoir
car les DEL pourraient surchauffer. Il est normal que le ruban semble
chaud au toucher lorsque vous le tenez. Après l’installation, la surface de
montage servira de radiateur pour dissiper la chaleur.
Allumer le ruban lumineux à DEL et le tenir ou le maintenir
temporairement en place avec du ruban à peinture, ne pas retirer le papier
protecteur 3M. Ne pas regarder directement les DEL.
Essayer plusieurs angles et positions pour obtenir le niveau d’intensité
et le style d’éclairage souhaités. Si les DEL créent des points lumineux
indésirables sur les murs ou des reflets, éloigner la bande de ruban
lumineux des surfaces ou bien essayer un angle de montage différent.
Voir les options de placement pour un éclairage sous armoire en page 4.
Longer les coins
Bien que le ruban lumineux à DEL soit fin et souple, il n’est pas conçu pour
plier latéralement ou de côté, ni pour subir des torsions, car cela pourrait
endommager le dispositif d’éclairage. Utiliser un connecteur pour longer les
coins et pour plier légèrement le ruban en boucle, ce qui lui permettra de
changer de direction d’un côté ou de l’autre.
Utiliser un connecteur de fils
d’alimentation pour longer
un coin
Utiliser la technique de pliage
de boucle pour les installations
dans des corniches ou au-dessus
des armoires
■ Les surfaces de montage doivent être lisses, propres, complètement
sèches, exemptes de poussières et à des températures supérieures à
60 °F (15 °C), avant d’installer ou de coller la bande de ruban à DEL en
place. Nettoyer complètement toutes les surfaces de montage avec de
l’alcool isopropylique. Ne pas utiliser de l’alcool à friction courant ou des
produits de nettoyage ménagers, car ceux-ci peuvent laisser des résidus.
■ Pour une meilleure adhésion, poncer légèrement la surface sur laquelle sera
installé le ruban lumineux avec du papier de verre à grain fin (entre 150 et
300). Poncer avec un mouvement circulaire plutôt qu’en ligne droite.
■ Lors d’une installation sur des surfaces peintes, la peinture doit être
complètement sèche, selon le temps de durcissement du fabricant.
■ Éviter de peler l’adhésif 3M de la bande de DEL; retirer uniquement le
papier protecteur brun.
■ Le ruban collant 3M à l’arrière requiert une pression pour activer
l’adhésif. Aller d’une extrémité à l’autre en appuyant fermement sur le
ruban avec les doigts, en évitant d’appuyer sur les DEL.
■ Soutenir les fils d’alimentation, particulièrement pour une installation
sous des armoires ou des étagères.
Attache de câble
illustré, Armacost
item # 910100
Tape goesTape goes
in channelsin channels
La bande passeLa bande passe
dans les canauxdans les canaux
3

4
Options de placement pour un éclairage
sous armoire
Pour une puissance lumineuse maximale, placer le
ruban à DEL vers l’avant de l’armoire, les DEL
pointant vers le bas. Pour concentrer la lumière
sur la surface de travail, ainsi que pour éclairer la
crédence, placer le ruban lumineux à un ou deux
pouces de l’avant de l’armoire. Cette position de
montage convient le mieux aux surfaces avec une
finition mate.
Si la surface du comptoir est réfléchissante, installer
le ruban lumineux à DEL vers l’intérieur sur le
rebord du cadre de l’armoire, les DEL pointant vers
la crédence. Cette méthode aide à éliminer des
reflets de lumière indésirables et les points
lumineux réfléchis par le comptoir. En raison du
grand angle du faisceau lumineux du ruban, cette
position de montage offre quand même un
éclairage considérable.
Le montage en série continue d’éclairage en ruban à DEL est obtenu en
perçant un trou de 1/2 pouce à travers les rebords latéraux
de l’armoire. Lors du montage à l’arrière du rebord du
cadre avant, utiliser une scie oscillante multifunction pour
effectuer de petites coupes verticales dans les séparateurs
afin de créer des fentes permettant au ruban lumineux de
passer d’une armoire à l’autre.
Ruban lumineux installé à travers
un trou percé.
Ruban lumineux installé à travers
une fente réalisée dans une
séparation d’armoire.
Créer une barrière visuelle lors du montage sous une armoire ou une
étagère sans rebord pour cacher la bande de ruban lumineux à DEL.
Utiliser un morceau de baguette d’angle, de moulure en quart-de-rond ou
tout autre type de moulure approprié pour camoufler les DEL.
Éclairage vers le haut au-dessus d’une armoire
La plupart des dessus d’armoire présentent des surfaces inégales. Afin de
créer un magnifique éclairage indirect vers le haut et au-dessus des armoires,
installer simplement le ruban RibbonFlex sur une bande rigide (un treillage
mince ou une moulure de protection d’angle, par exemple) et le placer sur le
dessus des armoires. Incliner la bande pour obtenir l’intensité voulue.
Éclairage de corniche
Essayer différentes positions
de montage pour obtenir l’effet
d’éclairage souhaité. Pour
un éclairage uniforme, sans
points de lumière brillante,
placer la bande de ruban
lumineux à DEL à au moins
3/4 de pouce des murs.
Dépannage
La bande lumineuse du ruban ne s’allume pas
■ S’assurer que l’alimentation électrique des DEL reçoit une tension
de 120 volts.
■ Confirmer que vous avez respecté les polarités (+ à + et – à –) lors
du raccordement de bandes de DEL et lors du branchement de
l’alimentation électrique.
■ Vérifier tous les branchements du ruban lumineux et tous les branchements
à des commutateurs ou des gradateurs entre l’alimentation électrique et
le ruban lumineux à DEL. Envisager de tester avec un multimètre pour
s’assurer que la bande d’éclairage est alimentée.
Seule une partie de la bande lumineuse du ruban à DEL s’allume
■ Vérifier les branchements à la partie du ruban qui ne s’allume pas.
■ Confirmer que vous avez respecté les polarités pour la partie du ruban
qui ne s’allume pas.
■ RibbonFlex est constitué de DEL connectées en une seule série entre
des pastilles de cuivre. Si vous constatez une défaillance partielle, vous
pouvez couper avec soin la partie endommagée et effectuer une épissure
avec une nouvelle section en guise de réparation, si nécessaire.
Les voyants à DEL du ruban clignotent
■ Votre alimentation électrique n’est pas adaptée à la longueur du ruban
lumineux à DEL que vous souhaitez utiliser. Installer une alimentation
électrique de plus grande puissance ou réduire la consommation
d’énergie en raccourcissant les longueurs de ruban lumineux à DEL.
Les DEL les plus éloignées de l’alimentation électrique sont visiblement moins
lumineuses
■ Cela résulte d’une baisse de tension. Diminuer la longueur des
fils d’alimentation ou utiliser des fils de calibre supérieur entre
l’alimentation électrique et le ruban lumineux.
■ Utiliser des longueurs de ruban lumineux à DEL plus courtes.
Consulter les Options de configuration de ce manuel. Envisager
une configuration différente.
Visiter armacostlighting.com/installation pour d’autres conseils d’installation
et une FAQ.
Tension d’entrée ..................................courant continu de 12 ou 24 volts
Angle de faisceau ........................................................................ 120 °
Source lumineuse des DEL ............. Module SMD 2835 à haute puissance
Consultez l’emballage du produit ou visitez le site armacostlighting.com
pour plus d’informations spécifiques au produit.
Garantie limitée de deux ans
Une installation incorrecte ou inappropriée ou l’utilisation de ce produit
d’une façon non conforme à sa conception annulera la garantie. Cette
garantie ne s’applique que lorsque toutes les composantes, y compris
les alimentations électriques des DEL, ont été fournies ou approuvées
par Armacost Lighting. La garantie ne couvre pas la main-d’œuvre ou
tout autre coût ou frais pour retirer ou installer tout produit défectueux,
réparé ou remplacé.
Monter les DEL
à au moins 3/4
de pouce des
murs pour éviter
les points clairs
PLAFOND
Baltimore, Maryland
armacostlighting.com
© 2021 Armacost Lighting. Tous droits réservés. 211001
