Armacost Lighting RibbonFlex Home 421501 User manual

SAFETY INFORMATION
■ DANGER: Risk of eye damage. Do not stare directly at the LED chips
of this LED strip.
■ WARNING: The remote contains a CR2032 DC 3V button battery. If
swallowed, it could cause severe injury or death within 2 hours. Seek
medical attention immediately.
■ CAUTION: Do not power LED tape while coiled on reel.
■ IMPORTANT: Always observe polarity for 12-volt connections,
+ to +, – to –.
■ IMPORTANT: Do not install Class 2 low voltage wiring in the same runs
as AC main power. If AC and low voltage wires cross, keep them at
90-degree angles. Use only insulated staples, plastic ties, or wire
support clips to secure cords and wires.
■ NOTICE: LED flexible tape lighting rating: 24VDC 1.5A.
■ Only use the 24-volt LED lighting power supply which has been
provided with this kit.
■ Do not bend, crush or pull the cable. Protect from sharp edges,
oil and heat.
■ For indoor/dry location use only.
■ Electrical waste should not be disposed of with household waste.
Please recycle where facilities exist.
PACKAGE CONTENTS
Plug-in power supply
RF receiver and 16 feet
LED tape light (pre-assembled) RF dimmer
remote
Wire connectors (optional use) Wire support clips
INSTALLATION
See armacostlighting.com/knowledge-center for more installation tips.
Cutting the tape to length
■ Cut the LED tape with scissors in the center of copper pads (position
A) as shown. The tape can also be cut at silver solder joints (position
B), but this cut point should be used for soldered connections only.
Cut tape
at center of
copper pads
Okay to cut at silver
solder joints, but
do not use connector
■ IMPORTANT: Make sure to
observe polarity when making
connections, positive to positive
and negative to negative. Check
to see that the wire colors and
the polarity markings printed
on the tape line up.
NOTE: Be sure all 24-volt connections are secure and protected from electrical
shorting. Options include electrical tape, small wire nuts, crimp connectors, etc.
How to use included connectors
■ The wire connectors are used to join two sections of LED tape. They
can also be spliced and extended for gaps of any size. 18-20 AWG
wire is recommended for custom lengths (not included).
Add wire to fit needs
■ Open the lid of the connector opposite the wire.
■ Peel about 1/4 inch of the paper from the LED strip adhesive backing
at the connection point.
■ Use a gentle side-to-side motion to slide the strip into the connector,
making sure the tape slides under the internal connector contact points.
■ Perform a power test to be sure the connection is secure. If the LEDs
flicker or do not light, repeat the steps in this guide.
Insert tape into
channel under
contact tabs
Be sure tape
slides into
channel groove
Press down
lid until it
snaps closed
Soldering the LED tape (optional)
■ Soldering is another method for joining wires to the tape light and
joining sections of tape light directly together.
Wire Lead Connection Splice Connection
Preparing the assembly location
■ Power the LED tape lighting and temporarily hold or tape into
position with painter’s tape or masking tape – do not remove the
adhesive paper backing.
■ Adjust the lighting to various angles and positions to get the desired
level of illumination and lighting appearance. If the LEDs create
undesirable light spots on walls, or reflections, reposition the tape light
strip farther away from surfaces or try a different mounting angle.
■ Once you have determined your final mounting position, remove
any dirt and dust present where the tape will be applied. Mounting
surfaces should be clean, completely dry, and as dust-free as
possible. For best results, install when temperatures are above 60ºF
(15ºC). When installing on painted surfaces, paint should be fully
cured based on manufacturer’s cure time.
Installing the LED strip
■ Working from one end to the other, remove the paper backing protecting
the adhesive and firmly press the LED tape down with your fingers or a
clean cloth, taking care not to press on the individual LEDs.
■ Support and secure the power cables leading to the tape light with
the included wire support clips.
■ NOTE: Although the LED tape can
be installed in curved and irregular
spaces, avoid sharp bends or bending
on the solder joints as you could
damage the LED tape light. If an LED
is inadvertently damaged and fails to
light, the remaining LEDs will continue to operate.
1
Item 421501
Tunable White LED Tape Light Kit

2

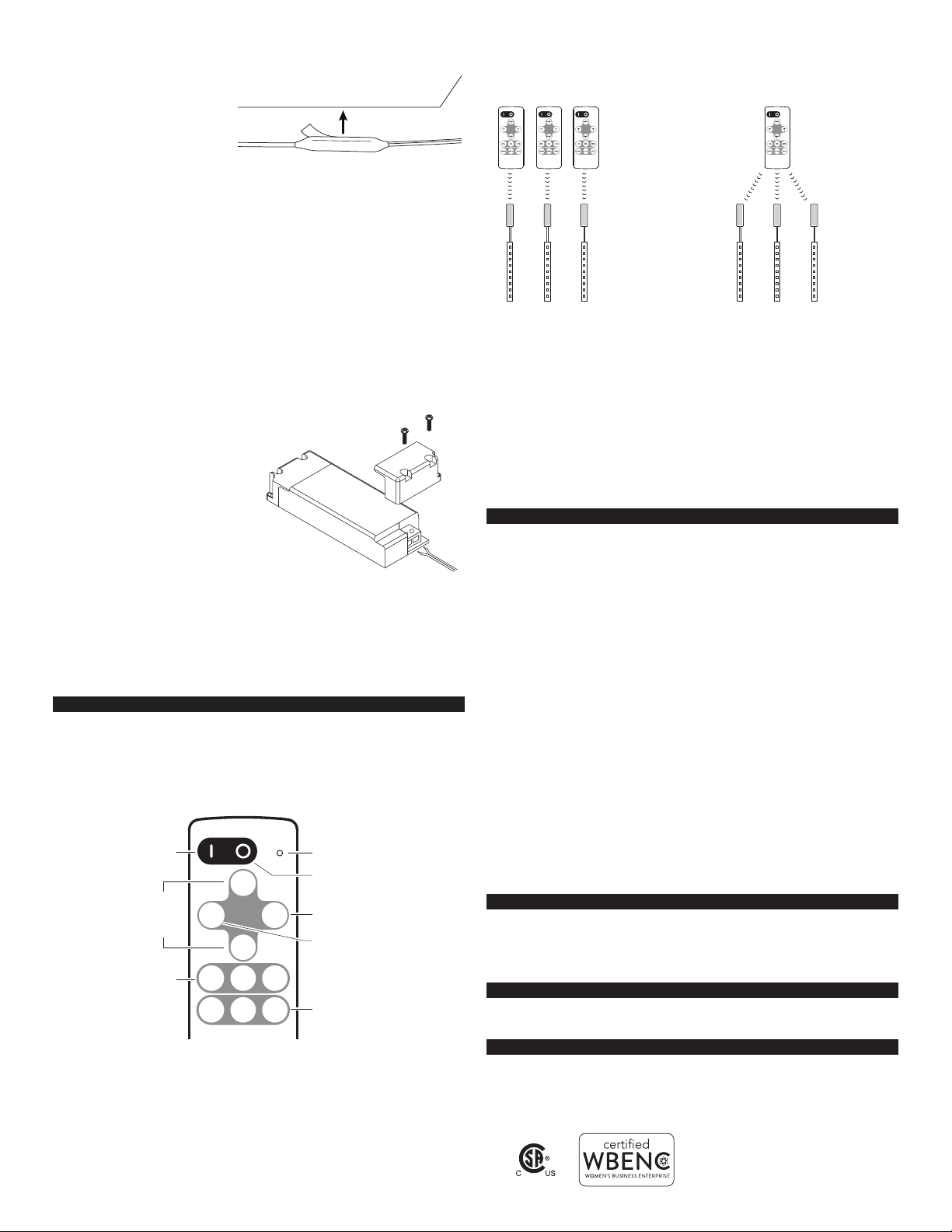

Installing the RF receiver
■ Remove the adhesive
backing from the receiver.
On a clean and dry
surface, place the RF
receiver into the desired
position and press to
ensure proper adhesion to the surface.
Installing the power supply
■ Plug the power supply into the wall and then use the remote to turn
the LEDs on.
■ If connected to a switched outlet, be sure the power is switched ON
for proper remote operation.
Direct wiring the power supply
■ WARNING: Disconnect power by unplugging the power cord or turning
off the circuit breaker before removing the power supply end caps.
■ WARNING: Do not use standard 120-volt AC dimmers with this power
supply. Only use the integrated RF dimmer supplied with this kit.
■ IMPORTANT: All wiring must be in accordance with national and local
electrical codes, low-voltage Class 2 circuit. If you are unclear as to
how to install and wire this product, consult a qualified professional.
■ To direct wire, remove end cap. Then remove the AC input
cable/plug and connect black live wire from a branch
circuit to the line side (L) of the built-in
terminal block and connect the
white neutral wire to the neutral
side of the terminal block (N),
as indicated on the case. This
LED power supply uses Class II
AC inputs with a fully isolated case;
ground wire should not be connected.
■ Before restoring power, make sure all connections
are tight and the endcaps are reinstalled securely.
■ The 24-volt power cable to the tape lighting can be shortened or
lengthened as needed. 18AWG is recommended when lengthening
this cable; keep wire runs as short as possible. Always use suitable
wire connectors to meet installation requirements.
OPERATION
Functions of the remote
■ Pull out the plastic battery barrier sheet from the battery
compartment located on the bottom of the remote.
■ The remote does not require line-of-sight to operate the lights. Range
will vary depending on your building structure and where the receiver
on the tape light is mounted.
10% 100%50%
WARM COLD NEUTRAL
BRIGHT
–
C/T
+
C/T
–
BRIGHT
+
Incrementally adjust
the color temperature of
the lighting up or down
Quick access to preset
color temperature levels
Quick access to
preset light levels
Turn lights ON
Turn lights OFF
Incrementally adjust
the brightness of the
lighting up or down
Remote indicator
Pairing multiple kits
The remote in each kit comes paired with the tape light. For larger installations,
multiple kits can be paired together for control by a single remote.
PAIRING
■ Unplug the power supply for the kit that is to be paired. Wait 5 seconds
■ Restore power to the power supply, then within 10 seconds press and
hold the C/T – and the C/T + buttons on the remote at the same time
■ The lights will flash to indicate a successful pairing This kit will now
operate with the remote used in this procedure. Repeat as desired
with other kits and remotes.
Each remote
uniquely
paired to a kit
One remote
paired to
multiple kits
NOTE: Dynamic effects will not stay synchronized when one remote is
paired to multiple kits.
TO RETURN TO SINGLE-REMOTE OPERATION
For each kit, perform the following steps using a unique remote:
■ Unplug the power supply for the kit that is to be returned to single-
remote operation.
■ Restore power to the power supply, then within 10 seconds press and
hold the C/T – and the C/T + buttons at the same time (The lights will
flash to indicate the signal has been received)
■ Perform the two steps above a second time to complete the process
This kit will now operate only using the remote used in this procedure.
Repeat as desired with other kits and remotes.
TROUBLESHOOTING
The LED strip will not light.
■ The power supply does not have power. Make sure the plug is fully inserted
into a live 120-volt outlet. Check connections and circuit breaker.
■ The power supply output cable is not properly secured. Make sure that the
DC output cable is wired securely to the output of the power supply.
■ The polarity is incorrect. Check that the orientation of the input and
output match the markings on the case.
■ Batteries in the remote are dead, improperly installed, or the battery
protector has not been removed. Make sure the battery protective strip
is removed. Check that the orientation and type of battery are correct
and that the battery is not depleted.
■ The remote is too far from the receiver. The remote can operate up
to 50 feet in optimal conditions, but each installation has unique
variables that may affect range.
Only part of the LED strip lights.
■ A connection point is faulty. Check for secure connections at the point
that is not lit. Confirm that polarity is the same between the lit and
unlit segments.
The fuse blows or a circuit breaker trips when the light is turned on.
■ A wire is exposed. Discontinue use of the lamp. Unplug the unit from
the wall. Contact a qualified electrician.
FCC STATEMENT
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
CUSTOMER SUPPORT
Email: [e-mail] | Phone: [phone]
Monday–Friday, 9 a.m.–5 p.m., EST
TWO-YEAR LIMITED WARRANTY
Improper installation, abuse, or failure to use this product for its intended purpose
will void warranty. This warranty only applies when all components, including LED
power supplies, have been provided by or approved for use by Armacost Lighting.
The warranty does not cover labor or any other costs or expense to remove or install
any defective, repaired or replaced products.
armacostlighting.com
© 2022 Armacost Lighting. All rights reserved.
220602
Mounting surface

MISES EN GARDE
■ DANGER : Ne pas regarder directement les DEL : risque de dommage
oculaire.
■ AVERTISSEMENT : La télécommande fonctionne avec une pile CR2032
à bouton DLC 3 V. L’ingérer peut causer en l’espace de 2 heures des
blessures graves voire la mort. Consulter immédiatement un médecin.
■ ATTENTION : Ne pas mettre sous tension lorsqu’enroulé.
■ IMPORTANT : Toujours vérifier la polarité des branchements à 24 volts,
+ à +, – à –.
■ IMPORTANT : Ne pas installer un circuit à basse tension de classe 2 sur
le même circuit que l’alimentation principale en courant alternatif (c.a.).
Si le c.a. et les fils basse tension se croisent, les garder à un angle à 90
degrés. N’utiliser que des agrafes isolées, des attaches en plastique ou
des attaches de fixation pour fixer cordons et fils d’alimentation.
■ NOTICE : puissance du ruban DEL : 24V C.C. 1A.
■ Utiliser uniquement l’adaptateur DEL à 24V fourni dans ce kit.
■ Ne pas tordre ou écraser le câble ni tirer dessus. Protéger des
endroits coupants, des substances grasses et de la chaleur.
■ Pour une utilisation en intérieur/endroit sec uniquement.
■ Les appareils électroniques ne doivent pas être jetés avec les ordures
ménagères. Veuillez recycler dans les points de dépôt prévus à cet effet.
CONTENU
Alimentation enfichable
Récepteur RF et 5 m (16 pi)
de ruban DEL (préassemblé) Télécommande RF
Câbles raccords (facultatifs)
Attaches de
fixation cordon
INSTALLATION
Voir armacostlighting.com/knowledge-center pour des conseils d’installation.
Couper le ruban à la longueur
■ Coupez le ruban LED avec des ciseaux au centre des pastilles de
cuivre (position A) comme indiqué. Le ruban peut aussi être coupé
aux soudures (schéma B), mais ce point de découpe doit être utilisé
uniquement pour des raccords par soudure.
Couper le ruban
au centre des
pastilles de cuivre
Découpe aux soudures
correcte, mais pas pour
l’utilisation d’un raccord
■ IMPORTANT : Vérifier que la
polarité (+ et –) est respectée
lors du raccordement. Vérifier
également la correspondance
des indications de couleur de
câbles et de polarité à votre
installation.
REMARQUE : Assurez-vous que tous les branchements de 12 volts sont
protégés en cas de court-circuit. Utiliser à cet effet du ruban isolant,
des petits serre-fils, des raccords enfichables, etc.
Comment utiliser les câbles raccords
■ Les raccords permettent de connecter deux segments de ruban DEL.
Ils permettent également de raccorder ou de prolonger pour combler
des espaces de toute taille. Pour ajustement de la longueur, il est
recommandé d’utiliser des fils de 18–20 AWG (non fournis).
longueur au besoin
■ Ouvrir la «porte» du raccord située du côté opposé au câble.
■ Retirer environ 1/2 cm (1/4 po) du film protecteur de l’adhésif
au point de connexion.
■ Insérer le ruban dans le raccord en le faisant délicatement glisser
de droite à gauche et en vous assurant que le ruban s’insère sous
les points de contact internes au raccord.
■ Tester le raccordement : si les DEL clignotent ou ne s’allument pas,
répéter les étapes ci-dessus.
Insérez le ruban
dans le canal sous les
languettes de contact
Assurez-vous que
le ruban glisse dans
la rainure du canal
Appuyez sur le
couvercle jusqu'à
ce qu'il s'enclenche
Souder le ruban DEL (facultatif)
■ Pour raccorder les fils électriques au ruban ou pour raccorder
directement des segments de ruban, il est possible de les souder.
Raccordement des fils Raccordement du ruban
Préparation de l’installation
■ Mettre le ruban sous tension et le faire tenir provisoirement en
place à la main ou avec du ruban adhésif fort. Ne pas retirer le film
protecteur de l’adhésif du ruban DEL.
■ Ajuster l’emplacement du ruban pour obtenir l’éclairage et
l’apparence désirés. Si les DEL créent des reflets ou des taches
de lumière non voulues sur le mur, placer le ruban à plus grande
distance des surfaces ou tester un angle de montage différent.
■ Une fois l’emplacement final déterminé, y enlever la poussière ou toute
autre saleté. Les surfaces de montage doivent être propres, entièrement
sèches et si possible dénuées de poussière. Pour un meilleur résultat,
installer par une température minimum de 15 °C (60 °F). Lors d’une
installation sur une surface fraîchement peinte, respecter les délais du
fabricant pour que la peinture soit entièrement sèche.
Installation du ruban DEL
■ En commençant à l’une des extrémités, retirer le film protecteur de
l’adhésif et presser fermement le ruban avec vos doigts ou un chiffon
propre, en faisant attention à ne pas trop appuyer sur les DEL elles-mêmes.
■ Fixer les cordons d’alimentation du ruban avec les attaches
de fixation fournies.
■ REMARQUE : Bien qu’il soit possible
d’installer le ruban dans des coudes
et des espaces irréguliers, éviter, pour
ne pas endommager les DEL, de le
placer dans des angles trop abrupts
ou de plier le ruban au niveau des
soudures. Les dommages causés à une DEL n’ont pas d’influence sur
le bon fonctionnement des autres.
Positif
Négatif
Kit de ruban lumineux à DEL blanc accordable
Article 421501
3

Installation du récepteur RF
■ Retirez le support adhésif
du récepteur. Sur une
surface propre et sèche,
placez le récepteur RF
dans la position souhaitée
et appuyez pour assurer
une bonne adhérence à la surface.
Installation de l’alimentation
■ Branchez le bloc d’alimentation dans le mur, puis utilisez la
télécommande pour allumer les voyants.
■ Si branché à une prise commandée par interrupteur, vérifier que
ce dernier est allumé.
Branchement à l’adaptateur
■ AVERTISSEMENT : Avant de démonter l’adaptateur, débrancher le
cordon d’alimentation ou mettre le système en court-circuit.
■ AVERTISSEMENT : Ne pas utiliser de gradateurs standards de 120
volts. Fonctionne uniquement avec le gradateur RF fourni dans ce kit.
■ IMPORTANT : L’installation électrique – circuit de classe 2 à basse
tension – doit respecter les codes d’électricité locaux et nationaux.
Si vous ne savez pas comment installer et câbler ce produit,
consultez un professionnel.
■ Pour le câblage direct, retirez le capuchon d’extrémité.
Ensuite, retirer le fil d’entrée en CA
et connecter le fil sous tension
noir d’un des circuits en
dérivation sur le côté de ligne
(L) du bloc de jonction intégré
et connecter le fil compensateur
blanc au côté compensateur du bloc
de jonction (N pour «neutral») comme
indiqué sur le boîtier. Cet adaptateur utilise un
courant continu de classe II au sein d’un boîtier
entièrement hermétique : ne pas connecter aux fils de terre.
■ Avant de remettre sous tension, vérifier que les connexions sont
solides et que le boîtier a été correctement remonté.
■ Le fil de 24 volts relié au ruban peut être réduit ou prolongé au
besoin. Un calibrage de 18 AWG est recommandé pour l’extension du
fil; conserver les chemins de fils aussi courts que possible. Toujours
utiliser des raccords adaptés respectant les normes d’installation.
UTILISATION
Fonctions de la télécommande
■ Détacher le compartiment à piles situé au dos de la télécommande.
■ Il n’est pas nécessaire d’être en visibilité directe pour faire fonctionner
la télécommande. Sa portée dépendra de la structure de votre bâtiment
et de l’emplacement du récepteur sur le ruban lumineux.
10% 100%50%
WARM COLD NEUTRAL
BRIGHT
–
C/T
+
C/T
–
BRIGHT
+
Ajustez la température
de couleur de l’éclairage
vers le haut ou vers le bas
Accès rapide aux
niveaux de température
de couleur prédéfinis
Accès rapide aux
niveaux d’éclairage
prédéfinis
Allumer les lumières
Éteignez les lumières
Ajustez la luminosité
de l’éclairage vers le
haut ou vers le bas
Indicateur de
télécommande
Mise en réseau de plusieurs kits
La télécommande de chacun des kits peut contrôler le ruban lumineux.
Lors de vastes installations, plusieurs kits peuvent être reliés pour être
contrôlés par une unique télécommande.
CONNEXION DES KITS
■ Débrancher l’alimentation du kit à connecter. Attendre 5 secondes.
■ Rebrancher l’alimentation, puis au bout de 10 secondes, presser
et garder appuyés les boutons C/T – et C/T + en même temps.
■ Les DEL produiront un flash pour confirmer la bonne connexion.
Ce kit fonctionnera alors avec la télécommande utilisée dans cette
procédure. Répéter au besoin avec d’autres kits et télécommandes.
Une
télécommande
contrôle un kit
Une
télécommande
contrôle
plusieurs kits
REMARQUE : Les effets lumineux ne restent pas synchronisés lorsqu’une
télécommande est réglée pour contrôler plusieurs kits.
REVENIR AU FONCTIONNEMENT INITIAL
Pour chaque kit, suivez les étapes ci-dessous avec une seule télécommande :
■ Débrancher l’alimentation du kit concerné.
■ Rebrancher l’alimentation, puis au bout de 10 secondes, presser et
garder appuyés les boutons C/T – et C/T + en même temps (les DEL
produiront un flash pour confirmer que le signal a bien été reçu).
■ Répéter les deux étapes ci-dessus.
Ce kit fonctionnera à présent uniquement avec la télécommande utilisée dans
cette procédure. Répéter au besoin avec d’autres kits et télécommandes.
DÉPANNAGE
Si le ruban DEL ne s’allume pas.
■ Le dispositif n’est pas sous tension. Vérifier que le ruban est branché
sur le secteur (120 volts). En cas d’installation en circuit direct,
vérifiez les branchements et le disjoncteur.
■ Le cordon d’alimentation n’est pas bien installé. S’assurer que le cordon
branché sur le secteur est bien raccordé à l’adaptateur.
■ La polarité est inversée. Vérifier la polarité pour qu’elle corresponde
aux indications sur l’emplacement.
■ La pile de la télécommande est déchargée, mal installée ou le film
protecteur n’a pas été retiré. S’assurer que le film protecteur des piles
est retiré. Vérifier l’orientation et le type de la pile utilisée, et que
celle-ci n’est pas déchargée.
■ La télécommande est trop loin du dispositif. Portée de 15 m (50 pi)
en conditions optimales. Cependant, chaque installation est unique
et peut faire modifier cette portée.
Si seulement certaines parties du ruban s’allument.
■ Un des raccords est mal fait. Vérifier le raccord à l’endroit qui ne
s’allume pas. Vérifier la polarité entre le segment allumé et le
segment non allumé.
Si le fusible grille ou si le système court-circuite à la mise sous tension.
■ Un des câbles est à découvert. Arrêter l’utilisation du dispositif.
Le débrancher. Appeler un technicien en électronique.
DÉCLARATION DE LA FCC
Ce dispositif est conforme à la section 15 des Règles de la Commission fédérale
des communications aux États-Unis (FCC). Son fonctionnement respecte les
deux conditions suivantes : (1) Ce dispositif ne devrait pas causer d’interférences
électroniques nuisibles; (2) Ce dispositif doit pouvoir accepter toute interférence avec
son système, y compris celles qui pourraient engendrer un fonctionnement indésirable.
SERVICE APRÈS-VENTE
Courriel : [email protected] | Tél. : [phone]
Du lundi au vendredi, de 9 h à 17 h (heure de l’Est).
GARANTIE LIMITÉE DE DEUX ANS
Une installation incorrecte ou inappropriée ou l’utilisation de ce produit d’une façon non
conforme à sa conception annulera la garantie. Cette garantie ne s’applique que lorsque
toutes les composantes, y compris les alimentations électriques des DEL, ont été fournies
ou approuvées par Armacost Lighting. La garantie ne couvre pas la main-d’œuvre ou tout
autre coût ou frais pour retirer ou installer tout produit défectueux, réparé ou remplacé.
armacostlighting.com
© 2022 Armacost Lighting. Tous droits réservés.
220602
Surface de montage
4
