Armacost Lighting RibbonFlex home 421504 User manual

1
Continuous White LED Tape Light Kit
Item 421504
SAFETY INFORMATION
■DANGER: Risk of eye damage. Do not stare directly at the LED chips
of this LED strip.
■CAUTION: Do not power LED tape while coiled on reel.
■IMPORTANT: Always observe polarity for 24-volt connections, positive
(+) to positive and negative (–) to negative.
■IMPORTANT: Do not install Class 2 low voltage wiring in the same runs
as AC main power. If AC and low voltage wires cross, keep them at
90-degree angles. Use only insulated staples, plastic ties, or wire
support clips to secure cords and wires.
■NOTICE: LED flexible tape lighting rating: 24VDC 1.5A.
■Use only the 24-volt LED lighting power supply which has been
provided with this kit.
■Do not bend, crush or pull the cable. Protect from sharp edges,
oil and heat.
■For indoor/dry location use only.
■Ensure the connectors are securely fastened before operating the tape.
■Electrical waste should not be disposed of with household waste.
Please recycle where facilities exist.
Two-year limited warranty
WHAT IS COVERED
The manufacturer warrants this fixture to be free from defects in materials
and workmanship for a period of two (2) years from date of purchase.
This warranty applies only to the original consumer purchaser and only
to products used in normal use and service. If this product is found
to be defective, the manufacturer’s only obligation, and your exclusive
remedy, is the repair or replacement of the product at the manufacturer’s
discretion, provided that the product has not been damaged through
misuse, abuse, accident, modifications, alteration, neglect, or
mishandling. This warranty shall not apply to any product that is found
to have been improperly installed, set-up, or used in any way not in
accordance with the instructions supplied with the product. This warranty
shall not apply to a failure of the product as a result of an accident,
misuse, abuse, negligence, alteration, faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall
not apply to the finish on any portion of the product, such as surface and/
or weathering, as this is considered normal wear and tear.
WHAT IS NOT COVERED
The manufacturer does not warrant and specifically disclaims any warranty,
whether expressed or implied, of fitness for a particular purpose, other than
the warranty contained herein. The manufacturer specifically disclaims any
liability and shall not be liable for any consequential or incidental loss or
damage, including but not limited to any labor/ expense costs involved in
the replacement or repair of said product.
Contact customer support at 410-354-6000, [email protected],
or visit armacostlighting.com/support.
Installation considerations
■Where will you locate your power supply?
■How will you run and conceal the wires to your LED tape lighting?
■What is the best mounting position for the LED tape light to achieve
your desired effect?
■See the section titled “Mounting options” for cabinet lighting
placement tips.
PACKAGE CONTENTS
Plug-in power supply
RF receiver and 16.4 feet
LED tape light (pre-assembled) RF dimmer
remote
Tape to Tape Connectors (optional use) Wire support clips
INSTALLATION
Cutting the tape light (optional)
■IMPORTANT: Make sure to observe polarity when making connections,
positive to positive and negative to negative. Check to see that the
wire colors and the polarity markings printed on the tape line up.
Positive
Negative
■To use the included connectors, cut the LED tape with scissors in the
center of a copper pad (position A) as shown, or attach the connector
to the copper pad found at the end of the tape.
■The tape can also be cut at silver solder joints (position B), but this
cut point should be used for soldered connections only.
Cut tape at
center of
copper pads
B
Okay to cut at solder
joints, but do not
use connector
A
■Use a connector to make turns and go around corners. They can also
be spliced and extended for gaps of any size. 18–20 AWG wire is
recommended for custom lengths (not included).
length to
fit needs
(+)
(–) (–)
(+)
(–)
(+) (+)
(–)
NOTE: Be sure all 24-volt connections are secure and protected from
electrical shorting. Options include electrical tape, small wire nuts,
crimp connectors, etc.

2
How to use included connectors
■The connectors are used to join two sections of LED tape.
■Peel about 1/4 inch of the paper from the LED strip adhesive backing
at the connection point.
■Use a gentle side-to-side motion to slide the strip into the connector,
making sure the tape slides under the internal connector contact points.
■Perform a power test before closing the connector. If the LEDs flicker
or do not light, repeat the steps in this guide.
■Press the top of the connector down to close.
Note: Once connector is closed it cannot be re-opened.
Soldering the LED tape (optional)
■Soldering is another method for joining wires to the tape light and
joining sections of tape light directly together.
Wire Lead Connection Splice Connection
Preparing the assembly location
■Power the LED tape lighting and temporarily hold or tape into
position with painter’s tape or masking tape – do not remove the
adhesive paper backing.
■Adjust the lighting to various angles and positions to get the desired
level of illumination and lighting appearance. If the LEDs create
undesirable light spots on walls, or reflections, reposition the tape light
strip farther away from surfaces or try a different mounting angle.
■Once you have determined your final mounting position, remove
any dirt and dust present where the tape will be applied. Mounting
surfaces should be clean, completely dry, and as dust-free as
possible. For best results, install when temperatures are above 60ºF
(15ºC). When installing on painted surfaces, paint should be fully
cured based on manufacturer’s cure time.
Installing the LED strip
■Working from one end to the other, remove the paper backing
protecting the adhesive and firmly press the LED tape down with
your fingers or a clean cloth, taking care not to press on the
individual LEDs.
■Support and secure the power cables leading to the tape light with
the included wire support clips.
■NOTE: Although the LED tape can be installed in curved and irregular
spaces, avoid sharp bends or bending on the solder joints as you
could damage the LED tape light. If an LED is inadvertently damaged
and fails to light, the remaining LEDs will continue to operate.
Installing the power supply
■IMPORTANT: Do not power the LED tape while on the reel, as the LEDs
will overheat.
■Connect the AC power cord to a live outlet.
■If connected to a switched outlet, be sure the power is switched ON
for proper remote operation.
Direct wiring the power supply
■WARNING: Disconnect power by unplugging the power cord or turning
off the circuit breaker before removing the power supply end caps.
■WARNING: Do not use standard 120-volt AC dimmers with this power
supply. Only use the integrated RF dimmer supplied with this kit.
■IMPORTANT: All wiring must be in accordance with national and local
electrical codes, low-voltage Class 2 circuit. If you are unclear as to
how to install and wire this product, consult a qualified professional.
■When the power supply end caps are removed, the input and output
cables can be removed by loosening the screws on the power supply
cable connector terminal block.

■Removing the low-voltage output cable from the power supply will
allow cable runs through cabinets and around any obstacles as
needed for a more custom installation. When reinstalling the cables
to the power supply, be sure to follow the polarity printed on the case
(white wire to +, gray to –).
■To direct wire, remove the AC input cable/plug and connect black live
wire from a branch circuit to the line side (L) of the built-in terminal
block and connect the white neutral wire to the neutral side of the
terminal block (N), as indicated on the case. This LED power supply
uses Class II AC inputs with a fully isolated case; ground wire should
not be connected.
■Before restoring power, make sure all connections are tight and the
endcaps are reinstalled securely.
■The low-voltage power cable to the tape lighting can be shortened
or lengthened as needed. 18AWG is recommended when lengthening
this cable; keep wire runs as short as possible. Always use suitable
wire connectors to meet installation requirements.
■Use the optional screw-tabs for mounting securely when needed,
for example, underneath a kitchen cabinet.
MOUNTING OPTIONS
■To surface mount the LED tape light under a set of cabinets in one
continuous run, you may need to drill a 1/2 in. hole through any
cabinet side lip that may be present. Install LED tape light through
the hole and surface mount as a continuous run.
■For maximum light output and to focus light on the work surface,
mount the tape light 1-2 inches behind the front cabinet lip. This
mounting position works best with dull or matte finished countertops.
The LED tape has
a wide beam angle
■To eliminate bright spots from highly reflective countertops, mount
the tape light on the inside back of the cabinet lip frame facing
towards your backsplash. Because of the wide beam angle of the tape
light, this mounting position will still provide ample lighting.
Mount on inside of cabinet
lip to reduce reflections
■When mounting under a cabinet or a shelf with no lip to hide the LED
tape light strip, create a visual barrier using a piece of quarter round
molding or any angle trim to hide the LEDs.
Creating above cabinet uplighting
■Most cabinet tops have uneven surfaces. To create indirect uplighting
over cabinets, simply mount the LED tape on any rigid strip (e.g.,
thin lattice or corner guard molding) and place on top of cabinets.
Angle the strip position to achieve the desired illumination.
■For a seamless glow and to avoid bright light spots, move the LED
tape light strip further from adjacent walls.
Mount LEDs
farther from the
wall to avoid
bright spots
CEILING
OPERATION
Functions of the remote
■Pull out the plastic battery barrier sheet from the battery
compartment located on the bottom of the remote.
■The remote does not require line-of-sight to operate the lights. Range
will vary depending on your building structure and where the receiver
on the tape light is mounted.
■The remote can operate up to 50 feet in optimal conitions, but each
installation has unique variables that may affect range.
Incrementally
adjust the
brightness
of the lighting
up or down
Select from
various fade
and strobe
dynamic effects
Increase
or decrease
the speed of
the selected
dynamic effect
Turns lights
ON or OFF
Brightness
settings
are saved
Quick access
to preset
light levels
3

4

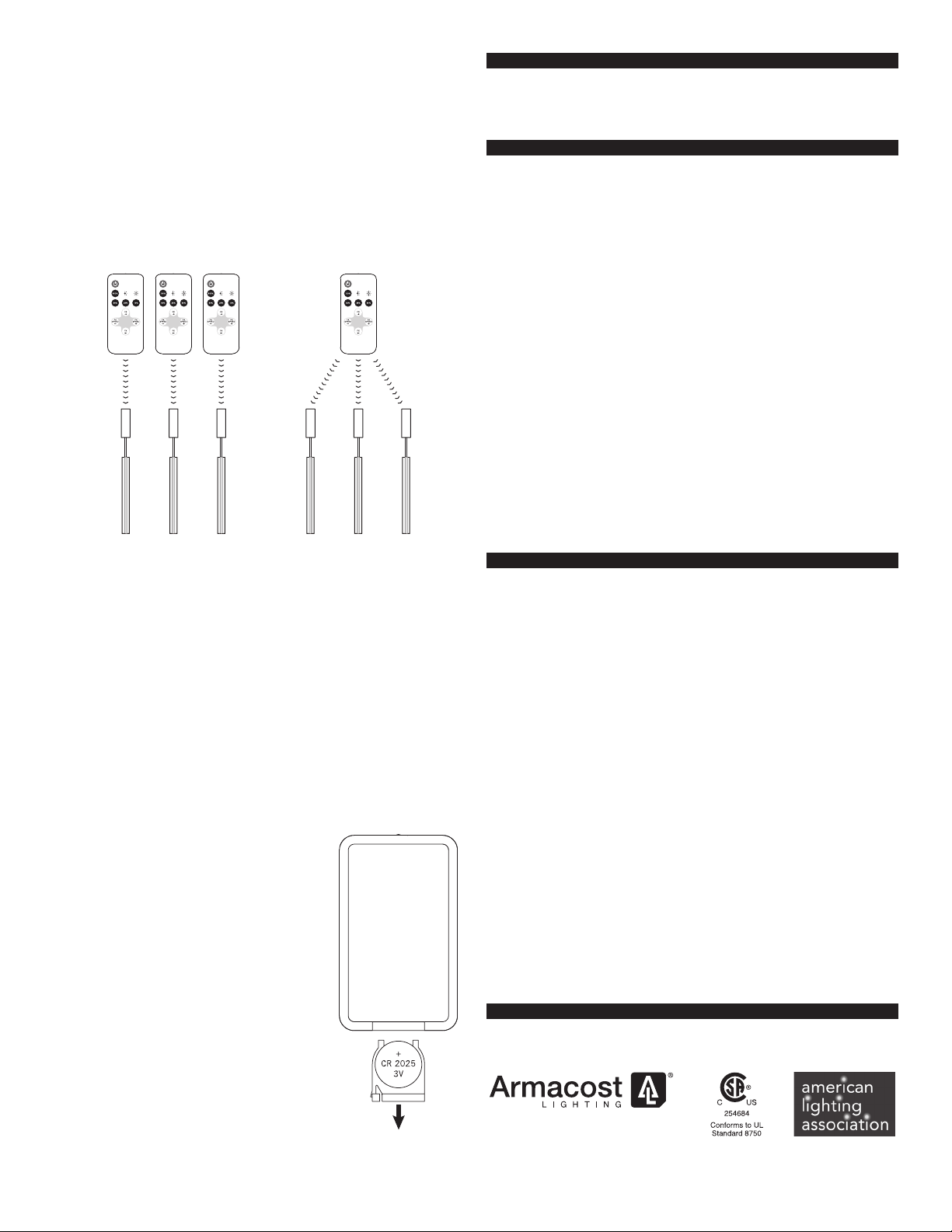

Pairing multiple kits
The remote in each kit comes paired with the tape light. For larger installations,
multiple kits can be paired together for control by a single remote.
PAIRING
■Unplug the power supply for the kit that is to be paired.
Wait 5 seconds
■Restore power to the power supply, then within 10 seconds press and
hold the 50% and the 10% buttons on the remote at the same time
■The lights will flash to indicate a successful pairing This kit will now
operate with the remote used in this procedure. Repeat as desired
with other kits and remotes.
Each remote uniquely
paired to a kit
One remote paired
to multiple kits
NOTE: Dynamic effects will not stay synchronized when one remote
is paired to multiple kits.
TO RETURN TO SINGLE-REMOTE OPERATION
For each kit, perform the following steps using a unique remote:
■Unplug the power supply for the kit that is to be returned to single-
remote operation.
■Restore power to the power supply, then within 10 seconds press and
hold the 50% and the 10% buttons at the same time (The lights will
flash to indicate the signal has been received)
■Perform the two steps above a second time to complete the process
This kit will now operate only using the remote used in this procedure.
Repeat as desired with other kits and remotes.
Changing the battery
■To replace the battery, push in the tab on
the side of the battery tray, and pull the tray
out of the remote. Refer to the instructions
on the back of the remote.
■Always purchase the correct size and grade
of battery that is most suitable for the
intended use.
■Ensure the battery is installed correctly with
regard to polarity (+ and –).
■Remove battery from the equipment when
it is not being used for an extended period
of time.
■Remove used batteries promptly.
■WARNING: The remote contains a CR2025
DC 3V button battery. If swallowed, it could
cause severe injury or death within 2 hours.
Seek medical attention immediately.
CARE AND CLEANING
■To clean the light, use a clean dry or slightly damp cloth.
■Do not use cleaners with chemicals, solvents or harsh abrasives
as damage to the light strip may occur.
TROUBLESHOOTING
The LED strip will not light.
■The power supply does not have power. Make sure the plug is fully
inserted into a live 120-volt outlet. Check connections and circuit
breaker if direct wiring.
■The power supply output cable is not properly secured. Make sure that the
DC output cable is wired securely to the output of the power supply.
■The polarity is incorrect. Check that the orientation of the input and
output match the markings on the case.
■Batteries in the remote are dead, improperly installed, or the battery
protector has not been removed. Make sure the battery protective strip
is removed. Check that the orientation and type of battery are correct
and that the battery is not depleted.
■The remote is too far from the receiver. The remote can operate up
to 50 feet in optimal conditions, but each installation has unique
variables that may affect range.
Only part of the LED strip lights.
■A connection point is faulty. Check for secure connections at the point
that is not lit. Confirm that polarity is the same between the lit and
unlit segments.
The fuse blows or a circuit breaker trips when the light is turned on.
■A wire is exposed. Discontinue use of the lamp. Unplug the unit from
the wall. Contact a qualified electrician.
FCC STATEMENT
This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
CAUTION: Any changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate the
equipment.
NOTE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
■Reorient or relocate the receiving antenna.
■Increase the separation between the equipment and receiver.
■Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
■Consult the dealer or an experienced radio/TV technician for help.
CUSTOMER SUPPORT
Email: [e-mail] | Phone: [phone]
Monday–Friday, 9 a.m.–5 p.m., EST
Baltimore, Maryland
armacostlighting.com
© 2021 Armacost Lighting. All rights reserved. 210301

1
MISES EN GARDE
■DANGER : Ne pas regarder directement les DEL : risque de dommage
oculaire.
■ATTENTION : Ne pas mettre sous tension lorsqu’enroulé.
■IMPORTANT : Toujours vérifier la polarité des branchements à 24 volts
pour que les bornes positives (+) et négatives (–) correspondent.
■IMPORTANT : Ne pas installer un circuit à basse tension de classe
2 sur le même circuit que l’alimentation principale en courant
alternatif (c.a.). Si le c.a. et les fils basse tension se croisent, les
garder à un angle à 90 degrés. N’utiliser que des agrafes isolées,
des attaches en plastique ou des attaches de fixation pour fixer
cordons et fils d’alimentation.
■NOTICE : puissance du ruban DEL : 24V C.C. 1.5A.
■Utiliser uniquement l’adaptateur DEL à 24V fourni dans ce kit.
■Ne pas tordre ou écraser le câble ni tirer dessus. Protéger des
endroits coupants, des substances grasses et de la chaleur.
■Pour usage en intérieur et dans un lieu sec uniquement.
■Vérifier que les raccords sont correctement effectués avant
d’appliquer l’adhésif.
■Les appareils électroniques ne doivent pas être jetés avec les ordures
ménagères. Veuillez recycler dans les points de dépôt prévus à cet effet.
Garantie limitée à deux ans
CE QUI EST COUVERT
Le fabricant garantit ce dispositif contre tout défaut de matériau et de
fabrication sur une période de deux (2) ans à partir de la date d’achat.
Cette garantie s’applique uniquement à l’acheteur d’origine et aux
produits utilisés dans des conditions normales. Si ce produit venait à être
défectueux, l’unique obligation du fabricant et votre seul recours exclusif
est la réparation ou le remplacement dudit produit à la discrétion du
fabricant, et ce, seulement si le produit n’a pas été endommagé par une
mauvaise utilisation ou manipulation, un accident, une modification, ou
encore une négligence. Cette garantie ne s’applique à aucun produit qui
aurait été mal installé ou utilisé d’une manière autre que celle décrite
dans les instructions fournies. Cette garantie ne s’applique pas aux
finitions du produit liées à la surface d’installation ou aux intempéries,
lesquelles sont considérées comme une usure normale.
CE QUI N’EST PAS COUVERT
Le fabricant ne garantit en aucun cas l’adéquation du dispositif à un
usage particulier et décline toute responsabilité autre que celle décrite
dans cette notice. Le fabricant décline également toute responsabilité et
ne doit pas être tenu responsable d’une perte ou d’un dommage, et ce
quelle qu’en soit la raison – y compris, mais ne s’y limitant pas, tout coût
dû au remplacement ou à la réparation dudit produit.
Contactez le service après-vente : 410 354-6000, support@
armacostlighting.com ou rdv sur armacostlighting.com/support.
Avant l’installation :
■Où allez-vous installer l’adaptateur?
■Comment allez-vous disposer et dissimuler les fils d’alimentation
de votre ruban lumineux DEL?
■Quel montage du ruban lumineux DEL vous permettrait de produire
l’effet désiré?
■Pour des conseils d’installation sur un meuble, voir la section
«options de montage».
CONTENU
Bloc d’alimentation et sa prise
Récepteur RF et 5 m (16,4 pi)
de ruban DEL (préassemblé) Télécommande
RF d’intensité
Raccord ruban à ruban (facultatifs)
Attaches de
fixation cordon
INSTALLATION
Découpe du ruban DEL (facultatif)
■IMPORTANT : Vérifier que la polarité (+ et –) est respectée lors du
raccordement. Vérifier également la correspondance des indications
de couleur de câbles et de polarité à votre installation.
Positif
Négatif
■Pour ajouter les raccords, couper le ruban à l’aide de ciseaux au
centre d’une ligne de pastille de cuivre (schéma A), ou connecter
le raccord aux pastilles de cuivre en fin de ruban.
■Le ruban peut aussi être coupé aux soudures (schéma B), mais ce point
de découpe doit être utilisé uniquement pour des raccords par soudure.
Couper le ruban
au centre des
tampons en cuivre
On peut couper le
ruban aux joints de
soudure, mais ne pas
utiliser de connecteurs
BA
■Utiliser un raccord pour les coins et les angles. Ils permettent
également de raccorder ou de prolonger pour combler des espaces
de toute taille. Pour ajustement de la longueur, il est recommandé
d’utiliser des fils de 18–20 AWG (non fournis).
length to
fit needs
(+)
(–) (–)
(+)
(–)
(+) (+)
(–)
REMARQUE : Assurez-vous que tous les branchements de 24 volts sont
protégés en cas de court-circuit. Utiliser à cet effet du ruban isolant,
des petits serre-fils, des raccords enfichables, etc.
Kit d’eclairage DEL adhésif blanc continu
Article 421504

2
Comment utiliser les raccords?
■Les raccords permettent de connecter deux segments de ruban DEL.
■Retirer environ 1/2 cm (1/4 po) du film protecteur de l’adhésif
au point de connexion.
■Insérer le ruban dans le raccord en le faisant délicatement glisser
de droite à gauche et en vous assurant que le ruban s’insère sous
les points de contact internes au raccord.
■Effectuez un test d’alimentation avant de fermer le connecteur. Si les
voyants clignotent ou ne s’allument pas, répétez les étapes de ce guide.
■Appuyez sur le haut du connecteur pour le fermer.
Remarque : une fois le connecteur fermé, il ne peut pas être rouvert.
Souder le ruban DEL (facultatif)
■Pour raccorder les fils électriques au ruban ou pour raccorder
directement des segments de ruban, il est possible de les souder.
Raccordement des fils Raccordement du ruban
Préparation de l’installation
■Mettre le ruban sous tension et le faire tenir provisoirement en
place à la main ou avec du ruban adhésif fort. Ne pas retirer le film
protecteur de l’adhésif du ruban DEL.
■Ajuster l’emplacement du ruban pour obtenir l’éclairage et
l’apparence désirés. Si les DEL créent des reflets ou des taches
de lumière non voulues sur le mur, placer le ruban à plus grande
distance des surfaces ou tester un angle de montage différent.
■Une fois l’emplacement final déterminé, y enlever la poussière ou
toute autre saleté. Les surfaces de montage doivent être propres,
entièrement sèches et si possible dénuées de poussière. Pour
un meilleur résultat, installer par une température minimum de
15 °C (60 °F). Lors d’une installation sur une surface fraîchement
peinte, respecter les délais du fabricant pour que la peinture soit
entièrement sèche.
Installation du ruban DEL
■En commençant à l’une des extrémités, retirer le film protecteur
de l’adhésif et presser fermement le ruban avec vos doigts ou un
chiffon propre, en faisant attention à ne pas trop appuyer sur les
DEL elles-mêmes.
■Fixer les cordons d’alimentation du ruban avec les attaches
de fixation fournies.
■REMARQUE : Bien qu’il soit possible d’installer le ruban dans des
coudes et des espaces irréguliers, éviter, pour ne pas endommager
les DEL, de le placer dans des angles trop abrupts ou de plier le
ruban au niveau des soudures. Les dommages causés à une DEL
n’ont pas d’influence sur le bon fonctionnement des autres.
Branchement sur le secteur
■IMPORTANT : Ne pas mettre sous tension lorsqu’enroulé : cette
position entraîne une surchauffe des DEL.
■Brancher le cordon d’alimentation sur le secteur.
■Si branché à une prise commandée par interrupteur, vérifier que
ce dernier est allumé.
Branchement à l’adaptateur
■AVERTISSEMENT : Avant de démonter l’adaptateur, débrancher le
cordon d’alimentation ou mettre le système en court-circuit.
■AVERTISSEMENT : Ne pas utiliser de gradateurs standards de 120
volts. Fonctionne uniquement avec le gradateur RF fourni dans ce kit.
■IMPORTANT : L’installation électrique – circuit de classe 2 à basse
tension – doit respecter les codes d’électricité locaux et nationaux.
Si vous ne savez pas comment installer et câbler ce produit,
consultez un professionnel.
■Une fois l’adaptateur ouvert, détacher les fils d’entrée et de sortie
en desserrant les vis situées sur le bloc de jonction de l’adaptateur.

■Le retrait du fil de sortie à basse tension permet de faire passer celui-
ci dans les meubles et de lui faire contourner n’importe quel obstacle
pour une installation personnalisée. Lors de la reconnexion des fils
à l’adaptateur, vérifier que la polarité correspond aux indications du
boîtier (câble blanc sur le +, câble gris sur le –).
■Pour reconnecter en circuit direct, retirer le fil d’entrée en courant
continu et connecter le fil sous tension noir d’un des circuits en
dérivation sur le côté de ligne (L) du bloc de jonction intégré et
connecter le fil compensateur blanc au côté compensateur du bloc
de jonction (N pour «neutral») comme indiqué sur le boîtier. Cet
adaptateur utilise un courant continu de classe II au sein d’un boîtier
entièrement hermétique : ne pas connecter aux fils de terre.
■Avant de remettre sous tension, vérifier que les connexions sont
solides et que le boîtier a été correctement remonté.
■Le fil baisse tension relié au ruban peut être réduit ou prolongé au
besoin. Un calibrage de 18 AWG est recommandé pour l’extension du
fil; conserver les chemins de fils aussi courts que possible. Toujours
utiliser des raccords adaptés respectant les normes d’installation.
■Facultatif : fixer les fils avec des attaches à vis au besoin, par
exemple pour un montage du ruban sous un meuble de cuisine.
OPTIONS DE MONTAGE
■Pour monter le ruban LED sous plusieurs meubles en une seule
fois, il est possible que vous ayez à forer un trou de 1,2 cm (1/2 po)
dans chaque rebord de meuble latéral disponible. Passer le ruban au
travers du trou et monter le ruban de manière continue.
■Pour un éclairage maximisé et pour concentrer la lumière sur une
surface de travail, monter le ruban 2,5 à 5 cm (1 à 2 po) au dos du
rebord avant du meuble. Il est préférable, à cet effet, d’avoir un plan
de travail à finitions mates.
Le ruban DEL possède un
large angle de rayonnement
■Pour éliminer les taches de lumière de plans de travail trop brillants,
monter le ruban en arrière du rebord du meuble et face au dosseret
du plan de travail. Grâce au large angle de rayonnement du ruban,
ce montage offrira toujours un éclairage optimal.
Monter sur la face interne du
rebord pour diminuer les reflets
■Lors d’une installation sur un meuble ou une étagère sans rebord
pour cacher le ruban, créer une barrière visuelle en utilisant une
pièce de la forme d’un quart de cercle ou une baguette d’angle qui
permettra de cacher les DEL.
Créer un éclairage indirect
■La plupart de la surface supérieure des meubles a une surface inégale.
Pour créer un éclairage indirect installé sur vos meubles, monter
simplement le ruban DEL sur tout rebord rigide (p. ex. un treillis ou
une baguette d’angle) et installer sur la surface supérieure du meuble.
Placer le dispositif selon l’angle nécessaire à l’éclairage désiré.
■Pour éviter des taches de lumière et un éclairage discontinu, placer
le ruban à distance des murs adjacents.
Monter les DEL
à distance du
mur pour éviter les
taches de lumière
PLAFOND
UTILISATION
Fonctions de la télécommande
■Détacher le compartiment à piles situé au dos de la télécommande.
■Il n’est pas nécessaire d’être en visibilité directe pour faire fonctionner
la télécommande. Sa portée dépendra de la structure de votre bâtiment
et de l’emplacement du récepteur sur le ruban lumineux.
■Portée de 15 m (50 pi) en conditions optimales. Cependant, chaque
installation est unique et peut ainsi modifier cette portée.
Ajustement
progressif
de l’intensité
de l’éclairage
Choix d’un
des nombreux
effets lumineux
Ajustement
de la vitesse
de l’effet choisi
MARCHE/
ARRÊT
L’intensité
choisie est
enregistrée
Accès rapide
programmation
intensité
3

4
Mise en réseau de plusieurs kits
La télécommande de chacun des kits peut contrôler le ruban lumineux.
Lors de vastes installations, plusieurs kits peuvent être reliés pour être
contrôlés par une unique télécommande.
CONNEXION DES KITS
■Débrancher l’alimentation du kit à connecter. Attendre 5 secondes.
■Rebrancher l’alimentation, puis au bout de 10 secondes, presser
et garder appuyés les boutons 50 % et 10 % en même temps.
■Les DEL produiront un flash pour confirmer la bonne connexion.
Ce kit fonctionnera alors avec la télécommande utilisée dans cette
procédure. Répéter au besoin avec d’autres kits et télécommandes.
Une télécommande
contrôle un kit
Une télécommande
contrôle plusieurs kits
REMARQUE : Les effets lumineux ne restent pas synchronisés lorsqu’une
télécommande est réglée pour contrôler plusieurs kits.
REVENIR AU FONCTIONNEMENT INITIAL
Pour chaque kit, suivez les étapes ci-dessous avec une seule télécommande :
■Débrancher l’alimentation du kit concerné.
■Rebrancher l’alimentation, puis au bout de 10 secondes, presser et
garder appuyés les boutons 50 % et 10 % en même temps (les DEL
produiront un flash pour confirmer que le signal a bien été reçu).
■Répéter les deux étapes ci-dessus.
Ce kit fonctionnera à présent uniquement avec la télécommande utilisée dans
cette procédure. Répéter au besoin avec d’autres kits et télécommandes.
Changement de la pile
■Pour changer la pile, faire sortir la languette
située sur le côté du compartiment à
pile en la pressant. Reportez-vous aux
instructions au dos de la télécommande.
■Toujours acheter la taille et le type de pile
adaptés à l’utilisation prévue.
■Vérifier que la polarité de la pile correspond
à l’emplacement (+ et –).
■Retirer la pile en cas de non-utilisation pour
un temps prolongé.
■Retirer dès que possible les piles usagées
de la télécommande
■AVERTISSEMENT : La télécommande
fonctionne avec une pile CR2025 à bouton
DLC 3 V. L’ingérer peut causer en l’espace
de 2 heures des blessures graves voire la
mort. Consulter immédiatement un médecin.
ENTRETIEN
■Nettoyer l’éclairage avec un chiffon propre, sec ou légèrement humidifié.
■Ne pas utiliser de produits contenant des substances chimiques,
des solvants ou des abrasifs qui pourraient endommager le ruban.
DÉPANNAGE
Si le ruban DEL ne s’allume pas.
■Le dispositif n’est pas sous tension. Vérifier que le ruban est branché
sur le secteur (120 volts). En cas d’installation en circuit direct,
vérifiez les branchements et le disjoncteur.
■Le cordon d’alimentation n’est pas bien installé. S’assurer que le cordon
branché sur le secteur est bien raccordé à l’adaptateur.
■La polarité est inversée. Vérifier la polarité pour qu’elle corresponde
aux indications sur l’emplacement.
■La pile de la télécommande est déchargée, mal installée ou le film
protecteur n’a pas été retiré. S’assurer que le film protecteur des piles
est retiré. Vérifier l’orientation et le type de la pile utilisée, et que
celle-ci n’est pas déchargée.
■La télécommande est trop loin du dispositif. Portée de 15 m (50 pi)
en conditions optimales. Cependant, chaque installation est unique
et peut faire modifier cette portée.
Si seulement certaines parties du ruban s’allument.
■Un des raccords est mal fait. Vérifier le raccord à l’endroit qui ne
s’allume pas. Vérifier la polarité entre le segment allumé et le
segment non allumé.
Si le fusible grille ou si le système court-circuite à la mise sous tension.
■Un des câbles est à découvert. Arrêter l’utilisation du dispositif.
Le débrancher. Appeler un technicien en électronique.
DÉCLARATION DE LA FCC
Ce dispositif est conforme à la section 15 des Règles de la Commission
fédérale des communications aux États-Unis (FCC). Son fonctionnement
respecte les deux conditions suivantes :
(1) Ce dispositif ne devrait pas causer d’interférences électroniques nuisibles;
(2) Ce dispositif doit pouvoir accepter toute interférence avec son système,
y compris celles qui pourraient engendrer un fonctionnement indésirable.
AVERTISSEMENT : Toute modification au dispositif non expressément
approuvée par la partie responsable de sa conformité peut rendre nulle
l’autorisation de l’usager à le faire fonctionner.
REMARQUE : Le test de ce dispositif l’a montré conforme aux restrictions d’un
dispositif numérique de classe B, en vertu de la section 15 des Règles de la
FCC. Ces restrictions sont conçues pour permettre une protection raisonnable
contre les interférences nuisibles dans une installation résidentielle. Ce
dispositif génère, utilise et peut émettre une énergie de radiofréquence.
S’il n’est donc pas installé et utilisé conformément aux instructions, il est
possible qu’il cause des interférences nuisibles aux communications radio.
Toutefois, il n’est pas garanti que des interférences n’aient pas lieu dans
une installation donnée. Si ce dispositif venait à créer de telles interférences
avec la radio ou la télévision – ce qui peut être déterminé en éteignant puis
rallumant le dispositif, il est conseillé à l’usager de remédier à ce problème
en suivant l’une ou plusieurs des indications suivantes :
■Réorienter ou déplacer l’antenne.
■Augmenter la distance entre le dispositif et le récepteur.
■Brancher le dispositif sur un circuit différent de celui sur lequel
le récepteur est branché.
■Demander conseil au vendeur ou à un technicien spécialisé en radio
et télévision.
SERVICE APRÈS-VENTE
Courriel : [email protected] | Tél. : [phone]
Du lundi au vendredi, de 9 h à 17 h (heure de l’Est).
Baltimore, Maryland
armacostlighting.com
© 2021 Armacost Lighting. Tous droits réservés. 210301
