Arris DG9450 User manual

1Set up yourWi-Fi connection
Your DG9450 replaces both your modem and router to provide high-
speed wireless access to the Internet in a single device!
Use a coax cable to attach the cable port to your cable outlet or splitter,
then connect the power adapter to the power port, and plug it into an
AC power outlet.
The rst time you power on your DG9450, it may take 15-20 minutes to
download and upgrade its rmware.
To set up your personal device (computer, phone or tablet)
Connect your device Wi-Fi using the network name or
SSID (ARRIS-####) and the password (Wi-FiPWD)
shown on the security label on the bottom of your
DG9450.
Alternatively, you can use the included Ethernet cable to
connect to one of the yellow Ethernet ports.
If your device supports WPS (Wireless Protected Setup),
you can press the WPS button on the back of your
DG9450 and then activate WPS on your device to easily
connect your device.
For advanced options, proceed to step 2.
DG9450
WI-FI GATEWAY
Quick Start Guide
Placement and safety information

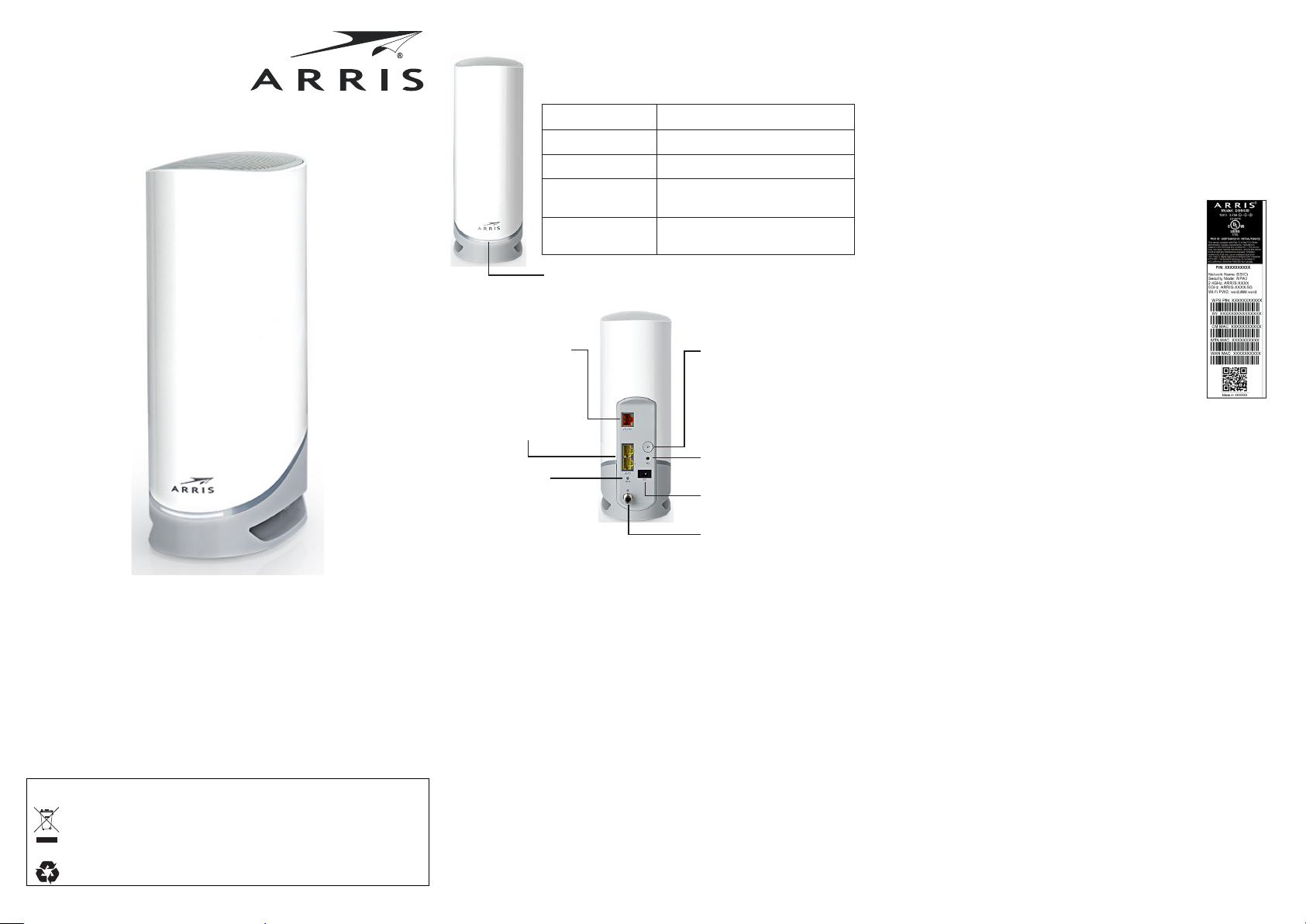

Rear view
Front view and LED status
The device complies with the applicable
requirements for performance,
construction, labeling, and information
when used as outlined below:
Caution: Risk of shock. Mains voltages
inside this unit. No user serviceable parts
inside. Refer service to qualied personnel
only!
• The device shall be cleaned using only
a damp, lint-free, cloth. No solvents or
cleaning agents shall be used.
• Do not use spray cleaners or aerosols on
the gateway.
• When the device is connected to a local
computer through Ethernet cables, the
computer must be properly grounded
to the building/residence AC ground
network. All plug-in cards within the
computer must be properly installed and
grounded to the computer frame per the
manufacturer’s specications.
• Ensure proper ventilation. Position the
device so that air ows freely around it
and the ventilation holes on the unit are
not blocked.
• Do not mount the device on surfaces that
are sensitive to heat and/or which may
be damaged by the heat generated by
the modem, its power supply, or other
accessories.
• Never place the device on top or close to
any heat sources such as other electronic
devices. Doing so will reduce life time
and may cause irreparable damage or
malfunction.
• The device is designed to stand on a
horizontal surface.
• Note that metallic surfaces and objects
can interfere with the operation of Wi-Fi
wireless technology.
Caring for the environment by recycling
Please recycle product packaging and this document.
When you see this symbol on an ARRIS product, do not dispose of the product with
residential or commercial waste. Some countries or regions have set up systems to
collect and recycle electrical and electronic waste items. Recycling information can be
obtained from the WEEE recycling section at www.CommScope.com.
Please recycle product packaging and this document.
619020-001_1
ARRIS, 3871 Lakeeld Drive, Suwanee, GA 30024, USA www.commscope.com
2.5GigE Ethernet
For high speed
connection
to home device
1GigE Ethernet
For connection
to home device
MoCA LED
Indicates MoCA
connectivity with
other devices
Cable
Connect to cable outlet
WPS button
Connects a wireless
device with the DG9450
Reset button
Press to power cycle
the device
Power
Connect to AC power
LED status
LED status
The LED status indicates the power status and
operating status of your DG9450.
Security label
INNOVATION, SCIENCE AND ECONOMIC
DEVELOPMENT CANADA STATEMENT:
This device complies with Innovation,
Science and Economic Development
Canada’s license-exempt RSSs. Operation
is subject to the following two conditions:
(1) This device may not cause interference;
and
(2) This device must accept any
interference, including interference that
may cause undesired operation of the
device.
Caution:
(i) the device for operation in the band
5150–5250 MHz is only for indoor use
to reduce the potential for harmful
interference to co-channel mobile satellite
systems;
(ii) for devices with detachable antenna(s),
the maximum antenna gain permitted for
devices in the bands 5250-5350 MHz and
5470-5725 MHz shall be such that the
equipment still complies with the e.i.r.p.
limit;
(iii) for devices with detachable antenna(s),
the maximum antenna gain permitted for
devices in the band 5725-5850 MHz shall
be such that the equipment still complies
with the e.i.r.p. limits specied for point-
to-point and non-point-to-point operation
as appropriate.
RADIATION EXPOSURE STATEMENT:
This equipment complies with Canada
radiation exposure limits set forth for
an uncontrolled environment. This
equipment should be installed and
operated with minimum distance 20cm
between the radiator and your body.
CANADIAN COMPLIANCE
This Class B digital apparatus meets
all requirements of the Canadian
Interference Causing Equipment
Regulations and CAN ICES-003 (B)/
NMB-003(B).
2Advanced wireless configuration (optional)
If you want to change the default broadcasted SSID name or password
or any other advanced conguration, follow these steps:
1. On your home device open a browser and go to http://192.168.0.1/
to access the wireless router setup. You may be prompted by a
certicate error, this is normal and you can continue safely.
2. The default user name is admin, and the default password is the
Wi-Fi PWD listed on the product label on the bottom of your DG9450.
Your user name and password are case-sensitive.
3. Enter the user name and password, and click Login.
Green Wi-Fi ready
Purple Wi-Fi error
Blue Power on, no Wi-Fi
Flashing Blue
and Green
Firmware upgrade in progress
Flashing Purple WPS button pressed

1Configurez votre connexion Wi-Fi
Votre DG9450 remplace à la fois votre modem et votre routeur pour
orir un accès à l’internet sans l à haute vitesse dans un seul appareil !
Utilisez un câble coaxial pour relier le port câble à votre prise câble ou
à votre répartiteur, puis connectez l’adaptateur d’alimentation fourni au
port d’alimentation et branchez-le sur la prise de courant.
La première fois que vous allumez votre DG9450, le téléchargement et
la mise à jour de son micrologiciel peuvent prendre de 15 à 20 minutes.
Pour congurer votre appareil personnel (ordinateur, téléphone ou
tablette)
Connectez votre appareil en mode Wi-Fi en utilisant le
nom du réseau ou SSID (ARRIS-####)
et le mot de passe (Wi-Fi PWD) comme indiqué sur
l’étiquette de sécurité située sous votre DG9450.
Vous pouvez également utiliser le câble Ethernet fourni
pour vous connecter à l’un des ports Ethernet jaunes.
Si votre appareil a le support WPS (Wireless Protected Setup),
vous pouvez appuyer sur le bouton WPS situé à l’arrière
de votre DG9450, puis activer le WPS sur votre appareil
pour le connecter facilement. Pour les options avancées,
passer à l’étape 2.
DG9450
BORNE WI-FI
Guide De Démarrage Rapide
Informations sur le placement et les
consignes de securité
Panneau arrière
Panneau avant et l’affichage d’état DEL
Cet appareil est conforme aux exigences
applicables en matière de performance, de
construction, d’étiquetage et d’informations
lorsqu’il est utilisé comme indiqué ci-dessous :
Attention : Risque d’électrocution.
Tensions du secteur à l’intérieur de cet
appareil. Aucune pièce réparable par
l’utilisateur à l’intérieur. Ne conez la
réparation qu’à un personnel qualié !
• Cet appareil doit être nettoyé
uniquement avec un chion humide et
non pelucheux. Aucun solvant ou agent
de nettoyage ne doit être utilisé.
• N’utilisez pas de nettoyants vaporisant ou
d’aérosols sur la passerelle.
• Lorsque cet appareil est branché à un
ordinateur par des câbles Ethernet,
l’ordinateur doit être correctement mis
à la terre sur le réseau de mise à la terre
du bâtiment/de la résidence. Toutes les
cartes enchables de l’ordinateur doivent
être correctement installées et mises
à la terre sur le châssis de l’ordinateur,
conformément aux spécications du
fabricant.
• Veillez à une bonne ventilation. Placez
cet appareil de manière à ce que l’air
circule librement autour de lui et que les
ouvertures d’aération de l’appareil ne
soient pas obstruées.
• N’installez pas l’appareil sur des
surfaces sensibles à la chaleur et/ou qui
pourraient être endommagées par la
chaleur générée par la passerelle, son
alimentation ou d’autres accessoires.
• Ne placez jamais cet appareil au-
dessus ou à proximité des sources de
chaleur telles que d’autres appareils
électroniques. Cela réduirait la durée
de vie de l’appareil et pourrait causer
des dommages irréparables ou un
malfonctionnement.
• Cet appareil est conçu pour être posé sur
une surface horizontale.
• Veuillez noter que les surfaces et objets
métalliques peuvent interférer avec le
fonctionnement de la technologie sans
l Wi-Fi.
Prendre soin de l’environnement en recyclant
Veuillez recycler l’emballage du produit et ce document.
Lorsque vous voyez ce symbole sur un produit ARRIS, ne jetez pas le produit avec
les déchets résidentiels ou commerciaux. Certains pays ou régions, ont mis en place
des systèmes de collecte et de recyclage des déchets électriques et électroniques.
Des informations sur le recyclage peuvent être obtenues dans la section de recyclage
DEEE sur www.CommScope.com.
Veuillez recycler l’emballage du produit et ce document.
2.5GigE Ethernet
Connexion
à haut debit aux
appareils domestiques
1GigE Ethernet
Connexion
aux appareils
domestiques
DEL de MoCA
Indique la
connectivité MoCA
avec d’autres
appareilles Câble
Connexion a la prise câble
Bouton WPS
Connecte un appareil
sans l avec le DG9450
Bouton de réinitialisation
Appuyez sur bouton pour
mettre l’appareil hors et puis
sous tension
Alimentation
Branchez l’adaptateur
d’alimentation
L’état des DEL
L’état des DEL
L’état des DEL indique l’état d’alimentation et l’état de
fonctionnement de votre DG9450.
Étiquette de sécurité
Déclaration d’innovation, Sciences et
Développement économique Canada:
Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appareils
radio exempts de licence. L’exploitation est
autorisée aux deux conditions suivantes:
(1) l’appareil ne doit pas produire de
brouillage;
(2) l’utilisateur de l’appareil doit accepter
tout brouillage radioélectrique subi,
même si le brouillage est susceptible d’en
compromettre le fonctionnement.
Avertissement:
(i) Les dispositifs fonctionnant dans la
bande de 5150 à 5250MHz sont réservés
uniquement pour une utilisation à l’intérieur
an de réduire les risques de brouillage
préjudiciable aux systèmes de satellites
mobiles utilisant les mêmes canaux;
(ii) pour les dispositifs munis d’antennes
amovibles, le gain maximal d’antenne permis
pour les dispositifs utilisant les bandes de
5250 à 5350MHz et de 5470 à 5725 MHz
doit être conforme à la limite de la p.i.r.e;
(iii) pour les dispositifs munis d’antennes
amovibles, le gain maximal d’antenne
permis (pour les dispositifs utilisant la
bande de 5725 à 5850 MHz) doit être
conforme à la limite de la p.i.r.e. spéciée
pour l’exploitation point à point et
l’exploitation non point à point, selon le cas.
Déclaration d’exposition aux radiations:
Cet équipement est conforme aux normes
canadiennes en matière d’exposition aux
radiations dans un environnement non
contrôlé. Cet équipement doit être installé
et utilisé à distance minimum de 20cm
entre le radiateur et votre corps.
Déclaration de conformité Canadiennes:
Cet appareil numérique de classe
B répond à toutes les exigences du
règlement canadien sur les équipements
brouilleurs et CAN ICES-003 (B) / NMB-
003 (B).
2Configuration sans fil avancée (en option)
Si vous souhaitez modier le nom de réseau (SSID) ou le mot de passe
diusé par défaut ou toute autre conguration avancée, procédez
comme suit :
1. Sur votre appareil, ouvrez un navigateur Web et allez sur
http://192.168.0.1/ pour accéder à la conguration du routeur
sans l. Selon la version de votre navigateur web, il se peut que
vous soyez confronté à une erreur de certicat, ce qui est tout à fait
normal et vous pouvez continuer sans aucun souci.
2. Le nom d’utilisateur par défaut est admin, et le mot de passe par
défaut est le Wi-Fi PWD comme indiquésur l’étiquette en-dessous
de votre DG9450. Votre nom d’utilisateur et le mot de passe sont
sensibles à la casse.
3. Saisissez votre nom d’utilisateur et le mot de passe correspondant,
et puis cliquez sur Login.
Vert Le Wi-Fi est prêt
Violet Problème de Wi-Fi
Bleu Sous tension, pas de Wi-Fi
Clignotement bleu
et vert
Mis à jour du micrologiciel en
cours
Clignotement
violet
Lorsque vous appuyez sur le
bouton WPS
ARRIS, 3871 Lakeeld Drive, Suwanee, GA 30024, USA www.commscope.com
