Ashland AC-15 User manual

1
“Warning” indicates an
imminent hazardous situation
which, if not avoided, MAY result in death or
serious injury.
• Thank you for purchasing this pump. Take the time to
read the instructions carefully before using this
product. We strongly recommend that you keep this
instruction manual in a safe place for future reference.
• Please refer to our website and the Products Center for
additional installation and operation instructions.
• Refer to the website for replacement parts information.
“Danger” indicates an
imminent hazardous situation
which, if not avoided, WILL result in death or
serious injury.
“Caution” indicates a
potentially hazardous situation
which, if not avoided, MAY result in minor or
moderate injury.
OPERATION, PERFORMANCE,
SPECIFICATIONS and
PARTS MANUAL
Condensate
Utility Pump
MARKS AND MEANING:
CAUTION
WARNING
DANGER
Model: AC-15

2
PRE-INSTALLATION
BEFORE USE
Examine the pump and all parts to ensure no parts are dam-
aged. If any part of the pump appears to be damaged, do not
use this pump and contact 1 877 326-3561 for assistance.
INTENDED USE
Your condensate pump is designed as an automatic conden-
sate removal pump for water dripping o an air conditioner
evaporative coil. The pump is controlled by a oat/switch mecha-
nism which turns the pump on when automatically 2-1/4” of water
collects in the tank and automatically switches o when the tank
drains to approximately 1-1/4”.
INSTALLATION
MOUNTING THE PUMP
Do not install this pump in a
manner that will subject it to
splashing or spraying.
The tank has two slots provided to mount the unit. The slots
are located on the ends of the tank. The unit should be mount-
ed either on the side of the air conditioner unit or a nearby
wall. The pump must be level and the inlet must be below the
coil drain. Conduit ttings are not compatible with the
plastic pump housing.
BEFORE INSTALLING THE PUMP
Before installing the pump, allow the air conditioner to cycle
several times, collecting condensate in a separate container
to help ush any residual oils that may have remained in the
system.
MATERIALS REQUIRED (NOT INCLUDED)
Before using this pump, ensure you have the following items:
Safety Glasses, Philips Screwdriver, Level, At least two screws
(for wall or air handler mount only), Wall Anchors (for wall only),
1/2” Hose Clamp.
SPECIFICATIONS & PERFORMANCE
GPH of Water @ Total Feet of Lift
Model HP Volt Amps 0 ft. 5 ft. 10 ft. 15 ft. Max. Lift
AC-15 1/12 115 1.5 100 83 67 42 18 ft.
The Safety Switch NC and COM leads can be connected
in series with a low voltage thermostat circuit. This will
protect against overow by shutting down heating/air-
conditioning system if water level in pump tank rises
above normal level. An optional alarm can be connected
to the NO termenal.
Check Valve
Mounting Slots
Thermostat
Terminal
Connection
in Furnace
Typical
Thermostat
Optional Alarm
Hook Up
NC NO COM
Condensate Utility Pump
Model: AC-15
Installation

3
MAKING THE ELECTRICAL CONNECTIONS
  Shutoelectricalpoweratthe
fuse box before making any
connections. All wiring must comply with local codes.
LINE VOLTAGE: Connect the power cord to the line voltage
specied on the motor and nameplate. The power cord must
be connected to a constant source of power (not a fan or other
device that runs intermittently).
If the power cord does not havea plug, wiring is as
follows: green (or yellow/green) - ground. Black (or brown) -
line. And White (or blue) - neutral.

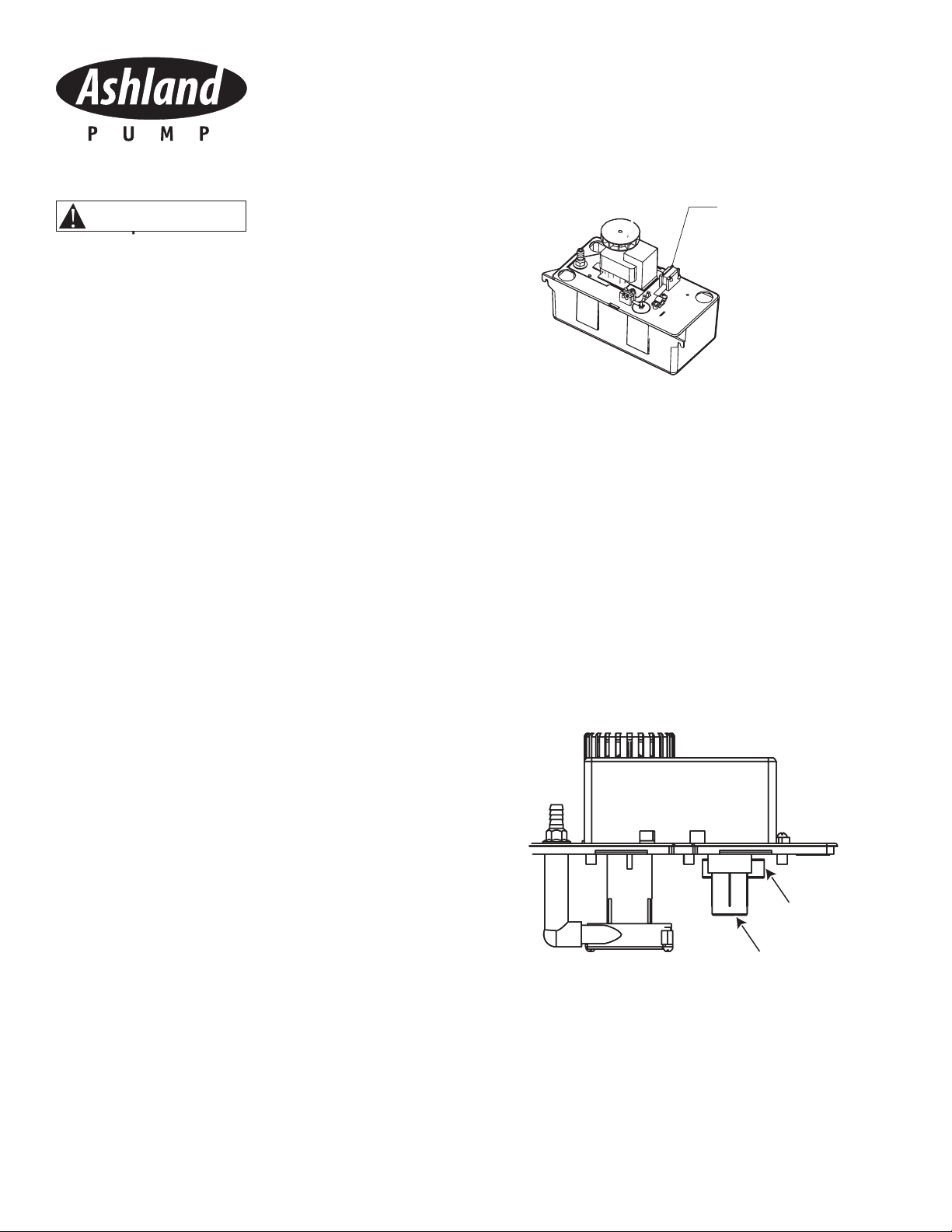

Safety Switch
(Low Voltage, Class ll)
TESTING THE PUMP INSTALLATION
• Turn on power.
• Remove the motor/tank cover assembly and hold
level.
• Test the motor switch by raising the motor switch
oat with a nger. The motor should turn on just
before the oat contacts the cover.
• Test the safety switch by raising the safety switch
oat with a nger. The safety switch should
activate before the oat contacts the cover.
• Replace the motor/tank cover assembly on the
tank.
INSTALLATION continued
CONNECTING THE PIPING
• Run exible tubing or pipe from the evaporator
drain into one of the three pump inlets. Be sure
the inlet piping is sloped downward to allow grav
ity ow. Extend the inlet piping into the tank from
1 to 3 inches to ensure that it will not interfere with
proper oat operation. Be sure that the inlet piping
is cut at an angle where it enters the tank.
• The outlet piping should be exible tubing
secured with a hose clamp (not provided) or pipe
(3/8 in, I.D. maximum to prevent excessive ow
back to the unit). From the condensate unit, ex
tend discharge piping straight up as high as
necessary. Do not extend this line above the
head/GPH of the particular model being installed.
From this high point, slope the discharge line down
slightly to a point above the drain area; then turn
down and extend to a point below or approxi-
mately level with the bottom of the condensate
unit. This will give a siphoning eect which will
improve eciency of the condensate unit and will,
in most cases, eliminate the need for a check
valve. If it is not possible to slope the discharge line
down, make an inverted “U” trap directly above
the pump at the
highest point.
Safety Switch Float
Motor Switch Float
Condensate Utility Pump
Model: AC-15
Installation

4
CARE AND CLEANING
Ensure the pump is disconnect
ed from the power source before
attemting to service or remove any component.
• Ensure the oats move freely and clean when
necessary.
• Clean the tank (1) with warm water and mild soap.
• Check the inlet and outlet piping. Clean as neces
sary. Ensure there are no kinks in the line that
would inhibit ow.
(1) Tank
Condensate Utility Pump
Model: AC-15
Installation

5
Retain Original Purchase Receipt for Warranty Eligibility
Limited Warranty
Manufacturer warrants to the original consumer purchaser (“Purchaser” or “You”) that its products are free from defects in
material and workmanship for a period of twelve (12) months from the date of the original consumer purchase. If, within
twelve (12) months from the original consumer purchase, any such product shall prove to be defective, it shall be repaired
or replaced at manufacturer’s option, subject to the terms and conditions set forth herein. Note that this limited warranty
applies to manufacturing defects only and not to ordinary wear and tear. All mechanical devices need periodic parts and
service to perform well. This limited warranty does not cover repair when normal use has exhausted the life of a part or
the equipment.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibil-
ity is based on purchase date or original product – not the date of replacement under warranty. The warranty is limited to
repair or replacement of original purchased product only, not replacement product (i.e. one warranty replacement allowed
per purchase).
Purchaser pays all removal, installation, labor, shipping, and incidental charges.
Claims made under this warranty shall be made by returning the product to the retail outlet where it was purchased or to
the factory immediately after the discovery or any alleged defect. Manufacturer will subsequently take corrective action as
promptly as reasonably possible. No requests for service will be accepted if received more than 30 days after the warranty
expires. Warranty is not transferable and does not apply to products used in commercial/rental applications.
General Terms and Conditions; Limitations of Remedies
You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does
not apply to the following: (1) acts of God; (2) products which, in manufacturer’s sole judgment, have been subject to
negligence, abuse, accident, misapplication, tampering, or alteration; (3) failures due to improper installation, operation,
maintenance or storage; (4) atypical or unapproved application, use or service; (5) failures caused by corrosion, rust or
other foreign materials in the system, or operation at pressures in excess of recommended maximums.
This warranty sets forth manufacturer’s sole obligation and purchaser’s exclusive remedy for defective products.
MANUFACTURER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES
WHATSOEVER. THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS
AND IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. THE FOREGOING LIMITED WARRANTIES SHALL NOT EXTEND
BEYOND THE DURATION PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an
implied warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specic legal
rights and You may also have other rights which vary from state to state.
Condensate Utility Pump
Model: AC-15
Warranty
1899 Cottage Street, Ashland, Ohio 44805
Telephone: [phone] • Fax: [phone]
ashlandpump.com
AC-15 OPM AP-0418 rev-5/21

6
MANUEL SUR UTILISATION,
PERFORMANCE,
SPÉCIFICATIONS ET PIÈCES
La Pompe
Utilitaire
de Condensateur
AC-15
• Merci d’avoir acheté cette pompe. Prenez le temps de lire
attentivement ces instructions avant d’utiliser ce produit.
Nous vous recommandons fortement de conserver ce manuel
d’instructions en lieu sûr comme référence ultérieure.
• Veuillez vous référer à notre site Web pour plus
d’informations sur l’installation et l’utilisation.
• Consultez aussi ce site Web pour des renseignements sur les
pièces de rechange.
“Avertissement”
indique un risque qui
s’il n’est pas évité POURRAIT ENTRAÎNER une
blessure grave voire
“Danger” indique un risque
qui s’il n’est pas évité
ENTRAÎNERA une blessure grave voire mortelle.
“Attention” indique un
risque qui s’il n’est pas
évité POURRAIT ENTRAÎNER une blessure
légère ou modérée.
MARQUAGES ET SIGNIFICATIONS :
DANGER
ATTENTION
ADVERTISSEMENT

7
PRÉ-INSTALLATION
AVANT LA PREMIÈRE UTILISATION
Examiner soigneusement la pompe et toutes les pièces pour
s’assurer que toutes les pièces ne sont endommagées. Si une
pièce quelconque était manquante ou endommagée, ne pas
utiliser le produit et contacter le Service à la clientèle au 1-877-
326-3561.
UTILISATION PRÉVUE
Votre pompe à condensat est conçue comme une pompe de
retrait automatique des condensats pour l’eau qui s’égoutte de
la bobine d’évaporation d’un climatiseur. La pompe est con-
trôlée par un mécanisme de commutation/otteur qui met en
marche la pompe lorsqu’environ 2-1/4 po. d’eau s’accumule
dans le réservoir, et s’éteint automatiquement lorsque le réser-
voir se vide à environ 1-1/4 po. Cette pompe n’est pas conçue
pour une utilisation à l’intérieur de plénums d’air.
INSTALLATION
FIXATION DE LA POMPE
Ne pas installer cette
pompe, de manière à
causer des éclaboussures ou l’arrosage.
Le réservoir possède deux fentes qui servent au montage de
l’unité. Les fentes sont situées sur les extrémités du réservoir.
L’unité doit être montée sur le côté du climatiseur ou sur un
mur à proximité. La pompe doit être de niveau et l’admission
doit être au-dessous de la bobine de vidange. Les raccords de
conduit ne sont pas compatibles avec le boîtier en plastique
de la pompe.
AVANT D’INSTALLER LA POMPE
Avant l’installation de la pompe, permettre au climatiseur de
faire plusieurs cycles, an de recueillir les condensats dans un
récipient séparé pour permettre le rinçage des huiles résidu-
elles qui peuvent rester dans le système.
MATÉRIEL NÉCESSAIRE (NON INCLUS)
Avant d’utiliser cette pompe, s’assurer de disposer des élé-
ments suivants :
Lunettes de protection, Tournevis Phillips, Niveau, Vis (2) (pour
xation murale ou conduit d’air uniquement), Ancrages muraux (2)
(pour montage mural uniquement), Collier de boyau de 1/2 po.
TABLEAU DE PERFORMANCE
GPH d’eau @ Total de levage en pieds
UGS CV Volt Ampères 0 ft. 5 ft. 10 ft. 15 ft. Levage maximum
AC-15 1/12 115 1.5 100 83 67 42 18 ft.
Contacteur de sécurité: Brancher le commutateur de débor-
dement de sécurité à un circuit de basse tension de classe
II. Pour contrôler un circuit thermostatique, les connexions
COM et NC du commutateur de sécurité doivent être câblés
en série avec le circuit thermostatique de basse tension an
d’arrêter le circuit de chauage/climatisation. Les contacts
de commutateur COM et NC peuvent être utilisés pour
actionner un circuit d’alarme de basse tension (branchés en
série) si le système de chauage/climatiseur ne peut pas être
arrêté. Le commutateur de sécurité provient de l’usine avec
les ls connectés aux bornes de commutateur COM et NC.
Si le fusible est utilisé sur des unités de 230V, utiliser un fus-
ible de 1,0 ampère.
Clapet anti-retour
Robinet-soupape
ADVERTISSEMENT
Thermostat
Terminal
Connection
in Furnace
Typical
Thermostat
Optional Alarm
Hook Up
NC NO COM
La Pompe Utilitare de Condensateur
Model: AC-15
Installation

8
TEST DE L’INSTALLATION DE LA POMPE
RACCORDEMENT DE LA TUYAUTERIE
• Remettre le courant.
• Retirer l’ensemble de couvercle de moteur/réservoir et
le maintenir à niveau.
• Tester le commutateur du moteur en augmentant le
flotteur du commutateur du moteur avec un doigt. Le
moteur devrait se mettre en marche juste avant que le
flotteur contacte le couvercle.
• Tester le commutateur de sécurité en soulevant le
flotteur de commutateur de sécurité avec un doigt.
Le commutateur de sécurité devrait s’activer avant que
le flotteur contacte le couvercle.
• Replacer l’ensemble de couvercle de moteur/réservoir
sur le réservoir.
INSTALLATION (suite)
RACCORDEMENT DE LA TUYAUTERIE
• Raccorder les tubulures ou tuyauterie du boyau du
drain de l’évaporateur dans l’une des trois entrées
de la pompe. S’assurer que la tuyauterie d’entrée
est inclinée vers le bas pour permettre
l’écoulement par gravité. Étendre la tuyaute rie
d’entrée dans le réservoir de 1 à 3 pouces pour
s’assurer qu’elle ne causera pas d’interférence
avec le fonctionnement adéquat du otteur.
S’assurer que la tuyauterie d’entrée est coupée à
un angle où elle pénètre dans le réservoir.
• La tuyauterie de sortie doit être constituée d’une
tubulure exible xée avec un collier de boau
(non fourni) ou un tuyau (3/8 po, diamètre interne
maximum, an de prévenir un excès de reux
vers l’unité). À partir de l’unité de condensats,
étendre la tuyauterie de refoulement aussi droit
et élevé que nécessaire. Ne pas étendre cette
ligne au-dessus de la tête/GPH du modèle particu
lier en cours d’installation. De ce point élevé,
incliner la conduite de refoulement légèrement vers
le bas à un point au-dessus de la zone de vidange;
puis tourner vers le bas et étendre à un point
audessous ou approximativement au niveau de la
partie inférieure de l’unité de condensats. Ceci
donnera un eet de siphonnement qui permettra
d’améliorer l’ecacité de l’unité de condensats et
qui, dans la plupart des cas, éliminera la nécessité
d’un clapet antiretour. S’il n’est pas possible
d’incliner la conduite de refoulement vers le bas, faire
une trappe en « U » inversé directement au-dessus
de la pompe à son point le plus élevé.
Flotteur de commutateur
de sécurité
Flotteur de commutateur
de motor
La Pompe Utilitare de Condensateur
Model: AC-15
Installation
EFFECTUER LE RACCORDEMENT ÉLECTRIQUE
Couper l’alimentation
électrique à la boîte à fusibles avant de procéder aux rac-
cordements. Tout le câblage doit être conforme aux codes
locaux.
TENSION DE LA LIGNE: Brancher le cordon d’alimentation à la ten-
sion de la ligne tel que spécié sur le moteur et la plaque signalétique.
Le cordon d’alimentation doit être connecté à une source constante
d’alimentation (non un ventilateur ou un autre dispositif qui fonctionne
par intermittence). Si le cordon d’alimentation n’a pas de che, le câblage
se fait comme suit : vert (ou vert/jaune) -ls de masse, noir (ou marron)
-ligne, et blanc (ou bleu) -neutre.
Commutateur de
sécurité (basse
tension, classe ll)
ADVERTISSEMENT

9
ENTRETIEN ET NETTOYAGE
S’assurer que la pompe est
débranchéedelasourced’alimentationavantd’eectuer
l’entretien ou retirer un composant.
• S’assurer que le flotteur se déplace librement et le net
toyer si nécessaire.
• Nettoyer le réservoir avec de l’eau chaude et du savon doux.
• Vérifier la tuyauterie d’entrée et de sortie. Nettoyer si
nécessaire. S’assurer qu’il n’y a pas de nœuds dans
la conduite qui aurait pour effet d’entraver le débit.
ADVERTISSEMENT
(1) Tank
La Pompe Utilitare de Condensateur
Model: AC-15
Installation

10
Conservez la facture d’achat d’origine pour la garantie d’admissibilité
La Garantie Limitée
Le fabricant garantit à l’acheteur original ( «Acheteur» ou «Vous» ) que ses produits sont exempts de défauts de matéri-
aux et de fabrication pour une période de douzième (12) mois à compter de la date de l’achat par le consommateur. Si,
dans les douzième (12) mois à compter de l’achat au détail original, tout produit s’avère défectueux, il doit être réparé
ou remplacé, au choix du fabricant, dépend des modalités et conditions énoncées dans les présentes. Notez que cette
garantie limitée s’applique aux défauts de fabrication seulement et non à l’usure normale. Tous les appareils mécaniques
ont besoin de pièces et de service périodiques pour marcher le puit. Cette garantie limitée ne couvre pas les réparations
quand l’usure normale a épuisé la durée d’une partie ou de l’équipement..
L’étiquette facture d’achat et la garantie du produit d’origine des informations sont nécessaires pour déterminer
l’admissibilité garantie. L’admissibilité est basée sur la date d’achat ou d’un produit d’origine - pas la date de remplace-
ment sous la garantie. La garantie est limitée à la réparation ou le remplacement du produit acheté d’origine seulement,
pas le produit de remplacement (c’est à dire le remplacement d’une garantie autorisé par achat).
L’ acheteur paie tout retrait, l’installation, la main-d’œuvre, le transport et les frais accessoires.
Les réclamations faites sous la garantie seront faites en retournant le produit au magasin de détail où il a été acheté ou
à l’usine immédiatement après la découverte ou tout défaut allégué. Le fabricant prendra alors les mesures correctives
aussi rapidement qu’il est raisonnablement possible. Aucune demande de service ne sera acceptée si elle est reçue plus
de 30 jours après l’expiration de la garantie. La garantie n’est pas transférable et ne s’applique pas aux produits utilisés
dans des applications commerciales / de location.
Les termes et les conditions généraux; Les limitations de recours
Vous devez payer tous les travaux et les charges nécessaires au remplacement du produit couvert par cette garantie.
Cette garantie ne s’applique pas à ce qui suit: (1) les actes de Dieu; (2) les produits qui, dans le seul jugement de fabri-
cant, ont fait l’objet de négligence, d’abus, d’un accident, une mauvaise utilisation, l’altération ou la modication; (3) les
défaillances dues à une mauvaise installation, l’exploitation, l’entretien ou le stockage; (4) l’application, l’utilisation, ou le
service atypique ou non approuvé; (5) les défaillances causées par la corrosion, la rouille ou d’autres matières étrangères
dans le système, ou le fonctionnement à des pressions supérieures à la limite maximale recommandée.
Cette garantie dénit la seule obligation du fabricant et le recours exclusif de l’acheteur des produits défectueux.
Le fabricant ne peut être tenu responsable des dommages indirects, accessoires, ou continent que ce soit. Les précéden-
tes garanties limitée sont exclusives et au lieu de toutes les autres garanties expresses et implicites, y compris mais non
limité aux garanties implicites de qualité marchande et d’adéquation à un usage particulier. Les précédentes garanties
limitée ne doivent pas s’étendre au-delà de la durée prévue aux présentes.
Certains états ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs ou les limitations
limitations sur la durée d’une garantie implicite, de sorte que les limitations ou les exclusions ci-dessus peuvent ne pas
vous concerner. Cette garantie vous donne des droits légaux spéciques et vous pouvez également avoir d’autres droits
qui varient d’un État à l’autre.
La Pompe Utilitare de Condensateur
Model: AC-15
La Garantie
1899 Cottage Street, Ashland, Ohio 44805
Telephone: [phone] • Fax: [phone]
ashlandpump.com
AC-15 OPM AP-0418 rev-5/21

11
MANUAL DE OPERACIÓN,
FUNCIONAMIENTO,
ESPECIFICACIONES Y REPUESTOS
Bomba de
Utilidad
Condensada
AC-15
• Gracias por comprar esta bomba. Tómese el tiempo para
leer cuidadosamente las instrucciones antes de usar este
producto. Le recomendamos muy especiamente que
conserve este manual de instrucción en un lugar seguro
para consultas en el futuro.
• Para ver instrucciones adicionales de instalación y de
operación, consulte nuestro sitio Web y el Centro de
Productos.
• Para ver información sobre piezas de repuesto, consulte
el sitio Web.
‘Advertencia’ indica una situ-
ación riesgosa inminente,
que si no se evita PUEDE dar como resultado la
muerte o lesiones graves.
‘Peligro’ indica una situación
riesgosa inminente, que si no
se evita DARÁ como resultado la muerte o lesio-
nes graves
‘Precaución’ indica una situ
ación potencialmente riesgosa,
que si no se evita PUEDE dar como resultado
lesiones menores o moderadas.
SÍMBOLOS Y SIGNIFICADO:
ADVERTENCIA
PRECAUCION
PELIGRO

12
PRE-INSTALACIÓN
ANTES DE USAR
Examine la bomba y todas las piezas para asegurarse de que
ninguna pieza está dañada. Si cualquier pieza de la bomba
parece dañada, no use la bomba y contacte1 877 326-3561
para ayuda.
USO PREVISTO
Su bomba de condensado está diseñada como una bomba de
condensado automática de extracción sate para que el agua
gotee a una bobina de evaporación de aire acondicionado. La
bomba se controla por un mecanismo de otador / interruptor
que activa automáticamente la bomba cuando 2-1 / 4 “de agua
se acumula en el tanque y la apaga automáticamente cuando el
drenaje del tanque está aproximadamente 1-1 / 4 “..
INSTALACIÓN
MONTAJE DE LA BOMBA
No instale esta bomba de
manera que se someta a salpicaduras o rociado.
El tanque tiene dos ranuras previstas para montar la unidad.
Las ranuras están situadas en los extremos del tanque. La
unidad debe montarse en el lado de la unidad de aire acondi-
cionado o una pared cercana. La bomba debe estar nivelada
y la entrada debe estar por debajo del drenaje de la bobina.
Tubos conductores no son compatibles con el
carcasa de plástico de la bomba.
ANTES DE INSTALAR LA BOMBA
Antes de instalar la bomba, deje que el aire acondicionado
ocurra cíclicamente varias veces, cumulando condensado en un
recipiente aparte para ayudar a eliminar los aceites residuales
que puedan haber quedado en el sistema.
MATERIALES NECESARIOS (NO INCLUIDO)
Antes de usar esta bomba, asegúrese de tener los siguientes
elementos: Gafas de seguridad, destornillador Philips, nivel, al
menos dos tornillos (para montaje de pared o de tratamiento de
aire solamente), anclajes de pared (para pared solamente),
abrazadera de manguera1/2 “.
ESPECIFICACIONES & RENDIMIENTO
GPH de agua @ Pies total de elevación
Modelo HP Voltaje Amps 0 ft. 5 ft. 10 ft. 15 ft. Max. Elevación
AC-15 1/12 115 1.5 100 83 67 42 18 ft.
INTERRUPTOR DE SEGURIDAD: Conecte el interruptor de
desbordamiento de seguridad al circuito de baja tensión de
clase ll. Para controlar un circuito termostático, las conexiones
COM y NO del interruptor de seguridad deben ser conectadas
en serie con el circuito de termostato de baja tensión para
apagar la calefacción / el circuito AC.
Los contactos del interruptor COM y NC se pueden usar para
accionar un circuito de alarma de baja tensión (conectados en
serie) si el sistema de calefacción / refrigeración no puede ser
interrumpido. El interruptor de seguridad viene de fábrica con
cables conectados a los terminales del interruptor COM y NO.
Si el fusible se utiliza en las unidades de 230 V, utilice un
fusible de 1,0 amperio.
Válvula de
retención
Montar ranuras
ADVERTENCIA
Thermostat
Terminal
Connection
in Furnace
Typical
Thermostat
Optional Alarm
Hook Up
NC NO COM
La Pompe Utilitare de Condensateur
Model: AC-15
Instalación

13
REALIZAR LAS CONEXIONES ELÉCTRICAS
Desconecte la corriente eléc
trica en la caja de fusibles antes
de realizar cualquier conexión. Todo el cableado debe
cumplir con los códigos locales.
TENSIÓN DE LÍNEA: Conecte el cable de alimentación a la
tensión de límea especicada en el motor y la placa de identi-
cación. El cable de alimentación debe estar conectado a una
fuente constante de energía (no un ventilador u otro dispositivo
que funcione de forma intermitente).
Si el cable de alimentación no tiene enchufe, el cableado es lo
siguiente: verde (o amarillo / verde) - suelo. Negro (o marrón) -
línea. Y negro (o azul) - neutro.
ADVERTENCIA
Interruptor de
Seguridad
(Baja Tensión,
Clase ll)
La Pompe Utilitare de Condensateur
Model: AC-15
Instalación
PROBAR LA INSTALACIÓN DE LA BOMBA
• Conecte la alimentación.
• Retire el conjunto de la cubierta del motor / tanque y
mantenga el nivel.
• Pruebe el interruptor del motor elevando el flotador
del interruptor del motor con un dedo. El motor debe
encenderse justo antes de que el flotador toque
la cubierta.
• Pruebe el interruptor de seguridad elevando el otador
del interruptor de seguridad con un dedo. El interruptor
de seguridad debe activar antes de que el otador toque la
cubierta.
• Reemplace el conjunto de la cubierta del motor /
tanque en el tanque..
INSTALACIÓN continuada
CONECTAR LA BOMBA
• Ejecute tubo exible o tubería del drenaje del
evaporador en una de las tres ent das de la bomba.
Asegúrese de que la tubería de entrada está inclinada
hacia abajo para permitir el ujo por gravedad. Extienda
la tubería de entrada en el tanque de 1 a 3 pulgadas
para asegurar que no va a interferir con
el funcionamiento correcto del otador. Asegúrese de
que la tubería de entrada se corta en un ángulo donde
entra en el tanque.
• La tubería de salida debe ser tubo exible asegurado
con una abrazadera de manguera (no incluido) o tubería
(3/8, máximo I.D. para evitar el ujo excesivo de nuevo
a la unidad). Desde la unidad de condensación, extienda
la tubería de descarga hacia arriba tan alto como sea
necesario. No extienda esta línea por encima de la
cabeza / GPH del modelo en particular que se está
instalando.
A partir de este punto alto, baje la línea de descarga
levemente a un punto por encima de la zona de drenaje;
luego apague y extienda a un punto por debajo o aproxi
madamente al nivel de la parte inferior de la unidad de
condensación. Eso dará un efecto de sifón que mejorará
la eciencia de la unidad de condensación y en la
mayoría de los casos, quitará la necesidad de una vál
cula de retención.
Si no es posible bajar la línea de descarga, haga una
tampa invertida “U” directamente encima de la bomba
en el punto más alto.
otadordelinterruptor
de seguridad
otadordelinterruptorde
motor

14
CUIDADO Y LIMPIEZA
Asegúrese de que la bomba está
desconectada de la fuente de
alimentación antes de intentar reparar o quitar cualquier
componente.
• Asegúrese de que los otadores se mueven
libremente y que se limpian cuando sea
necesario.
• Limpie el tanque (1) con agua tibia y jabón suave.
• Compruebe las tuberías de entrada y salida.
Limpie si es necesario. Asegúrese de que no haya
torceduras en la línea que puede impedir el ujo.
ADVERTENCIA
(1) Tank
La Pompe Utilitare de Condensateur
Model: AC-15
Instalación

15
Guarde el recibo original para Garantía de Elegibilidad
Garantía Limitada
El fabricante garantiza al comprador original (“Comprador” o “Usted”) que sus productos están libres de defectos de
material y mano de obra durante un periodo de doce (12) meses desde la fecha de la compra original. Si, dentro de los
doce (12) meses a partir de la compra del consumidor original, cualquiera de los productos demostrara estar defectuoso,
el mismo será reparado o reemplazado, a opción del fabricante, sujeto a los términos y condiciones establecidos en este
documento. Tenga en cuenta que esta garantía limitada se aplica a la fabricación y no defectos de desgaste normal.
Todos los legados mecánicos necesitan periódicamente repuestos y servicio para rendir bien. Esta garantía limitada no
cubre la reparación cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.
La etiqueta de información del recibo de compra y la garantía del producto original, se requieren para determinar la elegi-
bilidad de la garantía. La elegibilidad se basa en la fecha de compra o producto original - no la fecha de la sustitución de
la garantía. La garantía está limitada a la reparación o sustitución del producto adquirido original solamente, no producto
de reemplazo (es decir, una garantía de sustitución permitido por compra).
El comprador paga todos remoción, instalación, mano de obra, transporte, y gastos imprevistos.
Reclamaciones bajo esta garantía serán efectuados mediante la devolución del producto al punto de venta donde lo ad-
quirió o a la fábrica inmediatamente después del descubrimiento o cualquier supuesto defecto. Fabricante tomará luego
la acción correctiva tan pronto como sea razonablemente posible. No se aceptarán solicitudes de servicio si se recibe
más de 30 días después del vencimiento de la garantía. La garantía no es transferible y no se aplica a productos usados
en aplicaciones comerciales / alquiler.
Términos y Condiciones Generales; Limitaciones de los Remedios
Usted debe pagar todo el trabajo y cargas necesarias envío para reemplazar el producto cubierto por esta garantía. Esta
garantía no se aplica a lo siguiente: (1) los actos de Dios; (2) los productos que, a juicio exclusivo del fabricante, han sido
objeto de negligencia, abuso, accidente, mala aplicación, manipulación o alteración; (3) los fallos debidos a la instalación,
operación, mantenimiento o almacenamiento; (4) la aplicación atípica o no aprobado, uso o servicio; (5) fallas causadas
por corrosión, oxidación u otros elementos extraños en el sistema, o funcionamiento a presión por encima del máximo
recomendado.
Esta garantía establece la única obligación del fabricante y el único recurso del comprador por productos defectuosos.
FABRICANTE NO SE HACE RESPONSABLE POR CUALQUIER DAÑO CONSECUENTE, INCIDENTAL O CONTIN-
GENTE. LAS GARANTÍAS ANTERIORES LIMITADA SON EXCLUSIVOS Y EN LUGAR DE TODAS LAS DEMÁS GA-
RANTÍAS IMPLÍCITAS, INCLUYENDO PERO NO LIMITADO A LAS GARANTÍAS DE COMERCIALIZACIÓN Y APTITUD
PARA UN PROPÓSITO PARTICULAR. EL PRECEDENTE GARANTÍA NO SE EXTIENDE MÁS ALLÁ DE LA DURACIÓN
SE INDICA.
Algunos estados no permiten la exclusión o limitación de daños o limitaciones incidentales o consecuentes en la duración
de una garantía implícita, por lo que las limitaciones o exclusiones anteriores no se apliquen a usted. Esta garantía le
otorga derechos legales especícos y usted también puede tener otros derechos que varían de estado a estado.
La Pompe Utilitare de Condensateur
Model: AC-15
Garantía Limitada
1899 Cottage Street, Ashland, Ohio 44805
Telephone: [phone] • Fax: [phone]
ashlandpump.com
AC-15 OPM AP-0418 rev-5/21
