Atag WI60211CM User manual

WI60211BC
WI60211CM
Gebruiksaanwijzing
afzuigkap
Mode d’emploi
hotte aspirante
Bedienungsanleitung
Dunstabzugsabhaube
Instructions for use
cooker hood

NL 4
NL Handleiding NL 3 - NL 14
FR Notice d’utilisation FR 3 - FR 14
DE Bedieningsanleitung DE 3 - DE 14
EN Instructions for use EN 3 - EN 14
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw afzuigkap
Beschrijving 4
Inleiding 4
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters verwijderen 8
Het koolstoffilter vervangen 8
Verlichting 8
Installatie
Algemeen 9
Elektrische aansluiting 10
Montage 11
Bijlage
Verpakking en toestel afvoeren 14

NL 4

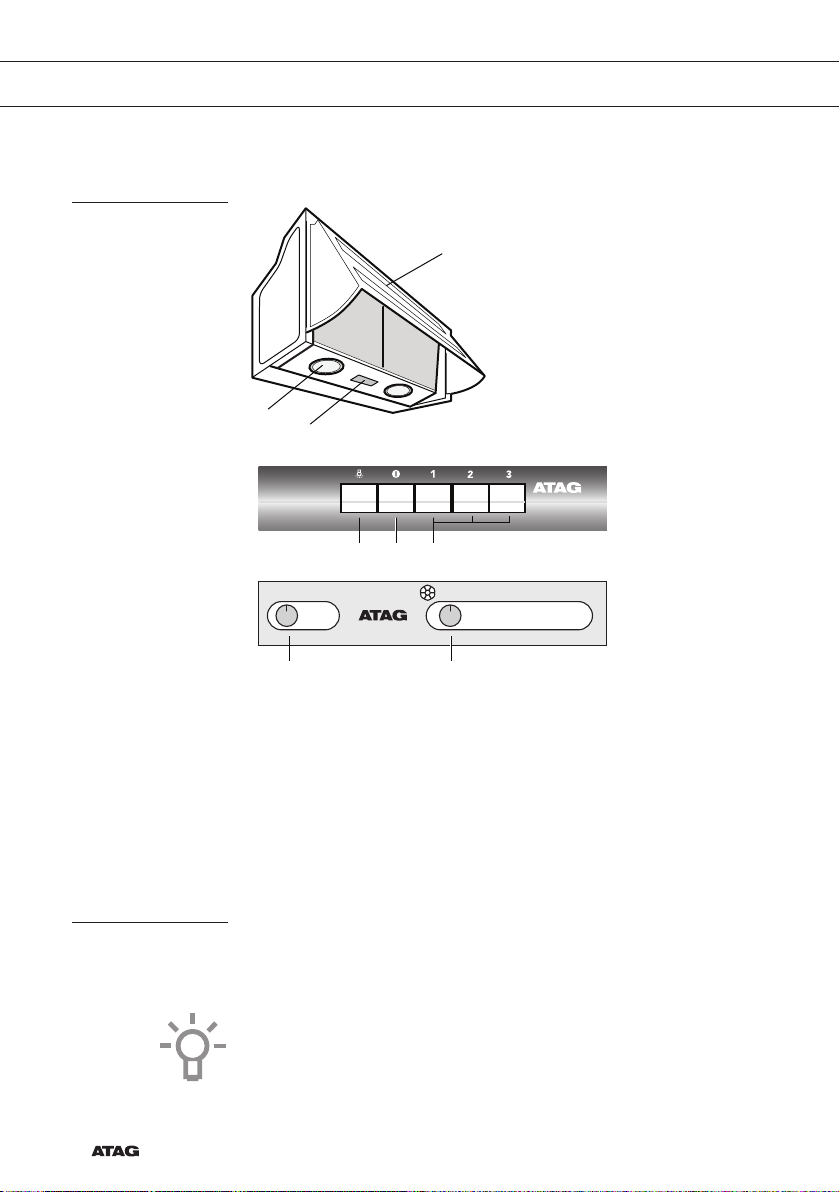

Beschrijving
1. Klep
2. Vetfilter
3. Bedieningspaneel
A. Toets/schuifregelaar in/uitschakelen verlichting
B. Toets voor uitschakelen
C. Toets voor inschakelen afzuiging
D. Schuifregelaar openen/sluiten klep
4. Verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW AFZUIGKAP
1
4
3
2
A B C
0 1 0 1
DA

NL 5

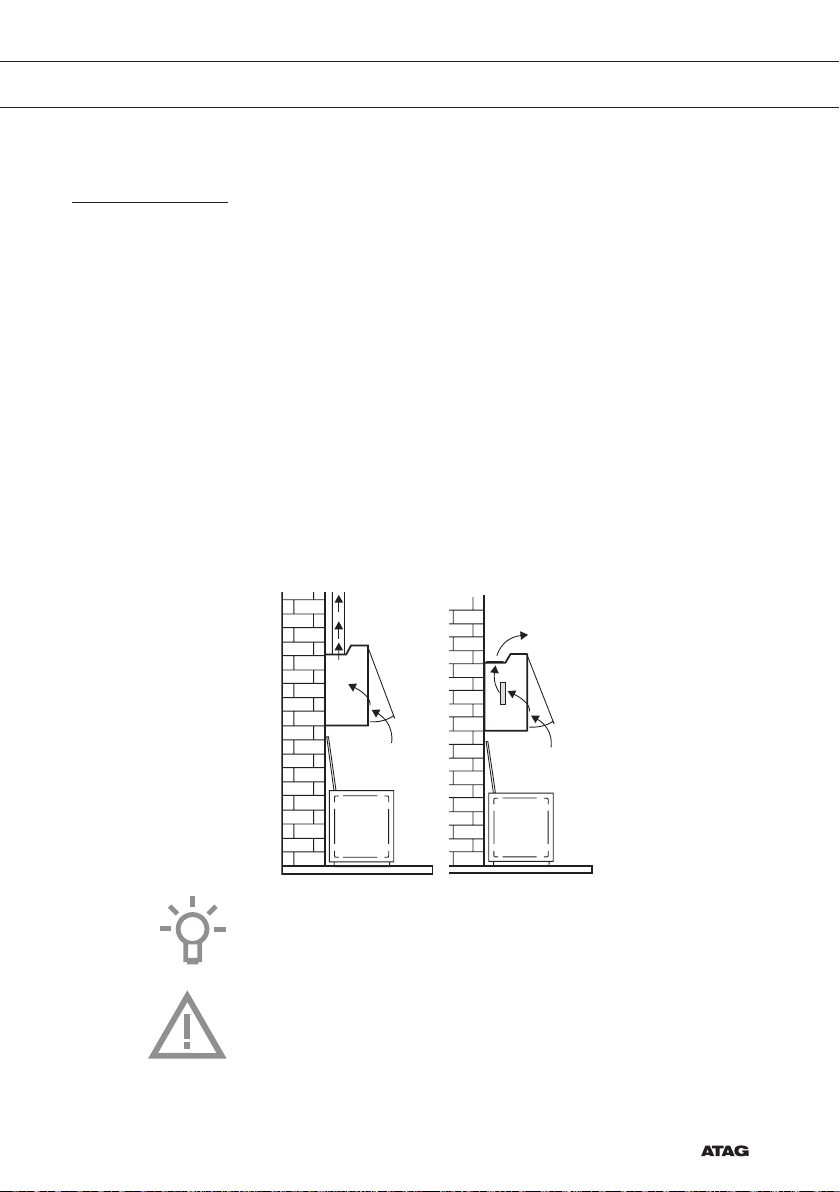

Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op meerdere
manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden via de
bovenzijde (B1) naar buiten afgevoerd.
Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in
de keuken (B3).
U moet dan wel een koolstoffilter plaatsen.
3. Als motorloze afzuigkap. Dit model afzuigkap is alleen geschikt voor
montage in combinatie met een mechanisch ventilatiesysteem.
Let op! Het koolstoffilter moet apart besteld worden.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW AFZUIGKAP
B1 B2
B3
B1 B2
B3

NL 6

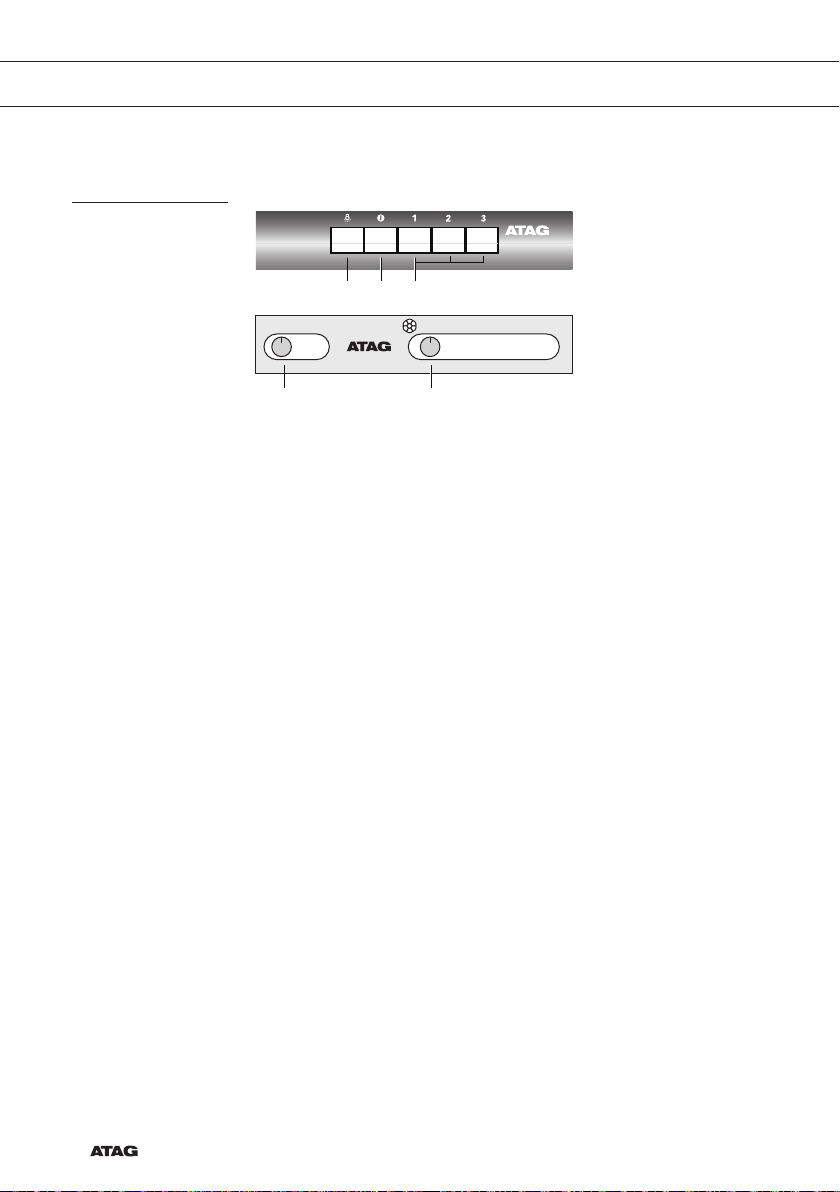

Bediening
Ventilator inschakelen
1. Druk op ventilatortoets(en) ‘C’ of schuif de regelaar ‘D’ naar 1.
• De afzuigkap schakelt in op de gekozen stand 1, 2 of 3.
• Bij modellen geschikt voor een centraal afzuigsysteem wordt de
elektrische klep geopend.
2. Druk op de uitschakeltoets ‘B’ of schuif de regelaar ‘D’ naar 0.
• De afzuigkap schakelt uit.
• Bij modellen geschikt voor een centraal afzuigsysteem wordt de
elektrische klep gesloten.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets ‘A’ of schuif de verlichtingsregelaar ‘A’
naar stand 1.
• De verlichting gaat branden.
2. Druk nogmaals op de verlichtingstoets ‘A’ of schuif de
verlichtingsregelaar ‘A’ naar stand 0.
• De verlichting gaat uit.
GEBRUIK
A B C
0 1 0 1
DA

NL 7
Reinigen
Attentie! Maak, voor ieder onderhoud, eerst de afzuigkap
spanningsloos door de stekker uit het stopcontact te trekken of door
de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen afzuigkappen
Behandel roestvrijstalen afzuigkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8
Vetfilters

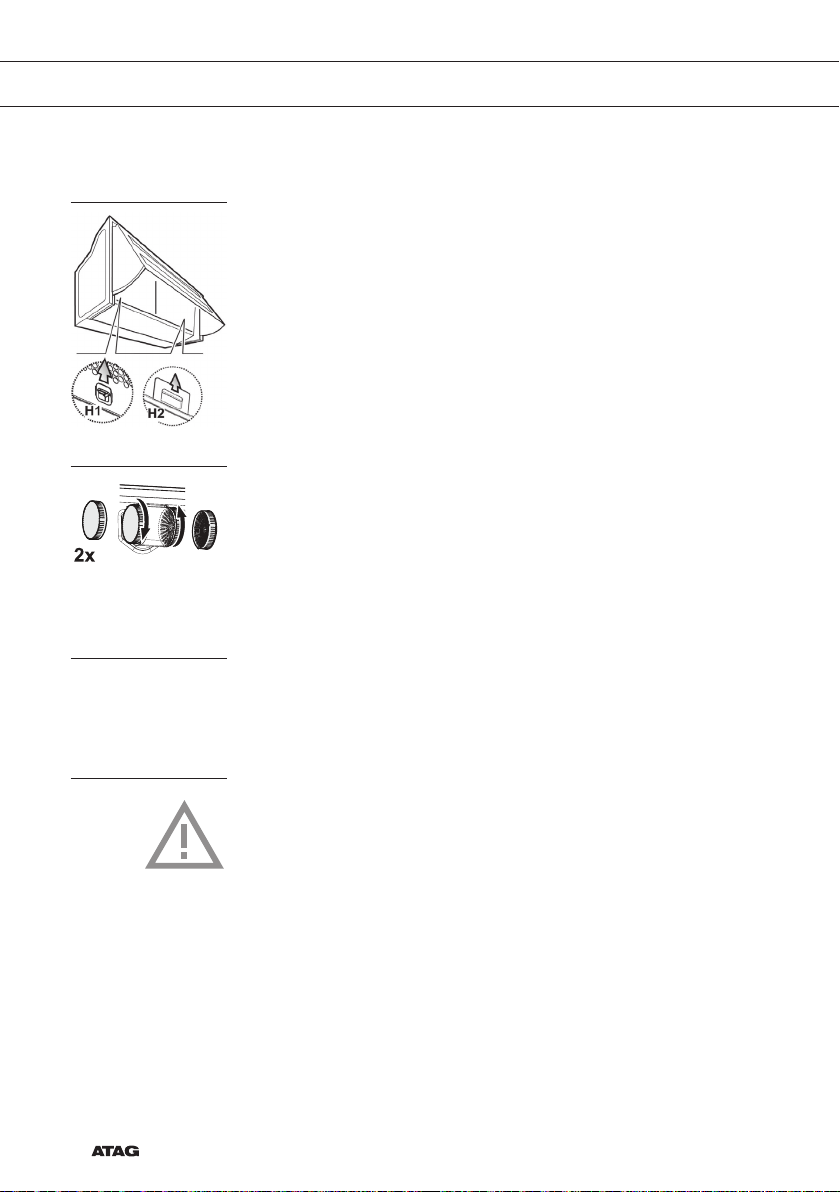

Vetfilters verwijderen
De vergrendeling van de filters openen en de vetfilters verwijderen.
• Let op: de vetfilters elke maand reinigen met een sopje.
Een aluminiumfilter wordt door de vaatwasser reinigingsmiddelen
dof, dit is normaal.
Koolstoffilter
Het koolstoffilter vervangen
De verzadiging van het filter is afhankelijk van de intensiteit van het
gebruik. Het koolstoffilter moet echter minimaal iedere vier maanden
worden vervangen.
• Let op: koolstoffilters zijn niet uitwasbaar voor hergebruik.
Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Deur verwijderen
• Open de deur en duw de haken aan de zijkant van de deur naar
binnen. Trek de deur uit de geleiding.
• Plaats de deur met het paneel weer in de afzuigkap. Eerst aan de
bovenzijde en vervolgens aan de onderkant.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting
van een huishoudelijke ruimte.
ONDERHOUD
2x

NL 9
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de afzuigkap heeft een diameter van 150 mm of
120 mm (afhankelijk van het model). Het beste is de afvoerpijp ook
met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 10
INSTALLATIE
Aansluiting
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die vermeld
wordt op het etiket met eigenschappen, aan de binnenkant van de
afzuigkap.
Als de afzuigkap een stekker heeft, moet deze in een stopcontact
worden gestoken dat voldoet aan de geldende voorschriften.
Heeft de kap geen stekker (rechtstreekse verbinding met het net) of
is deze niet goed te bereiken, dan moet er een tweepolige schakelaar
worden geplaatst die de volledige ontkoppeling van het net garandeert
in het geval van een overspanning van klasse III, in overeenstemming
met de installatie normen.
Attentie! Alvorens de afzuigkap weer op het voedingsnet aan te sluiten,
moet u controleren of deze goed functioneert. Controleer altijd of de
voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als de kabel
beschadigd is, vraag dan bij de technische dienst een nieuwe kabel aan.

NL 11
Montage

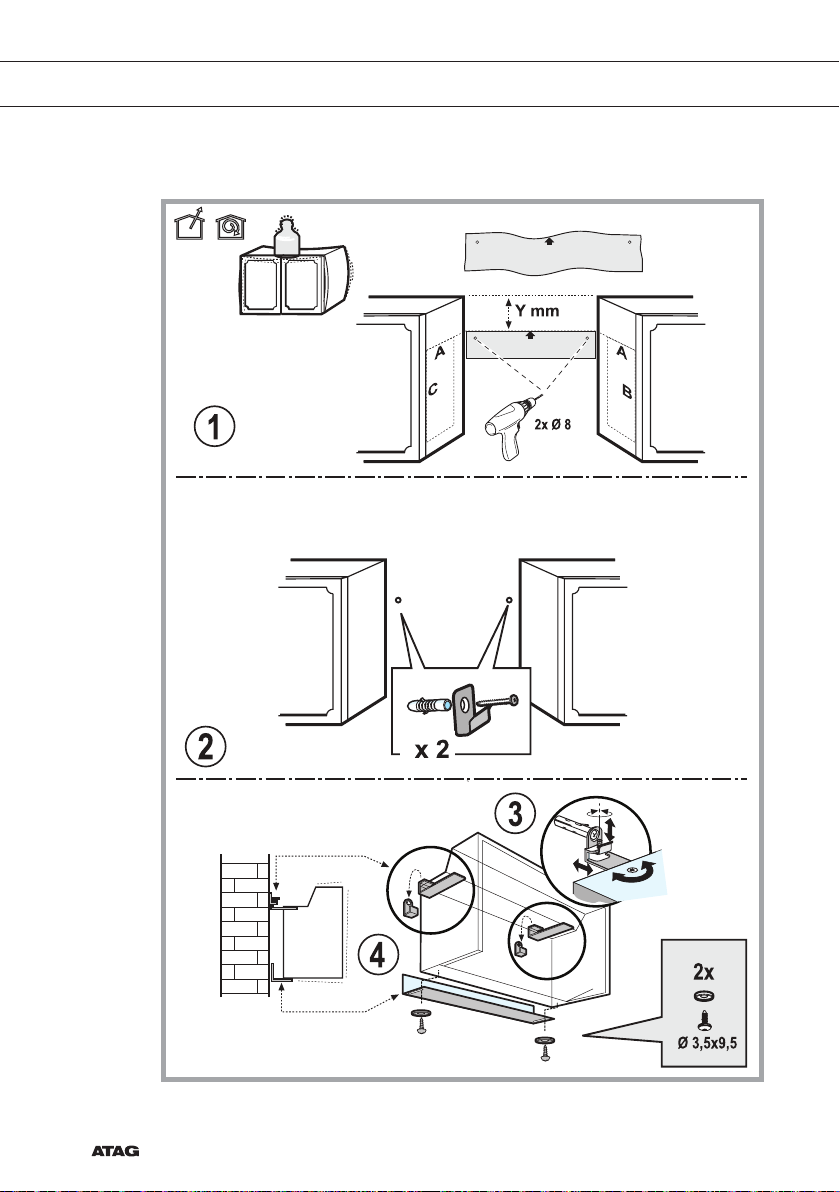

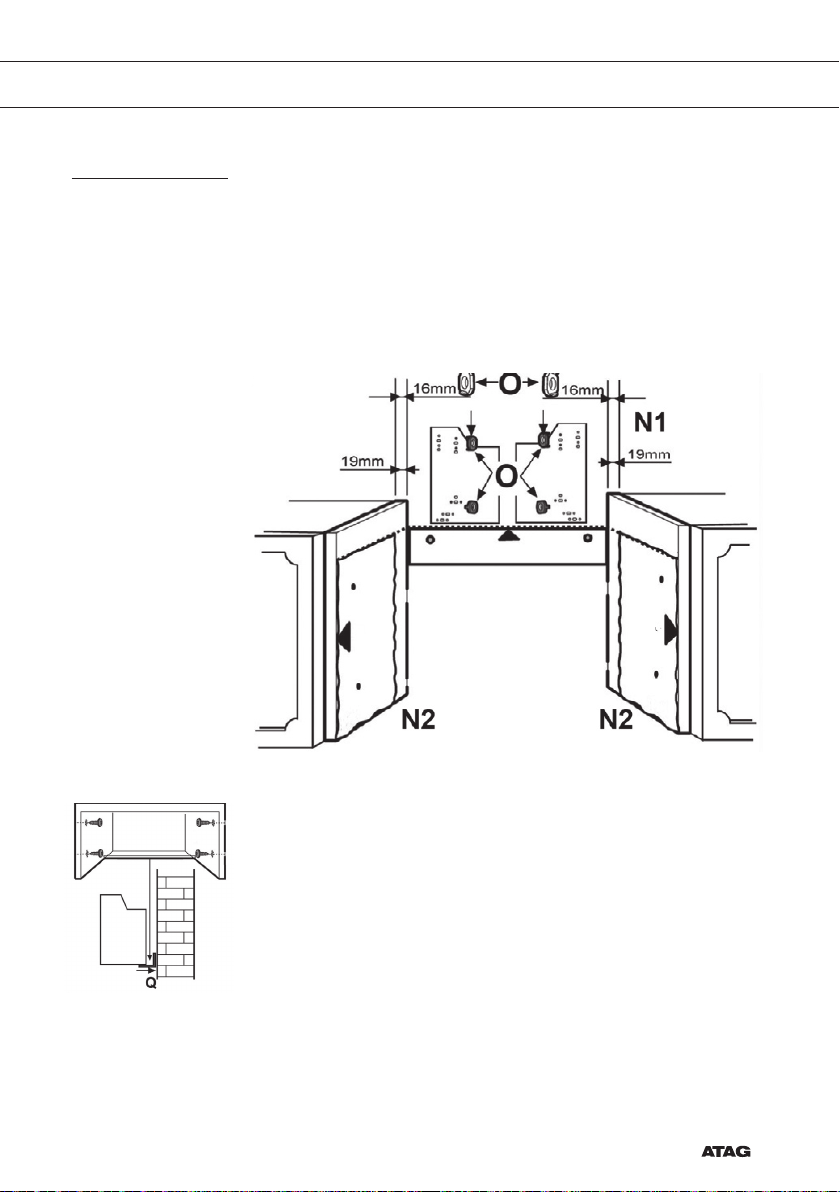

Montage van de afzuigkap aan de zijwanden
• Controleer of de kastjes stabiel genoeg zijn.
• Gebruik de boormal N2 om de plaats van de bevestigingsgaten te
bepalen. De bovenzijde van de mal is gelijk aan de bovenzijde van
de afzuigkap. De voorzijde van de mal is gelijk aan de voorzijde van
de afzuigkap zonder deurpaneel.
• Boor dan de bevestigingsgaten in de kastjes. Voor het bevestigen
van de afzuigkap aan kastjes met een wanddikte van 16 mm
worden vulstukken meegeleverd. Met het meegeleverde hoekstaal
(Q) kunt u de ruimte aan de achterzijde tussen de afzuigkap en de
muur opvullen.
INSTALLATIE

NL 12
INSTALLATIE
Montage van de afzuigkap aan de wand

NL 13
Monteren van het deurpaneel
1. Open de deur, duw de haken naar binnen en verwijder de deur.
2. Leg het deurpaneel, met de achterkant naar boven, op een vlakke
ondergrond.
3. Leg de boormal (N3) op de achterzijde van het deurpaneel.
De pijl op de mal moet naar de bovenkant wijzen.
4. Boor de bevestigingsgaten (K) 2,5 mm, maximaal
6 mm diep.
5. Zet het metalen paneel met de 8 bijgeleverde schroeven vast.
6. Plaats de deur met het paneel weer in de afzuigkap.
Eerst aan de bovenzijde en vervolgens aan de onderkant.
7. Controleer of de deur goed opent en sluit.
INSTALLATIE

NL 14
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 7
Filtres à graisse 8
Dépose de la porte 8
Éclairage 8
Installation
Généralités 9
Raccordement 10
Montage 11
Annexe
Mise au rebut 14

FR 4
Description
1. Collecteur de vapeur
2. Filtre à graisse
3. Panneau de commande
A. marche/arrêt de l’éclairage
B. commutateur d’arrêt
C. marche de ventilateur
D. ouvrir / fermer le volet
4. Ampoules
Introduction
Ce mode d'emploi offre une vue d'ensemble rapide de toutes les
fonctions de l'appareil. Il contient des informations relatives aux
consignes de sécurité et à l'entretien de l'appareil.
Conservez ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.
VOTRE HOTTE CHEMINÉE
1
4
3
2
A B C
0 1 0 1
DA

FR 5
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée de
différentes manières :
1. A un conduit.
Les vapeurs de cuisson extraites par aspiration sont évacuées à
l'extérieur, après filtrage des particules grasses, par le haut (B1).
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est raccordée à une hotte de
recyclage, les particules grasses et les odeurs des vapeurs de
cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur, mais recyclé dans la
cuisine (B3).
Dans ce cas, il convient de placer un filtre à charbon dans la hotte.
3. Version sans moteur. Ce modèle de hotte aspirante est uniquement
adapté aux systèmes de ventilation mécaniques.
B1 B2
B3
B1 B2
B3
Attention ! Le filtre à charbon doit être commandé séparément.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
VOTRE HOTTE CHEMINÉE

FR 6
Commandes
Mise en marche du ventilateur
1. Appuyez sur la touche(s) de ventilation ‘C’ ou placer le sélecteur ‘D’
en position 1.
• La hotte aspirante démarre sur la position 1, 2 ou 3.
• Pour les modèles adaptés pour un système d’aspiration centralisé,
le clapet électrique est ouvert.
2. Appuyez sur le commutateur d’arrêt ‘B’ ou placer le sélecteur ‘D’ en
position 0.
• La hotte aspirante s’arrête.
• Pour les modèles adaptés pour un système d’aspiration centralisé,
le clapet électrique est closet.
Marche et arrêt de l’éclairage
1. Appuyez sur la touche d’éclairage ‘A’ ou placer le sélecteur ‘A’ en
position 1.
• L’éclairage s’allume.
2. Appuyez encore sur la touche d’éclairage ‘A’ ou placer le sélecteur
‘A’ en position 0.
• L’éclairage s’éteint.
UTILISATION
A B C
0 1 0 1
DA

FR 7
Nettoyage
Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant
le courant au compteur. La hotte doit être nettoyée régulièrement
(aumoins aussi souvent que les filtres à graisse), à l'intérieur comme
àl'extérieur. Ne pas utiliser de produit abrasif.
Ne pas utiliser d'alcool !
Attention ! Le non respect des recommandations de base pour le
nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Ils doivent être nettoyés une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.
ENTRETIEN

FR 8
Filtres à graisse
Dépose des filtres à graisse
Déverrouillez les filtres et déposez-les.
• Attention ! Nettoyez les filtres à graisse tous les mois, à l'eau
savonneuse.
Les filtres à graisse peuvent ternir légèrement sous l'effet du
passage au lave-vaisselle. Ceci est normal et n'affecte pas leur
performance.
Filtre à charbon
Remplacement du filtre à charbon
La saturation du filtre dépend de l'intensité d'utilisation. Le filtre à
charbon actif doit toutefois être remplacé au moins tous les 4 mois.
• Attention ! Le filtre à charbon ne sont pas lavables pour
réutilisation. Le charbon saturé ne présente pas de menace pour
l'environnement. Changez le filtre régulièrement.
Dépose de la porte
• Ouvrez la porte et poussez les supports latéraux vers l'intérieur.
Sortez la porte de son rail.
• Remettez le panneau de porte sur la hotte aspirante, en
commençant par le haut.
Éclairage
Cette hotte est équipée d’un système d’éclairage. Ce système
d’éclairage doit être remplacé par un technicien agréé. N’essayez
pas de le remplacer vous-même.
La lampe intégrée à cet appareil ménager sert uniquement à l’éclairer.
Elle n’est pas faite pour éclairer la pièce d’une maison.
ENTRETIEN
2x
