Atag CU90511RM User manual

CU90511RM
CU12511RM
CU12711RM
CU90555RM
CU12555RM
CU12755RM
Gebruiksaanwijzing
Afzuigkap
Instructions for use
Cooker hood
Notice d’utilisation
Hotte cheminée
Anleitung
Dunstabzugshaube

EN 2
NL Gebruiksaanwijzing NL 3 - NL 15
FR Notice d’utilisation FR 3 - FR 15
DE Anleitung DE 3 - DE 15
EN Instructions for use EN 3 - EN 15
Gebruikte pictogrammen - Pictogrammes utilisés - Verwendete Piktogramme -
Pictograms used
Belangrijk om te weten - Important à savoir - Wichtiger Hinwei - Important information
Tip - Conseil - Tipp

NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Gebruik
Beschrijving afzuigkap 5
Beschrijving gebruikersinterface 5
Beschrijving afstandsbediening 6
Bediening 7
Filters reinigen 10
Onderhoud
Reinigen 11
Verlichting 13
Batterij van de afstandsbediening 13
Technische gegevens 14
Milieuaspecten 15

NL 4
Inleiding
Door deze gebruikershandleidingen te lezen, raakt u vertrouwd met de
functies van dit apparaat. Lees de veiligheids- en onderhoudsinstructies
van het apparaat.
Bewaar de gebruiks- en installatie-instructies zodat u ze in de toekomst
kunt raadplegen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gebruikt!
UW AFZUIGKAP

NL 5
GEBRUIK

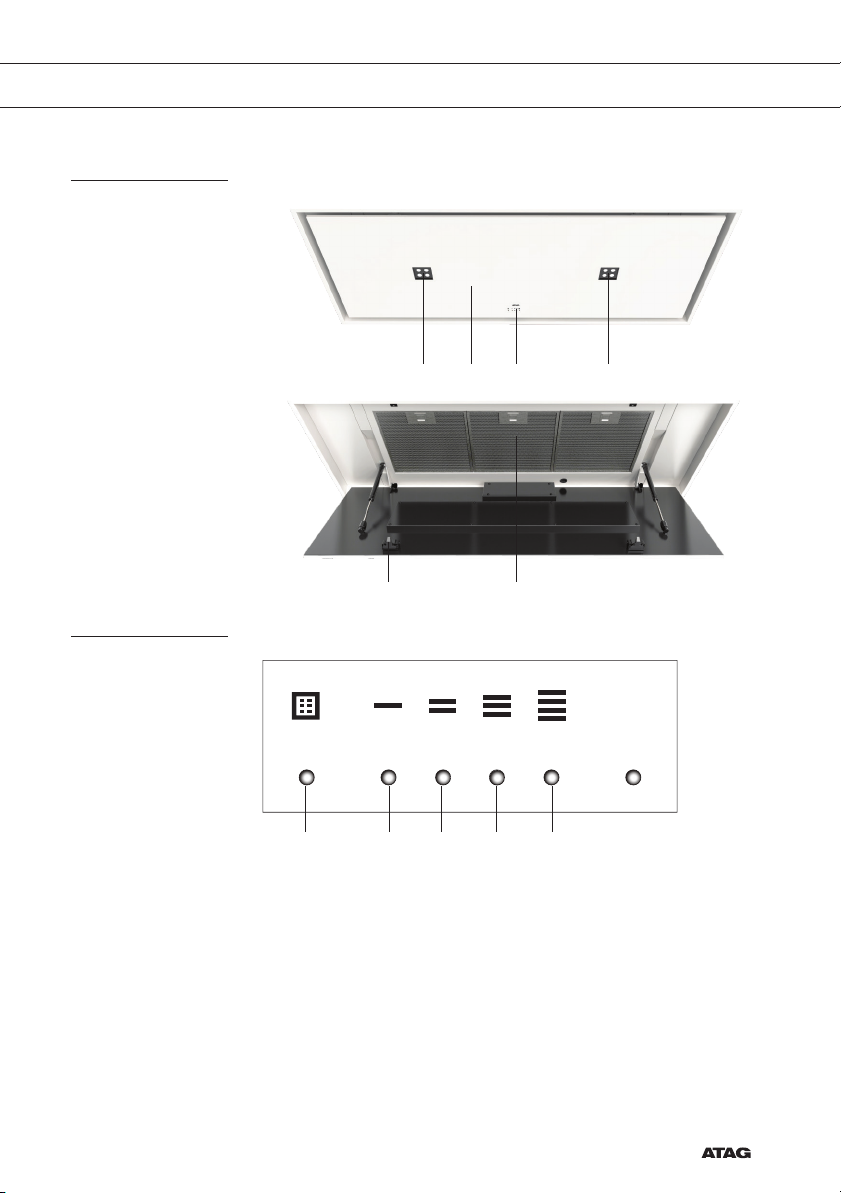

Beschrijving afzuigkap
1. Gebruikersinterface
2. LED-lamp
3. Rand afzuigpaneel
4. Vetfilter
5. Sluitmechanisme
Beschrijving gebruikersinterface
6. Resetindicator filter, geeft aan wanneer het filter moet worden
gereinigd.
7. Indicator snelheidsstand 1
8. Indicator snelheidsstand 2
9. Indicator snelheidsstand 3
10. Indicator snelheidsstand 4/boost
2 23 1
5 4
6 7 8 9 10

NL 6
GEBRUIK
Beschrijving afstandsbediening
11 16
12
13 17
14
18
20
15 19
11. Timerfunctie
12. Lichtintensiteit verhogen
13. Hogere kleurtemperatuur
14. Lichtintensiteit verlagen
15. Afzuigcapaciteit verlagen
16. Clean Air-functie
17. Lagere kleurtemperatuur
18. Verlichting in-/uitschakelen
19. Afzuigcapaciteit verhogen
20. Ventilator aan/uit

NL 7
GEBRUIK
Houd de toetsen ingedrukt. Zo voorkomt u dat een functie per
ongeluk wordt in- of uitgeschakeld.
Bediening

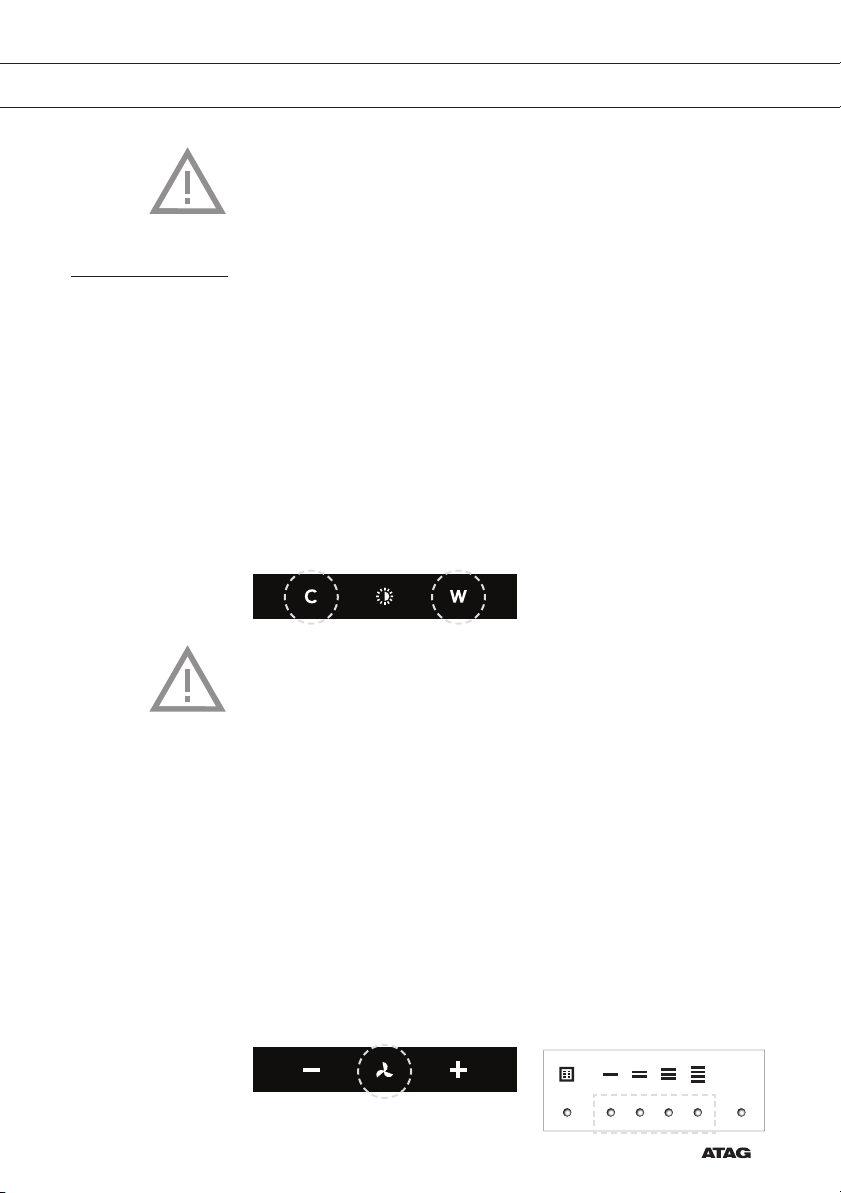

De afstandsbediening koppelen
De afstandsbediening moet vóór gebruik met de afzuigkap worden
gekoppeld.
• Schakel het apparaat in. De afzuigkap blijft 5 minuten in de modus
Koppelen.
• Houd 'C' en 'W' 3 seconden ingedrukt om de modus
Afstandsbediening koppelen te activeren.
• Tijdens het koppelen knipperen alle indicators op de afzuigkap
en de afstandsbediening. De indicatoren worden uitgeschakeld
wanneer de afstandsbediening is gekoppeld.
Als de koppeling niet tot stand kan worden gebracht, probeert u het
opnieuw.
Na 30 seconden gaat de afstandsbediening in de stand-bymodus.
De afstandsbediening wordt geactiveerd bij beweging, bijvoorbeeld
als u hem oppakt.
Afzuiging in- en uitschakelen
• Houd de ventilatortoets op de afstandsbediening ten minste
1 seconde ingedrukt.
De afzuigkap wordt op de laagste stand ingeschakeld.
• Druk opnieuw op de toets '+' om de ventilator in een hogere stand
te zetten. Houd de toets '+' gedurende 1 seconde ingedrukt om de
hoogste stand (boost) te selecteren.
• Druk op de toets '-' om een lagere stand te kiezen.
De afzuigstand wordt aangegeven met de snelheidsindicators op de
afzuigkap.
• Houd de ventilatortoets ten minste 1 seconde ingedrukt om de
afzuigkap uit te schakelen.

NL 8

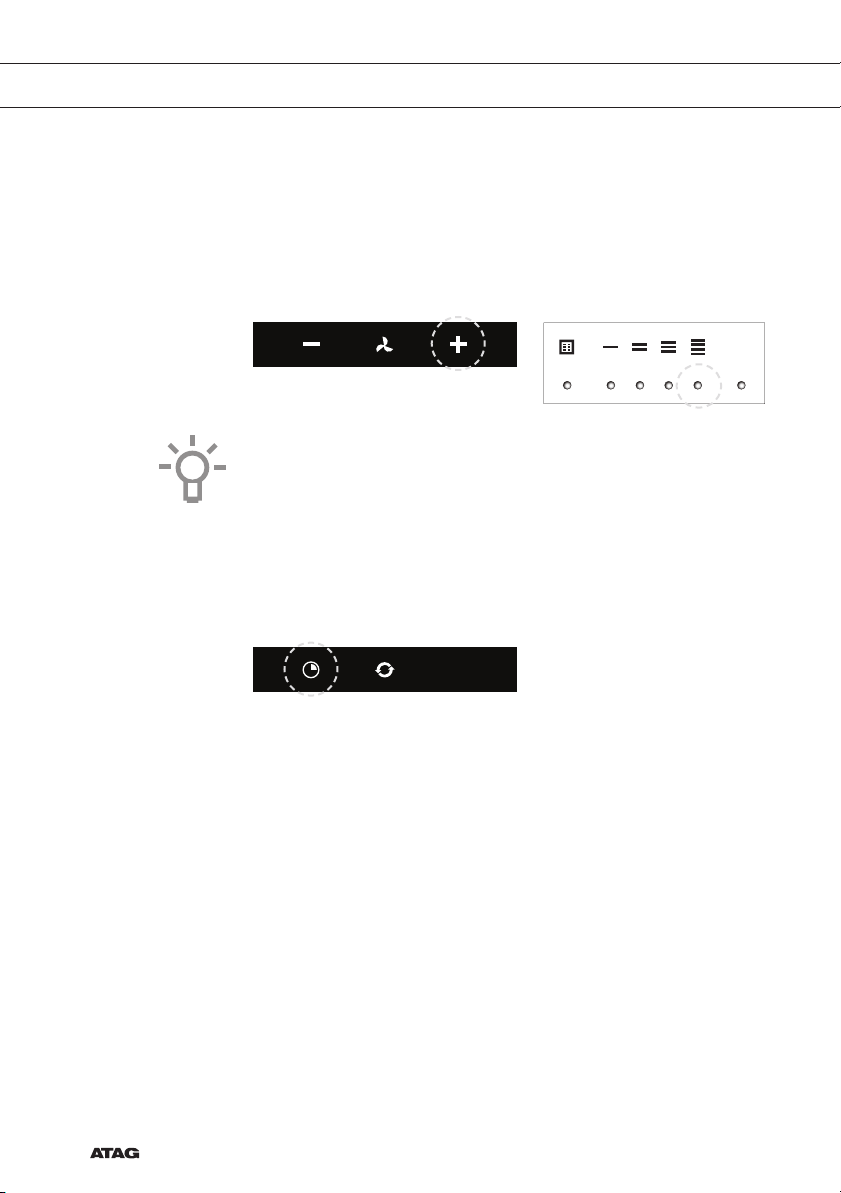

Inschakelen booststand
• Houd de toets '+' ten minste 1 seconde ingedrukt.
De booststand blijft vervolgens 10 minuten ingeschakeld. In deze
periode knippert de snelheidsindicator bij niveau 4. Na deze periode
wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.
• Druk kort op de toets '-' om de booststand uit te schakelen.
Let op!
Als de booststand is geselecteerd, kunt u de timerfunctie niet activeren .
Timer inschakelen
• Druk op de timertoets.
De timerindicator gaat knipperen.
De afzuigkap schakelt na 10 minuten automatisch uit.
• Schakel de timerfunctie uit door op een willekeurige toets te
drukken (met uitzondering van de verlichting).
De afzuigkap kan worden gebruikt in de modus Afzuigen of Recirculeren. De
afzuigcapaciteit wordt afgestemd op de geselecteerde modus. De afzuigkap
wordt standaard in de modus Afzuigen gestart. De kap moet worden
gereset om de modus Recirculeren te starten.Een RMS-set (modificatieset
recirculatie) reinigt eerst de lucht met de vetfilters. Vervolgens worden
geurtjes verwijderd met het koolstoffilter. De schone lucht wordt vervolgens
teruggevoerd naar de keuken.

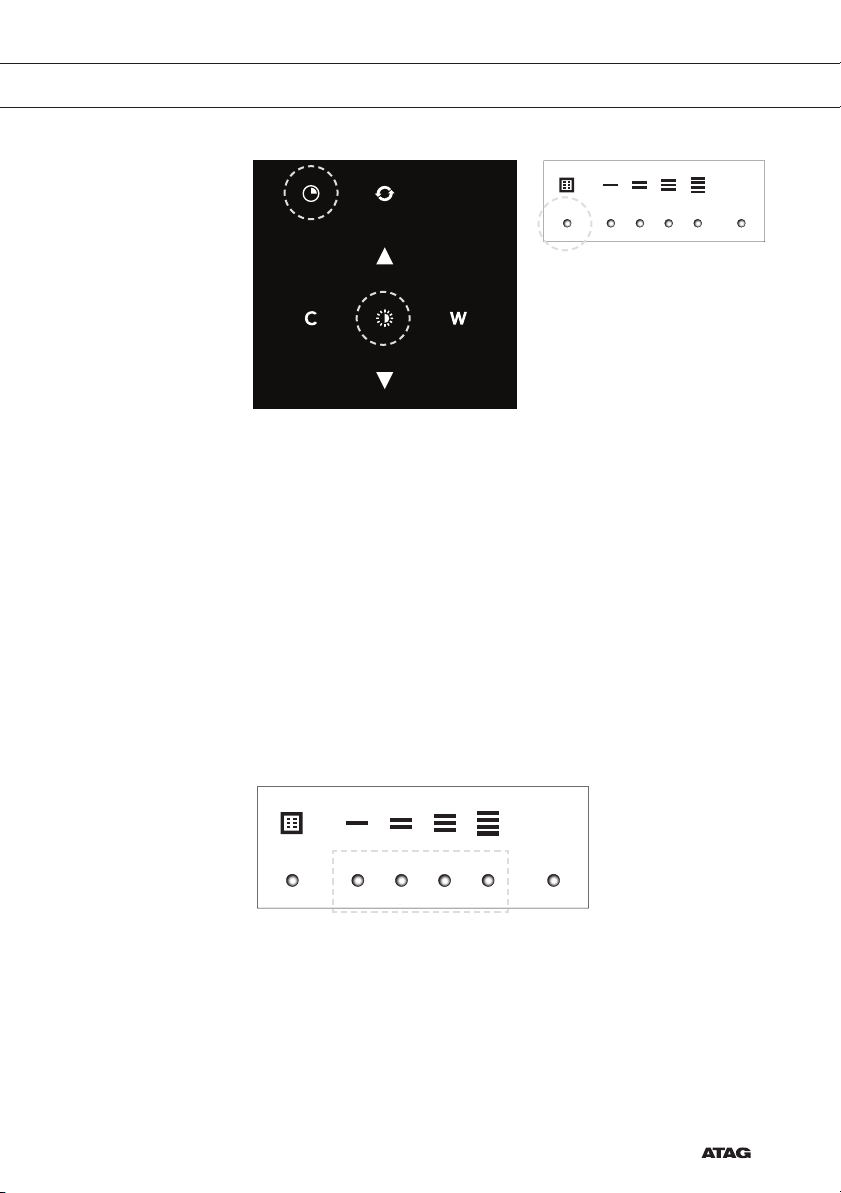

De modus Recirculeren inschakelen
• Wanneer de verlichting en ventilator zijn uitgeschakeld, houd u de
timer- en verlichtingstoets gelijktijdig ingedrukt tot de filterindicator
3 keer knippert. De koolstoffilterindicatie is geactiveerd.
De modus Recirculeren uitschakelen
• Wanneer de verlichting en ventilator zijn uitgeschakeld, houd u de timer-
en verlichtingstoets gelijktijdig ingedrukt tot de filterindicator 3 seconden
constant brandt en vervolgens wordt uitgeschakeld.
GEBRUIK

NL 9
Clean Air-functie
Met de Clean Air-functie ververst u de lucht in de keuken gedurende
maximaal 24 uur op niveau 1.
• Schakel de afzuigkap uit.
• Houd de toets 'Clean Air' ongeveer 3 seconden ingedrukt.
De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten
in op de laagste afzuigstand. Tijdens het afzuigen toont het display
een snel bewegende 'slang'. Als de afzuigkap na 10 minuten wordt
uitgeschakeld, wordt er op het display en langzaam bewegende
'slang' weergegeven tot de kap na 50 minuten weer wordt
ingeschakeld.
• Schakel de Clean Air-functie uit door op de toets timer, Clean Air, '-'
of '+' te drukken (alleen de verlichtingstoets niet).
De verlichting in- en uitschakelen
• Houd de verlichtingstoets 1 seconde ingedrukt.
De verlichting gaat op maximale sterkte branden.
• Houd de toets 'lichtintensiteit verhogen' of 'lichtintensiteit verlagen'
ingedrukt om de lichtintensiteit aan te passen.
• Als u de verlichting wilt uitschakelen, houdt u de verlichtingstoets
1 seconde ingedrukt.
GEBRUIK

NL 10
GEBRUIK
De kleurtemperatuur van de verlichting wijzigen
U kunt de kleurtemperatuur van de verlichting aanpassen.
• Houd de verlichtingstoets 1 seconde ingedrukt.
De verlichting gaat op maximale sterkte branden.
• Druk op de toets 'C' voor een hogere kleurtemperatuur (kouder) of
op 'W' voor een lagere kleurtemperatuur (warmer).
Filters reinigen
Verzadiging vet- en koolstoffilters
Als de filterindicator brandt, moeten de filters worden vervangen of
gereinigd. Zie het hoofdstuk ‘Onderhoud’.
Vetfilter
Na 30 bedrijfsuren gaat de filterindicator branden.
• Reinig de vetfilters.
• Reset het geheugen door de toets '-' ingedrukt te houden totdat de
filterindicator niet meer knippert.
Koolstoffilter
Na 120 bedrijfsuren gaat de filterindicator knipperen.
• Reinig of vervang het koolstoffilter.
• Reset het geheugen door onafgebroken op de toets '-' te drukken
totdat de vetfilterindicatie niet meer knippert.

NL 11
Reinigen
Belangrijk!
Voor alle onderhoudswerkzaamheden moet u eerst de afzuigkap van
het elektriciteitsnet loskoppelen door de stekker uit het stopcontact te
halen of de hoofdschakelaar van de woning om te zetten. De kap moet
regelmatig aan zowel de binnenkant als de buitenkant worden gereinigd
(minstens zo vaak als het vetfilter).
Gebruik voor het reinigen geen schuurmiddelen. Gebruik geen alcohol!
Belangrijk!
Als u de aanwijzingen voor het reinigen van het apparaat en het
vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze
aanwijzingen moeten in acht worden genomen! De fabrikant is niet
aansprakelijk voor schade aan de kap of schade door brand die het
gevolg is van ondeskundig onderhoud of het niet opvolgen van
de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Reinig de afzuigkap met een sopje en een zachte doek.
Spoel daarna met schoon water af. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen afzuigkappen
Reinig roestvrijstalen afzuigkappen niet met schuursponsjes of andere
schuurmiddelen. Behandel na met een niet schurend, niet polijstend
middel en poets met de structuur van het roestvrij staal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 12

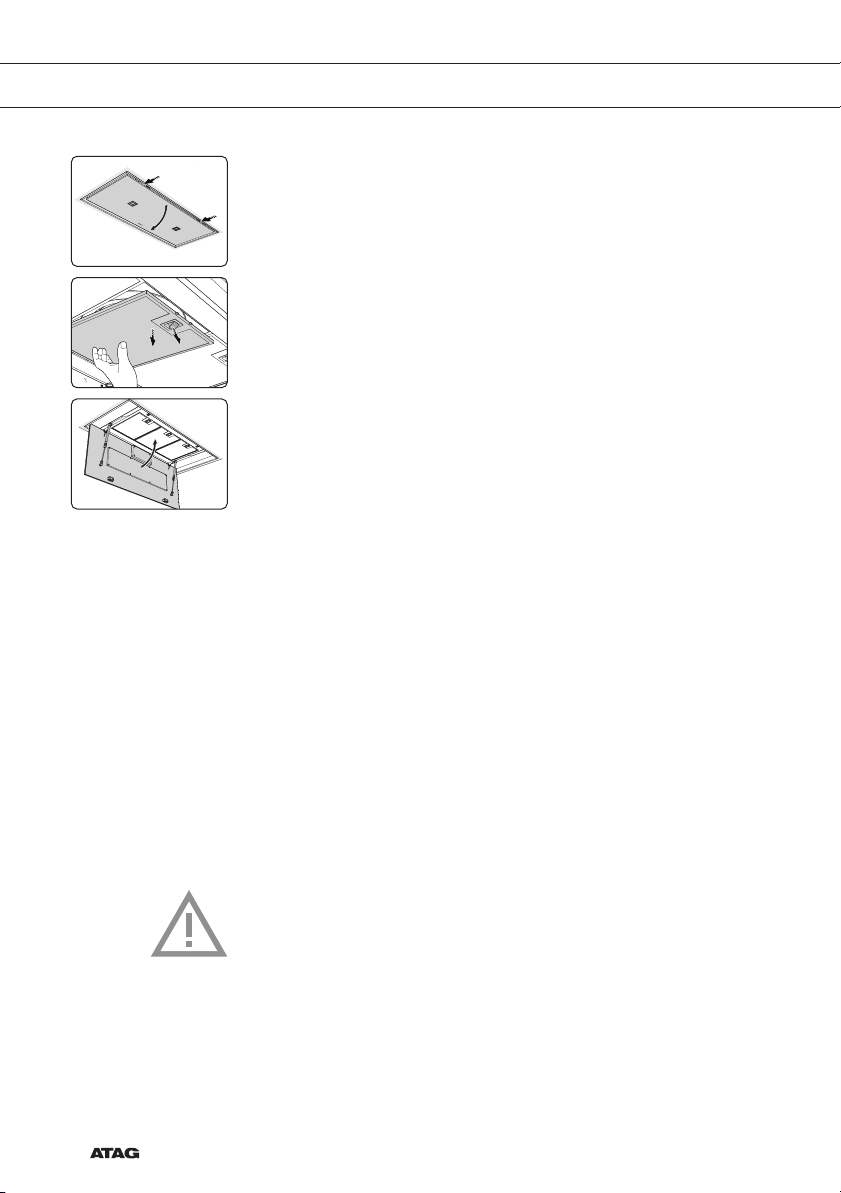

Cassettefilter verwijderen
1. Schakel de motor en de verlichting uit.
2. Druk de grendels naar binnen en open het paneel.
3. Open het sluitmechanisme van het filter. Ondersteun het filter met uw hand.
4. Verwijder het filter uit de afzuigkap.
Reinigen
De filters kunnen in de vaatwasser worden gereinigd. Laat de filters
goed uitlekken voordat u ze terugplaatst.
De filters kunnen ook handmatig worden gereinigd.
Maak de filters met water en een beetje afwasmiddel schoon.
Laat de filters goed uitlekken. Zie pagina 11 voor instructies. De
onderkant van de afzuigkap kan worden schoongemaakt met een mild
reinigingsmiddel en een vochtige doek. Maak droog met een papieren
doek.
Cassettefilter vervangen
Het filter moet met het sluitmechanisme aan de voorzijde worden
geplaatst. Open het sluitmechanisme van het filter. De lipjes aan
de voorzijde van het filter schuiven in de openingen. Houd het
sluitmechanisme in deze positie wanneer u de filters plaatst.
1. Schuif de lipjes aan de achterzijde van het filter in de daarvoor
bestemde opening op de afzuigkap.
2. Kantel het filter naar boven.
3. Laat het sluitmechanisme los. De nokjes aan de voorzijde van
het filter komen naar buiten en vallen in de daarvoor bestemde
openingen van de afzuigkap. Het filter bevindt zich nu weer in
positie.
4. Druk de rand van het afzuigpaneel stevig in de sluiting (u hoort een
klik).
Het afzuigpaneel kan verwijderd worden om te worden
schoongemaakt. Het afzuigpaneel is erg zwaar. Het paneel moet
daarom met z'n tweeën worden verwijderd!
1
2
ONDERHOUD

NL 13
ONDERHOUD
Actieve koolstoffilters:
Het regenereerbare actieve koolstoffilter moet, met neutrale
schoonmaakmiddelen, met de hand gewassen worden, of in de
vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet
uitgevoerd worden zonder vaat). Gebruik geen afwasmiddel.
Verwijder het overtollige water zonder het filter te beschadigen.
Verwijder de houder en laat het filter ten minste 40 minuten drogen in
een oven bij een maximumtemperatuur van 70 °C.
Om de werking van het regenereerbare koolstoffilter efficiënt te houden,
moet deze handeling iedere 2 maanden worden herhaald of wanneer
de filterindicatie dit aangeeft. Het filter moet na uiterlijk 3 jaar vervangen
worden, of eerder bij beschadiging.
Het is belangrijk dat u de vetfilters en het regenereerbare actieve
koolstoffilter goed laat drogen voordat u deze terugplaatst.
Koolstoffilter vervangen:
Raadpleeg de handleiding van de recirculatieset om het koolstoffilter te
vervangen.
Verlichting
Let op!
De afzuigkap is voorzien van ledlampjes. Deze mogen alleen door een
bevoegde monteur worden vervangen. Vervang de ledlampjes niet zelf.
Batterij van de afstandsbediening
Belangrijk!
De koppeling met de afzuigkap blijft in stand wanneer de batterijen van
de afstandsbediening worden vervangen.
Vervang de batterijen op tijd. Bij een lage batterijspanning wordt het
bereik van de afstandsbediening kleiner.
Verwijder de batterijen als u de afstandsbediening lange tijd niet
gebruikt.
Laat de afstandsbediening niet ondersteboven op een geleidend
oppervlak liggen.
De garantie is niet van toepassing op de batterijen.
De accu kan sneller leeglopen wanneer de lampjes op de knoppen
branden.
Specificaties batterij: Twee AAA-batterijen

NL 14
TECHNISCHE GEGEVENS
EU-gegevensblad
Gegevens op basis van:
Norm EN 61591 en Verordening (EU) 65/2014 en 66/2014.
CU90511RM CU12511RM CU12711RM CU90555RM CU12555RM CU12755RM
Handelsmerk ATAG ATAG ATAG ATAG ATAG ATAG
Modeltype WC90BA-
BCC01
WC12BA-
BCC01
IC12BA-
BCD01
WC90BA-
BCC01
WC12BA-
BCC01
IC12BA-
BCD01
Jaarlijks energieverbruik (AECafzuigkap)35,3 kWh/a
35,3 kWh/a 34,8 kWh/a 34,8 kWh/a 35,9 kWh/a 35,9 kWh/a
Energie-efficiëntieklasse A++ A++ A++ A++ A++ A++
Efficiëntie vloeistofdynamica (FDEafzuigkap)37,6 % 37,6 % 37,9 % 37,9 % 38,9 % 38,9 %
Efficiëntieklasse vloeistofdynamica A AAAAA
Verlichtingsefficiëntie (LEafzuigkap)235,3 lux/W 235,3 lux/W 210,7 lux/W 210,7 lux/W 178,3 lux/W 178,3 lux/W
Efficiëntieklasse verlichting A
AAAAA
Efficiëntie vetfilter (GFEafzuigkap)81,8 % 81,8 % 78,8 % 78,8 % 71,2 % 71,2 %
Efficiëntieklasse vetfilter C C C C D D
Luchtdebiet bij minimaal en maximaal
toerental bij normaal bedrijf
312 / 402
m3/h
312 / 402
m3/h
326 / 409
m3/h
326 / 409
m3/h
319 / 413
m3/h
319 / 413
m3/h
Luchtdebiet bij intensieve of booststand 708 m3/h
708 m3/h 716 m3/h 716 m3/h 727 m3/h 727 m3/h
Emissie van luchtgedragen A-gewogen
geluidsvermogen bij minimaal en
maximaal toerental bij normaal bedrijf
50 / 57 dB(A)
50 / 57
dB(A)
51 / 58
dB(A)
51 / 58
dB(A)
51 / 57
dB(A)
51 / 57
dB(A)
Emissie van luchtgedragen A-gewogen
geluidsvermogen bij intensieve of
booststand
70 dB(A) 70 dB(A) 69 dB(A) 69 dB(A) 69 dB(A) 69 dB(A)
Energieverbruik in uitstand (Po) - -----
Energieverbruik in stand-bymodus (Ps) 0,35 W 0,35 W 0,35 W 0,35 W 0,35 W 0,35 W
EU-productkaart
CU90511RM CU12511RM CU12711RM CU90555RM CU12555RM CU12755RM
Tijdverhogingsfactor (f) 0,6 0,6 0,6 0,6 0,6 0,6
Energie-efficiëntie-index (EEIafzuigkap) 35,3 35,3 35,3 35,3 35,3 35,3
Gemeten luchtdebiet bij
maximumrendement (QBEP)
433 m3/h 433 m3/h 447 m3/h 447 m3/h 449 m3/h 449 m3/h
Gemeten luchtdruk bij
maximumrendement (PBEP)
472 Pa 472 Pa 478 Pa 478 Pa 480 Pa 480 Pa
Gemeten elektrisch ingangsvermogen
bij maximumrendement (WBEP)
151 W 151 W 149 W 149 W 154 W 154 W
Nominaal vermogen
verlichtingssysteem (WL)
3 W 3 W 3 W 3 W 3 W 3 W
Gemiddeld verlichtingsniveau van
het verlichtingssysteem op het
kookoppervlak (Emidden)
706 lux 706 lux 632 lux 632 lux 535 lux 535 lux

NL 15
MILIEUASPECTEN
Tips voor energiezuinig koken met afzuigkappen
• Stel een lage afzuigstand in en gebruik de hoogste stand (boost) als
dat nodig is.
• De afzuigkap werkt efficiënter in een goed geventileerde keuken.
• Reinig de filters regelmatig en vervang ze op tijd om ervoor te
zorgen dat ze efficiënt blijven werken: verzadigde filters functioneren
niet goed en leiden tot langere gebruikstijden.
Verpakking en apparaat afvoeren
Dit apparaat is gemaakt van duurzame materialen. Het apparaat moet
aan het einde van zijn levensduur op verantwoorde wijze worden
afgedankt. Informeer bij de plaatselijke autoriteiten hoe u dit kunt doen.
De verpakking van het toestel is recyclebaar. Mogelijk zijn de volgende
materialen gebruikt:
• karton
• polyethyleenfolie (PE)
• CFC-vrij polystyreen (hard PS-schuim)
Deze materialen dient u op verantwoorde wijze en conform de
overheidsbepalingen af te voeren.
Het apparaat is gemarkeerd met een vuilnisbaksymbool met een kruis
erdoor om u erop te wijzen dat elektrische huishoudelijke apparaten
afzonderlijk moeten worden afgedankt. Dit houdt in dat het apparaat
aan het einde van zijn levensduur niet met het gewone huisvuil
mag worden meegegeven. Het apparaat moet naar een speciale
gemeentelijke afvalverwerkingslocatie voor gescheiden afval worden
gebracht of naar een dealer die deze service verleent.
Negatieve gevolgen voor mens en milieu worden voorkomen door
huishoudelijke apparaten apart in te zamelen en op de juiste wijze af te
danken. Dit zorgt ervoor dat de materialen waaruit
het apparaat bestaat, kunnen worden teruggewonnen en aanzienlijke
besparingen op energie en grondstoffen kunnen worden gerealiseerd.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese richtlijnen, verordeningen en voorschriften, evenals aan de
eisen die staan beschreven in de normen waarnaar wordt verwezen.

NL 16

FR 3
SOMMAIRE
Votre hotte aspirante
Introduction 4
Utilisation
Description de la hotte 5
Description de l’interface utilisateur 5
Description de la télécommande 6
Fonctionnement 7
Nettoyage des filtres 10
Entretien
Nettoyage 11
Éclairage 13
Piles de la télécommande 13
Données techniques 14
Aspects environnementaux 15

FR 4
Introduction
La lecture de ces modes d’emploi vous permettra de vous familiariser
rapidement avec les fonctionnalités de cet appareil. Veuillez lire les
instructions de sécurité et d’entretien de l’appareil.
Veuillez conserver les instructions d’utilisation et d’installation afin de
pouvoir les consulter ultérieurement.
Veuillez lire les instructions de sécurité fournies
séparément avant d'utiliser l'appareil.
VOTRE HOTTE ASPIRANTE

FR 5
UTILISATION
Description de la hotte
1. Interface utilisateur
2. Spot LED
3. Panneau d'extraction
4. Filtre à graisse
5. Loquet
Description de l’interface utilisateur
6. Indicateur de réinitialisation du filtre, indique quand le filtre doit être
nettoyé
7. Indicateur de vitesse niveau 1
8. Indicateur de vitesse niveau 2
9. Indicateur de vitesse niveau 3
10. Indicateur de vitesse niveau 4/fonction Boost
2 23 1
5 4
6 7 8 9 10

FR 6
UTILISATION
Description de la télécommande
11 16
12
13 17
14
18
20
15 19
11. Fonction minuterie
12. Augmenter l'intensité lumineuse
13. Refroidir la température lumineuse
14. Diminuer l'intensité lumineuse
15. Réduire la capacité d'aspiration d'air
16. Fonction Clean Air (air propre)
17. Réchauffer la température lumineuse
18. Marche/arrêt de l'éclairage
19. Augmenter la capacité d'aspiration d'air
20. Marche/arrêt du ventilateur
