Atag WS9011HM Technical manual

gebruiksaanwijzing/installatievoorschrift
instructions for use/installation instructions
mode d’emploi/instructions d’installation
Gebrauchsanweisung/Installationsvorschrift
WS9011HM
WS1211HM
art.nr. 88018608

BENL
IE
FR
CH
CH
AT
LU
LU
GB
BE
DE BE
nederlands blz. NL 1 - NL 14
english page GB 1 - GB 14
français page FR 1 - FR 14
Deutsch Seite DE 1 - DE 14

NL 1
inleiding
Als u deze handleiding doorleest, bent u snel op
de hoogte van alle mogelijkheden die dit toestel
u biedt. U vindt informatie voor uw veiligheid en
over het onderhoud van het toestel. Verder
vindt u milieutips en aanwijzingen om energie te
besparen.
Bewaar de gebruiksaanwijzing en het
installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn voordeel
mee doen.
algemeen 1 - 2
inleiding 1
voor uw veiligheid 2
gebruiksaanwijzing 3 - 7
verlichting 3
ventilator 3 – 4
storingen 5
hoe blijft het toestel mooi 6 – 7
installatievoorschrift 8 - 14
installatie 8 – 9
montage 10 – 13
technische gegevens 14
afvoeren verpakking en toestel 14
voorwoord
De afzuigkap is ontworpen voor huishoudelijk
gebruik en voor de aangegeven doeleinden.
Atag afzuigkappen zijn verkrijgbaar in vele
modellen die smaakvol combineren met ieder
interieur.
Het assortiment biedt verschillende typen
kappen, met ingebouwde of externe motor en
modellen geschikt voor recirculatie.
inhoud

NL 3

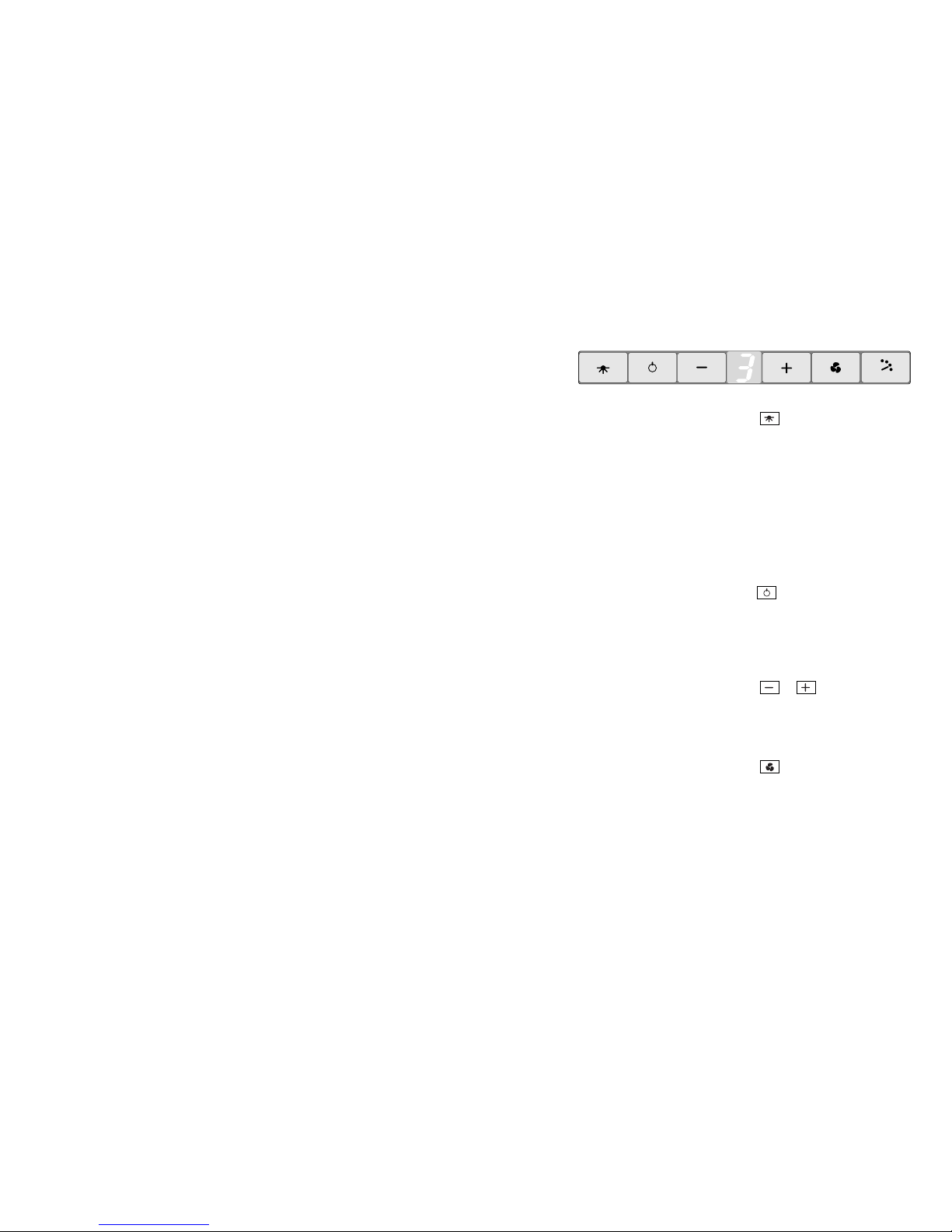

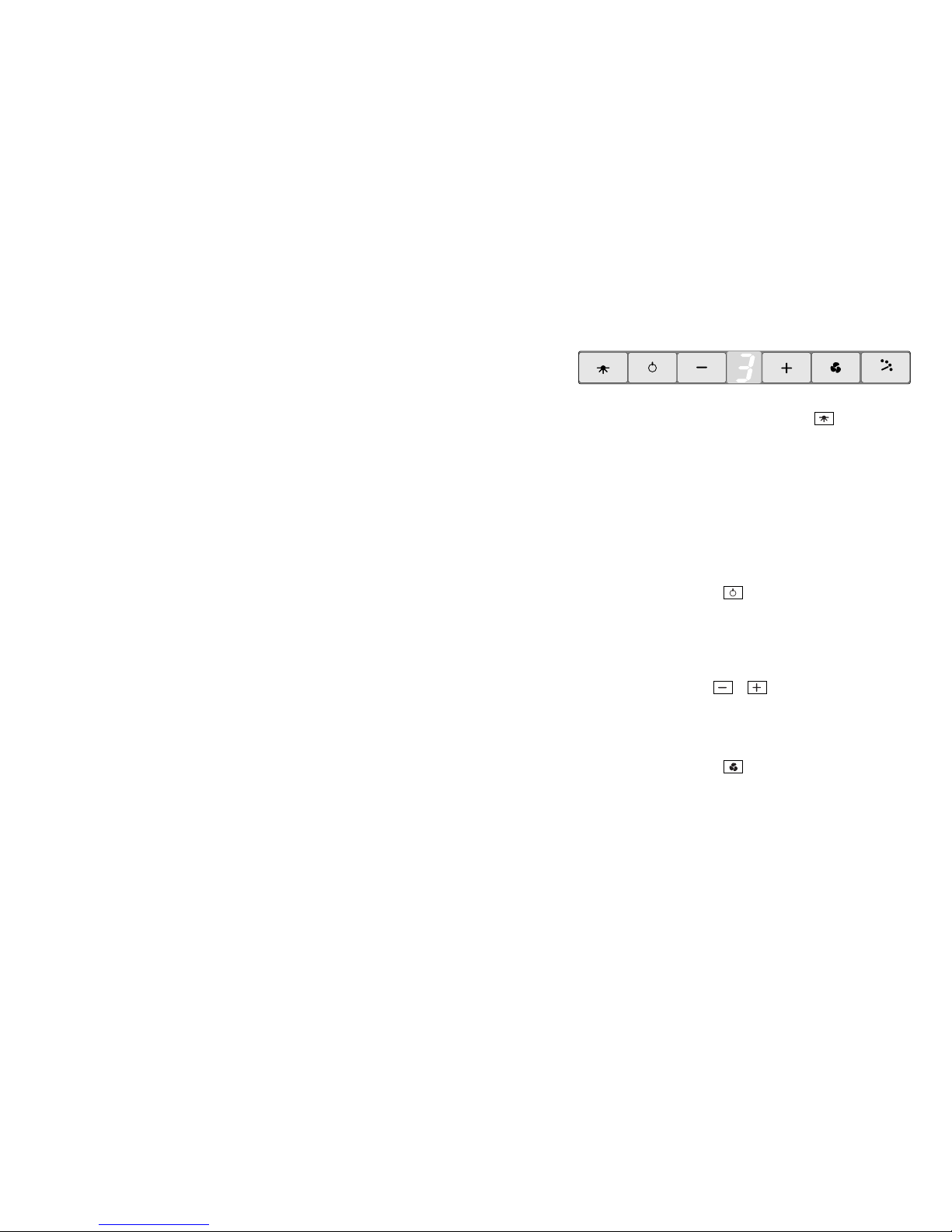

verlichting
verlichting in- en uitschakelen
Druk op de toets voor de verlichting .
Het indicatielampje in de toets licht op.
De verlichting gaat branden.
Druk nogmaals op de toets en de verlichting gaat uit.
Het indicatielampje in de toets dooft.
ventilator inschakelen
Druk op toets .
De afzuigkap schakelt in op de ingetoetste stand.
Stand 1, 2 of 3 verschijnt in het display.
afzuigcapaciteit regelen
Druk op de of toets.
Het cijfer in het display geeft de stand weer.
intensiefstand
Druk op toets .
Het indicatielampje in de toets licht op.
Stand 4 verschijnt in het display.
NL 2
voor uw veiligheid
waar u op moet letten
Laat dit toestel door een erkend installateur
aansluiten. Schade ontstaan door verkeerd
aansluiten of verkeerd inbouwen valt niet onder
de garantie.
Maak het toestel spanningsloos voordat met
reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de
werkschakelaar op nul te zetten.
Flamberen onder een afzuigkap is niet
toegestaan. Door de hoge vlammen kan brand
ontstaan. Ook bij uitgeschakelde ventilator.
Houd bij het frituren altijd een oogje in het zeil.
Als het toestel wordt gebruikt in combinatie met
een apparaat dat gas of andere brandstoffen
verbruikt, moet gezorgd worden voor toevoer
van voldoende frisse lucht.
Schakel de afzuigkap in voordat u met koken
begint. Laat na het koken de afzuigkap nog
ca. 10 minuten aan staan. Dit kan ook
automatisch (zie "automatisch nadraaien").
Reinig het toestel regelmatig, zoals aangegeven
in "hoe blijft het toestel mooi". Hiermee
voorkomt u dat er een brandgevaarlijke situatie
ontstaat.
Maak eerst het toestel spanningsloos als u de
lampen wilt vervangen! Gebruik uitsluitend
dezelfde lampen met aangegeven wattage.
In verband met eventuele scherpe randen van
de ombouwkoker adviseren wij u tijdens de
montage van de koker werkhandschoenen te
gebruiken.
ventilator

remedie
Draai het lampje een kwartslag
en trek het uit de fitting.
Vervang het door een nieuw
50 W halogeenlampje.
Verander het afvoerkanaal (zie
installatievoorschrift).
Bel de Servicedienst.
Bel de Servicedienst.
Bel de Servicedienst.
oorzaak
Lamp defect.
Let op:
Gebruik uitsluitend dezelfde
lampen met aangegeven
wattage.
Afvoer te lang of te veel
bochten in het kanaal.
Motor defect.
Motor of bediening defect.
Aansluitsnoer defect.
storing
Verlichting brandt niet.
Afzuigkap maakt lawaai.
Geen afzuiging.
NL 5
storingen
Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel
eerst zelf als volgt te verhelpen. Wanneer onderstaande adviezen niet helpen, bel dan de
servicedienst.
Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de serviceafdeling van
de fabrikant of gelijkwaardig gekwalificeerde personen om gevaarlijke situaties te voorkomen.
Let op: Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de
stekker uit het stopcontact te halen of de werkschakelaar op nul te zetten.
NL 4
ventilator uitschakelen
Druk op de toets.
De afzuigkap schakelt uit en het symbool in de toets dooft.
automatisch nadraaien
Kies de gewenste ventilatorstand en druk op toets .
Het symbool in de toets licht op.
In circa 15 minuten schakelt de afzuigkap automatisch terug
en tenslotte uit. Als de verlichting tijdens het automatisch
nadraaien ingeschakeld was blijft deze ingeschakeld.
ventilator (vervolg)

NL 7NL 6
hoe blijft het toestel mooi
algemeen
Het RVS aan de buitenzijde van de kap maakt u schoon met
een sopje van afwasmiddel en een vochtige doek. Het
roestvrijstaal krijgt zijn glans terug door af en toe een
roestvrijstaal onderhoudsmiddel of glansmiddel te gebruiken.
Dit glansmiddel brengt een vuilwerend laagje aan op het
roestvrijstaal. Reinig het roestvrijstaal altijd met de
polijstrichting mee.
Gebruik nooit schurende schoonmaakmiddelen (zoals Vim,
groene schuursponsjes of andere pannensponsjes) of
polijstende schoonmaakmiddelen (zoals vloeibare
schuurmiddelen en Jif).
Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen
verkleuringen veroorzaken op roestvrijstaal.
1
2
hoe blijft het toestel mooi (vervolg)
vetfilters verwijderen/plaatsen
Verwijder de filters als volgt: schakel de ventilator en de
verlichting uit.
Druk het filter bij de uitsparing naar achteren en kantel de
voorzijde omlaag (zie illustratie). Nu kunt u het filter naar u
toe uit de kap nemen.
Het filter kan maar op één manier geplaatst worden. Let op
de juiste positie van het filter.
Plaats nu het filter door eerst de achterkant in de houder te
drukken. Kantel vervolgens de voorzijde naar boven, totdat
dit niet verder gaat en laat dan het filter naar voren schuiven
totdat het vast klikt. Het filter zit nu weer op zijn plaats.
vetfilters reinigen
U kunt de filters in de afwasmachine of met een sopje van
een afwasmiddel reinigen. Let op: bij reiniging in de
vaatwasser zullen de filters verkleuren. Laat het filter goed
uitlekken alvorens u het terugplaatst. De onderzijde van de
afzuigkap maakt u schoon met een sopje van een
afwasmiddel en een vochtige doek.
koolstoffilter vervangen
Vervang het koolstoffilter 2 x per jaar. Dit geldt alleen voor
recirculatiekappen. Plaats het koolstoffilter in de daarvoor
bestemde ruimte boven de filters.

NL 9NL 8
installatie
opmerkingen vooraf
De installatie van een afzuigkap moet geschieden in
overeenstemming met de nationaal en lokaal geldende
voorschriften. De afstand tussen de onderzijde van de
afzuigkap en de kookplaat dient minimaal 65 cm te zijn.
Dit toestel dient door een erkend installateur te worden
aangesloten. Schade ontstaan door verkeerd aansluiten of
verkeerd inbouwen valt niet onder de garantie.
let op:
Wanneer een afzuigkap en een warmtebron (bijv. gas-, olie-
of kolengestookte fornuizen) die lucht uit dezelfde ruimte
verbruiken tegelijk worden ingezet, bestaat de mogelijkheid
dat de afzuigkap de noodzakelijke verbrandingslucht uit de
ruimte afzuigt waardoor een onderdruk in de ruimte kan
ontstaan. De maximaal toegestane onderdruk bedraagt 4 Pa,
opdat er geen verbrandingsgassen van de warmtebron
worden teruggevoerd naar de ruimte zelf. Daarom is een
luchttoevoer noodzakelijk, waarmee de ruimte constant van
verse lucht wordt voorzien.
elektrische aansluiting
Na montage van de afzuigkap dient de stekker bereikbaar te
zijn of dient de afzuigkap door middel van een dubbelpolige
schakelaar met contactopeningen van 3 mm spanningsloos te
maken te zijn.
Let er bij het aansluiten van de elektrische verbindingen op
dat de contactdoos geaard is en dat het voltage en
frequentie overeenkomt met de op het gegevensplaatje
aangegeven waarden.
Wanneer het aansluitsnoer beschadigd is moet het
vervangen worden door de serviceafdeling van de fabrikant
of gelijkwaardig gekwalificeerde personen om gevaarlijke
situaties te voorkomen.
installatie (vervolg)
afvoer
De afvoer mag in geen geval op een kanaal worden
aangesloten dat ook in gebruik is voor andere doeleinden.
Denk aan de plaatselijk geldende voorschriften met
betrekking tot de beluchting van gasapparaten.
De afvoer kan rechtstreeks door de muur naar buiten
plaatsvinden, mits de muuropening door een rooster wordt
beschermd tegen inregenen en het binnendringen van
bladeren en dergelijke.
De doorlaat van de afvoer mag niet meer dan 20% beperkt
worden door het muurrooster.
Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen.
Een kleinere diameter heeft een lagere afzuigcapaciteit en
een hoger geluidsniveau tot gevolg. Een bocht geeft
weerstand. Zorg ervoor dat het kanaal vloeiend verloopt en
zo min mogelijk bochten heeft. Trek de flexibele buis zover
mogelijk uit. Controleer voordat u met boren begint of er
geen installatieleidingen aanwezig zijn.
De afvoerstomp heeft een diameter van 150 mm. Het beste is
de afvoerpijp ook met deze diameter uit te voeren. Er wordt
een verloop van 150 mm naar 120 mm bij het toestel geleverd
voor aansluiting op een 120 mm afvoerpijp.

NL 11NL 10
montage (vervolg)

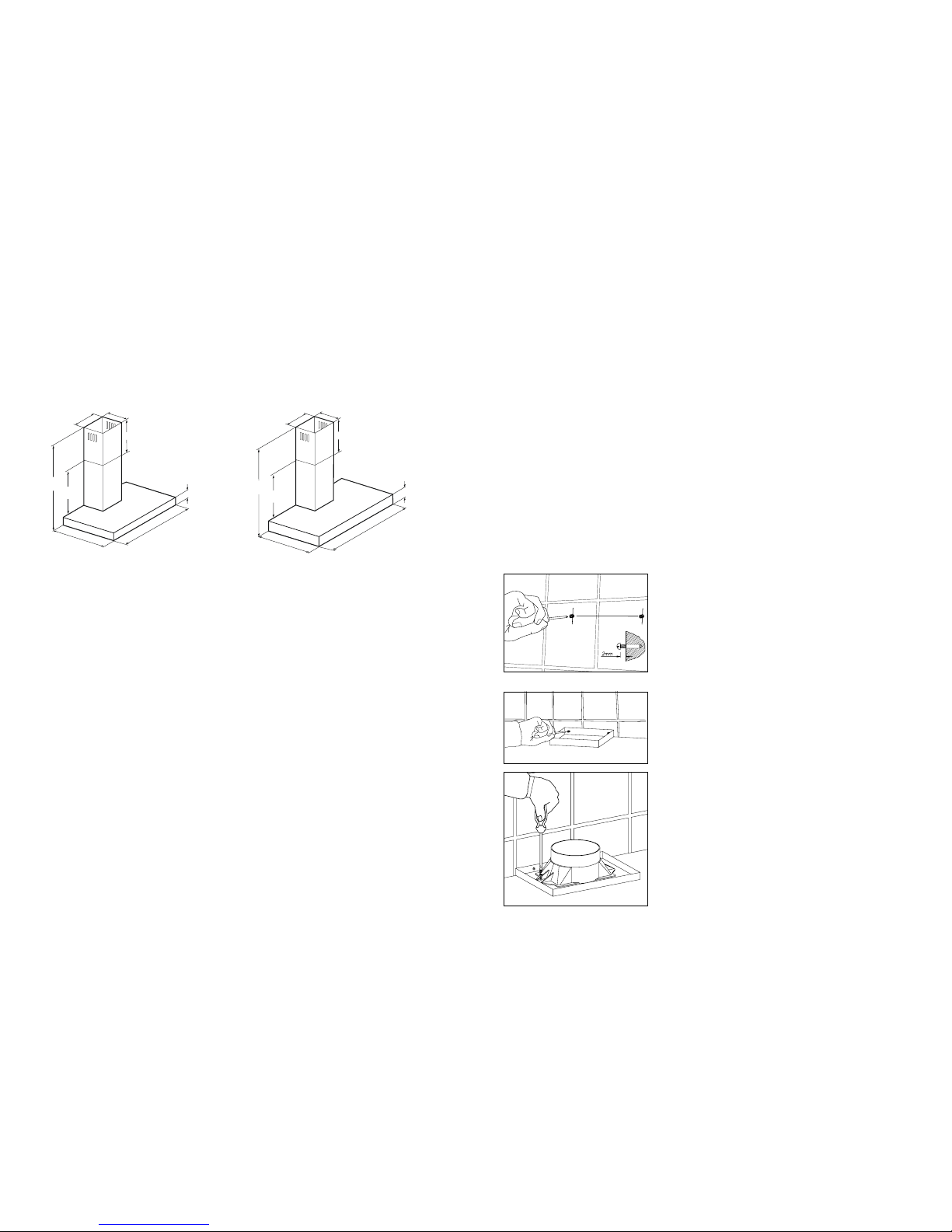

inbouwen
Op de vorige pagina zijn de belangrijkste afmetingen
aangegeven. U kunt de hoogte van de telescooppijp
instellen. Houd wel rekening met de toegestane toleranties.
Monteer de afvoer en de elektrische aansluiting zodanig dat
u ze straks makkelijk op de kap kunt aansluiten.
aftekenen
Teken de montagegaten af op de muur met behulp van de
aftekenmal.
Boor de 4 montagegaten voor de afzuigkap en de 4 mon-
tagegaten voor de beugels.
Plaats de pluggen in de 8 geboorde gaten.
Schroef 2 bevestigingsschroeven in de onderste gaten. Laat
de bevestigingsschroeven 2 mm uit de muur steken (zie
illustratie).
kap ophangen
Hang de afzuigkap op aan de 2 bevestigingsschroeven.
Schroef de afzuigkap aan de bovenzijde vast (zie illustratie).
Schroef de kap aan de binnenzijde vast aan de muur.
Schroef de pijpaansluiting op de afzuigkap (zie illustratie).
360
820-1190
290
1200
500
550
540
100
montage
WS1211HM
360
785-1155
290
900
500
595
540
70
WS9011HM
inbouwmaten

NL 13
montage (vervolg)
NL 12NL 12
montage (vervolg)

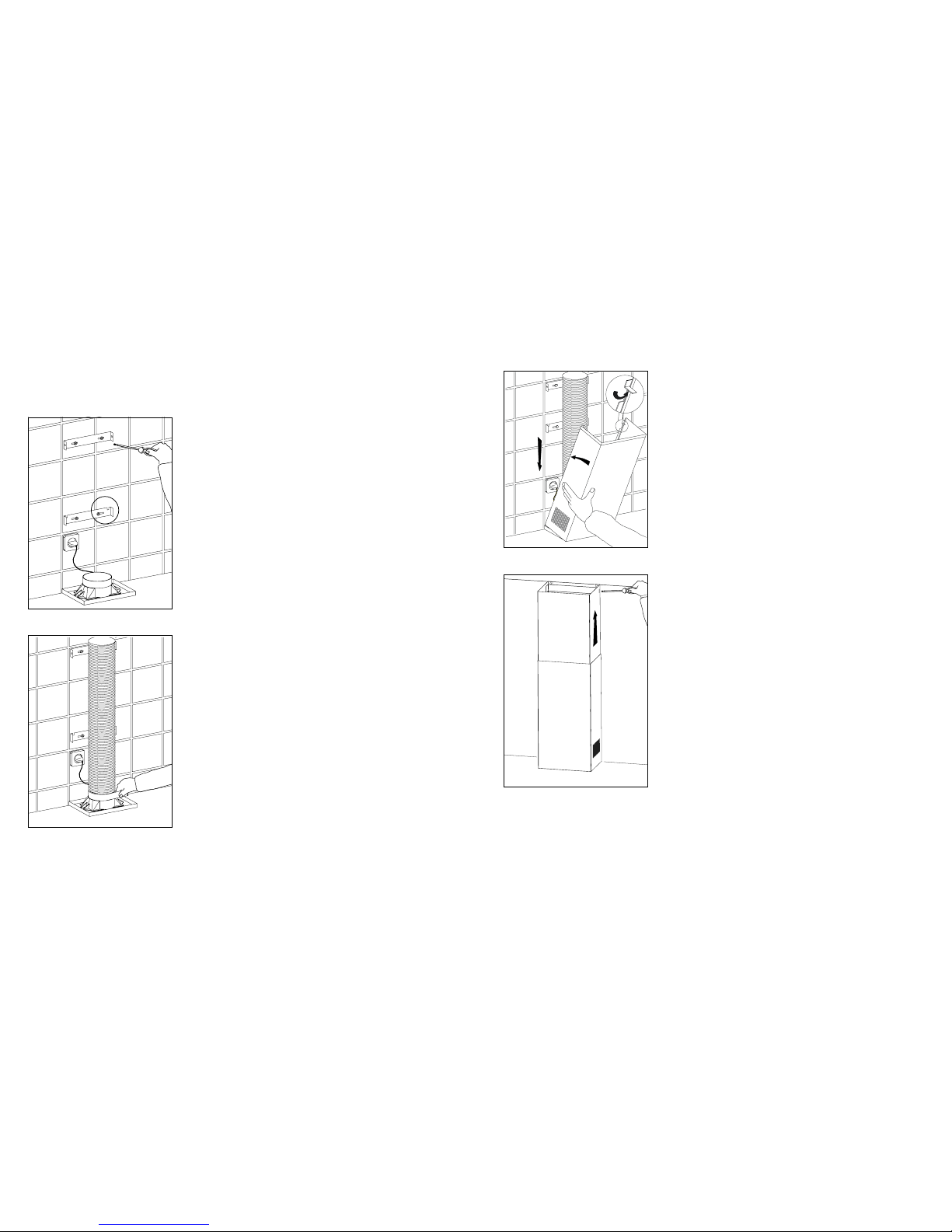

afvoerpijp plaatsen
Steek eerst de stekker van de afzuigkap in de
wandcontactdoos.
Schroef de 2 bevestigingsbeugels voor de afvoerpijp op de
muur (zie illustratie).
Let op; plaats de juiste beugel op de juiste plaats.
Schuif de afvoerpijp op de pijpaansluiting van de afzuigkap.
Zorg voor een luchtdichte verbinding. Draai tape om de
aansluiting van de afvoerpijp op de afzuigkap (zie illustratie).
telescoopkanaal ophangen
Buig aan beide zijden het steuntje in de rand van het
telescoopkanaal naar voren (zie detail illustratie)
Klap het telescoopkanaal om de onderste bevestigings-
beugel.
Let op; laat het omgebogen steuntje in de uitsparing van de
beugel vallen (zie illustratie).
Schuif de binnenste telescoopkanaal naar boven en schroef
deze aan de zijkant vast aan de bovenste beugel (zie
illustratie).

NL 15NL 14
technische gegevens
typenummer : zie gegevensplaatje in de kap
energiesoort: 230 V - 50 Hz
aansluitwaarde: zie gegevensplaatje
afmetingen (h x b x d): zie “inbouwmaten”
Dit toestel voldoet aan de geldende CE richtlijnen.
De verpakking van het toestel is recyclebaar. Gebruikt
kunnen zijn:
– karton
– poly-ethyleenfolie (PE)
– CFK-vrij polystyreen (PS-hard-schuim)
– polypropyleen banden om de doos
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
De overheid kan u ook informatie verschaffen over het op
verantwoorde wijze afvoeren van afgedankte huishoudelijke
apparaten.
afvoeren verpakking en toestel

GB 1
introduction
When you have read this manual, you will
quickly be aware of all the facilities the
appliance can offer you. You can read about
safety and how you should look after the
appliance. In addition you will find
environmental tips and instructions that can
help to save energy.
Keep the manual. Any later user of this
appliance could benefit from them.
general 1 - 2
introduction 1
for your safety 2
instructions for use 3 - 7
lighting 3
fan 3 – 4
faults 5
how to keep the appliance looking good 6 – 7
installation instructions 8 - 14
installation 8 – 9
assembly 10 – 13
technical data 14
disposal of packaging and appliances 14
table of contentsforeword
The extractor hood has been designed for
domestic use and for the purposes stated. Atag
extractor hoods are available in many different
models, which fit elegantly into all interiors.
The Atag range offers various types of hoods,
some with built-in motors and others suitable
for recirculation.

GB 3
lighting
switching lighting on and off
Press the lighting button .
The indicator light in the button lights up.
The lighting comes on.
Press the button again and the lighting is dimmed.
The indicator light in the button goes out.
switching on the fan
Press the button.
The extractor hood comes on at the setting selected.
Setting 1, 2 or 3 appears in the display.
adjusting the extractor capacity
Press the or button.
The figure displayed indicates the setting.
intensive setting
Press the button.
The indicator light in the button lights up.
Setting 4 appears on the display.
fan
GB 2
for your safety
please note
This appliance should be connected by a
registered fitter. Damage arising from incorrect
connection or incorrect fitting is not covered by
the guarantee.
Disconnect the appliance before starting with
cleaning or reparation. It is recommended that
you do this by removing the plug from the
socket or by setting the isolation switch to zero.
Never flambe under an extractor. The high
flames can cause fire. Even if the ventilator is
switched off.
When deep-frying, always keep a close watch.
If the appliance is used together with
equipment which uses gas or other fuels, then a
sufficient supply of fresh air must be ensured.
Switch the extractor hood on before starting to
cook. After cooking, allow the extractor hood to
continue to run for approx. 10 minutes. This can
also be done automatically (see 'automatic
continued running').
Clean the appliance regularly, as shown in
'maintenance'. This minimises the chance of a
fire starting.
Switch off the electricity before replacing the
light bulbs! Only use the same sort of light bulbs
with the same Wattage.
In view of possible sharp edges on the chimney
we advise you to wear working gloves when
fitting the chimney.

solution
Turn the light bulb a quarter
turn and remove it from the
fitting.
Replace it with a new 50 W
halogen lamp.
Change the discharge duct
(see installation instructions).
Phone the Service department.
Phone the Service department.
Phone the Service department.
cause
Lamp defective.
NB:
Only use the same type of lamp
with the wattage stated.
Discharge duct too long or has
too many bends.
Motor defective.
Motor or controls defective.
Connection lead defective.
fault
Lighting does not work.
Extractor hood makes a lot of
noise.
No extraction.
GB 5
faults
Please check the following points which may solve the problem, before calling the service
department.
If the connection cable is damaged, it should be replaced by the service department of the
manufacturer or similarly qualified persons in order to prevent dangerous situations from arising.
NB: Disconnect the appliance from the mains before starting any repairs, preferably by removing
the plug from the socket or by setting the isolation switch to zero.
GB 4
switching off the fan
Press the button.
The extractor hood switches off and the light of the symbol
in the button goes out.
automatic continued operation
Choose the fan setting desired and press the button.
The symbol in the button lights up.
After approximately 15 minutes, the extractor hood switches
back automatically and finally switches off. If the lighting
was switched on during the automatic continued running, it
will remain switched on
fan (continued)

GB 7
maintenance (continued)
removing/replacing grease filters
Remove the filters as follows: switch the fan and the lighting
off.
Push the filter at the edge of the niche to the back and pull
the front end down. You can now remove the filter from the
hood.
The filter can only be put back into place in one way. Take
note of the correct position of the filter (see illustration).
Put the filter back into place by first pushing the rear side
into the holder. Then push the front upwards until it cannot
go any further and let the filter slide forwards. The filter is
now once again in place.
cleaning the grease filters
You can clean the grease filters in the dishwasher. Please
note: cleaning the filters in a dishwasher will cause them to
discolour. Allow the filter to drain well before putting it back.
Clean the underside of the extractor hood with a wet cloth
and soapy water (washing-up liquid).
replacing the carbon filter
Replace the carbon filter twice a year. This only applies to
recirculation hoods.
Put the carbon filter in the place intended for it above the
filters.
GB 6
maintenance
extractor hood
The stainless steel on the outside of the hood can be
cleaned with soapy water and a damp cloth. The stainless
steel will regain its shine if you occasionally use a stainless
steel care product or polish. The polish imparts a dirt-
resistant layer to the stainless steel. Always clean the
stainless steel in the direction of polishing.
Never use abrasive cleaning agents (such as Vim, green
scouring pads or other scourers) or polishing cleaning
products (such as liquid scourers and Jif).
Never use caustic cleaning agents. These can cause
stainless steel to discolour.
1
2

GB 9
installation (continued)
discharge
The discharge should not be connected to a duct which is
also used for other purposes under any circumstances.
Bear in mind any local regulations concerning the ventilation
of gas appliances.
The discharge may pass straight through the wall to the
outside, provided that the wall opening is protected - by
means of a grating - against rain, leaves, and the like getting
in. The passage of the discharge may not be restricted by
the wall grating by more than 20%.
We advise the use of as large a discharge duct as possible.
A duct with a smaller diameter will have a low extraction
capacity and produce higher noise levels.
Bends produce resistance. Make sure that the duct has a
smooth run and has as few bends as possible. Draw the
flexible pipe out as far as possible.
Before starting to drill, check that there are no installed
pipes present.
The discharge stump has a diameter of 150 mm. It is best if
the discharge pipe also has this diameter.
A reducing piece (150 mm to 120 mm) is supplied with the
appliance for connection to a 120 mm discharge pipe.
GB 8
installation
some preliminary remarks
An extractor hood should be installed in accordance with
national and local regulations. The minimum distance
between the underside of the extractor hood and the hob
should be 65 cm.
The appliance should be connected by a registered fitter.
Damage arising from incorrect connection or incorrect
fitting is not covered by the guarantee.
NB:
If an extractor hood and a heat source (for example, gas-,
oil- or coal-fired cookers) which take air from the same
room are in use at the same time, there is a possibility that
the extractor hood will cause an underpressure in that room.
The maximum permitted underpressure is 4 Pa, so that no
combustion gases from the heat source can find their way
back into the room. For this reason, an air supply is required
- to provide a constant supply of fresh air to the room.
electrical connection
The extractor hood's plug should be accessible after fitting
or the extractor hood should be isolated by a bipolar switch
with 3 mm plug pins.
When making the electrical connections, make sure that the
socket is earthed and that the voltage and frequency
correspond to the values given on the data plate.
If the connection cable is damaged, it should be replaced by
the service department of the manufacturer or similarly
qualified persons in order to prevent dangerous situations
from arising.

GB 11
assembly (continued)
installation wall hood
The most important dimensions are shown on the previous
page. You can set the height of the telescopic pipe. Take the
allowable tolerances into account. Position the discharge
and the electrical connection in such a way that it will be
easy to hook up the hood.
marking
Draw the mounting holes on the wall using the template.
Drill the 4 mounting holes for the extractor hood and the 4
mounting holes for the brackets.
Insert the plugs into the 8 drilled holes.
Screw 2 screws into the lowest holes. Leave the screws
protruding 2 mm from the wall (see diagram).
fitting the hood
Hang the extractor hood on the 2 screws.
Screw in the screws on the top side of the extractor hood
(see diagram).
Screw the inside of the hood to the wall.
Attach the pipe connection to the extractor hood using the
screws (see diagram).
GB 10
assembly
building-in dimensions
360
820-1190
290
1200
500
550
540
100
WS1211HM
360
785-1155
290
900
500
595
540
70
WS9011HM

GB 13
assembly (continued)
mount the telescopic duct
Fold the telescopic duct onto the underside of the bracket.
Make sure that the angle piece fits into the recess in the
bracket (see diagram).
Slide the upper telescopic duct upwards and screw it to the
side of the top bracket (see diagram).
GB 12GB 12
assembly (continued)
place extraction pipe
First put the plug for the extractor hood into the wall socket.
Screw the 2 brackets for the extraction pipe to the wall (see
diagram).
Please note: Make sure you place the right bracket in the
right place.
Slide the extraction pipe onto the pipe connection of the
extractor hood. Make sure the connection is airtight. Affix
tape around the connection of the extraction pipe to the
extractor hood (see diagram).

GB 15GB 14
technical data
type number: see data plate in the hood
power supply: 230 V - 50 Hz
connected load: see data plate
dimensions (h x w x d): see "fitting dimensions"
This appliance complies with the CE directives.
The packaging of the appliance is recyclable. It can be
made up of:
– cardboard
– polyethylene
– CFC free polystyrene (PS rigid foam)
– polypropylene straps around the box
Please dispose of these materials in a responsible way in
accordance with the regulations of your local authority.
Your local authority will also be able to give you information
about disposing disused household appliances in a
responsible way.
disposal of packaging and appliances

FR 1
introduction
Ce manuel est un aperçu des possibilités
offertes par cet appareil. Il vous fournira des
renseignements précieux sur le plan de la
sécurité et de l'entretien ainsi que des conseils
en matière d'environnement et d'économie
d'énergie.
Conservez le manuel et les directives
d'installation. Ainsi, un éventuel prochain
usager de l'appareil pourra en profiter.
généralités 1 - 2
introduction 1
sécurité avant tout 2
manuel 3 - 7
éclairage 3
ventilateur 3 – 4
anomalies de fonctionnement 5
entretien 6 – 7
directives d'installation 8 - 14
installation 8 – 9
montage 10 – 13
données techniques 14
élimination de l’emballage et appareil 14
table des matièrespréface
La hotte a été conçue pour répondre à un
usage ménager et aux objectifs indiqués. Les
hottes Atag se présentent sous divers modèles
qui se combinent à merveille avec tout type
d'intérieur.
L'assortiment comprend divers types de hottes
avec moteur encastré ou externe et des
modèles appropriés pour la recirculation.

FR 3
éclairage
mise en/hors service de l'électricité
Appuyez sur la touche pour l'éclairage.
Le témoin lumineux au-dessus de la touche s’allume.
L'éclairage va s'enclencher.
Appuyez une troisième fois pour éteindre la lumière. Le
témoin lumineux sur la touche va s'éteindre.
mise en service du ventilateur
Appuyez sur la touche .
La hotte se met en marche sur la position programmée. La
position 1, 2 ou 3 s'affiche sur l'écran.
réglage de la capacité d'aspiration
Appuyez sur la touche ou .
Le chiffre affiché sur l'écran indique la position.
position intensive
Appuyez sur la touche .
Le témoin lumineux au-dessus de la touche s’allume.
La position 4 s'affiche sur l'écran.
ventilateur
FR 2
sécurité avant tout
points d'attention
Le branchement de l'appareil doit être fait par
un installateur agréé. La garantie ne couvre pas
les dommages causés par un branchement
erroné.
Avant de réparer ou de nettoyer l'appareil,
couper le courant. De préférence, débranchez
la prise ou mettez l’interrupteur sur zéro.
Ne jamais faire flamber de préparation sous la
hotte aspirante. Les flammes élevées risquent
de provoquer un incendie. Même si le
ventilateur est éteint.
Il est recommandé de rester sur place et
surveiller la friture.
Si l'appareil est utilisé combiné à un appareil
fonctionnant au gaz ou avec un autre
combustible, veillez à une admission d'air frais
suffisante.
Actionnez la hotte avant de commencer la
cuisson. Après cuisson, attendez encore 10
minutes environ avant d'arrêter la hotte. Ceci
peut se faire automatiquement (voir "fonction
arrêt différé à durée préprogrammée").
Nettoyer l'appareil régulièrement, comme
indiqué dans "entretien". Ceci évite les risques
d'incendie.
Avant de changer une ampoule, toujours
débrancher l'appareil! N'utiliser que des
ampoules semblables à celles d'origine et avec
le même voltage.
Les bords de la gaine pouvant être pointus,
nous vous conseillons de mettre des gants de
travail avant de procéder au montage de la
gaine.
