Atag WV6211LM Operation manual

gebruiksaanwijzing en installatievoorschrift
afzuigkap
mode demploi et dinstallation
hotte de cuisine
Montage- und Bedienungsanleitung
Dunstabzugshaube
instructions for use and installation
cooker hood
WV6211LM
WV9211LM

483
560
412
426
31.5
270
598 - 898
min 0 - max 76
min 32 - max 75
170
176
7583
52
270
450
min 0 - max 32
36
563
183
max 80 cm

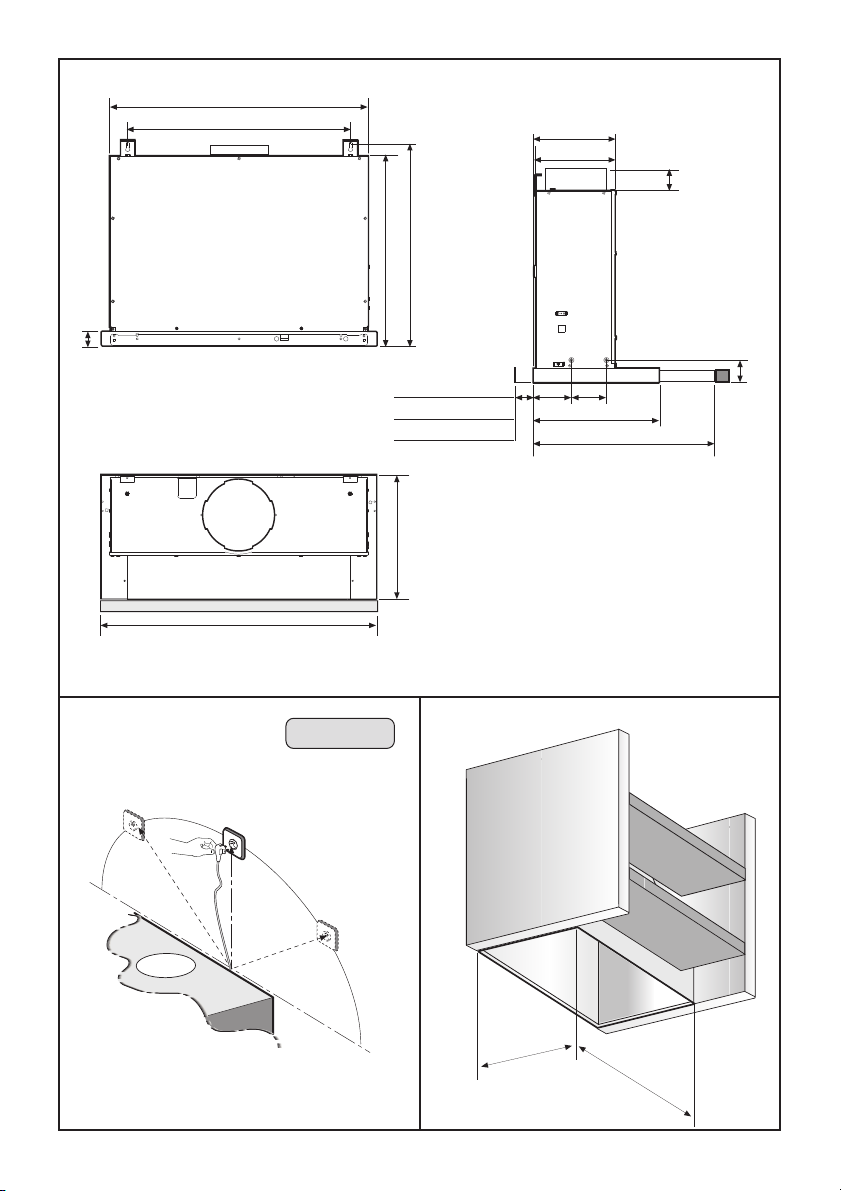

Fig.1
- 2 -

B
N
5A 5C
M
5B
G
R
A
B
F
D
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
Bordo inferiore del pensile
Côte droit: bord anterieur de la hotte
ato dx: bordo anteriore della cappa
Rechte Seite: vorderer Rand der Haube
Rechterzÿde: voorkant afzuigkap
Right side: front edge of the hood
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
B rdo inferiore del pensile
Côte droit: bord anterieur de la hotte
ato dx: bordo anteriore della cappa
Rechte Seite: vorderer Rand der Haube
Rechterzÿde: voorkant afzuigkap
Right side: front edge of the hood
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
Bordo inferiore del pensile
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
Bordo inferiore del pensile
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
Bordo inferiore del pensile
E
Boden van keukenkastje
Bord inferieur du meuble
Unterer Rand des Küchenschrank
ower edge of the kitchen cabinet
Bordo inferiore del pensile
E
Fig.2
Fig.3
Fig.5
Fig.4
H
- 3 -

420
F
420
F
I
L
P
O
Fig.7
Fig.8 Fig.9
Fig.6
- 4 -

1 2 3
ABCDE
Fig.10
Fig.11
- 5 -

ALGEMEEN
De inhoud van dit boekje grondig doorlezen, daar het belang-
rijke informatie bevat voor veilige installatie, gebruik en on-
derhoud. Het boekje bewaren voor verdere raadpleging. Het
apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten,
waarbij gezorgd moet worden voor voldoende luchttoevoer
naar de keuken) of als lter (Iuchtrecirculatie binnen). Het
apparaat is ontworpen om gebruikt te worden in de afzuig-
versie (externe afvoer van de lucht ), in de lterversie (interne
hercirculatie van de lucht ) of met externe motor .
VEILIGHEIDSVOORSCHRIFTEN
Opletten indien tegelijkertijd een afzuigkap en een brander of
haard functioneren die afhankelijk zijn van de omgevingslucht
en gevoed worden door een andere energiebron dan de
elektrische energie. Deafzuigkap kan de lucht die de brander
of haard nodig heeft voor de verbranding aan de omgeving
onttrekken. De negatieve druk in de omgeving mag niet
boven de 4 Pa (4x10 -5 bar) liggen. Voor een veilige werking
dient u te zorgen voor een goede ventilatie van de ruimte.Voor
de afvoer naar buiten moet u zich houden aan de geldende
voorschriften die van toepassing zijn in uw land.
Voordat u het model op het elektriciteitsnet aansluit:
- controleer op het gegevensplaatje (aan de binnenkant van
het apparaat) of de spanning en het vermogen overeenko-
men met die van het net, en of de stekker geschikt is voor de
aansluiting. Neem in geval van twijfel contact op met een
gekwaliceerde elektricien.
- Als de voedingskabel beschadigd is dient deze te worden
vervangen door een andere kabel of een speciale kabel-
combinatie, beschikbaar bij de fabrikant of de technische
servicedienst.
2. Attentie!
In bepaalde omstandigheden kunnen huishoudelijke
apparaten gevaarlijk zijn.
A) Probeer niet om de lters te controleren terwijl de
afzuigkap werkt
B) Raak de lampen en de zones vlakbij niet aan als de
verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden
onder de kap
D) Voorkom open vlammen, deze zijn schadelijk voor de
lters en brandgevaarlijk
E) Controleer voortdurend gebakken waren om te
voorkomen dat hete olie vlam vat
F) Voor elke willekeurige onderhoudsbeurt moet men de
elektrische energie afschakelen.
G) Dit apparaat is niet bestemdvoorgebruik door kinderen
of andere personen die toezicht nodig hebben.
H) Controleer dat kinderen niet met het apparaat
spelen.
I) Als de afzuigkap tegelijk met andere apparaten wordt
gebruikt die gas of andere brandstoen verbranden, moet
het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden niet worden
uitgevoerd zoals aangegeven in de handleiding loopt u
het risico dat er brand uitbreekt.
Dit apparaat is voorzien van het keurmerk Waste Electrical
NEDERLANDS NL
and Electronic Equipment (WEEE). Door te zorgen dat de
afvalverwijdering van dit product correct wordt uitgevoerd,
werkt de gebruiker mee aan het voorkomen van potentiële
negatieve consequenties voor omgeving en gezondheid.
Het symbool op het product of op het bijgeleverde
documentatiemateriaal geeft aan dat het niet moet worden
behandeld als normaal huisvuil, maar dat het moet worden
ingeleverd bij een speciaal verzamelpunt voor het recyclen van
elektrische en elektronische apparatuur. De afvalverwijdering
moet plaatsvinden in het respect van de gemeentelijke
normen. Voor meer informatie over het onderhoud en het
recyclen van dit product kunt u contact opnemen met uw
gemeente, de locale reinigingsdienst, of de winkel waar u het
product heeft aangeschaft.
INSTALLATIE INSTRUCTIES
De werkzaamheden m.b.t de montage en de elektrische
aansluiting dienen verricht te worden door gespeciali-
seerd personeel.
Elektrische aansluiting
Het apparaat is gemaakt in klasse II (dubbel geïsoleerd),
het snoer hoeft derhalve niet op een geaard stopcontact
aangesloten te worden.
De stekker moet na de installatie van het apparaat gemakkelijk
toegankelijk zijn.
• De minimumafstand tussen het oppervlak dat de pannen
op het fornuis ondersteunt en de onderkant van de afzuigkap
moet minstens 65 cm bedragen Indien een verbindingsbuis
bestaande uit twee of meer delen gebruikt wordt, dan moet
het bovenste gedeelte aan de buitenkant van het onderste
gedeelte zitten.
Sluit de afvoer van de afzuigkap niet aan op een leiding
waardoor warme lucht circuleert of die gebruikt wordt voor
de afvoer van rook van apparaten die door een andere ener-
giebron dan elektrische energie gevoed worden.

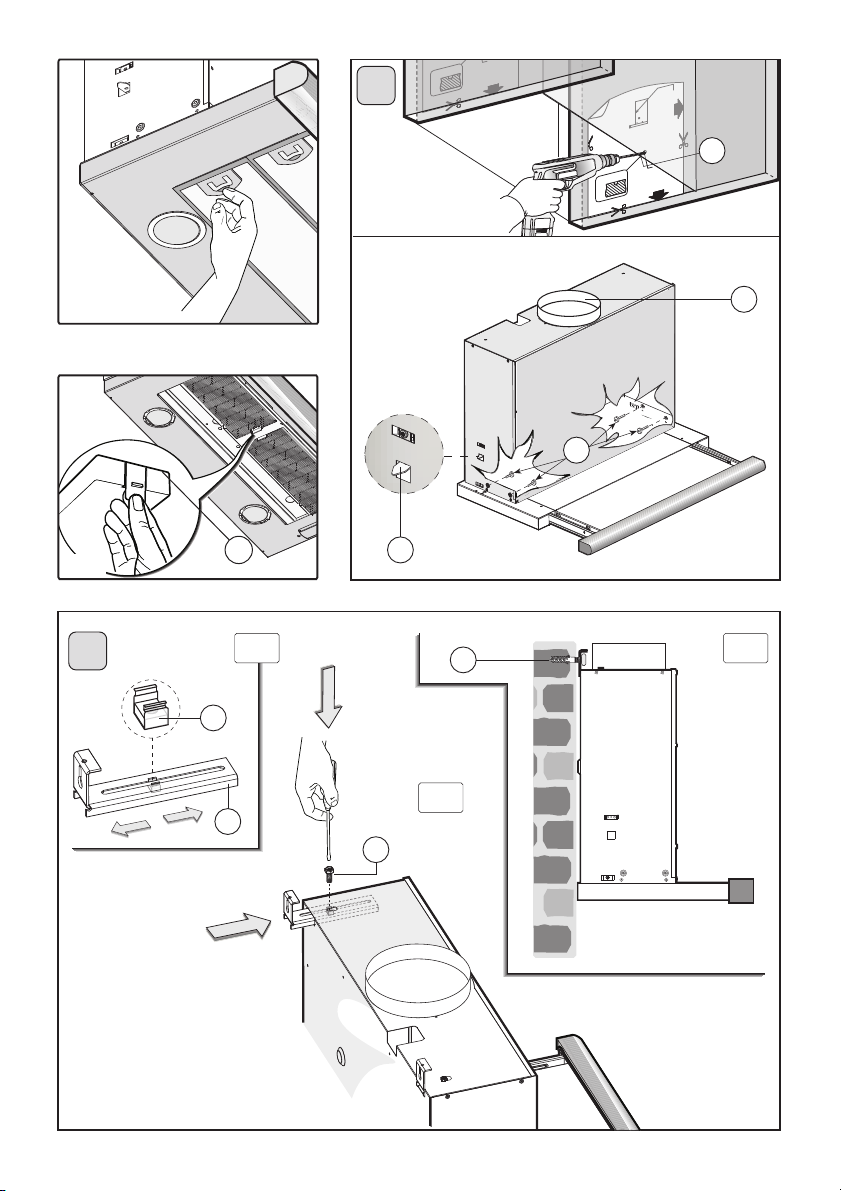

Voer de volgende handelingen uit alvorens over te gaan
tot de installatie van het apparaat:
- Haal de lters/vetlters uit het apparaat om het beter te
kunnen bewegen (Fig.2).
- Indien het de filterversie van het product betreft, de
lterlades eruit halen door hendel Hnaar buiten te trekken
zoals aangegeven in (g. 3).

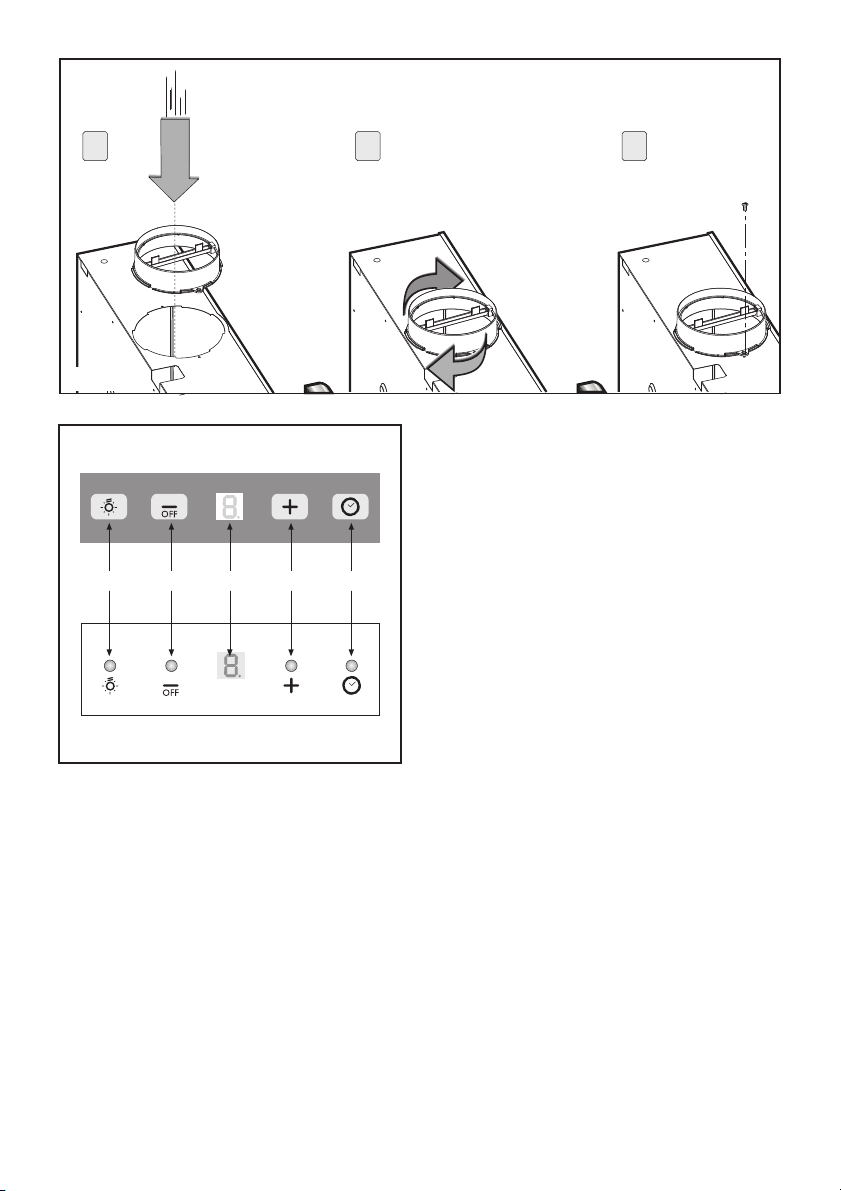

- De flens op de luchtafvoeropening monteren door te
draaien tot de automatische sluiting en vastmaken met een
schroef (g.10).
Bij montage van het apparaat in de afzuigversie dient u voor
een gat voor de luchtafvoer te zorgen.
(*) Let op: montage van de plastic afstandhouder.
Dit product kan ook geleverd worden met een plastic afstan-
dhouder Odie gemonteerd dient te worden voordat de kap
geïnstalleerd wordt (g.7).
Maak de afstandhouder aan de kap vast met de schroeven
P(g.7).
Voor een juiste montage, brengt u de voorkant van de kap in
een rechte lijn met het keukenkastje en bepaalt u de beno-
digde afstand om de mogelijke overblijvende ruimte tussen
de kap en de wand te dichten.
Wanneer u de afstand bepaald heeft, snijdt u met een stan-
- 6 -

leymes het teveel aan plastic weg (g.7).
Dit product kan op 2verschillende manieren worden geïn-
stalleerd:
Installatietype Aguur 4
- Montage van de kap op de onderkant van het keuken-
kastje
Installatietype Bguur 5
- Montage van de kap op de muur
- Montage van de kap op de onderkant van het keuken-
kastje (Fig.4A)
1. Maak met gebruik van de hiervoor bestemde boormal 2
gaten Ein de wanden van het keukenkastje overeenkomstig
haken D(g.4).
Plaats de kap aan de binnenkant, zó, dat de haken aan de
zijkanten Din de twee geboorde gaten Evallen.
2. Maak de kap denitief vast door 4 schroeven Bte gebruiken
die geschikt zijn voor het betreende meubel zoals aange-
geven in guur 4.
- Montage van de kap op de muur (Fig. 5B)
1. Maak met gebruik van de hiervoor bestemde boormal 2
bevestigingsgaten met inachtneming van de aangegeven
standen.
Gebruik bij het monteren schroeven en pluggen die geschikt
zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.).
Indien de schroeven en de pluggen bij het product zijn gele-
verd moet u zich ervan verzekeren dat ze geschikt zijn voor
het type wand waaraan de kap wordt bevestigd.
Stel de plaats van de beugels Maf op basis van de diepte van
het keukenkastje en middels borgmoer Nzoals aangegeven
in Figuur 5A.
2. Maak de kap aan de beugel vast met schroef Gzoals
aangegeven in Figuur 5B.
3.Maak dekap denitiefaan de muurvast metde2 schroevenR
(g. 5C).
- Montage van de afstandhouders
Op basis van het model dat u in bezit heeft de volgende
installatieaanwijzingen volgen:
1. afstandhouder I(g.6).
Om de mogelijk overblijvende ruimte tussen de kap en de
muur te dichten is het afdoende om de afstandhouder I
nauwsluitend aan de muur te plaatsen en hem met de 3
schroeven vast te maken.
Lzoals aangegeven in guur 6.
2. afstandhouder O(g.7).
zie noot (*) Attentie: montage van de plastic
afstandhouder
• Afzuigversie
Met dit type installatie voert het apparaat de dampen naar
buiten af door een buitenmuur of een bestaand kanaal.
Hiertoe is het nodig om een luchtafvoerbuis aan te schaen
van een type dat voldoet aan de geldende normen met
betrekking tot brandbare stoen en deze vast te maken aan
de bijgeleverde ens F(g.8).
• Filterversie
Om de kap van de afzuigversie te veranderen in lterversie,
vraagt u uw dealer om actieve koolstof-lters.
De lucht wordt naar de omgeving teruggevoerd door
een verbindingsbuis die door het meubel heen voert en
verbonden is aan ens F(g.9).
De actieve koolstof-lters dienen aan de binnenkant van de
kap te worden aangebracht.
Voor vervanging moet u de hendel Hnaar buiten trekken
zoals aangegeven in (afb. 3).
GEBRUIK EN ONDERHOUD
• We raden aan het apparaat aan te zetten voordat u met de
bereiding begint van elke willekeurige maaltijd. We raden
u aan het apparaat 15 minuten aan te laten nadat het eten
bereid is, voor een optimale luchtverversing.
De goede werking van de afzuigkap hangt af van een
regelmatig en correct onderhoud; in het bijzonder moet
men aandacht besteden aan het vetlter en aan het lter
met actieve koolstof.
• Het vetlter dient voor het tegenhouden van de vetdeeltjes
die in de lucht circuleren, en raakt daarom oververzadigd na
onvoorzienbare perioden, afhankelijk van het gebruik van
het apparaat.
- Om eventueel brandgevaar te voorkomen dient u maximaal
om de 2 maanden het vetlter te wassen. Dit kan ook in de
afwasautomaat.
- Nadat u het lter enige malen heeft gewassen kan het licht
verkleuren. Dit geeft echter geen recht op vervanging van
het lter.
Voert men de aanwijzingen betreft de vervanging of het
wassen niet op, dan kan er brandgevaar optreden in de
vetlters.
• De koolstolters zuiveren de lucht die weer in de ruimte
teruggevoerd wordt. De lters kunnen niet gereinigd of
geregenereerd worden en moeten minimaal eens in de vier
maanden vervangen worden. De koolstofverzadiging hangt
af van een al dan niet intensief gebruik van de afzuigkap, van
het type keuken en van de regelmaat waarmee de vetlters
gereinigd worden.
• Reinig de afzuigkap regelmatig van binnen en van buiten met
behulp van een doek gedrenkt in spiritus of in een neutraal,
niet schurend afwasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te
worden tijdens het koken en niet voor langdurige verlichting
van de omgeving. Het langdurige gebruik van de verlichting
vermindert de levensduur van de lampen aanzienlijk.
Kontroller: (Fig.11)
Knop A = voor het aan- en uitschakelen van de lichten
Knop B = voor het aan- en uitschakelen van de wasemkap.
Het apparaat wordt aangeschakeld op de 1ste snelheid. Als
de kap aan is druk 2 sec. lang op de knop om deze uit te
schakelen. Als de kap op de 1ste snelheid aangeschakeld is,
is het niet nodig de knop ingedrukt te houden om de kap uit
te schakelen. Vermindert de snelheid van de motor.
Display C = geeft de geselecteerde motorsnelheid en de
inschakeling van de timer aan.
Knop D = Voor het inschakelen van de afzuigkap. Met deze
knop kan een hogere stand gekozen worden. Wanneer deze
knop bediend wordt terwijl de afzuigkap in stand 3 staat,
wordt de intensiefstand ingesteld.
zal werken, waarna hij automatisch terugkeert naar stand 3.
Tijdens deze functie knippert het display C.
15 minuten lang geactiveerd, waarna ze worden uitgescha-
keld. Door weer op de toets E te drukken wordt de Timer
uitgeschakeld. Als deTimer functie actief is zal op het display
het decimale punt knipperen. De Timer kan niet worden inge-
schakeld als de functie intensieve snelheid is geactiveerd.
Als, wanneer het apparaat uit is, de toets E2 seconden lang
wordt ingedrukt, wordt de functie “clean air” geactiveerd.
Deze functie schakelt de motor elk uur 10 minuten lang op
- 7 -

de eerste snelheid in. Als deze functie is geactiveerd zullen de
zijgedeeltes op het display een draaiende beweging maken.
Zodra deze tijd is verstreken gaat de motor uit en verschijnt op
het display de letter“C”totdat, na weer 50 minuten, de motor
opnieuw voor 10 minuten gaat draaien, enzovoort.
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE
DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
BOVENSTAANDE VOORSCHRIFTEN.
- 8 -

GÉNERALITÉS
Lire attentivement le contenu du mode d’emploi puisqu’il
fournit des indications importantes concernant la sécurité
d’installation, d’emploi et d’entretien. Le conserver pour d’
ultérieures consultations. L’appareil a été conçu pour être
utilisé dans le modèle aspirant (évacuation de l’air à l’ex-
térieur), ltrant (retour de l’air à l’intérieur ) ou doté d’un
moteur externe.
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez si-
multanément la hotte à évacuation avec un brûleur ou une
cheminée alimentés par une énergie autre que l’électricité,
vous pouvez créer un problème “d’inversion de ux”. Dans
ce cas la hotte aspire l’air nécessaire à leur combustion. La
dépression dans le local ne doit pas dépasser les 4 Pa (4x10 -5
bar). Pour un fonctionnement en toute sécurité, n’oubliez pas
de prévoir une ventilation susante du local.
Pour l’évacuation vers l’extérieur, veuillez vous référer aux
dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution
électrique :
- lire les données reportées sur la plaquette d’identication
(appliquée à l’intérieur de la hotte) pour vérier si le voltage
et la puissance correspondent à ceux du réseau. Contrôler
aussi si la prise est adaptée. En cas de doutes, contacter un
électricien qualié.
- Si le câble d’alimentation est abîmé, il faut le remplacer par
un autre câble ou par un ensemble, spécialement prévus, que
vous pouvez commander au fabricant ou à un de ses services
d’assistance technique.
2. Attention !
Dans certaines circonstances les électroménagers peuvent
être dangereux.
A) N’essayez pas de contrôler l’état des ltres quand la
hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes,
pendant et tout de suite après l’utilisation prolongée de
l’éclairage.
C) Il est absolument interdit de amber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont
dangereuses pour les filtres et pour les risques
d’incendie.
E) Surveillez constamment les fritures pour éviter que
l’huile surchauée prenne feu.
F) Avant de procéder à toute opération d’entretien, coupez
l’alimentation électrique de la hotte.
G) Cet appareil ne peut pas être utilisé par des enfants ou
par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec
l’appareil.
I) Lorsque la hotte est utilisée en présence d’appareils
utilisant du gaz ou d’autres combustibles, la pièce doit
être correctement ventilée.
L) Si le nettoyage n’est pas réalisé conformément aux
instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive
européenne 2002/96/CE sur les déchets d’équipements
FRANÇAIS F
électriques et électroniques (DEEE). Assurez-vous que
cet appareil soit mis au rebus selon la réglementation en
vigueur, vous éviterez ainsi des conséquences néfastes sur
l’environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation
jointe rappelle que cet appareil ne doit pas être traité comme
un déchet domestique mais faire l’objet d’une collecte
sélective dans une déchetterie spécialisée dans le recyclage
des appareils électriques et électroniques. Conformez-vous
aux réglementations locales sur la collecte et l’élimination des
déchets. Pour tout autre renseignement sur le traitement, la
récupération et le recyclage de cet appareil, veuillez contacter
le bureau concerné de votre ville, le service de collecte des
déchets domestiques ou le magasin où vous avez acheté
votre appareil.
INSTRUCTIONS POUR L’INSTALLATION
Le montage et le branchement électrique doivent être
eectués par un personnel spécialisé.
• Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne
doit être connecté avec la prise terre.
La prise doit être accessible après l’installation de l’appareil.
• La distance minimum entre la surface de support des réci-
pients de cuisson sur le dispositif de cuisson et la partie la plus
basse de la hotte pour cuisine doit être de 65 cm au moins.
S’il doit être utilisé un tuyau de connection composé de deux
ou plusieurs parties, la partie superieure doit être à l’exterieur
de celle inférieure.
Ne pas relier le tuyau d’échappement de la hotte à un conduit
dans lequel circule de l’air chaud ou employé pour évacuer
les fumées des appareils alimentés par une énergie dierente
de celle électrique.
Opérations à eectuer avant d’installer l’appareil :
- Pour une meilleure maniabilité de l’appareil, ôtez le(s) ltre(s)
anti-gras (Fig.2).
- En cas de hotte en version recyclage, retirez les ltres à
cassette en tirant le levier Hvers l’extérieur comme illustré
(voir g. 3).
- Montez la bride sur le trou d’évacuation de l’air en tournant
jusqu’au déclic et xez-la à l’aide d’une vis (g 10).
S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture
pour l’évacuation de l’air.
(*) Attention : montage de l’entretoise en plastique.
Cet article peut être livré avec une entretoise en plastique Oqu’il
faut monter avant d’installer la hotte (g.7).
Fixez l’entretoise à la hotte à l’aide des vis P(g.7).
Pour un assemblage correct, procédez à l’alignement du fron-
ton de la hotte avec le meuble haut et calculez l’épaisseur né-
cessaire pour boucher l’espace vide entre la hotte et le mur.
Dès que la distance est xée, coupez à l’aide d’un cutter le
morceau de plastique excédant (g.7).
Cet article peut être monté de 2façons diérentes :
Installation de type Agure 4
- 9 -

- Fixation de la hotte sous un meuble haut
Installation de type Bgure 5
- Fixation murale de la hotte
- Fixation de la hotte sous un meuble haut (Fig.4A)
1. Servez-vous du gabarit de perçage prévu pour percer 2
trous Edans les parois du meuble au niveau des crochets
D(g.4).
Introduisez la hotte dans le meuble de manière à ce que les
crochets internes latéraux Daillent se loger dans les deux
trous E.
2. Fixez-la dénitivement à l’aide des 4 vis Bappropriées au
type de meuble comme illustré (voir gure 4).
- Fixation murale de la hotte (Fig. 5B)
1. Servez-vous du gabarit de perçage prévu pour percer 2
trous de xation suivant les dimensions indiquées.
Pour les opérations de montage, utilisez des vis et des chevilles
adaptées à la nature du mur (béton armé par ex. ou placo-
plâtre, etc.). Si les vis et chevilles sont fournies avec l’appareil,
assurez-vous qu’elles soient bien adaptées à la nature du mur
qui supportera la hotte.
Réglez la position des étriers Men fonction de la profondeur
du meuble à l’aide de l’écrou cage Ncomme illustré (voir
gure 5A).
2. Fixez la hotte à l’étrier à l’aide de la vis G comme illustré
(voir gure 5B).
3. Fixez dénitivement la hotte au mur à l’aide des 2 vis R
(g. 5C).
- Installation des entretoises
Conformez-vous aux instructions de montage correspondant
à votre modèle de hotte :
1. entretoise I (g.6).
Pour boucher tout espace vide entre la hotte et le mur, il sut
de placer l’entretoise Icontre le mur et de la xer à l’aide des
3vis Lcomme illustré gure 6.
2. entretoise O (g.7).
voir note (*) Attention : montage de l’entretoise en
plastique
• Version a evacuation
Grâce à ce type d’installation, l’appareil évacue les vapeurs
de cuisson à l’extérieur à travers un mur de l’habitation ou
dans un conduit préexistant. Il faut donc se munir d’un tuyau
d’évacuation de l’air non inammable, du type préconisé par
les normes en vigueur et le raccorder à la bride Ffournie
(g.8).
• Version recyclage
Pour transformer la hotte de la version à évacuation à la
version recyclage, demandez à votre vendeur des ltres à
charbon actif.
L’air est renvoyé dans la pièce à travers un tuyau de connexion
passant à travers le meuble et raccordé à la bride F(g.9).
Les ltres à charbon actif doivent être installés à l’intérieur
de la hotte.
Pour leur remplacement, tirez le levier Hvers l’extérieur
comme illustré (voir g. 3).
EMPLOI ET ENTRETIEN
• Il est conseillé de mettre en service la hotte quelques minutes
avant de commencer à cuisiner. De même il est conseillé de
l’arrêter 15 minutes après avoir terminé la cuisson pour élimi-
ner au maximum les odeurs et évacuer l’air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des
opérations d’entretien et, plus particulièrement, à l’entretien
du ltre anti-graisse et du ltre à charbon actif.
• Le ltre anti-graisse a pour rôle de retenir les particules
grasses en suspension dans l’air. Il peut donc se boucher
plus ou moins rapidement selon la fréquence d’utilisation
de la hotte.
- Pour prévenir tout risque d’incendie, il faut laver les ltres
anti-graisseau moinstousles 2mois,cesderniers sonlavables
même au lave-vaisselle.
- Après plusieurs lavages, ils peuvent changer de couleur. Ceci
ne donne pas droit à réclamation ni droit, par conséquent, à
leur remplacement.
Le non-respect des consignes de remplacement et de lavage
peut entraîner un risque d’incendie des ltres anti-graisse.
• Les filtres à charbon actif servent à filtrer l’air qui est
ensuite renvoyé dans la pièce. Les ltres ne sont ni lavables
ni régénérables, il faut par conséquent les changer au moins
tous les quatre mois. La saturation du charbon actif dépend
de l’utilisation plus ou moins prolongée de l’appareil, du
type de cuisine pratiquée et de la régularité du nettoyage
du ltre anti-graisse.
• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à
l’aide d’un chion imbibé d’alcool dénaturé ou de détergents
liquides neutres non abrasifs.
• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce
dernier n’est en eet pas conçu pour un éclairage général
prolongé de la pièce. Une utilisation prolongée de l’éclairage
diminue considérablement la durée de vie moyenne des
lampes.
• Commandes: (Fig.11)
Touche A = allume/éteint les lumières.
Touche B = allume/éteint la hotte. l’appareil s’allume à la 1°
vitesse. si la hotte est allumée, appuyer sur la touche pendant
2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est
pas nécessaire de tenir la touche appuyée pour éteintre.
Diminue la vitesse du moteur.
Display C = indique la vitesse du moteur sélectionnée et
l’activation du timer.
Touche D = allume la hotte. Augmente la vitesse du moteur.
En pressant la touche de la 3ème vitesse la fonction intensive
s’active pendant 10’, puis l’appereil recommance à fonctionner
à la vitesse d’exercice au moment de la première activation.
Pendant cette fonction le display clignote.
Touche E = au moment de l’activation le Minuteur temporise
les fonctions pendant 15 minutes, après quoi ces dernières
s’éteignent. En pressant la touche E, le Minuteur se désactive.
Quand la fonction Minuteur est active, le point décimal doit
clignoter sur l’écran. Si la vitesse intensive est en fonction, le
Minuteur ne peut être activé.
En pressant la touche E pendant 2 secondes, quand l’appareil
est éteint, la fonction “clean air”s’active. Cette dernière met
en marche le moteur chaque heure pendant 10 minutes à la
première vitesse. Durant le fonctionnement l’écran doit visua-
liser un mouvement rotatif des segments périphériques. Après
quoi le moteur s’éteint et l’écran doit visualiser la lettre “C”
xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte
pendant 10 minutes supplémentaires et ainsi de suite. Pour
retourner au fonctionnement normal presser n’importe quelle
touche sauf celle de l’éclairage. Pour désactiver la fonction
presser la touche“E”.
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
DES SUSDITES INSTRUCTIONS.
- 10 -

ALLGEMEINES
Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Ge-
brauch in Aspirationsversion (Luftausscheidung nach außen
), Fitrationsversion (innerer Luftumlauf) oder mit äußerem
Motor entworfen.
SICHERHEITSHINWEISE
1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube
und ein raumluftabhängiger Boiler oder ein oenes Feuer
in Betrieb sind, die von einer anderen Energiequelle als
Strom versorgt werden, da die Küchenhaube die Raumluft
absaugt, die auch der Boiler oder das Feuer zurVerbrennung
benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa
(4x10 -5 bar) nicht übersteigen. Um einen sicheren Betrieb
der Abzugshaube zu gewährleisten, ist daher immer auf eine
ausreichende Belüftung des Raumes zu achten. Bei der Ablei-
tung der Luft nach aussen müssen die nationalenVorschriften
eingehalten werden.
Vor Anschluss des Modells an das Stromnetz :
- kontrollieren Sie das Typenschild an der Geräteinnenseite
um sich zu vergewissern, ob Spannung und Stromstärke der
des Stromnetzes entsprechen und die Steckdose geeignet ist.
Im Zweifelsfall wenden Sie sich bitte an einen qualizierten
Elektriker.
- Sollte das Speisekabel beschädigt sein, ist es durch ein ande-
res - beim Hersteller oder dessen Kundendienst erhältliches
- Kabel oder mit einem speziellen Bausatz - zu ersetzen.
2. Achtung !
Elektrogeräte können unter gewissen Umständen
gefährlich sein!
A) Niemals die Filter kontrollieren, wenn die
Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht
während oder nach längerer Benutzung des Lichts
berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube
zu ambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da
diese die Filter beschädigen und einen Brand verursachen
können.
E) Beim Frittieren sind dieSpeisen ständig zukontrollieren,
um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den
Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder
gebrechlichen Personen ohne Beaufsichtigung benutzt
werden.
H) Kleine Kinder sollten beaufsichtigt werden, um
sicherzugehen, dass sie nicht mit dem Gerät spielen.
I) Der Raum muss über eine hinreichende Belüftung
verfügen, wenn die Dunstabzugshaube mit anderen
gas- oder brennstobetriebenen Geräten gleichzeitig
verwendet wird.
L) Es besteht Brandgefahr, wenn die Reinigung nicht
entsprechend den Anleitungen durchgeführt wird.
Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste
Electrical Electronic Equipment (WEEE) gekennzeichnet.
Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der
Benutzer trägt dazu bei, den potentiellen negativen Folgen
für Umwelt und Gesundheit vorzubeugen.
Das auf dem Produkt oder auf den Begleitpapieren
bendliche Symbol sagt aus, dass dieses Produkt nicht
wie normaler Hausmüll behandelt werden darf, sondern
dass es einer geeigneten Sammelstelle für das Recycling
der elektrischen und elektronischen Geräteteile zugeführt
werden muss. Entsorgen Sie bitte das Altgerät gemäß der
lokalen Richtlinien. Für weitere Informationen hinsichtlich
der Behandlung, der Wiederverwertung und des Recycling
des Produkts wenden Sie sich bitte an die zuständige lokale
Stelle, an die Sammelstelle für Hausmüll, oder an den Händler,
bei dem Sie das Gerät erworben haben.
INSTALLATIONSANLEITUNG
Montage und Anschluss müssen von einem Fachmann
durchgeführt werden.
• Elektroanschluss
Die Küchenhaube gehört zur Geräteklasse II, daher muss keine
der Leitungen geerdet werden.
Der Stecker muss nach der Montage des Geräts leicht
zugänglich sein.
• Der Mindestabstand zwischen der Stelläche für die Koch-
behälter auf der Kochvorrichtung und dem unteren Teil der
Abzugshaube muss mindestens 65 cm betragen.
Falls einVerbindungsrohr verwendet wird, das aus zwei oder
mehr Teilen zusammengesetzt ist, muss der obere Teil über
den unteren gestülpt werden. Auf keinen Fall darf das Abluft-
rohr der Küchenhaube an ein Rohr angeschlossen werden, in
dem Warmluft zirkuliert oder das zur Entlüftung von Geräten
verwendet wird, die an eine andere Energiequelle als an Strom
angeschlossen sind.
Bevor Sie mit der Installation des Gerätes beginnen, sind
folgende Arbeitsschritte durchzuführen:
- Zur leichteren Handhabung des Gerätes raten wir, den/die
Fettlter abzunehmen (Abb. 2).
- Sollte es sich bei dem Gerät um ein Umluftgerät, d.h. ein
Gerät, das in Filterversion betrieben wird, handeln, nehmen
Sie die Filtereinsätze ab. Ziehen Sie hierzu den Hebel Hnach
vorne. (Abb.3)
- Montieren Sie den Flansch (durch Drehen, bis er hörbar
einrastet) auf das Abluftrohr, und befestigen Sie ihn mit einer
Schraube. (Abb.10)
Sollte das Gerät mit Abzugsvorrichtung montiert werden,
bereiten Sie eine Luftabzugsönung vor.
(*) Achtung: Montage des Abstandsstücks aus Kunst-
sto
Dieses Erzeugnis kann auch mit einem Abstandsstück aus
Kunststo Ogeliefert werden, welches vor der Installation
der Dunstabzugshaube anzubringen ist. (Abb.7)
Befestigen Sie das Abstandsstück mit den Schrauben P.
(Abb.7)
Zur ordnungsgemäßen Montage richten Sie das Frontteil der
Haube bündig mit dem Hängeschrank aus und errechnen Sie
DEUTSCH D
- 11 -

den erforderlichen Abstand, um den eventuellen Freiraum
zwischen Dunstabzugshaube und Wand zu schließen.
Nach Festsetzung des korrekten Abstandes schneiden Sie das
überstehende Kunststoteil mit einem Cutter ab. (Abb.7)
Dieses Gerät kann auf 2verschiedene Arten installiert
werden:
Installation des Typs AAbbildung 4
- Montage der Dunstabzugshaube unter einem Hänge-
schrank
Installation des Typs BAbbildung 5
- Montage der Dunstabzugshaube an der Wand
- Montage der Dunstabzugshaube unter einem
Hängeschrank (Abb.4A)
1. Bohren Sie unter Zuhilfenahme der entsprechenden
Bohrschablone 2 Löcher Ein die Wände des Hängeschranks
und zwar in Übereinstimmung mit den Haken D. (Abb.4)
Setzen Sie die Dunstabzugshaube ein, und zwar so, dass die
beiden (internen) seitlichen Haken Din die beiden Bohrlöcher
Eeinrasten.
2. Befestigen Sie das Gerät nun definitiv mit den für die
Schrankart geeigneten 4 Schrauben B. Siehe hierzu die
Abbildung 4.
- Montage der Dunstabzugshaube an der Wand (Abb. 5B)
1. Bohren Sie unter Berücksichtung der angegebenen Höhen
und unter Zuhilfenahme der entsprechenden Bohrschablone
die 2 zur Befestigung dienenden Löcher.
Verwenden Sie zur Geräteinstallation Schrauben und Dübel,
die für die jeweilige Wandart (zum Beispiel: Betonwände,
Wände aus Gipspappe usw.) geeignet sind. Sollten die Schrau-
ben und Dübel als Geräteausstattung mitgeliefert werden,
stellen Sie bitte sicher, dass diese für die Art der Wand, an die
das Gerät montiert werden soll, geeignet sind. Richten Sie
die Stellung der Bügel Mmittels der Kägmutter Ngemäß
der Tiefe des Hängeschrankes, so wie auf der Abbildung 5A
veranschaulicht, aus.
2. Befestigen Sie die Haube unter Einsatz der Schrauben G
gemäß der Abbildung 5B an dem Bügel.
3. Befestigen Sie das Gerät nun denitiv mit den 2 Schrauben
Ran der Wand. (Abb. 5C).
- Montage der Abstandsstücke
Befolgen Sie die nachfolgenden Installationsanweisungen
unter Berücksichtung des Modells, das Sie besitzen.
1. Abstandstück I(Abb.6)
Positionieren Sie das Abstandsstück I bis zum Anschlag an der
Wand, um den eventuellen zwischen Haube und Wand frei
gebliebenen Raum zu schließen, und befestigen Sie es, wie auf
der Abbildung 6 veranschaulicht, mit den 3Schrauben L.
2. Abstandstück O(Abb.7)
sieheAnmerkung (*)Achtung:MontagedesAbstandsstücks
aus Kunststo
• Abluftversion
Bei dieser Installationsart führt das Gerät die Kochdünste
über eine Außenwand, oder einen bereits vorhandenen
Abluftschacht ins Freie ab. Besorgen Sie sich zu diesem
Zweck ein den geltenden Bestimmungen entsprechendes,
nicht brennbares Abluftrohr und schließen Sie dieses an den
mitgelieferten Flansch Fan. (Abb. 8)
• Umluftversion
Möchten Sie das Gerät von Abluftversion auf Umluftversion
umrüsten, sind Aktivkohlelter erforderlich, die Sie bei Ihrem
Händler erwerben können. Die gelterte Luft wird über ein
Verbindungsrohr, das durch den Schrank hindurch geführt
und an den Flansch Fangeschlossen wird, in den Raum
zurückgeführt. (Abb.9)
Die Aktivkohlelter müssen im Innern der Dunstabzugshaube
angebracht werden.
Um diese auszutauschen ziehen Sie den Hebel Hnach außen.
(Abb.3)
BENUTZUNG UND WARTUNG
• Es wird empfohlen, die Dunstabzugshaube schon vor
Kochbeginn der Speisen einzuschalten. Es wird weiterhin
empfohlen, das Gerät nach Beendigung des Kochvorgangs
noch 15 Minuten weiterlaufen zu lassen, um den vollständigen
Abzug der Kochdünste zu gewährleisten.
Die Leistungsfähigkeit der Dunstabzugshaube hängt
entscheidend von der Sorgfalt und Regelmäßigkeit der
Wartung ab, insbesondere die des Fettlters und die des
Aktivkohlelters.
•Der Fettlter hat die Aufgabe, die in den Kochdünsten
enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der
Verschmutzung besonders ausgesetzt und sollte, je nach
Gebrauch und Kochgewohnheiten, in mehr oder weniger
langen Zeitabschnitten gereinigt werden.
- Um der Brandgefahr vorzubeugen, müssen maximal alle 2
Monate die Fettlter gewaschen werden. Das geht auch mit
der Spülmaschine.
- Nach einigen Waschgängen können Farbveränderungen
auftreten. Hieraus resultiert jedoch kein Anspruch auf
kostenlosen Ersatz derselben.
Durch Nichteinhaltung der Vorgaben hinsichtlich des
Austauschs und der Reinigung der Fettfilter kann Brand
verursacht werden.
•Die Aktivkohlefilter dienen dazu, die Luft zu reinigen,
die wieder in den Raum zurückgeführt wird. Die Filter sind
weder waschbar noch wiederverwertbar und müssen
spätestens alle vier Monate ausgewechselt werden. Die
Sättigung der Aktivkohle hängt von der mehr oder minder
langen Benutzungsdauer der Dunstabzugshaube, von der
Art der zubereiteten Speisen und von der mehr oder weniger
häugen Reinigung des Fettlters ab.
• Reinigen Sie die Haube innen und außen regelmäßig
mit Spiritus oder einem neutralen Flüssigreiniger ohne
Scheuermittel.
• Die Beleuchtung der Dunstabzugshaube ist dazu geplant,
während des Kochvorgangs eingesetzt zu werden. Durch
einen verlängerten Einsatz der Beleuchtung wird die
durchschnittliche Lebensdauer der Leuchten erheblich
gemindert.
• Bedienung: (Abb.11)
TTaste A = schaltet die Beleuchtung ein/aus.
Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich
in der ersten Saugstärke ein. Wenn die Haube eingeschaltet
ist, die Taste eine halbe Sekunde lang drücken, um sie abzu-
schalten. Ist die Haube in der ersten Saugstärke eingeschaltet,
ist es zum Abschalten nicht erforderlich, dieTaste zu drücken.
Verringert die Geschwindigkeit des Motors.
Display C = zeigt die gewählte Motorgeschwindigkeit und
die Aktivierung der Timer-Funktion an.
Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit
des Motors. Wenn man, während die Haube in Betrieb ist,
auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten
automatisch die “Intensiv-Stufe” ein, dann geht die Haube
wieder auf die Geschwindigkeit zurück, welche vorher in
Betrieb war. Während der Funktion “Intensiv-Stufe” leuchtet
das Display auf.
- 12 -

Taste E = Der Timer steuert die Zeit der Funktionen. Ab
der Aktivierung der Taste bleiben diese für 15 Minuten
eingeschaltet und werden dann ausgeschaltet. Der Timer
kann durch erneuten Druck auf dieTaste Edeaktiviert werden.
Bei aktivierter Timer-Funktion muss auf dem Display der
Dezimalpunkt auf Blinklicht geschaltet sein. Bendet sich die
Dunstabzugshaube auf Intensivstufe, kann der Timer nicht
aktiviert werden.
Wird bei ausgeschaltetem Gerät die Taste Efür 2 Sekunden
gedrückt, wird die Funktion“Clean Air”aktiviert. Diese bewirkt
das Einschalten des Motors für 10 Minuten jede Stunde auf der
ersten Leistungsstufe. Während dieser Funktionsweise muss
auf dem Display eine Rotationsbewegung der peripheren
Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet
der Motor ab und auf dem Display muss die Fix-Anzeige des
Buchstaben “C” ersichtlich sein, und zwar so lange, bis nach
weiteren 50 Minuten der Motor erneut für 10 Minuten startet,
und so weiter.
FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,
WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
- 13 -

paperwork indicates that the appliance should not be treated
as domestic waste, but should be delivered to a suitable
electric and electronic appliance recycling collection point.
Follow local guidelines when disposing of waste. For more
information on the treatment, re-use and recycling of this
product, please contact your local authority, domestic waste
collection service or the shop where the appliance was
purchased.
INSTALLATION INSTRUCTIONS
Assembly and electrical connections must be carried out
by specialised personnel.
• Electric Connection
The appliance has been manufactured as a class II, therefore
no earth cable is necessary.
The plug must be easily accessible after the installation of
the appliance.
• The minimum distance between the support surfaces of
the cooking pots on the cooker top and the lowest part of
the cooker hood must be at least 65 cm.
If a connection tube composed of two parts is used, the upper
part must be placed outside the lower part.
Do not connect the cooker hood exhaust to the same conduc-
tor used to circulate hot air or for evacuating fumes from other
appliances generated by other than an electrical source.
The following procedures must be performed before the
appliance is installed:
- For easier handling of the appliance, remove the grease
lter(s) (Fig. 2).
- If the product is a lter model, remove the extractable lters
by pulling lever Houtwards as indicated in (Fig. 3).
- Fit the ange to the air outlet hole by turning it until it clicks
into place, then x it using a screw (Fig. 10).
In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.
(*) Warning: plastic spacer tting.
This product may also be supplied with a plastic spacer O, which
should be tted before the hood is installed (Fig. 7).
Fix the spacer to the hood using screws P(Fig. 7).
To assemble the unit correctly, align the front panel of the
hood with the wall cabinet and decide on the distance
necessary to ll in any space remaining between the hood
and the wall.
Once the distance has been established, use a cutter to remove
the excess plastic (Fig. 7).
This product may be installed in 2dierent ways:
Type Ainstallation, gure 4
- Fixing the hood to the lower part of the wall cabinet
Type Binstallation, gure 5
- Fixing the hood to the wall
- Fixing the hood to the lower part of the wall cabinet
(Fig. 4A)
1. Using the drill template supplied, make 2 holes (E) in the
sides of the wall cabinet, in line with hooks D(Fig. 4).
Position the hood inside, so that the internal side hooks Dcan
be positioned into the two holes E.
GENERAL
Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations.
The appliance has been designed for use in the ducting ver-
sion (air exhaust to the outside), ltering version (air circulation
on the inside ) or with external motor .
SAFETY PRECAUTION
1. Take care when the cooker hood is operating simultaneou-
sly with an open replace or burner that depend on the air
in the environment and are supplied by other than electrical
energy, as the cooker hood removes the air from the environ-
ment which a burner or replace need for combustion. The
negative pressure in the environment must not exceed 4Pa
(4x10 -5 bar). Provide adequate ventilation in the environment
for a safe operation of the cooker hood.
Follow the local laws applicable for external air evacuation.
Before connecting the model to the electricity network:
- control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualied
electrician.
- If the power supply cable is damaged, it must be replaced
with another cable or a special assembly, which may be
obtained direct from the manufacturer or from the Technical
Assistance Centre.
2. WARNING !
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the lters while the cooker
hood is operating
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker
hood
D) Avoid free ame, as it is damaging for the lters and
a re hazard
E) Constantly check food frying to avoid that the overhe-
ated oil may become a re hazard
F) Disconnect the electrical plug prior to any mainte-
nance.
G)This appliance is not intended for use by young children
or inrm persons without supervision
H)Young children should be supervised to ensure they do
not play with the appliance
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels
L) There is a risk of re if cleaning is not carried out in
accordance with the instructions
This appliance conforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner,
the user is helping to prevent potential damage to the
environment or to public health.
The symbol on the product or on the accompanying
ENGLISH GB
- 14 -

2. Fix it in place using 4 screws Bwhich are suited to the type
of cabinet installed, as indicated in gure 4.
- Fixing the hood to the wall (Fig. 5B)
1. Using the drill template supplied, make 2 xing holes in
accordance with the measurements listed.
When carrying out the xing procedures, use only screws
and screw anchors which are suited to the type of wall (e.g.
reinforced concrete, plasterboard etc.). If the screws and
screw anchors are supplied with the appliance, make sure
that they are suited to the type of wall to which the hood
must be xed.
Adjust the position of the brackets Min accordance with
the cabinet depth, using the caged nut Nas indicated in
gure 5A.
2. Fix the hood to the bracket using screw Gas indicated
in gure 5B.
3. Fix the hood to the wall using the 2 screws R (Fig. 5C).
- Fitting the spacers
Depending on your appliance model, use the following
installation instructions:
1. spacer I (Fig. 6).
To ll in any space remaining between the hood and the wall,
simply position spacer I next to the wall and x it in place
with the 3screws
L as indicated in gure 6.
2. spacer O(Fig. 7).
see note (*) Warning: plastic spacer tting
• Extractor version
When installed in this way the appliance expels fumes outside,
either through a perimeter wall or existing ducting. It is
therefore necessary to purchase a non-ammable air exhaust
tube which complies with all current legislation and connect
it to the ange Fsupplied (Fig. 8).
• Filter version
To transform an extractor hood version into a lter hood
version, contact your appliance dealer and ask for active
carbon lters.
The air is released back into the room through connection
piping which passes through the cabinet and is connected
to ange F (Fig. 9).
The active carbon lters must be tted inside the hood.
To replace the filters, pull lever Houtwards as shown in
(Fig.3).
USE AND MAINTENANCE
•We recommend that the cooker hood is switched on before
any food is cooked.
We also recommend that the appliance is left running for
15 minutes after the food is cooked, in order to thoroughly
eliminate all contaminated air.
The eective performance of the cooker hood depends on
constant maintenance; the anti-grease lter and the active
carbon lter both require special attention.
• The anti-grease lter is used to trap any grease particles
suspended in the air, therefore is subject to saturation (the
time it takes for the lter to become saturated depends on
the way in which the appliance is used).
-Topreventpotentialrehazards,theanti-greaseltersshould
be washed a minimum of every 2 months (it is possible to use
the dishwasher for this task).
- After a few washes, the colour of the lters may change.This
does not mean they have to be replaced.
If the replacement and washing instructions are not followed,
the anti-grease lters may present a re hazard.
• The active carbon lters are used to purify the air which is
released back into the room.
The lters are not washable or re-usable and must be replaced
at least once every four months.
The active carbon lter saturation level depends on the fre-
quency with which the appliance is used, the type of cooking
performed and the regularity with which the anti-grease
lters are cleaned.
• Clean the cooker hood frequently, both inside and outside,
using a cloth which has been dampened with denatured
alcohol or neutral, non-abrasive liquid detergents.
• The light on the cooker hood is designed for use during
cooking and not for general room illumination.
Extended use of the light reduces the average duration of
the bulb.
• Commands: (Fig.11)
Push-button A = on/o lights switch
Push-button B = on/o cooker hood switch. The appliance
switches on at speed level 1, If the cooker hood is on depress
the push-button for 2 sec. to switch o the cooker hood. If
the cooker hood is at speed level 1 it will not be necessary
to depress the push-button to switch the cooker hood o.
Decreases the motor speed.
Display C = indicates the motor speed level selected and
activates the timer.
Push-button D = switches on the cooker hood. Increases the
motor speed. Touching the key at 3rd speed, the intensive
function runs for 10’, then the appliance go back to work at the
original speed. During this function the display blinks.
Key E = The Timer times the functions on activation for 15
minutes, after which they are switched o. The Timer is deac-
tivated by re-pressing Key E. When the Timer is activated the
decimal point must ash on the display. TheTimer cannot be
activated if the intensive speed is functioning.
The “clean air” function is activated by pressing key Efor 2
seconds when the appliance is switched o.This switches the
motor on for 10 minutes every hour at the rst speed. During
functioning a rotary movement of the peripheral segments
must be visualised on the display. When this time has passed
the motor switches o and the xed letter “C” must be visu-
alised on the display until the motor re-starts after 50 minutes
for another 10 minutes and so on. Press any key apart from
the light keys to return to normal functioning. Press key Eto
deactivate the function.
THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE
ABOVE WARNINGS.
- 15 -

3LIK0566
