NL 3
INHOUD
Uw schouwkap
Inleiding 4
Bedieningspaneel 4
Veiligheid
Afvoersystemen 5
Afzuigsysteem en elektrische klep
Afzuigkappen voor mechanische ventilatiesystemen 6
Motorloze afzuigkappen 6
Stil, efficiënt en energiebesparend 7
Bediening
De afzuigkap in- en uitschakelen 8
De stand instellen 8
De uitschakeltijd instellen 8
Verlichting in- en uitschakelen 9
Signaal vetfilters 9
Signaal koolstoffilters 9
Onderhoud
Reinigen 11
Vetfilters verwijderen 12
Het koolstoffilter verwijderen 13
Lampen vervangen 13
Installatie
Algemeen 14
Elektrische aansluiting 15
Montage 16
Milieuaspecten
Verpakking en toestel afvoeren 22

NL 4
Inleiding
U heeft gekozen voor een afzuigkap van ATAG. Optimaal gebruiks-
comfort en een eenvoudige bediening stonden voorop bij de
ontwikkeling van dit product.
De afzuigkap zuigt met maximale effectiviteit af. Kookluchtjes worden
optimaal gereduceerd. De WS6111MR en WS9111MR zijn speciaal
ontworpen voor gebruik op een centraal afzuigsysteem en zijn voorzien
van een elektrische klep.
In deze handleiding staat beschreven op welke manier u de afzuigkap
zo optimaal mogelijk kunt benutten. U vindt informatie over de
bediening en achtergrondinformatie over de werking van het toestel.
Tevens treft u onderhoudstips aan.
De veiligheidsvoorschriften die van belang zijn tijdens de installatie
zijn opgenomen in het installatievoorschrift, dat bestemd is voor de
installateur.
Lees eerst de gebruiksaanwijzing geheel en aandachtig door
voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig
voor latere raadpleging.
Veel kookplezier!
Bedieningspaneel
1Aan-/uittoets
2Ventilatortoets (4 standen)
3 Display
4Verlichtingstoets
5Timertoets
UW SCHOUWKAP

NL 5
Lees voor gebruik eerst de separate
veiligheidsinstructies.

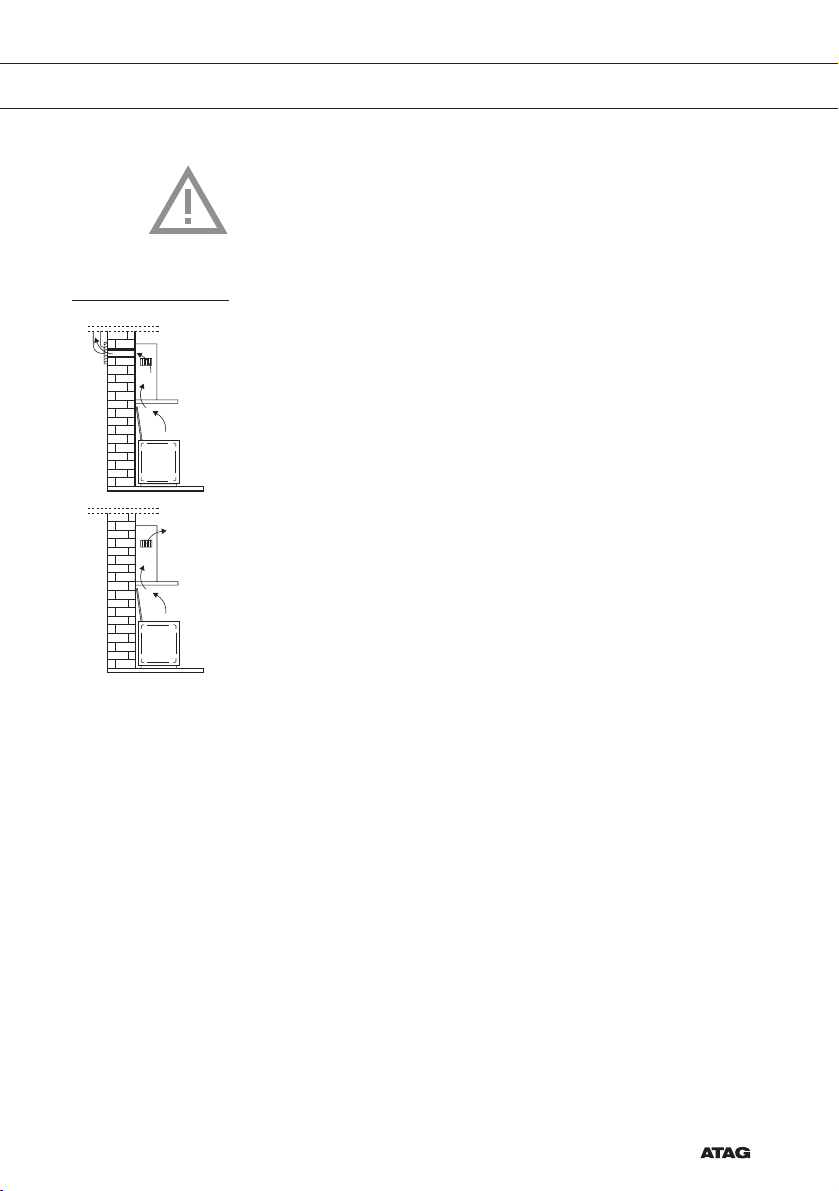

Afvoersystemen
Deze afzuigkappen hebben twee parallel werkende afvoersystemen:
1. Als afzuigkap op een CMV-afvoerkanaal:
▷De aangezogen en gefilterde kookdampen worden via het
CMV-systeem naar buiten afgevoerd.
2. Als recirculatie afzuigkap:
▷De vetdeeltjes en de geur uit de aangezogen kookdampen
worden gefilterd. De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken.
1
2
VEILIGHEID

NL 6
AFZUIGSYSTEEM EN ELEKTRISCHE KLEP

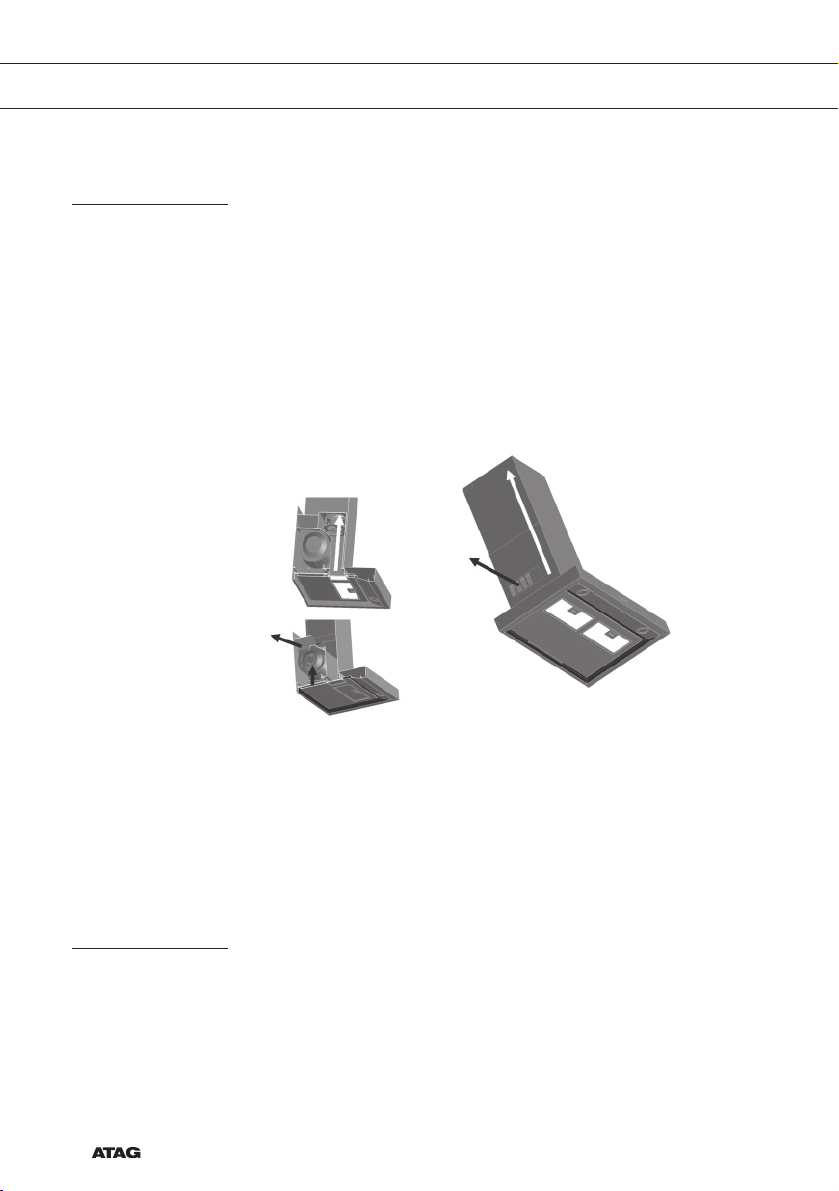

Afzuigkappen voor mechanische ventilatiesystemen
Bij centrale mechanische ventilatie is de standaard afzuigcapaciteit in
de keuken vaak onvoldoende. ATAG heeft in eigen huis een uniek en
gepatenteerd systeem ontwikkeld. Dit systeem past op alle gangbare
systemen voor centrale mechanische ventilatie (CMV).
Het systeem is een combinatie van twee gescheiden afzuigsystemen:
mechanische ventilatie en recirculatie. Hierbij wordt enerzijds
optimaal gebruik gemaakt van het aanwezige centrale mechanische
ventilatiesysteem en anderzijds wordt met het recirculatiesysteem de
capaciteit van de af te voeren lucht verhoogd.
1. CMV
2. Recirculatie
1
2
1
2
De afzuigkappen zijn voorzien van een uitwasbaar long-life koolstoffilter
en zijn stiller en energiezuiniger dan de conventionele afzuigkappen.
Bij gewoon of uitgebreid koken worden vrijwel alle geurtjes en dampen
gevangen. Dankzij het recirculatiesysteem verdwijnt niet alle lucht naar
buiten. Een deel van de afgezogen lucht wordt namelijk na filtering weer
teruggebracht in de keuken. Hierdoor verbruikt u minder energie.
Motorloze afzuigkappen
ATAG levert ook een complete serie motorloze afzuigkappen, geschikt
voor centraal mechanische ventilatie systemen met een elektrische,
hermetisch afsluitbare klep. De elektrische klep opent en sluit binnen
enkele seconden. Eenmaal dicht of open schakelt de elektromotor uit
waardoor energie bespaard wordt.

NL 7
AFZUIGSYSTEEM EN ELEKTRISCHE KLEP
Een ander ‘groen’ voordeel is dat de klep de afvoer van warme lucht
via de afzuigkap hermetisch afsluit waardoor u minder stookkosten
heeft. Doordat het systeem na het koken hermetisch wordt afgesloten,
behoren hinderlijke fluittonen ook tot het verleden.
Stil, efficiënt en energiebesparend
Het door ATAG ontworpen systeem en de elektrische klep zijn nu
allebei geïntegreerd in uw afzuigkap. Op deze manier wordt er voor
een optimale luchtkwaliteit gezorgd in uw keuken. Kookdampen en
vet worden zeer effectief afgezogen, het rendement is verbeterd en de
afzuigkap is nog stiller geworden.

NL 8
De afzuigkap in- en uitschakelen
Zorg ervoor dat het CMV-systeem van uw woning op de hoogste stand
is ingeschakeld.
• Druk op de aan-/uittoets.
De elektrische klep wordt geopend; de afzuigkap schakelt naar de
eerste stand. In de display verschijnt ‘1’.
• Om de afzuigkap uit te schakelen drukt u weer op de aan-/uittoets.
De elektrische klep wordt gesloten en de afzuigkap schakelt uit.
De gekozen stand in de display verdwijnt.
▷Indien u de afzuigkap direct na het inschakelen al wilt
uitschakelen, wacht dan eerst 20 seconden. De elektrische klep
heeft deze tijd nodig om zich te openen/sluiten.
De stand instellen
De afzuigkap heeft 4 standen.
• Druk op de ventilatortoets om meteen naar de eerste stand te
schakelen.
De elektrische klep wordt geopend; de afzuigkap schakelt naar de
eerste stand. In de display verschijnt ‘1’.
▷Staat de afzuigkap al op stand 1 (door middel van de aan-/
uittoets), dan schakelt de afzuigkap meteen door naar stand
twee.
• Door (meerdere keren) op de ventilatortoets te drukken, schakelt
de afzuigkap van stand 1 naar stand 2, vervolgens naar stand 3 en
tot slot naar stand 4 (de intensief stand; deze stand knippert in de
display).
▷Indien u stand 4 kiest, schakelt de afzuigkap na 5 minuten
automatisch naar stand 3. Om binnen deze 5 minuten toch de
stand wijzigen, drukt u (meerdere keren) op de ventilatortoets.
De elektrische klep blijft open. Om de afzuigkap geheel uit te
schakelen, drukt u op de aan-/uittoets (de elektrische klep gaat
dicht).
De uitschakeltijd instellen
U kunt met de timertoets een tijdsperiode instellen, waarna de
afzuigkap automatisch uitschakelt. Dit is alleen mogelijk bij een
ingeschakelde afzuigkap op stand 2, 3 of 4. Deze functie kunt u
bijvoorbeeld gebruiken als u klaar bent met koken, maar toch nog
even de afzuigkap wilt laten werken.
BEDIENING

NL 9
• Zorg ervoor dat de afzuigkap is ingeschakeld en dat u een stand
heeft gekozen.
▷Heeft u stand 2 ingesteld, dan blijft de afzuigkap nog 15 minuten
ingeschakeld, indien u op de timertoets drukt.
▷Heeft u stand 3 ingesteld, dan blijft de afzuigkap nog 10 minuten
ingeschakeld, indien u op de timertoets drukt.
▷Heeft u stand 4 ingesteld, dan blijft de afzuigkap nog 5 minuten
ingeschakeld, indien u op de timertoets drukt.
Als de uitschakeltijd is ingesteld, knippert er een punt in de display.
• Tijdens de uitschakeltijd kunt u de afzuigkap helemaal uitschakelen
door op de aan-/uitoets of de timertoets te drukken.
• Drukt u op de ventilatortoets, dan blijft de afzuigkap ingeschakeld,
maar dan zonder de uitschakeltijd.
Verlichting in- en uitschakelen
• Druk op de verlichtingstoets.
De verlichting gaat branden.
• Druk nogmaals op de verlichtingstoets.
De verlichting gaat uit.
Signaal vetfilters
• Als u de afzuigkap inschakelt en in de display knippert stand ‘1’,
dan moeten de vetfilters gereinigd worden. Deze melding verschijnt
wanneer de afzuigkap 40 uur heeft afgezogen. Op pagina 12 en 13
leest u hoe u de vetfilters kunt reinigen. Heeft u de filters gereinigd
en weer geplaatst, dan kunt u het signaal uitschakelen door
minimaal drie seconden op de aan-/uittoets te drukken.
▷Als ook het koolstoffilter gereinigd moet worden, knipperen
stand ‘1’ en ‘2’ om de beurt. De procedure om het signaal uit te
schakelen moet u dan twee keer uitvoeren.
Signaal koolstoffilter
• Als u de afzuigkap inschakelt en in de display knippert stand ‘2’,
dan moet het koolstoffilter gereinigd worden. Deze melding
verschijnt wanneer de afzuigkap 320 uur heeft afgezogen. Op
pagina 13 en 14 leest u hoe u het koolstoffilter kunt reinigen. Heeft
u het filter gereinigd en weer geplaatst, dan kunt u het signaal
uitschakelen door minimaal drie seconden op de aan-/uittoets te
drukken.
BEDIENING

NL 10
▷Als ook de vetfilters gereinigd moeten worden, knipperen
stand ‘1’ en ‘2’ om de beurt. De procedure om het signaal uit
te schakelen moet u dan twee keer uitvoeren.

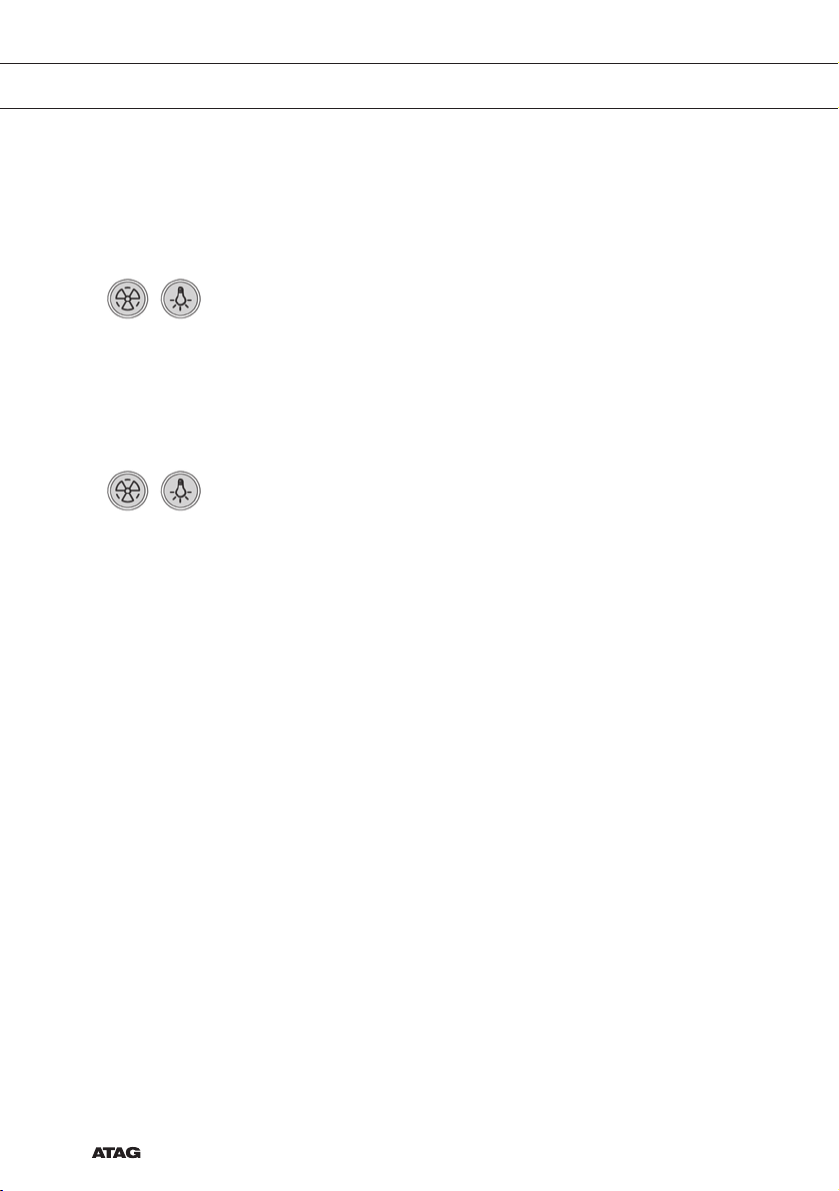

• Wilt u dat het signaal weer verschijnt als u de volgende keer
het koolstoffilter moet reinigen, dan moet u het signaal weer
inschakelen; schakel de afzuigkap uit met de aan-/uittoets en druk
vervolgens minimaal drie seconden lang gelijktijdig op de ventilator-
en de verlichtingstoets.
In de display knipperen twee seconden lang stand ‘1’ en stand ‘2’.
Het signaal om het koolstoffilter te reinigen zal de volgende keer
weer verschijnen.
• Wilt u dat het signaal niet meer verschijnt als u de volgende keer
het koolstoffilter moet reinigen, dan moet u het signaal uitschakelen;
schakel de afzuigkap uit met de aan-/uittoets en druk vervolgens
minimaal drie seconden lang gelijktijdig op de ventilator- en de
verlichtingstoets.
In de display knippert twee seconden lang stand ‘1’. Het signaal om
het koolstoffilter te reinigen zal niet meer verschijnen.
BEDIENING

NL 11
Reinigen
Attentie!
Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet door de stekker uit het stopcontact te trekken of door
de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel de binnenkant als de
buitenkant (tenminste met dezelfde regelmaat als waarmee de vetfilters
gereinigd worden). Gebruik geen producten die schuurmiddelen
bevatten.
Gebruik geen alcohol!
Attentie!
Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit
tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand, die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filterreinigingsindicator dit aangeeft) met neutrale reinigingsmiddelen,
met de hand of in de vaatwasmachine op lage temperaturen en met een
kort programma. Plaats de vetfilters met de openingen naar beneden
in de vaatwasmachine zodat het water eruit kan lopen. Aluminium
vetfilters worden door de reinigingsmiddelen in de vaatwasser dof.
Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 12
Uitwasbaar koolstoffilter
Het koolstoffilter met houder moet eenmaal in de zes maanden worden
gereinigd (of als de filterreinigingsindicator dit aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op lage
temperaturen (65 °C ), zonder borden, bestek etc. en met een volledig
programma.
Laat na afloop van het programma het water uit de filterhouder lopen.
Haal het koolstoffilter uit de plastic houder en droog dit 10 minuten in de
oven op 100 °C. Vervang het filter elke drie jaar of wanneer het beschadigd
is. Het koolstoffilter kan maximaal vijf keer worden uitgewassen.
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul.
De afzuigkap heeft verschillende vetfilters:
• Trek het klepje van het vetfilter voor de CMV naar u toe en kantel het
naar voren omlaag. Doe dit ook bij het andere vetfilter (WS9111MR).
• Kantel vervolgens de klep (met uitgenomen vetfilter(s)) omlaag.
• Duw het pinnetje van het vetfilter voor de recirculatie in en kantel
het vetfilter naar voren omlaag.
ONDERHOUD

NL 13

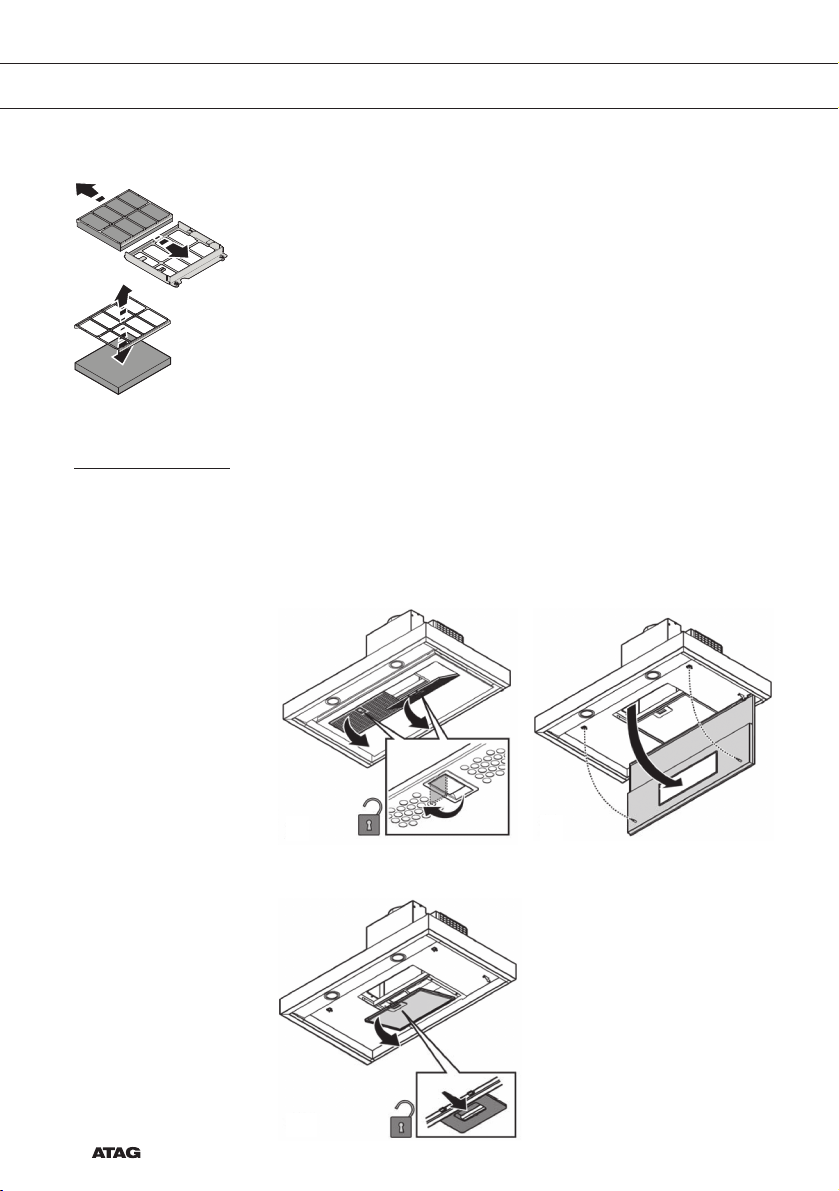

Het koolstoffilter verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul.
• Kantel de klep met de (uitgenomen) vetfilters voor de CMV omlaag.
• Duw het pinnetje van het vetfilter voor de recirculatie in en kantel
het vetfilter naar voren omlaag.
• Achter het vetfilter bevindt zich het koolstoffilter in de filterhouder.
U kunt de filterhouder verwijderen door de knoppen (*) 90˚ te draaien.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter van deze afzuigkap is uitwasbaar voor hergebruik.
Vervang het filter elke drie jaar of wanneer dit is beschadigd.
• Het koolstoffilter kan maximaal vijf keer worden uitgewassen.
Lampen vervangen
• Verwijder het afdekkapje van de lamp en vervang de halogeenlamp
door een nieuwe lamp van maximaal 20 Watt. Plaats vervolgens het
afdekkapje terug.
ONDERHOUD

NL 14
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• De afvoer mag uitsluitend aangesloten worden op een CMV-kanaal.
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatie-
leiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 15
INSTALLATIE

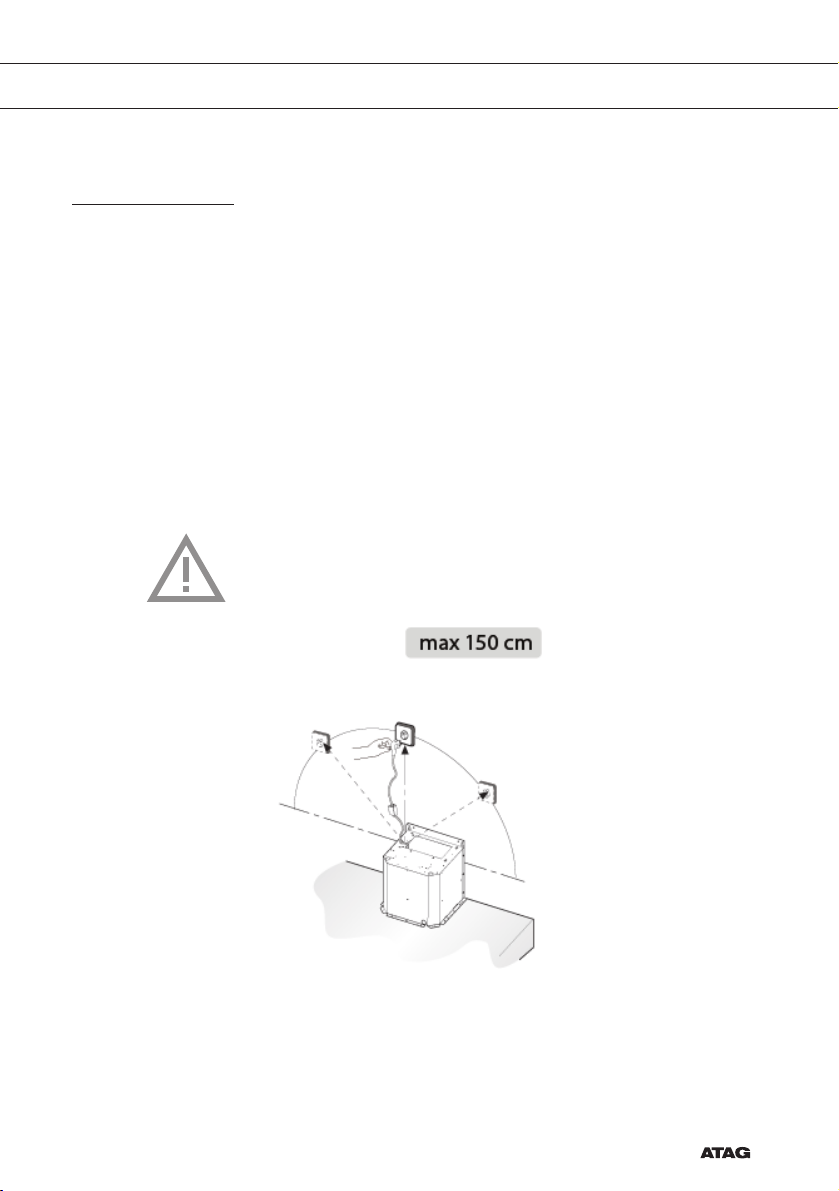

Elektrische aansluiting
Dit is een (isolatie) klasse I toestel. Het snoer moet op een geaard
stopcontact aangesloten worden!
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = fase
BLAUW = nul
GEEL/GROEN = aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 16
INSTALLATIE
Montage

NL 17
INSTALLATIE
8
9

NL 18
INSTALLATIE

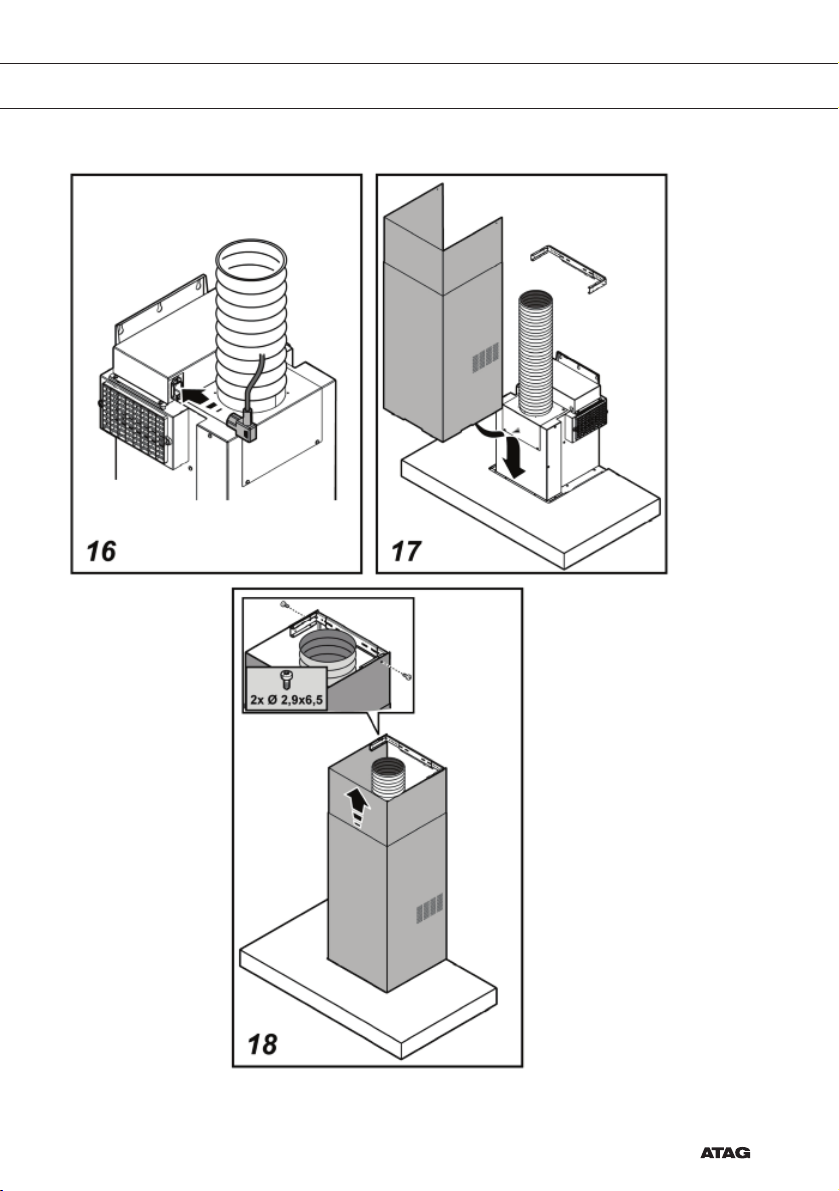

NL 19
INSTALLATIE

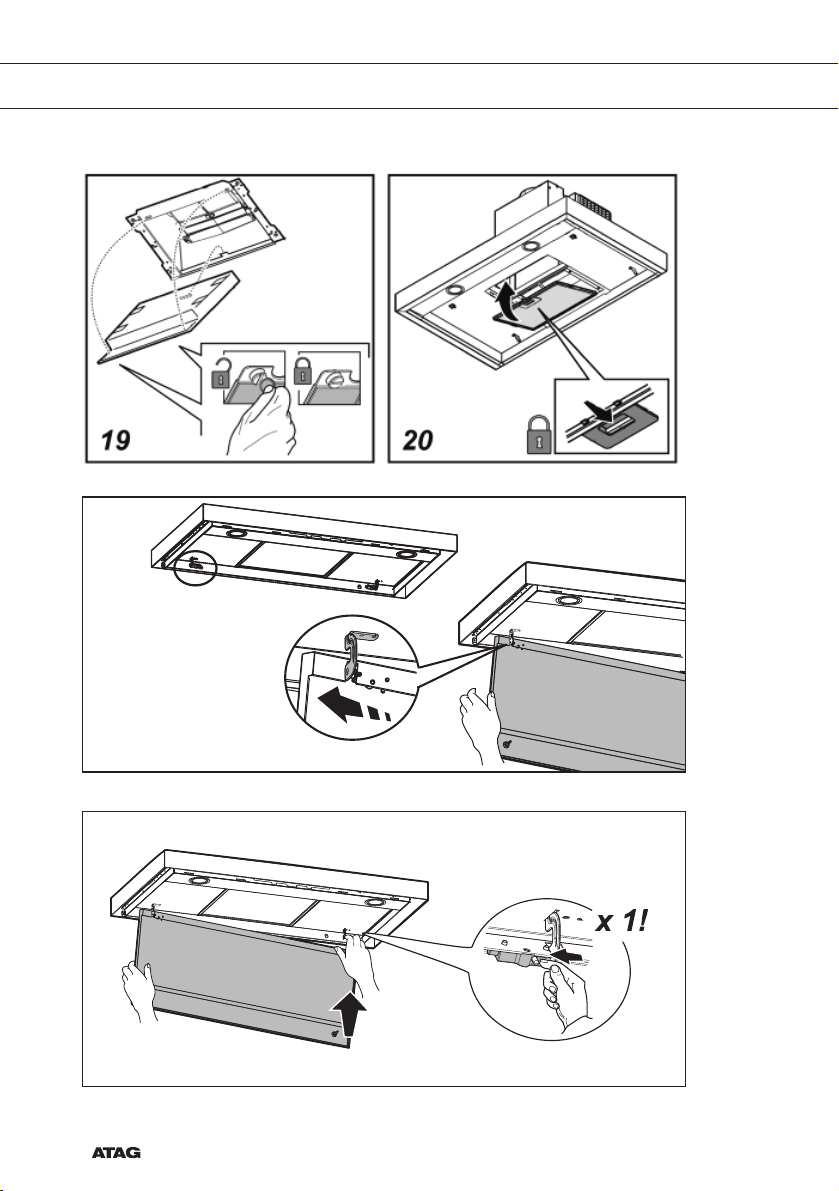

NL 20
INSTALLATIE
21
22
