Atlantic ECOBLOX-74243 User manual

ECOBLOX - 74243
Product Manual | Manuel du Produit | Manual del Producto
1.330.274.8317
www.ATLANTICWATERGARDENS.com
PF

2
Introduction
Thank you for purchasing this Atlantic Eco-Blox Water Matrix Block. Before using this block
please take a moment to review this manual. Eco-Blox provide are the fastest, easiest way
to create weight-bearing underground water storage reservoirs. With 96% void space
available for water storage, Eco-Blox save time and labor by reducing the size of the
reservoir needed.
Assembly

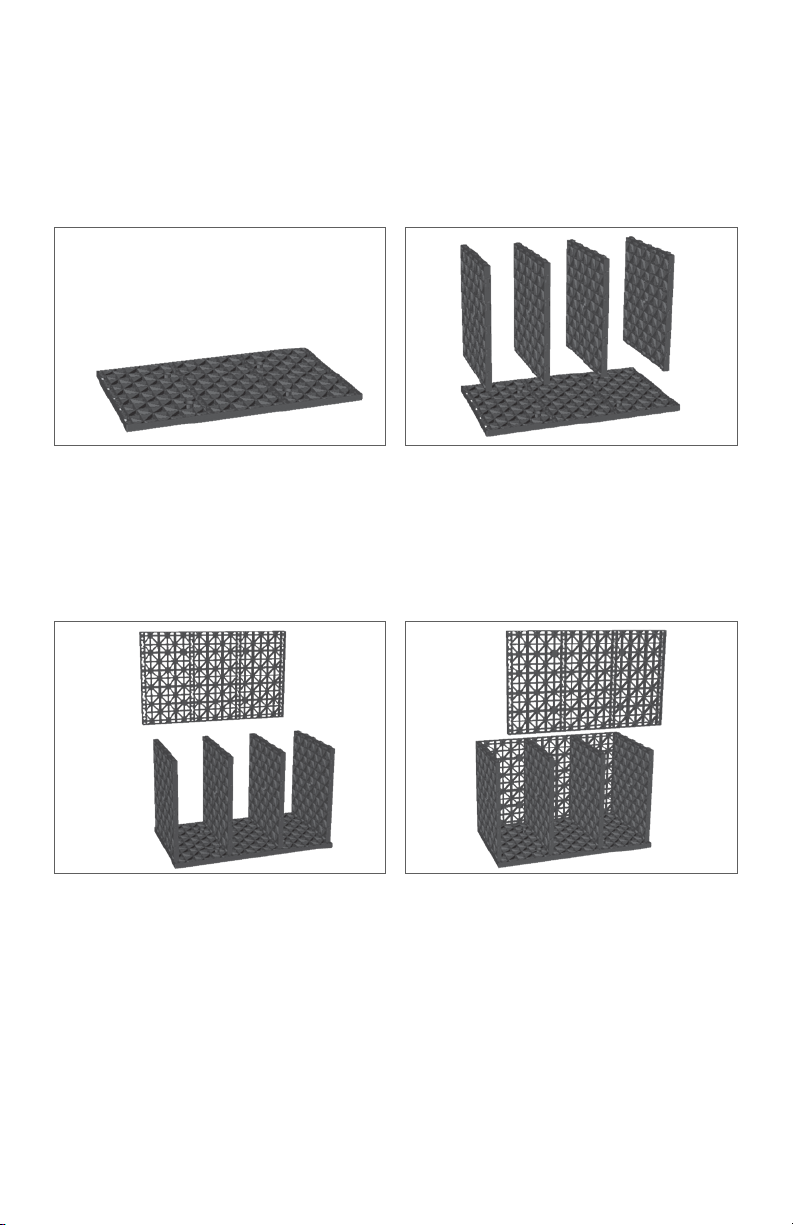

1. Begin assembly by placing one large panel in on the ground. When assembly is
complete this panel will become the bottom of the Eco-Blox.
2. Locate the short side of one of the four small support panels. Insert the slide lock
tabs of the short side into one of the four receiving channels and slide until the panel is
snug. Line up the next three panels in the same way. Do not worry about perfect
alignment of the panels; the panels will be aligned last.
3. Take another large panel and line up the channels with the tabs on the four small panels.
Push in to engage the tabs then slide the large panel down until it makes contact with
the bottom panel.
4. Repeat for the other large side panel. Be sure all tabs are properly inserted into their
respective channels. Verify the side panels are even with the tops of the four
small panels.

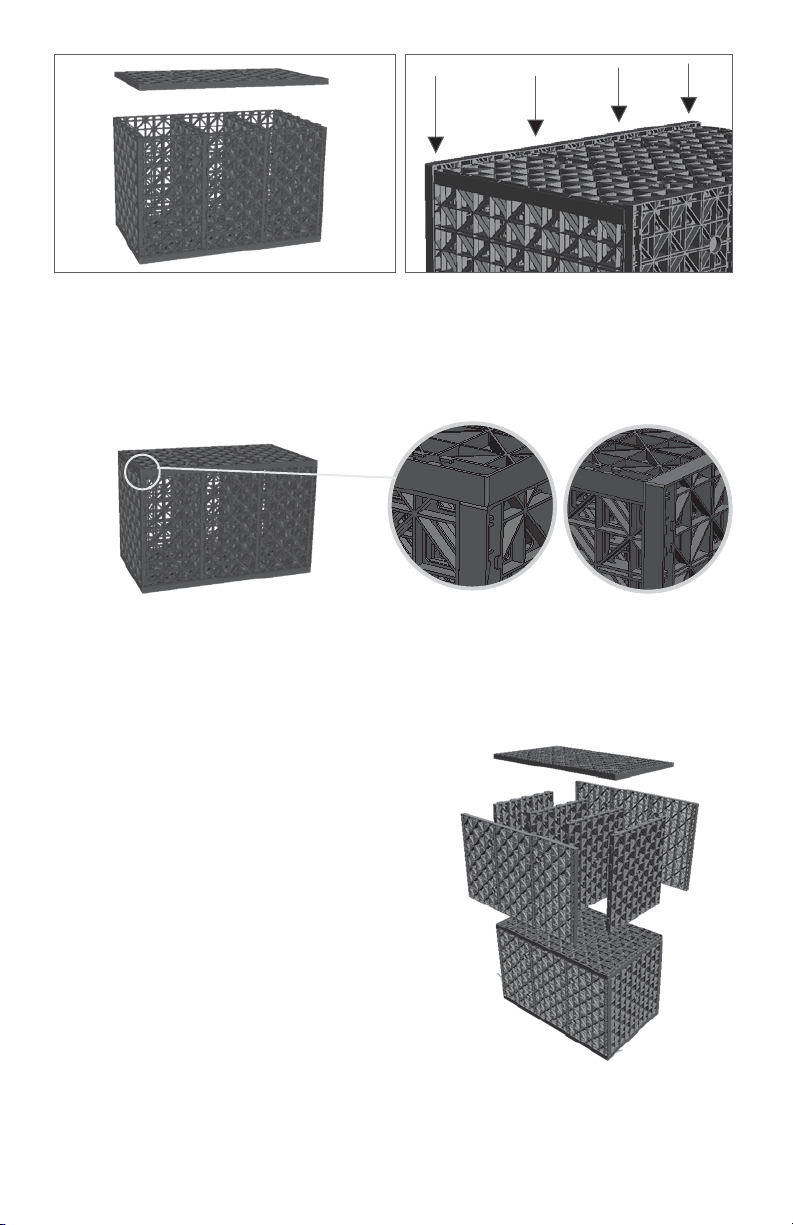

5. Install the top large panel by inserting the slide lock tabs of all four small panels into the
receiving channels and slide until the panel is snug.
6. Flip the Eco-Blox on its side and push down where the large and small panels meet until
all edges are aligned.
7. To complete the assembly, rotate the Eco-Blox so that the bottom panel is flat on the
ground and the top panel is facing up. In this position, the top panel is supported by the
sides as well as the center support panels. EcoBlox must always be installed in this
position. Improper installation will reduce the structural integrity of the unit and may
cause the Eco-Blox to fail.
Building Multiple Eco-Blox Modules
Start with an assembled Eco-Blox. The top panel
replaces the bottom panel from Step 1.
Begin by installing the 4 small panels from Step 2
onto the finished Eco-Blox and continue through
Step 7. Repeat for taller Eco-Blox modules.
Installation
Eco-Blox water matrix reservoirs are a strong,
versatile way to store water underground,
but a few guidelines must be followed for
proper performance and longevity.
EcoBlox must be oriented with the top panel
covering the edges of all vertical panels. Setting
the Eco-Blox on its end or side, with exposed edges on top, will allow the panels to
decouple under load and potentially, collapse.
3
CORRECT
ORIENTATION
INCORRECT
ORIENTATION

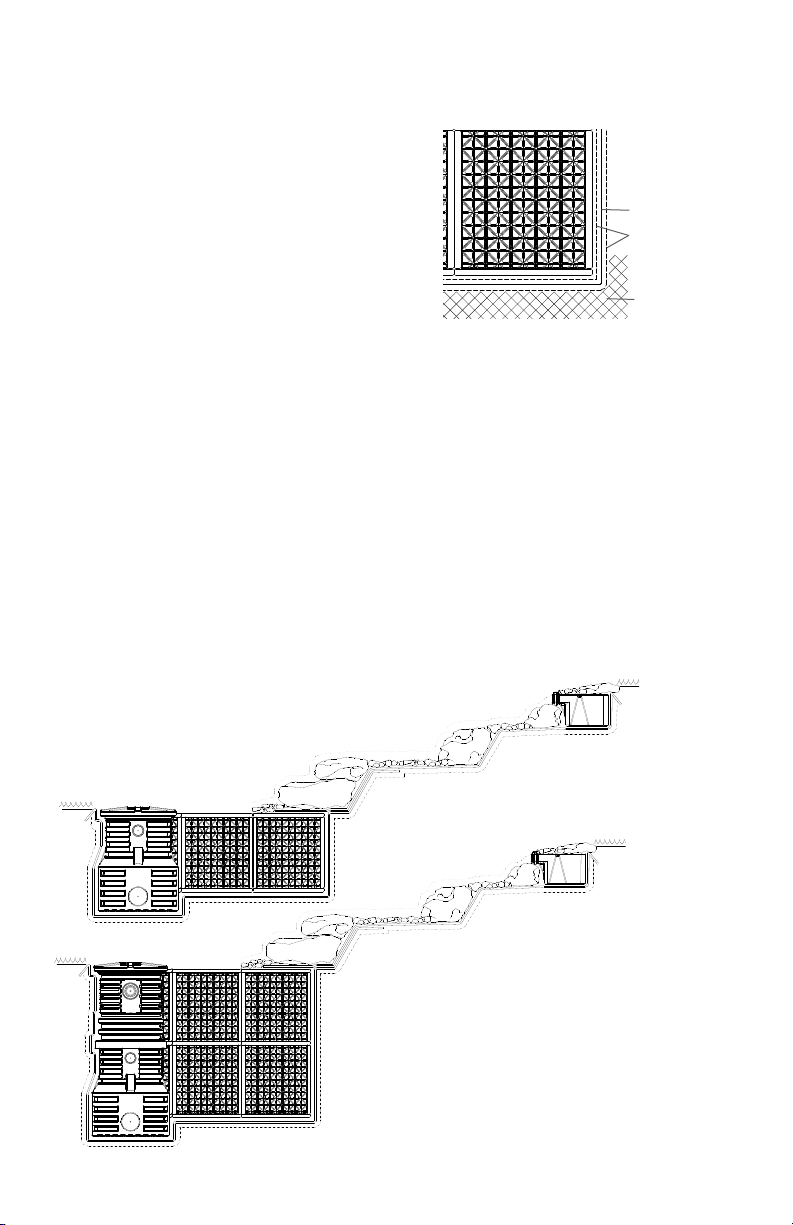

Eco-Blox must be set on a level, tamped base. If the base of the excavated reservoir is not
firmly compacted or uneven, the blocks may shift under load, destabilizing whatever is set
on top of the reservoir.
Eco-Blox do not retain water directly, they must
be used with an impermeable liner, typically
45mil EPDM, which should be protected from
sharps in the soil, roots, rodent damage, etc.
Before setting the liner in the excavation, cover
the tamped base and soil sides of the excavation
with a layer of underlayment, then set the liner in
the excavation. Because all edges and corners of
the Eco-Blox are rounded, the Eco-Blox can be
set directly on the liner. However, because sharp
gravel and debris can sometimes fall into the
completed reservoir, a second layer of underlayment on top of the liner
before setting the Eco-Blox will ensure maximum security and longevity.
Eco-Blox are designed to support massive distributed loads of up to 7 tons without
collapse. However, point loads over 36psi can break individual ribs. For example, the
pressure exerted by a boot heel jumping down onto bare Eco-Blox may exceed 36psi. A 3”
layer of gravel over the Eco-Blox is all that is necessary to distribute loads suciently to
support foot trac.
Eco-Blox in Pond-free Systems
The water stored in Eco-Blox reservoirs is typically accessed by the Pump Vault, a
reinforced slotted housing that shares the underground reservoir space and houses
pump(s) and plumbing. A single layer of Eco-Blox can be used with all Atlantic Pump
Vaults. Pump Vaults are taller than Eco-Blox so the pump inside will sit at the lowest
point in the reservoir. This will help protect the pump from running dry and maximizes
the usable volume of the reservoir.

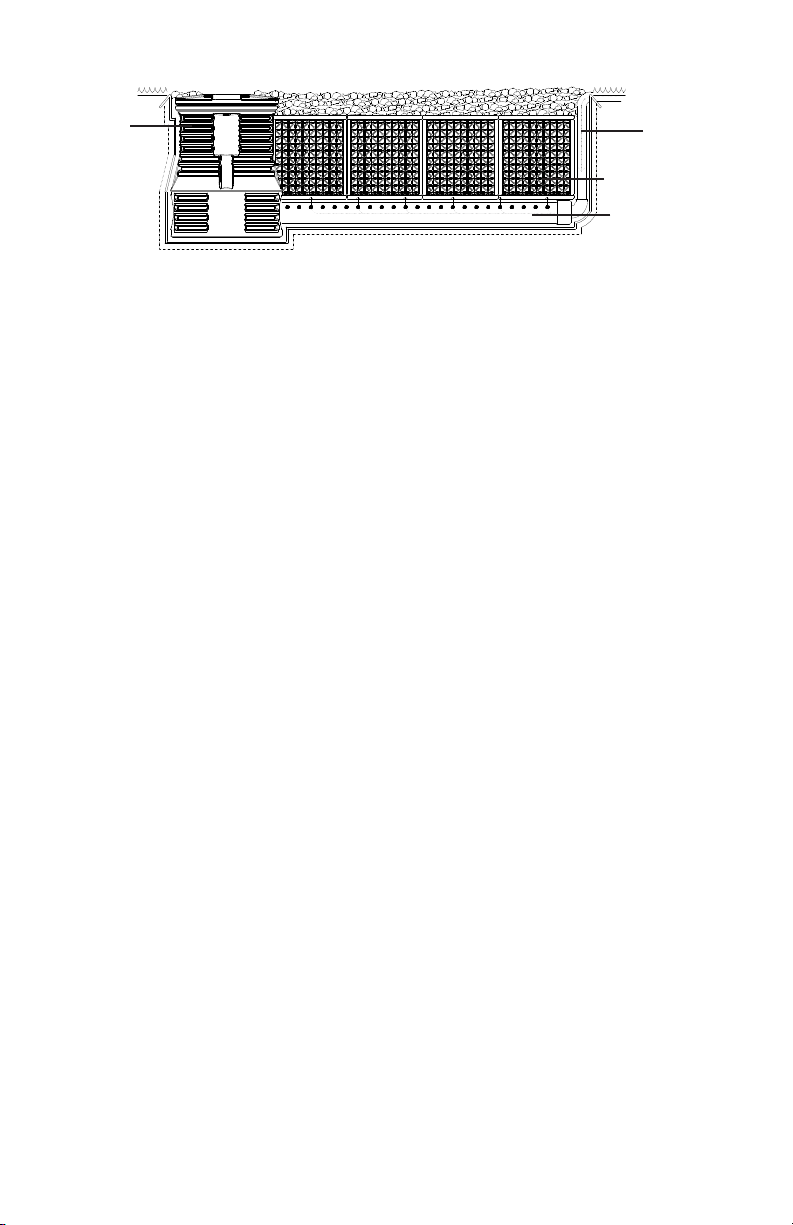

For deeper reservoirs, PV1800/PV2300 Pump
Vaults and Extensions (PV18EXT/PV23EXT)
accommodate multiple layers of Eco-Blox. Each
Pump Vault Extension equals the height of one
Eco-Blox. Use one Pump Vault Extension for
each additional layer of Eco-Blox.
4
Tamped base
Underlayment
(2 Layers)
EPDM Liner

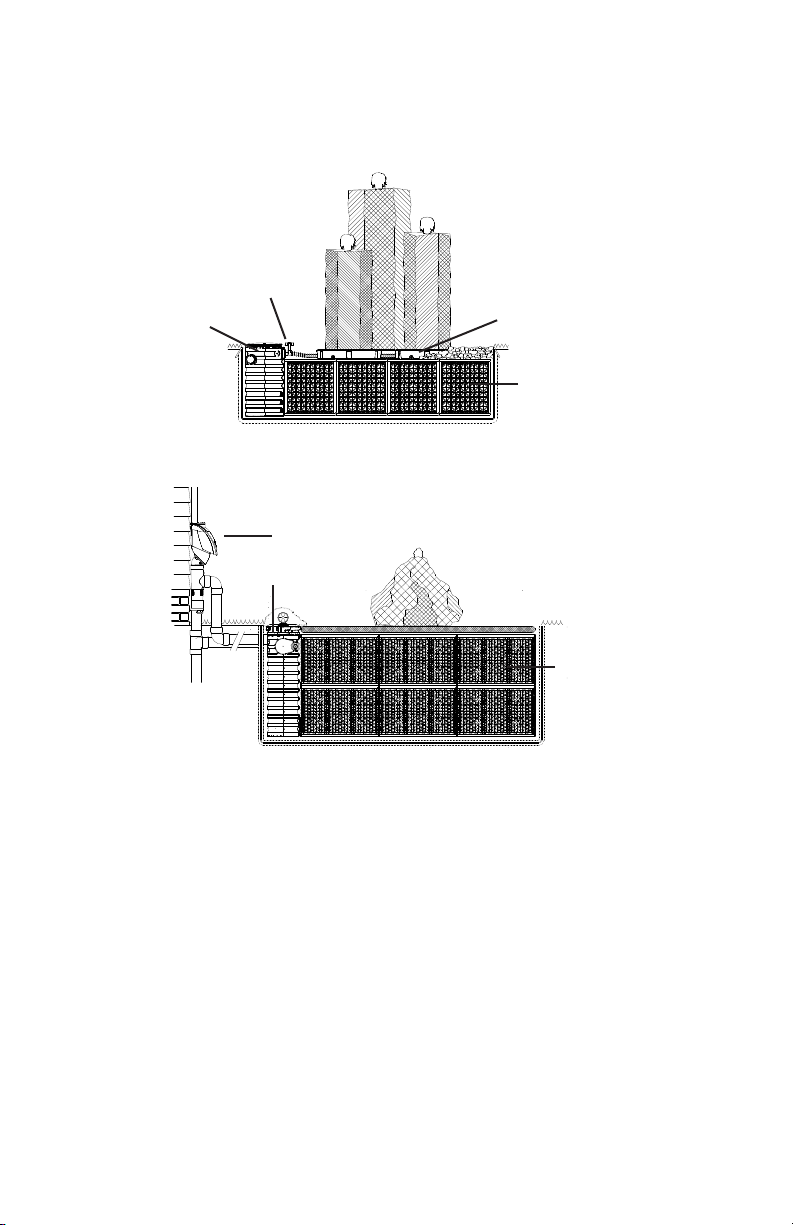

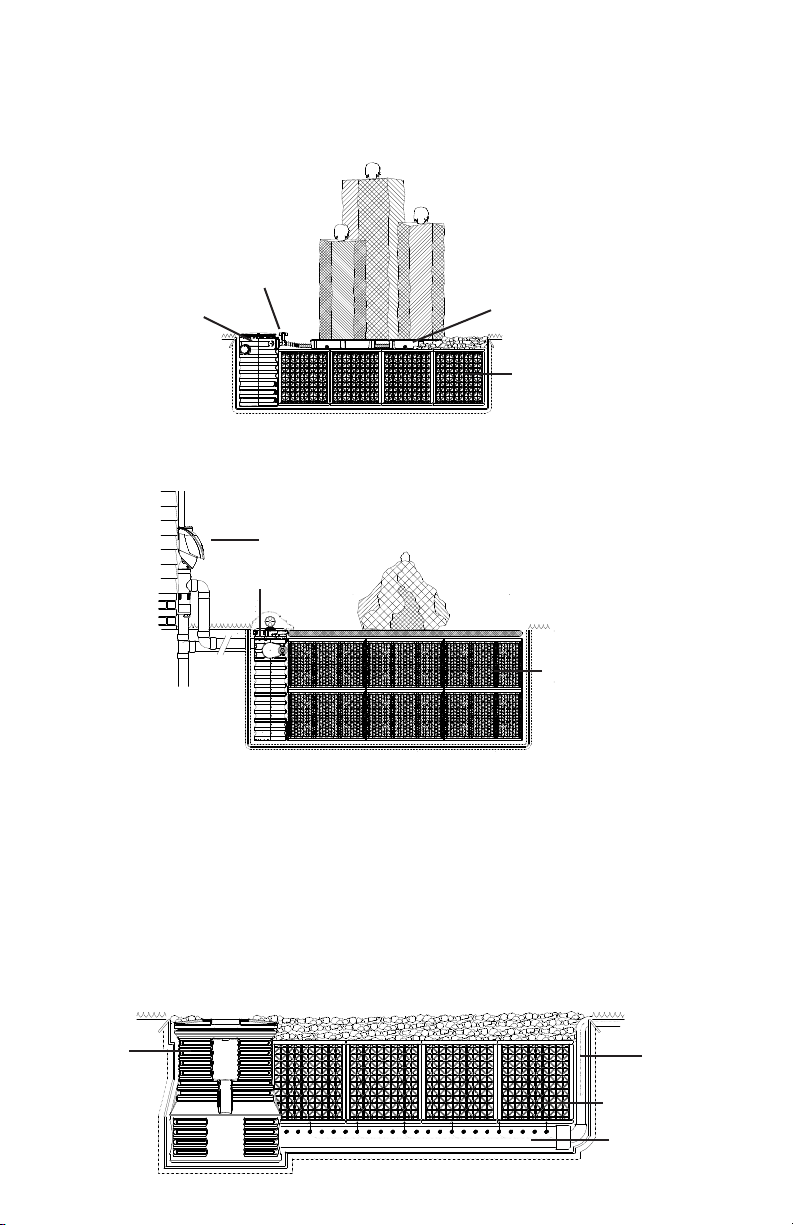

Other Applications
Eco-Blox can be used in a number of applications.
• With the PV1700 set level with the bottom of the Eco-Blox, up to six individual water
features can be plumbed to two pumps within the same Vault through double Triton
3-Way Diverters (TR3WAY).
• The sophisticated RHPV is a dedicated rainwater harvesting vault, set up for double-deep
Eco-Blox reservoirs, depth gauges, remote plumbing access and ports for both
submersible and external on-demand pumps.
• Eco-Blox excavations may be lined only with geotextile to create percolation basins that
return water to the aquifer.
• Eco-Blox are ideal for prefiltering water from weed-filled natural ponds and lakes. Their
large surface area relative to volume reduces the chance of clogging when used as intake
screens around Pump Vaults set where string algae, leaves and floating debris would
quickly clog pumps otherwise.
• Eco-Blox make excellent upflow bogs, acting as settling chambers to remove suspended
solids. When planted, Eco-Blox upflow bogs also remove dissolved organics (ammonia,
nitrites, nitrates and phosphates) that would otherwise fuel algae blooms. Their modular
design can create perimeter bogs of any length to clean up even the largest lakes, and
they can be set below waterfalls to invisibly clean and filter smaller ponds.
5
PV1700 ECORISE20
ECOBLOX
TR3WAY
ECOBLOX
RHCRU DOWNSPOUT
DIVERTER
RHPV
PV2300
ECOBLOX
INLET PIPE
6" Perforated
SDR35

HS-20 Compliance
Eco-Blox have been tested and approved for compliance with the American Association of
State Highway and Trac Ocials (AASHTO) HS-20 standard with a minimum safety factor
of 200% for every condition and depth calculated. Independent testing in a machine press
demonstrated Eco-Blox supporting over 15,000 lbs. before failure. Testing results available
upon request.
Warranty
Atlantic Eco-Blox carry a one-year warranty. This warranty is extended solely to the original
purchaser commencing from the date of original purchase receipt. A misused or abused
product voids this warranty.
This warranty excludes labor/cost of labor for removal or installation of any product.
Warranty Claims
In case of warranty claims, the complete product should be returned to the place of purchase
accompanied by original receipt.
6

Introduction
Merci d'avoir acheté ce bloc de matrice aquatique Eco-Blox Atlantic. Veuillez prendre le
temps d’examiner ce manuel avant d’utiliser le bloc. Les solutions Eco-Blox constituent le
moyen le plus rapide et le plus facile de créer des réservoirs de stockage d'eau souterrains.
Avec 96 % d'espace vide disponible pour le stockage de l'eau, Eco-Blox permet de gagner
du temps et de la main-d'œuvre en réduisant la taille du réservoir nécessaire.
Assemblage
1. Commencez l'assemblage en plaçant un grand panneau sur le sol. Lorsque l'assemblage
est terminé, ce panneau deviendra le fond de l'Eco-Blox.
2. Repérez le petit côté de l'un des quatre petits panneaux de support. Insérez les
languettes de verrouillage coulissant du côté court dans l'un des quatre canaux de
réception et faites glisser jusqu'à ce que le panneau soit bien ajusté. Alignez les trois
panneaux suivants de la même manière. Ne vous inquiétez pas de l'alignement parfait
des panneaux; les panneaux seront alignés en dernier.
3. Prenez un autre grand panneau et alignez les canaux avec les languettes sur les quatre
petits panneaux. Poussez pour enclencher les languettes, puis faites glisser le grand
panneau vers le bas, jusqu'à ce qu'il entre en contact avec le panneau inférieur.
4. Répétez pour l'autre grand panneau latéral. Assurez-vous que toutes les languettes sont
correctement insérées dans leurs canaux respectifs. Vérifiez que les panneaux latéraux
sont au même niveau que les quatre petits panneaux.
7

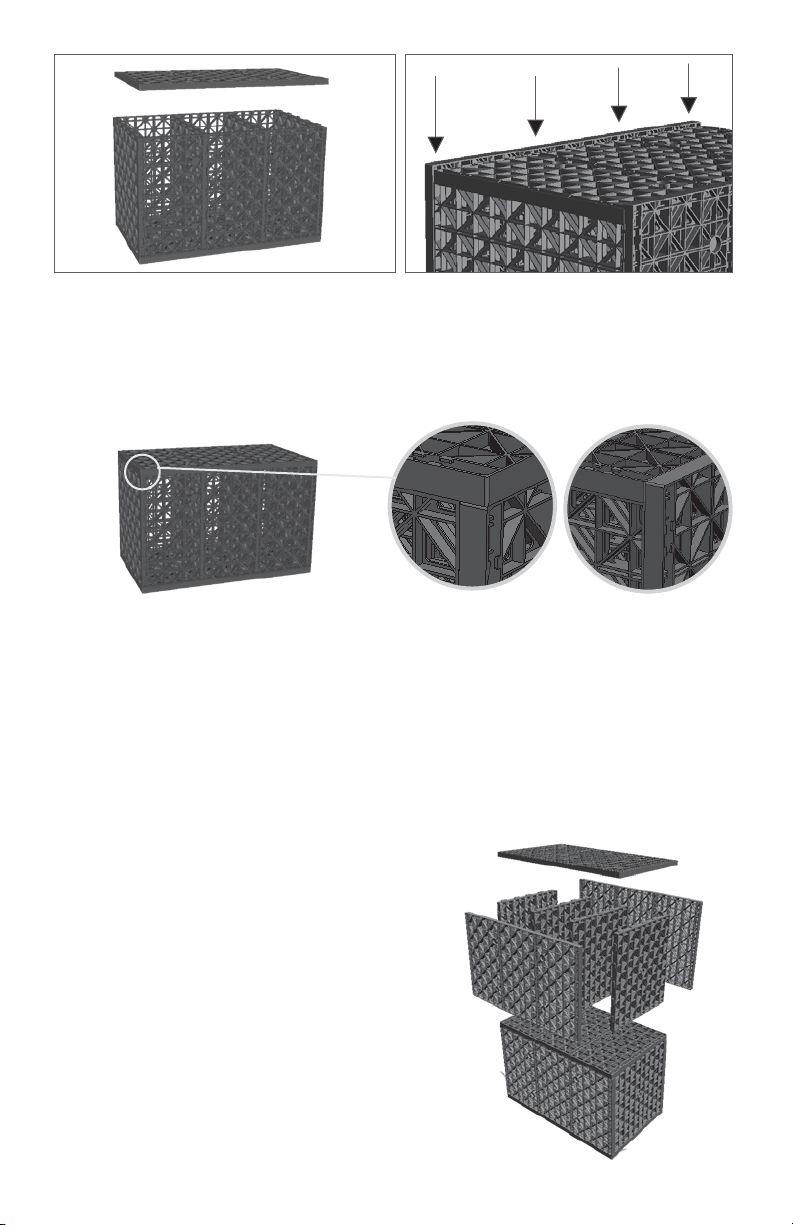

5. Installez le grand panneau supérieur en insérant les languettes de verrouillage coulissant
des quatre petits panneaux dans les canaux de réception et faites glisser jusqu'à ce que
le panneau soit bien ajusté.
6. Retournez l'Eco-Blox sur le côté et poussez vers le bas à l'endroit où les grands et les
petits panneaux se rencontrent jusqu'à ce que tous les bords soient alignés.
7. Pour terminer l'assemblage, faites pivoter l'Eco-Blox de sorte que le panneau inférieur
soit à plat sur le sol et que le panneau supérieur soit orienté vers le haut. Dans cette
position, le panneau supérieur est soutenu par les côtés ainsi que par les panneaux de
support centraux. L’EcoBlox doit toujours être installé dans cette position. Une mauvaise
installation réduit l'intégrité structurale de l'unité et peut entraîner la défaillance de
l'Eco-Blox.
Construction de plusieurs modules Eco-Blox
Commencez avec un Eco-Blox assemblé. Le panneau supérieur remplace le panneau
inférieur de l'étape 1. Commencez par installer les 4 petits panneaux de l'étape 2 sur
l'Eco-Blox fini et continuez à l'étape 7. Répétez pour les modules Eco-Blox plus grands.
Installation
Les réservoirs à matrice aquatique Eco-Blox sont
un moyen puissant et polyvalent de stocker de
l'eau sous terre, mais quelques directives doivent
être suivies pour une performance et une
longévité adéquates.
L’EcoBlox doit être orienté avec le panneau
supérieur couvrant les bords de tous les
panneaux verticaux. La pose de l'Eco-Blox sur son
extrémité ou sur son côté, avec les bords exposés
sur le dessus, permettra aux panneaux de se
découpler sous charge et éventuellement de s'eondrer.
Orientation correcte Orientation incorrecte
8

L’Eco-Blox doit être placé sur une base nivelée et bien tassée. Si la base du réservoir excavé
n'est pas fermement compactée ou inégale, les blocs peuvent se déplacer sous la charge,
déstabilisant tout ce qui est placé sur le dessus du réservoir.
Les Eco-Blox ne retiennent pas l'eau directement, ils
doivent être utilisés avec un revêtement imperméable,
généralement EPDM 45 millièmes de pouce, qui doit
être protégé contre les objets tranchants dans le sol,
les racines, les dommages causés par les rongeurs, etc.
Avant de placer le revêtement dans l'excavation,
couvrez la base tassée et les côtés du sol de
l'excavation avec une couche de sous-couche, puis
posez le revêtement dans l'excavation. Parce que tous
les bords et les coins de l'Eco-Blox sont arrondis,
l'Eco-Blox peut être posé directement sur le revêtement. Cependant, étant donné que du
gravier et des débris peuvent parfois tomber dans le réservoir, une seconde couche de
sous-couche sur le dessus du revêtement avant la pose de l'Eco-Blox assurera une sécurité et
une longévité maximales.
Les Eco-Blox sont conçus pour supporter des charges réparties massives allant jusqu'à 7 tonnes
sans s'eondrer. Cependant, les charges ponctuelles supérieures à 36 psi peuvent briser des
nervures individuelles. Par exemple, la pression exercée par un talon de botte qui saute sur
l’Eco-Blox nu peut dépasser 36 psi. Une couche de gravier de 3"/76mm sur l'Eco-Blox est tout
ce qui est nécessaire pour distribuer susamment la charge pour supporter la
circulation piétonnière.
Eco-Blox dans les systèmes sans étang
L'eau stockée dans les réservoirs Eco-Blox est généralement accessible par la voûte de la
pompe, un logement renforcé à fentes qui partage l'espace du réservoir souterrain et
abrite la ou les pompes et les raccords. Une seule couche d'Eco-Blox peut être utilisée
avec toutes les voûtes de pompe Atlantic. Les voûtes de pompe sont plus hautes que
l'Eco-Blox, de sorte que la pompe à l'intérieur sera située au point le plus bas du réservoir.
Cela aidera à protéger la pompe contre le fonctionnement à sec et maximisera le volume
utilisable du réservoir.the usable volume of the reservoir.
Pour les réservoirs plus profonds, les cavités et
les extensions de pompe PV1800/PV2300
(PV18EXT/PV23EXT) peuvent recevoir plusieurs
couches d'Eco-Blox. Chaque extension de voûte
de pompe est égale à la hauteur d'un Eco-Blox.
Utilisez une extension de voûte de pompe pour
chaque couche supplémentaire d'Eco-Blox.
Tamped base
Underlayment
(2 Layers)
EPDM Liner
9

Autres applications
L’Eco-Blox peut être utilisé dans un certain nombre d'applications.
• Avec le PV1700 posé au niveau de la partie inférieure de l'Eco-Blox, jusqu'à six pompes à
eau individuelles peuvent être raccordées à deux pompes dans la même chambre à
travers les doubles inverseurs Triton à trois voies (TR3WAY).
• Le RHPV sophistiqué est une voûte dédiée à la collecte des eaux de pluie, conçue pour les
réservoirs Eco-Blox à double profondeur, les jauges de profondeur, l'accès à la tuyauterie
à distance et les ports pour les pompes submersibles et externes à la demande.
• Les excavations d'Eco-Blox peuvent être doublées seulement de géotextile pour créer
des bassins de percolation qui retournent l'eau à l'aquifère.
• L’Eco-Blox est idéal pour le préfiltrage de l'eau des étangs et des lacs naturels remplis de
mauvaises herbes. Leur grande surface par rapport au volume réduit le risque de col
matage lorsqu'ils sont utilisés comme grille d'entrée autour des voûtes de pompe où,
autrement, les algues, les feuilles et les débris flottants obstruent rapidement les pompes.
• Les Eco-Blox font d'excellentes tourbières à écoulement ascendant, agissant comme des
chambres de décantation pour éliminer les solides en suspension. Lorsqu'elles sont
plantées, les tourbières à écoulement ascendant Eco-Blox éliminent également les
matières organiques dissoutes (ammoniac, nitrites, nitrates et phosphates) qui,
autrement, alimenteraient les proliférations d'algues. Leur conception modulaire peut
créer des tourbières périmétriques de toute longueur pour nettoyer même les plus
grands lacs, et elles peuvent être placées sous les cascades pour nettoyer de manière
invisible et filtrer les petits bassins.
10
PV1700 ECORISE20
ECOBLOX
TR3WAY
ECOBLOX
RHCRU DÉVIATEUR
DE DOWNSPOUT
RHPV

Conforme HS-20
L’Eco-Blox a été testé et approuvé pour la conformité à la norme HS-20 de l'American
Association of State Highway and Trac Agents (AASHTO) avec un facteur de sécurité
minimum de 200 % pour toutes les conditions et profondeurs calculées. Des essais
indépendants dans une machine de pressage ont démontré que l’Eco-Blox pouvait
supporter plus de 15,000lbs/6804 kg avant sa rupture. Les résultats des tests sont
disponibles sur demande.
Garantie
L’Eco-Blox Atlantic est couvert par une garantie d'un an. Cette garantie est oerte uniquement
à l'acheteur initial à compter de la date inscrite sur le reçu d’achat original. Le mauvais usage
ou l’usage abusif du produit annule cette garantie.
Cette garantie exclut les coûts de main-d’œuvre pour le démontage et l'installation de
tout produit.
Demandes d'application de la garantie
En cas de réclamations au titre de la garantie, le produit en entier doit être retourné au lieu
d'achat, accompagné du reçu original.
11
PV2300
ECOBLOX
INLET PIPE
SDR35 PERFORÉ
DE 6"/152mm

Introducción
Gracias por comprar esta matriz de bloque de agua Eco-Blox de Atlantic. Antes de usar
este bloque, tómese un momento para leer este manual. Eco-Blox proporciona la forma
más rápida y fácil de crear depósitos para almacenamiento de agua subterránea con
capacidad de soportar peso. Con un 96 % de espacio vacío disponible para almacenamiento
de agua, Eco-Blox ahorra tiempo y trabajo al reducir el tamaño del depósito requerido.
Montaje
1. Comience el montaje colocando un panel grande sobre el terreno. Cuando complete el
montaje, este panel será el fondo del Eco-Blox.
2. Ubique el lado corto de uno de los cuatro paneles de soporte pequeños. Inserte las
lengüetas deslizantes de bloqueo del lado corto en uno de los cuatro canales receptores
y deslícelas hasta que el panel esté ajustado. Alinee los siguientes tres paneles de la
misma forma. No se preocupe de alinear perfectamente los paneles, se alinearán después.
3. Tome otro panel grande y alinee los canales con las lengüetas sobre los cuatro paneles
pequeños. Empújelo para trabar las lengüetas y luego deslice hacia abajo el panel
grande hasta que haga contacto con el panel inferior.
4. Repita el procedimiento con el otro panel lateral grande. Asegúrese de que todas las
lengüetas estén insertadas correctamente en sus canales respectivos. Verifique que los
paneles laterales estén parejos con las partes superiores de los cuatro paneles pequeños.
12

5. Coloque el panel superior grande insertando las lengüetas deslizantes de bloqueo de los
cuatro paneles pequeños en los canales receptores y deslícelas hasta que el panel se ajuste.
6. Gire el Eco-Blox sobre un lado y empuje hacia abajo donde se encuentran los paneles
grandes y pequeños hasta que todos los bordes estén alineados.
7. Para completar el montaje, gire el Eco-Blox para que el panel inferior quede plano sobre
el terreno y el panel superior esté orientado hacia arriba. En esta posición, el panel
superior está sostenido por los paneles laterales y centrales. El EcoBlox siempre se debe
instalar en esta posición. La instalación inadecuada reducirá la integridad estructural de
la unidad y puede provocar la falla del Eco-Blox.
Construcción de múltiples módulos Eco-Blox
Comience con un Eco-Blox ensamblado. El panel superior reemplaza al panel inferior desde
el paso 1. Comience con la instalación de los 4 paneles pequeños del paso 2 sobre el
Eco-Blox terminado y continúe hasta el paso 7. Repita el procedimiento para módulos
Eco-Blox más altos.
Instalación
Los depósitos de matriz de agua Eco-Blox son
una forma resistente y versátil de almacenar
agua subterránea, pero se deben seguir algunas
pautas para obtener un rendimiento y
durabilidad adecuados.
El EcoBlox se debe orientar de forma que el panel
superior cubra los bordes de todos los paneles
verticales. Si se colocara el Eco-Blox sobre su
extremo o lado, con los bordes expuestos en la
parte superior, los paneles podrían desacoplarse
bajo carga y probablemente colapsarían.
Orientación correcta Orientación incorrect
13

El Eco-Blox se debe colocar sobre una base nivelada y apisonada. Si la base del depósito
excavado no está firmemente compactada o no es uniforme, los bloques pueden moverse
bajo carga, desestabilizando todo lo que esté en la parte superior del depósito.
El Eco-Blox no retiene agua directamente, se debe
usar con un revestimiento impermeable,
generalmente 45 mil EPDM, que debe protegerse
de objetos cortantes en el suelo, raíces, daño de
roedores, etc. Antes de colocar el revestimiento en
la excavación, cubra la base apisonada y los lados
del suelo de la excavación con una capa de base
para piso, luego coloque el revestimiento en la
excavación. Debido a que todos los bordes y
ángulos del Eco-Blox son redondeados, el Eco-Blox
se puede ajustar directamente en el revestimiento. Sin embargo, puesto que algunas veces
pueden caer residuos o grava filosa en el depósito finalizado, aplicar una segunda capa de la
base para piso sobre el revestimiento antes de colocar el Eco-Blox garantizará la máxima
seguridad y durabilidad.
El Eco-Blox está diseñado para soportar cargas distribuidas masivas de hasta 7 toneladas sin
colapsar. Sin embargo, las cargas puntuales superiores a 36 psi pueden romper las
nervaduras individuales. Por ejemplo, la presión ejercida por el taco de una bota al caer de un
salto sobre el Eco-Blox vacío puede exceder los 36 psi. Solo hay que colocar una capa de
grava de 3"/76mm sobre el Eco-Blox para distribuir las cargas lo suficiente y soportar el
tráfico peatonal.
Eco-Blox en sistemas sin estanque
Normalmente, se accede al agua almacenada en los depósitos Eco-Blox mediante la cámara
de bomba, una carcasa ranurada reforzada que comparte el espacio subterráneo del depósito
y aloja las bombas y las tuberías. Se puede usar una sola capa de Eco-Blox con todas las
cámaras de bomba de Atlantic. Las cámaras de bomba son más altas que el Eco-Blox, de
forma que, adentro, la bomba estará en el punto más bajo del depósito. Esto ayudará a
impedir que la bomba funcione sin agua y maximiza el volumen utilizable del depósito.
Para depósitos más profundos, las cámaras de
bomba PV1800/PV2300 y las extensiones
(PV18EXT/PV23EXT) se adaptan a múltiples
capas de Eco-Blox. Cada extensión de cámara
de bomba es equivalente a la altura de un
Eco-Blox. Use una extensión de cámara de
bomba para cada capa adicional de Eco-Blox.
14
Tamped base
Underlayment
(2 Layers)
EPDM Liner

Otras aplicaciones
El Eco-Blox se puede usar en diferentes aplicaciones.
• Con el nivel ajustado de PV1700 con el fondo del Eco-Blox, se pueden conectar hasta seis
elementos de agua individuales a dos bombas en la misma cámara mediante
desviadores de 3 vías Triton (TR3WAY).
• La sofisticada RHPV es una cámara de recolección de agua de lluvia exclusiva, creada
para depósitos Eco-Blox de doble profundidad, calibres profundos, acceso remoto a
tuberías y puertos para bombas sumergibles y bombas externas según demanda.
• Las excavaciones para Eco-Blox pueden revestirse solo con geotextiles para crear
cuencas de percolación que devuelven el agua al acuífero.
• El Eco-Blox es ideal para prefiltrar agua de estanques y lagos naturales llenos material
vegetal. Su gran área de superficie en relación con el volumen reduce la posibilidad de
que se obstruya cuando se usa como filtro de entrada alrededor de cámaras de bomba
colocadas donde las algas tipo hilo, las hojas y los residuos flotantes podrían obstruir las
bombas rápidamente.
• El Eco-Blox hace excelentes ciénagas ascendentes, que actúan como cámaras de
decantación para eliminar sólidos en suspensión. Cuando se colocan, las ciénagas
ascendentes de Eco-Blox también eliminan compuestos orgánicos disueltos (amoníaco,
nitritos, nitratos y fosfatos) que de otro modo estimularían la floración de algas. Su
diseño modular puede crear ciénagas perimetrales de cualquier longitud para limpiar
hasta los lagos más grandes, y se pueden colocar bajo las caídas de agua para que
limpien y filtren de forma discreta los estanques más pequeños.
15
PV1700 ECORISE20
ECOBLOX
TR3WAY
ECOBLOX
RHCRU DESVIADOR
BAJANTE
RHPV

1.330.274.8317
www.ATLANTICWATERGARDENS.com
Cumplimiento de la norma HS-20
Se ha probado el Eco-Blox y se lo ha aprobado por cumplir con la norma HS-20 de la
Asociación Estadounidense de Funcionarios de Autopistas Estatales y Transporte (American
Association of State Highway and Trac Ocials, AASHTO) con un factor mínimo de
seguridad del 200 % para todas las condiciones y profundidades calculadas. Las pruebas
independientes en una máquina de prensado demostraron que el Eco-Blox soporta más
de 15,000lbs/6804 kg antes de fallar. Los resultados de la prueba se encuentran
disponibles a pedido.
Garantía
El Eco-Blox de Atlantic tiene un año de garantía. Esta garantía se extiende exclusivamente al
comprador original a partir de la fecha del recibo de compra original. El uso indebido o el
maltrato del producto anulan esta garantía.
Esta garantía excluye la mano de obra y los costos de mano de obra para el retiro o la
instalación de cualquier producto.
Reclamaciones de garantía
En caso de reclamaciones relativas a la garantía, se debe devolver el producto completo al
lugar de compra junto con el recibo original.
PV2300
ECOBLOX
INLET PIPE
SDR35 PERFORADO
DE 6"/152mm
