Atlantic PGPSM-74045 User manual

PGPSM    PGPLG  
Product Manual | Manuel du Produit | Manual del Producto
1.330.274.8317
www.ATLANTIC-OASE.com
M

Introduction
Thank you for selecting the Atlantic Pond & Garden Protector. Before using this kit please
take a moment to review this manual.
The Pond & Garden Protector can be assembled in an open area away from the water
garden. Once assembled, one person can easily lift the Pond & Garden Protector to place it
in its final location.

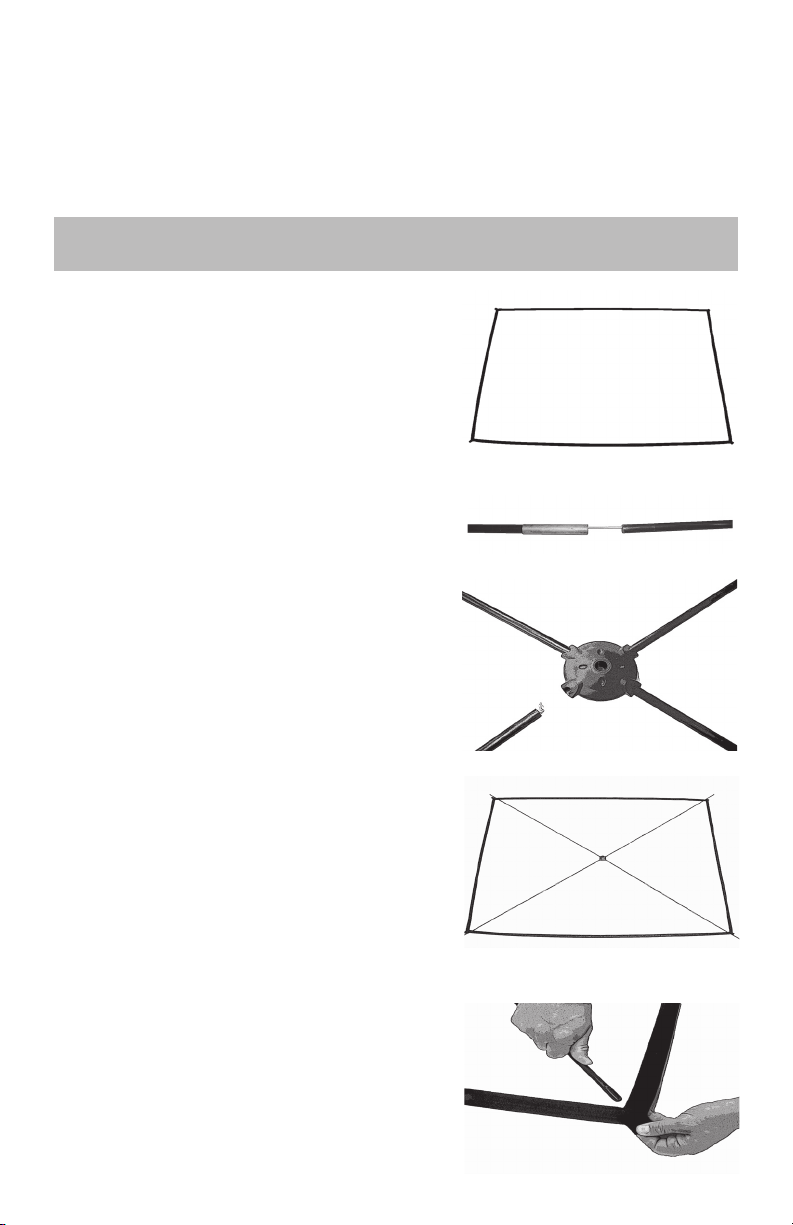

Assembly Instructions
Step 1:
Spread the Nylon Base out on the ground in
the shape of a rectangle. Make sure that the
base lays flat and that the sides are not twisted.
(Figure 1)
Step 2:
Assemble the fiberglass poles by inserting the
male end of one pole into the metal connector
of the next. The individual sections of each
fiberglass pole are strung together with an
elastic cord. This cord holds the sections
together once assembled. (Figure 2)
Step 3:
Place the Center Pole Receptor in the center of
the Nylon Base. Insert the male ends of the four
poles into each of the four holes in the Pole
Receptor. (Figure 3a) The poles should be
pointed toward the four corners of the nylon
base. If they do not point toward the corners,
rotate the Pole Receptor 90°. (Figure 3b)
Step 4:
Starting at one corner, insert the end of the pole
(with the rubber cap) into the pocket that is
sewn into the Nylon Base. Repeat this step for
the other three poles. When making the
connection at the last corner, lift the pole up as
you insert it into the pocket. This will force the
center of the structure up to create the dome
shape. (Figure 4)
2
Figure 1
Figure 2
Figure 3a
Figure 3b
Figure 4
Recommended Use: Designed for leaves and light debris. Not designed to carry heavy
snow loads.

3
Step 5:
Connect one tie-down to each of the four
fiberglass poles. The tie-downs should be
attached above the second metal connector
on each pole. Hold both ends of one tie-down
in one hand and find the center with the other
hand. Wrap the rope around the pole and insert
the ends through the loop, forming a slip knot.
(Figure 5a) Pull the knot tight. (Figure 5b) Repeat
this step for the other three poles (Remember:
tie-downs should be attached above the second
metal connector on each pole. Attaching the
tie-down above the connector will keep the knot
from sliding down the pole.)
Step 6:
Cover the Pond & Garden Protector with the net.
(Figure 6)
Step 7:
Next install two net clips on each pole.
Clips should be evenly spaced, two per pole.
Begin by installing one clip closest to the Center
Pole Receptor under the first metal connector.
Pull the excess slack out of the net before you
attach the clip. Wrap the clip around the pole and
squeeze the clip to fasten (Figure 7). Repeat this
step by securing the second clip on the pole at
the bottom of the lower metal connector.
Securing the clips on the bottoms of the metal
connectors keep them from sliding up.
Step 8:
Place Pond & Garden Protector over the water
garden.
Step 9:
Secure the Pond & Garden Protector in place
using the tie-downs and the four large tent
stakes (Figure 9). Working from a short side of the
rectangular base, pull one of the tie-downs from
the pole on the left and one from the pole on the
right, towards the ground in the middle of the
two poles. Drive a tent stake into the ground, pull
the excess slack out of the tie-downs and attach
the tie-down to the tent stake. Move to the
opposite side and repeat. Once the two ends
have been secured, the two remaining sides
should be secured in the same fashion.
Figure 5b
Figure 6
Figure 7
Figure 9
Figure 5a

• Ultra Pond Net
• Nylon Base
• Center Receptor
• (4) Fiberglass Poles
• (4) 12’ Tie-downs
• (4) Ground Stakes
• (12) Net Stakes
• (8) Net Clips
4

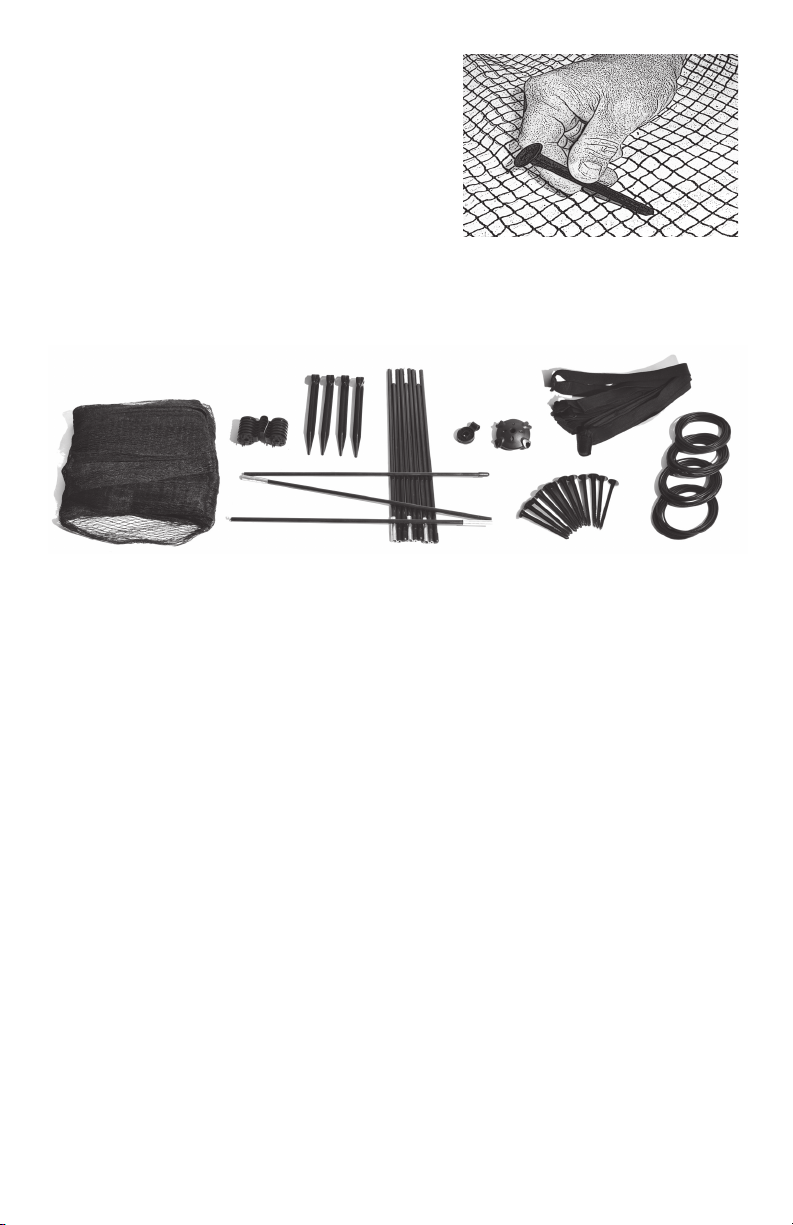

Step 10:
After the Tie Downs have been installed, secure
the net using twelve net stakes. Pull the net tight
and push the stakes through the holes in the net
as shown and into the soil.
The Atlantic Pond & Garden Protector is
intended to keep leaves and debris o of the
pond and was not designed to carry heavy
snow loads. Heavy snow loads may result in
collapse of the structure.
All parts below included.
Figure 10
Warranty
All Pond and Garden Protectors carry a one-year limited warranty. This limited warranty is
extended solely to the original purchaser commencing from the date of original purchase
receipt and is void if the Pond and Garden Protector has been misused or abused.
Warranty Claims
In case of warranty claims, return the Pond and Garden Protector to the place of purchase,
accompanied by the original receipt.

Introduction
Merci d’avoir choisi le protecteur de bassin et de jardin Atlantic. Avant d’utiliser cet
ensemble, veuillez consacrer quelques instants à parcourir ce manuel.
Le protecteur de bassin et de jardin peut être assemblé dans une zone ouverte éloignée du
jardin d’eau. Une fois le protecteur assemblé, une personne peut facilement le soulever et le
déplacer vers son emplacement final.
Instructions d’assemblage
Étape 1 :
Étendez la base de nylon sur le sol en forme de
rectangle. Assurez-vous que la base repose à plat et
que les côtés ne sont pas tordus. (Figure 1)
Étape 2 :
Assemblez les tiges en fibre de verre, en insérant
l’extrémité mâle d’une tige dans le connecteur en
métal de la tige suivante. Les sections de chaque
tige de fibre de verre sont reliées par un cordon
élastique. Ce cordon retient les sections ensemble,
une fois celles-ci assemblées. (Figure 2)
Étape 3 :
Placez le récepteur de tiges central au centre de
la base de nylon. Insérez les extrémités mâles des
quatre tiges dans chacun des quatre trous du
récepteur de tiges. (Figure 3a) Les tiges doivent être
pointées vers les quatre coins de la base de nylon.
Si elles ne le sont pas, faites pivoter le récepteur de
tiges de 90°. (Figure 3b)
Étape 4 :
À partir de l’un des coins, insérez l’extrémité de la
tige (celle avec le capuchon en caoutchouc) dans la
poche qui est cousue dans la base de nylon. Faites
de même pour les trois autres tiges. Pour la
connexion au dernier coin, relevez la tige, tout en
l’insérant dans la poche. Cela forcera le centre
de la structure à lever pour créer la forme de
dôme. (Figure 4)
Utilisation recommandée : conçu pour les feuilles et les débris légers. Non conçu pour
supporter de la neige pesante.
Figure 1
Figure 2
Figure 3a
Figure 3b
Figure 4 5

6
Étape 5 :
Connectez une attache à chacune des quatre
tiges de fibre de verre. Les attaches doivent être
jointes au-dessus du second connecteur métallique
sur chaque tige. Tenez les deux extrémités d’une
attache d’une main et repérez le centre de l’autre
main. Enroulez le cordon autour de la tige et insérez
les extrémités dans la boucle, formant ainsi un
nœud coulant. (Figure 5a) Tirez pour serrer le nœud.
(Figure 5b) Répétez cette étape pour les trois autres
tiges. (Rappel : les attaches doivent être jointes
au-dessus du second connecteur métallique sur
chaque tige. Le fait de fixer l’attache au-dessus du
connecteur empêche le nœud de glisser sur la tige.)
Étape 6 :
Recouvrez le protecteur de bassin avec le filet.
(Figure 6)
Étape 7 :
Installez ensuite deux pinces de filet sur chaque tige.
Les pinces doivent être espacées uniformément, deux
par tige. Commencez par installer une pince le plus
près possible du récepteur de tige central, sous le
premier connecteur métallique. Avant de fixer la pince,
tirez sur le filet pour éliminer le mou. Enfilez la pince
autour de la tige et appuyez dessus pour la fixer
(Figure 7). Répétez cette étape en fixant la deuxième
pince sur la tige au bas du connecteur métallique
inférieur. En immobilisant les pinces au bas des
connecteurs métalliques, on les empêche de glisser
vers le haut.
Étape 8 :
Placez le protecteur de bassin au-dessus du jardin
d’eau.
Étape 9 :
Immobilisez le protecteur de bassin à l’aide des
attaches et des quatre grands piquets de tente
(Figure 9). Placez-vous d’un côté court de la base
rectangulaire et tirez l’une des attaches de la tige
sur la gauche et l’autre de la tige sur la droite, en
direction du sol au milieu des deux tiges.
Enfoncez un piquet de tente dans le sol, éliminez
le mou des attaches et fixez l’attache au piquet de
tente. Déplacez-vous du côté opposé et répétez
la procédure. Une fois les deux extrémités
immobilisées, faites de même pour fixer les deux
côtés restants.
Figure 5b
Figure 6
Figure 7
Figure 9
Figure 5a

7
Étape 10 :
Une fois les attaches installées, sécurisez le filet à
l’aide de douze piquets de filet. Tendez le filet en
tirant dessus et insérez les piquets dans ses trous,
comme indiqué, puis dans le sol.
Le protecteur de bassin et de jardin Atlantic est
destiné à protéger le bassin des feuilles et des
débris et n’a pas été conçu pour supporter de
la neige pesante. De lourdes charges de neige
peuvent en eet provoquer l’eondrement de la
structure.
Toutes les pièces ci-dessous incluses.
• Filet de bassin
• Base en nylon
• Récepteur central
• (4) tiges en fibre de verre
• (4) attaches de 30,5 cm
• (4) piquets au sol
• (12) piquets de filet
• (8) pinces de filet
Figure 10
Garantie
Toutesl les protecteur de bassin et de jardin une garantie limitée de un ans. Cette garantie
limitée est accordée seulement à l’acheteur d’origine, et commence à la date de la facture de
l’achat d’origine, elle est caduque si le protecteur de bassin et de jardin a été démontée d’une
façon autre que celle décrite dans le manuel.
Demandes d’application de la garantie
En cas de demandes d’application de la garantie, le protecteur de bassin et de jardin doit
être renvoyée à son point d’achat accompagnée de l’original du document justificatif
de l’achat.

8
Introducción
Gracias por seleccionar el Protector para Estanques y Huertos Atlantic. Antes de usar este
kit, por favor tome su tiempo para revisar este manual.
El Protector para Estanques y Huertos puede ensamblarse en un área abierta lejos del
jardín acuático. Una vez ensamblado, una persona puede fácilmente levantar el Protector
de Estanques y Huertos para colocarlo en su lugar final.
Instrucciones de Ensamblaje
Paso 1:
Extienda la Base de Nylon en el suelo en forma de un
rectángulo. Asegúrese que la base se encuentre plana
y que los laterales no estén torcidos. (Figura 1)
Paso 2:
Ensamble los postes de fibra de vidrio insertando el
extremo macho de un poste en el conector de metal
del siguiente. Las secciones individuales de cada poste
de fibra de vidrio se enlazan con una cuerda elástica.
Esta cuerda mantiene las secciones juntas una vez que
se han ensamblado. (Figura 2)
Paso 3:
Coloque el Receptor Central de los Postes en
el centro de la Base de Nylon. Inserte los extremos
macho de los cuatro postes en cada uno de los cuatro
orificios del Receptor de Postes. (Figura 3a) Los postes
deben estar apuntando hacia las cuatro esquinas de la
base de nylon. Si no están apuntando hacia las esquinas,
gire el Receptor de Postes 90º. (Figura 3b)
Paso 4:
Comenzando por una esquina, inserte el extremo del
poste (con la tapa de caucho) en el bolsillo que está
cosido en la Base de Nylon. Repita este paso para los
otros tres postes. Al hacer la conexión en la última
esquina, levante el poste conforme lo inserta dentro
del bolsillo. Esto obliga a subir el centro de la
estructura para crear la forma de domo. (Figura 4)
Uso Recomendado: Diseñado para hojas y detritos livianos. No está diseñado para
soportar cargas pesadas de nieve.
Figura 1
Figura 2
Figura 3a
Figura 3b
Figura 4

9
Paso 5:
Coloque un amarre en cada uno de los cuatro postes
de fibra de vidrio. Los amarres deben estar sujetos por
encima del segundo conector de metal en cada poste.
Sostenga los dos extremos del amarre con una mano y
encuentre el centro con la otra mano. Coloque la
cuerda alrededor del poste y pase los extremos por el
bucle, formando un nudo corredizo. (Figura 5a)
Tire del nudo para apretar. (Figura 5b) Repita este paso
para los otros tres postes. (Recuerde: Los amarres
deben estar sujetos por encima del segundo conector
de metal en cada poste. Sujetar los amarres por
encima del conector evitará que el nudo se deslice
hacia abajo del poste.)
Paso 6:
Cubra Protector para Estanques y Huertos con la
red. (Figura 6)
Paso 7:
A continuación instale dos sujetadores de red en cada
poste. Los sujetadores deben estar espaciados
uniformemente, dos por cada poste. Comience
instalando un sujetador lo más cercano al Receptor
Central de Postes debajo del primer conector de metal.
Jale el exceso de holgura de la red antes de conectar el
sujetador. Coloque el sujetador alrededor del poste
envolviendo y oprima el sujetador para sujetarlo
(Figura 7). Repita este paso colocando el segundo
sujetador en el poste en la parte inferior del conector
de metal que está abajo. Al fijar los sujetadores en la
parte inferior de los conectores de metal evita que se
deslicen hacia arriba.
Paso 8:
Coloque Protector para Estanques y Huertos sobre
el jardín acuático.
Paso 9:
Fije Protector para Estanques y Huertos en su lugar
usando los amarres y las cuatro estacas grandes para
el toldo (Figura 9). Comenzando desde el lado más
corto de la base rectangular, jale uno de los amarres
del poste de la izquierda y uno del poste de la derecha,
hacia el suelo en medio de los dos postes. Clave una
estaca en la tierra, jale el exceso de holgura de los
amarres y una el amarre a la estaca del toldo.
Colóquese en el lado opuesto y repita el
procedimiento. Una vez que se han fijado los dos
extremos, los dos lados restantes deben fijarse de la
misma manera.
Figura 5b
Figura 6
Figura 7
Figura 9
Figura 5a

10
Paso 10:
Después de haber instalado los amarres, fije la red
usando las doce estacas para red. Jale la red estirando
y empuje las estacas a través de los orificios de la red
como se muestra e introdúzcalas en la tierra.
El Protector de Estanques y Huertos Atlantic tiene
por objeto evitar la entrada de hojas y detritos en los
estanques y no se diseñó para soportar cargas
pesadas de nieve. Cargas de gran peso de nieve
pueden ocasionar el colapso de la estructura.
Se incluyen todas las piezas indicadas abajo .
• Ultra Red para Estanques
• Base de Nylon
• Receptor Central
• (4) Postes de fibra de vidrio
• (4) Amarres de 12’
• (4) Estacas para tierra
• (12) Estacas para la red
• (8) Sujetadores de red
Figura 10
Garantía
Todas el Protector para Estanques y Huertos cuentan con una garantía limitada por uno años.
Esta garantía limitada se extiende exclusivamente al comprador original, comienza a partir de la
fecha del recibo de compra original, y se anula en cualquiera el Protector para Estanques y
Huertos se ha desmontado de manera diferente de la que se describe en este manual.
Reclamaciones de garantía
En caso de reclamaciones de garantía, el Protector para Estanques y Huertos debe
regresarse al lugar en el que se la compró, acompañada por el recibo original

1.330.274.8317
www.ATLANTIC-OASE.com
