Atlantis Land NetFly WAP 108 A02-WAP-54G(V1.1)_GX01 User manual

Where solutions begin
ISO 9001:2000 Certified Company
NetFly WAP 108
Wireless 108Mbps
Multi-Function Access Point
A02-WAP-54G
MULTILANGUAGE
QUICK START GUIDE
A02-WAP-54G(V1.1)_GX01

A02-WAP-54G
ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land Fast Swap della durata di 3
anni. Per maggiori dettagli in merito o per accedere alla documentazione completa
in Italiano fare riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis Land 3 years Fast Swap warranty. For more
detailed informations please refer to the web site www.atlantis-land.com.
For more detailed instructions on configuring and using this device, please refer to
the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land Fast Swap de 3 ans. Pour
des informations plus détaillées, référez-vous svp au site Web www.atlantis-
land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 3 Jahre Fast Swap Garantie gedeckt. Für
weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-
land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Land Fast Swap por 3 años. Para
una información más detallada, se refiera por favor al Web site www.atlantis-
land.com.

A02-WAP-54G
The award of the information is facultative, but its lack will prevent ATLANTIS
LAND® from starting the Guarantee process requested.
Copyright
The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other
names mentioned mat be trademarks or registered trademarks of their respective
owners. Subject to change without notice. No liability for technical errors and/or
omissions.
R
R
Re
e
eg
g
gi
i
is
s
st
t
te
e
er
r
r
y
y
yo
o
ou
u
ur
r
r
p
p
pr
r
ro
o
od
d
du
u
uc
c
ct
t
t!
!
!
w
w
ww
w
ww
w
w.
.
.a
a
at
t
tl
l
la
a
an
n
nt
t
ti
i
is
s
s-
-
-l
l
la
a
an
n
nd
d
d.
.
.c
c
co
o
om
m
m
Registration on the web site
www.atlantis-land.com
within 15 days from the
purchase of the product dismiss the customer
from showing a valid proof of purchase (Sale
Receipt or Invoice) in case of the request of
intervention. For further information we invite
you to look at our web site at the section
WARRANTY.

MULTILANGUAGE QUICK START GUIDE
A02-WAP-54G 4
ITALIANO
1.1 Contenuto della confezione ................................................................... 8
1.2 I LED frontali .......................................................................................... 8
1.3 Le porte posteriori .................................................................................. 9
1.4 Cablaggio............................................................................................... 9
1.5 Settaggi di Default................................................................................ 10
1.6 Configurazione di IE............................................................................. 10
1.7 Configurazione del PC ......................................................................... 11
Configurazione del PC in Windows 95/98/ME....................................... 11
Configurazione del PC in Windows NT4.0 ............................................ 11
Configurazione del PC in Windows 2000 ............................................. 11
Configurazione del PC in Windows XP ................................................ 12
Configurazione del PC in Windows Vista ............................................. 12
1.8 Configurazione dell’Access Point......................................................... 13

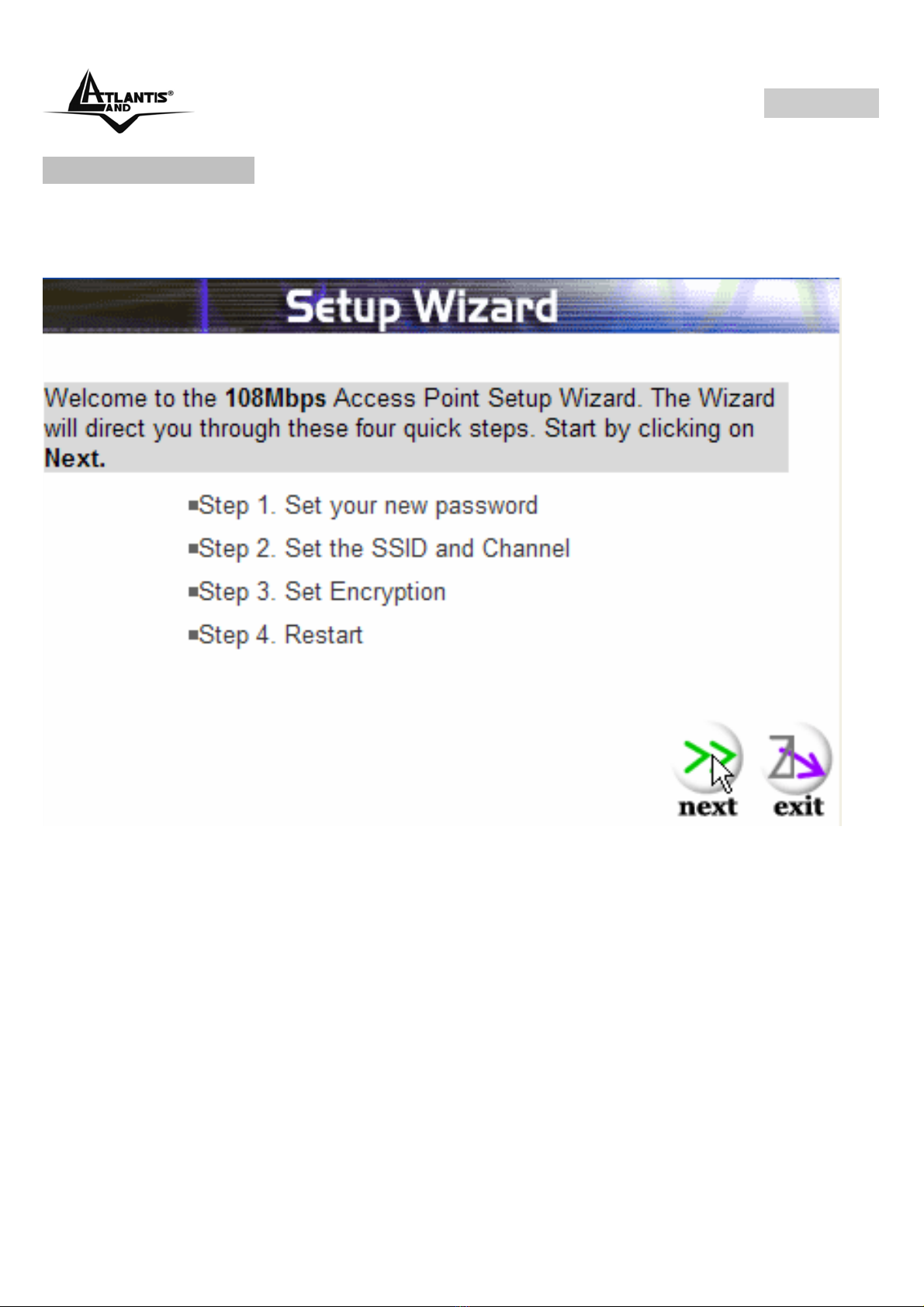

Quick Wizard Setup............................................................................... 14
1.9 Supporto Offerto................................................................................... 18
ENGLISH
1.1 Package contents................................................................................. 21
1.2 The Front Panel LEDs ......................................................................... 21
1.3 The Rear Ports..................................................................................... 22
1.4 Cabling................................................................................................. 22
1.5 Default Settings.................................................................................... 23
1.6 IE Configuration ................................................................................... 24
1.7 TCP/IP Configuration ........................................................................... 24
Configuring PC (Windows 95/98/ME).................................................... 24
Configuring PC (Windows NT4.0) ....................................................... 25
Configuring PC (Windows 2000) .......................................................... 25
Configuring PC (Windows XP) ............................................................ 25
Configuring PC (Windows Vista) ......................................................... 26
1.8 Browser configuration .......................................................................... 26
Quick Wizard Setup............................................................................... 27
FRANCAIS
1.9 Product Support ................................................................................... 31
1.1 Contenu de la boîte.............................................................................. 34
1.2 Face avant ........................................................................................... 34

MULTILANGUAGE QUICK START GUIDE
A02-WAP-54G 5
1.3 Face arrière.......................................................................................... 35
1.4 Câblage................................................................................................ 35
1.5 Configuration initiale ............................................................................ 36
1.6 Configuration du TCP/IP ...................................................................... 36
Configuration sous Windows 95/98/ME................................................. 36
Configuration sous Windows NT4.0 ...................................................... 37
Configuration sous Windows 2000 ...................................................... 37
Configuration sous Windows XP ......................................................... 37
Configuration sous Windows Vista...................................................... 38
1.7 Vérification ........................................................................................... 38
1.8 Configuration avec le Browser............................................................. 39
Quick Wizard Setup............................................................................... 40
1.9 Support................................................................................................. 44
APPENDIX
APPENDIX A: Regulatory Domains........................................................... 46
APPENDIX B: Technical Features............................................................. 47
A02-WAP-54G(V1.1)_GX01(V1.0 May 2007)

ITALIANO
A02-WAP-54G 6
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli
errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni.
Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o
incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del
manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è
soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non
deve essere interpretato come un impegno da parte di Atlantis Land spa che non
si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in
questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o
trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o
meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di
salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso
permesso scritto da parte di Atlantis Land spa. Tutti i nomi di produttori e dei
prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono
usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi
proprietari.
Restrizioni di responsabilità CE/EMC
Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in
conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.
Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce
il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato
in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in
particolari circostanze, potrebbe essere possibile che detti limiti possano essere
superati se utilizzato con apparecchiature non prodotte nel rispetto della
certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore
siano al di fuori delle tolleranze. In questo caso l’utilizzatore è responsabile della
“compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel
caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.
CE Mark Warning
Questo dispositivo appartiene alla classe B. In un ambiente domestico il dispositivo
può causare interferenze radio, in questo caso è opportuno prendere le adeguate
contromisure.
ATTENZIONE
Lasciare almeno 30cm di distanza tra le antenne del dispositivo e l’utilizzatore.

ITALIANO
A02-WAP-54G 7
Dichiarazione di Conformità
Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE
del parlamento Europeo e della Commissione Europea, a proposito di
apparecchiature radio e periferiche per telecomunicazioni e loro mutuo
riconoscimento. Dopo l’installazione, la periferica è stata trovata conforme ai
seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità
elettromagnetica) ed EN 60950(sicurezza). Questa apparecchiatura può pertanto
essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi
dove viene applicata la Direttiva 1999/5/CE, senza restrizioni eccezion fatta per:
Francia:
Se si utilizza all’aperto tale dispositivo, la potenza in uscita è limitata (potenza e
frequenza) in base alla tabella allegata. Per informazioni ulteriori consultare
www.art-telecom.fr.
Luogo Banda di
Frequenze(MHz)
Potenza (EIRP)
Chiuso (senza
restrizioni)
2400-2483,5 100mW(20dBm)
Aperto 2400-2454
2454-2483,5 100mW(20dBm) 10mW(10dBm)
Se l’uso di questa apparecchiatura in ambienti domestichi genera interferenze, è
obbligo dell’utente porre rimedio a tale situazione.
Italia:
Questa periferica è conforme con l’Interfaccia Radio Nazionale e rispetta i requisiti
sull’Assegnazione delle Frequenze. L’utilizzo di questa apparecchiatura al di fuori di
ambienti in cui opera il proprietario, richiede un’autorizzazione generale. Per
ulteriori informazioni si prega di consultare: www.comunicazioni.it.

ITALIANO
A02-WAP-54G 8
Questo manuale è inteso come una guida rapida, pertanto per ulteriori
dettagli sulla configurazione fare riferimento al manuale esteso presenti sul
CDRom allegato.
1.1 Contenuto della confezione
Atlantis Land Wireless 108Mbps Multi-Function Access Point , CD-Rom contenente
il manuale, Guida di Quick Start, antenna esterna da 2 dBi, Alimentatore esterno
(5V, 2.4A).
1.2 I LED frontali
LED INFORMAZIONE
POWER Acceso quando connesso alla rete elettrica.
LAN
Acceso quando connesso ad un dispositivo Ethernet.
Verde= connessione a 10 o 100Mbps.
Lampeggiante quando vi è trasmissione/ricezione.
WLAN Acceso lampeggiante quando il modulo wireless è correttamente
caricato e/o in caso di trasmissione/ricezione.

ITALIANO
A02-WAP-54G 9
1.3 Le porte posteriori
PORTE UTILIZZO
Reverse SMA
Collegare l’antenna fornita in dotazione.
Reset Dopo che il dispositivo è acceso, premere per effettuare il
reset per una decina di secondi, rilasciare e questo punto
il bottone. Tutti i LED si accenderanno e poi il sistema
effettuerà un reboot caricando i parametri di default.
Premere invece per un paio di secondi per effettuare il
reboot dell’apparato.
LAN
Connettere con un cavo UTP.
POWER Jack
Connettere l’alimentatore a questo jack.
1.4 Cablaggio
Anzitutto collegare alla porta RJ45 un PC della Lan oppure uno Switch. Infine
collegare l’alimentatore all’Access Point ed alla presa elettrica. Una volta effettuati
tutti i collegamenti il prodotto effettuerà una diagnostica la cui durata è di circa una
trentina di secondi. Terminata questa fase il Led POWER sarà acceso verde fisso. I
Led LAN/WLAN saranno accesi (a seconda dei collegamenti fatti) o lampeggianti .
In figura è possibile osservare una tipica installazione domestica.

ITALIANO
A02-WAP-54G 10
1.5 Settaggi di Default
Prima di iniziare la configurazione dell’Atlantis Wireless 108Mbps Access Point è
necessario conoscere quali siano i settaggi di default. Lasciando questi settaggi e
impostando i PC con IP fisso (come da istruzioni seguenti) è possibile utilizzare
l’Atlantis Wireless 108Mbps Access Point in pochissimo tempo. Per una
configurazione più dettagliata fare riferimento al manuale presente sul CD. Le
configurazioni di Default dell’Atlantis Wireless 108Mbps Access Point sono:
•Username:admin
•Password: admin
•Indirizzo IP LAN: (192.168.1.1), Subnet Mask (255.255.255.0)
•DHCP Server: disabilitato
•SSSID= default, Channel=6, WEP/WAP=disabilitato
1.6 Configurazione di IE
A questo punto è necessario lanciare IE, andare nel menù strumenti, poi scegliere
la sezione Connessioni e spuntare una delle seguenti voci:
•Non utilizzare mai connessioni remote
•Usa connessione remota se non è disponibile una connessione di rete

ITALIANO
A02-WAP-54G 11
1.7 Configurazione del PC
Configurazione del PC in Windows 95/98/ME
1. Andare in Start/Settings/Control Panel. Cliccare 2 volte su Network e
scegliere Configuration.
2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network Interface Card (NIC) del
PC.
3. Cliccare su Properties.
4. Selezionare l’opzione Specify an IP address (dopo aver scelto IP Address)
ed introdurre un indirizzo IP del tipo 192.168.1.x (X compreso tra 2 e 254
escluso 1 che è l’IP utilizzato del Wireless Multi-Function AP) e subnet mask
255.255.255.0.
5. Andare su DNS Configuration.
6. Selezionare l’opzione Enable DNS ed introdurre l’indirizzo IP del server
DNS. Premere su OK per terminare la configurazione.
Riavviare il PC affinché i cambiamenti abbiano effetto.
Configurazione del PC in Windows NT4.0
1. Andare su Start/Settings/ Control Panel. Cliccare per due volte su
Network e poi cliccare su Protocols .
2. Selezionare TCP/IP Protocol e poi cliccare su Properties.
3. Selezionare l’opzione Specify an IP Address e ed introdurre un indirizzo IP
del tipo 192.168.1.x (X compreso tra 2 e 254 escluso 1 che è l’IP utilizzato
del Wireless Multi-Function AP)e subnet mask 255.255.255.0. Premere OK
per terminare.
Configurazione del PC in Windows 2000
1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network
and Dial-up Connections.
2. Cliccare due volte su Local Area Connection.
3. In Local Area Connection Status cliccare Properties.

ITALIANO
A02-WAP-54G 12
4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
5. Selezionare l’opzione Use the Following IP address ed introdurre un
indirizzo IP del tipo 192.168.1.x (X compreso tra 2 e 254 escluso 1 che è l’IP
utilizzato del Wireless Multi-Function AP) e subnet mask 255.255.255.0.
6. Successivamente scegliere Use the Following DNS server address
(chiedere tale informazione al proprio ISP) ed introdurre l’indirizo IP dei
server DNS.
7. Premere su OK per terminare la configurazione
Configurazione del PC in Windows XP
1. Andare su Start e poiPannello di Controllo. Cliccare due volte su
Connessioni di rete (passa alla visualizzazione Classica).
2. Cliccare due volte su Connessione alla rete Locale (LAN).
3. Cliccare su Proprietà.
4. Selezionare Protocollo Internet (TCP/IP) e cliccare su Proprietà.
5. Selezionare l’opzione Utilizza il seguente indirizzo IP ed introdurre un
indirizzo IP del tipo 192.168.1.x (X compreso tra 2 e 254 escluso 1 che è l’IP
utilizzato del Wireless Multi-Function AP) e subnet mask 255.255.255.0.
6. Successivamente Utilizza i seguenti server DNS (chiedere tale
informazione al proprio ISP) ed introdurre l’indirizzo IP dei server DNS.
7. Premere su OK per terminare la configurazione.
Configurazione del PC in Windows Vista
1. Andare su Start e poi Panello di Controllo. Cliccare due volte su Centro
Connessioi di rete e Condivisioni (in Visualizzazione Classica).
2. Cliccare due volte su gestisci Connessione di Rete.
3. Cliccare 2 volte su Local Area Connection Status e poi cliccare su
Continua(per continuare è necessaria l’utorizzazione dell’utente).
4. Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare
su Proprietà.

ITALIANO
A02-WAP-54G 13
5. Selezionare l’opzione Utilizza il seguente indirizzo P ed introdurre un
indirizzo IP del tipo 192.168.1.x (X compreso tra 2 e 254 escluso 1 che è l’IP
utilizzato del Wireless Multi-Function AP) e subnet mask 255.255.255.0.
6. Successivamente Utilizza i seguenti indirizzi server DNS (chiedere tale
informazione al proprio ISP) ed introdurre l’indirizzo IP dei server DNS.
7. Premere su OK per terminare la configurazione.
1.8 Configurazione dell’Access Point
Digitare nel browser web il seguente indirizzo IP: http://192.168.1.1 e premere il
tasto invio.
Utilizzare admin (come nome utente) e admin (come password). Premere OK per
continuare.
Apparirà a questo punto la configurazione Wizard che consente una configurazione
guidata dell’apparato. Chiudendo la Wizard è possibile accedere al Menù
Principale dove è possibile configurare dettagliatamente il dispositivo (si rimanda al
manuale completo presente su CDRom). Nel caso il Wizard non partisse
automaticamente è sufficiente cliccare sull’apposita voce per avviarla.

ITALIANO
A02-WAP-54G 14
Quick Wizard Setup
Grazie a questo Wizard è possibile configurare il dispositivo in brevissimo tempo.
Apparirà l’immagine di sotto (qualora non fosse così, cliccare sul bottone Wizard).
Cliccare su Next per proseguire.

ITALIANO
A02-WAP-54G 15
Step 1: Modifica Password
E’ possibile adesso cambiare la password di accesso, cliccare poi su Next per
passare al prossimo step.

ITALIANO
A02-WAP-54G 16
Step 2: Set Wireless LAN connection
Introdurre il valore di SSID (deve essere identico in tutti i dispositivi) e scegliere il
canale su cui opererà il dispositivo.

ITALIANO
A02-WAP-54G 17
Step 3: Set WEP Encryption
Per abilitare la cifratura WEP spuntare enable, scegliere la lunghezza della chiave
WEP tra 64 e 128 bit ed immettere la chiave nel campo Key. Cliccare su Next per
proseguire.
Step 4: Restart
Cliccare, nella schermata seguente, su Restart (e poi su Close) per rendere
permanenti i nuovi settaggi.

ITALIANO
A02-WAP-54G 18
1.9 Supporto Offerto
Per ogni problema con questo dispositivo consultare il manuale completo fornito a
corredo sul CDRom.
Per qualunque altro problema o dubbio (prima è opportuno munirsi del seriale e
codice prodotto) è possibile contattare l’help desk telefonico (02/93907634) gratuito
di Atlantis Land che fornirà assistenza da lunedì al giovedì dalle 9:00 alle 13:00 e
dalle 14:00 alle 18:00 ed il venerdì dalle 9:00 alle 13:00. E’ possibile anche
utilizzare il fax [phone]) la posta elettronica ([e-mail]) per
esporre eventuali domande o problemi.
Atlantis Land SpA
Viale De Gasperi 122
20017 Mazzo di Rho (MI)
Tel: [phone] (Fax: [phone])
Help Desk :+39.(0)2.93907634

ENGLISH
A02-WAP-54G 19
Copyright Statement
No part of this publication may be reproduced, stored in a retrieval system, or
transmitted in any form or by any means, whether electronic, mechanical,
photocopying, recording or otherwise without the prior writing of the publisher.
Windows™ 98SE/2000/ME/XP are trademarks of Microsoft® Corp. Pentium is
trademark of Intel. All copyright reserved.
The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other
names mentioned mat be trademarks or registered trademarks of their respective
owners. Subject to change without notice. No liability for technical errors and/or
omissions.
Wireless LAN, Health and Authorization for use
Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The
energy levels of these emissions however are far much less than the
electromagnetic energy emissions from wireless devices like for example mobile
phones. Wireless LAN devices are safe for use frequency safety standards and
recommendations. The use of Wireless LAN devices may be restricted in some
situations or environments for example:
·On board of airplanes, or
·In an explosive environment, or
·In case the interference risk to other devices or services is perceived or identified
as harmful
In case the policy regarding the use of Wireless LAN devices in specific
organizations or environments (e.g. airports, hospitals, chemical/oil/gas industrial
plants, private buildings etc.) is not clear, please ask for authorization to use these
devices prior to operating the equipment.
Regulatory Information/disclaimers
Installation and use of this Wireless LAN device must be in strict accordance with
the instructions included in the user documentation provided with the product. Any
changes or modifications made to this device that are not expressly approved by
the manufacturer may void the user’s authority to operate the equipment. The
Manufacturer is not responsible for any radio or television interference caused by
unauthorized modification of this device, of the substitution or attachment.
Manufacturer and its authorized resellers or distributors will assume no liability for
any damage or violation of government regulations arising from failing to comply
with these guidelines.
CE Mark Warning
This is a Class B product. In a domestic environment, this product may cause radio
interference, in which case the user may be required to take adequate measures.
CE in which Countries where the product may be used freely:

ENGLISH
A02-WAP-54G 20
Germany, UK, Italy, Spain, Belgium, Netherlands, Portugal, Greece, Ireland,
Denmark, Luxembourg, Austria, Finland, Sweden, Norway and Iceland.
France: except the channel 10 through 13, law prohibits the use of other channels.
CE/EMC Restriction of Liability
The product described in this handbook was designed, produced and approved
according to the EMC-regulations and is certified to be within EMC limitations.
If the product is used in an uncertified PC, the manufacturer undertakes no
warranty in respect to the EMC limits. The described product in this handbook was
constructed, produced and certified so that the measured values are within EMC
limitations. In practice and under special circumstances, it may be possible, that
the product may be outside of the given limits if it is used in a PC that is not
produced under EMC certification. It is also possible in certain cases and under
special circumstances, which the given EMC peak values will become out of
tolerance. In these cases, the user himself is responsible for compliance with the
EMC limits.
Declaration of Conformity
This equipment has been tested and found to comply with Directive 1999/5/CE of
the European Parliament and of the Council on radio equipment and
telecommunications terminal equipment and the mutual recognition of their
conformity. After assessment, the equipment has been found to comply with the
following standards: EN 300.328 (radio), EN 301 489-1, EN 301 489-17
(electromagnetic compatibility) and EN 60950 (safety). This equipment may be
used in all European Union contries and in all countries applying Directive
1999/5/CE, without restriction, with the exception of the following countries:
France:When this equipment is used outdoors, output power is limited to within the
frequency bans listed on the chart. For more info, consult the website www.art-
telecom.fr.
Location Frequency Band
(MHz) Power (EIRP)
Indoor (no restriction) 2400-2483,5 100mW(20dBm)
Outdoor 2400-2454
2454-2483,5 100mW(20dBm) 10mW(10dBm)
Italy: For more info, consult the website www.comunicazioni.it
