ATOMSTACK A5 User manual

English
Deutsche
Français
Italiano
Español
Polskie

Step1
Installation Manual:
1. Find the four large profiles in the picture
above, place the four profiles as shown, and
pay attention to the direction of the profiles.
2. Tighten the M5 screw in the shaft, and
judge whether you have installed it correctly
through the enlarged view details.
Nota:
a. Place the screws, but do not tighten them.
b. Then tighten the screws diagonally.
c. Tools required, M5 Allen key+M5 screws.
Logo side
up
The hole side faces
outward
Cut side
outward
X
Y
Tick mark font
direction
Step1 Required components:

Step2
Installation Manual:
1.Push the X-axis component into the base
frame in the direction shown in the figure. Adjust
the eccentric nut appropriately.
2.Install the control box as shown.
3. Use an M5 Allen key to install 3 Support
gasket.
Control box *1 M5 screws*8 Support gasket
*3
X-axis components*1
Step2 Required
components:
1
1
2
3
3
3
The guide rail passes through
the middle of the 3 rollers.
Loosen the distance between
the upper and lower guide
wheels appropriately.
Y
X

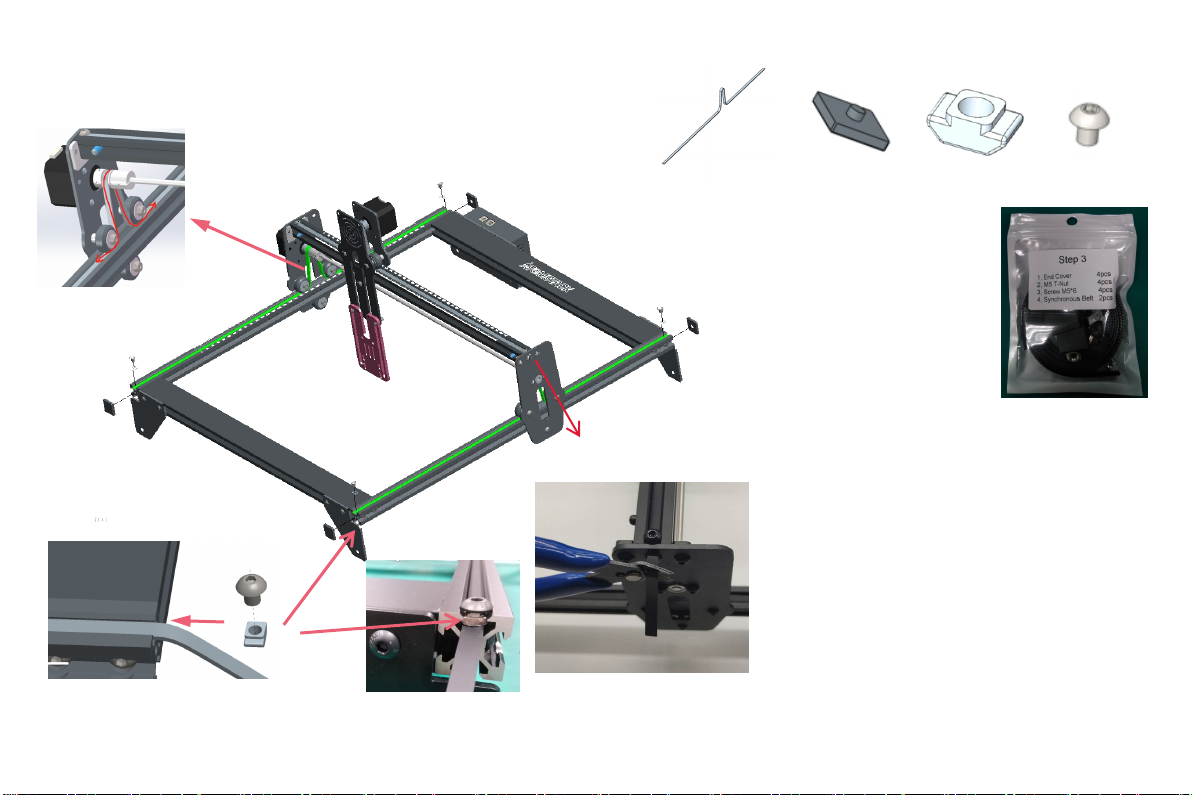

Step3
Installation Manual:
1. Install two synchronous belts as shown in the figure.
First tighten one end with a T-nut, then pass the other
end through the roller on the X-axis assembly as shown
in the figure, and finally tighten the other end and fix it
with a T-nut.
2. T-nut fixing method (Push the T-nut from the groove on
the end of the profile, and then use the screw to tighten
the T-nut), the T-nut is as close to the end of the profile
as possible, and cut off the excess belt.
3. Cover the profile end cover (the side of the end cap
with protrusions is facing down)
TIPS:
The installation of the Y-axis synchronous belt can refer
to the installed synchronous belt on the X-axis
assembly.Determine whether the timing belt is tight
enough: press the position shown in Figure 4 with your
fingers, and if there is no obvious deformation, it is tight
enough. If the deformation is large, loosen one end of
the T-nut and tighten the timing belt, and then tighten the
T-nut.
1
3
3
3
3
Type T Nut *4 Type T Nut Lock
screws*4
2
Profile end cover *4
Synchronous belt *2
Step3 Required
components:
4
Tighten the T nut
and cut off the
excess belt.
5

Step4
Installation Manual:
1. Fix the laser head on the slider board
with M5*8 countersunk head screws. The
screws must be tightened.
2. Insert the green protective covers on the
left and right sides.
3. Insert the front green protective cover.
4. Fix the front protective cover with M5*14
flat round head screws.
1
2
3
4
1
1
2
3
4
Y
X
Front protective
cover *1
Protective covers on both sides
*2 Laser head *1
M5*14 Flat round head
screw*1
M5*8 Countersunk screw
*2
Step4 Required components:

Installation Manual:
1. As shown in the figure, fix the Y-axis limit
column with M3*14 screws on the left slide rail.
2. Adjust the eccentric nut to ensure that the X-
axis and Y-axis move smoothly without shaking.
TIPS：
How to determine the tightness of eccentric nuts?
Under the condition of ensuring that the bracket does
not shake, you can lift one end of the machine to an
angle of 45 degrees with the horizontal plane, and
release the X-axis or Y-axis bracket from a high
place. If the bracket can slide at a constant speed to
the end, the tightness is suitable.
Y
X
M3*14Screw*2 Y-axis limit column *2
Step5 Required components:
Step5
Use a wrench to turn the eccentric
nut to adjust the tightness of the
guide wheel and the guide rail

S t e p 6 I n s t a l l a t i o n o f t e r m i n a l b l o c k s a n d c a b l e
bundle
Installation Manual:
1. Insert the three wire terminals as shown
2. As shown in the figure, tie the machine
fixing hole and the cable bundle with a cable
tie to prevent the wire terminal from
loosening.
1
2

Customer Service:
Ø For detailed warranty policy,please visit
our official website at:
www.atomstack3d.com
Ø For Laser Engraver technical support
and service,please email:
[e-mail]
Manufacturer: Shenzhen AtomStack Technologies Co., Ltd.
Address: AB301,New Chabridge Industrial Park,No.3,Baolong 6th
Rd.,Longgang Dist,Shenzhen,Guangdong,CHINA 518116
View the multilingual
instructions here:
Scanner APP:
QR Code Reader
/Barcode Scanner
or any APP with
scanner

AT O M S TA C K
L a s e r g r a v u r m a s c h i n e
I n s t a l l a t i o n A n w e i s u n g
English
Deutsche
Français
Italiano
Español
Polskie

Schritt 1
Installationsmethode:
1. Suchen Sie zuerst die vier großen Profile im
obigen Bild, platzieren Sie die vier Profile wie
gezeigt und achten Sie auf die Richtung der
Profile.
2. Platzieren Sie die Profile, indem Sie die
Details des Bildes vergrößern. Ziehen Sie die
M5-Schraube in der Welle fest und beurteilen
Sie anhand der vergrößerten Detail, ob Sie sie
richtig installiert haben.
WICHTIGE TIPPS：
a. Alle Schrauben sollten zuerst angezogen
werden, aber nicht festziehen
b. Ziehen Sie dann die Schrauben diagonal an.
C. Erforderliches Werkzeug, Inbusschlüssel M5
+ Schraube M5
Seite mit
Seidendruckte LOGO
zeigt nach oben
Die Seite mit den Löchern zeigt
nach außen
Die Seite mit dem
Schneiden zeigt nach
außen
X
Y
Achten auf die
Schriftrichtung
der Häkchen
Schritt 1 Erforderliche Komponenten ：

Sc h r i t t 2
Installationsanleitung:
1. Schieben Sie die X-Achsen-Komponent in
der in der Abbildung gezeigten Richtung in den
Rahmen der Basis. Wenn die Rolle und das
Profil während des Installationsvorgangs zu fest
sind, können Sie die Exzentermutter
ordnungsgemäß lösen und dann die Dichtheit
der Exzentermutter einstellen, nachdem die
gesamte Montage abgeschlossen ist.
2. Installieren Sie den Schaltkasten wie in der
Abbildung gezeigt.
3. Installieren Sie abschließend 3 Stützfüße mit
Inbusschlüssel M5.
Kontrollkasten*1 M5-Schrauben*8 Stützfüße*3
X-Achsen-Komponent *1
Schritt 2 Erforderliche Komponenten ：
1
1
2
3
3
3
Die Führungsschiene verläuft durch die Mitte der 3 Rollen. Wenn
sie während des Einbaus zu fest ist, lösen Sie den Abstand
zwischen den oberen und unteren Führungsrädern entsprechend
Y
X

Schritt 3
Installationsanleitung:
1. Installieren Sie zwei Synchronriemen wie in der Abbildung
gezeigt (ziehen Sie zuerst ein Ende mit einer T-Mutter fest,
führen Sie dann das andere Ende durch die Rolle an der X-
Achsen-Komponent und ziehen Sie schließlich das andere
Ende fest und befestigen Sie es mit einer T-Mutter).
Installieren Sie es auf die gleiche Weise ein anderer
Zahnriemen.
2. Befestigungsmethode für die T-Mutter (drücken Sie die T-
Mutter aus der Nut an der Endfläche des Profils und ziehen
Sie die T-Mutter dann mit einer Schraube fest). Die T-Mutter
befindet sich so nahe wie möglich am Ende des Profils und der
überschüssige Riemen wird abgeschnitten.
3. Decken Sie die Profilendkappe ab (die Seite der Endkappe
mit den Vorsprüngen zeigt nach unten).
TIPPS：
Die Installation des Y-Achsen-Synchronriemens kann sich auf den auf
der X-Achsen-Komponent installierten Synchronriemen beziehen.
Stellen Sie fest, ob der Synchronriemen fest genug ist, und drücken
Sie mit den Fingern auf die in Abbildung 4 gezeigte Position. Wenn
keine offensichtliche Verformung vorliegt, ist sie fest genug. Wenn die
Verformung groß ist, lösen Sie ein Ende der T-Mutter, ziehen Sie den
Synchronriemen fest und ziehen Sie die T-Mutter fest. .
1
3
3
3
3
T-Muttern*4 Konterschraube
mit T-Mutter *4
2
Profilendkappe*
4
Synchronriemen*
2
Step3
Komponent：
4
T-Muttern festziehen, die
überschüssige Riemen
abschneiden
5

Schritt 4
Installationsanleitung:
1. Befestigen Sie den Laserkopf mit den
Senkkopfschrauben M5 * 8 auf der Gleitplatte.
Die Schrauben müssen festgezogen werden.
2. Bringen Sie die grünen Schutzabdeckungen
links und rechts an.
3. Setzen Sie die vordere grüne
Schutzabdeckung ein.
4. Befestigen Sie die vordere
Schutzabdeckung mit den flachen
Rundkopfschrauben M5 * 14.
1
2
3
4
1
1
2
3
4
Y
X
Vordere
Schutzabdeckung
*1
Beidseitige
Schutzabdeckung *2 Laserkopf
*1
M5*14 Flache
Rundkopfschraube*
1
M5*8 Senkschrauben
*2
Schritt 4 Erforderliche Komponenten:

Installationsanleitung:
1. Befestigen Sie die Y-Achsen-Begrenzungssäule
wie in der Abbildung gezeigt mit M3 * 14-Schrauben
an der linken Gleitschiene.
2. Stellen Sie die Festigkeit der Exzentermutter auf
die richtige Festigkeit ein, um sicherzustellen, dass
sich die X- und Y-Achse reibungslos bewegen, ohne
zu zittern.
TIPPS：
Wie kann man die Dichtheit von Exzentermuttern
bestimmen?
Unter der Bedingung, dass die Halterung nicht
wackelt, können Sie ein Ende der Maschine in einem
Winkel von 45 Grad zur horizontalen Ebene anheben
und die Halterung der X- oder Y-Achse von einer
hohen Stelle lösen. Wenn die Halterung mit
konstanter Geschwindigkeit zum Ende gleiten kann,
ist die Dichtheit geeignet .
Y
X
M3*14Schrauben*2
Y-Achsen-
Begrenzungssäule*2
Schritt 5 Erforderliche Komponenten:
Schritt 5
Ziehen Sie die Exzentermutter mit einem
Schraubenschlüssel an, um die Dichtheit
des Führungsrads und der
Führungsschiene einzustellen.

S c h r i t t 6 I n s t a l l i e r e n S i e d i e
K l e m m e n b l ö c k e u n d b ü n d e l n S i e d i e K a b e l
Installationsanleitung:
1. Stecken Sie drei Kabelklemmen wie in dem Bild
gezeigt ein.
2. Wie in der Abbildung gezeigt binden Sie die
Kabelbefestigungslöcher und Kabelbündel mit
Kabelbindern, um ein Lösen der Drahtklemmen zu
verhindern.
1
2

Kundendienst:
Ø Detaillierte Garantiebestimmungen
finden Sie auf unserer offiziellen Website
unter:
www.atomstack3d.com
Ø Für technischen Support und Service
von Laser Engraver senden Sie bitte eine
E-Mail an:
[e-mail]
Hersteller: Shenzhen AtomStack Technologies Co., Ltd.
AdressE: AB301,New Chabridge Industrial Park,No.3,Baolong 6th
Rd.,Longgang Dist,Shenzhen,Guangdong,CHINA 518116
Sehen Sie sich hier die
mehrsprachigen Anweisungen an:
Scanner APP:
QR Code Reader
/Barcode Scanner
or any APP with
scanner

English
Deutsche
Français
Italiano
Español
Polskie

Étape1
Installation Manuel:
1. Trouvez les quatre grands profils dans
l'image ci-dessus, placez les quatre profils
comme indiqué et faites attention à la
direction des profils.
2. Serrez la vis M5 dans l'arbre et jugez si
vous l'avez installée correctement grâce aux
détails de la vue agrandie.
Noter:
a. Placez les vis, mais ne les serrez pas.
b. Serrez ensuite les vis en diagonale.
c. Outils nécessaires, clé Allen M5 + vis M5.
Logo
Le côté du trou est tourné
vers l'extérieur
Côté coupé vers
l'extérieur
X
Y
Cochez la direction
de la police
Étape 1 Composants requis:

Étape
2
Installation Manuel:
1.Poussez le composant de l'axe X dans le cadre
de base dans la direction indiquée sur la figure.
Ajustez correctement l'écrou excentrique.
2.Installez le boîtier de commande comme
indiqué.
3. Utilisez une clé Allen M5 pour installer 3 joints
de support.
Boîtier de
commande *1 Vis M5 * 8 Joint de
support * 3
Composants de l'axe X * 1
Étape 2 Composants requis:
1
1
2
3
3
3
Le rail de guidage passe par le milieu
des 3 rouleaux. Relâchez la distance
entre les roues de guidage supérieure
et inférieure de manière appropriée.
Y
X

Étape 3
Installation Manuel:
1. Installez deux courroies synchrones comme indiqué sur la
figure. Serrer d'abord une extrémité avec un écrou en T, puis
passer l'autre extrémité à travers le rouleau sur l'assemblage de
l'axe X comme indiqué sur la figure, et enfin serrer l'autre
extrémité et la fixer avec un écrou en T.
2. Méthode de fixation de l'écrou en T (poussez l'écrou en T de la
rainure à l'extrémité du profil, puis utilisez la vis pour serrer l'écrou
en T), l'écrou en T est aussi proche de l'extrémité du profil que
possible, et coupez l'excédent de bande.
3. Couvrir le couvercle d'extrémité du profilé (le côté du capuchon
d'extrémité avec les saillies est orienté vers le bas).
CONSEILS:
L'installation de la courroie synchrone de l'axe Y peut faire référence
à la courroie synchrone installée sur l'ensemble de l'axe X.
Déterminez si la courroie de distribution est suffisamment tendue:
appuyez sur la position indiquée à la figure 4 avec vos doigts, et s'il
n'y a pas de déformation évidente, elle est suffisamment serrée. Si la
déformation est importante, desserrez une extrémité de l'écrou en T
et serrez la courroie de distribution, puis serrez l'écrou en T.
1
3
3
3
3
Écrou de type
T *4
Vis de blocage
d'écrou de type T*4
2
Couvercle
d'extrémité de profil
* 4
Courroie synchrone *
2
Étape 3 Composants
requis:
4
Serrez l'écrou en T
et coupez
l'excédent de
courroie.
5
