ATOMSTACK R2 User manual

R2 Roller Installation Manual
Note: The picture is for reference only, subject to the real thing.
Please scan the two-dimensional code for more information.
English
F03-0136-0AA1
Versions：A

Packing List
Roller body*1Pcs Bracket*1Pcs
Sequence line*1Pcs Reverse sequence line*1Pcs
Heightened feet *4PCS

Installation Guide
Step 1: Roller
Motor
Roller block
Base
Roller block
Roller
1

2
Installation Guide

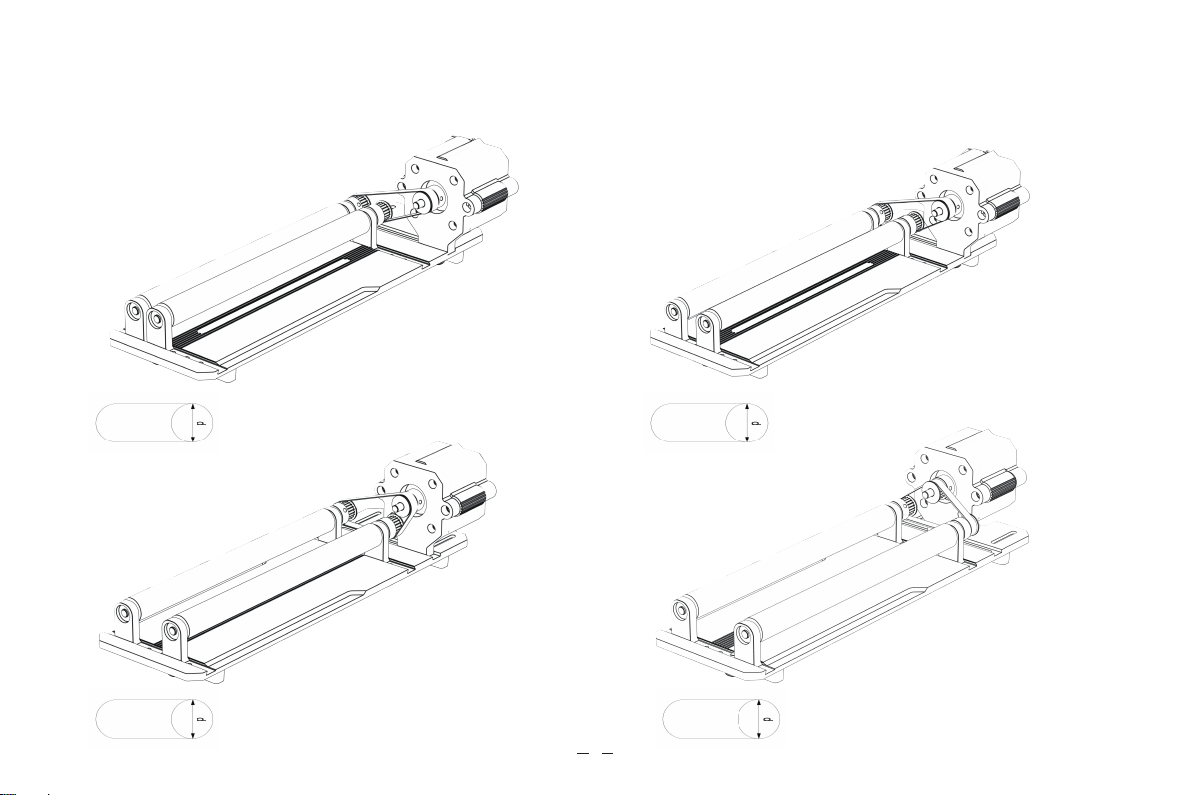

Step 2: Choose dierent gears to install according to the engraved items
Gear 1： 10mm≤ d ≤20mm
Gear 3： 40mm≤ d ≤50mm Gear 4：50mm≤ d ≤80mm
Gear 2： 30mm≤ d ≤40mm

3
Installation Guide
Step 3: Adjust Gear
3.1 Select dierent gears according to the engraved items.
3.3 Move the motor to tighten the belt and tighten the screws at
the bottom of the motor.
3.4 Adjust the bracket installation: choose dierent gears according to the
engraved special-shaped items, and move the bracket to a suitable position.
3.2 Move the roller to the appropriate gear and tighten the screw.
13
24

4
The roller has two connecting wires, the black plug and the white plug, please note that their wiring sequence is dierent and you need to connect carefully.
The 4PIN white plug wire is used to connect ATOMSTACK laser engraving machine.
The 4PIN black plug wire is used to connect the third-pay laser engraving machine.
The roller kit suppos ATOMSTACK and third-pay laser cutters and engravers. You need to connect it to the device and use the corresponding software to operate it. If it
cannot be connected, please change the order of the wires, and the change process is shown in Figure 1.1-1.2.
Installation Guide
Step 4: Wiring Instructions
Connection socket
White plug wire
Black plug wire
1.1 Connection sequence of white plug wire 1.2 Connection sequence of black plug wire
Y-axis motor cable plug
Chuck motor plug
Y-axis motor cable plug
Chuck motor plug

5
Use LightBurn
1. Add "Enable Rota" to main window
1.1 Click "Settings" on the toolbar
1.2 In the settings window, turn on the "Show rota enable on main window" button, and click OK.
Show rota enable on main window
Enable Rota

6
Use LightBurn
2. Open the Rota Setup window and set the parameters
2.1 Open the Rota Setup window: Click "Laser Tools" on the toolbar and then click "Rota Setup"
2.2 Set the correct parameters in the Rota Setup window: As shown in the gure
Steps:
(1) Select the rota type: Roller Type
(2) Turn on "Enable Rota"
(3) Select the "Y Axis" rota axis
(4) Input the parameters (xed value) of the rota equipment
(5) Enter the parameters of your engraved object: The actual measured diameter
or circumference of the engraved object
Rota Setup
Parameters of rotation
The parameters of your sculpted odject

Use LightBurn
3. Impo the pattern you want to engrave, set the size of the pattern, and set the engraving power and speed.
4. You can click "Frame" to preview the position of the pattern to be engraved, and then move the laser head to the expected
position. It is recommended to use "Current Position" as the staing location, and click "Sta" after completing the settings.
1
3
7

Customer seice:
For detailed warranty policy, please visit our ocial website: www.atomstack.com
For technical suppo and seice, please email suppo@atomstack.com
Manufacturer:
Shenzhen AtomStack Technologies Co.,Ltd
Address:
17th Floor, Building 3A, Phase II, Intelligent Park, No. 76, Baohe Avenue,
Baolong Street, Longgang District, Shenzhen, Guangdong, China
Zip code: 518172
Scan QR code:
QR code reader/barcode scanner or any app with a scanner

R2 Roller Installationshandbuch
Hinweis: Das Bild ist nur als Referenz, vorbehaltlich der realen Sache.
Bitte scannen Sie den zweidimensionalen Code für weitere Informationen.
Deutsch
F03-0136-0AA1
Versions：A

Packliste
Rollenkörper*1Pcs Halterung*1Pcs Erhöhte Füße *4PCS
Sequenzlinie*1Pcs Linie in umgekeher Reihenfolge*1Pcs

Installationsanleitung
Schritt 1: Walze
Motor
Rollenblock
Basis
Rollenblock
Walze
1

2
Installationsanleitung
Schritt 2: Wählen Sie verschiedene Zahnräder aus, die Sie entsprechend den eingravieen Elementen einbauen
Getriebe 1： 10mm≤ d ≤20mm
Getriebe 3： 40mm≤ d ≤50mm Getriebe 4：50mm≤ d ≤80mm
Getriebe 2： 30mm≤ d ≤40mm

3
Installationsanleitung
Schritt 3: Gang einstellen
3.1 Wählen Sie verschiedene Gänge je nach den eingravieen Elementen.
3.3 Bewegen Sie den Motor, um den Riemen zu spannen, und ziehen Sie die
Schrauben an der an der Unterseite des Motors.
3.4 Einstellen der Halterung: Wählen Sie verschiedene Gänge entsprechend den
eingravieen Sondeormen und bringen Sie die Halterung in eine geeignete Position.
3.2 Bringen Sie die Rolle in den entsprechenden Gang und ziehen Sie
die Schraube fest.
13
24

4
Die Walze hat zwei Anschlussdrähte, den schwarzen Stecker und den weißen Stecker. Bitte beachten Sie, dass die Reihenfolge der Verdrahtung unterschiedlich ist und Sie sorgfältig
anschließen müssen.
Der weiße 4-PIN-Stecker wird für den Anschluss der ATOMSTACK-Lasergraviermaschine verwendet.
Der schwarze 4PIN-Stecker wird für den Anschluss der Lasergravurmaschine eines anderen Herstellers verwendet.
Der Rollensatz unterstützt ATOMSTACK und Laserschneider und -gravierer von Drittanbietern. Sie müssen es an das Gerät anschließen und die entsprechende Software verwenden,
um es zu bedienen. Wenn es nicht angeschlossen werden kann, ändern Sie bitte die Reihenfolge der Drähte, und der Änderungsprozess wird in Abbildung 1.1-1.2 gezeigt.
Installationsanleitung
Schritt 4: Verdrahtungsanweisungen
Anschlussdose
Weißes Steckerkabel
Schwarzes Zündkabel
1.1 Anschlussreihenfolge des weißen Steckerkabels 1.2 Anschlussreihenfolge des schwarzen Steckerkabels
Kabelstecker Y-Achse Motor
Stecker des Futtermotors
Kabelstecker Y-Achse Motor
Stecker des Futtermotors

5
LightBurn verwenden
1. Hinzufügen von "Rota aktivieren" zum Hauptfenster
1.1 Klicken Sie auf "Einstellungen" in der Symbolleiste.
1.2 Aktivieren Sie im Einstellungsfenster die Schaltäche "Drehfunktion im Hauptfenster anzeigen", und klicken Sie auf OK.
Show rota enable on main window
Enable Rota

6
LightBurn verwenden
2. Önen Sie das Fenster Rota Setup und stellen Sie die Parameter ein
2.1 Önen Sie das Fenster "Rota Setup": Klicken Sie auf "Laser Tools" in der Werkzeugleiste und dann auf "Rota Setup".
2.2 Stellen Sie die richtigen Parameter im Fenster Rota Setup ein: Wie in der
Abbildung gezeigt
Schritte:
(1) Wählen Sie den Rotationstyp: Rollentyp
(2) Schalten Sie "Rotation aktivieren" ein.
(3) Wählen Sie die Drehachse "Y-Achse".
(4) Geben Sie die Parameter (Festwe) der Drehvorrichtung ein
(5) Geben Sie die Parameter Ihres gravieen Objekts ein: Der tatsächlich
gemessene Durchmesser oder Umfang des gravieen Objekts
Rota Setup
Parameters of rotation
The parameters of your sculpted odject

LightBurn verwenden
3. Impoieren Sie das Muster, das Sie gravieren möchten, legen Sie die Größe des Musters fest und stellen Sie die
Gravurleistung und -geschwindigkeit ein.
4. Sie können auf "Rahmen" klicken, um eine Vorschau der Position des zu gravierenden Musters anzuzeigen, und dann den
Laserkopf an die erwaete Position bewegen. Es wird empfohlen, "Aktuelle Position" als Staposition zu verwenden und nach
Abschluss der Einstellungen auf "Sta" zu klicken.
1
3
7

Atención al cliente:
Ausführliche Informationen zur Garantie nden Sie auf unserer
oziellen Website: www.atomstack.com
Für technische Unterstützung und Seice, senden Sie bitte eine
E-Mail an suppo@atomstack.com
Hersteller:
Shenzhen AtomStack Technologies Co.,Ltd
Adresse:
17. Stock, Gebäude 3A, Phase II, Intelligent Park, Nr. 76, Baohe Avenue,
Baolong Street, Bezirk Longgang, Shenzhen, Guangdong, China
Postleitzahl: 518172
QR-Code scannen:
QR-Code-Leser/Barcode-Scanner oder eine beliebige App mit einem Scanner
