auna multimedia 700-A 10031508 User manual

www.auna-multimedia.com10031508
Aktive Lautsprecher
Active speakers

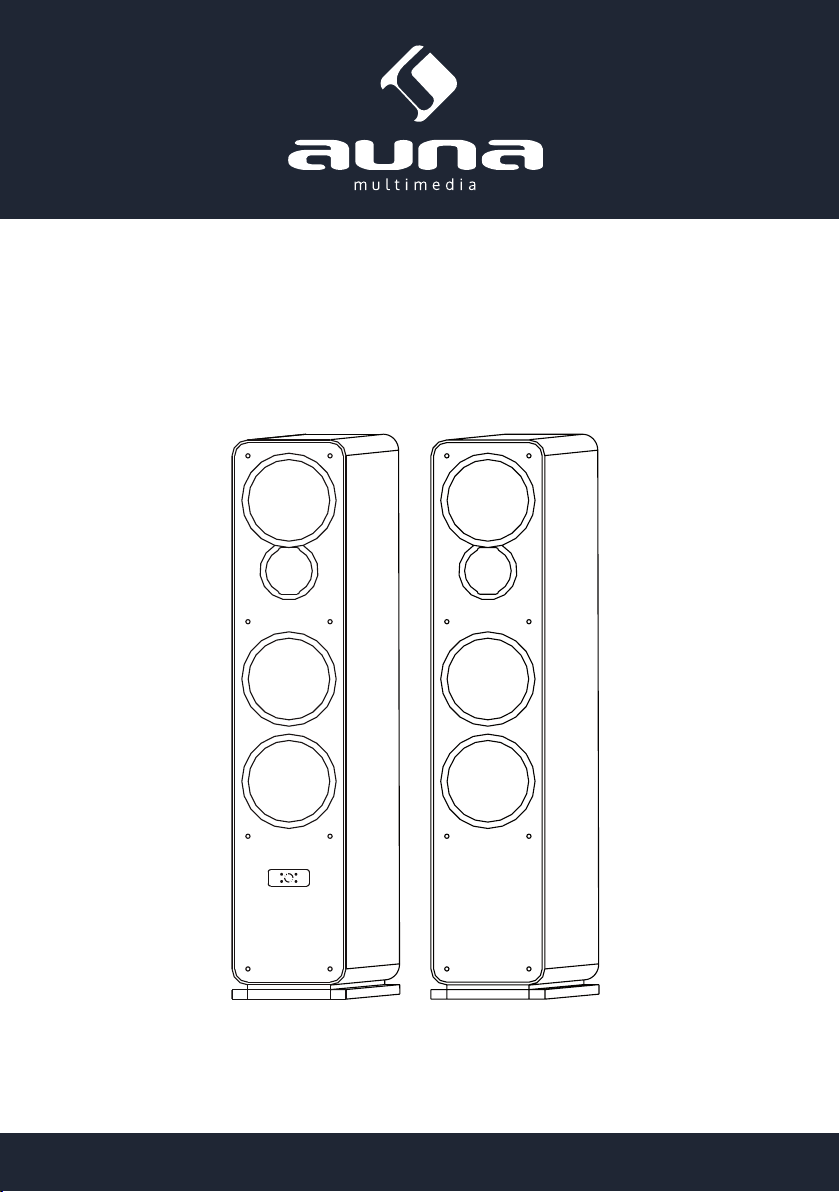

Line 700-A

2
Inhalt
Sicherheitshinweise ......................................................................2
Lieferumfang ............................................................................3
Bedienelemente und Anzeigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Anschlüsse herstellen.....................................................................7
Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Problembehebung........................................................................9
Technische Daten ........................................................................9
Entsorgung .............................................................................10
Konformitätserklärung...................................................................10
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungs-
hinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung.
Sicherheitshinweise
• Lesen Sie diese Bedienungsanleitung sorgfältig. Bewahren Sie die Bedienungsanleitung auf.
• Beachten Sie alle Hinweise.
• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Verdecken Sie nicht die Lüftungsönungen. Stellen Sie das Gerät in Übereinstimmung mit den Hin-
weisen des Herstellers auf.
• Stellen Sie in der Nähe des Gerätes keine Wärmequellen auf wie Heizgeräte, Öfen oder andere Ge-
räte (einschließlich Verstärker).
• Schützen Sie das Netzkabel davor, dass darauf getreten wird oder es gequetscht wird, besonders am
Netzstecker, Mehrfachsteckdosen und dort, wo es aus dem Gerät tritt.
• Verwenden Sie nur das vom Hersteller angegebene Zubehör.
• Ziehen Sie den Netzstecker bei Gewitter und wenn Sie das Gerät für längere Zeit nicht verwenden.
• Lassen Sie das Gerät ausschließlich von qualiziertem Personal warten. wenn Netzkabel oder Netz-
stecker beschädigt sind, Flüssigkeit oder Fremdkörper in das Gerät gelangt sind, das Gerät Regen
oder Feuchtigkeit ausgesetzt war und wenn es nicht normal funktioniert oder heruntergefallen ist.
• Dieses Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit
Flüssigkeiten gefüllt sind, sollten nicht auf das Gerät gestellt werden.
• Batterien dürfen keiner extremen Hitze wie Sonneneinstrahlung, Feuer und dergleichen ausgesetzt
werden.
• Auf der Rückseite des Gerätes nden sich die Warnsymbole.

3
Dieses Symbol zeigt an, dass das Gerät über eine doppelte Isolierung zwischen der ge-
fährlichen Eingangsspannung und den vom Benutzer zugänglichen Teilen verfügt.
Warnung: Gefahr eines Stromschlags
Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
Warnung: Explosionsgefahr (Batterien)
Legen Sie die Batterien richtig herum ein. Verwenden Sie den richtigen Battietyp.
Warnung: Gefahr eines Stromsschlags: Entfernen Sie nicht die Gehäuseabde-
ckung. Das Gerät enthält keine durch den Benutzer einzustellenden oder zu war-
tenden Teile.
Erklärung der Symbole auf dem Gerät
Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf
das Vorhandensein einer nicht isolierten gefährlichen elektrischen Spannung innerhalb
des Systemgehäuses hin, so dass die Gefahr von Stromschlägen besteht.
Das Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wich-
tige Anweisungen zum Betrieb und zur Instandhaltung (Wartung) in der Dokumentation
hin.
Lieferumfang
• BT-Sound-Tower
• Netzstecker
• Fernbedienung
• Bedienungsanleitung

4
Bedienelemente und Anzeigen

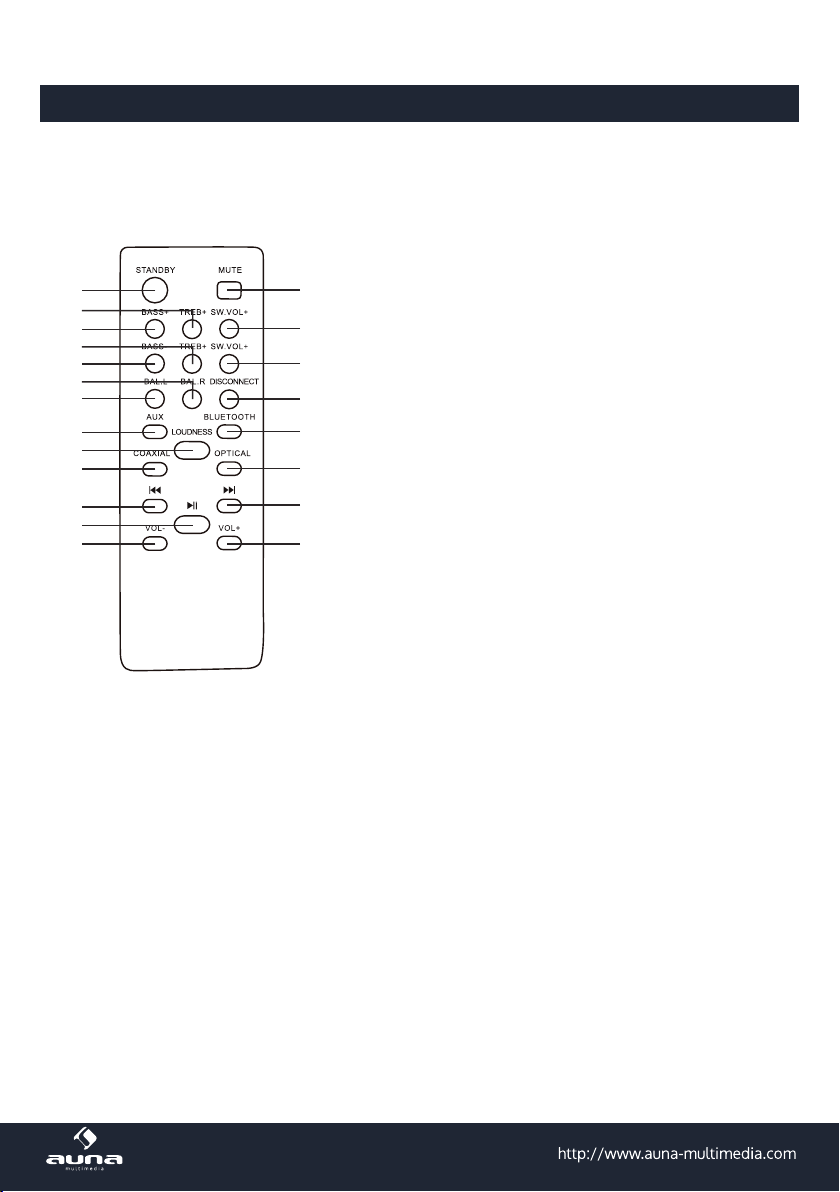

1 STANDBY: Ein-und Ausschalten der Lautsprecher
2 TREBLE+: Erhöhen der Höhe
3 BASS +: Erhöhen des Basses
4 TREBLE -: Verringern des Basses
5 BASS -: Drücken, um die Lautstärke zu erhöhen.
6 BAL. R.: Drücken, um die Balance auf die rechte Seite
zu legen.
7 BAL. L.: Drücken, um die Balance auf die linke Seite
zu legen.
8 AUX: Wahl des Signaleingangs
9 LOUDNESS: Tonstärke
10 COAXIAL: Koaxialanschluss einstellen
11 PREV: Voriger Titel
12 PLAY/PAUSE: Mikrofoneingang
13 VOLUME -: Drücken, um die Lautstärke zu verringern
14 MUTE: Drücken, um stummzuschalten
15 SUBWOOFER VOLUME+: Lautstärke des Subwoofers
verringern
16 SUBWOOFER VOLUME-:
17 DISCONNECT: trennen
18 BT:
19 OPTICAL
20 VOLUME+: Drücken, um die Lautstärke zu erhöhen
8
9
1
0
1
2
3
4
5
6
7
1
1
1
2
1
3
14
15
16
17
18
19
20
21
1.STANDBY
2.TREBLE+
3.BASS+
4.TREBLE-
5.BASS-
6.BALANCE.RIGHT
7.BALANCE.LEFT
8.AUX
9.LOUDNESS
10.COAXIAL
11.PRECIOUS
12.PLAY/PAUSE
13.VOLUME-
14.MUTE
15.SUBWOOFER.VOLUME+
16.SUBWOOFER.VOLUME-
17.DISCONNECT
18.BLUETOOTH
19.OPTICAL
20.NEXT
VOLUME+
Fernbedienung

5
Anzeige auf der Vorderseite
AUXCOAXIAL
BT OPTICAL
1 2
3 4

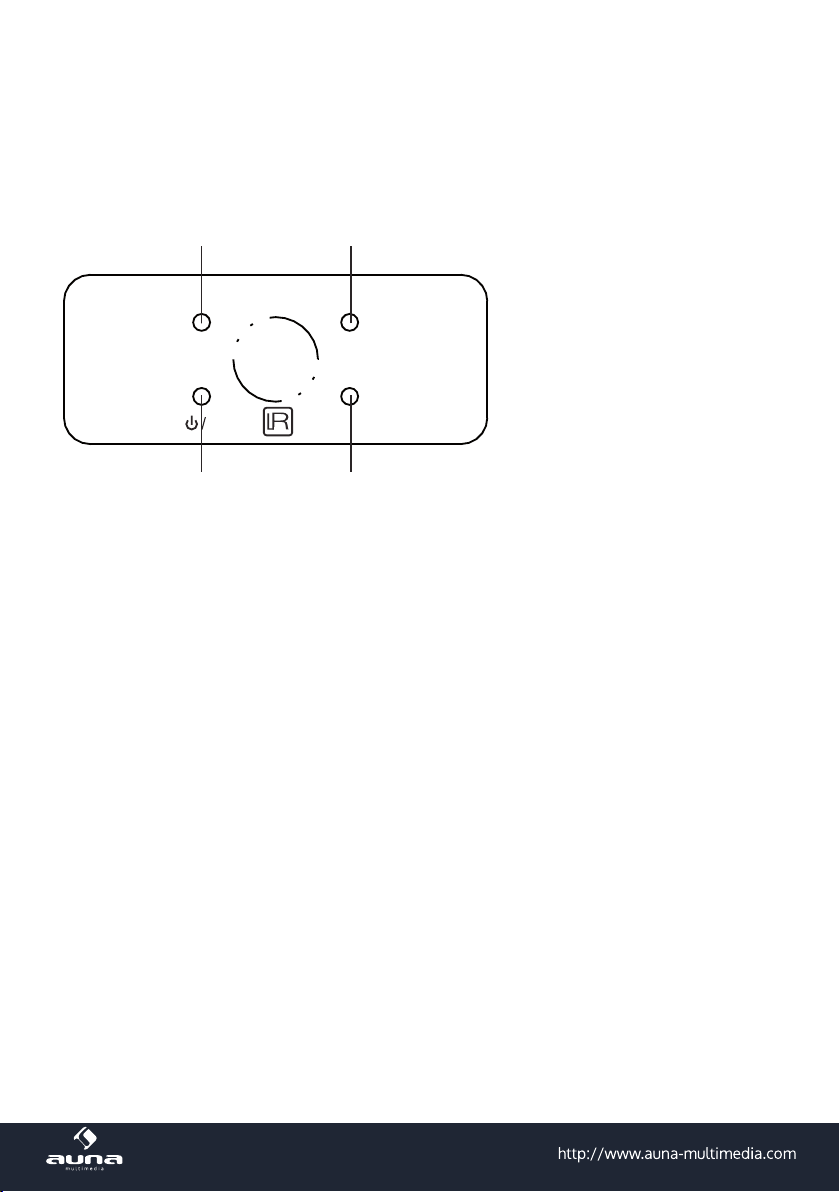

1. Licht für AUX-Eingang:
2. Licht für Koaxial-Eingang:
3. Licht für STANDBY/BT
4. Licht für optischen Eingang

6
Rückseite
2
3
1
4
To the left speaker
5
9
8
7
6

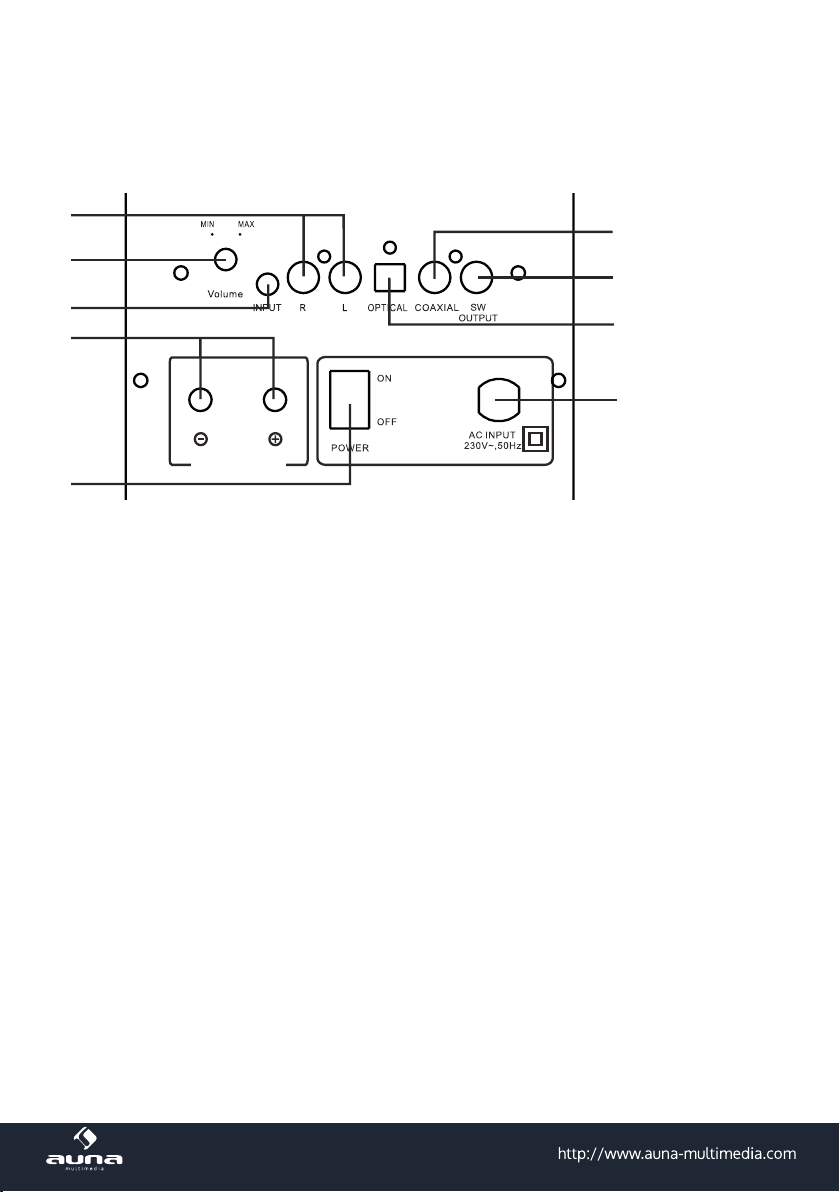

1 AUX -Eingang: Anschluss für Audio-Cinchstecker
2 Volume: Regelung der Lautstärke
3 INPUT: Wahl der Audioquelle
4 Anschluss an den linken Lautsprecher
5 POWER: Lautsprecher ein- oder ausschalten
6 COAXIAL: Koaxialanschluss
7 SW OUT: Ausgang Subwoofer
8 OPTICAL: optischer Anschluss
9 AC INPUT: Stromanschluss 230 V~, 50Hz.

7
Anschlüsse herstellen
1. Trennen Sie vor dem Herstellen der Anschlüsse die Stromversorgung.
2. Alle Eingänge müssen richtig eingesteckt sein, um Störgeräusche auszuschließen.
SUBWOOFE
R
DVD/CD/TV
OPTICALCOAXIAL
DVD/CD/TV

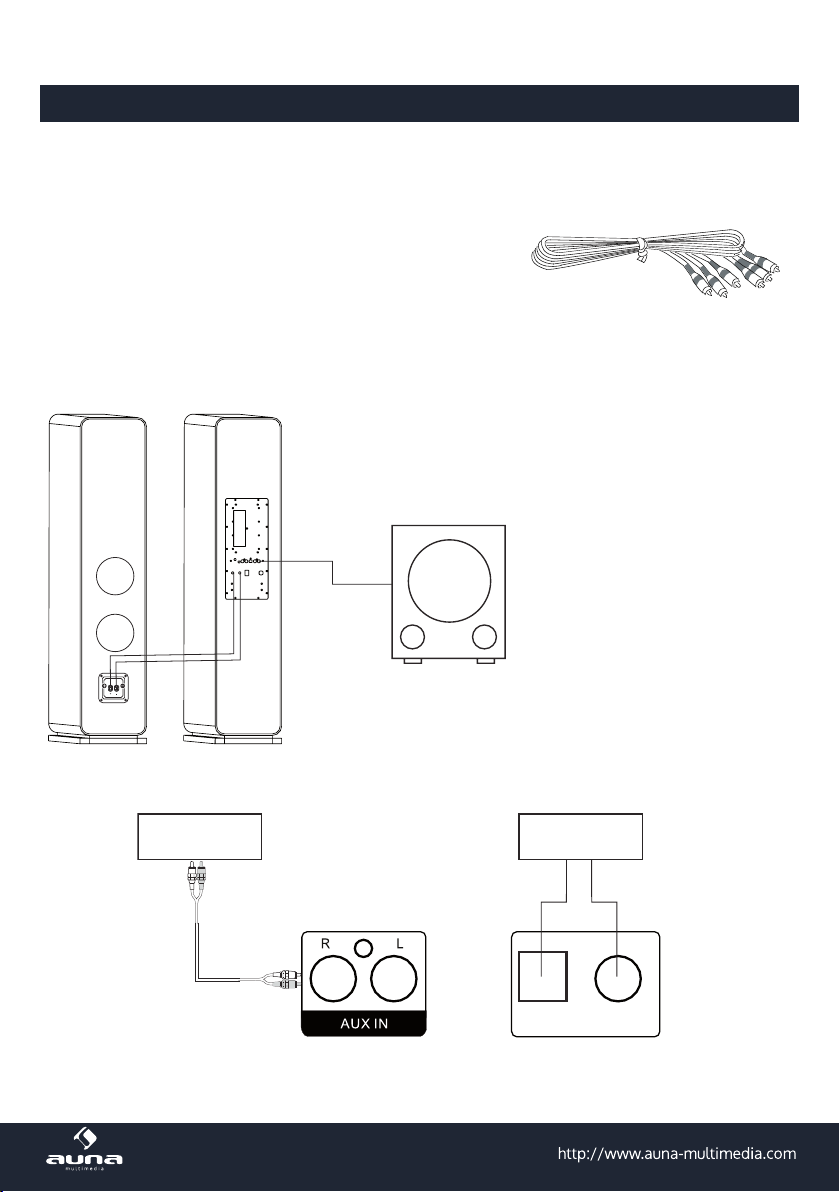

Anschlüsse an DVD/CD-Player oder Fernsehgerät.
Anschluss an einen Subwoofer

8
Funktion
1. Stellen Sie die Lautstärke über die Tasten "+" und "-" auf der Fernbedienung oder auf der Rückseite
des rechten Lautsprechers ein.
2. Drücken Sie die INPUT-Taste auf der Fernbedienung oder auf der Rückseite um die Audiosignalein-
gänge AUX/BT/ optisch oder koaxial zu wählen.
3. Drücken Sie die Tasten PREV/NEXT auf der Fernbedienung, um einen Titel zurück- oder vorzusprin-
gen.
4. Drücken Sie auf der Fernbedienung die Taste BASS +/-, den Bass aufzudrehen oder herunterzure-
geln.
5. Drücken Sie auf der Fernbedienung die Taste TREBLE +/- um die Höhen aufzudrehen oder herun-
terzuregeln.
6. Mit der Taste DISCONNECT trennen Sie die BT-Kopplung.
Verbindung mit einem BT-Gerät
• Schalten Sie alle zuvor gekopppelten BT-Geräte aus.
• Önen Sie bei Ihrem Abspielgerät die BT-Einstellungen.
• Den Aktiv-Lautsprecher einschalten und den BT-Modus aktivieren.
• Starten Sie auf dem Abspielgerät die Suche nach BT-Geräten.
• Wählen Sie das BT-Gerät mit dem Namen „Line 700“ aus. Dies ist der Aktiv-Lautsprecher.
• Drücken Sie „OK“ bzw. „Ja“, um das Abspielgerät mit dem Aktivlautsprecher zu verbinden.
• Falls es ein Passwort verlangt wird, geben Sie „0000“ ein.

9
Problembehebung
Fehler Lösungen
Kein Strom Überprüfen Sie die Verbindung des Netzgerätes zwis-
chen der Steckdose und dem Gerät.
Kein Ton
Sehen Sie nach, ob die Lautstärke etwa auf Minimum
gestellt ist.
Sehen Sie nach, ob die Lautsprecher etwa auf Stumm
gestellt sind.
Die Fernbedienung
funktioniert nicht.
Überprüfen Sie die Batterie und tauschen Sie die Bat-
terie ggf. aus.
Überprüfen Sie, ob zwischen der Fernbedienung und
dem Gerät sich keine Hindernisse benden.
Kein Ton im BT-Modus
Überprüfen Sie, ob die Geräte miteinander verbunden
sind. Der Turm und das BT-Gerät müssen evtl. beim
ersten Pairing mit dem Passwort „0000“ verbunden
werden.
Technische Daten
Artikelnummer 10031508
Stromversorgung 230 V~, 50 Hz
RMS-Leistung 2x120W RMS
Frequenzgang 20 Hz - 20 kHz

10
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt,
gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrenn-
ten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den ört-
lichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regel-
konforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch
von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit
dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestim-
mungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Entsorgung
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/35/EU (LVD)
2014/53/EU (RED)

11
Inhalt
Safety Instructions .......................................................................11
Scope of Supply.........................................................................12
Location of Controls and LEDs............................................................13
Equipment Connection...................................................................16
Operation ..............................................................................17
Troubleshooting ........................................................................17
Technical Data ..........................................................................18
Disposal Considerations .................................................................18
Declaration of Conformity................................................................18
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the
following hints on installation and use to avoid technical damages. Any failure caused by ignoring the
items and cautions mentioned in the operation and installation instructions are not covered by our
warranty and any liability.
Safety Instructions
• Read these Instructions. Keep these Instructions. Heed all Warnings. Follow all instructions.
• Do not use this apparatus near water.
• Clean only with a dry cloth.
• Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
• Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including ampliers) that produce heat.
• Protect the power cord from being walked on or pinched particularly at plugs, convenience recepta-
cles, and the point where they exit from the apparatus.
• Only use attachments/accessories specied by the manufacturer.
• When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from
tip-over.
• Unplug this apparatus during lightning storms or when unused for long periods of time.
• Refer all servicing to qualied service personnel. Servicing is required when the apparatus has been
damaged in any way, such as the power-supply cord or the plug, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate
normally,or has been dropped.
• The battery shall not be exposed to excessive heat such as sunshine, re or the like.

12
• BT-Sound-Tower
• Power cable
• Remote control
This symbol indicates that this product incorporates double insulation between hazar-
dous mains voltage and user accessible parts. Use only with a cart, stand, tripod, bra-
cket, or table specied by the manufacturer, or sold with the apparatus. When a cart is
used, use caution when moving the cart/apparatus.
The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the litera-
ture accompanying the appliance.
The lightning ash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated "dangerous voltage" within the product‘s
enclosure that may be of suicient magnitude to constitute a risk of electric shock to
persons.
WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COV-
ER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
Explanation of the symbols on the device
Warning: Danger of explosion (batteries)
Insert the batteries with the correct polarity. Use the correct battery type.
Warning: Danger of electric shock
Do not expose this device to rain or humidity.
Scope of Supply

13
Location of Controls and LEDs
1 STANDBY
2 TREBLE+
3 BASS+
4 TREBLE-
5 BASS-
6 BALANCE.RIGHT
7 BALANCE.LEFT
8 AUX
9 LOUDNESS
10 COAXIAL
11 PRECIOUS
12 PLAY/PAUSE
13 VOLUME-
14 MUTE
15 SUBWOOFER.VOLUME+
16 SUBWOOFER.VOLUME-
17 DISCONNECT
18 BT
19 OPTICAL
20 NEXT
21 VOLUME+
8
9
1
0
1
2
3
4
5
6
7
1
1
1
2
1
3
14
15
16
17
18
19
20
21
1.STANDBY
2.TREBLE+
3.BASS+
4.TREBLE-
5.BASS-
6.BALANCE.RIGHT
7.BALANCE.LEFT
8.AUX
9.LOUDNESS
10.COAXIAL
11.PRECIOUS
12.PLAY/PAUSE
13.VOLUME-
14.MUTE
15.SUBWOOFER.VOLUME+
16.SUBWOOFER.VOLUME-
17.DISCONNECT
18.BLUETOOTH
19.OPTICAL
20.NEXT
VOLUME+
Remote Control

14
Front Panel
AUXCOAXIAL
BT OPTICAL
1 2
3 4
1. AUX INPUT LIGHT
2. COAXIAL INPUT LIGHT
3. STANDBY/BLUETOOTH LIGHT
4. OPTICAL INPUT LIGHT

15
Rear Panel
2
3
1
4
To the left speaker
5
9
8
7
6
1 AUX INPUT: Connect to aux audio input jacks
2 VOLUME: Regelung der Lautstärke
3 INPUT: Press the INPUT key to choose input mode
4 TO THE LEFT SPEAKER Connect to the left speaker
5 POWER: Switch power on or o
6 COAXIAL: Connect to the coaxial audio output
7 SW OUT: Subwoofer audio output
8 OPTICAL: Connect to the optical audio output
9 AC INPUT: power connection 230 V~, 50Hz.

16
Equipment Connection
1. Please switch o power supply when doing connection.
2. All inputs should be inserted rmly to avoid noise distortion.
SUBWOOFE
R
DVD/CD/TV
OPTICALCOAXIAL
DVD/CD/TV
Connection to DVD/CD player or TV audio input.
Connection to subwoofer

17
Troubleshooting
Problem What to do
No power Check the connection of the AC/DC adapter
between the tower speaker and wall outlet.
No sound Check that the volume control is NOT at minimum.
Check that it is NOT set to mute.
The remote control
won‘ t work
Inspect or replace the battery.
The remote control will not work Make sure there are
no obstacles obscuring.
No sound from
in BT mode
Check if you have pairing or not. It needs to pair
the external BT player and the tower speaker with
password „0000“ before 1st time listening.
Operation
1. Press the key VOL+/- on the rear panel or the key VOL+/- on the remote control to adjust the set-
ting of main volume control to you listening level.
2. Press the key INPUT on the rear panel or the key on the remote control to select AUX/BT/OPTICAL/
COAXIAL mode.
3. Press the PREV/NEXT key on the remote control to select previous or next.
4. Press the key BASS+/- on the remote control to select BASS- or BASS+.
5. Press the key TREBLE+/- on the remote control to select TREBLE- or TREBLE+.
6. Press the key DISCONNECT on the remote to disconnect the BT.
BT connection
• Turn o any BT devices previously paired (linked) with this unit.
• Turn on the BT features on your phone or music player.
• Turn on and set this unit in the BT mode.
• Set your phone or music players to search for BT devices.
• Select "Line 700" from search results on your phone or music player.
• Select OK or Yes to pair this unit with your phone or music player.
• If protected, enter 0000 for passkey. Steady BT light indicates successful connection.
• Long press the BT key on the front panel to disconnect previous device and enter pairing mode.

18
Technical Data
Item number 10031508
Power supply 230 V~, 50 Hz
RMS power 2x120W RMS
Frequency response 20 Hz - 20 kHz
Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Germany
This product is conform to the following European Directives:
2011/65/EU (RoHS)
2014/35/EU (LVD)
2014/53/EU (RED)
According to the European waste regulation 2012/19/EU this symbol on the product or on
its packaging indicates that this product may not be treated as household waste. Instead it
should be taken to the appropriate collection point for the recycling of electrical and elec-
tronic equipment. By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human health, which could oth-
erwise be caused by inappropriate waste handling of this product. For more detailed infor-
mation about recycling of this product, please contact your local council or your household
waste disposal service.
Your product contains batteries covered by the European Directive. 2006/66/EC, which cannot be dis-
posed of with normal household waste. Please check local rules on separate collection of batteries. The
correct disposal of batteries helps prevent potentially negative consequences on the environment and
human health.
Disposal Considerations
Declaration of Conformity

19
Chal-Tec GmbH | Wallstr.16 | 10179 Berlin | Deutschland
www.chal-tec.com
www.electronic-star.de
Chal-Tec GmbH ∙Wallstraße 16 ∙10179 Berlin
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
Geschäftsführer: Peter Chaljawski
Handelsregister: HRB 98898
Amtsgericht: Berlin - Charlottenburg
USt-ID-Nr.: DE 814529349
WEEE-Nr.: DE 46906833
Bankverbindung: Hypo Vereinsbank
Konto Nummer: 355 986 675
BLZ: 100 208 90
IBAN: DE91100208900355986675
BIC|SWIFT-Code: HYVEDEMM488
EU-Konformitätserklärung
Wir, die
CHAL-TEC GmbH
Wallstraße 16
10179 Berlin
erklären hiermit, dass der nachfolgend bezeichnete Funkanlagentyp:
Auna Line-700 A Lautsprecher Artikelnr. 10031508
allen folgenden einschlägigen Bestimmungen entspricht:
RED-Richtlinie 2014/53/EU
LVD-Richtlinie 2014/35/EU
RoHS-Richtlinie 2011/65/EU
ErP-Richtline 2009/125/EG
Angewandte harmonisierte Normen:
EN 62479:2010
EN 60065:2014
EN 301 489-1 V2.2.0 (2017-03)
EN 301 489-17 V3.2.0 (2017-03)
EN 300 328 V2.1.1 (2016-11)
Berlin, 07. August 2018 ___________________________
Sebastian Jäger
Produktmanager

www.auna-multimedia.com
