auna multimedia Memphis User manual

www.auna-multimedia.com10029298 10029299
Jukebox + FM + AUX + LED-Eekte
Memphis

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Warnung
Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie dieses Gerät nicht dem Regen aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Ausschließlich das empfohlene Zubehör verwenden.
• Reparieren Sie dieses Gerät nicht selbst.
• Wenden Sie sich zur Wartung an qualiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Installieren Sie die Geräte nicht in unmittelbarer Nähe von Hitzequellen wie Heizungen, Herden, Öfen
oder anderen heiß werdenden Geräten (wie z.B. Verstärkern o.a.)
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen.
Aufstellung
• Achtung - Stellen Sie keine Quellen oener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Stellen Sie das Gerät auf eine trockene, ebene, wasserfeste und hitzebeständige Oberäche.
• Suchen Sie einen Aufstellort, an dem Kinder nicht an das Gerät gelangen können.
• Die Steckdose muss leicht zugänglich sein, um im Notfall das Gerät schnell vom Stromkreis trennen
zu können.
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, EInbauschrank oder einem
sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiss werden können. Diese Hitze
könnte das Gerät beschädigen.
• Setzen Sie dieses Gerät keinen übermäßigen Erschütterungen aus.
Transport
Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichenden Schutz beim Transport des Geräts
zu erreichen, verpacken Sie es in der Originalverpackung.
Reinigung
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10029298, 10029299
Stromversorgung Netzteil: (AC 220-240V ~50/60Hz => DC 12V 2A)
Fernbedienung: Batterie (Knopfzelle CR2025)
Energieverbrauch 24W max.
Radio-Frequenzspektrum FM 87.5 - 108MHz
Lautsprecher 6x 4W @ 4Ω
Maße / Gewicht 82 x 45 x 25cm / 9,8kg
Lieferumfang Netzteil, Audiokabel (3,5mm Stereo-Klinke), Fern-
bedienung (inkl. Batterie), Bedienungsanleitung
Inbetriebnahme und Geräteübersicht
Verbinden Sie die Jukebox über das mitgelieferte Netzteil mit einer Haushaltssteckdose (100-240V, 50-60Hz).

4

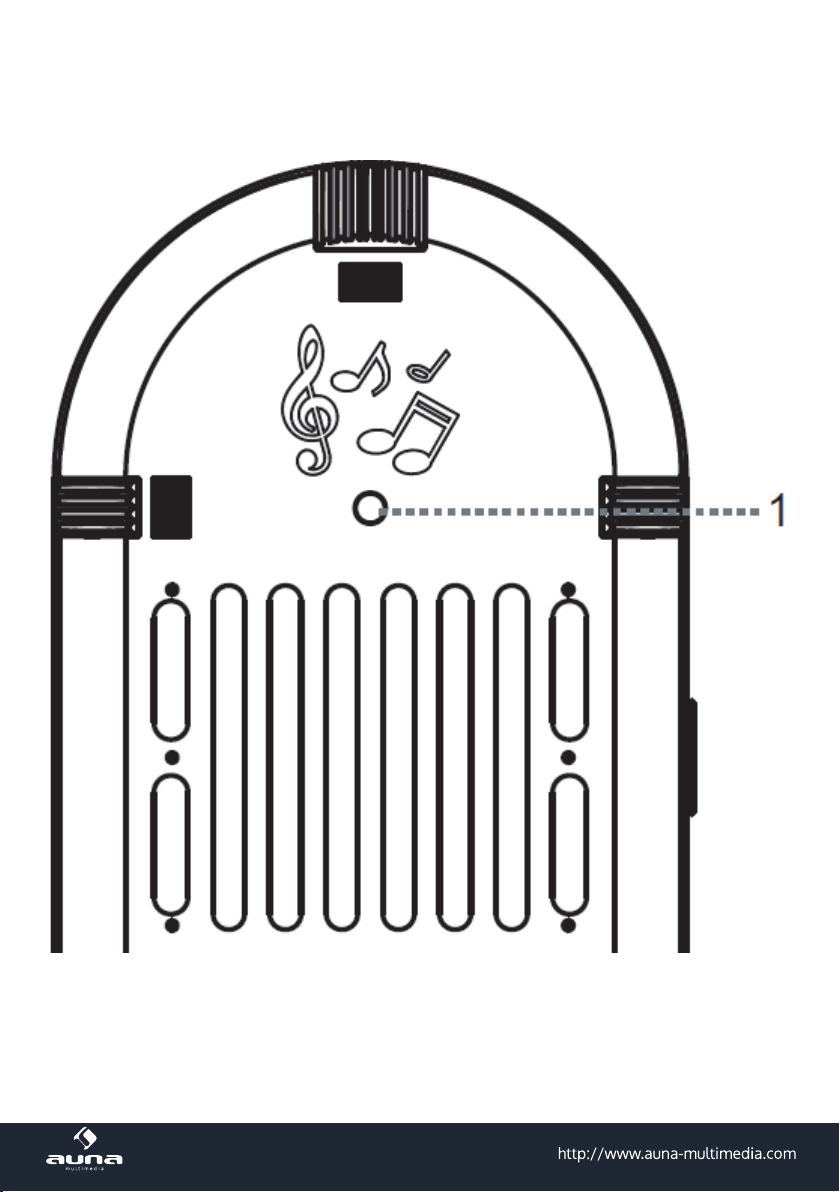

Front: IR-Sensor für Fernbedienung (1)

5
Anschluss-Feld (Rückseite):
Power On/O 2 5 AUX-IN (3,5mm Klinke)
Netzteil-Anschluss 3 6 Radio-Antenne
AUX-IN (Cinch) 4

6
Bedienfeld (Rechte Seite):
Standby/FM - LED 7 12 VOL+
BT LED 8 13 On / Standby
AUX 1 LED 9 14 TUNE -
AUX 2 LED 10 15 TUNE +
VOL- 11 16 SOURCE / LED ON/OFF

7
Fernbedienung:
On / Standby 1 7 / TUNE -
MUTE 2 8 / TUNE +
LED ON/OFF 3 9 RESET
FM 4 10 BT
AUX1 5 11 VOL -
AUX2 6 12 VOL +

8

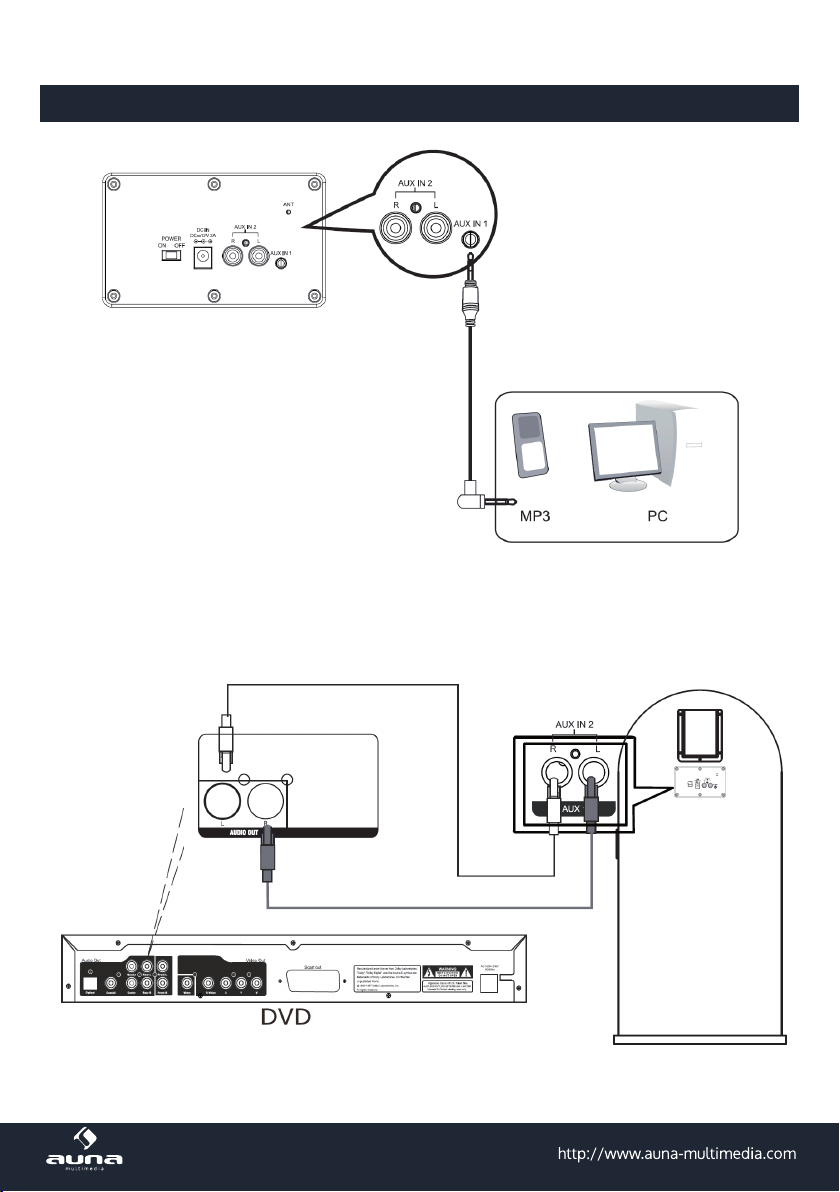

Anschlüsse
Nutzen Sie das mitgelieferte Audiokabel, um externe Mediengeräte wie MP3-Player, Laptops, Smartpho-
nes, Tablets, etc. am AUX1-Eingang anzuschließen (oben).
Nutzen Sie Stereo-Cinchkabel, um DVD-Player oder ähnliche Geräte am AUX2-Eingang anzuschließen (unten).
Achten Sie jeweils darauf, dass die Ausgabelautstärke der externen Geräte adäquat hoch ist und wählen
Sie mit SOURCE an der Jukebox oder mit den Tasten AUX 1 / AUX 2 auf der Fernbedienung den jeweils
entsprechenden Kanal.

9
Bedienung
Allgemein
• Schalten Sie das Gerät mit dem kleinen Schalter an der Rückseite (2) ein. Schalten Sie das Gerät mit
On/Standby am Bedienpanel (Taste am Gerät ca. 2 Sek. gedrückt halten) oderauf der Fenbedienung
ein bzw. in den Standby-Modus.
• Drücken Sie den SOURCE-Taster am Gerät (16) mehrfach, um den gewünschten Eingangskanal zu wäh-
len. Die entsprechende LED leuchtet jeweils, um die aktuelle Quelle anzuzeigen. Alternativ wählen Sie
den gewünschten Eingangskanal mit den entsprechenden Tasten der Fernbedienung (FM / AUX 1 /
AUX 2 / BT).
• Nutzen Sie die Tasten VOL+ und VOL- für die Regulierung der Lautstärke. Drücken Sie MUTE ((2) auf
der Fernbedienung) zur Stummschaltung.
LED-Beleuchtung
Halten Sie SOURCE / LED ON/OFF am Gerät oder auf der Fernbedienung gedrückt, um die LED-Beleuch-
tung ein- oder auszuschalten.
Radio
• Entrollen Sie die Antenne an der Geräterückseite, um bestmöglichen Empfang zu gewährleisten.
• Drücken Sie SOURCE mehfach, um FM-Radio auszuwählen oder drücken Sie FM auf der Fernbedie-
nung.
• Wählen Sie den gewünschten Sender mit den TUNE+/- Tasten (14/15) am Gerät bzw. mit / auf
der Fernbedienung.
BT
• Drücken Sie SOURCE mehfach, um BT auszuwählen oder drücken Sie BT auf der Fernbedienung.
• Aktivieren Sie BT auf Ihrem Smartphone/Tablet/Laptop und verbinden Sie mit „SRCD806“.
• Geben Sie „0000“ (viermal null) ein, falls Sie zur Eingabe eines Passworts aufgefordert werden.
• Sie können Nun den Ton Ihres BT-Geräts über die Jukebox wiedergeben und die Tasten /
an der Jukebox und auf der Fernbedienung zur Navigation nutzen. , kurz gedrückt, ist bei der BT-
Wiedergabe PLAY/PAUSE.

10
Hinweise zur Entsorgung
Elektroaltgeräte
Be ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohsto en zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
1999/05/EG (R&TTE)
2011/65/EU (RoHS)

11
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

12
Technical Data
Art no. 10029298, 10029299
Power supply AC/DA adaptor: (AC 220-240V ~50/60Hz => DC
12V 2A); RC: battery (CR2025)
Power consumption 24W max.
Radio frequencies FM 87.5 - 108MHz
Internal speakers 6x 4W @ 4Ω
Dimensions / weight 82 x 45 x 25cm / 9.8kgs
Scope of delivery AC/DC-adaptor, audio cable (3.5mm jack), RC (incl.
battery), instruction manual
Preparation and Overview
Connect the jukebox to any household mains socket (100 - 240V, 50-60Hz) using the supplied adaptor.

13
Front: IR Sensor for remote control (1)

14
Rear connections terminal:
Power On/O 2 5 AUX-IN 1
DC IN 3 6 FM antenna
AUX-IN 2 4

15
Control panel (right frame):
Standby/FM LED 7 12 VOL+
BT LED 8 13 On / Standby
AUX 1 LED 9 14 TUNE -
AUX 2 LED 10 15 TUNE +
VOL- 11 16 SOURCE / LED ON/OFF

16
RC:
On / Standby 1 7 / TUNE -
MUTE 2 8 / TUNE +
LED ON/OFF 3 9 RESET
FM 4 10 BT
AUX1 5 11 VOL -
AUX2 6 12 VOL +

17
Connections
Use the supplied audio cable to connect external media playes (such as MP3 playes, laptop pcs, smartpho-
nes, tablets, etc.) to the AUX-IN 1 (above). Use a stereo RCA cable to connect DVD playes or the likes to AUX
2 (below).
In both cases, make sure the output volume of the external players is appropriate. Press SOURCE repeated-
ly or use the AUX 1 / AUX 2 buttons on the RC to select the corresponding input source.

18
Operation
Basics
• Power the device on with the small power switch on the back (2). Switch on / to standby with (hold
for approx. 2secs).
• Press SOURCE (16) repeatedly to select the desired input - or use the corresponding buttons on the RC,
alternatively (FM / AUX 1 / AUX 2 / BT).
• Press VOL+ / VOL- for adjusting the volume. Press MUTE ((2) on the RC) to mute/un-mute sound output.
LED Illumination
Press and hold SOURCE / LED ON/OFF on the control panel or on the RC to switch the illumination on/o.
FM Radio
• Unroll the antenna on the device back to ensure best possible reception.
• Press SOURCE repeatedly to select FM mode (or use the corresponding button (FM) on the RC).
• Use TUNE+/- (14/15) on the control panel or / on the RC to search the tuner band for desired
radio stations.
BT
• Press SOURCE repeatedly to choose BT mode or press BT on the RC alternatively.
• Activate BT on your smartphone/tablet/laptop and pair with „SRCD806“.
• Type in „0000“ (4x zero) if you are prompted to enter a pass word.
• Now you can playback the sound from your BT player via the jukebox. Use / on the control
panel or on the RC to navigate. pressed shortly, serves with the PLAY/PAUSE function.

19
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the product
or on its packaging indicates that this product may not be treated as household waste.
Instead it should be taken to the appropriate collection point for the recycling of electri-
cal and electronic equipment. By ensuring this product is disposed of correctly, you will
hep prevent potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this product. For
more detailled information about recycling of this product, please contact your local
council or your household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany
This product is conform to the following European directives:
1999/05/EC (R&TTE)
2011/65/EU (RoHS)

20
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter
les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus
pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de
l’appareil.
Avertissement
Pour réduire les risques d’incendie, d’électrocution ou de détérioration :
• Ne jamais exposer cet appareil à la pluie.
• Ne pas poser de récipient rempli de liquide sur l’appareil, comme par exemple un vase.
• Utiliser exclusivement les accessoires recommandés.
• Ne pas réparer l’appareil soi-même.
• Se tourner vers un service après-vente qualié pour la maintenance de l’appareil.
• Ne pas introduire d‘objet métallique dans cet appareil.
• Ne pas poser d’objet lourd sur cet appareil.
• Ne pas obstruer les ouvertures d’aération.
• Ne pas installer l’appareil à proximité immédiate de sources de chaleur comme un chauage, une
cuisinière, un four ou tout autre appareil chauant (comme par ex. un amplicateur entre autres).
• Enlever les piles en cas d’inutilisation prolongée de l’appareil.
Installation
• Attention - ne pas poser de sources de amme nue sur l‘appareil, comme par exemple une bougie
allumée.
• Installer l’appareil sur une surface sèche, plane, étanche et thermorésistante.
• Choisir un emplacement où les enfants ne peuvent pas avoir accès à l’appareil.
• La prise de courant doit être facile d’accès pour permettre de mettre rapidement l’appareil hors-
circuit en cas d’urgence.
• Ne pas installer ou placer cet appareil sur une étagère de bibliothèque, dans une armoire encast-
rée ou dans tout autre lieu exigu. S’assurer que l’appareil bénécie d’une bonne aération.
• Ne pas poser l’appareil sur un amplicateur ou sur tout autre appareil susceptible de chauer. La
chaleur peut endommager l’appareil.
• Ne pas exposer cet appareil à la lumière du soleil, à des températures élevées, à une forte humidité
ou à des secousses démesurées.
Transport
Conserver l’emballage d’origine. Pour garantir une protection suisante de l’appareil pendant son
transport, emballer l’appareil dans son emballage d’origine.
Nettoyage
Ne pas utiliser de liquides volatiles comme ceux contenus dans les bombes insecticides. Une pression
trop importante exercée sur la surface de l’appareil pendant le nettoyage peut l’endommager. Éviter le
contact prolongé du caoutchouc ou du plastique avec l’appareil. Utiliser un chion sec.
