auna DisGo Box 360 User manual

www.auna-multimedia.com
DisGo Box 360
Party BT System
10031975

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgenden
Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
TECHNISCHE DATEN
Artikelnummer 10031975
Stromversorgung Netzgerät Eingang: 100-240 V ~ 50/60 Hz
Ausgang: 15 V 2 A
RMS-Leistung 30 W
CD-Player
Frequenzgang Frequenz 100 Hz - 20 kHz
Signal-Rausch-Abstand 50 dB
Mikrofon
Anschluss 6,3-mm-Klinkenstecker
Empndlichkeit -73 dB
Impedanz 600 Ohm
SICHERHEITSHINWEISE
DIE NICHTBEFOLGUNG DIESER HINWEISE KANN ERNSTE
PERSONENVERLETZUNGEN ZUR FOLGE HABEN UND DAS GERÄT
BESCHÄDIGEN
Allgemein Sicherheitshinweise
• NICHT ZUR NUTZUNG DURCH KINDER GEEIGNET.
• Das Gerät ist ausschließlich zur privaten Nutzung im Heimbereich
bestimmt.
• Lesen Sie die Bedienungsanleitung sorgfältig und bewahren Sie sie
sicher auf.
• Beachten Sie alle Warnhinweise

4
DE
• Elektrische Geräte dürfen nie in Regen oder feuchten Umgebungen
aufbewahrt werden.
• Ziehen Sie während eine Gewitters und bei längerem Nichtgebrauch
den Netzstecker.
• Setzen Sie das Gerät nicht der Sonneneinstrahlung aus. Stellen Sie es
nicht in der Nähe von Wärmequellen wie Radioatoren, Heizlüftern, Öfen
oder anderen Geräten auf, die Wärme abstrahlen.
• Schalten Sie das Gerät erst aus, bevor Sie erst den Netzstecker ziehen.
• Setzten Sie das Gerät nicht Wassertropfen oder Spritzwasser aus.
• Stellen Sie keine Gegenstände auf das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.):
• Bewahren Sie kleine Objekte (z. B. Schrauben und anderes
Montagematerial, Speicherkarten) und Verpackungsteile außerhalb
der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es
besteht Erstickungsgefahr!
Transport des Gerätes:
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz
beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der
Originalverpackung.
Reinigung der äußeren Oberäche:
• Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays.
Durch zu starken Druck beim Abwischen können die Oberächen
beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein
trockenes Tuch.

5
DE
LIEFERUMFANG
AUSZIEHEN DES HANDGRIFFS
Netzgerät
2 dynamische Mikrofone
Karaoke-CD
AV-Kabel
Bedienunganleitung
1. Knopf drücken.
2. Gri ziehen

6
DE
INBETRIEBNAHME
1. Schließen Sie das Netzteil an der Anlage an und stecken Sie es in eine
Steckdose.
2. Schalten Sie das Gerät ein, indem Sie den Ein/Aus-Schalter betätigen.
3. Drücken Sie auf der Rückseite den Schalter für die Wahl der
Stromversorgung (ADAPTER POWER SELECTOR).
4. Über den Funktionswahlknopf stellen Sie wählen Sie die Modi CDG -
USB - LINE IN - BT

7
DE
ANSCHLÜSSE
VIDEO
MICROFONE
LINE IN
USB-Ladeanschluss
Lautstärkeeinstellung
Einstellung
Mikrofonlautstärke
AUDIO HDMI

8
DE
CD - CDG
Titel-Wiedergabe
1. Önen Sie das CD-Fach, indem Sie die Auswurftaste drücken.
2. Legen Sie die CD ein und schließen Sie das Fach wieder.
3. Zur Wiedergabe drücken Sie die PLAY/PAUSE-Taste.
Titel-Programmierung
1. Drücken Sie die PROGRAM-Taste.
2. Wählen Sie über die Tasten ⁄ einen Titel aus.
3. Drücken Sie wieder die PROGRAM-Taste.
4. Zur Einreihung des nächsten Titels wiederholen Sie die Schritte 2 und 3.
5. Zur Wiedergabe der gespeicherten Titel drücken Sie PLAY.
6. Um die Titel-Programmierung zu löschen, drücken Sie STOP:
Wiederholfunktion
1. Um den aktuellen Titel zu wiederholen, drücken Sie die Taste "Repeat 1".
Im Display erscheint nun das Repeat-Symbol mit einer "1" auf der rechten
Seite.
2. Möchten Sie alle Titel wiederholen, drücken Sie "Repeat All". Im Display
erscheint nun das Repeat-Symbol.
3. Um die Wiederholungsfunktion zu beenden, drücken Sie die Taste
REPEAT CANCEL.

9
DE
EINSTELLUNGEN
Lautstärkereglung für Echo, Keyboard und Stimme.
USB-AUFNAHME
1. Schließen Sie an der USB-Buchse ein USB-Speichermedium an.
2. Mit der Funktionswahltaste wählen Sie eine Audioquelle.
3. Über die die Tasten ⁄ wählen sie einen Titel aus.
4. Drücken Sie die Taste PLAY/PAUSE.
5. Drücken Sie die RECORD-Taste, um mit der Aufnahme zu beginnen.
6. Die ENTER-Taste drücken.
7. Drücken Sie die STOP-Taste, um die Aufnahme zu beenden.
USB-WIEDERGABE
1. Schließen Sie an der USB-Buchse ein USB-Speichermedium an.
2. Über die die Tasten ⁄ wählen sie einen Titel aus.
3. Drücken Sie die Taste PLAY/PAUSE.
4. Drücken Sie die STOP-Taste, um die Wiedergabe zu beenden.

10
DE

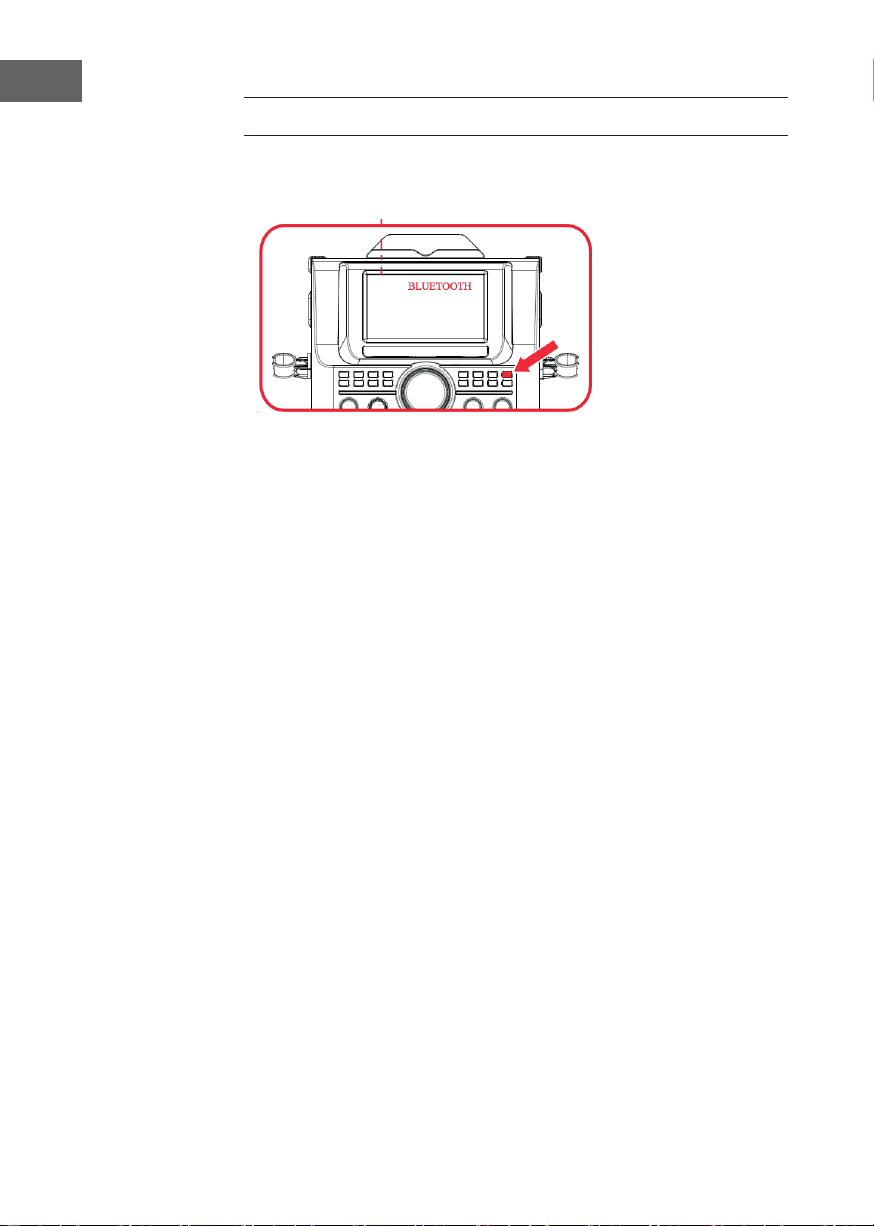

BT-VERBINDUNG
Kopplung
1. Stellen Sie die Suchfunktion auf dem BT-Gerät ein, von dem Sie Musik
wiedergeben wollen.
2. Drücken Sie die Taste PAIR, bis BT im Display erscheint. Aktivieren Sie
die BT-Funktion desMediaplayer.
3. Wählen Sie auf Ihrem BT-Gerät "KS838BT " aus und stellen Sie die
Verbindung her.
Wiedergabe
Drücken Sie zur Wiedergabe die PLAY-Taste.

11
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische
Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich
über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie
sich nach den örtlichen Regelungen und entsorgen Sie
Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die
Gesundheit Ihrer Mitmenschen vor möglichen negativen
Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen
Richtlinie 2006/66/EG unterliegen und nicht mit dem
normalen Hausmüll entsorgt werden dürfen. Bitte
informieren Sie sich über die örtlichen Bestimmungen zur
gesonderten Entsorgung von Batterien. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (RED)
2014/35/EU (LVD)

12
EN

13
EN
SAFETY INSTRUCTIONS
FAILURE TO CAREFULLY FOLLOW THESE INSTRUCTIONS MAY LEAD TO
SERIOUS PERSONAL INJURY AND DAMAGE TO YOUR PRODUCT.
General Instructions
• DANGER. NOT FOR USE BY CHILDREN.
• For home and personal use only.
• For indoor use only. Outside usage shall be construed as a misuse as set
forth herein.
• Read, keep and follow the instructions carefully.
• Heed all warnings.
SPECIFICATIONS
Item number 10031975
Power supply power adapter Input: 100-240 V ~ 50/60 Hz
Output: 15 V 2 A
RMS power 30 W
CD player
Frequency range Frequency 100 Hz - 20 kHz
S/N ratio 50 dB
Microphone
Connector 6,3-mm RCA plug
Sensitivity -73 dB
Impedance 600 ohms
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual
carefully and take care of the following hints on installation and use to
avoid technical damages. Any failure caused by ignoring the items and
cautions mentioned in the operation and installation instructions are not
covered by our warranty and any liability.

14
EN
• Electrical equipment should never be kept or stored in rain or damp
environments. Storage of the Product under the aforementioned
conditions shall be construed as neglect as set forth herein
• Unplug the product during lightning storms or when unused for long
period of time.
• Do not expose to direct sunlight and do not install near any heat
sources such as radiators, heat registers, stoves, or other apparatus that
produces heat.
• DO NOT PLUG IN THE PRODUCT UNLESS IT IS TURNED OFF
COMPLETEY.
• Do NOT expose to dripping or splashing water. Do NOT place objects
on top of the product.
Small objects / packaging parts (plastic bags, cardboard, etc.)
Keep small objects (for example, screws and other assembly materials,
memory cards) and packaging parts out of reach of children so that they
cannot be swallowed. Do not let small children play with plastic bags. Risk
of suocation.
Transporting the device
Please keep the original packaging. To ensure adequate protection when
transporting the device, pack the device tin its original packaging.
Cleaning the outer surfaces
Do not use volatile uids, such as insect sprays. The surface can be
damaged by excessive pressure during wiping. Rubber or plastic parts
should not be left in contact with the device for an extended period of time.
Use a dry cloth.

15
EN
SCOPE OF SUPPLY
EXTENDING THE HANDLE
AC power adapter
2 dynamic microphones
AV power cable
Instruction Manual
1. Press the button
2. Pull handle
Karaoke CD

16
EN
GETTING STARTED
1. Connect the power adapter to the appliance and connect to the mais.
2. Press the POWER button located at the back of the cabinet .
3. Press the ADAPTER POWER SELECTOR on the back of the appliance to
choose between battery operation and AC operation.
4. Choose the modes CDG - USB - LINE IN - BT using the FUNCTION key.

17
EN
CONNECTIONS
VIDEO
MICROPHONE
LINE IN
USB charging connection
Volume control
Microphone volume
control
AUDIO HDMI

18
EN
CD - CDG
Play
1. Open the CD tray by pressing the EJECT button.
2. Insert the CD and close the CD tray.
3. Press PLAY to play the rst track.
Program track
Press the PROGRAM button
1. Choose a title via the keys ⁄.
2. Press the PROGRAM key again.
3. For adding another track, repeat the steps 2 and 3.
4. Press PLAY to play the programmed tracks.
5. Press STOP to erase the programming.
Repeat function
1. To repeat the current title, press the button "Repeat 1". Now the display
shows the repeat symbol with a "1" on the right.
2. If you would like to repeat all titles, press REPEAT ALL". The display
shows the repeat symbol.
3. To stop the repeat function, press the button REPEAT CANCEL.

19
EN
SETTINGS
Volume control for Echo, Keyboard and voice.
USB RECORDING
1. Connect a USB ash drive to the USB input.
2. Press the FUNCTION button to choose an audio source.
3. Select a track with the ⁄ buttons.
4. Press PLAY/PAUSE.
5. Press the the RECORD button to start a recording.
6. Press ENTER.
7. Press STOP to end a recording.
USB PLAYBACK
1. Connect a USB ash drive to the USB input.
2. Press the FUNCTION button to choose USB.
3. Select a track with the ⁄ keys.
4. Press PLAY/PAUSE.
5. Press STOP to end playback.

20
EN
BT CONNECTION
Pairing
1. Turn on the search function on the Bluetooth device from which you
want to play music.
2. Press PAIR until BT appears on the display.
3. On your BT device, select "KS838BT" and make the connection.
Playback
To start playing, press the PlAY/PAUSE button.
