auna Karaboom CD User manual

www.auna-multimedia.com
Karaboom CD
Karaoketurm
Karaoke Tower
10032105 10032106

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgenden
Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
TECHNISCHE DATEN
Artikelnummer 10032105 10032106
Stromversorgung 230 V~ 50 Hz
Gesamtleistung 65 W
RMS-Leistung 60 W
Lautsprecherimpedanz 8 Ohm
Signal-Rausch-Abstand 75 dB
INHALT
Technische Daten 3
Sicherheitshinweise 4
Lieferumfang 4
Geräteübersicht 5
Inbetriebnahme 8
Musik abspielen 9
Radio 10
AUX-Eingang 10
USB/SD-Eingang 10
BT-Betrieb 11
Karaokebetrieb 11
Anschluss an ein Fernsehgerät 12
Hinweise zur Entsorgung 13

4
DE
SICHERHEITSHINWEISE
• Lesen diese Hinweise. Bewahren Sie die Bedienungsanleitung auf.
Beachten Sie alle Warnhinweise. Befolgen Sie die Anleitung.
• Verwenden Sie das Gerät nicht in der Nähe von Wasser. Nur mit einem
trockenen Tuch reinigen.
• Nicht die Lüftungsönungen blockieren.
• Nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern,
Öfen und anderen Geräten (inkl. Verstärkern), die Wärme produzieren.
• Schützen Sie das Netzkabel davor, dass darauf getreten wird oder dass
es geknickt wird, insbesondere am Netzstecker und an der Stelle, wo
das Netzkabel aus dem Gerät tritt.
• Verwenden Sie nur vom Hersteller angegebenes Zubehör.
• Nur mit dem Wagen, Ständern, Regalen oder Auagen benutzen, die
vom Hersteller angegeben sind. Beim Bewegen des Gerätes vorsichtig
sein, um ein Umfallen zu vermeiden.
• Ziehen Sie während eines Gewitters den Netzstecker, auch wenn Sie
das Gerät für längere Zeit nicht nutzen.
• Wenden Sie sich bei Reparaturen an qualizierte Fachleute. Reparaturen
werden erforderlich, wenn das Gerät irgendwie beschädigt wurde, das
Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit auf dem
Gerät vergossen wurden, Gegenstände hineingefallen sind, das Gerät
Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert
oder fallen gelassen wurde.
• Das Gerät darf Wassertropfen und -spritzern nicht ausgesetzt werden.
• Behältnisse mit Flüssigkeiten wie Vasen dürfen nicht auf das Gerät
gestellt werden.
• Die Batterie darf nicht großer Hitze durch Sonneneinstrahlung, Feuer
usw. ausgesetzt werden.
• Das Gerät wird durch den Netzstecker vom Stromnetz getrennt.
• Während des Stromnetzanschlusses bleibt das Gerät betriebsbereit.
• Anlage
• Fernbedienung
• Bedienungsanleitung
• Cinch-Kabel
• Line-In-Kabel
• 2 Mikrofone
• 2 Mikrofonhalter
• 4 Schrauben
LIEFERUMFANG

5
DE
GERÄTEÜBERSICHT
Vorderansicht
Rückseite

6
DE
1 USB-Ladeanschluss
2 USB-Anschluss
3 Audio-Eingang
4 SD-Schacht
5 Quelle (SOURCE)
Quelle wählen, CD
6 STANDBY
Standby ein- und ausschalten
7 EJECT
Die Disc auswerfen
8 ZURÜCK
Drücken: Voriger Titel
Einen Radiosender anwählen
Gedrückt halten: Innerhalb eines Titels zurückspulen.
9 Lautstärke -
10 Lautstärke +
11 VOR
Drücken: Nächster Titel
Einen Radiosender anwählen
Gedrückt halten: Innerhalb eines Titels vorspulen
12 PLAY/PAUSE/MODE button
Drücken: Den aktuellen Titel wiedergeben oder anhalten
Gedrückt halten: USB/BT-Modus wählen
13 Lautstärkeregelung
Die Lautstärke erhöhen oder verringern
14 MIC1
15 MIC2
16 MIC-Lautstärkeregler
17 UKW-Antenne
18 Videoausgang
19 AUX-Anschluss
An ein externes Audiogerät anschließen

7
DE

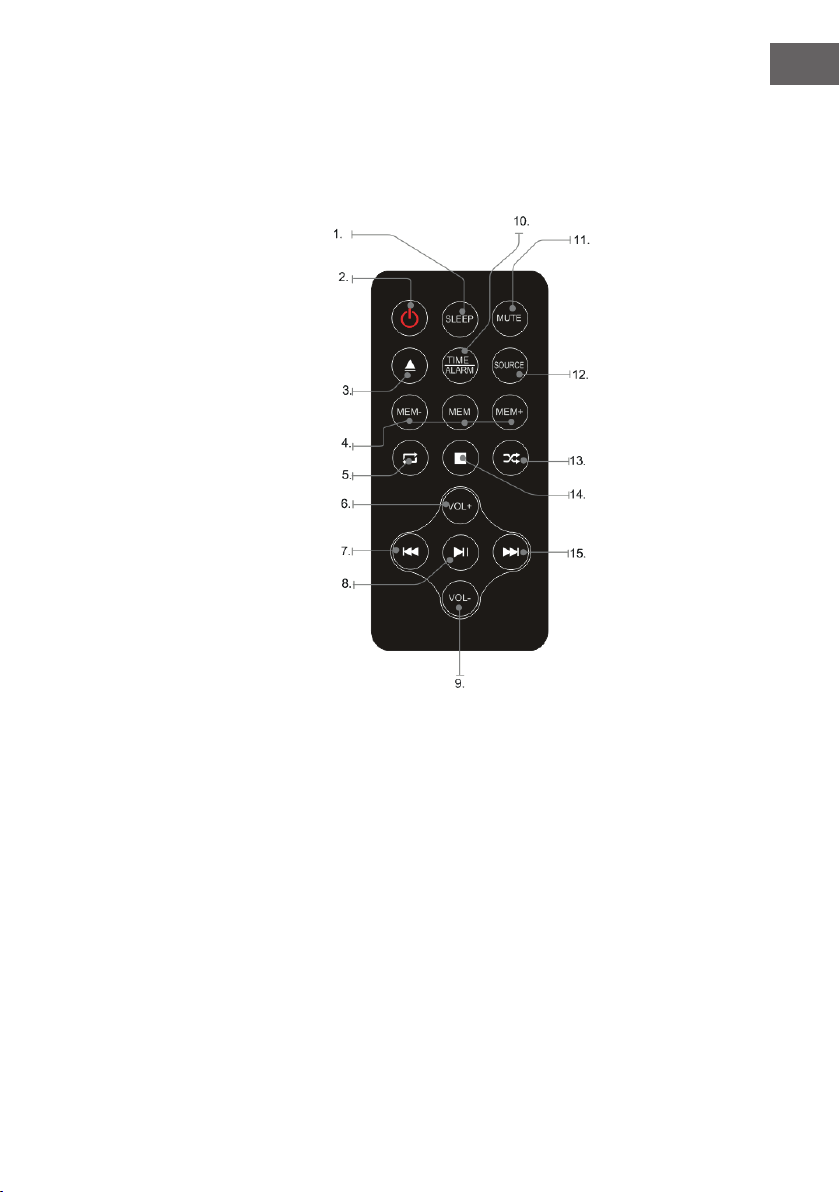

Übersicht über die Fernbedienung
1 Schlaf
Wiederholt drücken, um den Schlaftimer (Abschaltautomatik)
einzustellen.
2 EIN/AUS
Drücken, um das Gerät ein-
oder auszuschalten
3 AUSWURF
Die CD auswerfen
4 MEM/MEM+/MEM-
MEM drücken, um den
aktuellen Radiosender auf
einen voreingestellten Kanal
einzustellen.
Mit MEM+/MEM- den
Senderplatz wählen.
5 SELECT REPEAT MODE
6 LAUTSTÄRKE +
Die Lautstärke erhöhen
7 
Zum vorigen Titel springen
8 PLAY/PAUSE
9 LAUTSTÄRKE -
Die Lautstärke verringern
10 ZEIT/ALARM
11 STUMM
Zum Stummschalten drücken:
Erneut drücken, um Ton wieder herzustellen.
12 Quelle (SOURCE)
Wahl einer Quelle
13 ZUFALLSWIEDERGABE
Zufällige Wiedergabe von CD
14 
Anhalten der Wiedergabe
15 
Titel überspringen

8
DE
INBETRIEBNAHME
Vorsicht: Gefahr eines Stromschlags.
Wenn Sie das Netzkabel von der Stromversorgung trennen,
fassen Sie immer am Netzstecker an. Ziehen Sie nie am
Netzkabel.
Stellen Sie das Gerät in die gewünschte Position.
Auto-Standby
Wenn Sie Medien von einem verbundenen Gerät abspielen, geht die
Anlage automatisch in den Standby-Betrieb, wenn 10 Minuten lang keine
Taste gedrückt wurde oder von dem verbundenem Gerät 10 Minuten keine
Wiedergabe erfolgt ist.
Einstellen der Uhr
Nachdem der Karaoketurm an die Stromversorgung angeschlossen wurde
und nach einem Stromausfall zeigt das Display "0:00" an. Zum Einstellen
der aktuellen Uhrzeit muss das Gerät im Standby sein.
1. Drücken Sie TIME/ALARM. Die Ziern im Display blinken.
2. Drücken Sie ,bis die richtige Stunde eingestellt ist. Die Taste TIME/
ALARM drücken.
3. Die Ziern der Minuten im Display blinken.
4. Drücken Sie die Tasten  wiederholt, bis die richtigen Minuten
eingestellt wurde.
Einstellen des Weckers
Das Gerät kann als Wecker verwendet werden. Die Quellen CD,USB, UKW
werden zur voreinstellten Weckzeit aktiviert.
1. Die EIN/AUS-Taste drücken, um das Gerät in den Standby-Betrieb zu
setzen.
2. Überprüfen, ob die Uhr richtig eingestellt wurde.
3. Die Taste TIME/ALARM gedrückt halten. Im Display blinkt ON. Nun
können Sie die Weckzeit einstellen.
4. Die Taste TIME/ALARM drücken. Das Display blinkt.
5. Wiederholt die Tasten  drücken, um die Stunde einzustellen. Mit
TIME/ALARM bestätigen.
6. Mit die Minute einstellen.
7. Zur Bestätigung ALARM drücken und dann über die Tasten , CD/
FM/USB wählen.
8. Die Lautstärke auf eine Stufe von 0 bis 20 einstellen.

9
DE
9. Die Taste TIME/ALARM drücken in ausgeschaltetem Zustand drücken. Im
Display blinkt zum Einstellen des Weckers ON.
10. Wecker deaktivieren: Wählen Sie mit den Tasten  "OFF".
deaktivieren.
Schlafmodus
Drücken und halten Sie die SLEEP-Taste gedrückt. Das Display blinkt. Die
Taste wiederholt drücken, bis das Display die Mintute anzeigt. Sie können
10 bis 90 Minuten einstellen.
Bei der Bestätigung blinkt es dreimal und kehrt dann zur vorigen Anzeige
zurück. Wenn Sie den Schlafmodus beenden wollen, drücken Sie OFF.
Nach dreimaliger Leereingabe wird der Schlafmodus beendet.
MUSIK ABSPIELEN
Eine Disk wiedergeben (CD, CD-R, CDR/W, CD+G)
1. Wiederholt die SOURCE-Taste drücken, um CD zu wählen.
2. Eine CD mit der bedruckten Seite nach oben einlegen.
3. Die Wiedergabe startet automatisch. Falls nicht, die Taste 
drücken.
4. Verwenden Sie die Bedienelemente am verbundenen Gerät, um mit
der Wiedergabe der Musik zu beginnen, die atn die Lautsprecher
weitergeleitet wurde.
Wiedergabe anhalten/fortfahren
1. Während der Wiedergabe 
 drücken, um anzuhalten oder fortzufahren.
2. Während der Wiedergabe gedrückt halten, um vor- oder
zurückzuspulen.
Einen Titel überspringen
CD/MP3-Disk, USB/SD-Datenträger
1.  drücken, um einen anderen Titel zu wählen.
2. VOL-/VOL+ drücken, um die Lautstärke zu regeln.

10
DE
RADIO
Es sind bis zu 20 Titel vorprogrammierbar:
1. Mit der der SOURCE-Taste das Radio starten.
2. Mittels -Tasten einen Sender suchen.
3. Mit den -Tasten die gewünschten Sender einstellen.
4. Wenn Sie einen Sender gefunden haben, den Sie speichern wollen,
drücken Sie die MEM-Taste auf der Fernbedienung. Im Display erscheint
"P01". MEM+/MEM- drücken, bis der gewünschte Speicherplatz
angezeigt wird. MEM drücken, um die gegenwärtige Station zu
speichern.
5. Wenn Sie die MEM-Taste gedrückt halten, startet das Gerät eine
automatische Sendersuche aller verfügbaren Stationen, die nach
Empfangsstärke sortiert sind.
AUX-EINGANG
(erfordert ein Cinch-Kabel)
Schließen Sie das Cinch-Kabel nicht an den AUX-Eingang an. Verbinden
Sie das andere Ende des Cinch-Kabels mit dem Audioausgang eines DVD-
Players, Stereoanlage, Spielkonsole oder Fernseher.
1. Gerät einschalten: den Ein/Aus-Schalter drücken.
2. Nach Aux wechseln: die SOURCE-Taste drücken.
3. Verwenden Sie das Bedienfeld am angeschlossenen Gerät, um mit der
Videowiedergabe zu beginnen.
USB/SD-EINGANG
1. Schließen Sie das USB-Speichermedium oder die SD-Karte an den
entsprechenden Anschluss an.
2. Drücken Sie die SOURCE-Taste, um den USB- bzw. SD-Betrieb zu
wählen. Das Gerät gibt die Titel automatisch wieder; falls nicht, die
Tasten 
drücken.
3. Mit den Tasten  den Titel wählen.
4. Mit den Tasten VOL+ und VOL-
Hinweis: Der USB-Anschluss und der SD-Steckplatz sind empndliche

11
DE
Anschlüsse, die zur Instabilität des Geräts führen können.
Auaden von Geräten am USB-Anschluss
Oben am Gerät bendet sich ein USB-Ladeanschluss.
BT-BETRIEB
1. Die SOURCE-Taste drücken und den BT-Modus wählen.
2. Schalten Sie die BT-Funktion auf Ihrem Mediengerät ein, die sich
normalerweise sich in den Einstellungen bendet.
3. Aktivieren Sie den BT-Empfang und machen Sie Ihr Gerät "sichtbar".
Wählen Sie in den Einstellungen Ihres BT-Geräts "Neues Gerät
hinzufügen" oder "BT-Gerät einrichten". Nun wird eine Suche
angestoßen. Mit "CZT-1713" verbinden, sobald es angezeigt wird. Wenn
nach einem Passwort verlangt wird, geben Sie "0000" (vier Nullen) ein.
Wenn der Kopplungsversuch fehlschlägt oder die Zeit abgelaufen ist,
wiederholen Sie die Schritte.
4. Nachdem das Gerät und der Karaoketurm miteinander gekoppelt
wurden, ist ein Signalton zu vernehmen.
5. Überprüfen, ob die BT-Verbindung tatsächlich hergestellt wurde.
6. Drücken Sie PLAY/PAUSE, um die Wiedergabe anzuhalten und
erneut, um mit der Wiedergabe fortzufahren und , um einen Titel
vorzuspringen und , um einen Titel zurückzuspringen.
KARAOKEBETRIEB
1. Schließen Sie das Mikrofon (im Lieferumfang enthalten) an den
Anschluss MIC1 oder MIC2 an. Sicherstellen, dass die Lautstärke auf
niedriger Lautstärke steht.
2. Das Mikrofon auf ON schalten. Zum Ausschalten des Mikrofons wieder
auf OFF stellen.
3. Die Mikrofonlautstärke auf der Rückseite einstellen.
4. Den ECHO-Regler drehen, um den Echoeekt zu erhöhen oder zu
senken.
5. Die gewünschte Wiedergabequelle wählen und mit der Wiedergabe
beginnen.
6. Singen!
7. Nach dem Singen das Mikrofon wieder ausschalten, indem Sie den
Schalter in die Position OFF stellen.

12
DE
ANSCHLUSS AN EIN FERNSEHGERÄT
Sie können den Karaoketurm an ein Fernseher anschließen und eine CD+G
abspielen. Sehen Sie nach dem dem CD+G-Symbol auf dem Gerät.
Schließen Sie das gelbe Cinchkabel mit einem Ende an den Karaoketurm
und mit dem anderen Ende an den Fernseher an.
Das Fernsehgerät muss einen Video-Anschluss (gelber Cinch-Stecker)
haben.

13
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische
Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich
über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie
sich nach den örtlichen Regelungen und entsorgen Sie
Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die
Gesundheit Ihrer Mitmenschen vor möglichen negativen
Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen
Richtlinie 2006/66/EG unterliegen und nicht mit dem
normalen Hausmüll entsorgt werden dürfen. Bitte
informieren Sie sich über die örtlichen Bestimmungen zur
gesonderten Entsorgung von Batterien. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (RED)
2014/35/EU (LVD)

14
EN

15
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual
carefully and take care of the following hints on installation and use to
avoid technical damages. Any failure caused by ignoring the items and
cautions mentioned in the operation and installation instructions are not
covered by our warranty and any liability.
TECHNICAL DATA
Item number 10032105 10032106
Power supply 230 V~ 50 Hz
Total consumption 65 W
RMS power 60 W
Speakers impedance 8 Ω
S/N (A) 75 dB
CONTENTS
Technical Data 15
Safety Instructions 16
Scope of Supply 17
Product Overview 17
Getting Started 20
Play 21
Listening to radio 22
Play from external audio 22
Using the USB/SD input 23
BT Mode 23
Karaoke Mode 24
Connecting to your TV 24
Disposal Considerations 25

16
EN
SAFETY INSTRUCTIONS
• Read these instructions. Keep these instructions. Heed all warnings.
Follow all instructions.
• Do not use this apparatus near water.
• Clean only with dry cloth.
• Do not block any ventilation openings. Install in accordance with the
manufacturer’s instructions.
• Do not install near any heat sources such as radiators, heat registers,
stoves, or other apparatus (including ampliers) that produce heat.
• Protect the power cord from being walked on or pinched, particularly at
plugs, convenience receptacles, and the Point where they exit from the
apparatus.
• Only use attachments/accessories specied by the manufacturer.
• Use only with the cart, stand, tripod, bracket, or table specied by
the manufacturer or sold with the apparatus. When a cart is used, use
caution when moving the cart/apparatus combination to avoid injury
from tip-over.
• Unplug this apparatus during lightning storms or when unused for long
periods of time.
• Refer all servicing to qualied service personnel. Servicing is required
when the apparatus has been damaged in anyway, such as power-
supply cord or plug is damaged, liquid has been spilled or objects have
fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
• Apparatus shall not be exposed to dripping or splashing.
• Do not place any sources of danger on the apparatus (e.g. liquid lled
objects, lighted candles).
• Where the MAINS plug or an appliance coupler is used as the
disconnect device, the disconnect device shall remain readily operable.
• Make sure there is enough free space around the product for ventilation.
• Batteries (battery pack or batteries installed) shall not be exposed to
excessive heat such as sunshine, re or the like.
• Do not use this unit in wet or damp conditions.
• Always disconnect the unit from the mains power supply before
cleaning. Clean the appliance with a soft, damp, lint free cloth. Do not
use abrasives or harsh cleaners.

17
EN
• 1x main unit
• 1x remote control
• 1x user manual
• 1x RCA cable
• 1x line in cable
• 2x 6.5mm microphone
• 2x microphone holder
• 4x screw
SCOPE OF SUPPLY
PRODUCT OVERVIEW
Front
Rear

18
EN
1 USB Charge
2 USB socket
3 Audio in
Connect an external audio device
4 SD slot
5 Source
Select a source: CD, Bluetooth, USB, FM or AUDIO IN
6 Standby
Turn on the unit, switch to Standby mode
7 Eject
Eject the disc
8 
Skip to the previous track
Tune to a radio station
Press and hold the key to search within a track / USB
9 VOL -
Adjust the Volume-
10 VOL +
Adjust the Volume+
11 
Skip to the next track
12 
Tune to a radio station
13. ECHO
Adjust the ECHO volume
14 MIC 1
15 MIC2
16 MIC Volume knob
17 FM antenna
18 VIDEO out
19 RCA jack
Connect an external audio device

19
EN
Overview of Remote Control
1 SLEEP
Press repeatedly to set a sleep timer to turn the tower of after a set
amount of time has passed
2 POWER
Press to power the tower o
and on
3 EJECT
Eject the disc
4 TIME/ALARM
Press to set alarm on standby
5 MEM/MEM+/MEM-
Press MEM to save the
current radio station
to a preset channel.
Press MEM+/MEM- to choose
the FM stations.
6 Select the repeat play in CD
mode
7 VOLUME+
8 
Skip to the previous track
9 
Start or pause play
10 VOLUME-
Press to adjust the volume-
11 ALARM
Press to set alarm on standby mode
12 MUTE
Press to Mute or restore volume
13 SOURCE
Select a source: CD, Bluetooth, USB, FM or Audio in
14. RANDOM
Select the random play mode in CD mode
15. 
Stop play
16 
Skip to the next track
Use: Use: The remote control operates on 1 pc CR2025 lithium battery
(included).to power up the remote control; remove the insulation tab from
the back unit

20
EN
GETTING STARTED
Caution: Danger of electric shock.
When you unplug the AC power cord always pull the plug from
the socket. Never pull the cord. Before connecting the AC power
cord, ensure you have completed all other connections.
Place the unit in the desired position and unravel the mains cable. Insert the
cable into the supply socket and switch on if applicable.
Auto-Standby
When playing media from a connected device, the Tower automatically
switches to standby if
• No button is pressed for 10 minutes,
• No audio from a connected device for 10 minutes.
Setting Clock
After the unit is plugged into a mains supply or mains power failure, the
display will show the “0:00” on the LED display. The unit should be in
standby mode to set the current clock.
1. Press TIME/ALARM button, the digits for the display will blink.
2. Press the , button repeatedly until correct hour is set. Press the
TIME/ALARM to conrm the hour setting.
3. The minute digits on the display will blink.
4. Press the  button repeatedly until correct minute is set. Press the
TIME/ALARM to conrm the minute setting.
Setting Alarm
This unit can be used as an alarm clock, CD /USB/ FM is activated to play at
a preset time.
1. Press the Standby switch to switch the unit to standby mode.
2. Make sure that you have set the clock correctly.
3. Press and hold TIME/ALARM button in shutdown state, the display will
ash ON to select setting alarm and the display will blink.
4. Press the TIME/ALARM conrm, the time display will blink.
5. Press  dbutton repeatedly to set hour. Press TIME/ALARM to
confirm.
6. Press to set minute.
7. Press ALARM to confirm, and then press , to select CD/FM/USB
status. Press TIME/ALARM to confirm.
