Funkmikrofon-Set
Mikrofon und Empfänger
10024338

Bestimmungsgemäße Verwendung
Dem Auna Mikrofon-System liegt ein Mikrofon mit integriertem Sender bei, der zur drahtlosen Signalübertragung
an die Empfangseinheit dient. Das System arbeitet innerhalb des VHF-Spektrums (174 MHz - 216 MHz). Die Über-
tragungsreichweite beträgt ca. 100m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwen-
dung in Innenräumen konzipiert.
Zulassung
Das Funk-Mikrofonsystem wurde gemäß den europäischen Standards EN 300422-1 V1.3.2, EN 300422-2 V1.2.2, EN
301489-9-1 V1.8.1, EN 301489-9-1 V1.4.1 und EN 60065: 2002+Al, EN 60065: 2006+All, EN 60065: 2008+A2: 2010, EN
62479: 2010 geprüft. Dieses Produkt entspricht somit der R&TTE-Richtlinie der Europäischen Union und benötigt
deshalb keine Einzel-EG-Baumusterprüfung
jedes Mitgliedslandes. Die Prüfstelle ist
Diese Funkanlage entspricht der Geräteklasse 2 und benötigt eine Einzelfrequenzzuteilung für den
Betrieb in der Bundesrepublik Deutschland. Die Formulare für die Frequenzzuteilung fnden Sie Im
Internet auf der Website der Bundesnetzagentur: www.bundesnetzagentur.de.
Auch für den Betrieb in einem anderen Land kann es notwendig sein, eine Zulassung bei den nationalen Behörden
zu beantragen.
Spezikationen
Empfänger Mikrofon
Maße: 21x4x16 cm (BxHxT) Maße: 240x45 mm
Gewicht: 1.2 kg Betrieb: 9 V Batterie bzw. Akkus
Betrieb: AC 230 V ~ 50 Hz Sendeleistung: 10 mW
Frequenzgang : 50 - 15000 Hz Sendefrequenzen: VHF (174 - 216MHz)
Reichweite (max.): 100 m Ausgangsleistung (ERP, Watt): 0,0013
Klirrfaktor: < 0.5% Emission-Designator: F3E
Signal/Rausch-Verhältnis (S/N): > 70 dB
Ausgang: 6.3 mm Klinkenbuchse
Temperaturen: (-20~50) °C bis 90%
Leistungsmerkmale
Dieses Mikrofonset enthält ein Handmikrofon und eine Empfangseinheit. Diese verfügt über einen Kanal. Das
robusten Funkmikrofon ist ideal einsetzbar, bei Karaoke- oder anderen öentlichen Veranstaltungen.
Betrieb:
• Schließen Sie den Empfänger an eine Steckdose und setzen Sie die Batterien in das Mikrofon ein.
• Stellen Sie die Antennen des Empfangsteils senkrecht und schalten Sie das Mikrofon an.
• Wenn der Empfänger das Signal des Mikrofons korrekt empfängt, wird das durch die Leuchtdiode signalisiert.
• Wenn der Batterieindikator leuchtet, ist die Batterie zu schwach.
2

Gerätebeschreibung

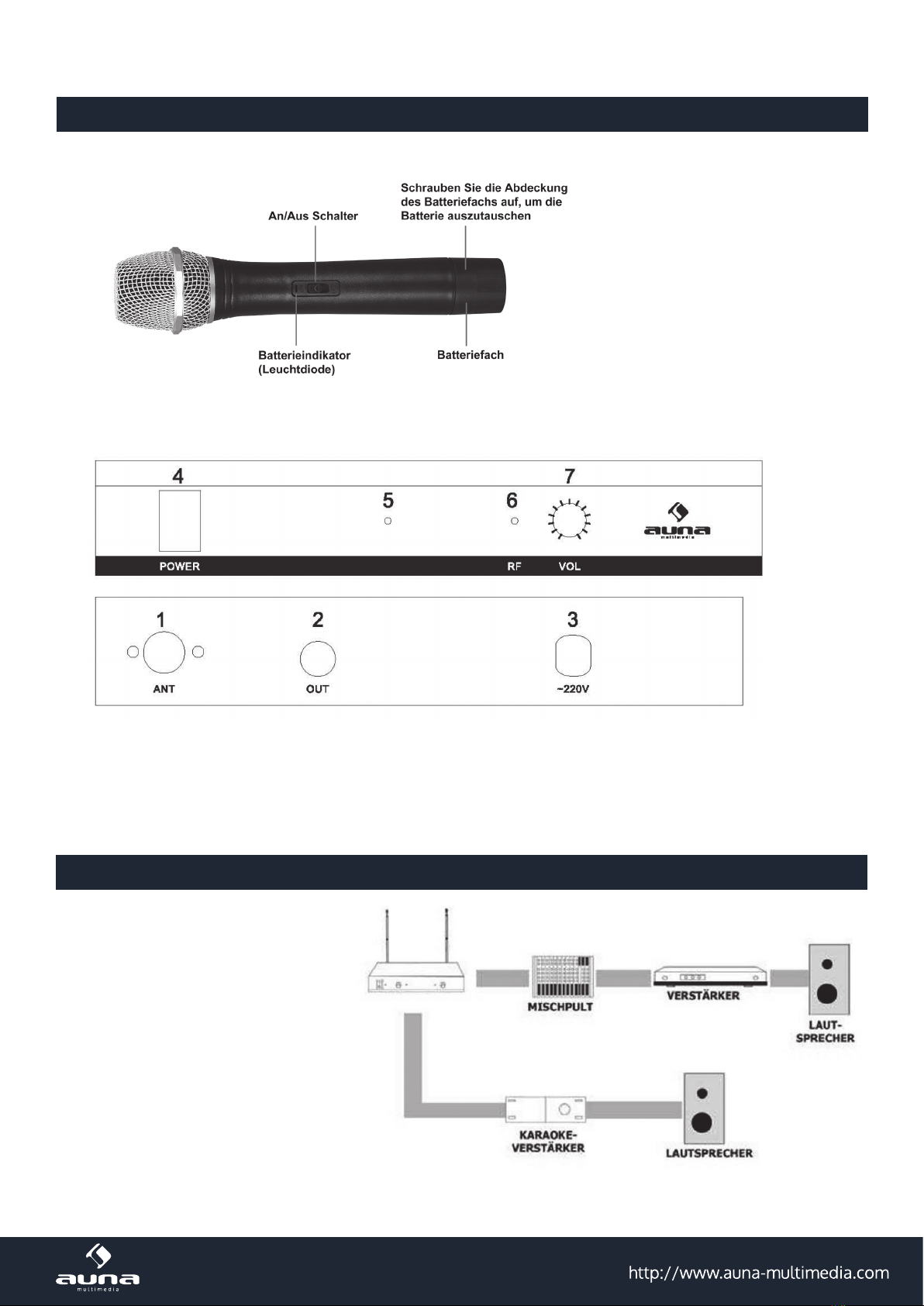

Das Mikrofon
Das Empfangsteil
1 Antenne 4 An/Aus Schalter 7 Lautstärke
2 6,3mm-Klinkenausgang 5 Betriebs-Anzeige
3 Netzanschluss 6 Kontrollleuchte Mikrofon
Installation
• Stecken Sie das Netzkabel in Netz-
anschluss und Steckdose.
• Die grüne Leuchtdiode zeigt an,
dass das Gerät nun betriebsbereit
ist.
• Stellen Sie die Antenne senkrecht
und achten Sie darauf, dass das
Empfangsgerät möglichst frei
steht.
• Verbinden Sie das Empfangsgerät
über den Mixout mit einem Verstär-
ker.
3

Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Be-
wahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Ver-
wendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe
beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Önen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
ACHTUNG
Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung.
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische
Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren
Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektroni-
scher Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgerä-
te nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt
und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Ma-
terialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
Auch Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur
Rückgabe gebrauchter Batterien gesetzlich verpchtet. Sie können Batterien nach Gebrauch in
der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im
Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden. Batterien oder Ak-
kus, die Schadstoe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der
Nähe zum Mülltonnensymbol befndet sich die chemische Bezeichnung des Schadstoes. »Cd« steht für Cadmium,
»Pb« für Blei und »Hg« für Quecksilber.
CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin
4

Operating Determinations
The Auna wireless microphone systems encloses one microphone with integrated transmitter which serves for
wireless signal transmission to the receiving unit. The systems operate within the VHFspectre (174 - 216 MHz). The
transmission range is approx. 100 m and depends on the local conditions. The units were designed for indoor use.
Approval
This wireless microphone system was tested in accordance with the European standards EN 300422-
1 V1.3.2, EN 300422-2 V1.2.2, EN 301489-9-1 V1.8.1, EN 301489-9-1 V1.4.1 and EN 60065:
2002+Al, EN 60065: 2006+All, EN 60065: 2008+A2: 2010, EN 62479: 2010. Consequently, this
product adheres to the R& TTE directive of the European Union and does not need an individual EC
type examination of every member state. The approval number is
In some countries, the operation of this wireless system needs to be approved by the national telecoms regulatory
authority. In Germany, it is necessary to apply for a frequency assignment at the
corresponding branch of the Federal Network Agency (BNetzA). The forms for the frequency assignment can be
found on the website of the Federal Network Agency: www.bundesnetzagentur.de.
Specications
Receiver Microphone
Size: 21x4x16 cm (WxHxD) Size: 240x45 mm
Weight: 1.2 kg 9 V battery/rechargeable battery
Power souce: AC 230 V ~ 50 Hz Transmitting power: 10 mW
Frequency : 50 - 15000 Hz Frequency: VHF (174 - 216MHz)
Range (max.): 100 m Output power (ERP, Watt): 0,0013
Distortion factor: < 0.5% Emission Designator: F3E
Signal-to-noise ratio (S/N): > 70 dB
Output jack: 6.3 mm
Temperature: (-20~50) °C bis 90%
Capability Characteristics
This wireless microphone set includes one microphones and one receiver. The receiver has one channel. The ro-
bust wireless microphone is ideal for karaoke- or other public adress events.
Getting started
• Connect the receiver to an electric outlet and insert batteries into the microphone.
• Put the antenna of the receiver upright.
• Switch on the receiver. The operation state will be signalied by the operation display LED.
• Now switch on the microphone.
• If the receiver receives the signals from the microphone correctly the LEDs RF will show.
5

Receiver and Installation
The receiver
1 Antenna 4 On/O switch 7 Volume
2 Output jack 5 Power LED
3 Power supply 6 Microphone LED
Installation
• Plug the receiver to an electric outlet [3]. The green
LED [6] shows that the device is on.
• Position the antenna vertically and make sure that
the receiver is free-standing.
• Connect the receiver with Output to an amplifer.
Safety Guide
Please follow the safety notes below to avoid malfunctions, damages or physical injuries:
• Do not leave packaging materials in reach of children. Plastic bags may become a dangerous toy for children.
Do not modify the device.
• Do not disassemble the unit or attempt to repair it yourself. The device does not contain parts serviceable by
you. If you have any questions or problems regarding the device, please feel free to contact our customer ser-
vice for advice.
• The device should be kept away from moisture and direct sunlight.
• Only power the device with suited voltage. Never connect the device with any other incompatible voltage than
recommended.
WARNING
Repairing the unit should only be made by a technician or an authorized service center. Do not open
the device under any circumstances. Incorrect installation and/or connection may lead to malfunction
or complete damage. Failure to follow these warnings and in case of any unauthorized handling, use or
repair; will void warranty of this product!
CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin
