Aurlane ECLIPSE ROUND CAB129 User manual

50cm
50cm
50cm
Cabine¼de Cercleoucarrée
CabineRectangulaire
50cm 50cm
50cm
Distanceminimum nécessaireautourdela
cabinepourréaliser
l’installation
Instructionsdepré‐installation
C:Eauchaude F:Eaufroide
D:Evacuationen40mm
ZONEA1:Zonepossiblepour
l’évacuation
Distanceminimum
nécessaireautourdela
cabinepourréaliser
l’installation
CONSEILD’INSTALLATION: -Lasalledebainsdoitêtrecarreléeetlesmursetlesol
deniveau -Aucunmatérielsanitairenedoitêtresitué à moinsde
50cmdelacabine
-Lahauteurduplafonddoitêtred’aumoins2,3m
-Lespenteslégalesd'évacuationsontà respecterpour
unebonneévacuationdelacabine
C
F
F
C
150mm
1200mm
2300mm
550mm
MIN 100mm
D= 40mm
MAX300mm
A1

Alireobligatoirementavantinstallation
Garantie
•
•L’installationdecettecabinededouchenécessited’êtreréaliséedanslesrèglesdel’art.Notresociété déclinetouteresponsabilité etseréserveledroitdenepasassurersagarantiedans
lecasoù ceproduitneseraitpasinstallé pardupersonnelqualifié.Encasdedemandesurunélémentsousgarantie,ilestimpératifdefournirlafactured’achatduproduit.
•
•Ilestindispensabledevérifierl’étatdechacundesélémentsaudéballage.Aucuneréclamationrelativeàlaqualité duproduitneserapriseencomptepassé undélaisde14joursaprès
l’achatduproduit.
Installation
•Ilestimpératifdenepasencastrerlacabinedanslemuretlesol.L’arrièred’unecabinededouchedoittoujoursresteraccessibleencasdenécessité d’interventionsurles
branchements.Respecteraussilesinstructionsdepré‐installationenpagesuivante.
•Lemontagedoitêtreeffectué à deuxpersonnesauminimum,defaçonàp
ouvoirmainteniretfixercertainséléments.
•Lesélémentsenverresontenverretrempé pourdesraisonsdenormesetdesécurité.Leverretrempé étantconçupourexploserenmorceaux(noncoupants)encasdechoc,ces
élémentssontàmanipuleravecuneextrêmeprécaution.Pourcettemêmeraison,ilestindispensabledenepasforcerleserragedesaccessoiresàfixersurlesélémentsvitrés(poignées
deportes,étagères,supportdedouchette,porteserviette,etc)
•Lapressiondel’eaualimentéedoitêtrecompriseentre2et4bars.Ledépassementdeceslimitesinfluencel’utilisationnormaleduproduit.Silapressiondel’eauesttrèsbasse,ilest
conseillé d’installerunepompedepression,contacterpourcelavotredistributeurdematérielsanitaire.Silapressionesttropimportante,latuyauteriedelacabinerisquedefuir.
•Afindefaciliterlemontagefinaldelacabine,certainscomposantscommelesbusesoularobinetteriepeuventêtrepré‐montéssurleproduit.Toutefois,ilestimpératifdecontrôlerle
serragedesélémentsetderéaliseruntestdemiseeneauavantlamiseenplacedéfinitivedelacabine.
Utilisation
•Afindevousprévenircontretouteinfectionbactérienne,ilestimportantdenettoyerdefaçonrégulièrevotrecabinededouche.Veuillezrespecterpourcelalesconsignesdenettoyage
etnepasutilisern’importequelproduitd’entretien.Attention,nepasutiliserd’agentsdenettoyagecontenantdel’acétone,duchloreoudel’eauammoniacale(eaudejavel).
L’utilisationd’untelproduitentraîneraitautomatiquementunedétériorationrapidedesélémentschromés.
•Attention danslecadredel’utilisationdelacabinepardesenfants:nelaisserl’utilisationdelacabinesanssurveillancequ’à desenfantsresponsablesayantcomprislesinstructions
donnéesparleursparentsconcernantl’utilisationd’unetellecabinededouche.Iln’esttoutefoispasconseillé delaisserl’utilisationdecettecabinededoucheauxenfantssans
surveillancedesparents .Cesderniersdoivents’assurerquel’enfantnejouepasaveclacabinededouche.
•Cettecabinenedoitpasêtreutiliséepardespersonnes(ycomprisdesenfants)àmobilité,dispositionsensorielleoumentaleréduitesàmoinsqu’ellessoientsoussurveillanceou
qu’ellesaientreçudesinstructionsparlespersonnesresponsabledeleursécurité.
•Nepasutiliserd’appareilsélectriquesà l’intérieurdelacabine
FR
•Les produits sont garantis 1 an, pièces uniquement. La main d’œuvre n’étant pas effectuée par nos soins, aucune garantie main d’œuvre ne sera appliquée. En cas de défaut de
fabrication avéré ou de casse d’un élément, ces éléments peuvent être commandés au distributeur ayant vendu ce produit, cependant en aucun cas la main d’œuvre relative à un remplacement de la pièce ne sera prise en charge.
• Les éléments vitrés sont emballés sous film transparent afin de permettre le contrôle de l’état de ces éléments lors de l’achat. Aucun remplacement de ces éléments ne sera pris en
charge dans la cas où une casse serait signalée après l’enlèvement des colis en magasin.

L’installation de votre cabine de douche est maintenant terminée? Avant de mettre en eau votre cabine, il est indispensable de bien vérifier l’étanchéité de
l’ensemble de la cabine et assurez vous que la pression d’eau circulant dans le circuit n’est pas trop forte. La pression doit être comprise entre 2 et 4 bars. Une pression trop importante pourrait endommager la tuyauterie et causer des fuites.
Problèmes– Solutionssurl’utilisationdevotrecabinededoucheAurlane
Problème:L’eaufuitparuntuyaudeconnexionà l’arrièredelacabine.
Solution:
‐lescolliersdeserrageeninoxpermettantdeserrerlestuyauxsurlesbusesnesontpas
assezserrés.Resserrezlesàl’aided’unepinceetd’untournevis.S’ilssontdéfectueux,
contactezvotrerevendeur.
‐lapressiond’eaudépasse4bars,abaissezvotrepression.Latuyauterien’est
pasdimensionnéepoursupporterplusde4barsdepression.
Problème:Del’eaus’ écouleausol,àl’extérieurdelacabine.
Solution:
‐danslecasoù lacabineneseraitpasinstalléeparfaitementàplatouencasde
trèsfaibleécoulementdel’évacuation,ilestpossiblequedel’eaus’infiltreauniveau
destrousdevisprésentssurlereceveur.Danscecas,tirezlacabinepouraccéder
à l’arrière,dévissezlesvisdubasetappliquezunpointdecollePVCdansle trou.
RevissezensuitecesvisdanslacollePVCencorefraisetattendez24hdeséchage
avantderemettrevotrecabineeneau.
‐lafuitepeutprovenirdelabonde.Lecontourdelabondea‐t’ilbienété siliconé
lorsdel’installationdevotrecabine,commepréconisé danscemanuel.Siteln’apasété le
cas,ilestnécessaired’appliquerunjointdemasticà étanchéité surlepourtourdelabonde.
Vérifieraussisilesdeuxpartiesdelabonde(côté intérieuretcôté extérieurdelacabine
sontcorrectementserrés,ainsiquel’écroudejonctionentrelabondeetlesiphondela
cabine.
‐vérifiezleserragedes2flexiblesd’arrivéed’eauchaudeeteaufroide.Unserragetrop
importantauraitpudessertirlesextrémitésdecesflexibles.Danscecas,ilestindispensable
delesremplacersansquoivousrisquezundégâtdeseaux.
‐lecaséchéant,unrinçageàfortepressionnotammentauniveaudesgouttières d’évacuationpeutentrainerunécoulementd’eauàl’extérieur.Lerinçagedelacabinedoit doncêtreeffectué à débitréduit.
Problème:Larobinetteriefuit. Solution:
‐Vérifiersilesjointsentrelaparoietlemitigeursontexistantsetbienpositionnés.
N’hésitezpasàdévisserlarobinetteriesielleestdéjà fixéesurlaparoi.Sivousne constatezpasdeproblèmeauniveaudesjoints,vérifiezlespointssuivants.
‐Ilsepeutquelacartouchecéramiquesituéeà l’intérieurdumitigeursesoitdécalée.
Danscecas,ilestnécessairededémontercettecartouche,delarepositionnercorrectement
etderemonterlemitigeur.
‐Ilsepeutqueles3jointscirculairesdelacartouchecéramiquesituéeà l’intérieur
dumitigeurnesoientplussuffisammentgraissés.Danscecas,démontezlacartouche,
appliquezunpeudegraissesurcesjointsetremontezlemitigeur.
‐Sileproblèmepersiste,lacartoucheestsurementendommagé.Contactezvotrerevendeur.
Problème:Laporteestmalajustéeetnefermepascorrectement.
Solution:
‐Avanttoutechosevérifierleserragedesroulettes :vousavezremarqué quelesroulettes
ontunaxedécentré.Pourquelafermeturesoitparfaite,ilestimpératifquel’axedu décentragesoitdanslamêmeorientationpourl’ensembledesroulettes.
‐Ilestpossiblequelesprofilésdefaçadenesoitpasenfoncé defaçonuniformesurtoute
lalongueurdeparoienverreouquecesprofilésnesoientpasparfaitementhorizontauxouverticaux.
Danscecas,enfoncezlebienàfondsurtoutesalongueuretvérifieravecunniveauleurhorizontalité
ouverticalité

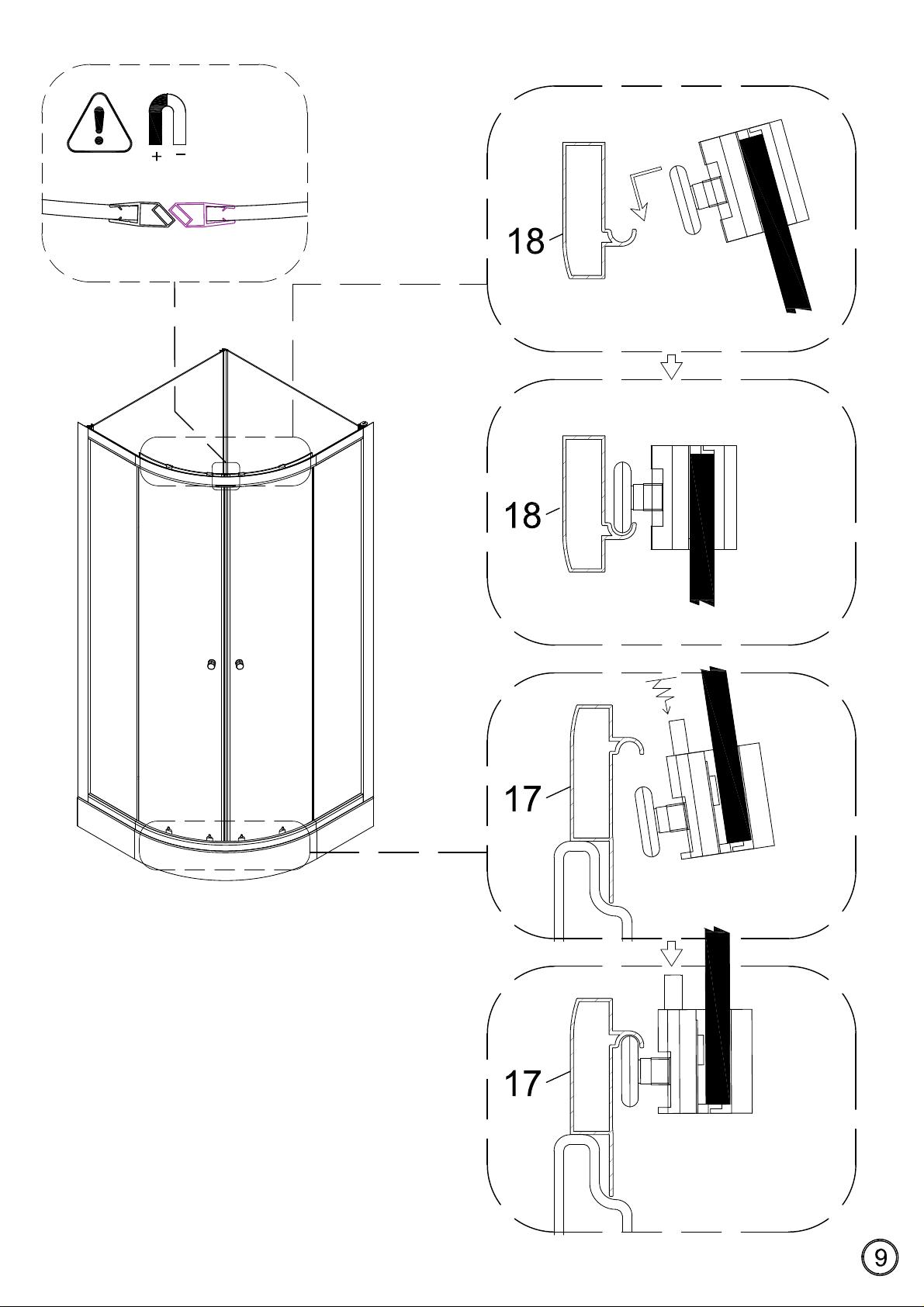

‐Ilestpossiblequelespôlesmagnétiquesdesdeuxjointsmagnétiquess’opposent.
Danscecas,déboîtezl’undes2jointsmagnétiquesetremboîtezledansl’autresens.
Problème:Lesélémentschromésdelacabinesontdétériorésaprèsquelquesjoursd’utilisation.
Solution:
‐Vousavezprobablementutilisé des agentsdenettoyagecontenantdel’acétone,
duchloreoudel’eauammoniacale(eaudejavel)malgré lesrecommandationsen
premièrepagedecemanuel.Laseulesolutionàceproblèmeestdecommander
lesélémentspiquésàvotrerevendeur. Pourtoutautreproblèmeavecvotrecabine,vouspouvezrapprocherdevotrerevendeur.

Model Number Description CAB129 Shower Cabin
DECLARATION OF CONFORMITY We, Aurlane SA, 10 rue Clapeyron 75008 PARIS FRANCE declare under its sole responsibility the conformity of: Shower cabins With the following norms : -EN 15200 April 2008 Sanitary appliances - Multifunction shower cabinets - NF EN 12150:2000 Glass in building - Thermally toughened soda lime silicate safety glass
Sebastien Doumenc Associate Director Aurlane Paris, 17th may 2017
Référence du modèle Description CAB129 Cabine de douche
DECLARATION DE CONFORMITE Aurlane SA, 10 rue Clapeyron 75008 PARIS FRANCE déclare en sa totale responsabilité la conformité des produits : Cabines de douche avec les normes suivantes : -EN 15200 Avril : 2008 Appareils sanitaires - Cabines de douche multifonctions suivant la directive 89/106/C - NF EN 12150 :2000 Verre dans la construction - Verre de silicate sodo-calcique de sécurité trempé thermiquement
Sebastien Doumenc Directeur Associé Aurlane Paris, le 17 mai 2017

1
X1
2
X1
3
X1
4
X3
5
X1
6
X1
7
X1
8
X1
9
X1
10
X1
11
X1
12
X1
13
X1
14
X1
15
X1
16
X3
17
X1
18
X1
19
X2
20
X2
21
X2
22
X2
23 24
X4
25
X4
26
X2
27
X1
28
X2
29
X2
30
X2
31 32
X1
33
X1
35
X1X1
36
X1
ST3.9X9.5
4 mm
34
X1
500 mm 650 mm
37
X1
38
X1
AURL903 AURL903
2
5 mm 4 mm
ST3.9X16
39
X3
40
X2
ST3.9X13
SCAB 181-3 AURL 212 AURL 074 AURL 236 AURL 826
AURL 071 AURL863 AURL 070 AURL812
AURL 818 AURL 903
AURL 903 AURL 804 AURL 764 AURL758
AURL759 AURL 757 AURL906
X2
AURL 722
AURL052 AURL 811 AURL887 AURL 882
AURL 231
AURL 210
AURL 211
AURL891
AURL 002 AURL 002
AURL904 AURL905
SCAB 129C3
SCAB 129G13 SCAB 129P15 SCAB 129P17 SCAB 129P18
SCAB 129G19 SCAB 129G23
