Fleurco K204C User manual

INSTRUCTION MANUAL - GUIDE D’INSTALLATION
K204C
2 PEOPLE REQUIRED
2 PERSONNES REQUIS
01 / 2023
It is mandatory to secure the wall bracket for the rail bar
into a wall stud for proper support.
Il faut obligatoirement xer le support mural pour la barre de
roulement dans une ossature de mur pour un soutien adéquat.

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il sut de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

*Use a ¼"drill bit when drilling into ceramic tiles
*Utiliser une mèche de ¼" pour percer des tuiles en céramique.
SUPER GLUE
COLLE FORTE
TAPE MEASURE
RUBAN À MESURER
DRILL
PERCEUSE
1/4" & 1/8" DRILL BITS
MÈCHES 1/4" & 1/8"
*
SILICONE
SCELLANT
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
SCREWDRIVER
TOURNEVIS
BLOCK
BLOC
HACKSAW
SCIE À MÉTAUX
CUTTING PLIERS
PINCE COUPANTE
SUPER GLUE
SUPER COLLE
TOOLS REQUIRED TO CUT THE RUNNING RAIL
OUTILS REQUIS POUR COUPER LA BARRE DE ROULEMENT
TUBE CUTTER WITH CUTTER WHEEL FOR STAINLESS
STEEL (TUBE DIAMETER : 1" / 25.4mm)
COUPE-TUBE AVEC UNE ROUE COUPANTE POUR ACIER
INOXYDABLE (DIAMÈTRE DU TUBE: 1" / 25.4mm)
TABLE VISE
ÉTAU DE TABLE
TOOLS REQUIRED / OUTILS REQUIS


* Cette conguration est illustrée dans ce manuel.
DETECTING THE SEKUR SIDE ON THE GLASS / DÉTECTER LE CÔTÉ SEKUR SUR LE VERRE


Les panneaux ont un traitement différent sur chaque côté. Localiser l’étiquette Microtek et SEKUR qui est
installée sur le côté du MICROTEK (la face INTÉRIEURE de la douche). Retirer l’étiquette à la fin de l’installation.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
K2ASP__36-__-40RK2ASP__36-__-40L

PARTS LISTING / LISTE DES PIÈCES
3
14
16
15
18
8
9
45
10
2
13
1
11
7
6
25
18
17
19
14
12
24
20
21
24
26
22
23
K2ASP__36-__-40L

PARTS LISTING / LISTE DES PIÈCES
3
16
15
18
8
9
4
5
10
2
13
1
11
7
6
25
18
17 19
14
12
24 20
21
24
26
22
23
14
K2ASP__36-__-40R

PARTS LISTING / LISTE DES PIÈCES
ITEM FLEURCO CODE PARTS AND HARDWARE / PIÈCES ET QUINCAILLERIE QTY
1 ++15419-80 / JAMBAGE 1
2 COEX K120-80 SIDE GASKET JOINT DE CÔTÉ 1
3 COEX K330-80 /JOINT LATÉRAL 1
4 COEX309-80 DOOR CLOSING GASKET /JOINT FERMETURE DE PORTE 1
5 COEX K130-72 /JOINT INFÉRIEUR DE LA PORTE 1
6++15410-10-80 FIXED PANEL U-CHANNEL /PROFILÉ EN «U» POUR PANNEAU FIXE 1
7 RETURN PANEL U-CHANNEL /PROFILÉ EN «U» POUR PANNEAU DE RETOUR 1
8 ++15405 THRESHOLD /SEUIL 1
9 UTELBOW-XX U-CHANNEL CAP /CAPUCHON DU PROFILÉ EN «U» 1
10 FIXED PANEL /PANNEAU FIXE 1
11 DOOR PANEL /PANNEAU DE PORTE 1
12 RETURN PANEL /PANNEAU DE RETOUR 1
13 HANDLE XX-16S HANDLE /POIGNÉE 1
14
K2GUIDESET-XX-R2
GUIDE /GUIDE 2
15 /GAINE PROTECTRICE INFÉRIEURE 1
16 GUIDE CAP /CAPUCHON DU GUIDE 1
17 /GAINE PROTECTRICE SUPÉRIEURE 1
18 PLASTIC GUIDE /GUIDE EN PLASTIQUE 2
19 SCREW INSERT /INSERT DE VIS 1
20 K2FASTENER-XX GLASS FASTENER /FIXATION DE VERRE 2
21 K2ROLLER-R1 ROLLER /ROULETTE 2
22 K2STRIKER-XX /ANTI-SAUT 2
23 K2BARXX-60C RUNNING RAIL /BARRE DE ROULEMENT 1
24 K2STOPPER-XX STOPPER /BUTOIR 2
25 KTWBRACKET2-XX WALL BRACKET /SUPPORT MURAL 1
26 K2BRACKETCRP-XX /SUPPORT DE VERRE POUR PANNEAU DE RETOUR 1
27 WALL PLUG /CHEVILLE 4
28 ″/VIS PLAT AUTO-PERÇANTE # 6 (1″)1
29 ″/VIS À TÊTE PLATE # 10 (2 ½″)4
30 /VIS PAN AUTO-PERÇANTE # 8 (⅜″)3
31 SCREW CAP /CAPUCHON COUVRE-VIS 3
32 ″/ BLOC NIVEAU TRANSPARENT ( ″)4
33 ″/ BLOC NIVEAU TRANSPARENT (⅛″)4
34  / CALE POUR L’ANTI-SAUT 2
532 532
3332 34
27 28 29 30 31
LEGEND / LÉGENDE
XX = FINISH/FINI (11, 35, 12)
** = LENGTH / LONGUEUR (54, 60, 79, 86 ETC)
++ = CODE / CODE (AC, ABN)

8
1
2

MODÈLE

Placement du panneau de retour
 
4536 45 ¼" / 1149mm 47 ¼" / 1200mm
5736 57 1⁄4"/ 1454mm 59 1⁄4"/ 1505mm
6936 69 ¼" / 1759mm 71 ¼" / 1810mm

VUE EN PLAN



L’INSTALLATION SUIVANTE EST BASÉE SUR DES MURS
FINIS D’APLOMB ET UNE BASE DE DOUCHE NIVELÉE. SI
CES CONDITIONS NE SONT PAS PRÉSENTÉES, VEUILLEZ
AJUSTER EN CONSÉQUENCE.


ZONE RECOMMANDÉE POUR
L’INSTALLATION DU PANNEAU DE RETOUR.

MARQUER LA ZONE DE POSITIONNEMENT POUR LE PANNEAU DE RETOUR SUR LA BASE

MARQUER LALIGNE DU CENTRE POUR LE PANNEAU DE RETOUR SUR LABASE ENTRE LA ZONE DE POSITIONNEMENT
MIN
MAX

9
3
4

VUE DU HAUT
1
1
1
27
A
B C
A
B
THE HOLES LOCATED ON THE SIDE


LES TROUS SITUÉS SUR LE CÔTÉ DU
JAMBAGE DOIVENT ÊTRE ORIENTÉS
VERS L’INTÉRIEUR DE LA DOUCHE.

PERCER, APPLIQUER DU SILICONE ET INSÉRER LES CHEVILLES

NIVELER LE JAMBAGE ET MARQUER LES TROUS DU JAMBAGE

10
5
6

CALFEUTRER ET SÉCURISER LE JAMBAGE
C
B

INSTALLER LE PANNEAU DE RETOUR TEMPORAIREMENT, LE METTRE DE NIVEAU ET SERRER EN PLACE


Couvrir les dents de la pince pour
ne pas rayer le métal.
6
32
A
⁄³²


Placer deux blocs de niveau transparents
de 5/32" dans le prolé en «U». Utiliser
des blocs de niveau transparents
supplémentaires pour ajuster si nécessaire.
11
6

Trou du support
1
A
B
29
C
THE LABEL INDICATES THE INTERIOR
AND EXTERIOR OF THE SHOWER
L’ETIQUETTE INDIQUE L’INTÉRIEUR
ET L’EXTÉRIEUR DE LA DOUCHE

11
7
PLACER LE CAPUCHON DU PROFILÉ EN «U», LE SEUIL, LE GUIDE, ET LE PROFILÉ EN «U» DU PANNEAU FIXE
14
15
9
9
8
6
14
6
8
󰀨¹⁄"

Décalager le bord du guide ¹⁄" (6 mm) à partir du bord du seuil vers
l'extérieur de la douche.
¹⁄"
(6mm)

VUE DU HAUT INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

VUE EN PLAN


Couper le seuil du côté du
panneau de retour si nécessaire.
󰀨


Le guide inférieur peut dépasser la base en
autant qu’il puisse être bien xé et vers l’intérieur
de la douche.

Installation suggerée pour une meilleure
performance.
 / VUE LATÉRALE

12

ENLEVER LE PANNEAU DE RETOUR, LES PROFILÉS EN «U», LE GUIDE, ET LE SEUIL
9
8
MARQUER LES PIÈCES TELLES QU’ILLUSTRÉES CI-DESSOUS


Assurer que le prolé en «U» pour le panneau xe est
complètement inséré dans la gaine protectrice inférieure.

VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
¹⁄"
(6mm)

13
10

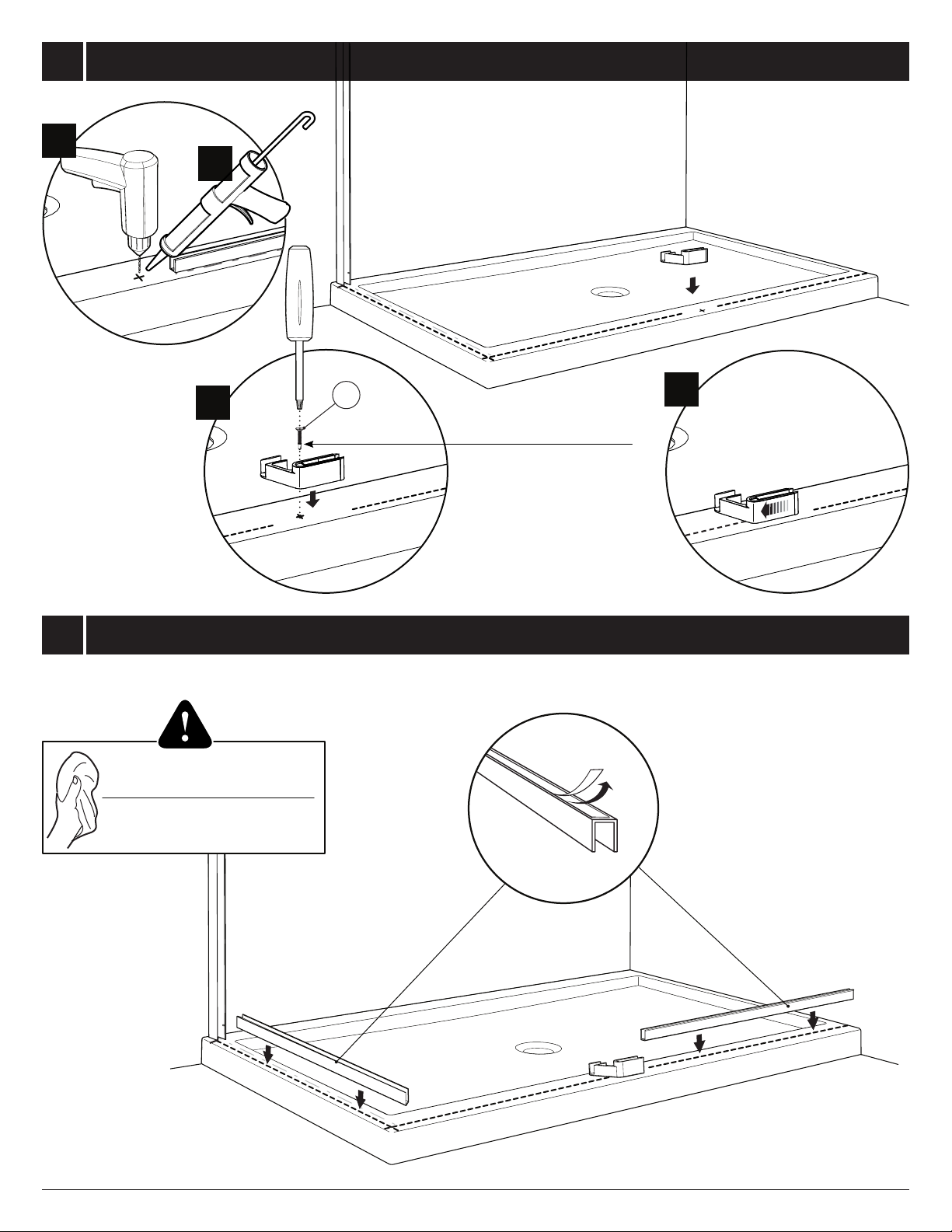

11 INSTALL THE U-CHANNELS
INSTALLER LES PROFILÉS EN «U»

NE PAS VISSER COMPLÈTEMENT
D
INSTALL THE GUIDE
INSTALLER LE GUIDE
AB
28
C
WIPE THE BASE WITH A CLEAN CLOTH

ESSUYER LA BASE AVEC UN CHIFFON
PROPRE AVANT D’INSTALLER LES
PROFILÉS EN «U».

14
 RETURN PANEL
RÉINSTALLER ET NIVELER LE PANNEAU DE RETOUR
12
13
32
C
B
B
A
A



Placer deux blocs de niveau transparents
de 5/32" dans le prolé en «U». Utiliser
des blocs de niveau transparents
supplémentaires pour ajuster si nécessaire.


Placer la porte à l'intérieur de
la douche sur un carton ou une
serviette pour la protéger.

INSTALLER LE SUPPORT DE VERRE POUR PANNEAU DE RETOUR
26
THE LABEL INDICATES THE INTERIOR
AND EXTERIOR OF THE SHOWER
L’ETIQUETTE INDIQUE L’INTÉRIEUR
ET L’EXTÉRIEUR DE LA DOUCHE

15

Calculer la longueur de la barre requise en utilisant la formule fournie.

MESURER ET COUPER LA BARRE SI NÉCESSAIRE
14
23
A

Sécuriser la barre dans un étau.
B
󰀨
Couper l’excès à l‘aide du coupe-tube.
C
FORMULE


longueur de la barre = soustraire 1 ⅝" (41mm) de la
mesure du mur ni au panneau de retour

Mur ni au panneau de retour

VUE DU HAUT


PLACER UNE SERVIETTE ENTRE L’ÉTAU ET LA
BARRE POUR ÉVITER DE RAYER LA BARRE.

16

󰀨

Serrer légèrement les vis sur les supports pour éviter qu’ils
glissent de la barre. Le support de verre du panneau de retour
doit être poussée plus loin sur le rail, comme illustré.
ENSURE THAT THE STOPPERS ARE

ASSURERQUE LESBUTOIRSSONT
ORIENTÉS TELS QU’ILLUSTRÉS.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

VUE LATÉRALE

ASSEMBLER LA BARRE DE ROULEMENT
23
24
25
24 25
15
16 INSTALL THE GLASS FASTENERS ONTO THE FIXED PANEL
INSTALLER LES FIXATIONS DE VERRE SUR LE PANNEAU FIXE
20
10


Assurer que les xations de verre sont
centrée dans les trous du panneau xe.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

Ne pas oublier les joints

17
17
18
C
CUT AND THEN INSTALL THE SIDE GASKET ONTO THE FIXED PANEL
COUPER ET INSTALLER LE JOINT LATÉRAL SUR LE PANNEAU FIXE
A
B
A
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
B
C

INSTALLER LE PANNEAU FIXE ET LE NIVELER
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

VUE DU HAUT
32


Placer deux blocs de niveau transparents
de 5/32" dans le prolé en «U».


Utiliser des blocs de niveau
transparents supplémentaires pour
ajuster si nécessaire.
33
³
⁄
4
"

18
19
20
2020
INTERIOR

VUE DE
L’INTÉRIEUR
INTERIOR

VUE DE
L’INTÉRIEUR


Sécuriser les xations de verre à la barre
temporairement.


Sécuriser les xations de verre à la barre
temporairement.

INSTALLER LE PANNEAU FIXE ET LE NIVELER


Il se peut que le vis ne soit plus accessible. Continuer à
suivre les étapes. Le guide sera xé à l’étape 26.
16
SLIDE THE GUIDE INTO THE U-CHANNEL AND SECURE THE SCREW
GLISSER LE GUIDE DANS LE PROFILÉ EN «U» ET SÉCURISER LA VIS
INTERIOR

VUE DE
L’INTÉRIEUR

19
21
22

NIVELER LA BARRE DE ROULEMENT ET AJUSTER SI NÉCESSAIRE

MARQUER L’EMPLACEMENT DU SUPPORT MURAL
INTERIOR

VUE DE
L’INTÉRIEUR

20
27 29

PERCER, CALFEUTRER ET SÉCURISER LA PLAQUE ARRIÈRE
23
24
A
B
C
D

MARQUER L’EMPLACEMENT DU SUPPORT MURAL
INTERIOR

VUE DE
L’INTÉRIEUR
