AutoAqua Smart ATO micro SATO-120P User manual

Model
SATO-120P
Manual
Bedienungsanleitung
Mode d’emploi
SMART ATO micro
Change for Simple

Specifications
1. Power Input : 100-240VAC 50-60HZ
2. DC Pump:
• Head : 6.5 ft (200 cm)
• Flow Rate : 74 gph (280 lph)

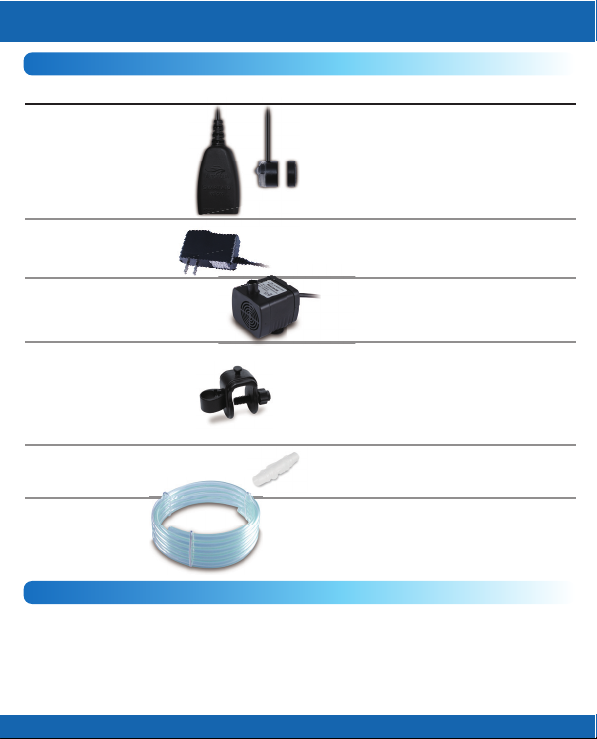

List of Parts
Item Pictures
Smart Micro Controller
Water Tube 2M
Siphon Breaker
Universal Tube Holder
DC Rell Pump
Power Adapter
Description
Used with DC rell pump
A connector to break the siphon
1. Fix the water tube
2. Applicable on rimed tank and
rimless tank
3. Max tank thickness : 1/2” (12.7mm)
Head : 6.5 feet (200cm)
Universal Power Supply
1. Controller & Optical Level Sensor
with wet side magnet
2. Dry side magnet
3. Max tank thickness : 1/2” (12.7 mm)
English

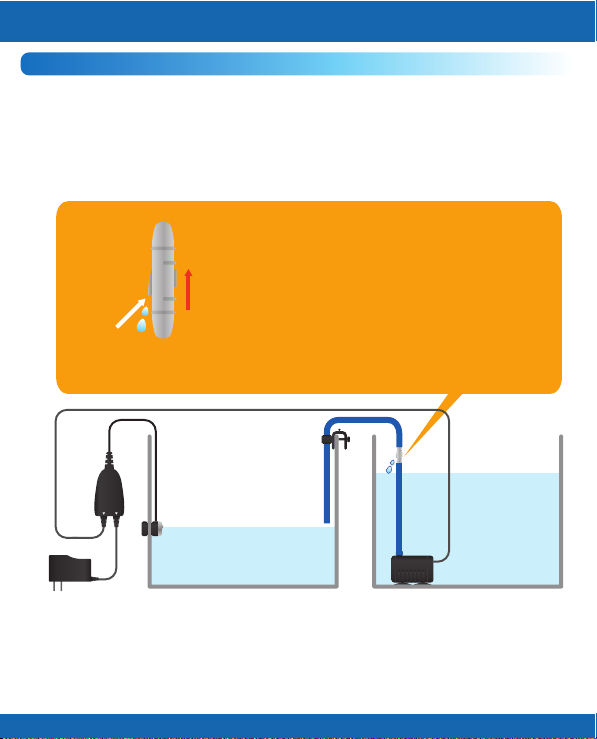

Installation
LED Indicator
1. Mount the optical level sensor on the tank/sump.
2. Plug the siphon breaker into the tubes, keep it higher than the water
level of the reservoir, and set up the water tube by the universal holder.
3. Connect both of the DC pump and power adapter with the controller
and then connect power.
* Please check the tank/sump and then reset (unplug and replug power cable)
LED Color Status Meaning
Blue LED Light on Power on
Flashing Refilling / Pumping
Red LED* Flashing with audible alert 1.Water empty
2.Bubble noise
ReservoirTank/Sump
DC Refill Pump
Optical Level Sensor
Power
POWER
PUMP
Siphon breaker must be higher than the
water level in the reservoir.
Air In : Siphon breaker allows air in to
break the siphon when the pump turns off.
Water Out : Water drops out of the hole
are normal when the pump is on.
Air In
Water Out
Direction
English

Warranty Period
One year from the purchased date
Warranty Card
Place of Purchase Service
Purchase Date
(Store name, phone, email, address)
(Y/M/D)
1. Any incorrect operation will not be warranted and will result in a repair fee.
2. All warranty repairs are performed by the worldwide distributor.
3. This guarantee is effective at the date listed on your sales receipt.
AUTOAQUA Technologies Co., Ltd.
7F-7.,NO.229,Fuxing 2nd Rd.,Zhubei
City, Hsinchu County,Taiwan
E-mail : [email protected]
www.autoaqua.com.tw
* Please go to AUTOAQUA website to
get the distributor information.
Quick Security Technology (QST)
Smart ATO micro uses QST for real-time protection against any failure situation.
The controller will give an audible and visual alert when it senses any other
refilling time is 3 times longer than the first refilling time. For example, if the first
refilling time is 10 sec, it will alert when any other refilling time is over 30 sec.
* Note : No security time control for the first refilling.
Notice
1. Please read the manual before the installation. Keep the power
adapter dry and avoid any contact with water to prevent any malfunction.
2. Avoid setting up controller in an area with micro bubbles or direct lighting.
3. The arrow icon on the siphon breaker needs to be set upwards.
English

Spezifikationen
1. Stromeingang : 100-240VAC / 50-60HZ
2. DC Pumpe :
• Förderhöhe : 200 cm
• Durchfluss : 280 L/h
Teilen Liste
Artikel Bild
Smart Micro Controller
Wasserschlauch 2M
Rückschlagventil
Universal-Schlauchhalter
DC Nachfüllpumpe
Netzteil
Beschreibung
Verwendung mit der DC
Nachfüllpumpe
Steckverbinder für Rückschlagventil
1. Für die Befestigung des Schlauchs
2. Für Aquarien mit und ohne
Verstärkungen
3. Max. Scheibendicke : 12,7mm
Förderhöhe: 200 cm
Universal-Stromversorgung
1. Controller und Optischer Füllstand-
Sensor mit eintauchbarem Magnet
für Innenscheibe
2. Magnet für Außenscheibe
3. Max. Scheibendicke : 12,7mm
Deutsch

Deutsch

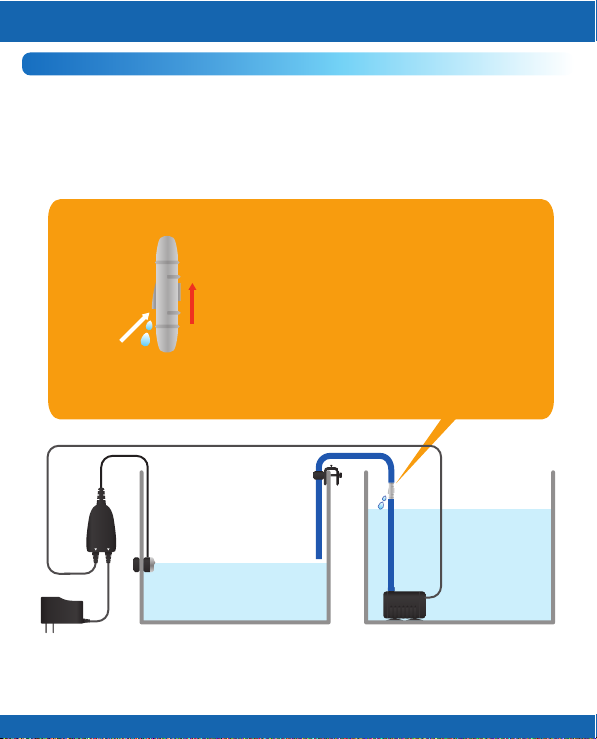

Einrichtung
Das Rückschlagventil muss höher sein als
der Wasserstand im Behälter.
Lufteingang : Das Rückschlagventil
ermöglicht ein Luftansaugen, wenn die
Pumpe ausgeschaltet wird.
Wasserausgang : Es ist normal das
Wassertropfen aus dem Rückschlagventil
kommen, wenn die Pumpe eingeschaltet
ist.
Lufteingan
Wasserausgang
Richtung
1. Montieren Sie den optischen Füllstandsensor an das Aquarium/Technikbecken.
2. Stecken Sie das Rückschlagventil in den Wasserschlauch und halten Sie den
Schlauch höher als der Wasserstand des Behälters. Befestigen Sie danach
den Wasserschlauch mit dem Universalhalter.
3. Schließen Sie die Nachfüllpumpe und das Netzteil an den Controller. Verbinden
Sie danach den Controller mit dem Stromnetz.
BehälterAquarium/Technikbecken
Optischer Füllstandsensor
Netzteil
POWER
PUMP
DC Nachfüllpumpe

Schnellsicherheitstechnologie (QST)
Der Smart-ATO Mikro verwendet QST für Echtzeitschutz gegen jede Ausfallsituation.
Der Controller löst einen akustischen und optischen Alarm aus, wenn er feststellt dass
eine Nachfüllzeit 3 mal länger dauert als die erste Nachfüllzeit . Z.B. betrug die erste
Nachfüllzeit 10 sec. ertönt Alarm wenn eine andere Nachfüllzeit mehr als 30 sec
dauert.
* Anmerkung: Bei der erste Nachfüllung wird die Sicherheitszeit nicht berücksichtigt.
Notiz
1. Bitte lesen Sie das Handbuch sorgfältig vor dem Installieren durch. Halten Sie das
Netzteil trocken und fern von Wasser um Sicherheitsprobleme zu vermeiden.
2. Installieren Sie den Controller nicht in einen Bereich mit Mikroblasen oder direkte
Beleuchtung.
3. Der Pfeilsymbol auf dem Rückschlagventil muss nach oben ausgerichtet sein.
LED-Anzeige
* Bitte überprüfen Sie das Aquarium / Technikbecken und machen Sie ein Reset.
(Netzteilstecker aus und wieder einstecken)
LED-Farbe Status Bedeutung
LED Blau Leuchte an In Funktion
Langsames Blinken Nachfüllen / Pumpen
Langsames Blinken mit
akustischem Alarm
1.Behälter leer
2.Luftblasen Geräusche
Deutsch
LED Rot*

Garantiezeit
1 Jahre ab Kaufdatum
Garantiekarte
Kauf Ort Service
Kaufdatum
(Geschäftsname, Tel., E-Mail, Adresse)
(TT/MM/JJJJ)
1. Bei unsachgemäßer Benutzung gibt es keine Garantie und die Reparaturkosten
werden in Rechnung gestellt.
2. Alle Reparaturen werden vom Distributor durchgeführt. Bitte kontaktieren Sie den
Distributor, um eine Rückkehrerlaubnis zu erhalten, bevor Sie ein Produkt im
Rahmen der Garantie, zurück senden.
3. Die Garantie nimmt Gültigkeit ab dem Kaufdatum dass auf Ihrer Rechnung steht.
AUTOAQUA Technologies Co., Ltd.
7F-7.,NO.229,Fuxing 2nd Rd.,Zhubei
City, Hsinchu County,Taiwan
E-mail : [email protected]
www.autoaqua.com.tw
* Bitte gehen Sie auf die AUTOAQUA
Internetseite um die Informationen
über den Distributor zu erhalten.
Deutsch

Caractéristiques
1. Puissance d'entrée: 100-240VAC / 50-60HZ
2. Pompe DC:
• Remontée: 200 cm
• Débit: 280 L/h
Liste des Composants
Article Image
Smart Micro Controller
Tuyau à eau 2M
Clapet anti-retour
Support de tuyau universel
Pompe de remplissage DC
Adaptateur secteur
Description
Français
Utilisé avec la pompe de
remplissage DC
Connecteur pour clapet anti-retour
1. Pour maintenir le tuyau d’eau
2. Pour aquarium avec et sans renforts
3. Épaisseur Max. de la paroi : 12,7 mm
Remontée: 200 cm
Alimentation électrique universelle
1. Contrôleur et Capteur Optique de
Niveau avec aimant submersible
pour paroi intérieure
2. Aimant pour paroi extérieur
3. Épaisseur Max. de la paroi : 12,7 mm

Installation
Le clapet anti-retour doit être placé plus
haut que le niveau d’eau du réservoir.
Entrée d‘air : Le clapet anti-retour
permet à l'air d’entrer lorsque la pompe
est à l’arrêt.
Sortie d´eau : Il est normal que des
gouttelettes sortent du clapet anti-retour
lorsque la pompe est en marche.
Entrée
d‘air
Sortie d‘eau
Direction
Français
1. Fixez le capteur optique de niveau à l’aquarium / bac technique.
2. Insérez le clapet anti-retour dans le tuyau et veillez à ce qu’il soit placé plus haut
que le niveau d’eau du réservoir. Puis fixez le tuyau avec le support universel.
3. Connectez la pompe de remplissage et l'adaptateur secteur au contrôleur puis
connectez ce dernier à une prise de courant.
Réservoir
Aquarium/Cuve technique
Adaptateur
secteur
POWER
PUMP
Pompe de
remplissage DC
Capteur Optique de Niveau

Technologie de sécurité rapide (QST)
Smart ATO micro utilise le QST pour une protection en temps réel contre toute
situation de défaillance. Le contrôleur émet une alerte sonore et visuelle à tout
moment ,dès lors qu’il constate qu’un temps de remplissage est 3 fois plus long que
le 1er remplissage. Par exemple, si le 1er temps de remplissage était de 10 sec.
Alors le contrôleur émettra une alerte lorsqu’un remplissage est supérieure à 30
secondes.
* Note: Le temps de sécurité du 1er remplissage n’est pas pris en compte.
Français
Indicateur LED
Couleur de la LED Etat Signification
Clignote lentement
avec alarme sonore
1.Réservoir vide
2.Bruit de bulles
LED rouge*
Lumière allumée
Clignote
Sous tension
Remplissage / Pompage
LED bleue
* Veuillez vérifier l'aquarium / la cuve technique puis réinitialiser.
(Débranchez et rebranchez le câble d'alimentation)
Notification
1. Veuillez lire attentivement le manuel avant l'installation. Installez l'adaptateur secteur
au sec et éloigné de l‘humidité pour éviter tout problème de sécurité.
2. Evitez d'installer le contrôleur dans une zone avec des micro bulles ou un éclairage
direct.
3. La flèche sur le clapet anti-retour doit être dirigée vers le haut.

Durée de garantie
1 an à partir de la date d'achat
Carte de garantie
Lieu d'achat Service
Date d’achat
(Nom du magasin, tél., courriel, adresse)
(JJ/MM/AAAA)
1. Toute utilisation inappropriée ne sera pas garantie et les frais de réparation seront
facturés.
2. Toutes les réparations sont effectuées par le distributeur. Veuillez contacter celui-ci
pour obtenir une autorisation de retour avant l'envoi d'un produit sous garantie.
3. La garantie entre en vigueur à partir de la date indiquée sur votre facture.
AUTOAQUA Technologies Co., Ltd.
7F-7.,NO.229,Fuxing 2nd Rd.,Zhubei
City, Hsinchu County,Taiwan
E-mail : [email protected]
www.autoaqua.com.tw
* Veuillez consulter le site internet
AUTOAQUA pour obtenir les
informations sur le distributeur.
Français
