Avery Dennison MONARCH 9465 User manual

TC9465OI Rev. AL 11/17 ©2009 Avery Dennison Corp. All rights reserved.
OPERATING INSTRUCTIONS
The Monarch® 9465™ Four-Station Battery Charger
charges from one to four 7.4V lithium-ion batteries (p/n
12009502) at a time.
Note: You must charge a battery before using it.
Information in this document supercedes information in
previous versions. Check our Web site
(www.printers.averydennison.com/en/home.html) for the
latest documentation and release information.
WARNINGS
♦Use only a Monarch-qualified battery. The battery could be damaged or explode if
placed on a different charger.
♦Do not charge non-rechargeable batteries in this charger.
♦Do not throw the battery in the trash. Dispose according to your local regulations.
♦Do not disassemble, short-circuit, heat above 80°C, or incinerate the battery. It may
explode.
♦Follow the operating and storage limit specifications listed at the end of these
instructions. Otherwise, the battery may permanently lose its charge capacity.
♦The unit is for use only with Listed ITE.

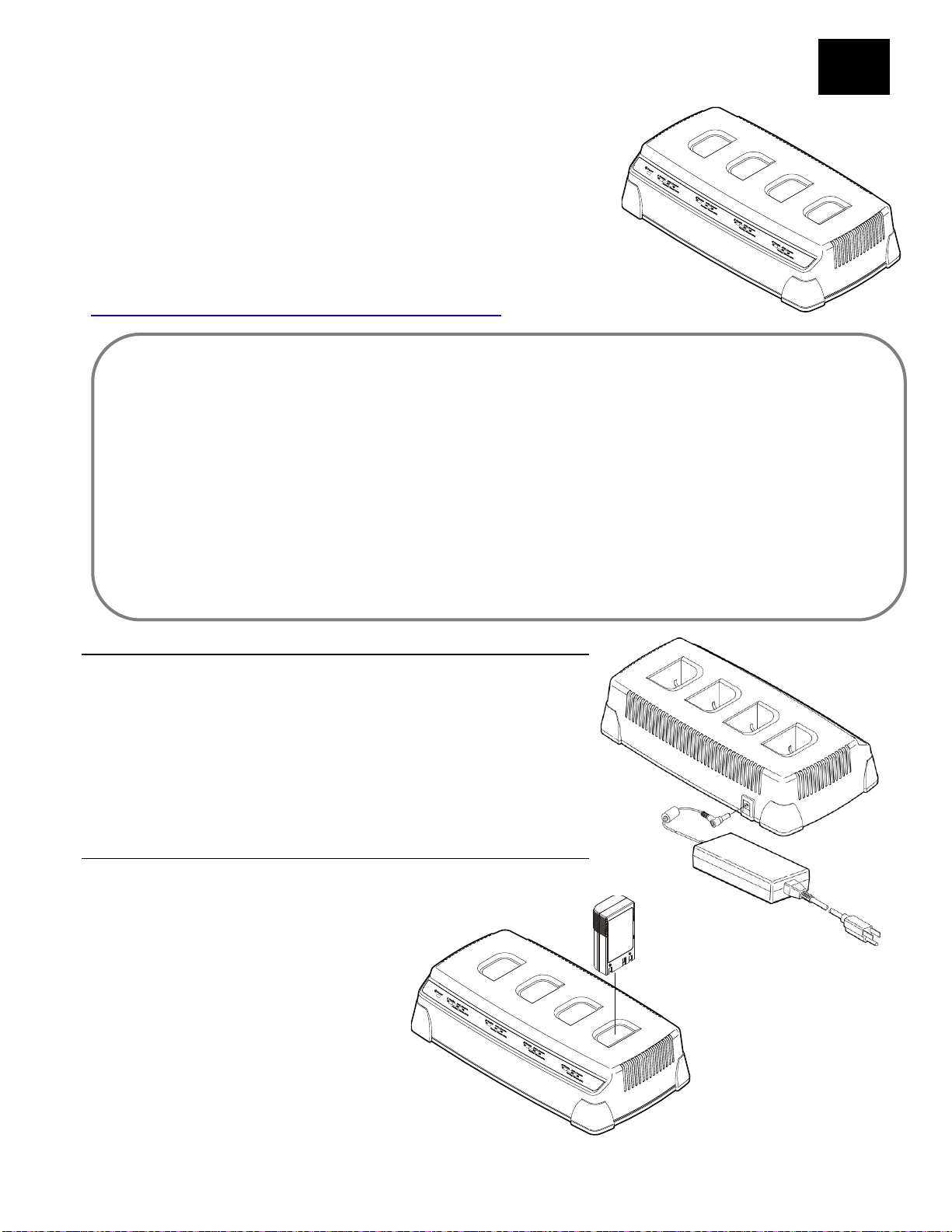

Setting Up the Equipment
To set up the equipment:
1.
Plug one end of the power supply into a wall
electrical outlet.
2.
Plug the other end of the power supply into the back
of the charger. The Power LED is on when the
charger is set up and plugged in.
Charging a Battery
To charge a battery, insert the battery into the charger
as shown. Charging time can take up to three hours. It
takes approximately two hours to reach the 80% level
(where it is now usable). To reach 100%, it takes
approximately one hour more.
EN

2
Reading the Display
♦Power LED – on (solid). Charger is plugged in. Each charging station has its own set of
LEDs.
♦Charging LED – flashes when you insert the battery; on (solid) during charging; off when
charging is complete.
♦Complete LED – flashes when the battery is 80% charged; on (solid) when the battery is
100% charged.
Troubleshooting
When an error occurs, the Charging and Complete LEDs blink together. In this case, repeat
the charging process. If the error still occurs, repeat the process with a new battery. If
there is a problem after the second repeat charge, call Technical Support.
In between charges, remove the battery, wait for the LEDs to stop flashing, then re-insert the
battery.
Specifications
Operating Limits:
Temperature
32°F to 104°F (0°C to 40°C)
Humidity 5% to 90% non-condensing
Storage Limits:
Temperature -40°F to 158°F (-40°C to 70°C)
Humidity 5% to 90% non-condensing
Charger
Length:
11.8” (300.0 mm)
Width: 6.25” (158.75 mm)
Height:
2.75” (70.0 mm)
Weight:
2.43 lbs. (1.1 kg)
Shipping Weight: 3.7 lbs. (1.7 kg)
Input:
12 to 16 VDC/50W
Power Supply
Input: Universal switching power supply, 90 to 264 VAC, 50/60 Hz.
Output:
12 VDC/80W max
1-800-543-6650 (In the U.S.A.)
1-800-387-4740 (In Canada)

3
MODE D’EMPLOI
Le chargeur de batterie à quatre stations Monarch® 9465™ charge de de une à
quatre batteries ion-lithium 7,4 V (numéro d'article 12009502)
à la fois.
REMARQUE: Vous devez charger une batterie avant de
l’utiliser.
Les informations contenues dans le présent document
remplacent les informations contenues dans les versions
précédentes. Consultez toujours notre site Web
(www.printers.averydennison.com/en/home.html) pour y lire
les toutes dernières documentation et informations de
version.
AVERTISSEMENTS
♦Utilisez uniquement une batterie qualifiée Monarch. La batterie risque d’être
endommagée ou d’exploser si elle est placée sur un autre chargeur.
♦Ne chargez pas des piles non rechargeables dans ce chargeur.
♦Ne jetez pas la batterie à la poubelle. Jetez-la en vous conformant aux
réglementations locales.
♦Ne démontez et ne court-circuitez pas la batterie, ne la chauffez pas à plus de 80°C
et ne la jetez pas au feu. Elle risque d’exploser.
♦Suivez les spécifications de stockage et de fonctionnement indiquées à la fin de ces
instructions. Sinon, la batterie risque de perdre irréversiblement sa capacité de
charge.
♦L'unité doit uniquement être utilisée avec l'ITE Listed.
Installation de l'équipement
Pour configurer l'équipement:
3.
Branchez une extrémité du bloc d’alimentation sur une
prise secteur.
4.
Branchez l’autre extrémité du bloc d’alimentation sur
l’arrière du chargeur. Le voyant d'alimentation est
allumé lorsque le chargeur est installé et branché.
Recharge d’une batterie
Pour recharger une batterie, insérez-la dans le chargeur
comme illustré. La recharge peut
prendre 3 heures. Il faut compter
deux heures environ pour qu’elle
atteigne un niveau de charge de
80 % (qui la rend utilisable). Pour
atteindre 100 %, comptez une
heure de plus environ.
FR

4Mode d’emploi
Interprétation de l’affichage
♦Voyant d’alimentation (Power) – allumé en continu. Le chargeur est branché. Chacune
des quatre stations de charge a son propre jeu de voyants.
♦Voyant de recharge en cours (Charging) – clignote lorsque vous insérez la batterie;
s’allume en continu en cours de recharge; s’éteint une fois la recharge terminée.
♦Voyant de recharge terminée (Complete) – clignote lorsque la batterie est chargée à 80 %
et s’allume en continu lorsqu’elle atteint une charge de 100 %
Dépannage
Lorsqu’une erreur se produit, les voyants Charging et Complete clignotent ensemble. Dans
ce case, reprenez la procédure de recharge. Si l’erreur se reproduit, reprenez la procédure
avec une batterie neuve. Si le problème se reproduit après la seconde recharge, appelez le
service de réparation.
Entre deux recharges, retirez la batterie, attendez que les voyants cessent de clignoter, puis
réinsérez la batterie.
Caractéristiques techniques
Limites d'exploitation:
Température 0 à 40 °C
Humidité
5 à 90 %, sans condensation
Limites de stockage:
Température
-40 à 70 °C
Humidité
5 à 90 %, sans condensation
Chargeur
Longueur: 300 mm
Largeur:
158,75 mm
Hauteur: 70 mm
Poids: 1,1 kg
Poids à l’expédition :
1,7 kg
Entrée: 12 à 16 V c.c./50 W
Bloc d’alimentation
Entrée:
Bloc d’alimentation à découpage universel, 90 à 264 V c.a,
50/60 Hz.
Sortie: 12 V c.c./80 W max.
Western Europe
1 Thomas Road
Wooburn Green
Bucks HP10 0PE
Tel +(44) 1628 859500; Fax +(44) 1628 859567

5
BETRIEBSANLEITUNG
Die Akkuladestation Monarch® 9465™ dient zum Laden von
bis zu vier 7,4V-Lithium-Ionenakkus (Teilenummer
12009502) auf.
Hinweis: Die Batterie muss vor dem Einsatz geladen
werden.
Die Informationen in diesem Dokument ersetzen alle
Informationen aus früheren Versionen. Die aktuellsten
Dokumentationen und Versionshinweise finden Sie
ebenfalls im Internet
(www.printers.averydennison.com/en/home.html).
WARNUNGEN
♦Verwenden Sie nur von Monarch zugelassene Akkus. Beim Laden des Akkus in einem
anderen Ladegerät kann der Akku beschädigt werden oder explodieren.
♦Laden Sie keine nicht wiederaufladbaren Batterien in dieses Ladegerät.
♦Entsorgen Sie Batterien/Akkus nicht über den Hausmüll. Beachten Sie bei der
Entsorgung die örtlich geltenden Bestimmungen.
♦Die Batterie darf nicht zerlegt, kurzgeschlossen, auf Temperaturen über 80 °C erhitzt
oder verbrannt werden. In diesen Fällen besteht Explosionsgefahr.
♦Beachten Sie die in dieser Betriebsanleitung aufgeführten Angaben zu Betrieb und
Lagerung. Anderenfalls verliert die Batterie u. U. dauerhaft ihre Ladekapazität.
♦Das Gerät darf nur mit Listed ITE verwendet werden.
Einrichten der Ausrüstung
So richten Sie die Ausrüstung ein:
1.
Stecken Sie das eine Ende des Anschlusskabels in
eine Wandsteckdose.
2.
Stecken Sie das andere Ende des Anschlusskabels
in die Buchse auf der Rückseite des Ladegeräts.
Wenn das Ladegerät an das Stromnetz
angeschlossen ist, leuchtet die Betriebs-LED.
Laden eines Akkus
Stecken Sie den Akku zum Laden wie abgebildet in das
Ladegerät. Die Ladezeit kann bis
zu drei Stunden betragen. Zum
Erreichen eines Ladestatus von
80% (ab dem der Akku benutzt
werden kann) werden ca. 2
Stunden benötigt. Bis der Akku auf
100% aufgeladen ist, vergeht eine
weitere Stunde.
DE
