EVOline Square80 User manual

Tel.: +49 23 51 / 94 81 - 97 80
Fax: +49 23 51 / 4 26 58
E-Mail [e-mail]
Internet www.evoline.com
Anleitung / Manual
EVOline Square80 (Qi)
1x Anleitung /
1x Manual
Lieferumfang / Delivery includes:
Schulte Elektrotechnik GmbH & Co KG
Postfach 27 08 / 27 32
58477 Lüdenscheid
Jüngerstraße 21
D-58515 Lüdenscheid
Germany
1x Square80
Abbildung zeigt Qi-Version

Bitte separat bestellen /
Please order separately
EVOline Lochsäge / EVOline hole saw
1599 0910 1000
invented and made by
Schulte Elektrotechnik,
Lüdenscheid, Germany.
7040 1060 0000
Montageanleitung / Mounting instructions

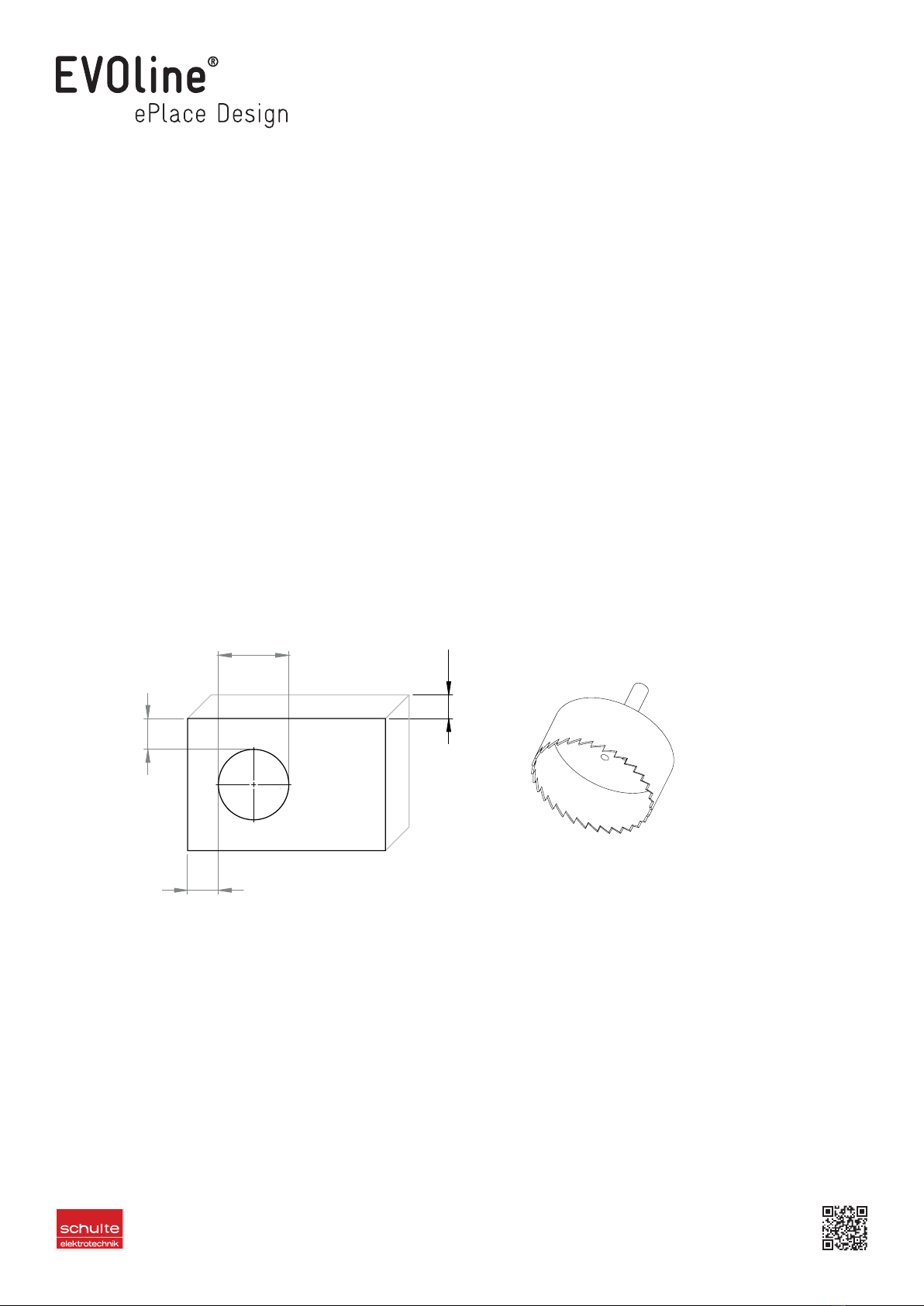

Vorbereitung / Preparation
Sofern in der Tischplatte noch kein Auslass mit ø 80 mm vorhanden ist, diesen bohren.
Hierbei bitte den Auslass in einem Mindestabstand von 10 mm zur Tischkante bohren. Für Holz-tische
kann die EVOline Lochsäge (Artikelnummer 1599 0910 1000, bitte separat bestellen) verwendet
werden. Besteht die Tischplatte aus einem anderen Material, kontaktieren Sie bitte den Hersteller. /
If the desk does not provide an ø 80 mm opening, please drill the hole (see drawing). Please keep a
minimum distance of 10 mm from the desk edge. For wooden desks the special EVOline hole saw can be
used (article number 1599 0910 1000. Please order separately) .For desks of other materials please
contact the producer.
80 mm
min. 10 mm
min. 10 mm
max
50 mm
Funktionserläuterung / Usability
Vor Gebrauch bitte beachten / Please be aware before first use
Ladefunktion über eine USB Buchse Typ A ohne PC Anbindung, für handelsübliche Geräte mit
USB Verbindung wie: Mobiltelefone, MP3 Player, Apple Produkte ( IPhone**, IPad** ),
und andere mobile Geräte.
Charge function by an USB socket type A without PC connection, for commercially available
devices with USB connections like mobile phones, MP3 players, Apple products (IPhone**, IPad**),
and further mobile devices.
** ™ Apple Computer Inc.
+3
-1
Einbau im Tisch / Installation in the desk
Abb. I:EVOline Square80 im Auslass (ø 80 mm) positionieren. Spannring aufsetzen.
Abb. II: Spannring mit einer 90° Drehung festziehen. Abb. III + IV: Der Spannring kann an den Öffnungen
mit zwei Schrauben gesichert bzw. zusätzlich befestigt werden. /
Abb. I:Position EVOline Square80 in opening. Attach the fastening ring. Abb. II: Tighten the fastening ring by
a 90° turn. Abb. III+IV: The fastening ring can be secured / additionally xed using the 2 screw holes
provided.
* Die Ladefunktion des USB-Chargers kann auf Grund der Vielzahl der Anbieter und Geräte nicht in jedem Fall garantiert werden.
The USB charging function cannot be guaranteed due to the multitude of manufacturers and devices on the market.

invented and made by
Schulte Elektrotechnik,
Lüdenscheid, Germany.
7040 1060 0000
Varianten des Square80 / Square80 versions
Square80: ohne Qi-Ladefunktion, wahlweise erhältlich mit CAT 6- Buchse mit 3,0 m Kabel und Stecker,
mit CAT 6 Patchkabel 3,0 m zum Herausziehen, mit zweitem USB-Charger oder ohne Datenanschluss. /
Square80: without Qi-charging function, available either with CAT 6- socket with 3.0 m cable and plug or
with CAT 6- patch cable 3.0 m to pull out, with second USB-Charger or without data connection.
Square80 Qi: mit Qi-Ladefunktion, wahlweise erhältlich mit CAT 6- Buchse mit 3 m Kabel und Stecker, mit
CAT 6 Patchkabel 3,0 m zum Herausziehen oder ohne Datenanschluss. /
Square80: with Qi-charging function, available either with CAT 6- socket with 3.0 m cable and plug or with
CAT 6- patch cable 3.0 m to pull out or without data connection.
Erläuterung der Qi-Ladefunktion / Explanation of Qi Wireless Charging
Die Qi-Ladefunktion ist nur für Qi-zertifizierte Produkte zum Laden geeignet.
Qi ist der neue universelle Standard für kabelloses Laden von akkubetriebenen Geräten wie Handys,
iPods, MP3-Player etc.. Die drahtlose Energieübertragung erfolgt über die Nutzung von elektromagneti-
schen Feldern; analog zum bekannten Betrieb eines Induktionsherdes: ein Qi Sender (Ladestation)
überträgt die benötigte Energie an den Qi Empfänger (Mobiltelefon). Der große Vorteil: jedes Qi-kompatib-
le Gerät kann mit jeder Qi-kompatiblen Ladestation betrieben werden. Also herstellerunabhängig keine
unterschiedlichen Ladegeräte, kein Kabelsalat, keine leeren Akkus.
Weitere Infos unter: http://www.wirelesspowerconsortium.com /
Qi is the universal standard for wireless charging of battery operated devices like mobile phones, iPods,
MP3 players etc.The wireless power transfer occurs through electromagnetic induction, a technology well
known from induction stoves:the Qi transmitter (Charging Station) transfers the required energy to the
Qi receiver (the mobile phone).The big advantage: every Qi enabled device is compatible with every Qi
charging transmitter. Regardless of the manufacturer, no more cable tangle, no more empty storage
batteries.
For more information please refer to:http://www.wirelesspowerconsortium.com
Qi-zertifiziertes Mobiltelefon
mittig auf dem Symbol platzieren.
Der Start des Ladevorganges wird
durch ein kurzes akustisches Signal
bestätigt.
Place Qi-certified mobile phone
centered on the symbol. The beginning
of the charging function is indicated
by a short acoustic signal.

invented and made by
Schulte Elektrotechnik,
Lüdenscheid, Germany.
7040 1060 0000

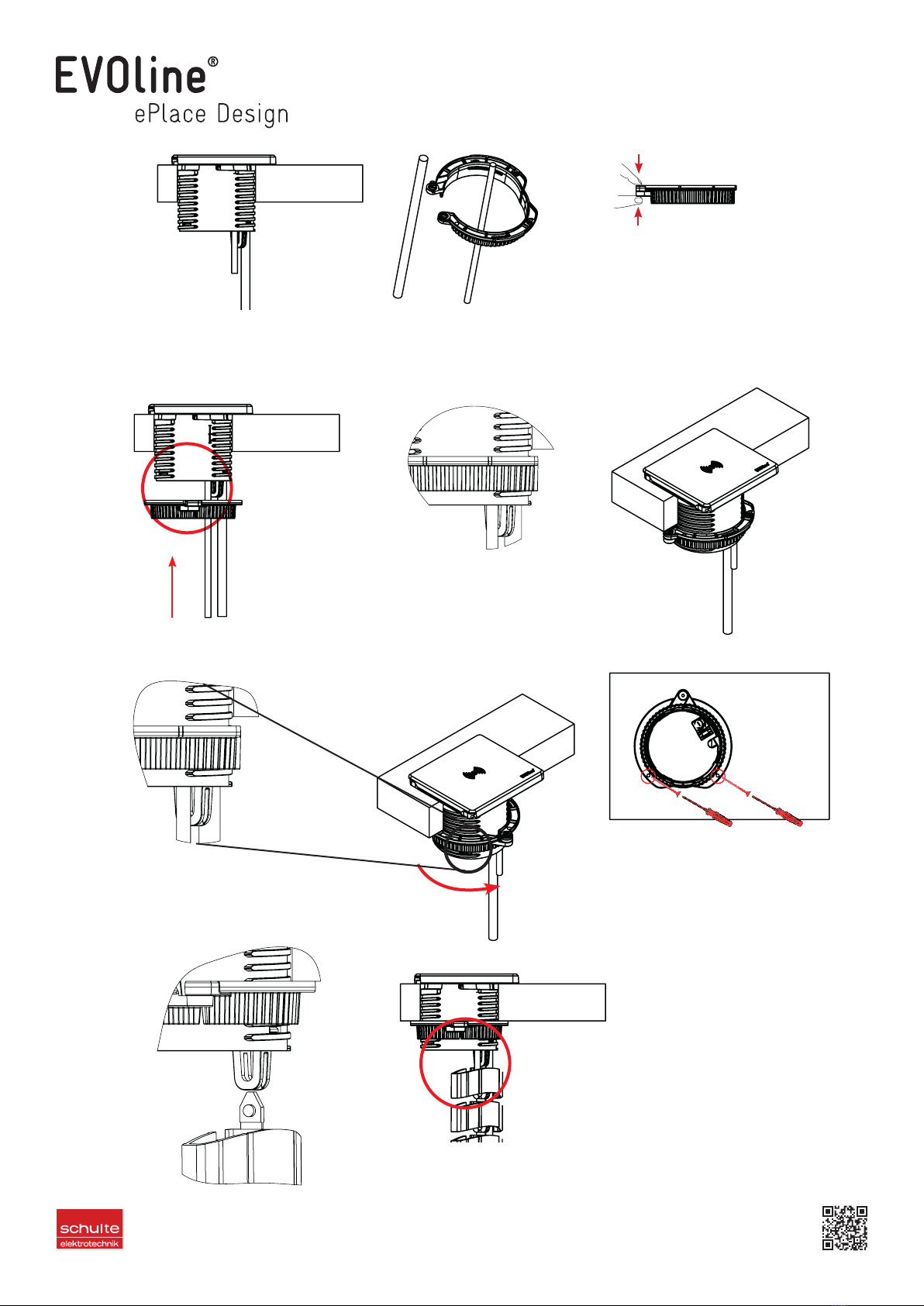

EVOline Square im Tisch-
ausschnitt positionieren
Ring mit patentierten
Schnellverschluss um
die Kabel legen
Ring schließen
Ringpositionierung gemäß
obiger Abbildung
click
Verschlussring Richtung
nach oben schieben
Fixierung durch
Vierteldrehung
mit dem Uhrzeigersinn
Produkt mittig im
Tischausschnitt
positionieren
Möglichkeit der
zusätzlichen Fixierung
mit 2 Schrauben
Möglichkeit zur Verbindung
der EVOline WireLane

7040 1060 0000
invented and made by
Schulte Elektrotechnik,
Lüdenscheid, Germany. 7040 1060 0000 1434 a
Ø 100 mm
91 mm
68 mm
7 mm
10 mm
181 mm
107 mm
96 mm
Ausschnitt im Tisch / cutout
max. 50 mm
min. Ø 80 mm
+3
-1
135,5 mm
