Intermec SF51 User manual

SF51
4-Bay Charger
Ladegerät mit vier Ladesteckplätzen
cargador de 4 compartimientos
Instructions
Anleitung
Instrucciones

ii
Contents
SF51 4-Bay Charger Instructions . . . . . . . . . . . . . . . . . . . . . 3
Anleitung für das Ladegerät mit vier SF51-Ladesteckplätzen 7
Instrucciones del cargador de 4 compartimientos del SF51. 11

3
SF51 4-Bay Charger Instructions
The SF51 4-Bay Charger (Model 074646) is an accessory for the
SF51 Cordless Scanner. These instructions explain how to install
and use the charger.
To use the charger you also need these items (sold and ordered
separately):
• 4-bay AC power supply (P/N 851-088-xxx)
• Country-specific power cord
To install the charger (optional), you need mounting hardware
appropriate for the thickness of the mounting surface.

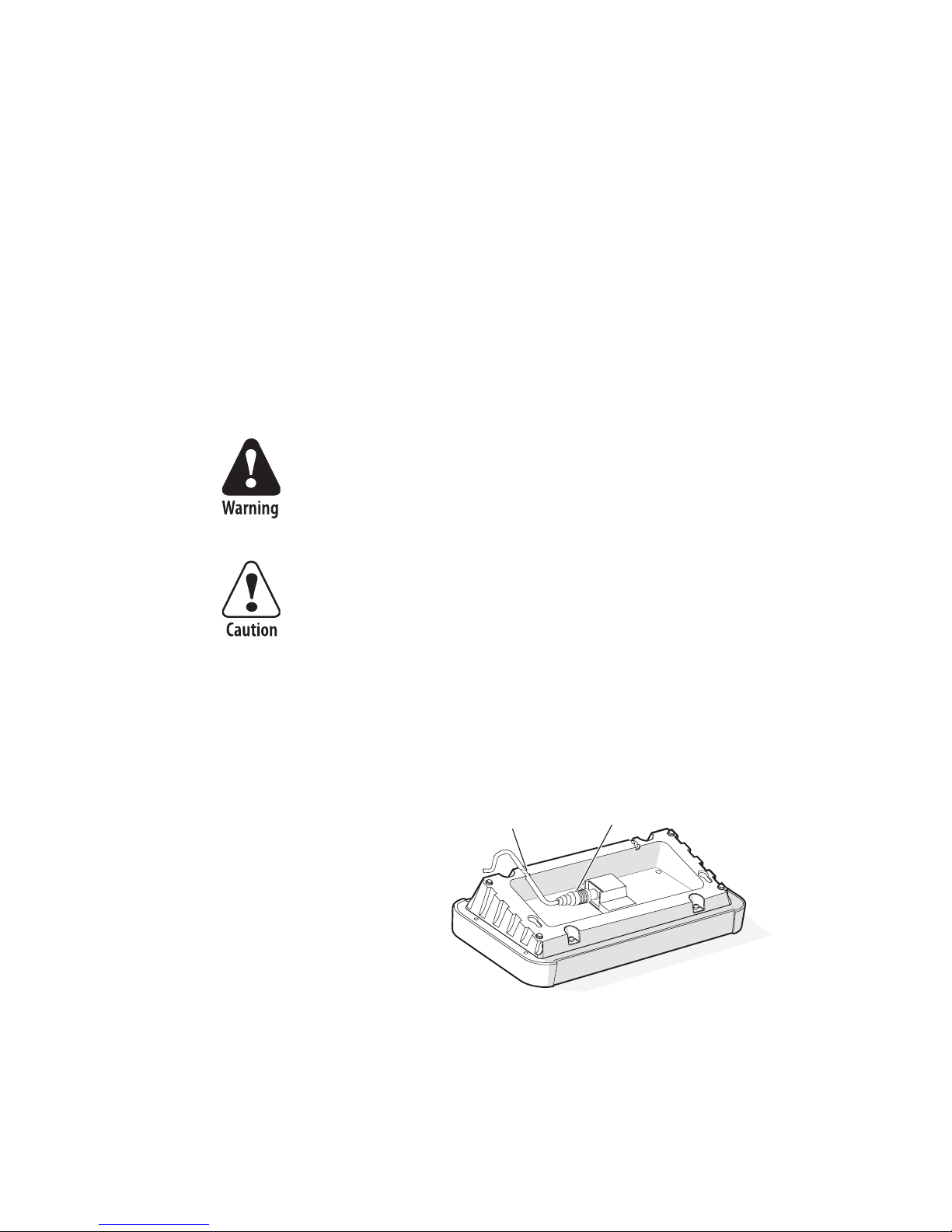

Installing Horizontally
1Using the charger as a template, mark and drill four holes in
the mounting surface.
2Attach the power
connector from the
AC power supply to
the charger, and route
the cable through the
cable feed.
3Attach the charger to
the mounting surface
using appropriate
mounting hardware through the four holes in the charger and
the mounting surface.
To prevent fire or electric shock, do not expose the
battery charger to rain or moisture.
You must use the appropriate Intermec power
supply with this device or equipment damage may
occur.
Power
connector
Cable
feed

4
4Connect the power supply to an AC power outlet.
Installing Vertically
1Remove the four screws and configure the mounting plate for
a vertical installation.
2Using the mounting plate as a template, mark and drill four
holes in the mounting surface.
3Attach the power connector from the AC power supply to the
charger, and route the cable through the cable feed.
Mounting screw
(4 places)
180º
Mounting
plate
Charger
base
Screw
(4 places)
AB

5
4Install the appropriate mounting hardware (not included)
through the 4 holes you drilled in Step 2 leaving a 0.64 cm
(1/4 in) gap between the mounting surface and screw head.
5Place the two keyhole slots on the charger base over the two
screw heads and slide the charger down until it locks in place.
6Connect the power supply to an AC power outlet.
Charging the SF51
Power
connector
Cable
feed
Status
light

6
Understanding the Status Light
Specifications
Electrical requirements: x5V, 6.5A
Operating temperature: 0°C to 35°C (32°F to 95°F)
Storage temperature: -20°C to 60°C (-4°F to 140°F)
Relative humidity: 0% to 95% non-condensing
Where to Find More Information
To download manuals, go to www.intermec.com. For Product
Support, go to intermec.custhelp.com or call 1-800-755-5505.
Color Description
Steady green Battery is fully charged.
Slow flashing
green
Battery is quick charging. Quick charging occurs
for the first hour that the SF51 is in the charger.
After 1 hour, the battery is charged to
approximately 75% capacity.
Fast flashing green Battery is charging. A fully discharged battery
charges to 100% capacity in approximately 3
hours.
Flashing red The battery temperature is too cold or too hot for
the battery to charge. Make sure that the
temperature is from 0°C to 35°C (32°F to 95°F).
Steady red The battery is not charging. You need to replace the
battery. For help, contact your local Intermec
service representative.
No light The charger is not operating. Make sure that the:
• SF51 is correctly seated in the charger.
• power supply is properly connected to the
charger and an AC outlet.
• charging pins on the charger and the battery
contacts on the SF51 are clean. To clean the
contacts, rub them with a pencil eraser and
remove any debris from the eraser.

7
Anleitung für das Ladegerät mit vier SF51-
Ladesteckplätzen
Das Ladegerät mit vier SF51-Ladesteckplätzen (Modell 074646)
ist ein Zubehör für den Schnurlos-Scanner SF51. Diese
Anleitung erläutert den Einbau und Gebrauch des
Akkuladegeräts.
Zur Verwendung des Ladegeräts sind außerdem folgende Teile
erforderlich (separat zu verkaufen und zu bestellen):
• Wechselstromnetzteil für Ladegerät mit vier Ladesteckplätzen
(Bestellnr. 851-088-xxx)
• Landesspezifisches Netzkabel

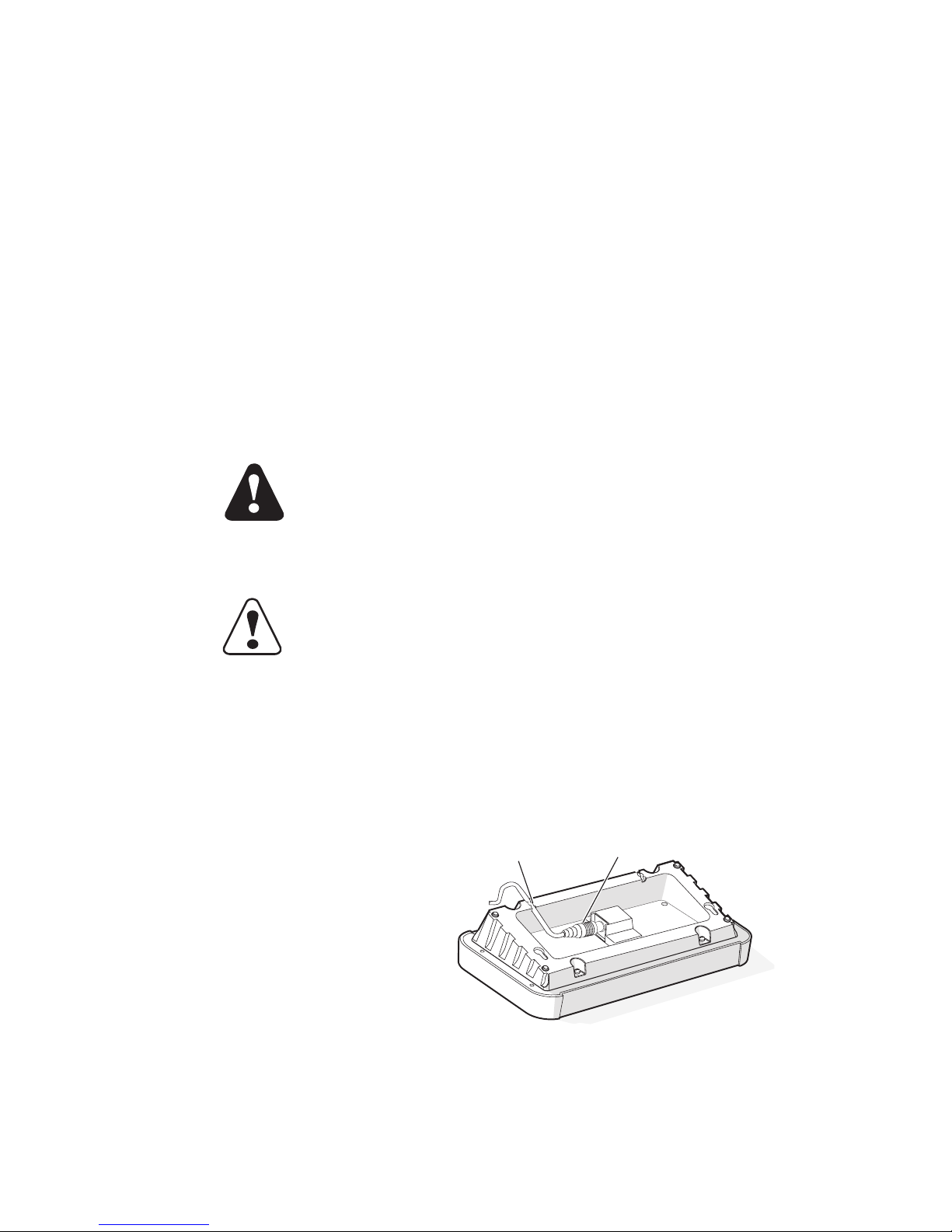

Waagerechter Einbau
1Verwenden Sie das Ladegerät als Montagevorlage, markieren
und bohren Sie vier Löcher in die Montagefläche.
2Verbinden Sie den
Steckverbinder des
Wechselstromnetzteils
mit dem Ladegerät;
verlegen Sie das Kabel
durch den Kabalkanal.
3Befestigen Sie das
Ladegerät an der
Montagefläche. Setzen
Sie die Schrauben durch die vier Löcher im Ladegerät ein und
befestigen Sie es an der Montagefläche.
Um einen Brand oder elektrischen Schlag zu
vermeiden, darf das Akkuladegerät keinem Regen
bzw. keiner Feuchtigkeit ausgesetzt werden.
Mit diesem Gerät muss ein geeignetes Intermec-
Netzteil verwendet werden, damit es zu keinen
Geräteschäden kommen kann.
Warnung
Vorsicht
Netzstecker
Kabelführung

8
4Schließen Sie das Netzteil an der Steckdose an.
Senkrechter Einbau
1Entfernen Sie die vier Schrauben und bereiten Sie die
Montageplatte für den senkrechten Einbau vor.
2Verwenden Sie die Montageplatte als Montagevorlage,
markieren und bohren Sie zwei Löcher in die Montagefläche.
Befestigungsschraube
(4 Stellen)
180º
AB
Montageplatte
Ladegerätsockel
Schraube
(4 Stellen)

9
3Verbinden Sie den
Steckverbinder des
Wechselstromnetzteils
mit dem Ladegerät;
verlegen Sie das Kabel
durch den Kabalkanal.
4Bauen Sie die
geeigneten Schrauben
durch die beiden in
Schritt 2 gebohrten Löcher ein. Dabei müssen Sie einen 0,64
cm (1/4 Zoll) breiten Spalt zwischen der Montagefläche und
dem Schraubenkopf lassen.
5Setzen Sie die zwei
Langlöcher im
Ladesockel über
die zwei
Schraubenköpfe
und schieben Sie
das Ladegerät nach
unten, bis es
einrastet.
6Schließen Sie das
Netzteil an der Steckdose an.
Aufladen des Modells SF51
Netzstecker Kabelführung
Status
light
Statusleuchte

10
Erläuterung der Statusanzeige
Technische Daten
Stromversorgung: x5 V, 1,5 A
Betriebstemperatur: 0 °C bis 35 °C (32 °F bis 95 °F)
Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)
Relative Luftfeuchtigkeit: 0% bis 95%, nicht kondensierend
Verweise zu weiteren Informationen
Zum Herunterladen von Handbüchern besuchen Sie
www.intermec.com. Produktunterstützung erhalten Sie unter
intermec.custhelp.com oder rufen Sie 1-800-755-5505 an.
Farbe Beschreibung
Konstant grün Der Akku ist vollständig geladen.
Blinkt
langsam grün
Der Akku wird im Schnellverfahren geladen. Die
Schnellladung erfolgt während der ersten halben
Stunde, in der sich das Modell SF51 im Ladegerät
befindet. Nach 30 Minuten ist der Akku etwa zu
75% geladen.
Blinkt
schnell grün
Der Akku wird geladen. Ein vollständig entladener
Akku wird in etwa 3 Stunden vollständig
aufgeladen.
Blinkt rot Die Temperatur ist zu kalt oder zu heiß und der
Akku wird nicht geladen. Sicherstellen, dass die
Temperatur zwischen 0 °C und 35 °C (32 °F und
95 °F) liegt.
Konstant rot Der Akku wird nicht geladen. Der Akku muss
ersetzt werden. Hilfestellungen erhalten Sie von
Ihrem örtlichen Intermec-Vertreter.
Keine
Leuchte an
Das Ladegerät ist außer Betrieb. Folgendes
sicherstellen:
• Das Modell SF51 ist korrekt in das Ladegerät
eingeschoben.
• Das Netzteil ist korrekt an das Ladegerät und
die Steckdose angeschlossen.
Die Ladepole des Ladegeräts und die Akkukontakte
des Modells SF51 sind sauber. Zum Reinigen der
Kontakte, diese mit einem Radiergummi abreiben
und alle Radiergummirückstände entfernen.

11
Instrucciones del cargador de 4
compartimientos del SF51
El cargador de 4 compartimientos del SF51 (Modelo 074646) es
un accesorio para el escáner inalámbrico SF51. Estas
instrucciones explican cómo instalar y usar el cargador.
Para usar el cargador también necesita estos artículos (se venden y
piden por separado):
• Fuente de alimentación de CA para el cargador de 4
compartimientos (P/N 851-088-xxx)
• Cable eléctrico específico del país.
Instalación horizontal
1Usando el cargador como plantilla, marque y taladre cuatro
agujeros en la superficie de montaje.
2Conecte el conector
eléctrico de la fuente
de alimentación de
CA al cargador y guíe
el cable a través del
alimentador de cable.
3Conecte el cargador a
la superficie de
montaje usando el
herraje de montaje adecuado a través de los cuatro agujeros
del cargador y la superficie de montaje.
Para evitar incendios o choque eléctrico, no
exponga el cargador de batería a la lluvia ni a la
humedad.
Debe usar la fuente de alimentación Intermec
adecuada con este dispositivo, de lo contrario
puede dañarse el equipo.
Advertencia
Precaución
Conector de
alimentación
Alimentador
de cable

12
4Conecte la fuente de alimentación a un tomacorriente de CA.
Instalación vertical
1Retire los cuatro tornillos y configure la placa de montaje para
una instalación vertical.
2Usando la placa de montaje, marque y taladre dos agujeros en
la superficie de montaje.
Tornillo de montaje
(4 lugares)
180º
AB
Placa de
montaje
Base
cargadora
T
ornillo
(4 lugares)

13
3Conecte el conector
eléctrico de la fuente
de alimentación de
CA al cargador y guíe
el cable a través del
alimentador de cable.
4Instale el herraje
adecuado de montaje
a través de los dos
agujeros que taladró
en el paso 2 dejando un espacio de 0.64 cm (1/4 de pulgada)
entre la superficie de montaje y la cabeza del tornillo.
5Ponga las dos
ranuras de la base
del cargador sobre
las dos cabezas de
los tornillos, y
deslice el cargador
hacia abajo hasta
que se trabe en su
sitio.
6Conecte la fuente
de alimentación a un tomacorriente de CA.
Carga del SF51
Conector de
alimentación
Alimentador
de cable
Luz de
estado

14
Explicación de las luces de estado
Especificaciones
Requisitos eléctricos: x5V, 1.5A
Temperatura de operación: 0°C a 35°C (32°F a 95°F)
Temperatura de almacenamiento: -20°C a 60°C (-4°F a 140°F)
Humedad relativa: 0% a 95%, no condensante
Dónde obtener más información
Para descargar manuales, visite www.intermec.com. Para
Asistencia de Productos, visite intermec.custhelp.com o llame al
1-800-755-5505.
Color Descripción
Verde constante La batería está totalmente cargada.
Verde
parpadeante lento
La batería está cargando rápidamente. La carga
rápida ocurre en la primera hora que está el SF51
en el cargador. Después de 1 hora, la batería se
carga hasta una capacidad aproximada del 75%.
Verde
parpadeante
rápido
La batería está cargando. Una batería totalmente
descargada se carga al 100% en unas 3 horas.
Rojo parpadeante La temperatura de la batería es demasiado baja o
demasiado alta para que cargue la batería.
Compruebe que la temperatura sea de 0°C a 35°C
(32°F a 95°F).
Rojo constante La batería no está cargando. Debe cambiar la
batería. Para obtener ayuda, diríjase al
representante local de servicio de Intermec.
No hay luz El cargador no funciona. Revise lo siguiente:
• El SF51 está asentado correctamente en el
cargador.
• la fuente de alimentación está debidamente
conectada al cargador y a un tomacorriente de
CA.
• las patillas de carga del cargador y los contactos
de la batería en el SF51 están limpios. Para
limpiar los contactos, frótelos con una goma de
borrar de lápiz y elimine todo residuo del
borrador.

15

SF51 4-Bay Charger Instructions
*074478-002*
P/N 074478-002
WorldwideHeadquarters
6001 36th Avenue West
Everett, Washington 98203
U.S.A.
tel [phone]
fax[phone]
www.intermec.com
©
2006 Intermec Technologies
Corporation. All rights reserved.
