AVF YUL204 User manual

55lbs
25kg 32"
81cm
AVF Group Ltd. Hortonwood 30, Telford, Shropshire, TF1 7YE, England
YUL204 464165 rev00
English language
Langue française
Idioma Español
CUSTOMER SERVICES HELP LINE NUMBER:
NUMÉRO DE L'ASSISTANCE CLIENT:
NUMERO DE SERVICIO DE ATENCION AL CLIENTE:
[phone] (UK)
www.avfgroup.com
Lea todas las instrucciones antes de comenzar la instalación.
Si tiene alguna pregunta sobre el producto o problemas con la instalación.
llame a la línea de servicio al consumidor antes de devolverlo.
STOP
Read through ALL instructions before commencing installation.
If you have any questions about this product or issues with installation
contact the customer services help line before returning this product to
the store.
Lisez toutes les instructions avant de débuter l'installation.
Si vous avez des questions sur ce produit ou des problèmes
d'installation, contactez l'assistance client avant de ramener le produit
en magasin.
ALTO
ATTENTION

Fit the TV Mounting Plate
Installer la plaque de montage
du téléviseur
Fije La Placa De Montaje De TV

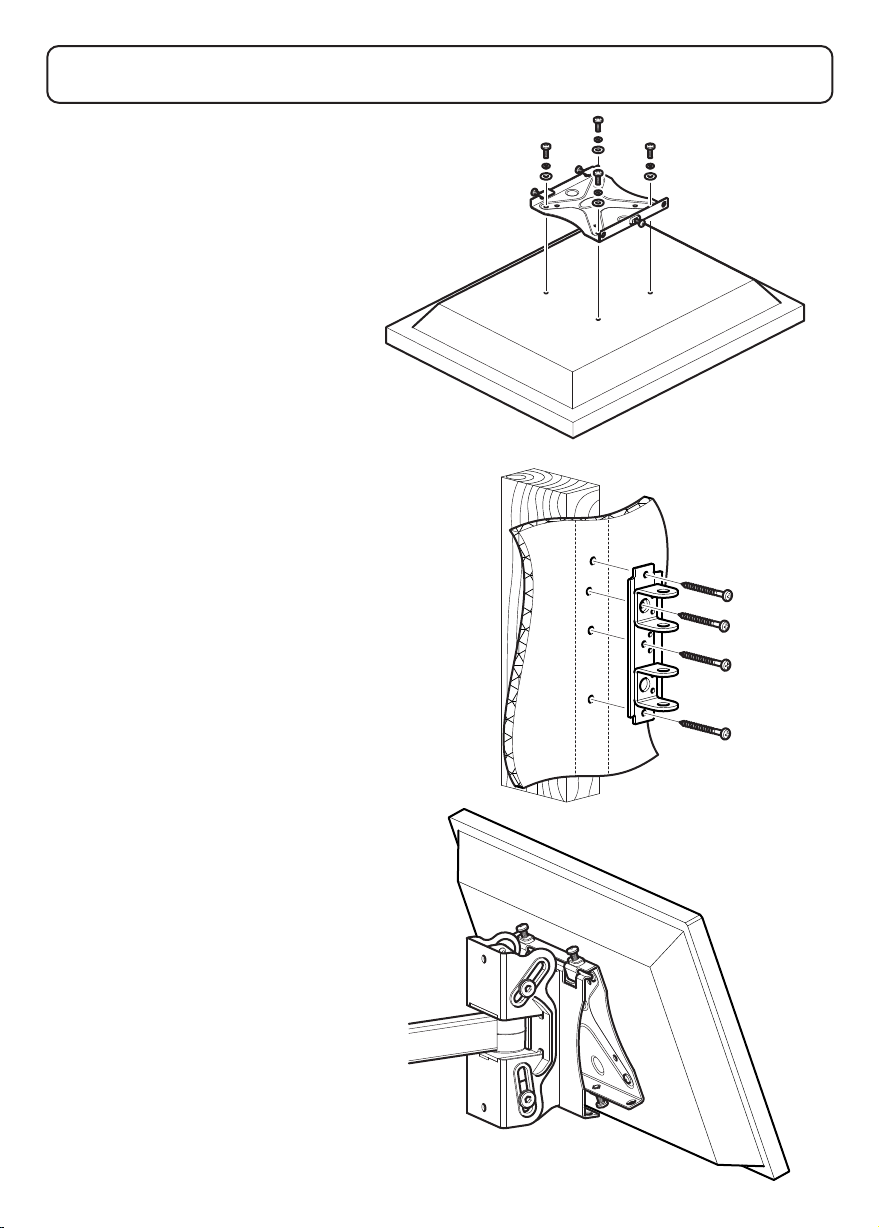

Assembly Overview
Vue d'ensemble de l'assemblage
Ensambladura General
Fit the Wall Bracket
Fixer l'applique murale
Fije el Soporte de Pared
Connect the TV
Connecter le téléviseur
Conecte la TV

Retain all packaging in case the bracket needs to be returned.
Contents may vary from photography/ Illustrations.
You will not need all these parts, so expect there to be some left over depending upon the
specification of your TV.
This product is intended for indoor use only. Use of this product outdoors could lead to
failure and personal injury.
It is the responsibility of the installer to ensure that the mounting wall is of a suitable
standard and void of any services (eg gas, electricity, water etc).
AVF accept no responsibility for any damage or loss caused by installing this product on
a sub standard wall.
Conserver les emballages si l'applique a besoin d'être ramenée.
Les contenus peuvent varier de la photographie/illustrations.
Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des
pièces selon les caractéristiques de votre téléviseur..
Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera
des défaillances et de possibles accidents..
Il est de la responsabilité de l'installateur de s'assurer que les murs soient aux critères
equis et vides de tout câblage (ex : gaz, électricité, eau etc.…)
AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par
l'installation du produit dans un mur en deçà de ces critères.
Conserve todos los envasados en caso de que el soporte tenga que ser devuelto.
El contenido puede variar de la fotografía / ilustración.
No necesitará todas estas partes, espere que sobren algunas según las especificaciones
de su TV.
Este producto está diseñado para el uso en el interior solamente. El uso de este
producto en el exterior podría llevar al fracaso y lesiones personales.
Es la responsabilidad del instalador de asegurarse de que la pared de montaje es de un
nivel adecuado y carece de todo los servicios (gas, electricidad, agua, etc.).
AVF no acepta ninguna responsabilidad por cualquier daño o pérdida causada por la
instalación de este producto en una pared inadecuada.
1Measure the TV fixing holes Width and Height
Mesurer la profondeur et la taille des trous de fixation
Mida los orificios de su TV, lo ancho y lo alto
4Fitting the Wall Bracket
Installer l'applique murale
Fijando la Placa a la Pared
6Connecting the TV
Connecter le téléviseur
Conectando la TV

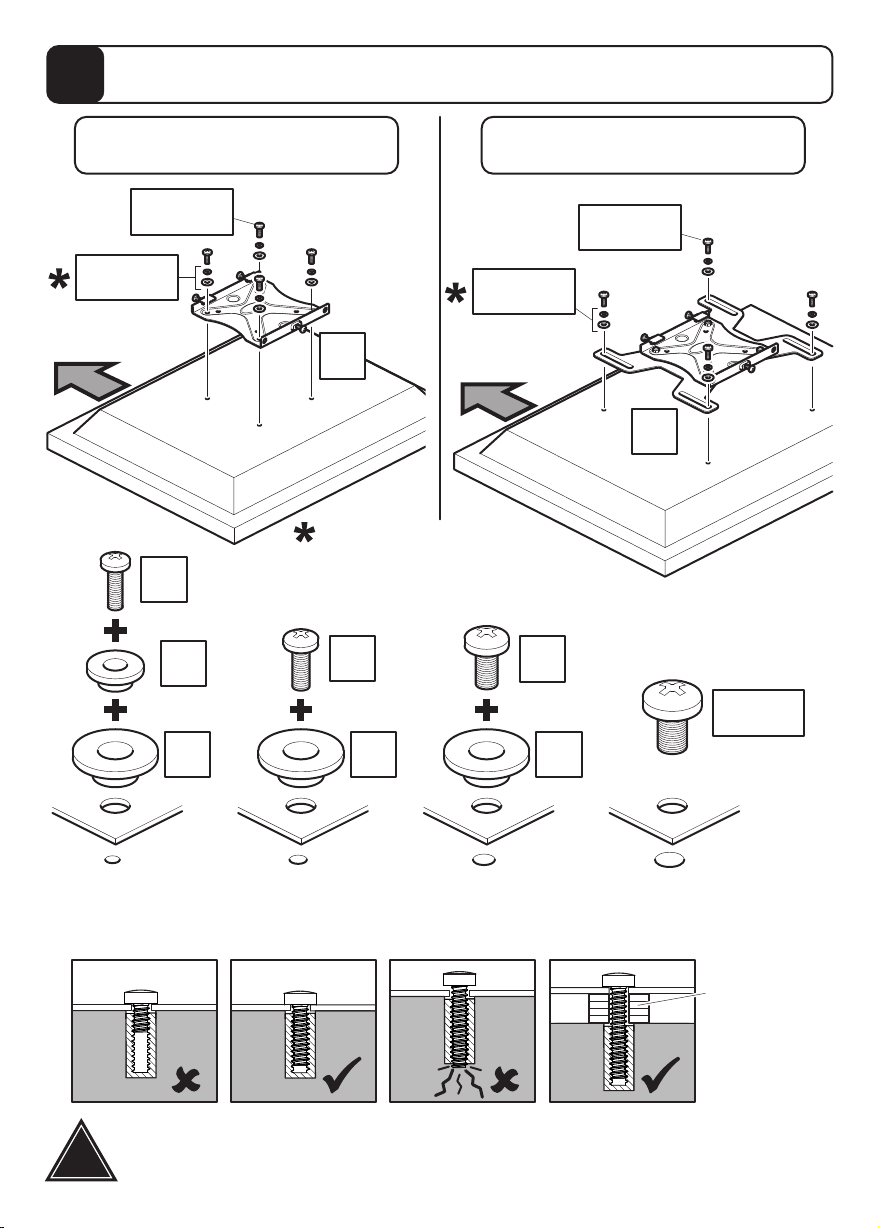

3Fitting the TV Mounting Plate
Installation de la plaque de montage du téléviseur
Fijando La Placa De Montaje De TV

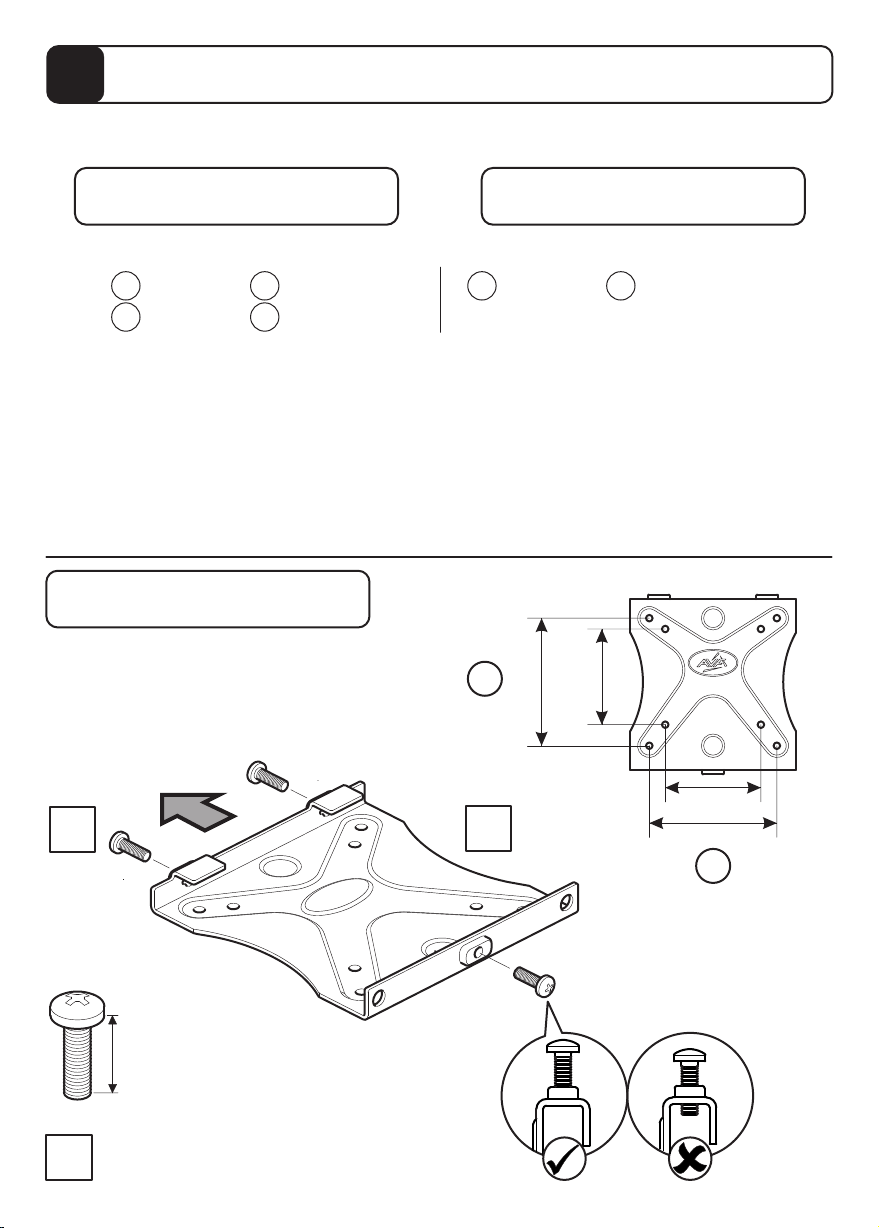

2Preparing the TV Mounting Plate
Préparation de la plaque de montage du téléviseur
Preparando La Placa De Montaje De TV
Index
Index
Índice
5Arm Assembly
Assemblage du bras
Ensamble del brazo

ABC
D
E
H
H

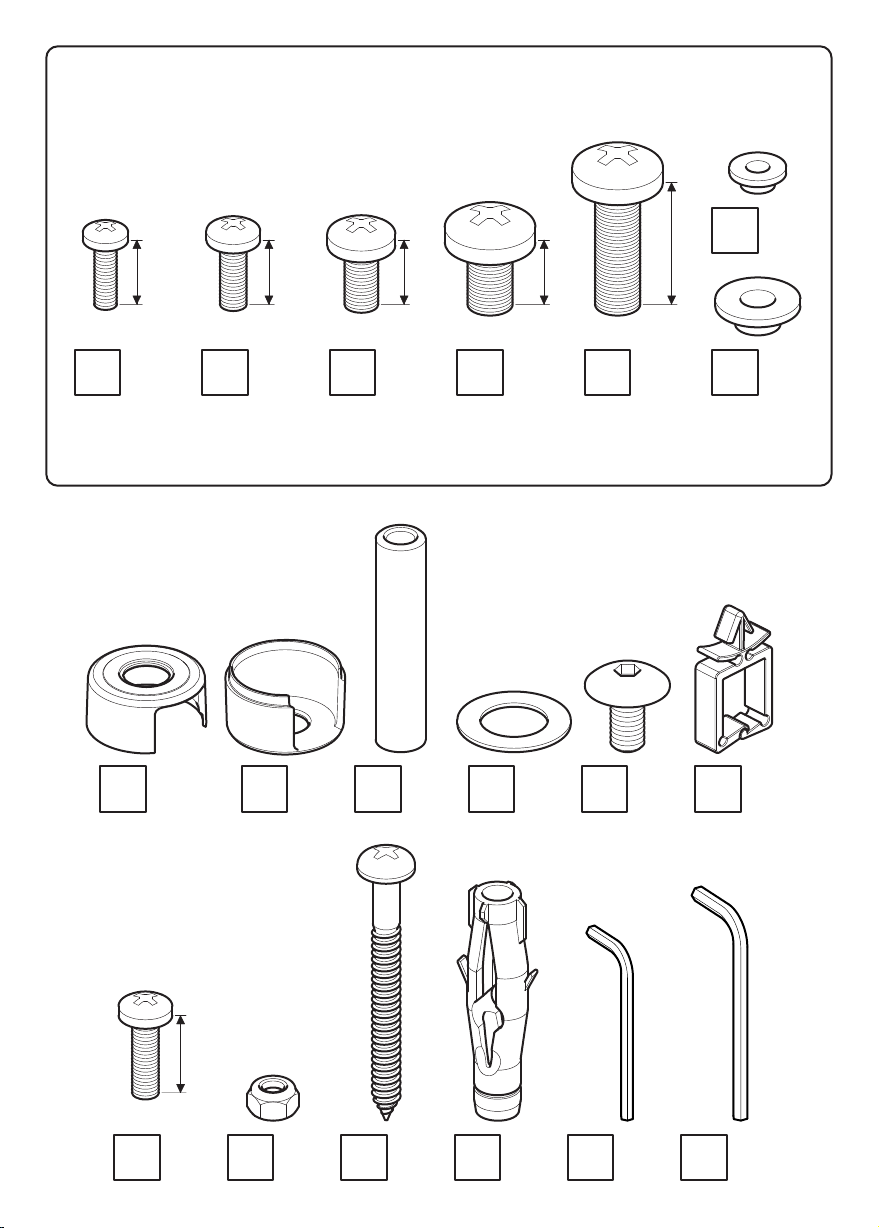

Boxed Parts
Pièces empaquetées
Piezas en la Caja
Tools Recommended
Outils recommandés
Herramientas recomendadas
Stud Finder
Trouve latte
Detector de vigas
de madera
Ø
Wood
Bois
Madera
3mm (1/8")Ø
Masonry
Maçonnerie
Masonería
10mm (25/64")

P1x4 P2x4 P4x4
T1x4
T2x4 P3x4
M4
12mm
M5 M6 M8
12mm 12mm 12mm
P5x4
M8
25mm
Ox4
Kx4
16mm
M5
S2x2
S1x2
Rx4 Qx4 Nx3
Lx3 Jx4
5mm
Gx2 Fx2
4mm
Ix2
TV Screws and Reducers
Vis TV et réducteurs
Tornillos y Reductores para TV

1
75 - 200mm
75 - 200mm
X
Y
!
You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and M8.
Determine the screw diameter that fits and remember for step 3.
4 diamètres de vis TV vous sont fournis, M4, M5, M6, et M8.
Déterminez le diamètre de la vis qui convient et mémorisez- le pour l'étape 3.
Se le proporciona con 4 diámetros de tornillos de fijación para su TV: M4, M5, M6 y M8.
Determine el diámetro del tornillo que le quede a su TV y recuérdelo para el paso 3.
If width X is greater than mm or height Y greater than mm STOP
installation now and contact the customer help line
200 200
Si la largeur X est plus large que 200mm et la hauteur Y plus grande que
200mm, ARRÊTEZ l'installation immédiatement et contactez l'assistance client
Si la anchura X es mayor que 200mm o la altura de Y es mayor que 200mm
DETENGA la instalación inmediatamente y póngase en contacto con la línea de
ayuda al cliente

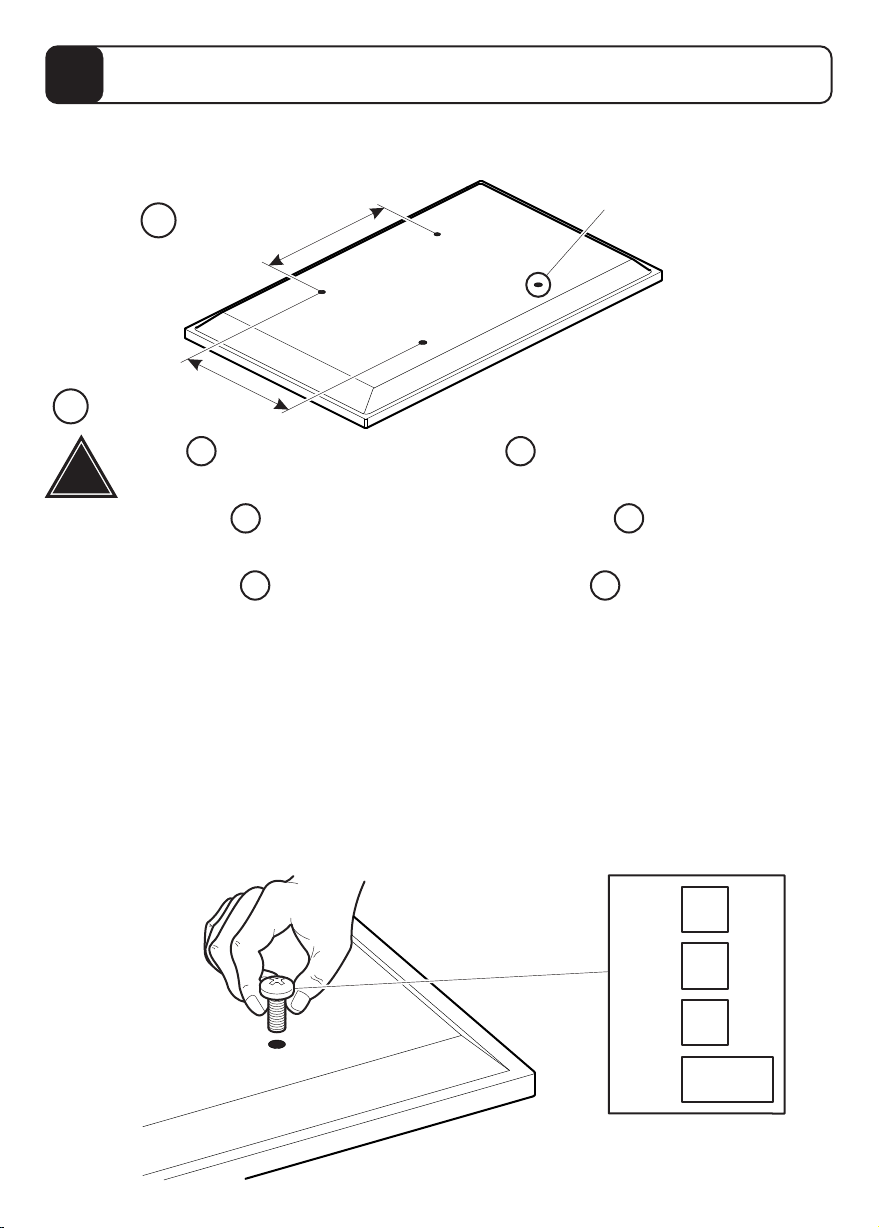

Measure the TV fixing holes Width and Height
Mesurer la profondeur et la taille des trous de fixation
Mida los orificios de su TV, lo ancho y lo alto
M8 = P4/P5
M6 = P3
M4 = P1
M5 = P2
TV Fixing Holes
Trous de fixation TV
Orificios de su TV
para Fijar el Soporte

Nx3
16mm
M5
N
TV Fixing Hole Sizes / Tailles des trous de fixation du téléviseur / Tamaños de los orificios de fijación del televisor
This bracket is not limited to the TV fixing sizes above. If your TV has fixing holes that do not match the sizes
above use the X and Y dimensions shown in the diagrams to determine the correct option layout for your TV.
If in any doubt please call the customer help line.
Ce support ne se limite pas aux tailles de fixation susmentionnées. Si les trous de fixation de votre téléviseur ne
correspondent pas aux tailles susmentionnées, utilisez les dimensions X et Y indiquées dans le schéma pour
déterminer l'option de configuration correspondant à votre téléviseur. Si vous avez un doute, contactez notre
service d'assistance à la clientèle.
Este soporte no se limita a los tamaños de fijación del televisor indicados anteriormente. Si el televisor tiene
orificios de fijación que no coinciden con los tamaños indicados anteriormente, utilice las dimensiones X y Y
que se muestran en los diagramas para determinar el esquema de la opción correcta para su televisor. Si tiene
alguna duda, comuníquese con la línea de atención al cliente
OPTION 1 / OPTION 1 / OPCIÓN 1
75
mm
75mm
E100mm
X
Y100
mm
OPTION 1 / OPTION 1 / OPCIÓN 1 OPTION 2 / OPTION 2 / OPCIÓN 2
x
x
75mm
100mm
75mm
100mm
X Y
X Y x
200mm 100mm - 200mm
X Y
2Preparing the TV Mounting Plate
Préparation de la plaque de montage du téléviseur
Preparando La Placa De Montaje De TV
Use the option that fits your TV / Utilisez l'option qui convient à votre téléviseur /
Utilice la opción que mejor se adapte a su TV
Top
Haut
Parte Superior

Nx3
16mm
M5
Ox4
200mm
X
Y
100 - 200 mm
N
O
H
E
H
Top

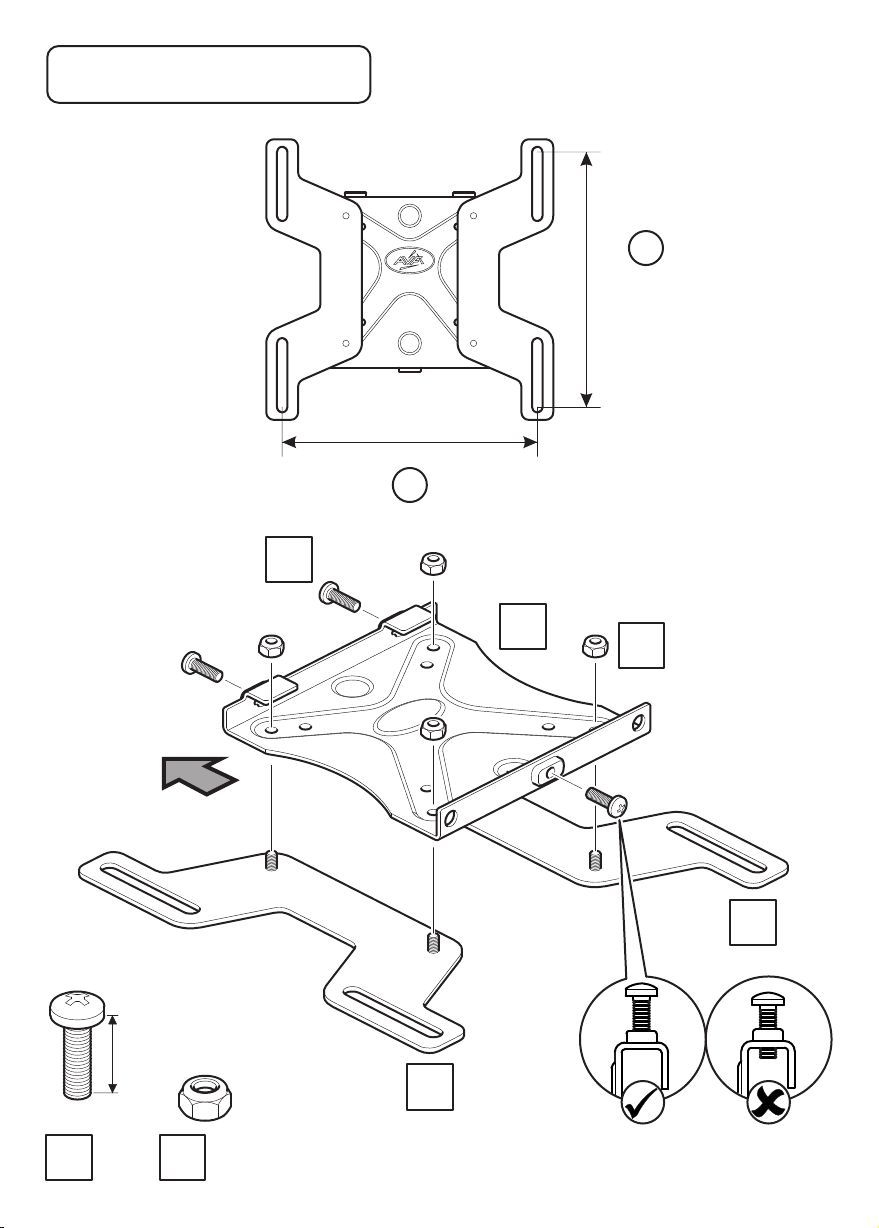

OPTION 2 / OPTION 2 / OPCIÓN 2

E
P1x4
T1x4
T2x4
M5
T2x4
M6
T2x4
M8
P2x4 P3x4
P4/P5x4
TV TV
TV
TV
!
steel washers
not included
Les rondelles
en acier ne sont
pas fournies
Las arandelas
de acero no
están incluidas
M4
P1-P5
T1/T2
P1-P5
T1/T2
E
3Fitting the TV Mounting Plate
Installation de la plaque de montage du téléviseur
Fijando La Placa De Montaje De TV
OPTION 1 / OPTION 1 / OPCIÓN 1 OPTION 2 / OPTION 2 / OPCIÓN 2
Screw diameter dependant
Dépendant du diamètre de la vis
Depende del diámetro de tornillo
Attach the brackets to the back of your TV using suitable screw and reducer combinations
Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis et joints adaptés
Coloque los soportes a la parte posterior de su TV usando la combinación adecuada de tornillo y reductor.
WARNING / AVERTISSEMENT / ADVERTENCIA
After completing step 3 you will have fittings left over, please keep for future reference
Après avoir complété l'étape 3 il vous restera des pièces d'assemblage, conservez- les
Después de completar el paso 3 usted tendrá conexiones sobrantes, por favor guarde
para futura referencia.
Top
Haut
Parte Superior
Top
Haut
Parte Superior

4
75mm (3")
Ø10mm (25/64") Ø3mm
(1/8")
75mm (3")
!
Rx4 Qx4 Qx4
R
Q
Q

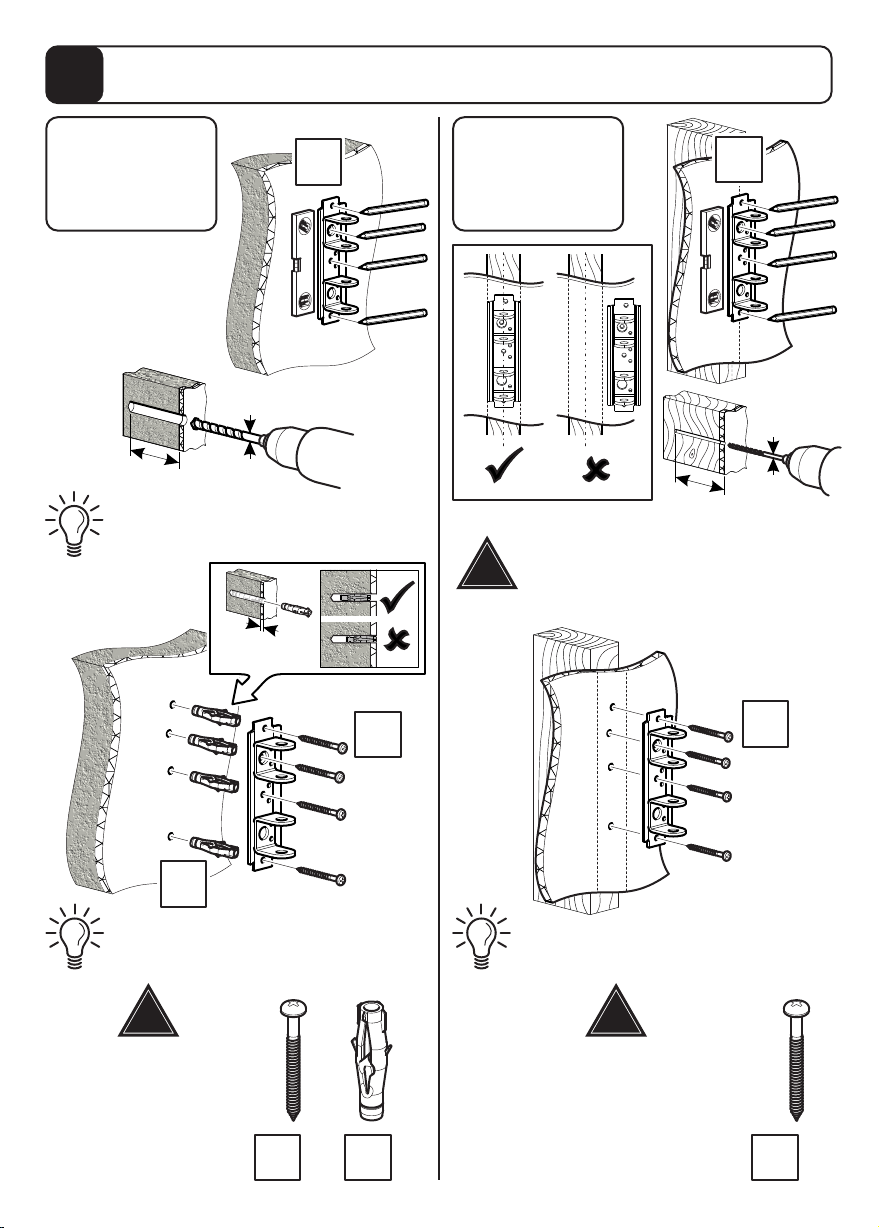

Fitting the Wall Bracket
Installer l'applique murale
Fijando la Placa a la Pared
Solid Wall
Mur solide
Pared sólida
Wood Stud
latte de bois
Viga de madera
AA
Remove dust from hole
Retirez la poussière du trou
Elimine el polvo del agujero Ensure bracket is in the centre of the wood stud
Assurez-vous que l'applique est au centre
de la latte de bois
Asegúrese de que el soporte está en el
centro de la viga de madera
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
8mm (5/16")
MAX
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
!
DO NOT overtighten screws
Tighten screws by hand only
Ne serrez pas trop les vis.
Visser à la main seulement
NO sobre apriete
los tornillos.
Apriete los tornillos
sólo a mano
!
DO NOT overtighten screws
Tighten screws by hand only
Ne serrez pas trop les vis.
Visser à la main seulement
NO sobre apriete
los tornillos.
Apriete los tornillos
sólo a mano

iii
iii iv
C
D
D
D
F
J
L
I
K
B
A
G
K
S1
Kx4 S1x2 Lx3 Jx4 Gx2 Fx2
4mm
Ix2
5Arm Assembly
Assemblage du bras
Ensamble del brazo

6
TV Levelling
Niveau votre téléviseur
Nivelación de TV
S2x2
5mm
S2
Connecting the TV
Connecter le téléviseur
Conectando la TV
Attach TV
Fixer la TV
Coloque la TV
Optional
Optionnel
Opcional
Lock Tilt
Vérouiller l’inclinaison
Cerradura de la función de inclinación
