AVF EAK90-E User manual

EAK90-E English language / Idioma Español
Leaflet No. / No. de folleto 464314 rev 00
Read through ALL instructions before commencing installation.
If you have any questions about this product or issues with installation
contact the customer services help line before returning this product to
the store.
STOP
CUSTOMER SERVICES HELP LINE NUMBER:
NÚMERO DE SERVICIO DE ATENCIÓN AL CLIENTE:
1-800 667 0808 (USA)
www.avfgroup.com
10kg
22lbs
AVF Incorporated. 3187 Cornerstone Drive, Eastvale, CA 91752, USA
Lea todas las instrucciones antes de comenzar la instalación.
Si tiene alguna pregunta sobre el producto o problemas con la
instalación. llame a la línea de servicio al consumidor antes de
devolverlo.

Tools Recommended
Herramientas recomendadas
Boxed Parts
Piezas en la Caja
AA
B
B
C
C
D
E
D
E

Fx2
J1x2
J6x2
J11 x2
Gx2
J2x2
J7x2
J12 x2
Hx2
J3x2
J8x2
Kx2
I1x6
J4x4
J9x2
Lx4
I2x4
J5x2
J10 x2
Mx2
M5
12mm
M4
12mm
M4
16mm
M5
10mm
M5
16mm
M6
10mm
M6
12mm
M6
16mm
M8
10mm
M8
12mm
M8
16mm
M8
25mm
Nx2

Introduction
Introducción
Before you begin please take time to read through this introduction and instructions to
familiarise yourself with the product and to also help you select the best way to attach
your Soundbar. This instruction manual covers many different configurations and is very
comprehensive. Please do not be put off by this as you will only need to follow a few steps.
This introduction gives you a basic idea as to what steps are involved in mounting your
Soundbar to your TV.
Antes de comenzar, tómese el tiempo de leer esta introducción y las instrucciones para
que se familiarice con el producto y también para que le ayuden a seleccionar la mejor
manera de fijar la barra de sonido. Este manual de instrucciones abarca diversas
configuraciones y es muy completo. No desanime por esto, ya que sólo tendrá que
seguir unos pocos pasos.
Esta introducción le da una idea básica sobre qué pasos son necesarios para montar la
barra de sonido al televisor.
X1
X2
X3

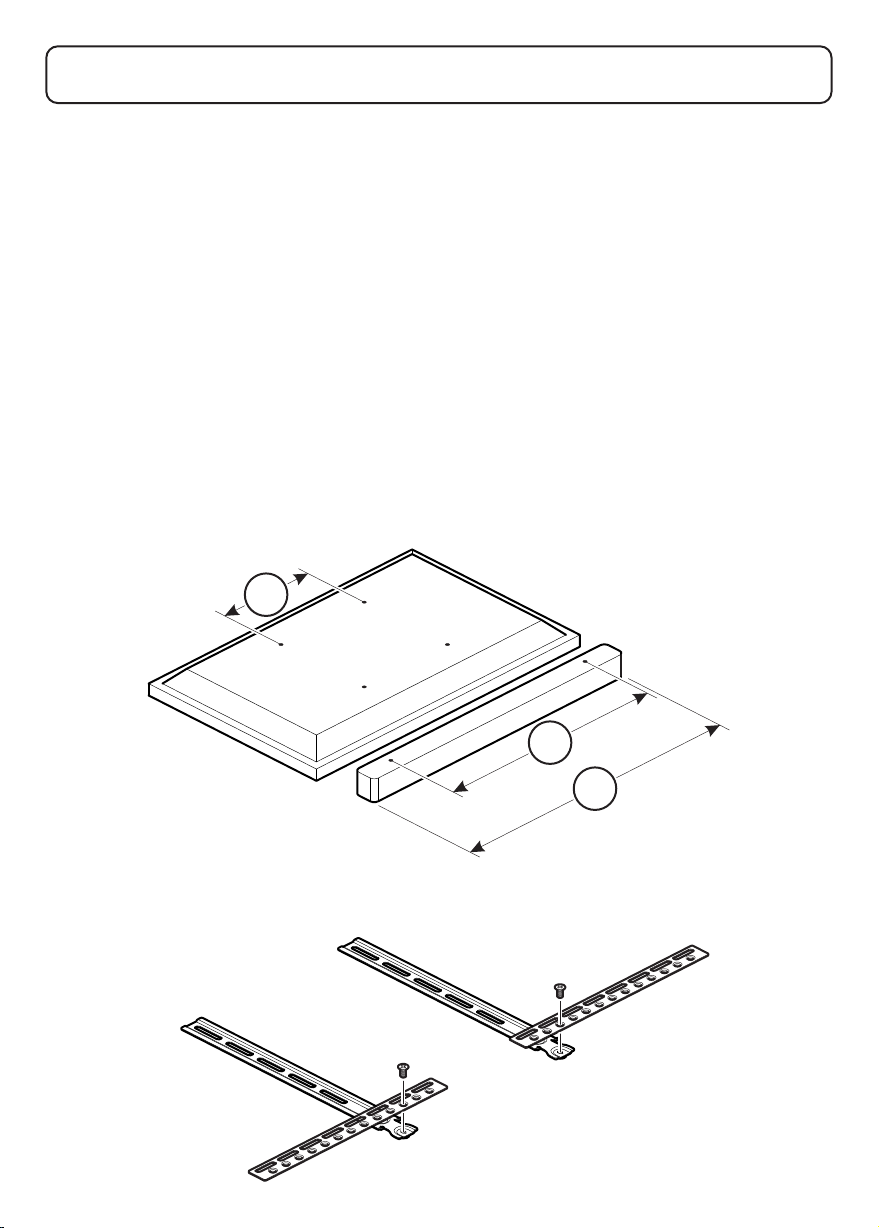

Measure your TV and Soundbar fixing holes
Mida los orificios de fijación del televisor y de la barra de sonido

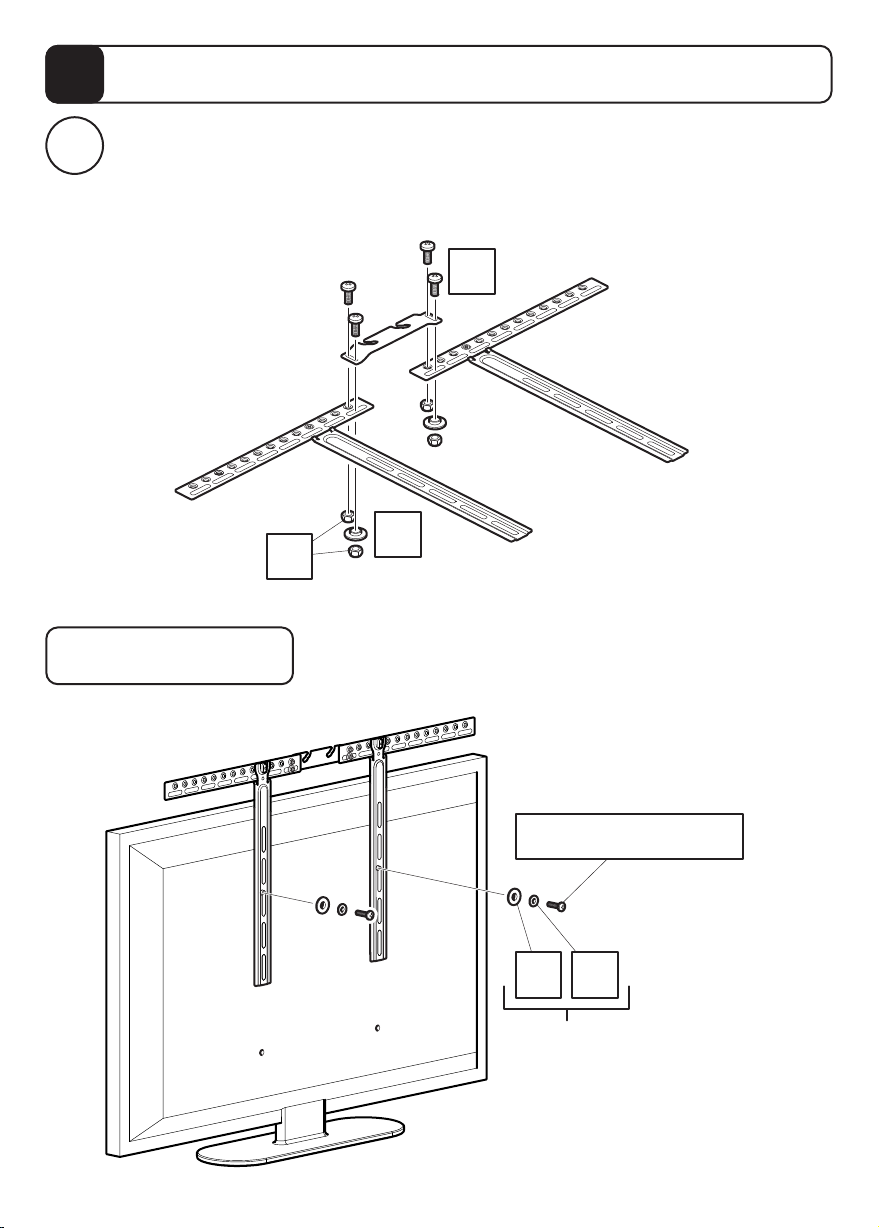

Prepare the Soundbar Mount Bracket
Prepare el soporte de montaje de la barra de sonido

Before you start to mount your Soundbar to your TV you will need to decide if you are
going to mount your Soundbar above your TV or below your TV.
Antes de empezar a montar la barra de sonido a su televisor tendrá que decidir si va a
montarla encima o debajo del televisor.

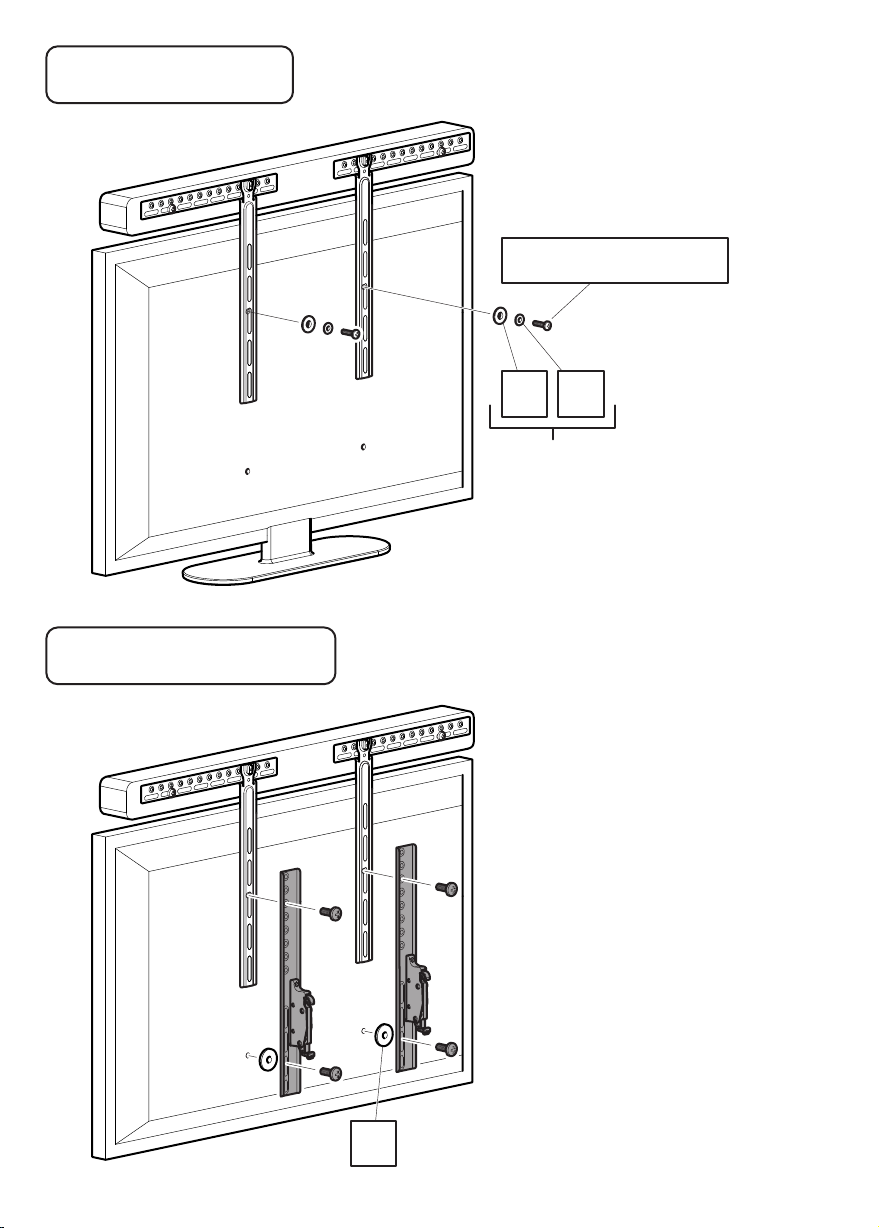

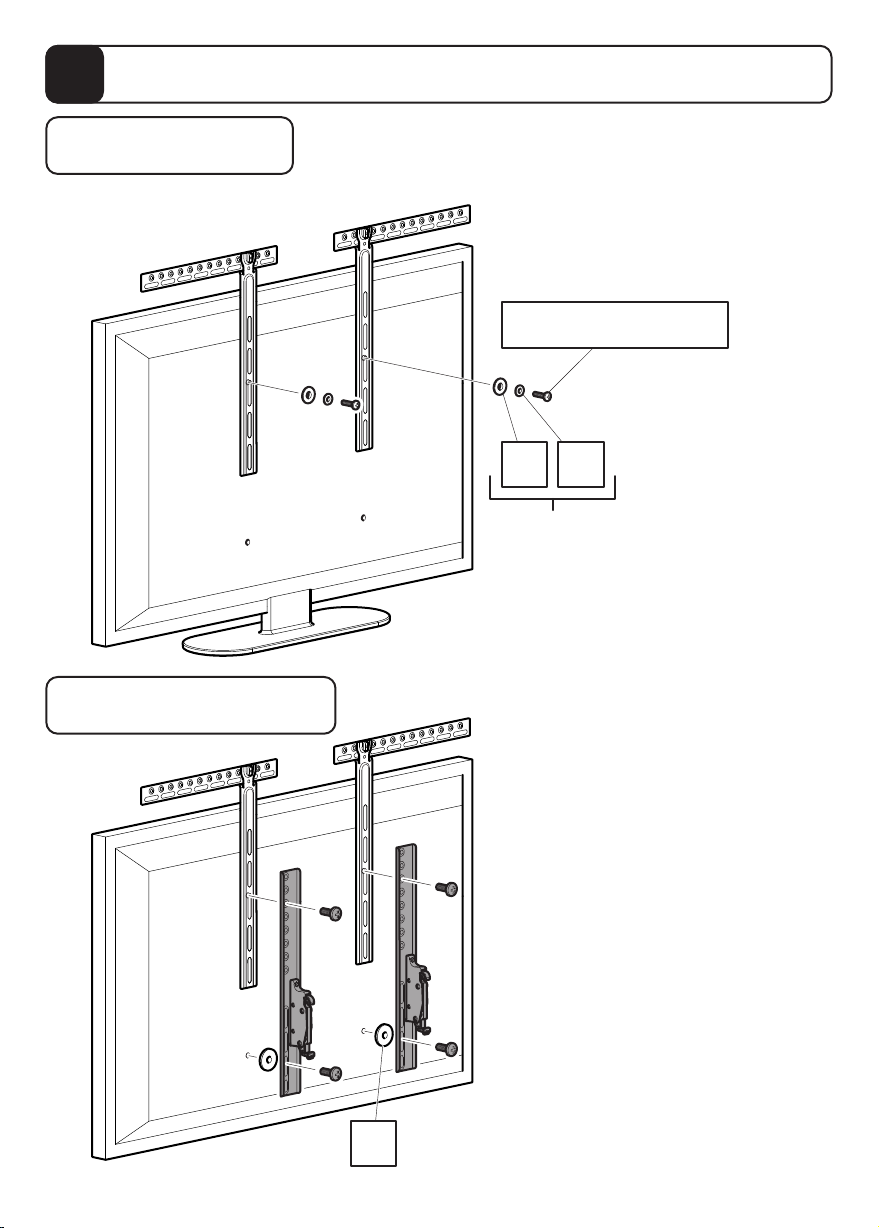

Mounting Above Follow steps 3 to 8
Para montarla encima, siga los pasos 3 a 8

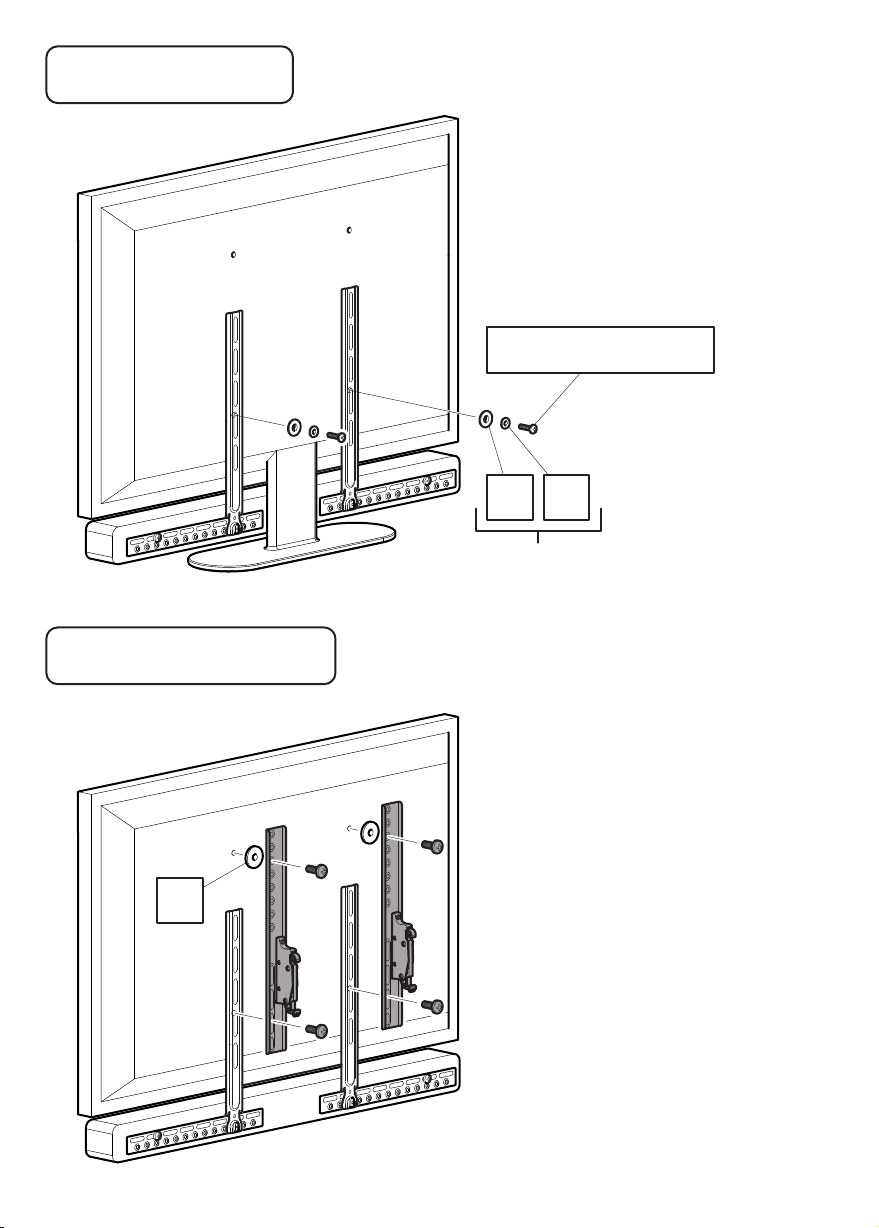

Mounting Below Please go to step 9
Para montarla debajo, vaya al paso 9
You will then need to attach the Soundbar to your TV. See below for a description of the different
fixing methods available.
Luego tendrá que fijar la barra de sonido al televisor. Vea a continuación una descripción de los
diferentes métodos de fijación disponibles.

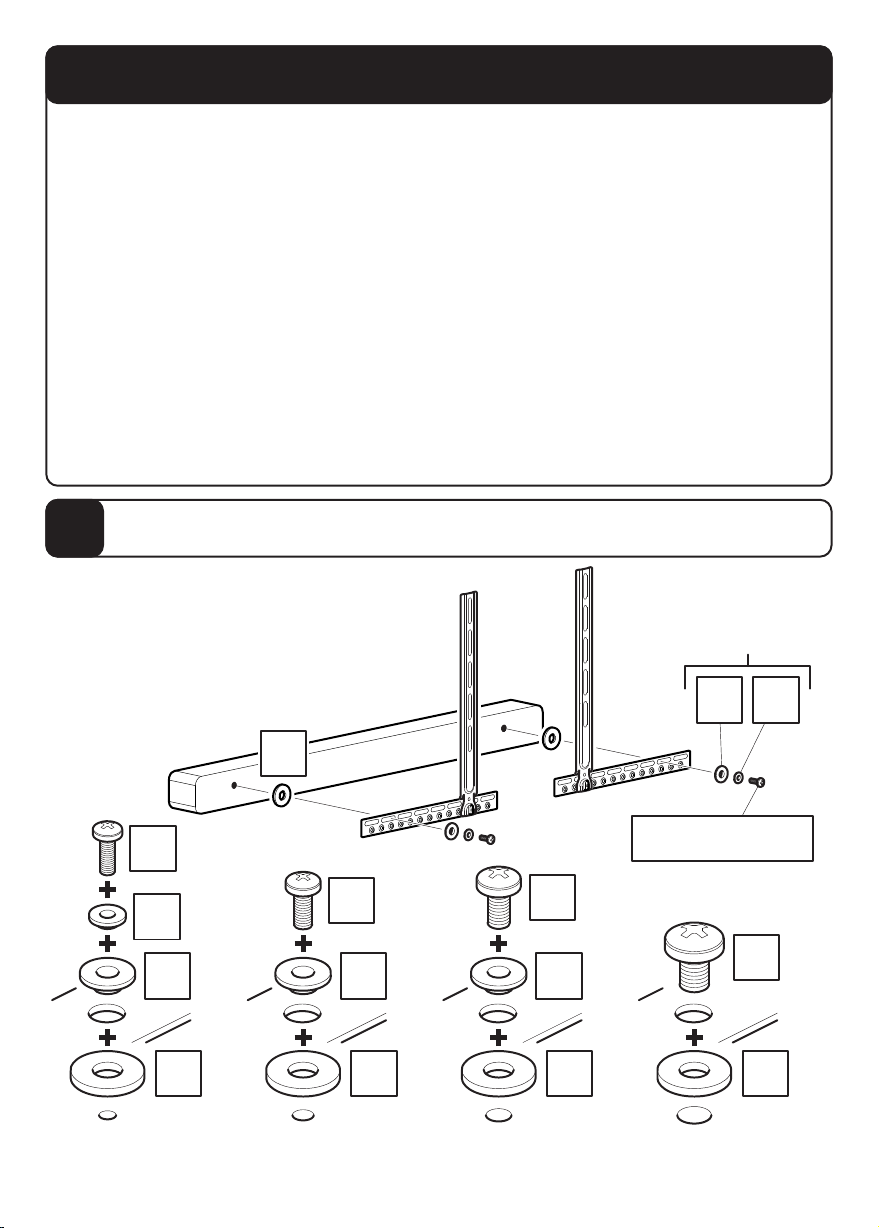

Screwing to the Back of the Soundbar
Use this method if you have no clashes with the TV and Soundbar fixing holes.
Atornillar a la parte posterior de la barra de sonido
Utilice este método si no existen conflictos con los orificios de fijación del televisor y de la barra
de sonido.

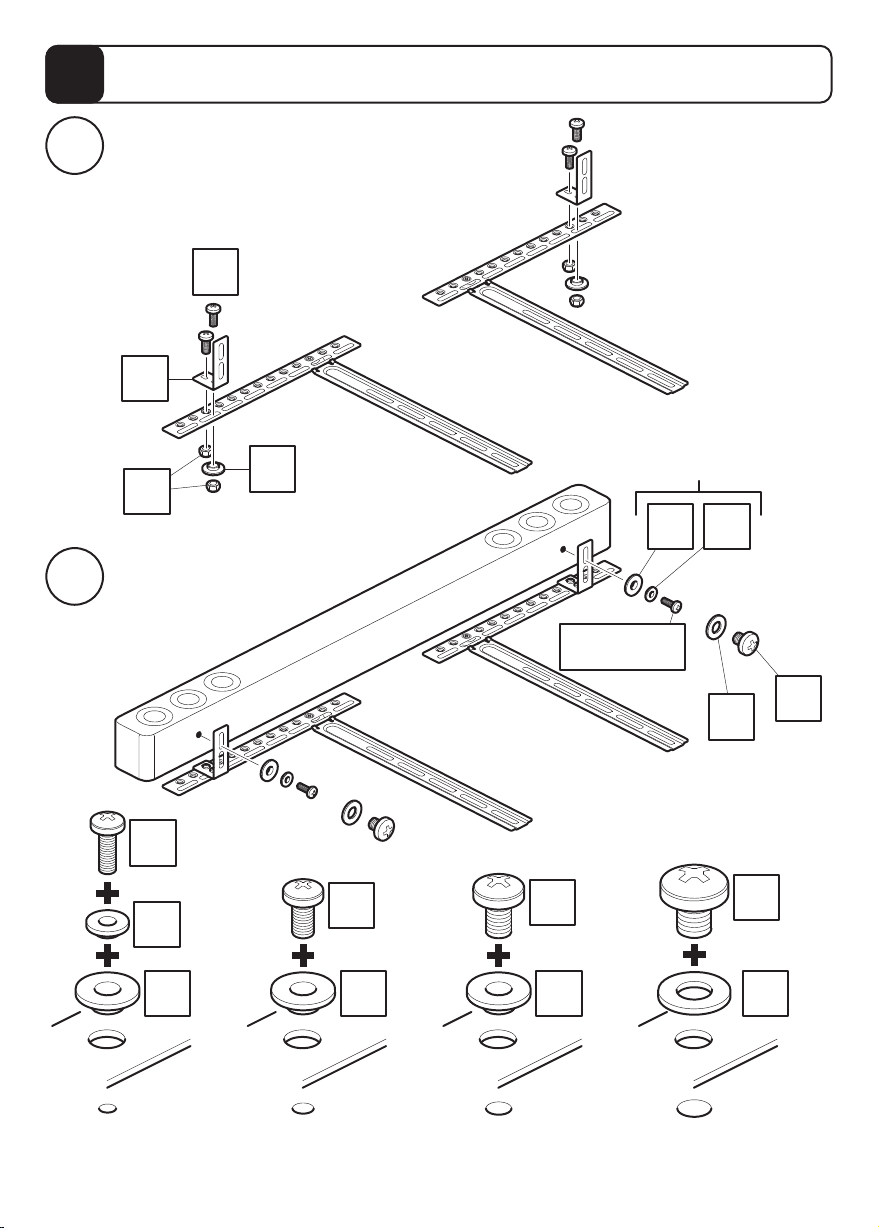

Screwing to the Bottom of the Soundbar
Use this method if you have no clashes with the TV and Soundbar fixing holes.
Atornillar a la parte inferior de la barra de sonido
Utilice este método si no existen conflictos con los orificios de fijación del televisor y de la barra
de sonido.
Attaching the Soundbar with Hook and Loop
Use this method if your Soundbar has no fixing holes or if there are clashes.
Fijar la barra de sonido con almohadillas de velcro
Utilice este método si su barra de sonido no tiene orificios de fijación o si existen conflictos.
Attaching the Soundbar with Manufacturers Bracket
Use this method if a Bracket is supplied by the Manufacturer. You will also find more
information in the Manufacturers instructions.
Fijar la barra de sonido con el soporte del fabricante
Utilice este método si el fabricante suministra un soporte. También encontrará más información en
las instrucciones del fabricante.
Attaching the Soundbar with Keyhole Pin
Use this method if your Soundbar has Keyhole fixing holes.
Fijar la barra de sonido con pasador de alineación
Utilice este método si su barra de sonido tiene orificios de fijación de alineación.
Mounting Above or Below?
¿Montarla encima o debajo?
