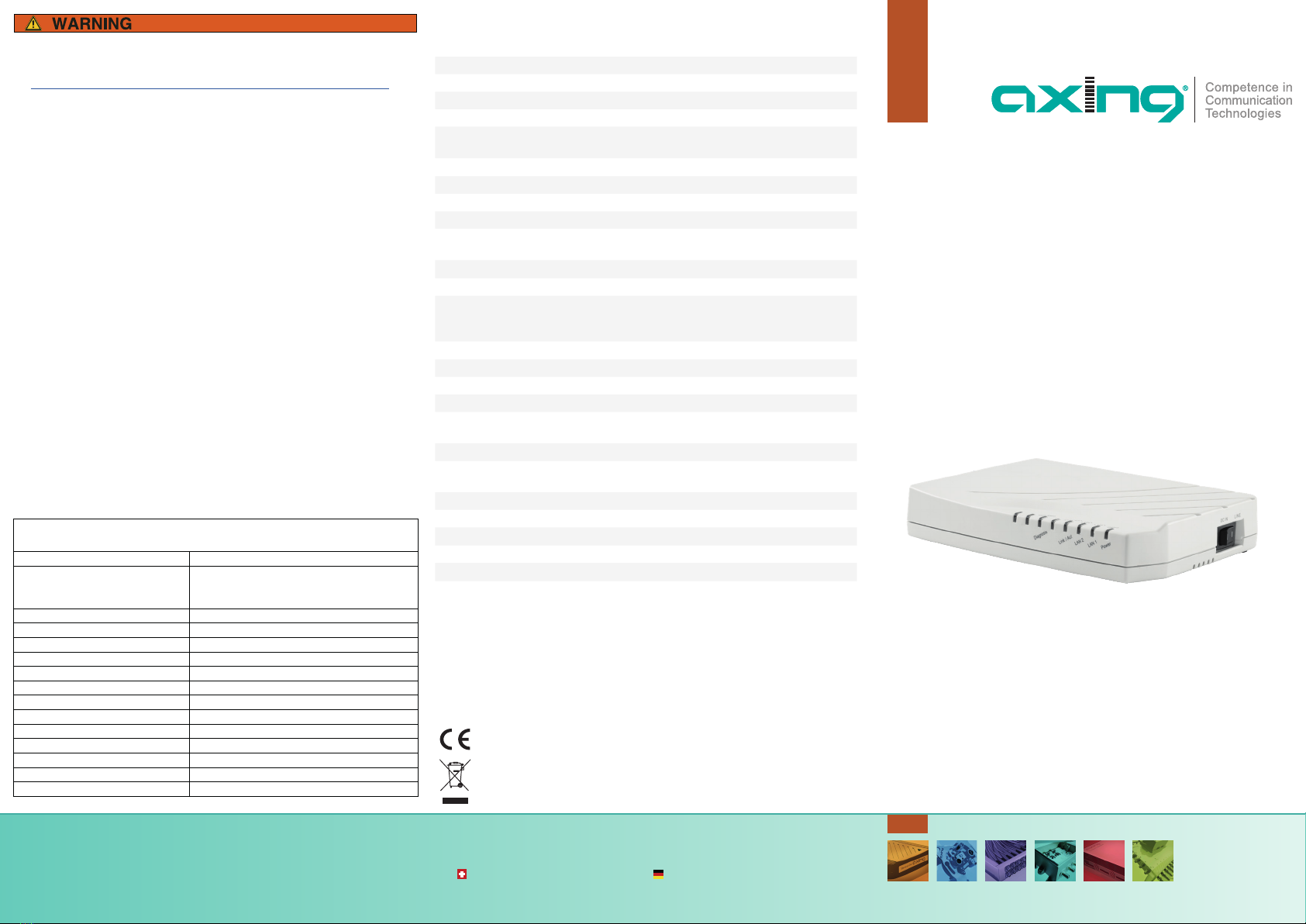

axing Premium EOC 30-01 User manual

Stand 2021-03-22

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
EOC 30-01 | EOC 30-21
premium-line
Ethernet over Coax
Master | Dual Master
Quickstart-Anleitung
Technische Daten:
Typ EOC 30-01 EOC 30-21
Frequenzbereich 5…1800 MHz
Anschlüsse (G.hn | TV) 2 × F-Buchse
Frequenzbereich Datenüber-
tragung
5…204 MHz
Frequenzbereich TV-Bypass 258…1800 MHz
Maximale erlaubte Dämpfung
im Koaxialnetz
77 dB
EoC
Standard ITU-T G.9960 G.hn over Coax
Netto Datenrate (PHY) 1800 Mbps*
Verschlüsselung AES 128 Bit
Max. Anzahl Geräte im
EoC-Netzwerk
16 32
Schnittstellen
Ethernet-Anschlüsse (LAN) 2 × RJ 45
Ethernet-Standards IEEE 802.3u 100BaseT Fast Ethernet
IEEE 802.3ab 1000BaseT Gigabit Ethernet
IEEE 802.3az Energy Efficiency Ethernet
Allgemein
Betriebsspannung 12 VDC
Leistungsaufnahme <5 W <7 W
Betriebsspannung über Koax 60 VAC +/- 20%
Betriebsspannung über LAN
(PoE)
37…57 V
Betriebstemperaturbereich -10°C…55°C
Betriebs-Luftfeuchtigkeit
(nichtkondensierend)
10…95%
Maße (B × H × T) ca. 178 x 136 x 35 mm
Gewicht 0,375 kg 0,380 kg
Externes Zubehör
Schaltnetzteil 100…240 V~/50/60Hz | 12 V=/1 A
Allgemein
Anmerkungen * Die Datenrate gibt den Datendurchsatz zwischen den
EoC-Geräten an. An den Ethernet-Schnittstellen sind
technisch bedingt jeweils max. 1000 Mbps verfügbar.
Informationen zur Verordnung (EU) 2019/1782
Externes Steckernetzteil
EOC 30-01/-21
Name oder Handelsmarke des
Herstellers Handelsregisternummer
und Anschrift
Channel Well Technology Co Ltd
222 Sec 2 Nankan Rd,Lujhu Township Taoyuan
Hsien, 33855 Taiwan | 84573516
Modellkennung 2AAJ012F EU
Eingangsspannung 100…240
V
Eingangswechselstromfrequenz 50…60 Hz
Ausgangsspannung 12,0
V
Ausgangsstrom 1,0 A
Ausgangsleistung 12,0 W
Durchschnittliche Effizienz im Betrieb
Lastbedingung 1 – 100 % ± 2 % 82,5
%
Lastbedingung 2 – 75 % ± 2 % 83,7 %
Lastbedingung 3 – 50 % ± 2 % 84,0 %
Lastbedingung 4 – 25 % ± 2 % 83,4 %
Effizienz bei geringer Last (10 %) 75,7 %
Leistungsaufnahme bei Nullast 0,04 W

Produktbeschreibung:
Der EOC 30-01 Master bzw. 30-21 Dual-Master baut mit Hilfe des G.hn-
Standards ein Ethernet-over-Coax-Netzwerk über die Koaxialkabel der
Hausinstallation mit den EOC 30-0x Endpoints auf. Der EOC 30-01 Master
wird mit dem Internet-Modem des Telefon- oder Kabelnetzbetreiber verbunden
und ermöglicht den Internetzugriff für die an den Endpoints angeschlossenen
Geräte.
Die Geräte verwenden den Rückkanalbereich von 5…204 MHz. Alle
Komponenten im Koaxialkabelnetz müssen in diesem Frequenzbereich
Rückkanal-fähig sein.
Die Geräte dürfen in einem CATV-Netz nur eingesetzt werden, wenn
der Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz
beginnt.
Lieferumfang:
9EOC 30-01/-21
9CAT5 Ethernet-Kabel
Verbindet den LAN-Anschluss mit einem Internet-Modem.
912 VDC Steckernetzteil zur Spannungsversorgung
9Quickstart-Anleitung
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.

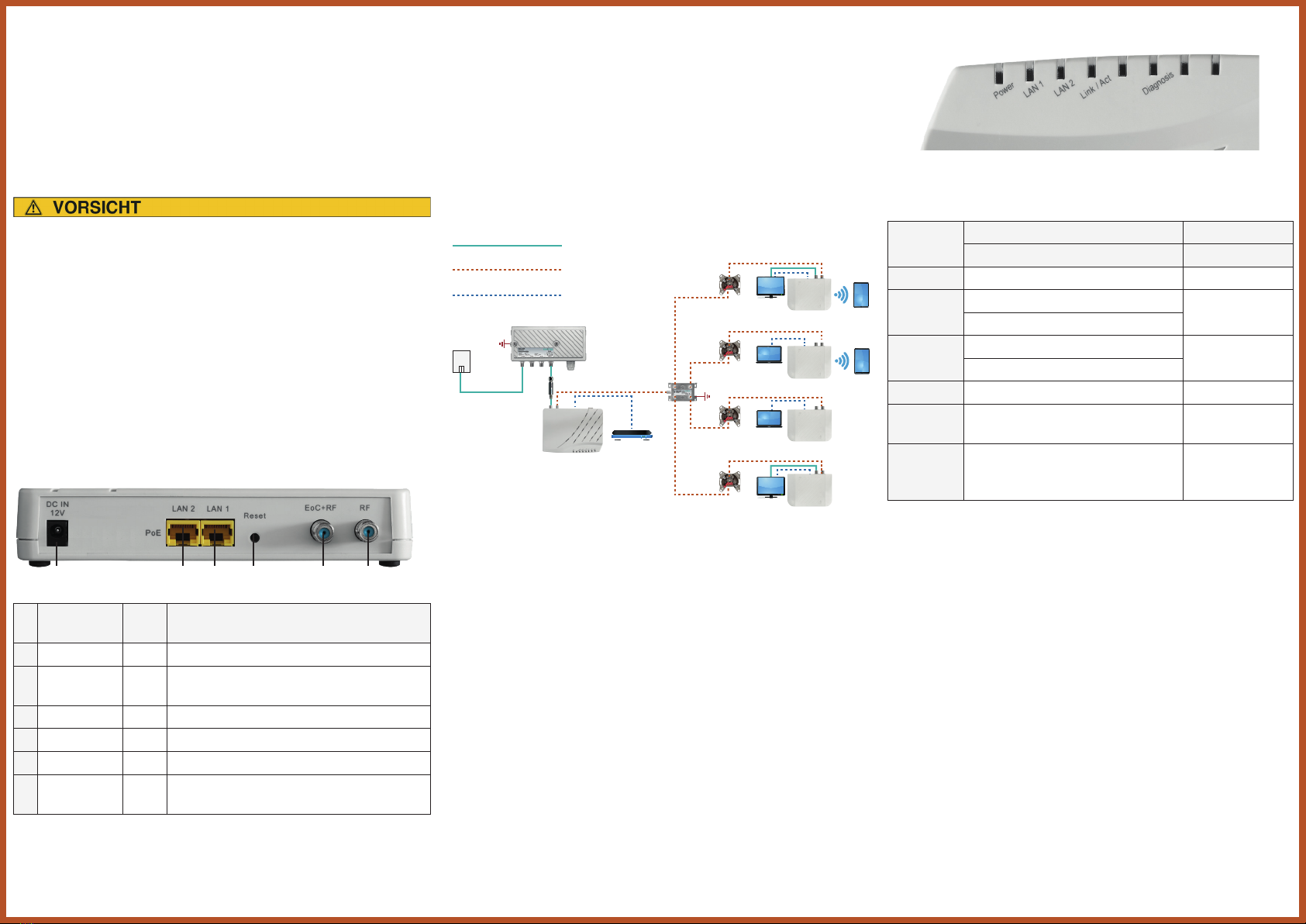

Anschlüsse auf der Rückseite:
A B C D E F
Beschriftung Typ Funktion
A DC IN 12V DC Anschluss für das Steckernetzteil
B LAN2 (PoE) RJ-45 100/1000 Base-T Gigabit Ethernet Anschluss,
mit PoE-Funktion.
C LAN1 RJ-45 100/1000 Base-T Gigabit Ethernet Anschluss
D Reset – Reset-Taste
E EoC+RF F EOC-Anschluss
F RF F Anschluss für Terrestrik oder CATV, um ein TV-
Signal einzuspeisen.
Hardware-Verbindungen:
Verwenden Sie einen geeigneten Aufstellungsort für den EOC 30-x1 in der
Nähe des Internet-Modems mit dem es verbunden werden soll. Das Gerät
muss von Wärmequellen ferngehalten werden.
Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
Verwenden Sie ein Koaxialkabel um den EOC+RF-Anschluss mit dem
Einspeisepunkt (Verteiler, Weiche, terrestrischer Eingang eines Multischalters
etc.) zu verbinden.
Verwenden Sie ggf. ein weiteres Koaxialkabel, um am RF-Anschluss
terrestrische oder CATV-Signale einzuspeisen.
Verwenden Sie das Ethernet-Kabel, um den LAN1/LAN2-Anschluß mit dem
Internet-Modem zu verbinden.
Spannungsversorgung:
Der Schalter auf der Seite des EOC 30-x1 hat zwei Positionen:
DC IN: Das EOC 30-x1 läuft mit lokaler Versorgung.
Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken
Sie das Steckernetzteil in eine Steckdose.
LINE: Das EOC 30-x1 läuft mit Fernspeisung
Versorgen Sie das EOC 30-x1 über das mit RF+Data oder RF verbundene
Koaxialkabel (typisch 60 VAC, 48V~90V, 50/60 Hz AC) .
Oder versorgen Sie das EOC 30-x1 über die LAN2-Buchse (PoE = Power over
Ethernet PoE, gemäß IEEE 802.3af or 802.3at, es werden die Modi A und B
unterstützt).
Reset bzw. auf Werkeinstellung zurücksetzen:
Die Reset-Taste für 1 Sekunde drücken.
Das EOC 30-x1 wird neu gestartet.
Die Reset-Taste für 5 Sekunden drücken, bis die nicht gekennzeichneten
LEDs neben der Diagnosis-LED leuchten.
Alle konfigurierten Netzwerkdaten des EOC 30-x1 werden auf
Werkeinstellung zurückgesetzt (z. B. IP-Adresse = 192.168.1.1).
Die Reset-Taste für 10 Sekunden drücken, bis die nicht gekennzeichneten
LEDs und die Diagnosis-LED leuchten.
Alle konfigurierten Werte des EOC 30-x1 und der angeschlossenen
EOC 30-0x werden auf Werkeinstellung zurückgesetzt.
LED Anzeigen:
Beschriftung Status
An Blinkt
Power Stromversorgung an N/A
LAN1 Grün = LAN1 aktiv Empfang/Senden
Orange = LAN1 = 1Gbps.
LAN2 Grün = LAN2 aktiv Empfang/Senden
Orange = LAN2 1Gbps.
Link/Act EoC+RF-Anschluss aktiv Empfang/Senden
Diagnosis Diagnose der EOC-Verbindung zu den
EOC 30-0x
nicht
gekenn-
zeichnet
Rücksetzen auf Werkeinstellungen
aktiv Bootloader aktiv
Konfiguration:
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche
der integrierten Webschnittstelle. Für den Zugriff auf die
Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop
inklusive Netzwerkschnittstelle und die aktuelle Version des installierten
Webbrowsers.
Die Werks-IP-Adresse des EOC 30-x1 lautet 192.168.1.1 die Subnetzmaske
lautet 255.255.255.0. Ihr PC muss sich im selben IPv4 Netzwerkabschnitt
befinden.
Das EOC 30-x1 zeigt ein Fenster zur Passwort-Eingabe an. Der werkseitige
Benutzername und das Passwort lauten admin.
Ändern Sie das Passwort nach der ersten Inbetriebnahme.
Hinweis: Unter NMU Configuration sollte bei Quality of Service (QoS) die
Option Traffic Awareness auf „On“ konfiguriert sein. Dadurch wird ein
optimierter Datendurchsatz erreicht.
BSD 963-14N
+ TZU 3-01
BVE 4-02P
BSD 963-14N
+ TZU 3-01
BSD 963-14N
+ TZU 3-01
BSD 963-14N
+ TZU 3-01
SMART
TV
EoC 30-x1 Master
EoC 30-02 Endpoint
www
EoC 30-02 Endpoint
EoC 30-03 Endpoint
EoC 30-03 Endpoint
SMART
TV
TZU 19-68X
Koax
Ethernet over Coax
Ethernet
HÜP
Verstärker mit abschaltbaren Rückkanal

State of the art 2021-03-22

Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf

Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Technical improvements, changes in design, printing- and other errors reserved.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Herewith AXING AG declares that the marked products comply with the valid
guidelines.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
EOC 30-01 | EOC 30-21
premium-line
Ethernet over Coax
Master | Dual Master
Quick start guide
Technical data:
Type EOC 30-01 EOC 30-21
Frequency range 5…1800 MHz
Connectors (G.hn | TV) -
Frequency range transmission 5…204 MHz
Frequency range TV bypass 258…1800 MHz
Maximum allowed attenuation
in coaxial network
77 dB
EoC
Standard ITU-T G.9960 G.hn over Coax
Net data rate (PHY) 1800 Mbps*
Encryption AES 128 Bit
Max. number of devices
in EoC network
16 32
Interfaces
Ethernet connectors (LAN) 2 × RJ 45
Ethernet standards IEEE 802.3u 100BaseT Fast Ethernet
IEEE 802.3ab 1000BaseT Gigabit Ethernet
IEEE 802.3az Energy Efficiency Ethernet
General
Operating voltage 12 VDC
Power consumption <5 W <7 W
Operating voltage over Coax 60 VAC +/- 20%
Operating voltage over LAN
(PoE)
37…57 V
Operating temperature range -10°C…55°C
Operating humidity (non-con-
densing)
10…95%
Dimensions (W × H × D) appr. 178 x 136 x 35 mm
Weight 0,375 kg 0,380 kg
External accessories
Switching power supply 100…240 V~/50/60Hz | 12 V=/1 A
General
Comments * The data rate indicates the data throughput between
the EoC devices. For technical reasons, a maximum of
1000 Mbps is available at each Ethernet interface.
Commission regulation (EU) 2019/1782
External plug-in power supply
EOC 30-01/-21
Manufacturer’s name or trademark
commercial registration number and
address
Channel Well Technology Co Ltd
222 Sec 2 Nankan Rd, Lujhu Township Taoyuan
Hsien, 33855 Taiwan | 84573516
Model identifier 2AAJ012F EU
Input voltage 100…240
V
Input AC frequency 50…60 Hz
Output voltage 12,0
V
Output current 1,0 A
Output power 12,0 W
Average active efficiency
Load condition 1 – 100 % ± 2 % 82,5
%
Load condition 2 – 75 % ± 2 % 83,7 %
Load condition 3 – 50 % ± 2 % 84,0 %
Load condition 4 – 25 % ± 2 % 83,4 %
Efficiency at low load (10 %) 75,7 %
No-load power consumption 0,04 W

Product description:
The EOC 30-01 Master and the EOC 30-21 Dual Master use the G.hn standard
to build an Ethernet-over-coax network with the EOC 30-0x Endpoints via the
coaxial cables of the house installation. The EOC 30-01/21 is connected to the
internet modem of the telephone or cable operator.
The devices use the return path range of 5...204 MHz. All components in the
coaxial cable network must be return path capable in this frequency
range.
The device may only be used in a CATV network if the forward path
frequency range of the CATV network starts from 258 MHz.
Scope of delivery:
9EOC 30-01 or EOC 30-21
9CAT5 ethernet cable
Connects from LAN port to Internet modem
912 VDC power adapter for power supply
9Quickstart guide
Note: You can call up the detailed operation instructions for download by
entering the article in the search field at www.axing.com.
Ports on the rear panel:
A B C D E F
Label Type Function
A DC IN 12V DC Connect to the power adapter plug
B LAN2 (PoE) RJ-45 100/1000 Base-T Gigabit Ethernet port, built-in
PoE PD function.
C LAN1 RJ-45 100/1000 Base-T Gigabit Ethernet port
D Reset – Reset button
E EoC+RF F EOC port
F RF F Connect to terrestrial antenna or CATV to feed
in TV signal.
LED Indicators:
Label Status
ON Flashing
Power Powered by DC12V N/A
LAN1 Green = LAN1 port is active Data traffic active
Orange = LAN1 = 1Gbps.
LAN2 Green = LAN1 port is active Data traffic active
Orange = LAN1 = 1Gbps.
Link/Act EoC+RF port is active Data traffic active
Diagnosis EOC 30-x1 is diagnosing EOC
connection toward/from EP
Not
labelled
Forcing to default settings via reset
button. Bootloader mode
Configuration:
The device is configured via the graphical user interface of the integrated
web interface. To access the user interface, you need a standard PC/laptop
with a network interface and the actual version of the installed web
browser.
The factory default IP address is 192.168.1.1 and the default subnet mask is
255.255.255.0. To access the EOC with default IP, your PC should be within
the same IPv4 network.
The EOC 30-x1 will prompt you a window for password authorization. The
both factory default username and password is ‘admin’.
After the first log-in, the password should be changed.
Note: Under NMU Configuration, Quality of Service (QoS) the option Traffic
Awareness should set to On.This achieves optimized data traffic.
Hardware connections:
Select a convenient location for the EOC near the internet modem to which
it will be connected. The device should be kept away from excessive heat.
Please make sure the coaxial network is well grounded.
Use a coaxial cable to connect the EOC+RF port to the feeding in point of
the coax network (splitter, combiner, terrestrial input of a multiswitch etc.).
Optional use another coaxial cable to feed in terrestrial or CATV signals to
the RF port.
Connect the LAN1/LAN2 port to the internet modem.
Power Supply:
The DC switch on the side has two positions:
DC IN: The EOC 30-x1 runs in local power mode.
Connect the power adapter to the DC IN 12V port and connect it to a wall
outlet.
LINE: The EOC 30-x1 runs in line power mode
Powering EOC 30-x1 via the coaxial cable connected to port ‘RF+Data’ or
port ‘RF’ from coax is necessary (typical 60 VAC input (range 48V~90V,
50/60 Hz AC).
Alternatively powering EOC 30-x1 via the port LAN2 (PoE = Power over
Ethernet acc. to IEEE 802.3af or 802.3at, it supports mode A and B).
Reset or settings to factory default:
While EOC 30-x1 is on, press the reset button for 1 second.
The EOC 30-x1 will reboot.
Press the reset button for 5 seconds until the unlabelled LEDs next to the
diagnosis LED light up.
All settings are set to factory default (for example, the IP address will be set
to 192.168.1.1).
Press the reset button for lasting 10 seconds until the unlabelled LEDs and
the diagnosis LED will light up.
All configured values of the EOC 30-x1 and the connected EOC 30-0x
are reset to factory settings.
BSD 963-14N
+ TZU 3-01
BVE 4-02P
BSD 963-14N
+ TZU 3-01
BSD 963-14N
+ TZU 3-01
BSD 963-14N
+ TZU 3-01
SMART
TV
EoC 30-x1 Master
EoC 30-02 Endpoint
www
EoC 30-02 Endpoint
EoC 30-03 Endpoint
EoC 30-03 Endpoint
SMART
TV
TZU 19-68X
Coax
Ethernet over Coax
Ethernet
IP
Amplifier with switchable return path
