axing 8-0x User manual

CHP - Compact High Performance Kopfstellen

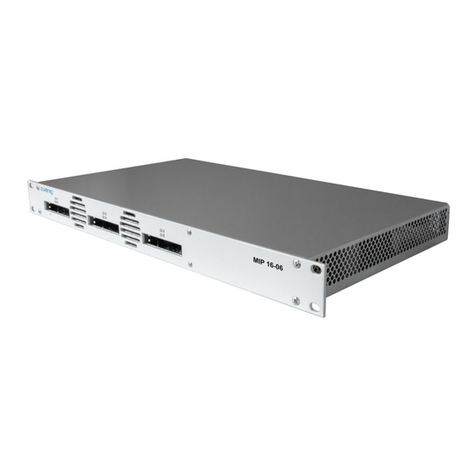

MIP 8-0x | MIP 16-0x
MIP 8-0xN | MIP 12-0xN
IPTV-Streamer
Betriebsanleitung

Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN
Seite 2 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05
Inhaltsverzeichnis
1. Produktbeschreibung..................................................................................................................................................................................5
1.1. Allgemeines...................................................................................................................................................................................5
1.2. Lieferumfang .................................................................................................................................................................................5
1.2.1. MIP 8-00, MIP 8-06, MIP 16-00, MIP 16-06..................................................................................................................................5
1.2.2. MIP 8-00N, MIP 8-03, MIP 12-00N, MIP 12-03N ..........................................................................................................................5
1.3. Verfügbares Zubehör.....................................................................................................................................................................5
1.4. Eingänge/Multituner......................................................................................................................................................................6
1.5. Demodulation des Datenstroms ....................................................................................................................................................6
1.6. Ausgangs Transportstrom .............................................................................................................................................................6
1.7. Grafische Benutzeroberfläche........................................................................................................................................................6
1.8. SMARTPortal .................................................................................................................................................................................7
1.9. Anzeigeelemente und Anschlüsse .................................................................................................................................................8
1.9.1. MIP 8-00 | MIP 8-06 | MIP 16-00 | MIP 16-06 ...............................................................................................................................8
1.9.2. MIP 8-00N | MIP 8-03N | MIP 12-00N | MIP 12-03N .....................................................................................................................9
2. Montage und Anschluss ...........................................................................................................................................................................10
2.1. Montage im 19“-Rack.................................................................................................................................................................10
2.2. Potentialausgleich.......................................................................................................................................................................10
2.3. Spannungsversorgung.................................................................................................................................................................10
2.4. HF-Anschluss...............................................................................................................................................................................11
2.4.1. Anschluss an DVB-S/S2/S2X ........................................................................................................................................................11
2.4.2. Anschluss an DVB-T/T2 oder DVB-C ............................................................................................................................................11
2.5. Anschluss am IPTV-Netzwerk ......................................................................................................................................................11
3. Konfiguration ...........................................................................................................................................................................................12
3.1. An- und Abmelden ......................................................................................................................................................................13
3.2. Startseite .....................................................................................................................................................................................14
4. Initialisierung............................................................................................................................................................................................15
4.1. Phase 1........................................................................................................................................................................................15
4.1.1. DVB-S/S2/S2X..............................................................................................................................................................................15
4.1.2. DVB-C, DVB-T oder DVB-T2.........................................................................................................................................................16
4.1.3. Bitfehlerrate ................................................................................................................................................................................17
4.1.4. Gefundene Programme ...............................................................................................................................................................17
4.1.5. Deaktivieren eines Tuners ...........................................................................................................................................................17
4.2. Initialisierung Phase 2 .................................................................................................................................................................18
4.2.1. SPTS ............................................................................................................................................................................................18
4.2.2. SPTS – Erweiterte Optionen.........................................................................................................................................................19
4.2.3. MPTS...........................................................................................................................................................................................21
4.2.4. MPTS – Remux-Mode..................................................................................................................................................................21
4.2.5. MPTS – Cross-Multiplex-Mode....................................................................................................................................................22
4.2.6. MPTS – Erweiterte Optionen .......................................................................................................................................................24
4.2.7. Alle Programme auswählen.........................................................................................................................................................26
4.2.8. LCN (Logical Channel Numbering)...............................................................................................................................................26
4.2.9. Programmnamen ändern.............................................................................................................................................................26
4.2.10. PID-Filtering mit MKS 1-01..........................................................................................................................................................27
4.2.11. Service-ID bearbeiten ..................................................................................................................................................................27
4.3. Initialisierungs-Phase 3 ...............................................................................................................................................................28
4.3.1. SPTS ............................................................................................................................................................................................28
4.3.2. MPTS...........................................................................................................................................................................................29
4.3.3. Füllstand......................................................................................................................................................................................30
4.3.4. Ausgewählte Programme ............................................................................................................................................................30
5. Wartung ...................................................................................................................................................................................................31
5.1. STATUS........................................................................................................................................................................................31
5.1.1. Aktuelle Einstellungen.................................................................................................................................................................31
5.1.2. Software aktualisieren.................................................................................................................................................................32
5.2. Output.........................................................................................................................................................................................33
5.2.1. Transportstrom-Ausgang wählen ................................................................................................................................................33
5.3. System.........................................................................................................................................................................................34
5.3.1. IP-Adressen ändern .....................................................................................................................................................................34
5.3.2. Passwort ändern..........................................................................................................................................................................35
5.3.3. Gerätenamen eingeben...............................................................................................................................................................35
5.4. Config..........................................................................................................................................................................................35
5.4.1. Programmdaten löschen..............................................................................................................................................................35
5.4.2. Initialisierungsdaten speichern....................................................................................................................................................36
5.4.3. Initialisierungsdaten laden ..........................................................................................................................................................36
5.4.4. Senderliste für alle Geräte ...........................................................................................................................................................37
5.5. REBOOT.......................................................................................................................................................................................37
5.5.1. Neustart ......................................................................................................................................................................................37
5.6. SMARTPORTAL............................................................................................................................................................................38
5.6.1. Zugang zum SMARTPortal...........................................................................................................................................................38

2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 3 von 56
5.7. SNMP ..........................................................................................................................................................................................39
5.7.1. SNMP (Simple Network Management Protocol)..........................................................................................................................39
5.8. M3U ............................................................................................................................................................................................40
5.8.1. M3U-Liste bzw. IP-Adresse der M3U-Liste herunterladen ...........................................................................................................40
5.8.2. Weitere Streams in die M3U-Liste eintragen ...............................................................................................................................41
5.9. SAP..............................................................................................................................................................................................41
5.9.1. Session Announcement Protocol (SAP)........................................................................................................................................41
5.10. LOGS ...........................................................................................................................................................................................41
5.10.1. Log-Dateien.................................................................................................................................................................................41
5.11. Licenses.......................................................................................................................................................................................42
5.11.1. Lizenzen für Software-Erweiterungen..........................................................................................................................................42
5.12. CASimulcrypt (mit MKS 1-02)......................................................................................................................................................44
5.12.1. Globale CAS-Einstellungen..........................................................................................................................................................44
5.12.2. Scrambling Control Groups (SCG)................................................................................................................................................44
5.12.3. CAS List.......................................................................................................................................................................................45
5.12.4. ECM Generators ..........................................................................................................................................................................45
5.12.5. ECM List ......................................................................................................................................................................................46
5.12.6. EMM Configuration.....................................................................................................................................................................46
5.12.7. Programm Verschlüsselung in Phase 2........................................................................................................................................47
5.12.8. Verschlüsselungs-Status-Monitoring ..........................................................................................................................................47
6. Verwenden von CA-Modulen (MIP 08-06 and MIP 16-06) .......................................................................................................................49
6.1. Einstecken der CA-Module ..........................................................................................................................................................49
6.2. CI-Menü ......................................................................................................................................................................................49
6.2.1. Verwenden des CI-Menüs............................................................................................................................................................50
6.2.2. Bitrate für High-Speed-CAM und Neustarten des CAM...............................................................................................................50
6.3. Entschlüsseln von Programmen...................................................................................................................................................51
7. Technische Daten .....................................................................................................................................................................................52
7.1. MIP 8-00 | MIP 8-06 | MIP 16-00 | MIP 16-06 .............................................................................................................................52
7.2. MIP 8-00N | MIP 8-03N | MIP 12-00N | MIP 12-03N ...................................................................................................................54

Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN
Seite 4 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05
Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise! Diese sind auch unter der folgenden Internetadresse
abrufbar: https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung beschrieben und insbesondere nach dem Stand der
Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung übernommen!
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU-
weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.

2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 5 von 56
1. Produktbeschreibung
1.1. Allgemeines
MIP 8-00 8 unabhängige Multitunereingänge
Wandelt 8 × DVB-S/S2/S2X/T/T2/C in 512 SPTS/8 MPTS
Zwei redundante Netzteile (hot plugable)
MIP 8-06 Wie MIP 8-00, jedoch mit 6 CI-Steckplätzen
MIP 16-00 16 unabhängige Multitunereingänge
Wandelt 16 × DVB-S/S2/S2X/T/T2/C in 512 SPTS/8 MPTS
Zwei redundante Netzteile (hot plugable)
MIP 16-06 Wie MIP 16-00, jedoch mit 6 CI-Steckplätzen
MIP 8-00N 8 unabhängige Multitunereingänge
Wandelt 8 × DVB-S/S2/S2X/T/T2/C in 512 SPTS/8 MPTS
Ein Netzteil
MIP 8-03N Wie MIP 8-00N, jedoch mit 3 CI-Steckplätzen
MIP 12-00N 12 unabhängige Multitunereingänge
Wandelt 12 × DVB-S/S2/S2X/T/T2/C in 512 SPTS/12 MPTS
Ein Netzteil
MIP 12-03N Wie MIP 12-00N, jedoch mit 3 CI-Steckplätzen
SPTS = Single Program Transport Stream | MPTS = Multi Program Transport Stream
Gemeinsame Features:
•Ein GbE-Interface mit max. 800 Mbps
•Web-basierte Konfiguration, Fernwartung möglich (SMARTPortal)
•Unterstützt SNMPv1 und SNMPv2c
•M3U-Wiedergabeliste für ausgegebene TV-/Radio-Programme
•Klasse A gemäß EN 50083-2
•19"-Gehäuse, 1HE
1.2. Lieferumfang
1.2.1. MIP 8-00, MIP 8-06, MIP 16-00, MIP 16-06
1 × IP-Streamer
2 × Netzkabel
1 × Quickstartanleitung
1 × Sicherheitshinweise
1.2.2. MIP 8-00N, MIP 8-03, MIP 12-00N, MIP 12-03N
1 × IP-Streamer
1 × Netzkabel
1 × Quickstartanleitung
1 × Sicherheitshinweise
1 × Bohrschablone
1.3. Verfügbares Zubehör
MKS 1-01 Softwareerweiterung zum PID-Filtering
MKS 1-02 Softwareerweiterung für CASimulcrypt

Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN
Seite 6 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05
1.4. Eingänge/Multituner
Geräte mit Multitunern können DVB-S/S2/S2X, DVB-T/T2 oder DVB-C empfangen.
Für den Empfang von DVBT/T2 oder DVB-C, müssen Sie, bevor Sie ein Antennenkabel an den HF-Eingängen
anschließen, die LNB-Spannungsversorgung abschalten (siehe Abschnitt 4.1.2 auf Seite 16).
1.5. Demodulation des Datenstroms
In den Tunern erfolgt die Auswahl der Empfangsfrequenz und die Demodulation des Datenstroms.
1.6. Ausgangs Transportstrom
Als Ausgangs-Transportstrom können 512 SPTS oder 8 MPTS (MIP 8-0x) bzw. 16 MPTS (MIP 16-0x) gewählt werden. Bei SPTS
wird jedem Transportstrom ein Programm zugeordnet. Bei MPTS werden jedem Transportstrom mehrere Programme im
Remux- oder Crossmultiplex-Verfahren zugeordnet.
1.7. Grafische Benutzeroberfläche
Die Einstellungen werden über eine grafische Benutzeroberfläche vorgenommen. Für den Zugriff auf die Benutzeroberfläche
benötigen sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnittstelle mit der aktuellen Version des installierten
Webbrowsers.
Die Konfigurationsoberfläche ist „Mobile Ready“ und kann deswegen auch vom Smartphone oder Tablet aus verwendet
werden.

2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 7 von 56
1.8. SMARTPortal
Das AXING SMARTPortal verbindet jede AXING-Kopfstelle mit einem Cloud-basierten Portal und verschafft dadurch weltweiten
Zugriff auf die Geräte. Die Verbindung ist passwortgeschützt und verschlüsselt. Voraussetzungen vor Ort ist lediglich
Internetverbindung für die Kopfstelle z. B. via LAN, EoC, EoC-WLAN-Bridge, 3G/LTE-Router.
Durch das SMARTPortal sind die Konfiguration der Einstellungen oder Software-Updates von überall möglich. In Problemfällen
oder auf Kundenwunsch ist auch eine Unterstützung und Fehleranalyse durch den AXING Support möglich.
Zusätzlich sendet das SMARTPortal auch Fehlermeldungen an eine konfigurierte E-Mail-Adresse. Dadurch wird die
Überwachung der Geräte einfach und sicher. Fehlermeldungen treten z. B. in folgenden Fällen auf:
•Stromausfall
•Prozessortemperatur > 90 °C
•Lüftertemperatur > 50 °C
•Netzteiltemperatur> 85 °C
•Ausfall des Eingangssignals

Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN
Seite 8 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05
1.9. Anzeigeelemente und Anschlüsse
1.9.1. MIP 8-00 | MIP 8-06 | MIP 16-00 | MIP 16-06
1. LED IPTV-Stream:
Grün blinkend = Kein IPTV-Stream (kein Eingangssignal, Tuner nicht konfiguriert, kein Programm
ausgewählt, noch kein Programm für Ausgang konfiguriert)
Grün = IPTV-Stream OK
Rot = IPTV-Stream überladen (zu viele Programme konfiguriert)
2. Potentialausgleichsanschluss
3. Netzanschlüsse
4. Bügel für Kaltgerätestecker
5. 8 bzw. 16 HF-Eingangs-LEDs:
Gelb = MPEG-Datenstrom vorhanden
Aus = MPEG-Datenstrom nicht vorhanden
6. HF-Eingänge 1 bis 4
7. HF-Eingänge 5 bis 8
8. HF-Eingänge 9 bis 12 (nur MIP 16-0x)
9. HF-Eingänge 13 bis 16 (nur MIP 16-0x)
10. RJ-45-Ethernet-Anschluss IPTV-Ausgang
11. RJ-45-Ethernet-Anschluss Control
CI-Steckplätze der MIP 8-06/MIP 16-06
MIP 8-06 und MIP 16-06 verfügen jeweils über 6 CI-Steckplätze (CI1…CI6).

2023-10-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten | AXING-BA_MIP-8-16-0x.pdf Seite 9 von 56
1.9.2. MIP 8-00N | MIP 8-03N | MIP 12-00N | MIP 12-03N
1. LED IPTV-Stream:
Grün blinkend = Kein IPTV-Stream (kein Eingangssignal, Tuner
nicht konfiguriert, kein Programm ausgewählt,
noch kein Programm für Ausgang konfiguriert),
Grün = IPTV-Stream OK
Rot = IPTV-Stream überladen (zu viele Programme
konfiguriert)
2. Potentialausgleichsanschluss
3. Netzanschluss
4. 8 bzw. 12 HF-Eingangs-LEDs:
Gelb = MPEG-Datenstrom vorhanden
Aus = MPEG-Datenstrom nicht vorhanden
5. HF-Eingänge 1 bis 4
6. HF-Eingänge 5 bis 8
7. HF-Eingänge 9 bis 12 (nur MIP 12-0xN)
8. RJ-45-Ethernet-Anschluss IPTV-Ausgang
9. RJ-45-Ethernet-Anschluss Control
CI-Steckplätze der MIP 8-03N/MIP 12-03N
MIP 8-03N und MIP 12-03N verfügen jeweils über 3 CI-Steckplätze
(CI1 … CI3). In den CI-Menüs auf der Startseite der Benutzeroberfläche können die Einstellungen für die CA-Module
vorgenommen werden.

Betriebsanleitung | MIP 8-0x | MIP 16-0x | MIP 8-0xN | MIP 12-0xN
Seite 10 von 56 AXING-BA_MIP-8-16-0x.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-10-05
2. Montage und Anschluss
Montage und Anschluss sind nur von autorisierten Elektrofachkräften durchzuführen.
Vor Montage und Anschluss Netzstecker ziehen!
Die Antennenanlage muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet werden.
Das Gerät darf nur in Innenräumen betrieben werden.
2.1. Montage im 19“-Rack
Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät gegeben sein.
Schieben Sie das Gerät in das 19“ Rack.
Schrauben Sie das Gerät mit vier Schrauben fest (1).
Halten Sie die EN 60728-11 ein.
2.2. Potentialausgleich
Die Kopfstelle muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät.
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW Erdungswinkel oder
CFA 7-01 Erdungsblöcke am Eingang und Ausgang (siehe 2.4 auf Seite 11).
2.3. Spannungsversorgung
Die Geräte sind mit zwei redundanten Netzteilen ausgestattet, um diese z.B. an unterschiedlichen Stromversorgungen
anzuschließen (z. B. an einer normalen Netzsteckdose und an einer USV). Die LEDs zeigen den Zustand der
Spannungsversorgung.
Wir empfehlen immer beide Netzteile anzuschließen, dies verlängert die Lebensdauer beider Netzteile.
Wenn eine Stromversorgung ausfällt, beginnt das Gerät mit einem Alarmton. Wenn Sie das Gerät nur mit einem Netzteil
betreiben, dann können Sie den Alarmton auf der Wartungsseite der Konfiguration ausschalten (siehe 5 auf Seite 31).
Alternativ können Sie auch das nicht verwendete Netzteil aus dem Gerät ziehen.
Schließen sie beide Netzteile mit den beiliegenden Kabeln an je einer Steckdose an. Öffnen Sie die Ausziehsicherung,
stecken Sie die Kaltgerätestecker ins Netzteil und sichern Sie diesen mit der Ausziehsicherung.
Leuchtet grün, wenn
Betriebsspannung OK.
Blinkt rot, wenn
Spannung ausgefallen.
