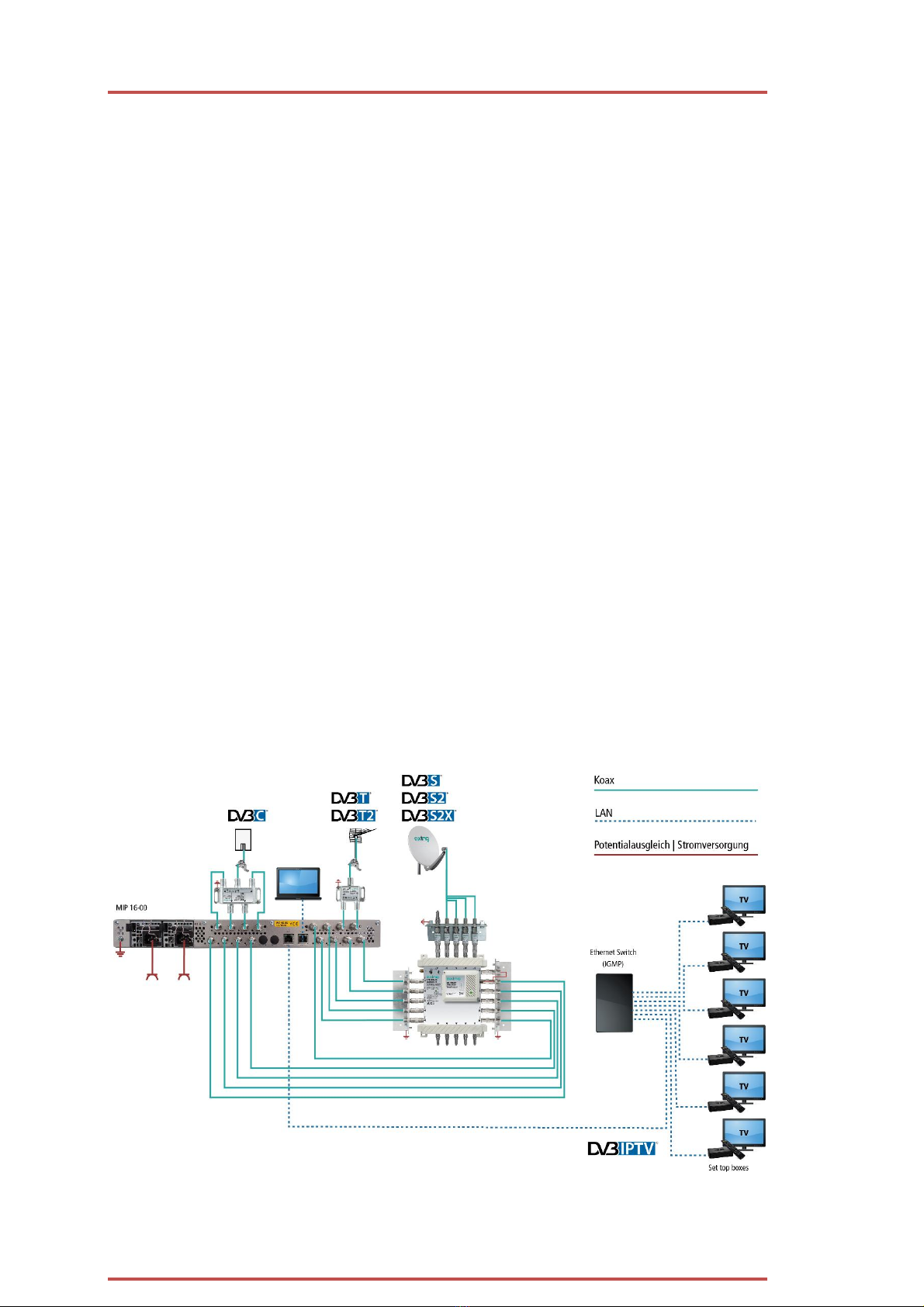

1. Produktbeschreibung
1.1. Allgemeines
MIP 8-00 Acht unabhängige Multitunereingänge
Wandelt 8 × DVB-S/S2/S2x/T/T2/C in 512 SPTS (Single Program Transport Stream) oder
8 MPTS (Multi Program Transport Stream)
MIP 8-06 Wie MIP 8-00, jedoch mit 6 CI-Steckplätzen
MIP 16-00 16 unabhängige Multitunereingänge
Wandelt 16 × DVB-S/S2/S2x/T/T2/C in 512 SPTS (Single Program Transport Stream) oder
16 MPTS (Multi Program Transport Stream)
MIP 16-06 Wie MIP 16-00, jedoch mit 6 CI-Steckplätzen
Gemeinsame Features:
∂Ein GbE-Interface mit max. 800 Mbps
∂Web-basierte Konfiguration
∂Fernwartung möglich (SMARTPortal)
∂19"-Gehäuse, 1HE
∂Zwei redundante Netzteile (hot plugable)
1.2. Lieferumfang
1 × IP-Streamer
2 × Netzkabel
1 × Quickstartanleitung
1.3. Eingänge/Multituner
Geräte mit Multitunern können DVB-S/S2/S2x, DVB-T/T2 oder DVB-C empfangen. Für den Empfang von
DVB-T/T2 oder DVB-C, müssen Sie, bevor Sie ein Antennenkabel an den HF-Eingängen anschließen,
die LNB-Spannungsversorgung abschalten (siehe Abschnitt 3.3.2 auf Seite 15).

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 5
Direkter Anschluss an den LNBs
Die Geräte verfügen an den Eingängen über eine Fernspeisespannung für den LNB und über DiSEqC 1.0-
Funktionalitäten. Die Eingänge können direkt an den LNB angeschlossen werden.
Multischalter (empfohlen)
Optional lassen sich auch Multischalter als Eingangsverteiler verwenden. Diese Lösung hat den Vorteil, dass
sowohl die SAT-ZF-Ebene als auch der Satellit über die Benutzeroberfläche eingestellt werden können.
Änderungen in der Programmliste können ohne das Abändern oder Umbauen der Eingangsverteilung vor Ort
erfolgen.
Demodulation des Datenstroms
In den Tunern erfolgt die Auswahl der Empfangsfrequenz und die Demodulation des Datenstroms.
1.4. Ausgangs Transportstrom
Als Ausgangs-Transportstrom können 512 SPTS oder 8 MPTS (MIP 8-0x) bzw. 16 MPTS (MIP 16-0x) gewählt
werden. Bei SPTS wird jedem Transportstrom ein Programm zugeordnet. Bei MPTS werden jedem
Transportstrom mehrere Programme im Remux- oder Crossmultiplex-Verfahren zugeordnet.
1.5. Grafische Benutzeroberfläche
Die Einstellungen werden über eine grafische Benutzeroberfläche vorgenommen. Für den Zugriff auf die
Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnittstelle mit der
aktuellen Version des installierten Webbrowsers.
Die Konfigurationsoberfläche ist „Mobile Ready“ und kann deswegen auch vom Smartphone oder Tablet aus
verwendet werden.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
62019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
1.6. SMARTPortal
Das AXING SMARTPortal verbindet jede AXING-Kopfstelle mit einem Cloud-basierten Portal und verschafft
dadurch weltweiten Zugriff auf die Geräte. Die Verbindung ist passwortgeschützt und verschlüsselt.
Voraussetzungen vor Ort ist lediglich Internetverbindung für die Kopfstelle z. B. via LAN, EoC, EoC-WLAN-
Bridge, 3G/LTE-Router.
Durch das SMARTPortal sind die Konfiguration der Einstellungen oder Software-Updates von überall möglich.
In Problemfällen oder auf Kundenwunsch ist auch eine Unterstützung und Fehleranalyse durch den AXING
Support möglich.
Zusätzlich sendet das SMARTPortal auch Fehlermeldungen an eine konfigurierte E-Mail-Adresse. Dadurch wird
die Überwachung der Geräte einfach und sicher. Fehlermeldungen treten z. B. in folgenden Fällen auf:
∂Stromausfall
∂Prozessortemperatur > 90 °C
∂Lüftertemperatur > 50 °C
∂Netzteiltemperatur> 85 °C
∂Ausfall des Eingangssignals

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 7
1.7. Anzeigeelemente und Anschlüsse
1. LED IPTV-Stream:
Grün blinkend = Kein IPTV-Stream (kein Eingangssignal, Tuner nicht konfiguriert, kein Programm
ausgewählt, noch kein Programm für Ausgang konfiguriert)
Grün = IPTV-Stream OK
Rot = IPTV-Stream überladen (zu viele Programme konfiguriert)
2. Potentialausgleichsanschluss
3. Netzanschlüsse
4. Bügel für Kaltgerätestecker
5. 8 bzw. 16 HF-Eingangs-LEDs:
Gelb = MPEG-Datenstrom vorhanden
Aus = MPEG-Datenstrom nicht vorhanden
6. HF-Eingänge 1 bis 4
7. HF-Eingänge 5 bis 8
8. HF-Eingänge 9 bis 12 (nur MIP 16-0x)
9. HF-Eingänge 13 bis 16 (nur MIP 16-0x)
10. RJ-45-Ethernet-Anschluss IPTV-Ausgang
11. RJ-45-Ethernet-Anschluss Control
CI-Steckplätze der MIP 8-06/MIP 16-06
MIP 8-06 und MIP 16-06 verfügen jeweils über 6 CI-Steckplätze (CI1…CI6).

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
82019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
2. Montage und Anschluss
Montage und Anschluss sind nur von autorisierten Elektrofachkräften durchzuführen.
Vor Montage und Anschluss Netzstecker ziehen!
Die Antennenanlage muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet werden.
Das Gerät darf nur in Innenräumen betrieben werden.
2.1. Montage im 19“-Rack
Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät
gegeben sein.
Schieben Sie das Gerät in das 19“ Rack.
Schrauben Sie das Gerät mit vier Schrauben fest (1).
Halten Sie die EN 60728-11 ein.
2.2. Potentialausgleich
Das Gerät muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden. Verwenden Sie den
Potenzialausgleichsanschluss am Gerät angebrachten.
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW
Erdungswinkel oder CFA 7-01 Erdungsblöcke am Eingang und Ausgang (siehe 2.4 auf Seite 10).

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 9
2.3. Spannungsversorgung
Die Geräte sind mit zwei redundanten Netzteilen ausgestattet, um diese z.B. an unterschiedlichen
Stromversorgungen anzuschliesen (z. B. an einer normalen Netzsteckdose und an einer USV). Die LEDs zeigen
den Zustand der Spannungsversorgung.
Wenn eine Stromversorgung ausfällt, beginnt das Gerät mit einem Alarmton. Den Alarmton können Sie in der
Konfiguration ausschalten (z. B., wenn Sie das Gerät nur mit einem Netzteil betreiben).
Alternativ können Sie auch das nicht verwendete Netzteil aus dem Gerät ziehen.
Schließen sie beide Netzteile mit den beiliegenden Kabeln an 230 V AC an. Öffnen Sie den Bügel, stecken
Sie die Kaltgerätestecker ins Netzteil und sichern Sie diesen mit dem Bügel.

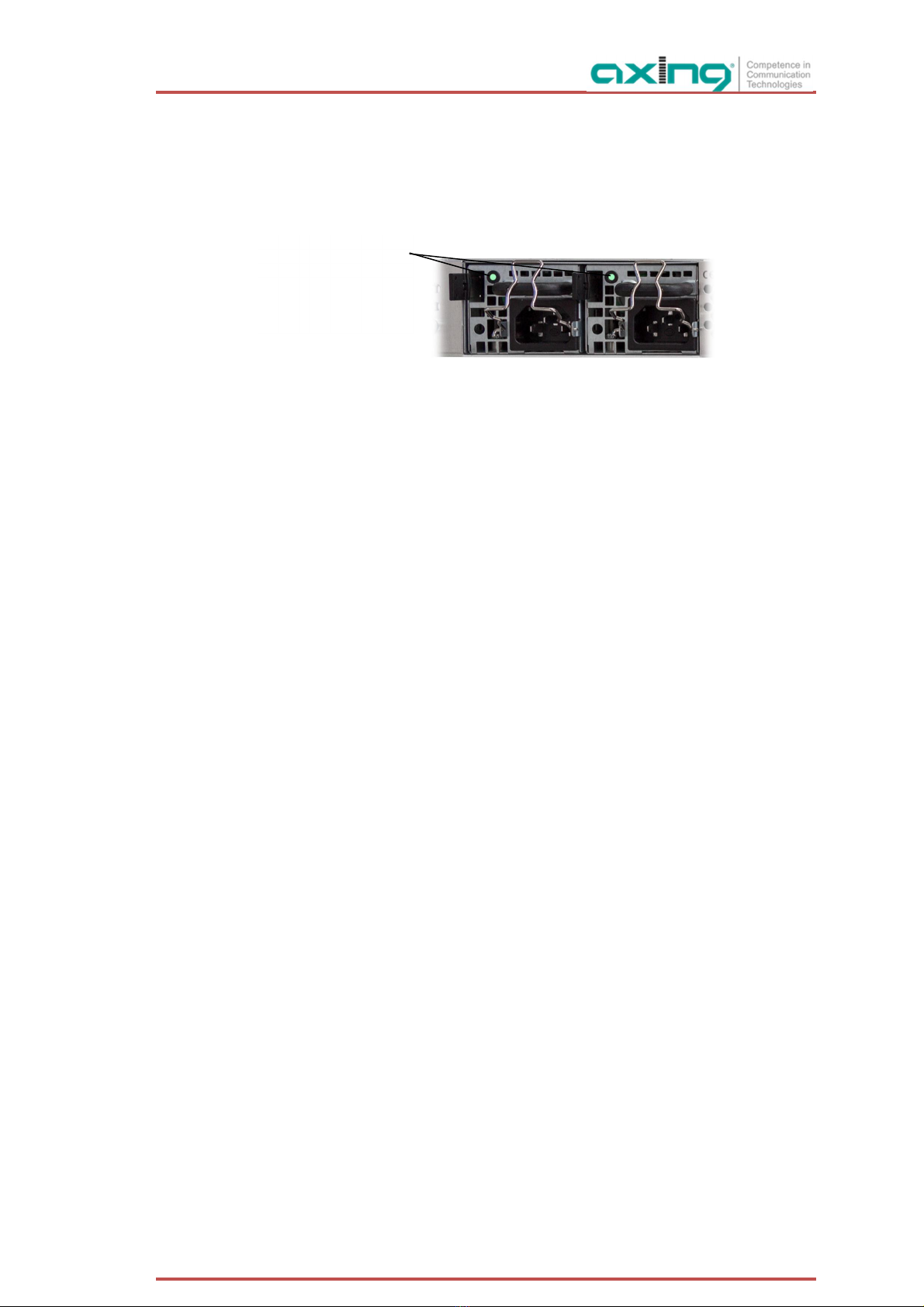

Leuchtet grün, wenn
Betriebsspannung OK.
Blinkt rot, wenn
Spannung ausgefallen.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
10 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
2.4. HF-Anschluss
2.4.1. Anschluss an DVB-S/S2/S2x
Direkter Anschluss an LNBs
Die Geräte verfügen an den Eingängen über eine Fernspeisespannung für den LNB und über DiSEqC 1.0-
Funktionalitäten. Die Eingänge können direkt an den LNB angeschlossen werden.
Anschluss an Multischalter
Optional lassen sich auch Multischalter als Eingangsverteiler verwenden. Diese Lösung hat den Vorteil, dass
sowohl die SAT-ZF-Ebene als auch der Satellit über die Benutzeroberfläche eingestellt werden können.
Änderungen in der Programmliste können ohne Abändern/Umbauen der Eingangsverteilung vor Ort erfolgen.
2.4.2. Anschluss an DVB-T/T2 oder DVB-C
Bevor Sie ein Antennenkabel anschließen, müssen Sie die LNB-Spannungsversorgung abschalten (siehe
Abschnitt 3.3.2 auf Seite 15). Aktive DVB-T Antennen müssen extern mit DC versorgt werden.
Der Eingangspegel von 45-85 dBµV muss eingehalten werden.

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 11
3. Konfiguration
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche der integrierten Webschnittstelle.
Für den Zugriff auf die Benutzeroberfläche benötigen sie einen handelsüblichen PC/Laptop inklusive
Netzwerkschnittstelle und die aktuelle Version des installierten Webbrowsers. Für die Anbindung der
Netzwerkschnittstelle des Geräts an den Computer benötigen sie ein handelsübliches Netzwerkkabel.
Die Kommunikation erfolgt via HTTP-Protokoll, was eine weltweite Fernwartung der Anlagen über das Internet,
an unterschiedlichen Standorten ermöglicht. Der Zugriffsschutz wird mittels Passwortabfrage realisiert.
IP
-
Adresse:
192.168.0.145
Subnetzmaske:
255.255.255.0.
Der Computer und das Gerät müssen sich im gleichen Teilnetz befinden. Der Netzanteil der IP-Adresse des
Computers muss auf 192.168.0. und die Subnetzmaske muss auf 255.255.255.0 eingestellt werden.
Der Hostanteil der Netzwerkadresse ist für die Identifikation der Geräte zuständig und kann nur einmal im
Teilnetz vergeben werden. Für den Computer können sie eine noch nicht vergebene Host-Adresse zwischen 0
und 255 vergeben.
Tipp
Ändern sie die IP-Adresse und die Subnetzmaske ihres Computers entsprechend (z.B.: IP-Adresse:192.168.0.11
und Subnetzmaske: 255.255.255.0).

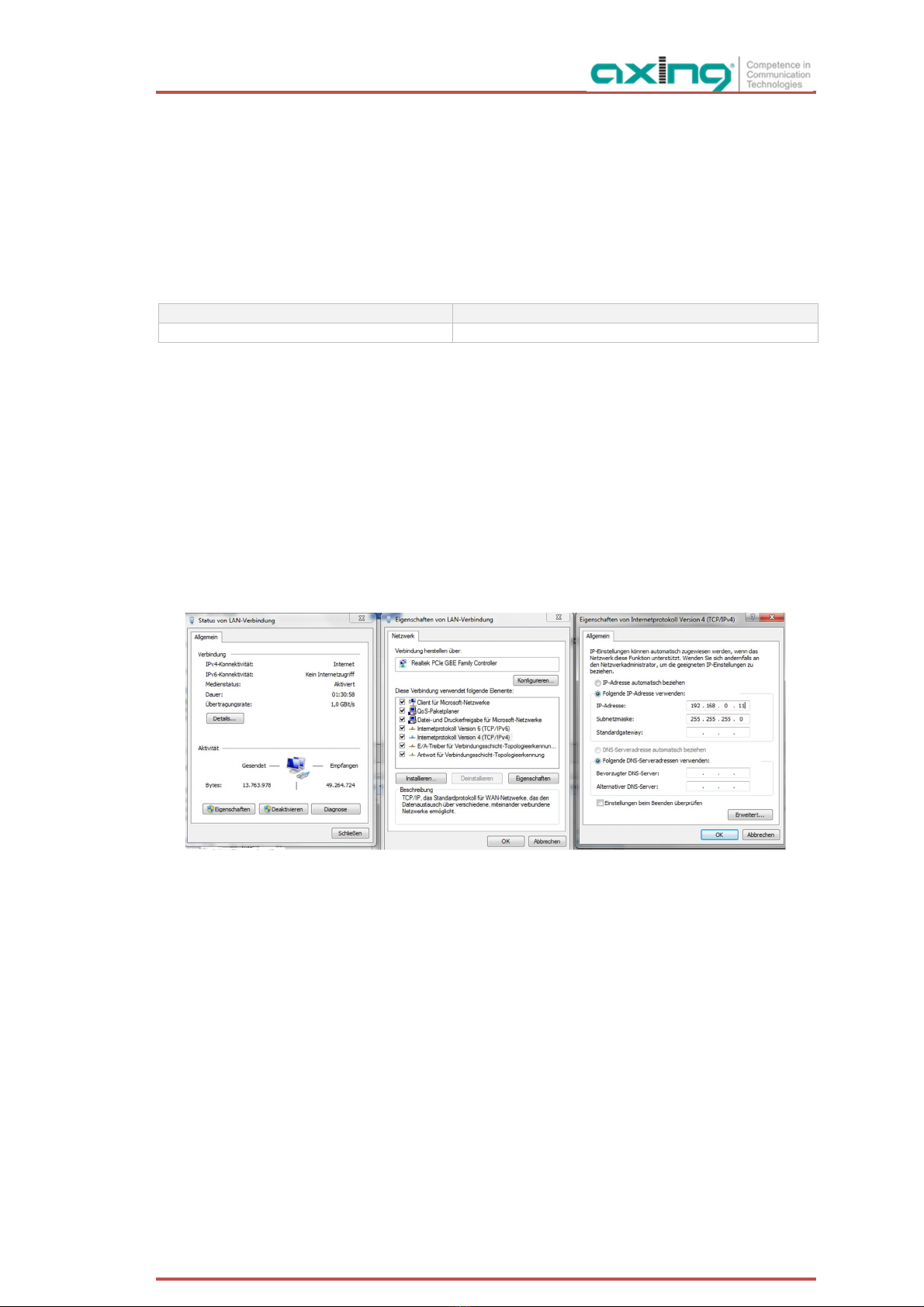

Systemsteuerung > Netzwerkverbindungen > LAN Verbindung > Eigenschaften >
Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden:
Klicken Sie auf OK zum Speichern.
Starten sie ihren Webbrowser und geben sie die IP-Adresse 192.168.0.145 ein.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
12 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.1. An- und Abmelden
Die Benutzeroberfläche ist gegen unbefugten Zugriff geschützt. Beim Zugriff auf die Benutzeroberfläche erfolgt
als erstes die Passwortabfrage.
Geben sie das werksseitig eingestellte Passwort ein:
Ramsen8262
Klicken Sie auf ENTER PASSWORD.
Sollten sie nicht automatisch zu der Startseite
weitergeleitet werden, klicken Sie anschließend auf
OPEN PAGE.
Die Standardsprache für die Benutzeroberfläche ist Englisch. In der Kopfzeile der Seite kann die Sprache der
Benutzeroberfläche geändert werden. Zur Auswahl stehen Deutsch (DE) und Englisch (EN). Die hier getroffene
Sprachauswahl gilt für die Dauer der Sitzung.
Um sich abzumelden klicken Sie auf auf LOG OUT.
Hinweise:
∂Wird der Browser ohne vorherige Abmeldung geschlossen erfolgt nach ca. 2,5 Minuten eine automatische
Abmeldung.
∂Bleibt das Browserfenster geöffnet, erfolgt keine automatische Abmeldung. Dadurch wird die
Überwachnung der Anlage über den Webbrowser ermöglicht.
Passwort ändern:
Ändern Sie das Passwort sofort nach der ersten Inbetriebnahme und achten Sie auf ein ausreichend sicheres
Passwort. Bewahren Sie dieses Passwort an einem sicheren Ort auf.
Menüpunkt: WARTUNG > NEUES PASSWORT EINSTELLEN (siehe 3.6.4 auf Seite 28).
IP-Adresse ändern:
Die Geräte lassen sich bei Bedarf in ein Netzwerk einbinden. Für diese Anwendung müssen Änderungen an der
Netzwerkkonfiguration vorgenommen werden.
Menüpunkt WARTUNG > SYSTEMOPTIONEN.
Sprachauswahl

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 13
3.2. Startseite
Auf der Startseite werden die, für die Funktion des Systems maßgeblichen Informationen angezeigt.
Entscheidend ist die Signalqualität am EINGANG und die Auslastung der Modulatoren am AUSGANG.
3.2.1. Eingang
Für alle Tuner wird die Bitfehlerrate BER angezeigt. Es wird die Anzahl der der fehlerhaften Bits von 1.000.000
übertragenen Bits ermittelt. Zusätzlich wird der Eingangspegel (NIVEAU) und das C/N-Verhältnis angezeigt.
3.2.2. Ausgang
Auf der rechten Seite wird der Füllstand des Ausgangs angezeigt.
Wird der maximale Füllstand überschritten kann es zu Bildstörungen wie z. Bsp. Mosaikbilder kommen.
Die Datenrate der Sender kann, abhängig vom Bildinhalt und Übertragungsqualität variieren. Um den
störungsfreien Empfang zu gewährleisten ist unbedingt eine Reserve einzuhalten.
Wir empfehlen einen maximalen Füllstand von 90%.
Ab einem Füllstand von 95% wird dieser rot angezeigt.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
14 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.3. Initialisierung Phase 1
Wählen Sie im Hauptmenü INITIALISIERUNG.
In der ersten Phase der Initialisierung werden die für den Sendersuchlauf nötigen Tuner-Einstellungen
vorgenommen und der Sendersuchlauf durchgeführt. Die Tuner arbeiten unabhängig voneinander und nach
dem gleichen Prinzip.
3.3.1. DVB-S/S2/S2x
Wählen Sie mit den Schaltflächen TUNER 1…8 bzw. TUNER 1…16 einen Tuner aus.
Nehmen Sie die nachfolgend beschriebenen Einstellungen für alle Tuner durch.
Im Eingabefeld Frequenz (MHz) die SAT-ZF-Frequenz des Transponders eingegeben.
Die Eingabefelder LOF Low Band (MHz) und LOF High Band (MHz) beziehen sich auf die Oszillator-
Frequenzen des LNB im Low- und High-Band. Ab Werk sind die Oszillatorfrequenzen 9.750 MHz für das Low-
Band und 10.600 MHz für das High-Band eingestellt.
Im Optionsfeld Polarisation wird zwischen horizontal und vertikal umgeschaltet.
Im Optionsfeld DiSEqC können die DiSEqC-Steuersignale ausgeschaltet werden oder für die Umschaltung eines
DiSEqC-fähigen Multischalters zwischen den Positionen 1 bis 4 eingestellt werden.
Die Betriebsspannung für den LNB kann bei Bedarf über das Optionsfeld LNB-Versorgung ausgeschaltet
werden.
Wenn Mutistreams empfangen werden sollen, dann muss der PLS-Mode auf Root oder Gold eingestellt
werden.
Außerdem müssen die korrekte Stream-ID (dreistellig) und der PLS-Code (sechsstellig) eingegeben werden.
Klicken Sie anschließend auf BESTÄTIGEN UND SUCHLAUF.
Während des Suchlaufs wird ein rotierender Kreis angezeigt.

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 15
3.3.2. DVB-C, DVB-T oder DVB-T2
Bevor Sie ein Antennenkabel anschließen, müssen Sie die LNB-Versorgung ausschalten!
Wählen Sie mit den Schaltflächen TUNER 1…8 bzw. TUNER 1…16 einen Tuner aus.
Wählen Sie im Feld LNB-Versorgung die Option aus.
Geben Sie im Feld Frequenz (MHz) die Mittenfrequenz des Empfangskanals ganzzahlig ein (siehe
untenstehende Tabelle).
Kanal
Eingabe
Kanal
Eingabe
Kanal
Eingabe
Kanal
Eingabe
S 21
306
21
474
41
634
61
794
S 22
314
22
482
42
642
62
802
S 23
322
23
490
43
650
63
810
S 24
330
24
498
44
658
64
818
S 25
338
25
506
45
666
65
826
S 26
346
26
514
46
674
66
834
S 27
354
27
522
47
682
67
842
S 28
362
28
530
48
690
68
850
S 29
370
29
538
49
698
69
858
S 30
378
30
546
50
706
S 31
386
31
554
51
714
S 32
394
32
562
52
722
S 33
402
33
570
53
730
S 34
410
34
578
54
738
S 35
418
35
586
55
746
S 36
426
36
594
56
754
S 37
434
37
602
57
762
S 38
442
38
610
58
770
S 39
450
39
618
59
778
S 40
458
40
626
60
786
S 41
466
Hinweis: Nicht ganzzahlige Mittenfrequenzen von Kanälen mit 7 MHz Bandbreite werden auf die nächst
kleinere Zahl abgerundet. Bsp. die Mittenfrequenz von Kanal 5 ist 177,5 MHz, die Eingabe ist folglich = 177.
Hinweis: Alle anderen Eingabefelder sind nicht relevant. Der Multituner erkennt automatisch die
Modulationsart und alle anderen für den Empfang wichtigen Parameter.
Wenn Mutistreams empfangen werden sollen, dann muss der PLS-Mode auf Root oder Gold eingestellt
werden. Außerdem müssen die korrekte Stream-ID (dreistellig) und der PLS-Code (sechsstellig)
eingegeben werden.
Klicken Sie anschließend auf BESTÄTIGEN UND SUCHLAUF.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
16 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.3.3. Bitfehlerrate

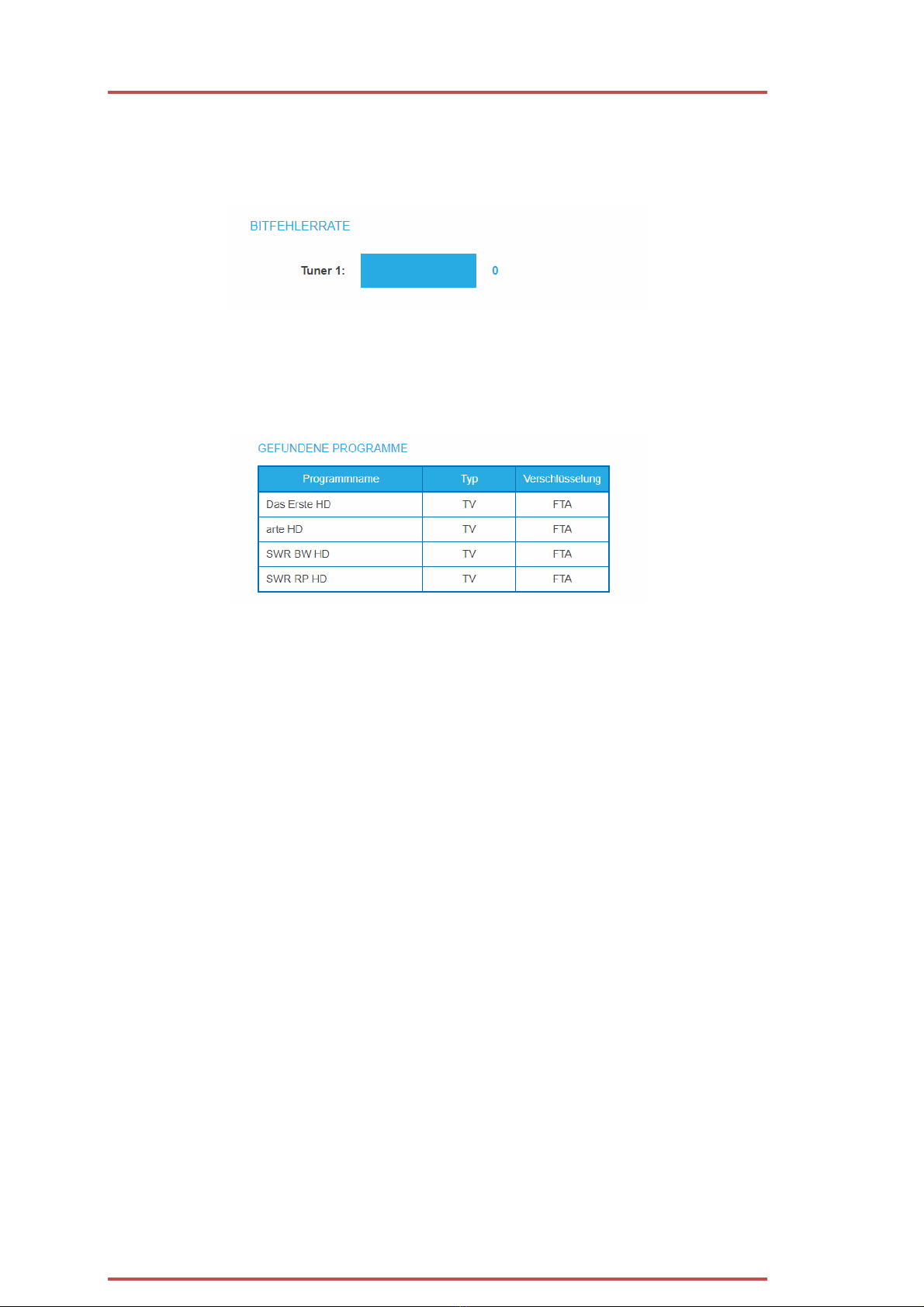

Im mittleren Bereich wird die BITFEHLERRATE angezeigt. Es wird die Anzahl der fehlerhaften Bits von
1.000.000 übertragenen Bits ermittelt.
3.3.4. Gefundene Programme
Nach einem erfolgreichen Suchlauf werden im Bereich GEFUNDENE PROGRAMME die Radio- und TV-Sender
angezeigt.

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 17
3.4. Initialisierung Phase 2
In der PHASE 2 werden die gefundenen Programme nach Tunern gegliedert aufgelistet.
Je nachdem, welcher Transportstrom-Ausgang gewählt wurde (SPTS oder MPTS, siehe 3.6.2 auf Seite 26),
werden die Programme in Phase 2 ausgewählt.
3.4.1. SPTS
Wenn als Transportstrom-Ausgang SPTS (Single Program Transport Stream) gewählt ist (siehe 3.6.2 auf
Seite 26), dann können in der Spalte Select Programme aktiviert oder auch wieder deaktiviert werden.
Je mehr Programme Sie zuordnen, desto höher wird die Datenrate. Nach der Zuordnung der Programme in
Phase 2 muss in Phase 3 der Füllstand überprüft werden.
Klicken Sie, nachdem Sie Änderungen durchgeführt haben auf ÄNDERUNGEN SPEICHERN, erst dadurch
werden die Änderungen gespeichert und tatsächlich übernommen.

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
18 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
3.4.2. MPTS
Wenn als Transportstrom-Ausgang MPTS (Multi Program Transport Stream) gewählt ist (siehe 3.6.2 auf
Seite 26), dann können die Programme den 8 oder 16 Transportströmen zugeordnet werden.
Die Zuordnung der Schaltflächen ist in der Legende FARBCODES angegeben. Durch Anklicken der jeweiligen
Schaltflächen können Programme deaktiviert oder auch wieder aktiviert werden.
Programme können Sie im REMUX MODE oder im CROSS MULTIPLEX MODE zuordnen.
Je mehr Programme Sie zuordnen, desto höher wird die Datenrate. Nach der Zuordnung der Programme in
Phase 2 muss in Phase 3 der Füllstand überprüft werden.
Klicken Sie, nachdem Sie Änderungen durchgeführt haben auf ÄNDERUNGEN SPEICHERN, erst dadurch
werden die Änderungen gespeichert und tatsächlich übernommen.
3.4.3. Remux-Mode
Wenn die Netzwerk-ID auf den Wert auto eingestellt ist, befindet sich das Gerät im REMUX MODE. In diesem
Modus werden die IDs der eingestellten Transponder und Satelliten übernommen und unverändert
weitergeleitet. Die TS ID1 bis TS ID8 bzw. TS ID16 stehen dann ebenfalls auf auto.
Hinweis:
Wenn das Gerät sich im CROSS MULTIPLEX MODE befindet, dann tippen Sie ins Feld Network ID den Wert
auto.
Klicken Sie auf ÄNDERUNGEN SPEICHERN.
Das Gerät wechselt in den REMUX MODE.
Electronic Program Guide (EPG)
Für den Empfang des Electronic Program Guide (EPG) kann ein Tuner explizit ausgewählt werden. Dies ist nur
bei Satelliten nötig, die den EPG auf einem speziellen Transponder zur Verfügung stellen.
Wählen Sie ggf. im Feld EPG-Eingang den Tuner aus.

2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 19
Auswahl der Programme
Im Remux-Mode ist jeder Tuner einem MPTS fest zugeordnet. Die Programme des Tuners können
ausschließlich dem zugeordneten MPTS zugewiesen werden.
Klicken Sie z. B. in der Tabelle TUNER 1 auf die Schaltflächen M1.
Das Programm wird dem MPTS 1 zugeordnet. Die Schaltfläche wird farblich hervorgehoben
(durch erneutes Klicken wird die Zuordnung wieder aufgehoben. Die Schaltfläche verblasst).
Wählen Sie für TUNER 1 bis TUNER 8 BZW. bis TUNER 16 die gewünschten Programme aus
Klicken Sie auf ÄNDERUNGEN SPEICHERN.
Die Zuordnung der Programme wird im Gerät gespeichert.
3.4.4. Cross-Multiplex-Mode
Der Cross-Multiplex-Mode dient
∂zum Splitten von Transpondern
∂zum Zusammenführen von Programmen aus mehreren Transpondern in einem gemeinsamen MPTS
Dadurch werden die vorhandenen Übertragungskapazitäten besser genutzt.
Ändern Sie die Netzwerk-ID auf einen Wert größer Null.
Klicken Sie auf ÄNDERUNGEN SPEICHERN.
Die Transportstrom-IDs TS ID1 bis TS ID8 [16] werden automatisch von 1 bis 8 [16] hochgezählt. Der
Cross-Multiplex-Mode wird aktiviert.
Wichtig:
Wenn Sie mehrere MIP in einem Netzwerk verwenden, dann müssen die Netzwerk-IDs gleich sein und auch der
Netzwerkname sollte gleich sein. Transportstream-Ids hingegen dürfen jeweils nur einmal im Netzwerk
vergeben werden.
Dem Ausgang 1
zugeordnete
Programme

Betriebsanleitung | MIP 8-00 | MIP 16-00 | MIP 8-06 | MIP 16-06
20 2019-11-05 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Zusammenführen von Programmen in gemeinsamen MPTS
Im Cross-Multiplex-Mode ist die Zuordnung der Tuner zu den MPTS aufgehoben.
Klicken Sie z. B. in der Tabelle TUNER 2 bis TUNER 3 auf M2.
Die Programme werden dem MPTS 2 zugeordnet.
Aufteilen der Programme eines Transponders
Wenn sich zu viele Programme auf einem Transponder befinden. Dann können die Programme auf mehrere
MPTS aufgeteilt werden.
Wählen Sie z. B. für zwei Programme den MPTS M1 und für zwei Programme den MPTS M2 und drei
Programme für den MPTS M3 aus.
Programme eines
Transponders,
aufgeteilt auf drei
MPTS (M1, M2, M3)
Die zum
MPTS 2
zugeordnete
Programme
