Die primäre Zweckbestimmung des STIM-PRO X9+ im
TENS-Betrieb ist die Behandlung / Linderung von Schmer-
zen und die Stimulation der Muskulatur im EMS-Betrieb.
Was ist Schmerz?
Schmerz ist ein Alarmsystem des Organismus, mit dem
weiterem Schaden vorgebeugt werden soll. Ohne Schmerz
würden abnormale Veränderungen und schwerwiegende
Verletzungen unentdeckt bleiben. Ein ständig anhaltender
Schmerz wird chronischer Schmerz genannt. Schmerz
entsteht, wenn gezielt Informationen über die Nerven-
stränge bis zum Gehirn weitergeleitet, analysiert und
verarbeitet werden. Die Schmerzinformationen wandern
von der schmerzenden Stelle über die kleinen Nerven-
stränge zum zentralen Nervensystem.
TENS
oder Transkutane elektrische Nervenstimulation (Trans-
cutaneous Electrical Nerve Stimulation) vermittelt die
Übertragung von kleinen elektrischen Impulsen von der
Haut an die darunter liegenden Nerven. TENS heilt keine
physiologischen Probleme, es hilft nur den Schmerz zu
kontrollieren. TENS wirkt nicht bei jedem gleich stark, hat
sich allerdings bei sehr vielen Patienten bei der Schmerz-
behandlung als sehr erfolgreich erwiesen. Es sollte nur
nach Rücksprache mit dem Arzt bzw. nach Verschreibung
angewendet werden.
Funktionsprinzip von TENS
TENS findet in zwei Betriebsarten Anwendung: Die stän-
dige und schwache Aktivität mit hoher Frequenz kann die
Übertragung des Schmerzsignals an das Gehirn blockieren.
Die Gehirnzellen verarbeiten das Schmerzsignal. Falls das
EINLEITUNG
2
AXION
DE

Schmerzsignal gar nicht erst bis zum Gehirn gelangt, wird
der Schmerz auch nicht empfunden. Die zweite Betriebsart
von TENS dient zur Stimulation des natürlichen Schmerz-
kontrollmechanismus, der dem Körper eigen ist.
Dieser “Burst“-Modus (B) mit niedriger Frequenz führt dazu,
dass der Körper eigene schmerzstillende Stoe freisetzt,
die Endorphine genannt werden. Für weitere Einzelheiten
wenden Sie sich bitte an Ihren Arzt.
EMS
ist eine international anerkannte und bewährte Behand-
lungsmethode von Muskelverletzungen. Es findet breite
Verwendung in Krankenhäusern und Sportkliniken bei der
Behandlung von Muskelverletzungen und bei Rehabilitation
von gelähmten Muskeln, um Atrophie in den betroenen
Muskeln zu verhindern und um Muskelkraft und Durchblu-
tung zu verbessern. EMS wird ebenso im Leistungssport
seit vielen Jahren erfolgreich zur Muskelregeneration sowie
zum Muskelaufbau eingesetzt.
Funktionsprinzip von EMS
Normalerweise erhält der Muskel vom Gehirn einen Impuls,
welcher ihn arbeiten lässt. Bei EMS, der künstlich erzeugten
Stimulation eines Muskels, werden Impulse mit niedriger
Frequenz dazu benutzt, unter der Haut liegende Nerven anzu-
regen. Diese sprechen dann die betreenden Muskelgruppen
an. Der Muskel kann nicht unterscheiden, ob der Impuls von
außen oder vom Gehirn kommt. Er reagiert somit wie gewohnt
mit einer Anspannung und verbraucht durch die geleistete
Arbeit Energie.
3
STIM-PRO X9+
DE

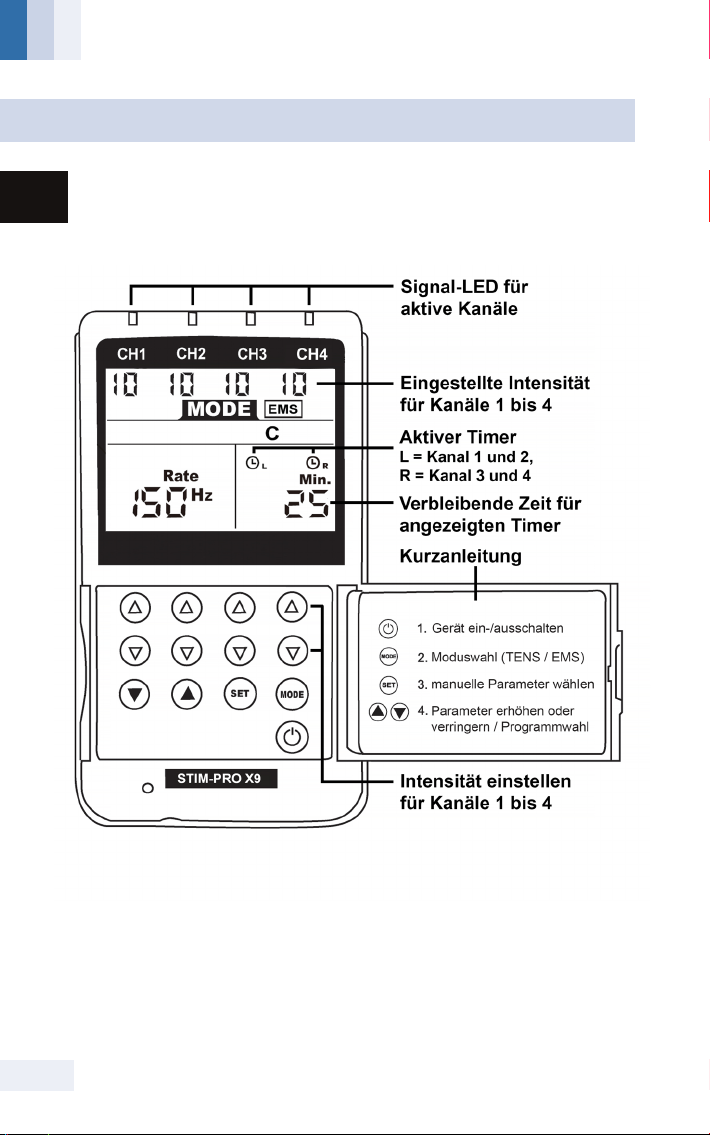

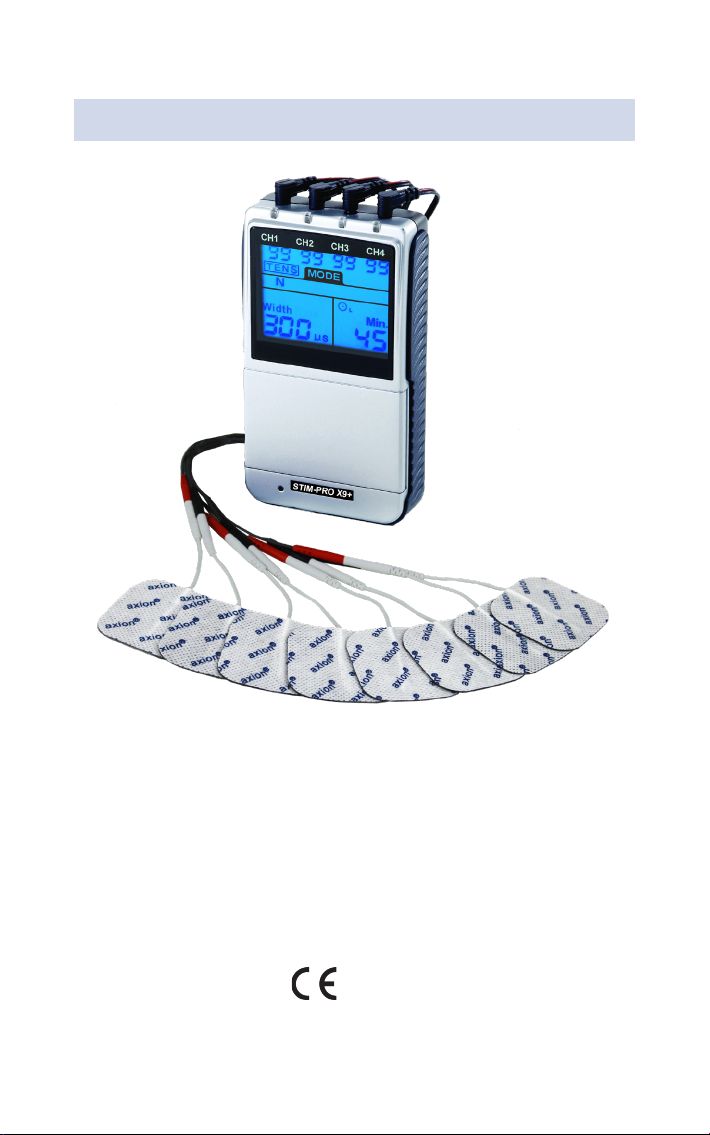

ALLGEMEINE BESCHREIBUNG
SICHERHEITSHINWEISE
Das Gerät ist ein batteriebetriebener Pulsgenerator, der
elektrische Impulse über Elektroden an den Körper gibt
und damit die Nerven und Muskeln unter der Haut erreicht.
Der Mikroprozessor des STIM-PRO X9+ erzeugt elektrische
Impulse, deren Intensität, Impulsdauer, Frequenz bei den ma-
nuellen Modi über die jeweiligen Tasten eingestellt werden
können. Alle Funktionen sind einfach zu bedienen und das
große LCD-Display zeigt den Wert der einzelnen Parameter
deutlich lesbar an.
Vor Inbetriebnahme die Bedienungsanleitung lesen
Das Gerät ist außer Reichweite von Kindern zu halten
Die Elektroden nicht an der Halsschlagader anbringen
Die Elektroden nicht am Kehlkopf anbringen
Vorsicht bei Stimulation über Metallimplantaten
Elektroden nicht über dem Herz anbringen
Bei Schwangerschaft nur unter ärztlicher Aufsicht
Elektroden nicht auf oenen Verletzungen anbringen
Nicht anwenden bei fieberhaften Erkrankungen
Nicht anwenden bei Herzrhythmusstörungen
Nicht anwenden bei Epilepsie
Niemals während der Steuerung von Maschinen oder
Geräten anwenden
Nicht in der Umgebung von explosiven oder entzündlichen
Luftgemischen nutzen
Das Gerät vor dem Anbringen oder Abnehmen der
Elektroden immer ERST AUSSCHALTEN
4
AXION
DE

Auswahl P - Modus
Im Programm-Modus können Sie zwischen 37 verschie-
denen Programmen für verschiedene Einsatzgebiete
auswählen. Diese sind vollständig programmiert - stellen
Sie einfach die Stromstärke für die angeschlossenen
Kanäle ein und beginnen Sie die Behandlung.
Das Programm startet sofort bei Einstellung der Intensität!
Die meisten Programme laufen im Dauerbetrieb, erkenn-
bar an dem “C” unten rechts im Display. Einige Programme
besitzen jedoch eine vorgegebene Dauer. Das Gerät beendet
nach Ablauf der Programmdauer automatisch die Behand-
lung. Bitte nutzen Sie diese Programme für den vorge-
gebenen Zeitraum. Die Anwendung von Programmen mit
voreingestellter Dauer sollte nicht verlängert oder verkürzt
werden.

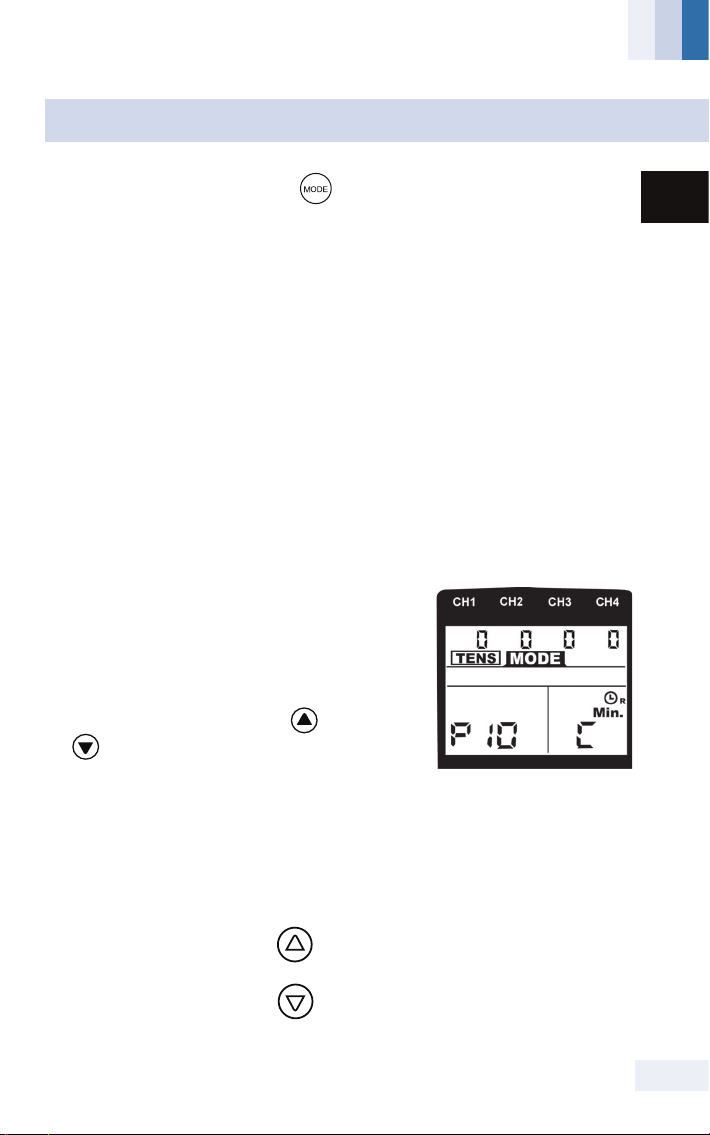

Drücken Sie die Taste „MODE“ bis
zum P-Modus, welcher unten links im
LCD-Display angezeigt wird.
Drücken Sie die Tasten oder
, um ein Programm (P1 – P37)
auszuwählen. Eine Übersicht der
verfügbaren Programme finden Sie auf den Seiten 6 bis 10.
Nachdem Sie das gewünschte Programm gewählt
haben, stellen Sie bitte die Stromstärke/Intensität für die
verwendeten Kanäle (1-4) ein.
Intensität steigern
Intensität verringern
! Im P-Modus kann nur die Stromstärke verändert werden !
AUSWAHL EINES PROGRAMMS (P)
5
STIM-PRO X9+
DE

Programm – MODUS (P)
TENS – Programme P1 - P16
P 01 Klassischer TENS-Modus
Einsetzbar bei den meisten akuten und chronischen
Schmerzarten. Gate-Control-Eekt
P 02 Niederfrequentes Burst-TENS
Endorphin-Ausschüttung. Bei ausstrahlendem Schmerz an
Armen/Beinen/Füßen, muskulären Tiefenschmerzen,
Ischias-Syndrom, Knie-Arthrose
P 03 Moduliertes TENS (Massage-Eekt)
Gegen Gewöhnungseekt bei längerer Anwendung. Einsetz-
bar bei den meisten akuten und chronischen Schmerzarten
P 04 Wechselnde Frequenz 15/2Hz
Bei steifen Gelenken, Nackenschmerzen, Hexenschuss
(Lumbalgie), Regelschmerzen
P 05 Wechselnde Frequenz 80/2 Hz
Für Langzeit-Anwendungen. Wirksam bei den meisten
Schmerz-Indikationen
P 06 Spezialprogramm gegen Übelkeit, Brechreiz,
Reisekrankheit, Seekrankheit
Elektroden über dem Akupunkturpunkt C6 platzieren
P 07 Migräne und sensible Körperpartien
Durch die reduzierte Impulsdauer ideal für Anwendungen an
sensiblen Körperpartien wie z.B. bei Spannungskopf- bzw.
Gesichtsschmerzen, Gürtelrose (Herpes Zoster), Migräne
Alle Parameter sind fest voreingestellt.
Die teils vorgeschlagenen Einsatzgebiete für die einzelnen Programme
haben sich in der Praxis als zumeist hilfreich erwiesen. Diese können
unter Umständen auch für andere Indikationen eingesetzt werden, da
jeder Patient höchst individuell auf die Stimulation ansprechen kann.
TENS – STIMULATION
6
AXION
DE

TENS – Programme P1 - P16
P 08 Chronische Schmerzen
Anwendung z.B. bei Schmerzen im Nacken, Hüfte, Schultern,
Ellbogen, Lumbago, Menstrualbeschwerden, Knie-Arthrose
P 09 Rheumatische Schmerzen
Schmerzen aufgrund rheumatoider Arthritis, ausstrahlen-
dem Schmerz an Armen, Beinen, Füßen, durch Modulation
auch für längere Anwendung geeignet
P 10 Sweep-Modus 2 – 125 Hz
Bei Therapieresistenz, Stimulation sowohl auf sensorischer
als auch motorischer Basis, Anti-Gewöhnung
P 11 Frequenzwechsel (2 – 100 Hz) & Pulsdauer-Modulation
Bei den meisten akuten und chronischen Schmerzarten
anwendbar
P 12 Frequenz -Modulation
Anwendung bei Schmerzen in Rücken, Knie, Schulter, Bein,
Ellbogen und Nacken, rheumatische Schmerzen
P 13 Prof. Han - Stimulation
Muskuläre Spasmen, Allodynie. Dauer 30 Minuten.
P 14 Hochfrequenz-TENS
Akute Schmerzen. Verspannungen. Gate-Control-Eekt.
P 15 Kombi-TENS-Modus
4-Phasen-TENS. Bei hartnäckigen akuten Schmerzen. Bein-
haltet Hoch- und Niederfrequenz-TENS, sowie Frequenz/
Impulsdauer/Intensitäts-Modulation. Dauer 40 Min.
P 16 Frequenz-Wobbel-Modus
Handgelenk- und Finger-Schmerzen, Langzeit-Anwendung.
Dauer 40 Minuten.
7
STIM-PRO X9+
DE

EMS – Programme P 17 - P 30
P 17 EMS – Kraft (Anfänger)
Für kleine Muskelgruppen
P 18 EMS – Kraft (Anfänger)
Für große Muskelgruppen
P 19 EMS – Kraft (Austranierte)
Für kleine Muskelgruppen
P 20 EMS – Kraft (Austranierte)
Für große Muskelgruppen
P 21 EMS – Muskelmasse (Anfänger)
Für kleine Muskelgruppen
P 22 EMS – Muskelmasse (Anfänger)
Für große Muskelgruppen
P 23 EMS – Muskelmasse (Austranierte)
Für kleine Muskelgruppen
P 24 EMS – Muskelmasse (Austranierte)
Für große Muskelgruppen
P 25 EMS – Ausdauer (Anfänger)
Für kleine Muskelgruppen
P 26 EMS – Ausdauer (Anfänger)
Für große Muskelgruppen
P 27 EMS – Ausdauer (Austranierte)
Für kleine Muskelgruppen
P 28 EMS – Ausdauer (Austranierte)
Für große Muskelgruppen
Bitte beachten Sie, dass die folgende Programme aus mehreren
Phasen bestehen. Programme 17-28 enthalten zu Beginn eine
Aufwärm-Phase von ca. 60 Sekunden. Danach folgt die eigentliche
Stimulation, welche aus verschiedenen Phasen bestehen kann.
EMS – STIMULATION
8
