Axor Montreux 16572 1 Series Instruction Manual

INSTALLATION
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
AXOR Montreux Showerpipe
16572xx1
16574xx1

2
ENGLISH
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Max. 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (49°C - 60°C)*
Max. 158°F (70°C)*
Flow rate
16572xx1 2.0 GPM (7.6 L/min) max.
16574xx1 1.8 GPM (6.8 L/min) max.
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
 Inspect the product before installation.
Claims for shipping damage made after
installation will not be honored.
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
⁄ The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' in height. The dimensions can be changed if
required. In this case, the minimum ceiling height
of 93⅛" from the standing surface, and all other
measurements, must be changed.
⁄ The installer must ensure that the entire area of the
wall to which the mounting plate is to be mounted,
is flat (no protruding grout joints or tiles). He should
also make sure that the wall is strong enough to sup-
port the showerpipe.
⁄ The enclosed screws and anchors are suitable for
a solid surface wall. If installing in a fiberglass or
acrylic shower unit, install header boards at the
mounting points.
⁄ The mixer is equipped with check valves.
⁄ The thermostatic mixing valve is for use with shower-
heads rated at 1.3 GPM (4.9 L/min) or higher.
⁄ To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher than
120°F (49°C). In Massachusetts, the maximum
output temperature can be no higher than 112°F
(44°C).
 The shower arm is intended only to hold
the showerhead. Do not load it down
with other objects.
 This showerpipe is not for use as a grab
bar.
⁄ Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a
safe place. The receipt is required should it be neces-
sary to request warranty parts.

3
ESPAÑOL
DONNÉES TECHNIQUES
Pression d’eau
Recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°C - 60°C)*
maximum 158°F (70°C)*
Capacité nominale
16572xx1 2.0 GPM (7.6 L/min)
16574xx1 1.8 GPM (6.8 L/min)
* Vous devez connaître et respecter tous les codes de plomb-
erie locaux applicables pour le réglage de la température
du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR L’INSTALLATION
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pen-
dant le transport Après le montage, tout
dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de
1800 mm (ca. 6') de hauteur et doivent être ajustées
selon le besoin. A ce sujet il faut tenir compte, pour
un changement de hauteur, que la côte minimum
donnée de 2364 mm (93⅛ po) à partir de la base
du receveur change et la modification du montage
sera à prendre en considération.
⁄ Lors du montage du produit par un ouvrier qualifié, il
faut faire attention à ce que la surface de fixation soit
plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi
soit adaptée à l‘installation du produit et surtout ne
présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
⁄ Le mitigeur thermostatique est équipé de clapets
anti-retour.
⁄ Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 1.3 GPM
(4.9 L/min) ou supérieur.
⁄ Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
 Le bras de douche n’est conÇu que pour
tenir la pomme de douche et ne dot pas
servir à la suspenson d’autres objets!
 Le showerpipe ne doit pas servir de
poignèe.
⁄ Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est requis
si vous commandez des pièces sous garantie.

4
FRANAIS
DATOS TECNICOS
Presión en servicio
Recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
Max. 145 PSI (1 MPa)
Temperatura del agua caliente
Recomendada 120°-140° F (49°C - 60°C)*
Max. 158°F (70°C)*
Caudal máximo
16572xx1 2.0 GPM (7.6 L/min)
16574xx1 1.8 GPM (6.8 L/min)
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA INSTALACIÓN
 Antes del montaje se debe examinarse
el producto contra daños de trans-
porte. Después de la instalación no se
reconoce ningún daño de transporte o
de superficie.
⁄ Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
⁄ Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 1800
mm (ca. 6') de altura, por lo que deberán ajustarse
siempre que sea necesario. En este sentido, es
importante tener en cuenta que, en caso de modi-
ficación de la altura de montaje, será necesario
respetar el requisito de 2364 mm (93⅛") de altura
mínima desde la base de la ducha y observar las
medidas de conexión.
⁄ En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
⁄ El termostato está equipado con válvula, la cual
evita el retorno del agua a la tubería.
⁄ El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 1.3 GPM
(4.9 L/min) o más.
⁄ Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F (49°C). En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F (44°C).
 El brazo de ducha está previsto para
soportar la ducha cabezal y no debe
cargarse con otro objetos.
 El showerpipe no debe ser utilizado
como un elemento de sujeción.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.

5
SUGGESTED INSTALLATIONS / SUGGESTIONS
D'INSTALLATION / SUGERENCIAS DE INSTALACIÓN
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
92⅛"
85¼"
26°
26°
42½"
max.
12⅛"
NPT ½
17¾"
¼"
7"
6"
2½"
Ø2⅜"
48¾"
min. 93⅛"
Ø⅞"
Ø9⅝"
Ø3½"
43¼"
10¼"
6¾"
17 mm
24 mm
30 mm
27 mm
2 mm
3 mm
4 mm ¼" / 6 mm

ENGLISH FRANAIS ESPAÑOL
6

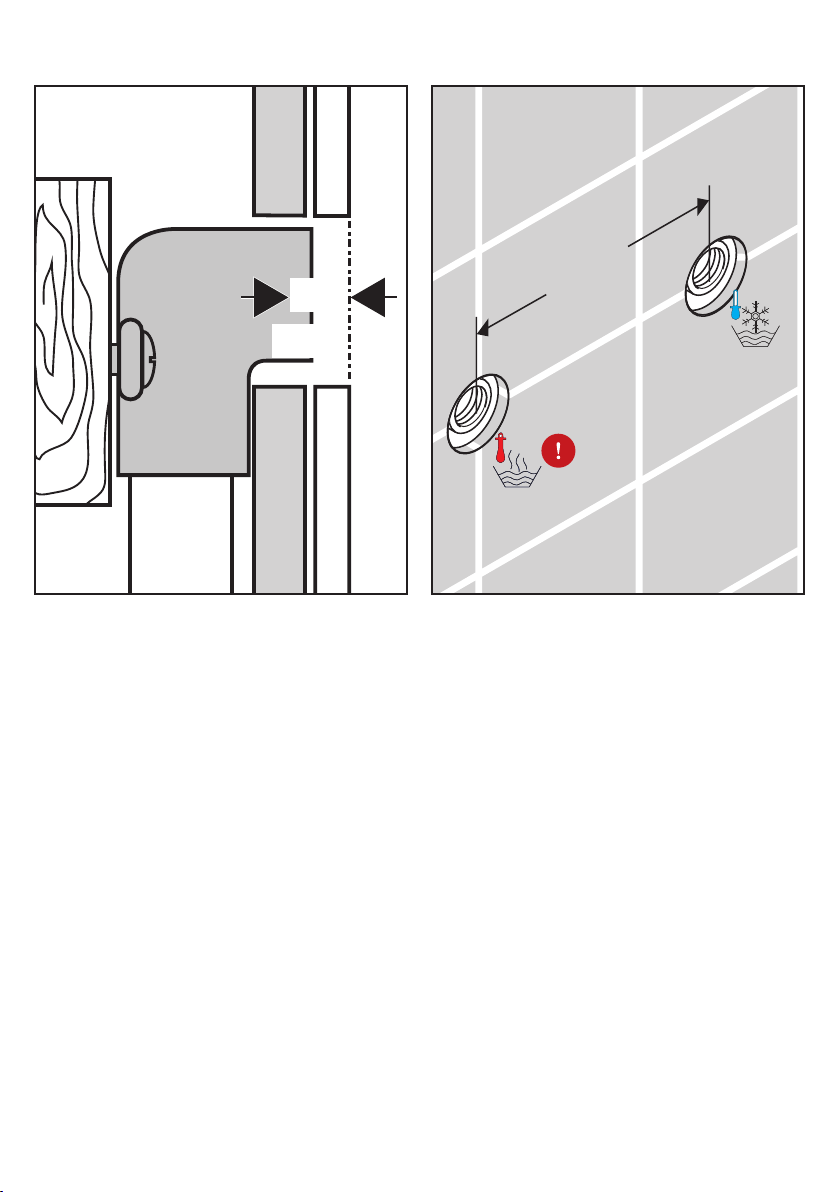

Install ½" NPT female fittings,
recessed ¼" (6 mm) behind the
surface of the finished wall, for
the hot and cold water supplies.
Installez deux raccords femelles
filetés NPT de ½ po NPT, encas-
tré à ¼ po (6 mm) à l’intérieur de
la surface du plafond fini.
Instale dos conexiónes hembras
NPT de ½", embutidan ¼" (6 mm)
detrás de la superficie de la pared
acabada.
The fittings must be 6¾" (170 mm)
apart on center.
For proper operation of the
thermostatic mixer, the hot supply
must be on the left and the cold
supply must be on the right.
Install the finished wall. Make
sure that the wall is watertight.
Les raccords devraient être à
6¾ po (170 mm) part sur le
centre.
Pour l’opération correcte de la
robinet thermostatique, la pro-
vision chaude doit être sur la
gauche et la provision froide doit
être sur la droite.
Installez la surface finie de mur.
S’assurez que le mur est étanche.
Los conexiónes quedan una dis-
tancia de 6¾" (170 mm) del
centro.
Para la operación apropiada de
la válvula termostática, el sum-
inistro caliente debe estar a la
izquierda y el suministro frío debe
estar a la derecha.
Instale la pared terminada.
Aségurese de que la pared es
hermética.
ROUGH-IN / PIÈCE INTÉRIEURE / PIEZAS INTERIORES
6¾"
170 mm
¼"
6 mm

ENGLISH FRANAIS ESPAÑOL
7

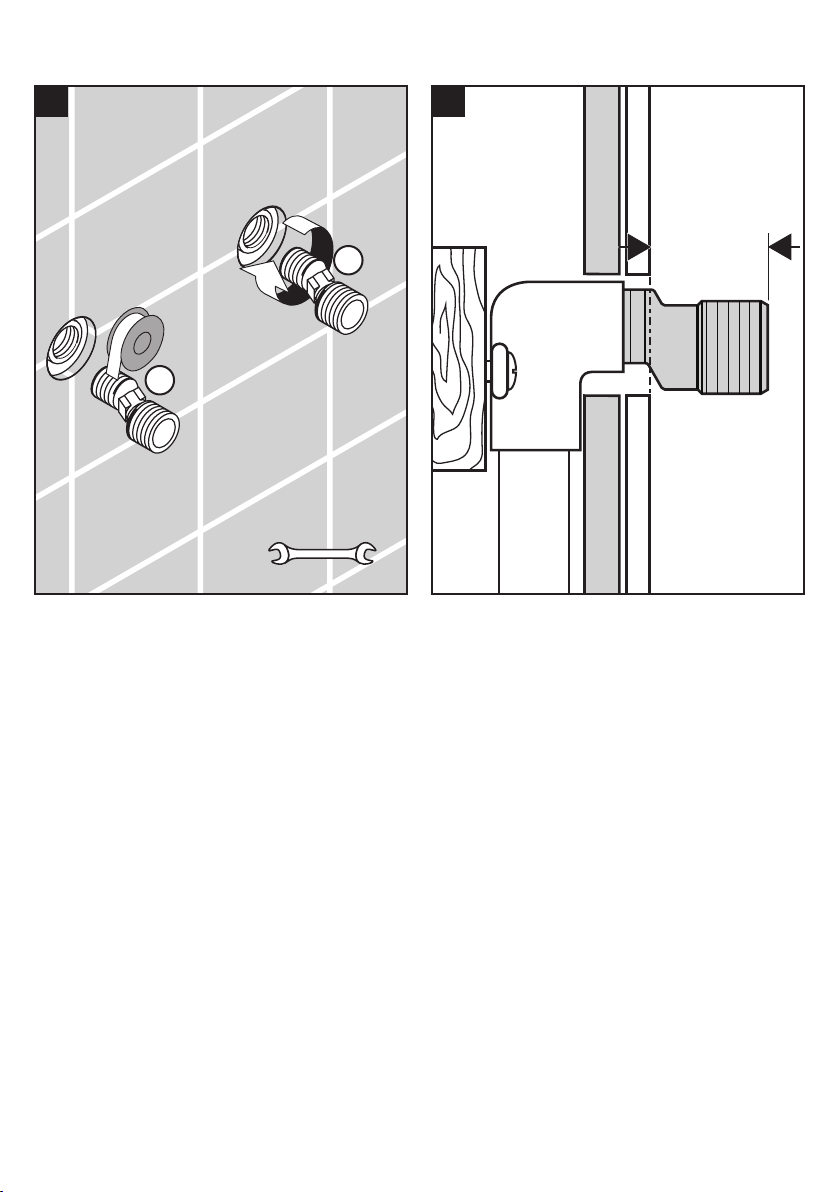

Wrap the threads on the NPT ½
side of the s-union with plumber's
tape.
Screw the s-unions into the female
fittings.
Enveloppez les filets sur
l’extrémité de ½ NPT du rac-
cord union en S avec du ruban
plomberie.
Vissez les raccords unions en S
dans les raccords femelles.
Envuelva las roscas sobre el lado
de ½ NPT de la junta tipo s con
cinta de plomería.
Enrosque las juntas tipo s en las
conexiones hembra.
The end of the s-union should ex-
tend 1⅝"-1¾" (41-44 mm) out-
side the surface of the finished
wall.
Une partie de 1⅝-1¾ (41-44 mm)
po de l’extrémité du raccord union
en S doit se trouver à l’extérieur
de la surface du mur fini.
El extremo de la junta tipo s debe
sobresalir 1⅝"-1¾" (41-44 mm)
por fuera de la superficie de la
pared terminada.
INSTALLATION / INSTALLATION / INSTALACIÓN
1⅝"-1¾"
1⅝"-1¾"
41 - 44 mm
1 2
1
2
24 mm

ENGLISH FRANAIS ESPAÑOL
8
Make sure that the s-unions are
level.
Seal the wall around the female
fittings using waterproof sealant.
 Failure to seal the wall
may lead to water
damage.
Assurez-vous que les raccords
unions en S soient de niveau.
Scellez le mur autour des
raccords à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas scellé,
l’eau pourrait causer des
dommages.
Asegúrese de que las uniones
tipo s estén niveladas.
Selle la pared alrededor de
las piezas con un sellador
impermeable.
 Si no se sella la pared,
pueden producirse daños
por acción del agua.
Install the escutcheons. Installez les écussons. Instale los escudos.
6¾" (170 mm)
3 4
1
2

ENGLISH FRANAIS ESPAÑOL
9
Connect the valve body to the
s-unions. Do not over-tighten the
nuts.
Raccordez le corps de valve aux
raccords unions en S. Ne serrez
pas les écrous excessivement.
Conecte el cuerpo de la válvula
a las uniones tipo s. No apriete
excesivamente las tuercas.
The s-union should not be visible. Le raccord union en S ne devrait
pas être visible.
La union tipo s no debería ser
visible.
5 6
30 mm
12.5 ft-lb
17 Nm

ENGLISH FRANAIS ESPAÑOL
10

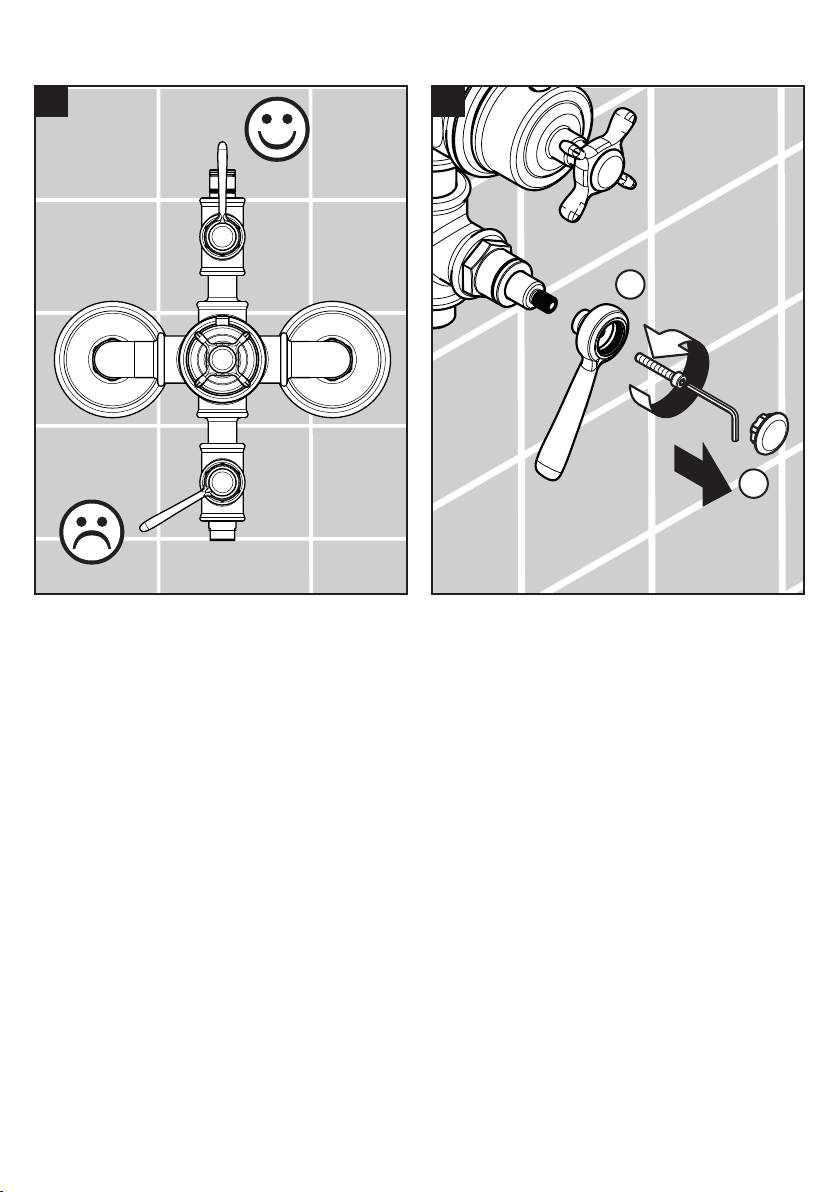

Inspect the alignment of the
volume control handles.
Inspectez l’alignement des
poignées.
Inspeccione la alineación de los
asideros.
If necessary, remove the handle. Si ce n’être pas satisfaisant,
enlèvez la poignée.
Si no es satisfactorio, quite la
manija.
7 8
1
2
3 mm

ENGLISH FRANAIS ESPAÑOL
11

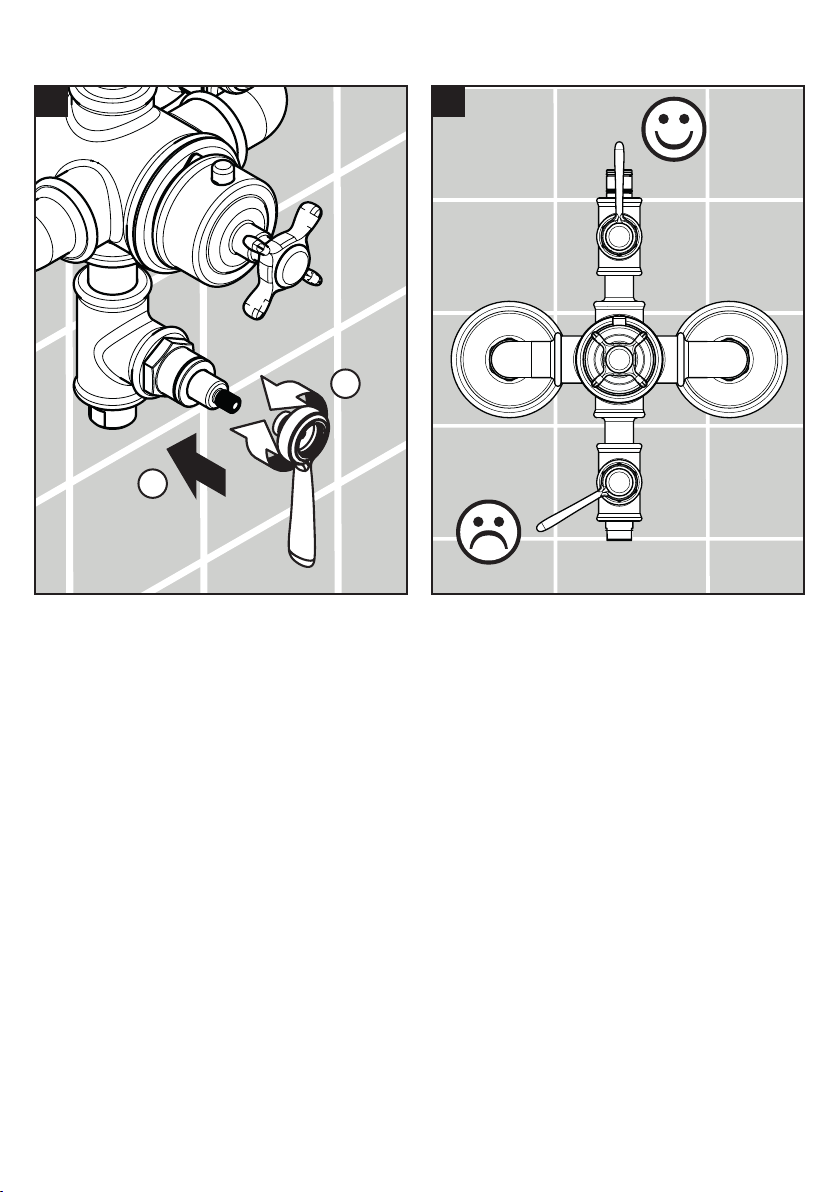

Rotate the handle slightly.
Reinstall the handle.
Reinspect the alignment of the
handle.
Repositionnez la poignée.
Installez la poignée.
Inspectez l’alignement de la
poignée.
Recoloque la manija.
Instale la manija.
Inspeccione la alineación de las
manijas.
1
2
910

ENGLISH FRANAIS ESPAÑOL
12

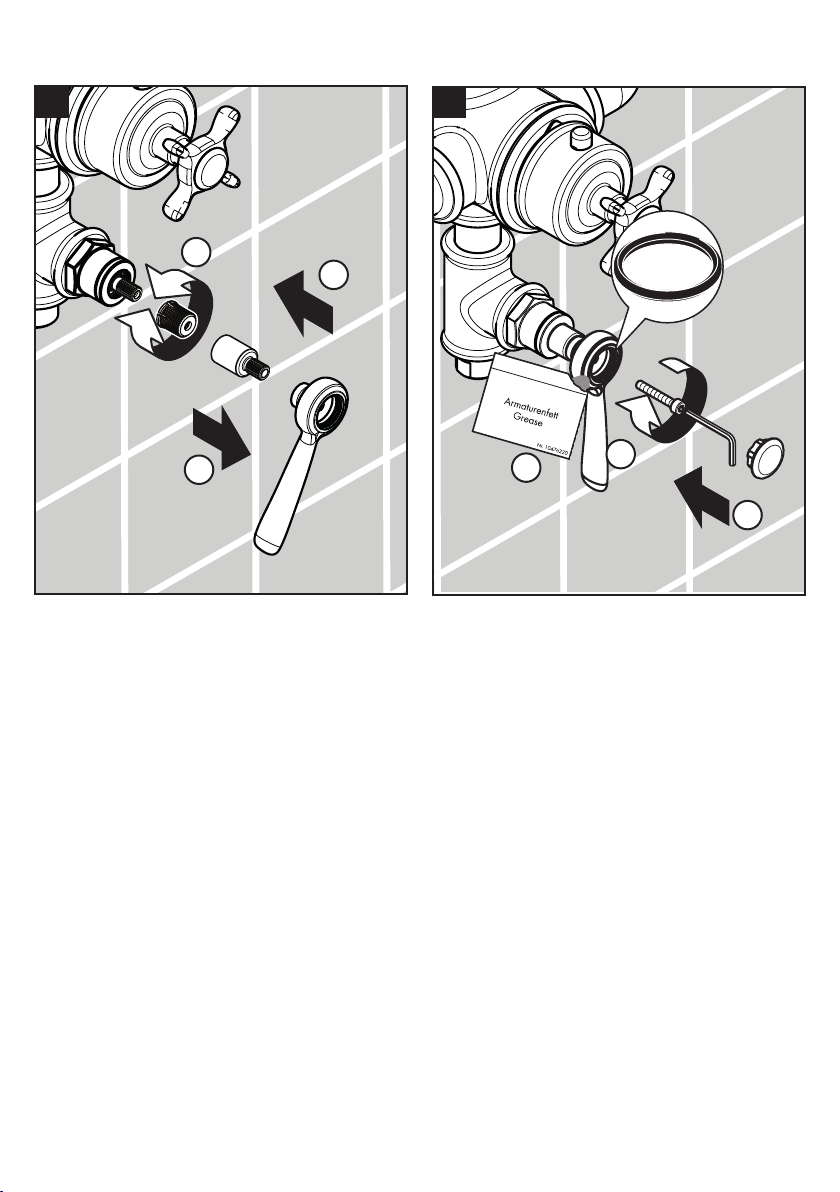

If it is stll unsatisfactory, remove
the handle, adapter, and snap
connetctor.
Rotate the snap connector
slightly.
Reinstall the adapter and the
handle.
S'il n'est toujours pas satis-
faisante, retirez la poignée,
l'adapteur, et le connecteur.
Repositionnez le connecteur.
Installez l'adapteur et la poignée.
Si no es satisfactorio, retire la
manija, el adaptador, y el con-
nector de la manija.
Recoloque el connector de la
manija.
Instale el adaptador y la manija.
Lightly lubricate the handle o-ring
using white plumber's grease.
Install the screw cover.
Lubrifiez légèrement le joints
toriques à l’intérieur de poignée
en utilisant de la graisse de plom-
berie blanche.
Installez les bouchons.
Lubrique levemente la junta den-
tro de la manijas utilizando grasa
blanca para plomería.
Instale los botones.
11 12
2
2
3
316 x 2
1
1
3 mm
3 ft-lb
4 Nm

ENGLISH FRANAIS ESPAÑOL
13
Lubrifiez les joints toriques sur le
bras de douche.
Installez le douille.
Installez le bras de douche sur le
colonne montante.
Lubrique las juntas toroidales en
el brazo de ducha.
Installez el castillo.
Presione el brazo de ducha en la
tubería de subida.
Lubricate the o-rings on the
shower arm.
Install the bushing.
Install the shower arm on the
riser.
1
2
3
13 14

ENGLISH FRANAIS ESPAÑOL
14
Install the sleeve. Installez la douille. Instale el casquillo.
Push the mounting piece into the
sleeve.
Poussez la plaque de montage
sur la douille.
Empuje la pieza de montaja al
casquillo.
15 16
1
2
4mm
3 ft-lb
4 Nm

ENGLISH FRANAIS ESPAÑOL
15
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Lubrifiez les joints toriques sur le
mitigeur.
Installez la colonne montante sur
le mitigeur.
Lubrique las juntas toroidales en
la válvula mezcladora.
Instale tubería de subida a la
válvula mezcladora.
Make sure that the riser is level.
Mark the positions of the screw
holes.
Assurez-vous que la colonne
montante soit de niveau.
Marquez les positions des trous
de vissage.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
orificios de los tornillos.
2
1
2
Nr. 10476220
Armaturenfett
Grease
1
17 18

ENGLISH FRANAIS ESPAÑOL
16
Remove the riser. Retirez la colonne montante. Retire la tubería de subida.
Cover the mixer assembly.
Drill the holes for the mounting
plate using a ¼" (6 mm) bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
 Failure to seal the wall
may result in water
damage.
Retirez la plaque de montage.
Percez les trous pour la plaque
de montage à l’aide d’un foret
de 6 mm (¼ po).
Installez les chevilles.
Scellez le mur autour des
chevilles à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retire la pieza de montaje.
Perfore los orificios para la placa
de montaje con una broca de
6 mm (¼").
Instale los pernos de anclaje.
Selle la pared alrededor de
los pernos de anclaje con un
sellador impermeable.
 Si la pared no se sella,
pueden producirse daños
por acción del agua.
1
2
3
4
Ø6 mm
¼"
19 20

ENGLISH FRANAIS ESPAÑOL
17
Remove the mounting piece. Retirez la plaque de montage. Retire la placa de montaje.
Install the shower arm mounting
plate using the included screws
and washers.
Install the escutcheon.
Installez la plaque de montage
du bras de douche en utilisant les
vis et rondelles fournies.
Installez le rosace.
Instale la placa de montaje del
brazo de ducha utilizando las
arandelas y los tornillos incluidos.
Instale el embellecedor.
21 22

ENGLISH FRANAIS ESPAÑOL
18

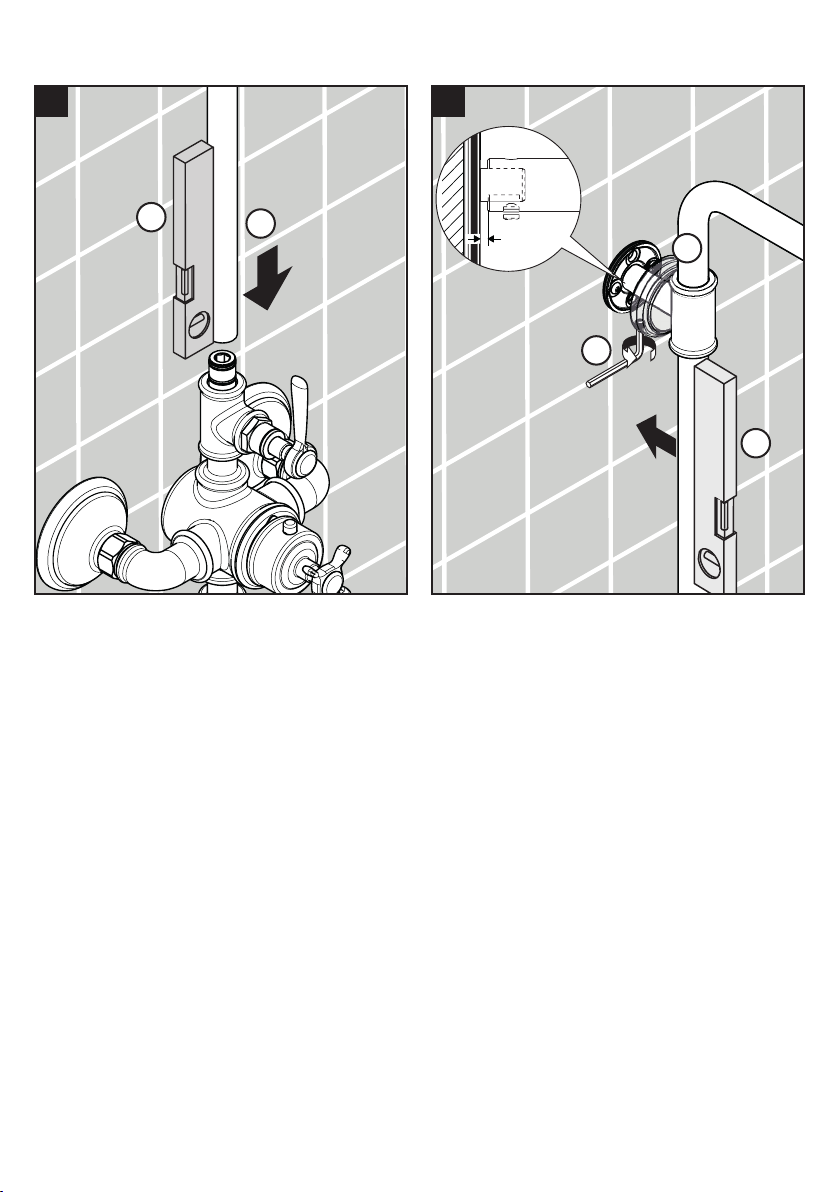

Push the riser firmly over the valve
outlet.
Installez la colonne montante sur
le mitigeur.
Instale la tubería de subida en la
mezcladora.
Make sure that the riser is level.
Tighten the screw using a 3 mm
Allen wrench.
Push the escutcheon over the
mounting piece.
Assurez-vous que la colonne
montante soit de niveau.
Serrez la vis à l’aide d’une clé
hexagonale de 3 mm.
Poussez l’écusson sur la plaque
de montage.
Asegúrese de que la tubería de
subida quede nivelada.
Apriete el tornillo con una llave
Allen de 3 mm.
Conecte el escudo a la placa de
montaje.
0 - ³⁄₁₆"
0 - 5 mm
12
1
2
3
3 mm
3 ft-lb
4 Nm
23 24

ENGLISH FRANAIS ESPAÑOL
19
Loosen the showerhead screw.
Install the showerhead.
Tighten the screw.
Enlevez la vis de la pomme de
douche.
Installez la pomme de douche sur
le bras de douche.
Serrez la vis.
Quite el tornillo de la ducha
cabezal.
Instale la ducha cabezal en el
brazo de ducha.
Apriete el tornillo.
Place the black rubber hose
washer in one end of the hose.
Screw this end to the handshower
port on the valve.
Place the screen washer in the
other end of the hose. Screw this
end to the handshower.
Place the handshower in the
holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie
pour douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de goma
negra en un extremo de la man-
guera. Enrosque este extremo al
puerto de la ducha de mano en
la válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Coloque la ducha de mano en el
soporte.
1
2
17 mm
7.4 ft-lb
10 Nm
25
2 mm
0.7 ft-lb
1 Nm
26

ENGLISH FRANAIS ESPAÑOL
20
If the tile does not go all the way
up the wall, install the mounting
plate with the tile matching disk,
#95239000 (not included).
Si les carreaux ne couvrent pas la
surface jusqu’au plafond, installez
la plaque de montage avec le
disque adaptateur, #95239000
(non compris).
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con el disco que coinci-
da con el azulejo № 95239000
(no incluido).
OPTIONAL INSTALLATION / EN OPTION / OPCIONAL
95239000
