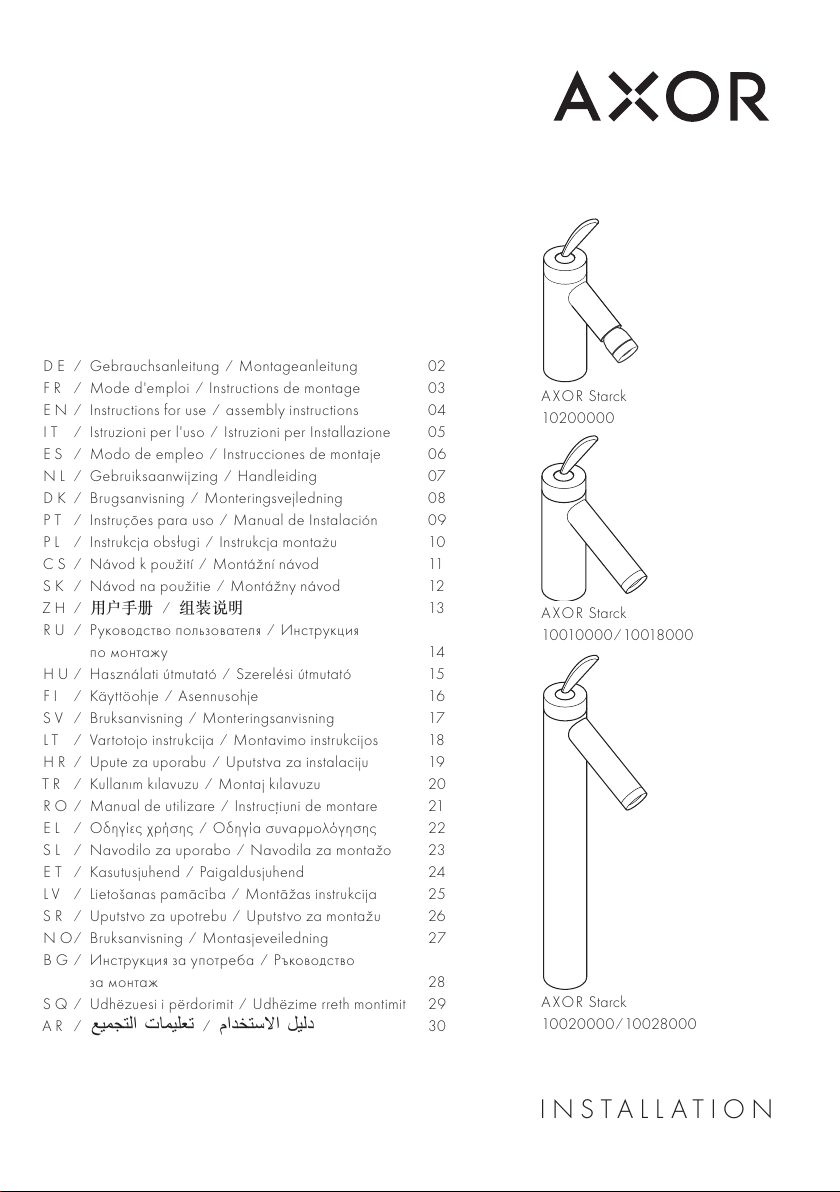

Axor Starck 10020000 Manual

ИНСТРУКЦИЯ
Axor Starck Classic 10010000

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10

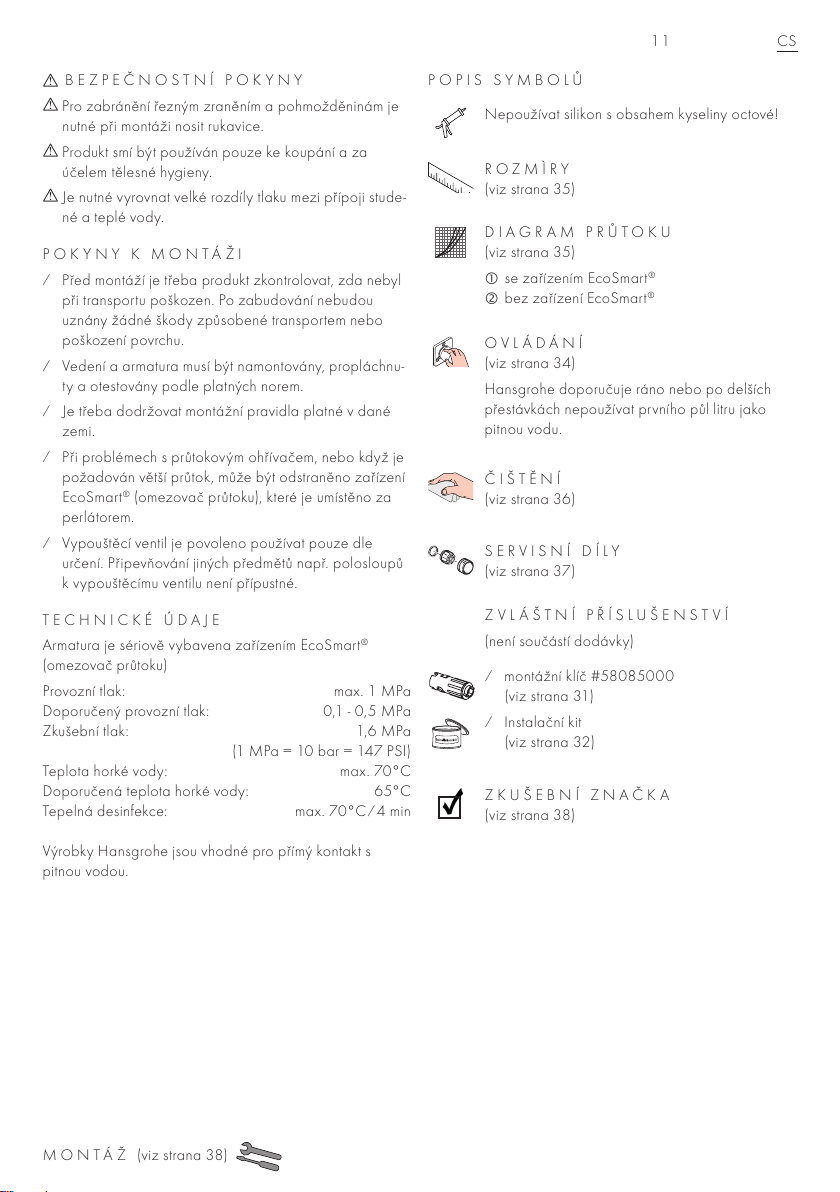

CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13

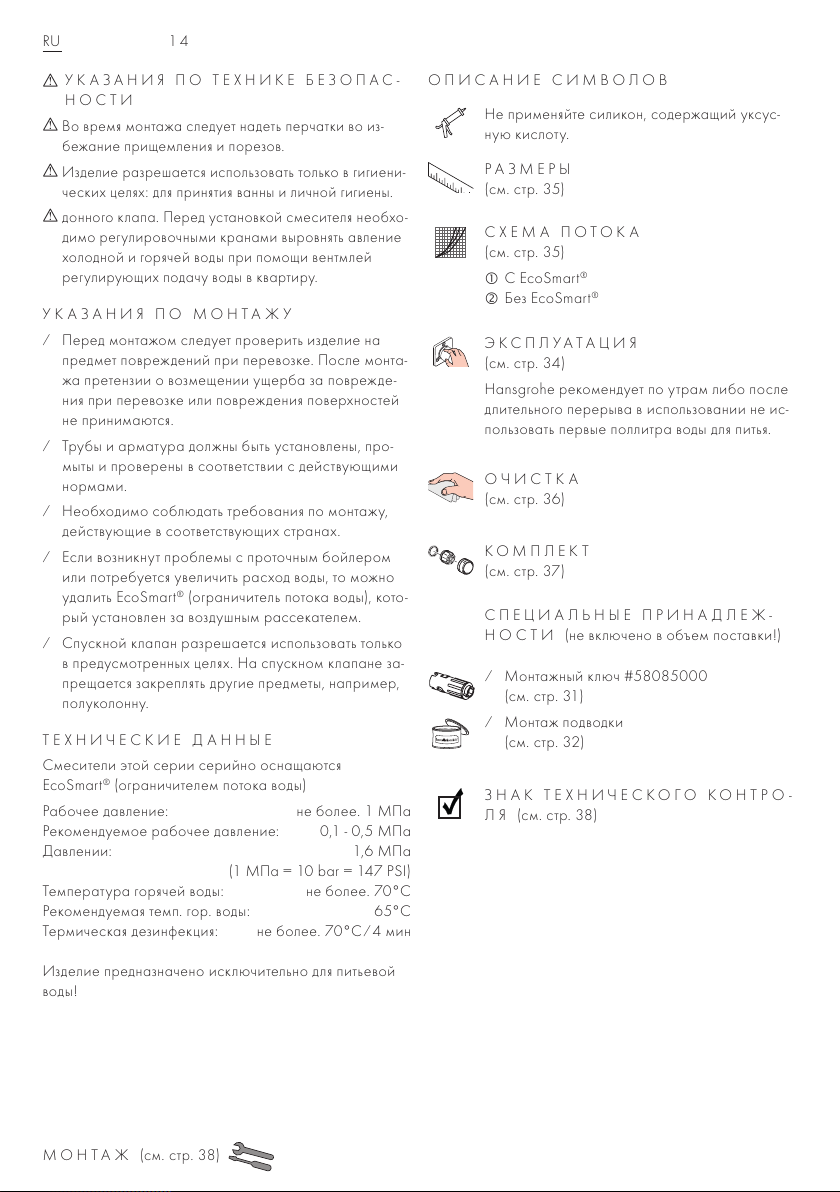

RU ⁄ Руководство пользователя ⁄ Инструкция
по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15

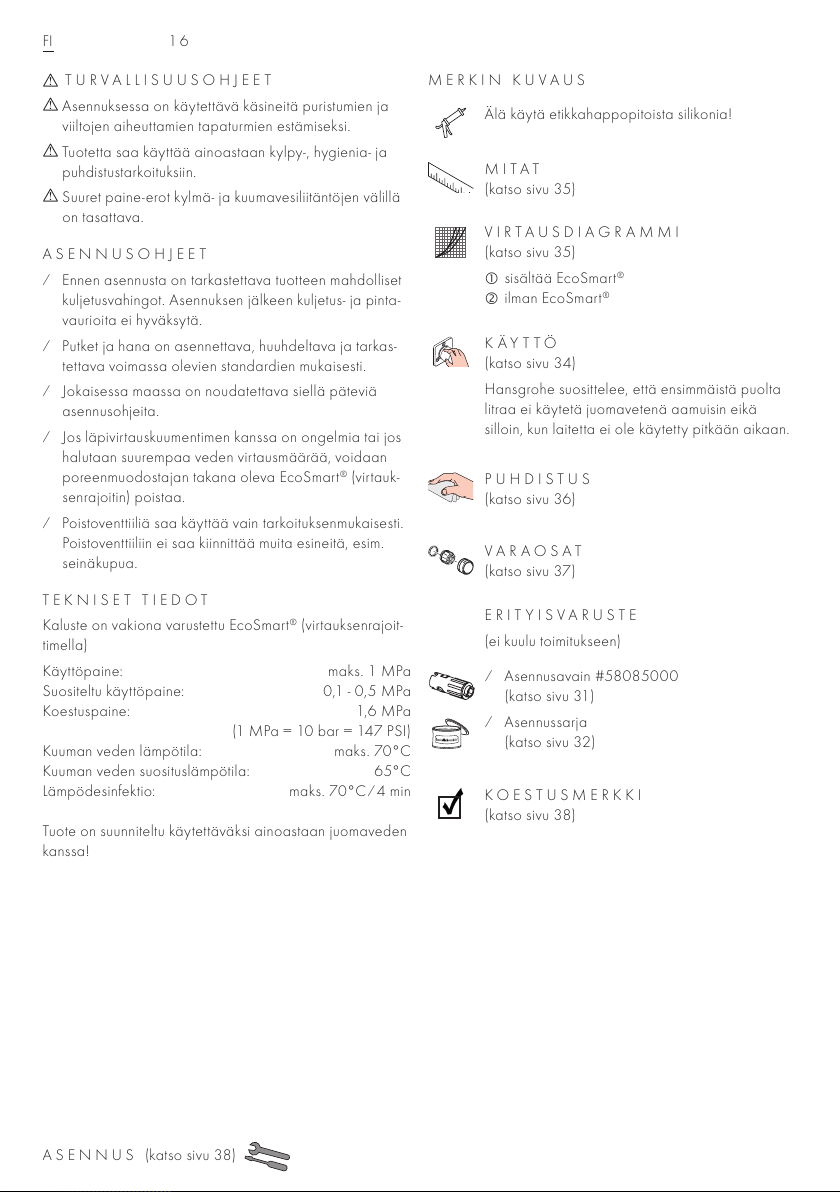

FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄ Ръководство
за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄30
AXOR Starck
10020000 ⁄ 10028000
AXOR Starck
10010000 ⁄ 10018000
AXOR Starck
10200000

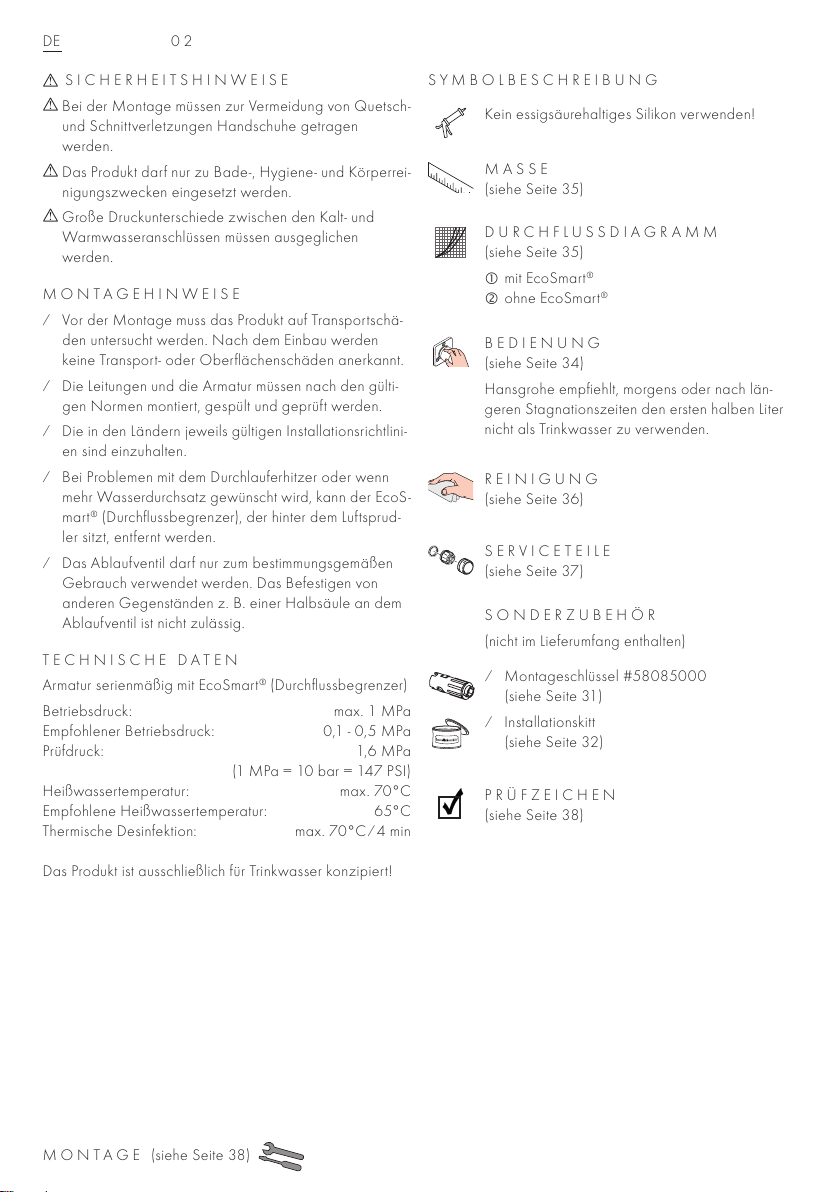

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
⁄ Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der EcoS-
mart® (Durchflussbegrenzer), der hinter dem Luftsprud-
ler sitzt, entfernt werden.
⁄ Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
TECHNISCHE DATEN
Armatur serienmäßig mit EcoSmart® (Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
⁄ Montageschlüssel #58085000
(siehe Seite 31)
⁄ Installationskitt
(siehe Seite 32)
SONDERZUBEHÖR
(nicht im Lieferumfang enthalten)
DURCHFLUSSDIAGRAMM
(siehe Seite 35)
 mit EcoSmart®
 ohne EcoSmart®
MONTAGE (siehe Seite 38)
BEDIENUNG
(siehe Seite 34)
Hansgrohe empfiehlt, morgens oder nach län-
geren Stagnationszeiten den ersten halben Liter
nicht als Trinkwasser zu verwenden.
REINIGUNG
(siehe Seite 36)
SERVICETEILE
(siehe Seite 37)
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
MASSE
(siehe Seite 35)
DE
PRÜFZEICHEN
(siehe Seite 38)

03
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
⁄ En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
⁄ La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
INFORMATIONS TECHNIQUES
Robinetterie équipée en série d’un EcoSmart® (limiteur de
débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
⁄ clé de montage #58085000
(voir pages 31)
⁄ Mastic d'installation
(voir pages 32)
ACCESSOIRES EN OPTION
(ne fait pas partie de la fourniture)
DIAGRAMME DU DÉBIT
(voir pages 35)
 avec EcoSmart®
 sans EcoSmart®
MONTAGE (voir pages 38)
INSTRUCTIONS DE SERVICE
(voir pages 34)
Hansgrohe recommande de ne pas utiliser le
premier demi-litre le matin ou après une période
de stagnation prolongée.
N E T T O Y A G E
(voir pages 36)
PIÈCES DÉTACHÉES
(voir pages 37)
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
DIMENSIONS
(voir pages 35)
FR
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 38)

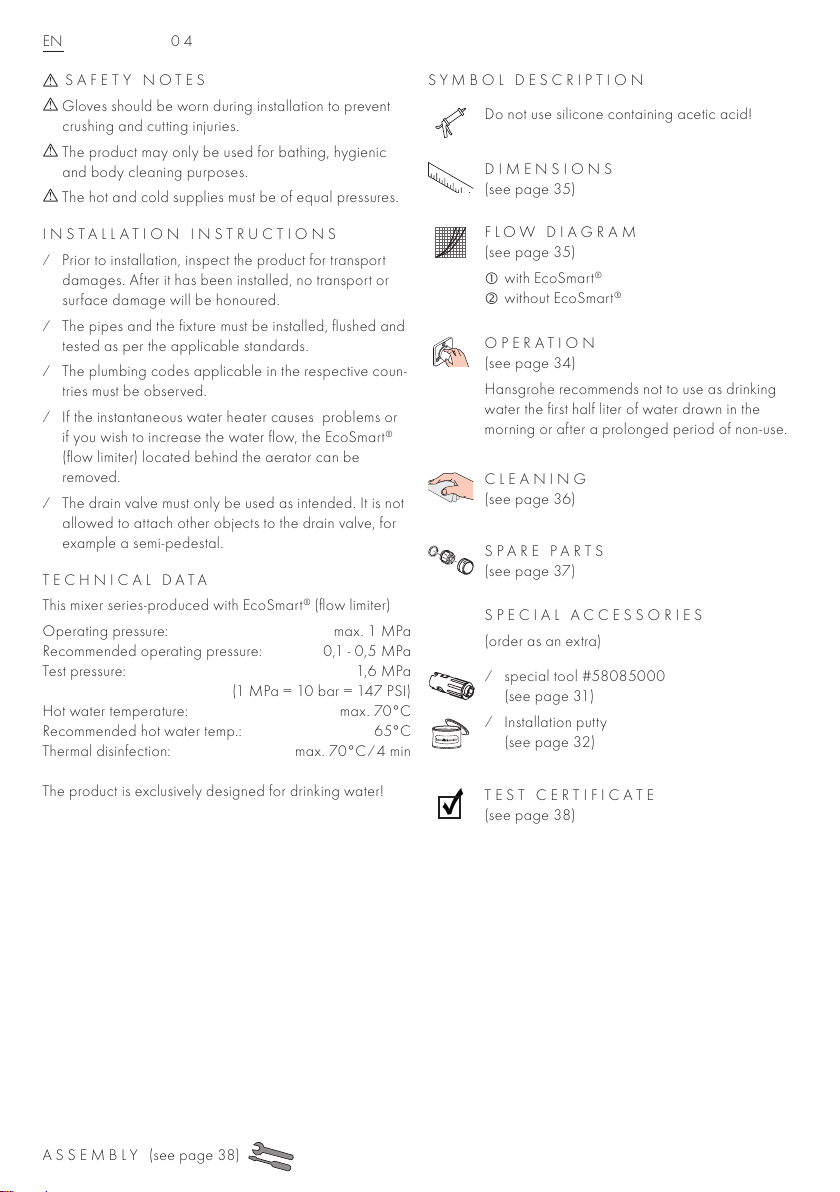

04
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
⁄ If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
⁄ The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
TECHNICAL DATA
This mixer series-produced with EcoSmart® (flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
⁄ special tool #58085000
(see page 31)
⁄ Installation putty
(see page 32)
SPECIAL ACCESSORIES
(order as an extra)
FLOW DIAGRAM
(see page 35)
 with EcoSmart®
 without EcoSmart®
ASSEMBLY (see page 38)
OPERATION
(see page 34)
Hansgrohe recommends not to use as drinking
water the first half liter of water drawn in the
morning or after a prolonged period of non-use.
CLEANING
(see page 36)
SPARE PARTS
(see page 37)
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
DIMENSIONS
(see page 35)
EN
TEST CERTIFICATE
(see page 38)

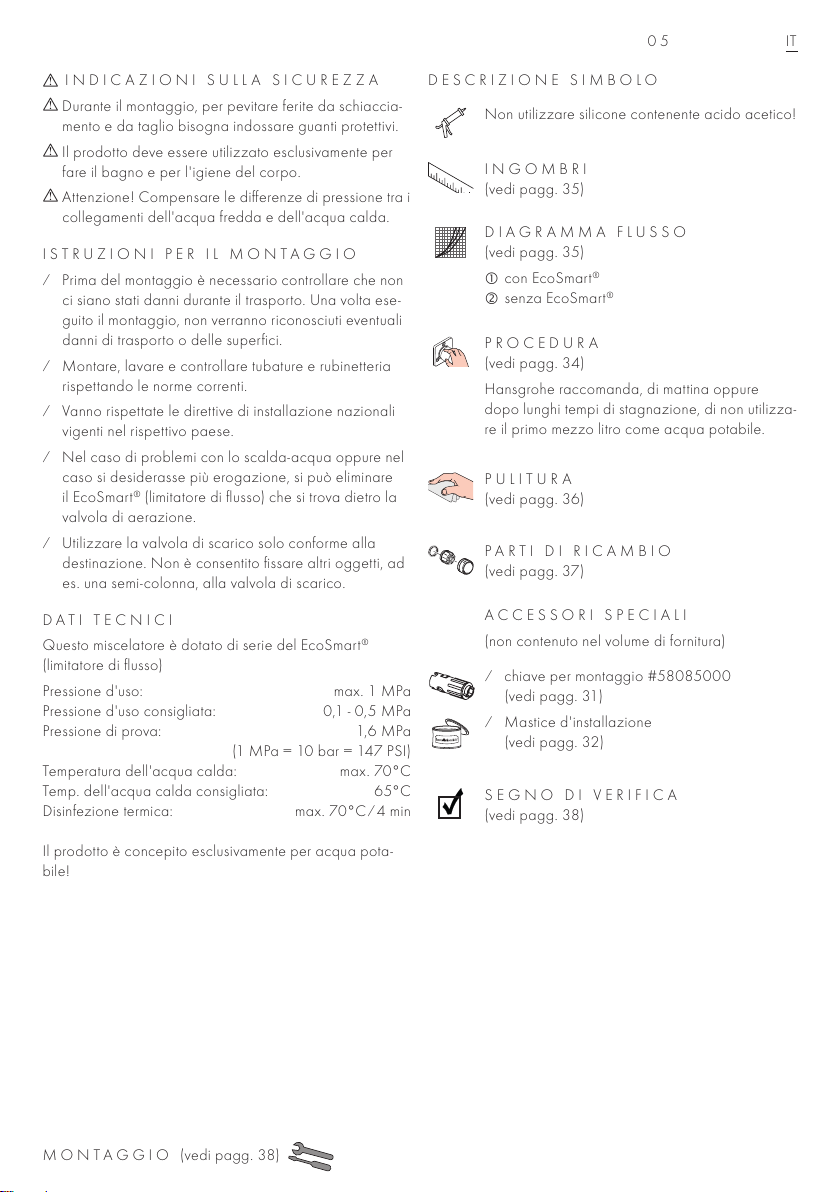

05
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
⁄ Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
⁄ Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
DATI TECNICI
Questo miscelatore è dotato di serie del EcoSmart®
(limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua pota-
bile!
⁄ chiave per montaggio #58085000
(vedi pagg. 31)
⁄ Mastice d'installazione
(vedi pagg. 32)
ACCESSORI SPECIALI
(non contenuto nel volume di fornitura)
DIAGRAMMA FLUSSO
(vedi pagg. 35)
 con EcoSmart®
 senza EcoSmart®
MONTAGGIO (vedi pagg. 38)
P R O C E D U R A
(vedi pagg. 34)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non utilizza-
re il primo mezzo litro come acqua potabile.
PULITURA
(vedi pagg. 36)
PARTI DI RICAMBIO
(vedi pagg. 37)
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
INGOMBRI
(vedi pagg. 35)
IT
SEGNO DI VERIFICA
(vedi pagg. 38)

06
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
⁄ En caso de problemas con el calentador instantáneo o
cuando se desee más caudal de agua puede quitarse
el EcoSmart® (limitador de caudal), situado detrás del
aireador.
⁄ La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula de
desagüe otros objetos, como una semicolumna.
DATOS TÉCNICOS
Grifo, desde fábrica equipado con EcoSmart® (limitador
de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
⁄ Llave de montaje #58085000
(ver página 31)
⁄ Masilla
(ver página 32)
OPCIONAL
(no incluido en el suministro)
DIAGRAMA DE CIRCULACIÓN
(ver página 35)
 con EcoSmart®
 sin EcoSmart®
MONTAJE (ver página 38)
MANEJO
(ver página 34)
Hansgrohe recomienda no utilizar el primer
medio litro como agua potable por las mañanas
o tras un largo periodo de inactividad.
LIMPIAR
(ver página 36)
REPUESTOS
(ver página 37)
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
DIMENSIONES
(ver página 35)
ES
MARCA DE VERIFICACIÓN
(ver página 38)

07
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
⁄ Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
⁄ De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
TECHNISCHE GEGEVENS
Armatuur standaard met EcoSmart® (doorstroombegren-
zer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
⁄ montagesleutel #58085000
(zie blz. 31)
⁄ Kit
(zie blz. 32)
TOEBEHOREN
(behoort niet tot het leveringspakket)
DOORSTROOMDIAGRAM
(zie blz. 35)
 met EcoSmart®
 zonder EcoSmart®
MONTAGE (zie blz. 38)
BEDIENING
(zie blz. 34)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dink-
water te gebruiken.
R E I N I G E N
(zie blz. 36)
SERVICE ONDERDELEN
(zie blz. 37)
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
M A T E N
(zie blz. 35)
NL
KEURMERK
(zie blz. 38)

08

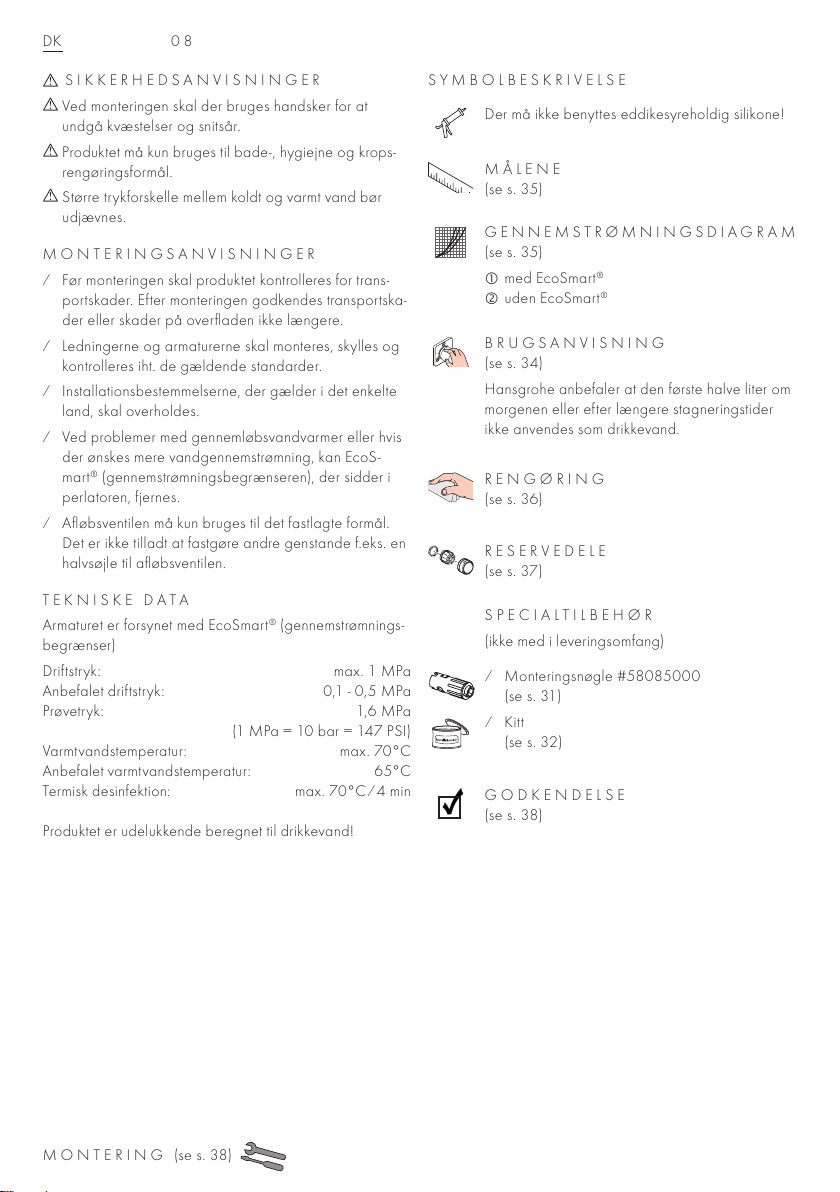

SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
⁄ Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
⁄ Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
TEKNISKE DATA
Armaturet er forsynet med EcoSmart® (gennemstrømnings-
begrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
⁄ Monteringsnøgle #58085000
(se s. 31)
⁄ Kitt
(se s. 32)
SPECIALTILBEHØR
(ikke med i leveringsomfang)
GENNEMSTRØMNINGSDIAGRAM
(se s. 35)
 med EcoSmart®
 uden EcoSmart®
MONTERING (se s. 38)
BRUGSANVISNING
(se s. 34)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider
ikke anvendes som drikkevand.
RENGØRING
(se s. 36)
RESERVEDELE
(se s. 37)
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
MÅLENE
(se s. 35)
DK
GODKENDELSE
(se s. 38)

09

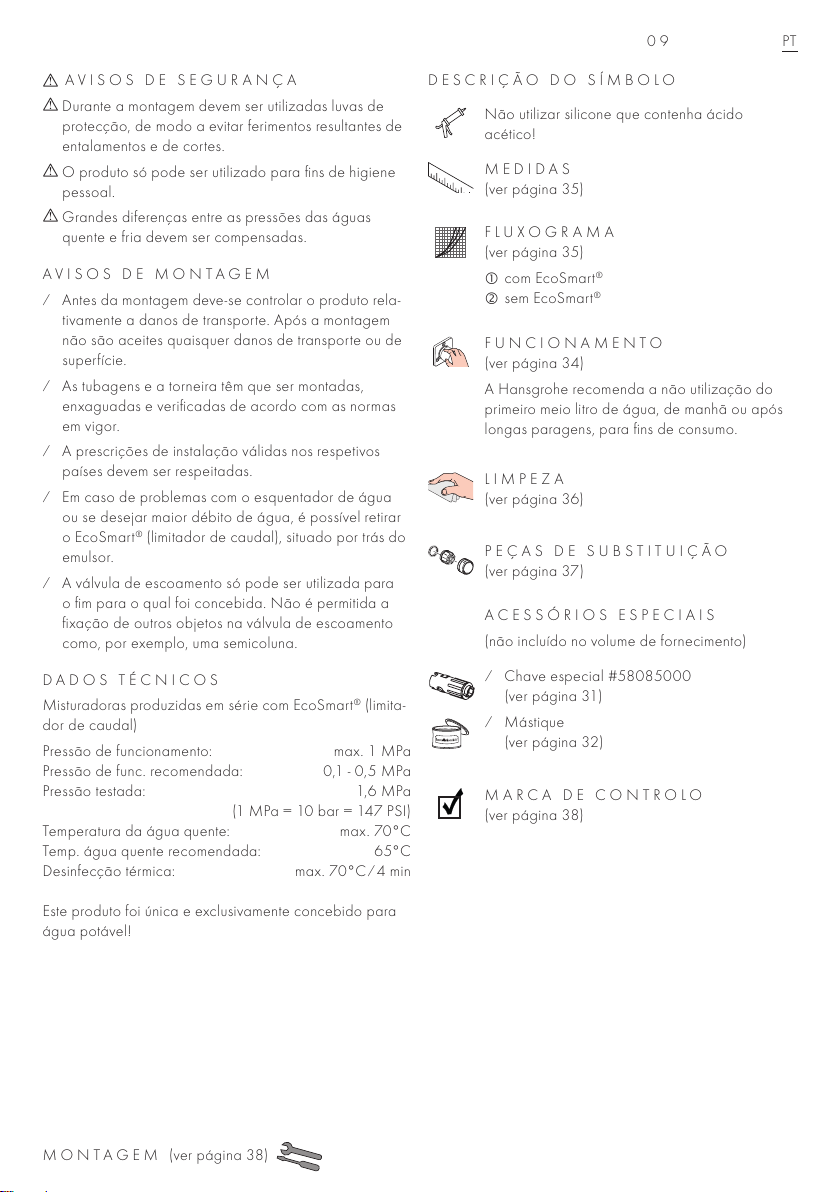

AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
⁄ Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás do
emulsor.
⁄ A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
DADOS TÉCNICOS
Misturadoras produzidas em série com EcoSmart® (limita-
dor de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
⁄ Chave especial #58085000
(ver página 31)
⁄ Mástique
(ver página 32)
ACESSÓRIOS ESPECIAIS
(não incluído no volume de fornecimento)
FLUXOGRAMA
(ver página 35)
 com EcoSmart®
 sem EcoSmart®
MONTAGEM (ver página 38)
FUNCIONAMENTO
(ver página 34)
A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
L I M P E Z A
(ver página 36)
PEÇAS DE SUBSTITUIÇÃO
(ver página 37)
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
M E D I D A S
(ver página 35)
PT
MARCA DE CONTROLO
(ver página 38)

10

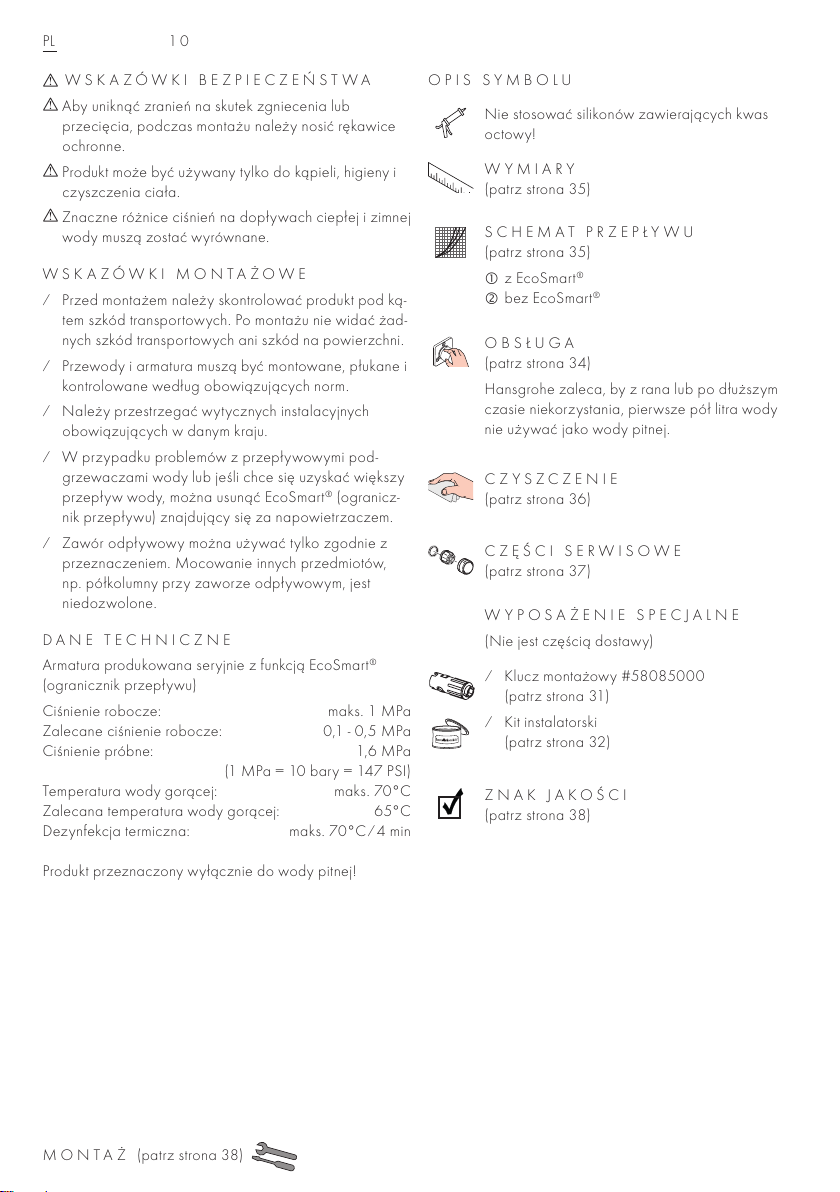

WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod ką-
tem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
⁄ W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
⁄ Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
DANE TECHNICZNE
Armatura produkowana seryjnie z funkcją EcoSmart®
(ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
⁄ Klucz montażowy #58085000
(patrz strona 31)
⁄ Kit instalatorski
(patrz strona 32)
WYPOSAŻENIE SPECJALNE
(Nie jest częścią dostawy)
SCHEMAT PRZEPŁYWU
(patrz strona 35)
 z EcoSmart®
 bez EcoSmart®
MONTAŻ (patrz strona 38)
OBSŁUGA
(patrz strona 34)
Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody
nie używać jako wody pitnej.
CZYSZCZENIE
(patrz strona 36)
CZĘŚCI SERWISOWE
(patrz strona 37)
Nie stosować silikonów zawierających kwas
octowy!
OPIS SYMBOLU
W Y M I A R Y
(patrz strona 35)
PL
ZNAK JAKOŚCI
(patrz strona 38)

11
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji stude-
né a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
⁄ Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
⁄ Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
TECHNICKÉ ÚDAJE
Armatura je sériově vybavena zařízením EcoSmart®
(omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
⁄ montážní klíč #58085000
(viz strana 31)
⁄ Instalační kit
(viz strana 32)
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
(není součástí dodávky)
DIAGRAM PRŮTOKU
(viz strana 35)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
MONTÁŽ (viz strana 38)
OVLÁDÁNÍ
(viz strana 34)
Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako
pitnou vodu.
Č I Š T Ě N Í
(viz strana 36)
SERVISNÍ DÍLY
(viz strana 37)
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
R O Z M Ì R Y
(viz strana 35)
CS
ZKUŠEBNÍ ZNAČKA
(viz strana 38)

12

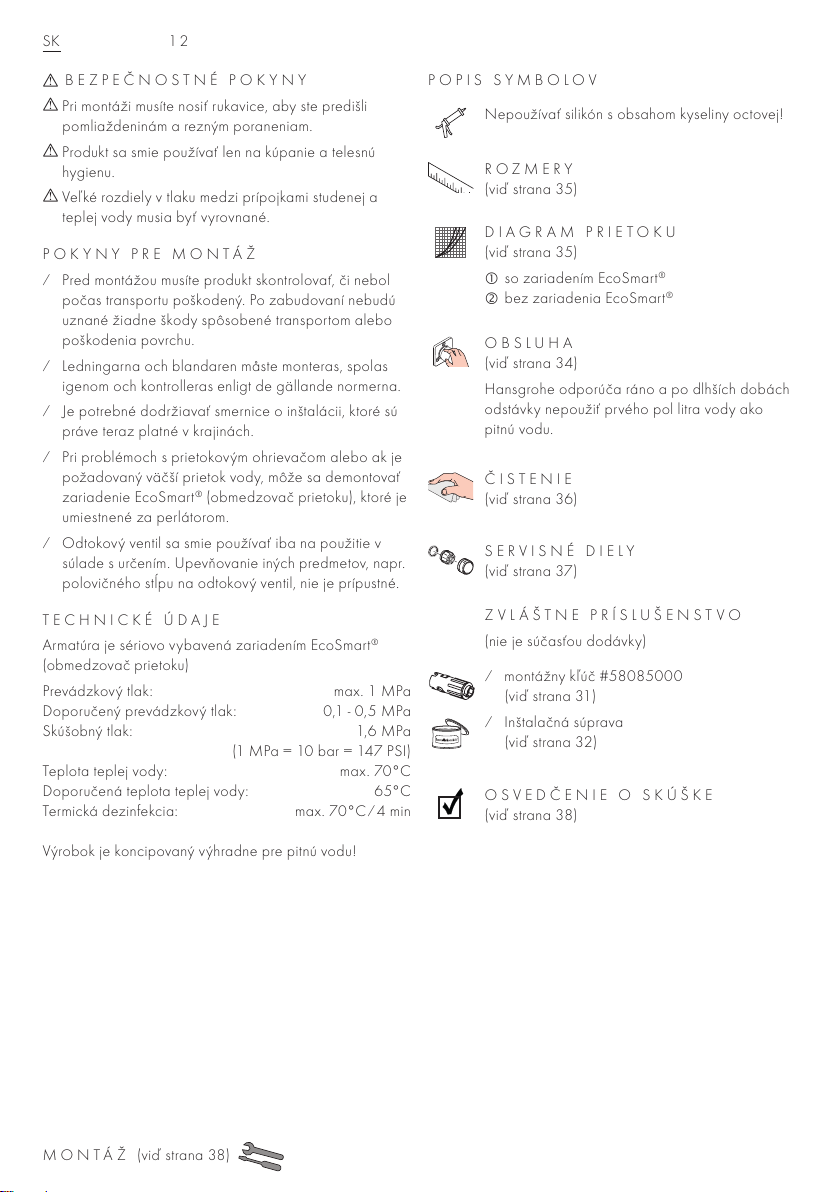

BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
⁄ Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré je
umiestnené za perlátorom.
⁄ Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov, napr.
polovičného stĺpu na odtokový ventil, nie je prípustné.
TECHNICKÉ ÚDAJE
Armatúra je sériovo vybavená zariadením EcoSmart®
(obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
⁄ montážny kľúč #58085000
(viď strana 31)
⁄ Inštalačná súprava
(viď strana 32)
ZVLÁŠTNE PRÍSLUŠENSTVO
(nie je súčasťou dodávky)
DIAGRAM PRIETOKU
(viď strana 35)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
MONTÁŽ (viď strana 38)
OBSLUHA
(viď strana 34)
Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako
pitnú vodu.
ČISTENIE
(viď strana 36)
SERVISNÉ DIELY
(viď strana 37)
Nepoužívať silikón s obsahom kyseliny octovej!
POPIS SYMBOLOV
R O Z M E R Y
(viď strana 35)
SK
OSVEDČENIE O SKÚŠKE
(viď strana 38)

13

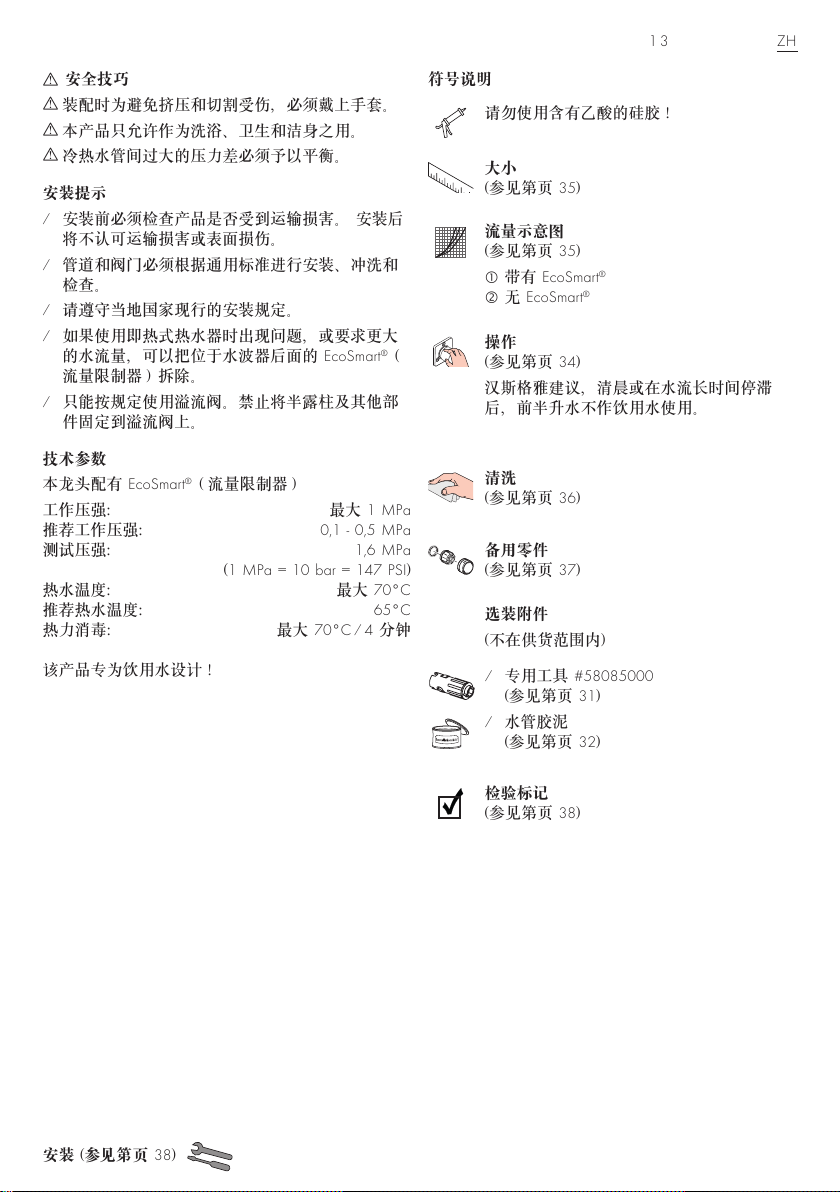

安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的 EcoSmart®（
流量限制器）拆除。
⁄ 只能按规定使用溢流阀。禁止将半露柱及其他部
件固定到溢流阀上。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
该产品专为饮用水设计！ ⁄ 专用工具 #58085000
(参见第页 31)
⁄ 水管胶泥
(参见第页 32)
选装附件
(不在供货范围内)
流量示意图
(参见第页 35)
 带有 EcoSmart®
 无 EcoSmart®
安装(参见第页38)
操作
(参见第页 34)
汉斯格雅建议，清晨或在水流长时间停滞
后，前半升水不作饮用水使用。
清洗
(参见第页 36)
备用零件
(参见第页 37)
请勿使用含有乙酸的硅胶！
符号说明
大小
(参见第页 35)
ZH
检验标记
(参见第页 38)

14
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
⁄ Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
⁄ Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды), кото-
рый установлен за воздушным рассекателем.
⁄ Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
Изделие предназначено исключительно для питьевой
воды!
⁄ Монтажный ключ #58085000
(см. стр. 31)
⁄ Монтаж подводки
(см. стр. 32)
СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖ-
НОСТИ (не включено в объем поставки!)
СХЕМА ПОТОКА
(см. стр. 35)
 C EcoSmart®
 Без EcoSmart®
МОНТАЖ (см. стр. 38)
ЭКСПЛУАТАЦИЯ
(см. стр. 34)
Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не ис-
пользовать первые поллитра воды для питья.
О Ч И С Т К А
(см. стр. 36)
ΚОМПЛЕΚТ
(см. стр. 37)
Не применяйте силикон, содержащий уксус-
ную кислоту.
ОПИСАНИЕ СИМВОЛОВ
РАЗМЕРЫ
(см. стр. 35)
RU
ЗНАК ТЕХНИЧЕСКОГО КОНТРО-
ЛЯ (см. стр. 38)

15
BIZTONSÁGI UTASÍTÁSOK
A szerelésnél a zúzódások és vágási sérülések elkerü-
lése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egész-
ségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
SZERELÉSI UTASÍTÁSOK
⁄ A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
⁄ A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
⁄ Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
⁄ Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
⁄ A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.
MŰSZAKI ADATOK
A csaptelep szériakivitelben el van látva EcoSmart®
(átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C ⁄ 4 perc
A terméket kizárólag ivóvízhez tervezték!
⁄ Szerelőkulcs #58085000
(lásd a oldalon 31)
⁄ szaniter szilikon
(lásd a oldalon 32)
EGYÉB TARTOZÉK
(a szállítási egység nem tartalmazza)
ÁTFOLYÁSI DIAGRAMM
(lásd a oldalon 35)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
SZERELÉS (lásd a oldalon 38)
HASZNÁLAT
(lásd a oldalon 34)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne használja
ivóvízként.
TISZTÍTÁS
(lásd a oldalon 36)
TARTOZÉKOK
(lásd a oldalon 37)
Ne használjon ecetsavtartalmú szilikont!
SZIMBÓLUMOK LEÍRÁSA
MÉRETET
(lásd a oldalon 35)
HU
VIZSGAJEL
(lásd a oldalon 38)

16
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
⁄ Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin) poistaa.
⁄ Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
TEKNISET TIEDOT
Kaluste on vakiona varustettu EcoSmart® (virtauksenrajoit-
timella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
⁄ Asennusavain #58085000
(katso sivu 31)
⁄ Asennussarja
(katso sivu 32)
ERITYISVARUSTE
(ei kuulu toimitukseen)
V I R T A U S D I A G R A M M I
(katso sivu 35)
 sisältää EcoSmart®
 ilman EcoSmart®
ASENNUS (katso sivu 38)
KÄYTTÖ
(katso sivu 34)
Hansgrohe suosittelee, että ensimmäistä puolta
litraa ei käytetä juomavetenä aamuisin eikä
silloin, kun laitetta ei ole käytetty pitkään aikaan.
PUHDISTUS
(katso sivu 36)
VARAOSAT
(katso sivu 37)
Älä käytä etikkahappopitoista silikonia!
MERKIN KUVAUS
M I T A T
(katso sivu 35)
FI
KOESTUSMERKKI
(katso sivu 38)
