B.A. International BA Ultimate LED User manual

BA Ultimate LED
BASE 250
INSTRUCTIONS FOR USE
MODO DE EMPLEO
MANUEL D’UTILISATION
GEBRAUCHSANWEISUNG
ISTRUZIONI PER L’USO
B.A. INTERNATIONAL LTD.
Unit 9, Kingsthorpe Business Centre
Studland road, Northampton - NN2 6NE
The new innovative cordless LED curing light
Innovadora lámpara de fotopolimerización LED sin cable
Nouvelle innovation Lampe LED sans fil
Das neue innovative kabellose LED-Lampe
Nuova Lampada LED senza fili

PREFACE..........................................................................................1
DISCLAIMER....................................................................................1
SAFETY PRECAUTIONS..................................................................2
PARTS AND FUNCTIONS................................................................3
GENERAL INSTALLATION ...............................................................4
PANEL OPERATIONS.......................................................................5
COOLING SYSTEM..........................................................................6
CHARGER SIGNALS........................................................................7
TROUBLE SHOOTING TIPS ............................................................8
DEVICE SPECIFICATION .................................................................8
MAINTENANCE CHECK LIST..........................................................9
Any malfunction of this product caused by weather, tempera-
ture or used material or any outside influences we reserve the
right to negate the warranty.
Concerning the discrepancy of the product, which caused by
weather, temperature and used materials, we reserve the rights
of explanation. Product specifications are subject to change
and revision without prior notice.
Table of Contents

Beware of high temperature and strong light.
Do not look directly into the light source without eye protection.
Prior to using the product, please read this USER MANUAL carefully and thoroughly as
it provides details of correct usage, maintenances, and troubleshooting instructions.
Please keep this manual in a safe place for future reference.
1. The manufacturer shall not assume any responsibility for any malfunction, damage, or
accident of personal bodily injury caused by improper removal, modification, mainte-
nance or repair conducted by an unauthorized technical personnel.
2. The manufacturer shall not assume any responsibility if any malfunction, damage, or
personal bodily injury is caused by the use of this product in conjunction with other
non-regulated products.
3. The manufacturer shall not assume any responsibility if any malfunction, damage, or
personal bodily injury is caused by improper removal, modification, maintenance, or
repair with device components not supplied by the manufacturer or their authorised
representative.
4. The manufacturer shall not assume any responsibility if any malfunction, damage, or
personal bodily harm is caused by improper operation that is not compliant with the
manual instructions.
5. The manufacturer shall not assume any responsibility if any malfunction, damage, or
personal bodily harm is caused by inappropriate modifications to the power supply,
installation environment or any other safety-regulated operating conditions as spec-
ified in this manual.
DISCLAIMER :
PREFACE :
WARNING :
1
ENGLISH

Please follow instruction steps in this manual for correct and safe operations of the
device. Pay special attention to the following warning signs beside the operation
descriptions where applicable.
a) DANGER
•This message appears where the operation may potentially cause severe
injury if instruction not followed correctly.
b) WARNING
•This message appears where the operation may cause serious damage or
defect to other objects.
c) CAUTION
•This message appears wherethe operation may cause slight damage to other
objects or slight bodily harm if operational instructions are not followed correctly.
d) IMPORTANT
•This message appears wherethe operation may involve risk of defect to the
device if not instructions arenot followed correctly.
Sterilization of the Fibre-Optic Probe:
Before first use and after use on each patient, the fibre-optic probe should be disinfec-
ted or sterilized. It is recommended that the Probe be autoclaved at 134°C for 5 min-
utes. Suggestion is to use autoclave at 134°C for maximum results. The sterilization time
at 134°C should be 5 minutes.
Note: Please disconnect the Anti glare cone (orange) from the handpiece and
autoclave separately.
Product Cleaning:
If there is any dirt or stains on the surface of the control panel or surface of the hand-
piece, use a cloth to wipe clean. You can also use a neutral cleansing agent.
Note: Never use a solvent or volatile oil for cleansing as this can lead to fading
of the markings on the control panel.
SAFETY PRECAUTIONS :
2

PART A. The LED Handpiece :
(1) Button switch TIME (Power on)
(2) Button switch START/STOP
(3) Fibreoptic probe (8 mm)
(4) Body cover
(5) Anti-glare cone
(6) DC Charger input
PART B. The Charger :
(1) DC Charger stand (2) DC Adapter (9V)
PARTS & FUNCTIONS :
3
(5)
(3) (4)
(1) (2) (6)
ENGLISH

** Please follow the instructions below carefully to insure correct function of this device.
1. Insert the fibre optic probe into the handpiece and ensure that it is securely installed
at the fixed position (2mm of the fiber optic metal colour will remain visible).
2. Place the orange anti-glare cone onto the fibre optic probe and adjust the cone
position according to the dentist's preference.
3. Connect the DC adapter to the charger stand and plug the adapter into the mains.
** NOTE: Check to make sure the RED led light is lit and immediately switch to GREEN
led light at this point.
4. Place the handpiece in the charger stand to begin the initial charging.
(As shown in picture below)
GENERAL INSTALLATION :
4
** IMPORTANT :
>Please make sure the initial charge of the battery
is for at least 5 hours before the FIRST use.
This will insure the maximum length of the
battery life.
>Acontinuous alarm will sound in the form of
"beeps" when the item needs recharging.

(A) TIME (Power on) :

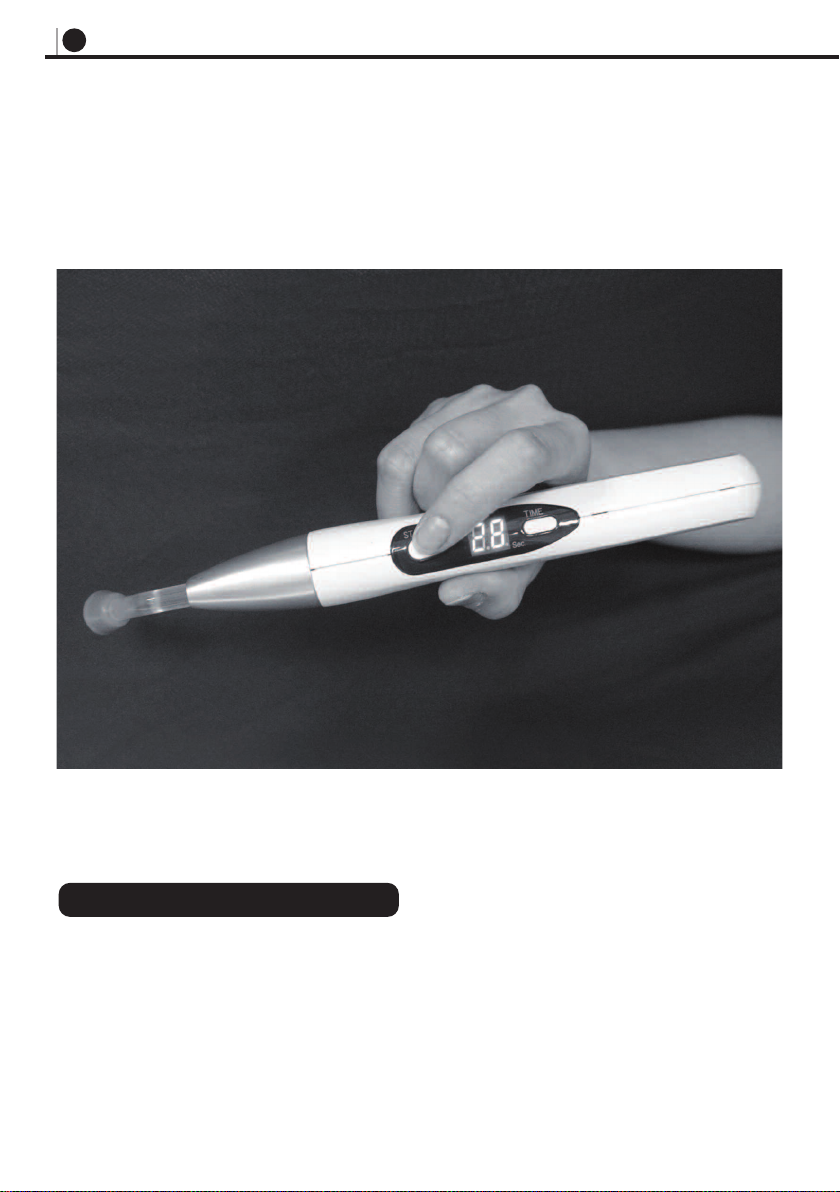

>Function 1 : Press the “TIME” button once to turn on the operation panel.
The digital display will show the curing time set from the previous working cycle.
>Function 2 : Hold down the button
until the numbers on the display
flash to reset the required curing
time. By pushing the “TIME” button
the time setting increases in
2seconds increments. When the
required setting time is reached, press
the “START/STOP” button to confirm.
The maximum setting time is 30 sec
and then the display starts
again at 2 seconds.
IMPORTANT :
** This device will automatically switch “off “ after being left at rest for 25 seconds.
Press the ”TIME” button to turnthe power back on again.
PANEL OPERATIONS :
5
(B) (A)
ENGLISH

(B) START / STOP :
>Press once to begin or stop the curing cycle. At the last 3 seconds a “Beep” will sound
indicating that the cycle is almost finished.
The BA Ultimate LED is equipped with a special self-cooling system.
This completely shuts offthe handpiece control panel to prevent overheating, after con-
secutively running 10 full curing cycles (of 30 seconds).
The machine should stay "off" for at least 6 minutes to allow complete cooling.
When repetitive curing process is required, please ensure the "time" for each curing
cycle is reduced.
The BA Ultimate LED is not suitable for the use in "Bleaching".
COOLING SYSTEM :
6

** Please note the following different colour signals indicating the current status of the
charger stand, to charge or recharge the LED handpiece.

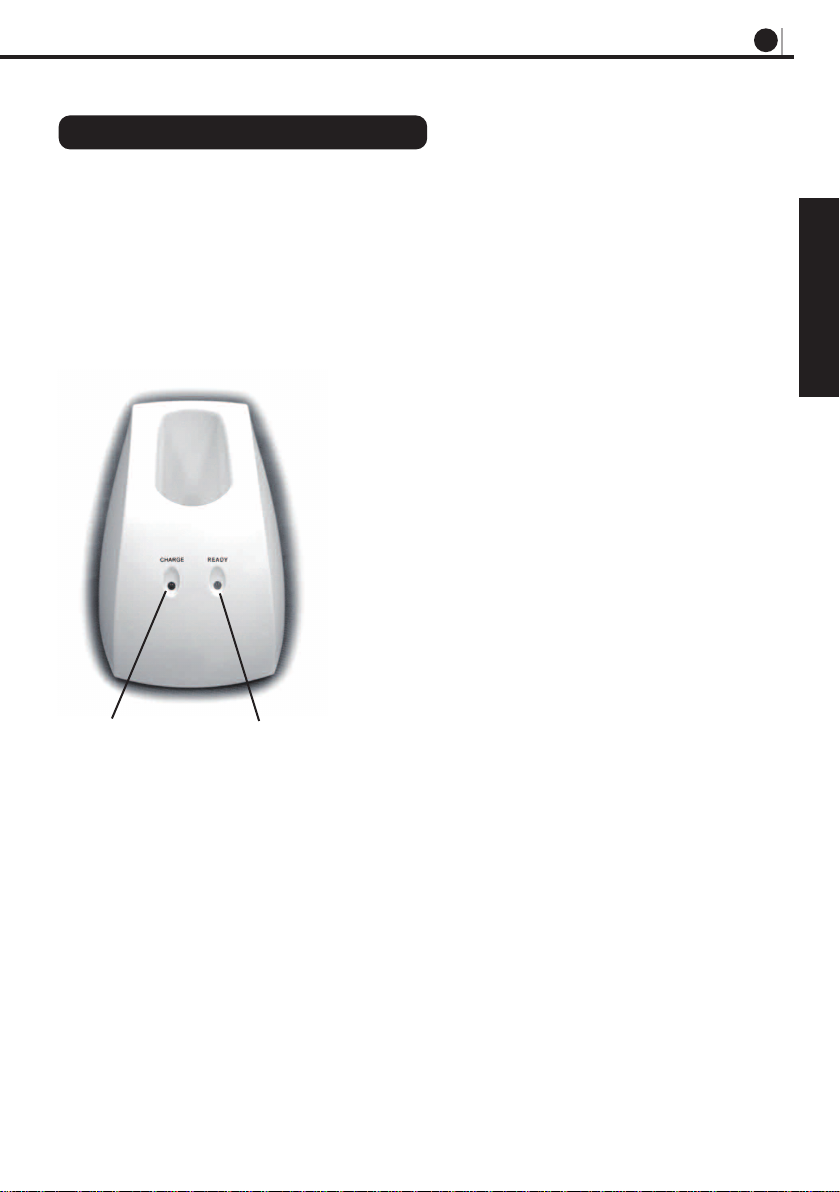

Charge Ready
Current Status Signal Signal
(RED) (GREEN)
Charger is Ready Off On
Charging in Progress On Off
Charging is Finished Off On
Battery is Defective Flash Off
CHARGER SIGNALS :
7
RED
(charge)
GREEN
(ready)
ENGLISH

CAUTION :
In the event of failures or errors please use the following table to identify.
If the error or problem still occurs, please return to the manufacture for repair.
Model Number : BA Ultimate LED, BASE 250
Voltage : AC110V ~ 220V 50/60 Hz
Weight : 154 g (Handpiece) / 110 g (Charger Stand)
Consumption : 5Watt
Light Intensity : >800 mW/cm2
Wavelength : 450 ~ 470 nm (Dominant Range)
DEVICE SPECIFICATIONS :
TROUBLESHOOTING :
8
DESCRIPTIONS
CAUSEFAILURE
No power or time display
even when button
switch is pressed
The handpiece is not
charging when inserted
in the charger
Defect in Li-Ion battery
Defect in main IC board
Defect in LED moduleLED lamp is unable to emit
Poor connection between
charger and power adaptor
The handpiece is inserted
into the charger backward
Defect in charger
Return to the dealer or
manufacturer for repair
Return to the dealer or
manufacturer for repair
Returnto the dealer or
manufacturer for repair
Check the connection
between the charger
and power adaptor
Check the cover page
picture for correct
charging position
Returnto the dealer or
manufacturer for repair
SOLUTION

•Please charge the battery every 2-months even when not in use
•Please recycle the battery.
•Do not dispose in fire to prevent injury or burns.
•Do not short circuit.
•Do not disassemble.
•Do not crush.
•Keep the batter dry.
•Keep away from high temperature
PASS / REPLACE X TIGHTEN T
CHECK V REPAIR ∆ CLEAN C
DISASSEMBLE O TUNE-UP U LUBRICATE L
The first inspection was done on____/____/____/. (dd/mm/yy)
The previous inspection was done on____/____/____. (dd/mm/yy)
MAINTENANCE CHECK IS BEING DONE EVERY_______MONTH
INSTALLATION :
____INSTALLATION SITED ON A FIRM FOUNDATION
____INPUT VOLTAGE IS CORRECT
____GROUND ELECTRICAL SOCKET IS PRESENT
HARDWARE : (DEVICE)
____INDICATOR SIGNALS WHEN POWER IS ON
____ORIGINAL SETTINGS APPLICABLE
____MEMORY FUNCTIONS ARE NORMAL
POWER SUPPLY :
____THE POWER CORD IS IN GOOD CONDITION
EXTERIOR :
____NO SURFACE BREAKAGE
CHECK POINTS :
MANTEINANCE CHECK LIST
WARNING: Li-Ion Battery
9
ENGLISH

INTRODUCCIÓN ..............................................................................1
ADVERTENCIAS...............................................................................1
PRECAUCIONES DE SEGURIDAD..................................................2
PIEZAS Y FUNCIONES....................................................................3
INSTALACIÓN ..................................................................................4
PANEL DE OPERACIONES..............................................................5
SISTEMA DE REFRIGERACIÓN......................................................6
SEÑALES DEL CARGADOR ............................................................7
PROBLEMAS FRECUENTES...........................................................8
ESPECIFICACIONES DEL DISPOSITIVO........................................8
LISTA DE MANTENIMIENTO ...........................................................9
En relación a la discrepancia del producto, causada por el
clima, temperatura y materiales usados, nos reservamos los
derechos de explicación. Las especificaciones están sujetas a
cambios sin necesidad de informar.
Tabla de contenidos
10

No exponga la lámpara a altas temperaturas ni a la luz solar directa.
No mire directamente a la luz sin protección para sus ojos.
Ha adquirido usted una lámpara de fotopolimerización LED (Light Emitting Diode) “BA
Ultimate LED” de alta eficiencia, por favor, preste atención a los siguientes contenidos.
Antes de usar este producto, por favor lea este MANUAL DEL USUARIO cuidadosa y
completamente ya que ofrece detalles sobre el uso correcto de las operaciones, man-
tenimiento, y problemas frecuentes.
Por favor, guarde este manual para futuras referencias.
1. El fabricante no asumirá ninguna responsabilidad sobre ningún mal funcionamiento,
daño, o accidente físico causado por modificación, mantenimiento, o reparación, por
personal técnico no autorizado.
2. El fabricante no asumirá ninguna responsabilidad sobre mal funcionamiento, daño o,
accidente físico causado en conjunción con otros productos regulares.
3. El fabricante no asumirá ninguna responsabilidad sobre mal funcionamiento, daño, o
accidente físico si es causado por extraer, modificar o reparar componentes no facilita-
dos por el fabricante.
4. El fabricante no asumirá ninguna responsabilidad sobre mal funcionamiento, daño, o
accidente físico causado por una operación inadecuada que se contradiga con el man-
ual de instrucciones.
5. El fabricante no asumirá ninguna responsabilidad sobre mal funcionamiento, daño, o
accidente físico causado por modificaciones inapropiadas en las fuentes de energía, el
lugar de instalación o cualquier otra condición de seguridad de operación como se
define en este manual.
ADVERTENCIAS :
INTRODUCCIÓN :
PRECAUCIÓN :
11
ESPAÑOL

12
Por favor, siga paso a paso las instrucciones en este manual para una operación cor-
recta y segura del dispositivo. Siga con especial atención los apartados en que se indi-
can las precauciones a tomar, cuando sean aplicables.
a) PELIGRO
•Este mensaje aparece cuando la operación puede causar daños severos si
no se siguen correctamente las instrucciones .
b) AVISO
•Este mensaje aparece cuando la operación puede causar serios daños al dis-
positivo o a otros aparatos.
c) PRECAUCIÓN
•Este mensaje aparece cuando la operación puede causar daños ligeros a
otros objetos o al operador si no se realiza correctamente.
d) IMPORTANTE
•Este mensaje aparece cuando la operación conlleva el riesgo de dañar el
aparato si no se realiza correctamente.
Esterilización de la punta de fibra óptica:
Antes del primer uso y después de la operación con cada paciente, la punta de esteril-
ización debe ser desinfectada o esterilizada. Se sugiere usar un autoclave a 134°C para
el mejor resultado. El tiempo de esterilización a 134°Cdebería ser 5 minutos.
Nota: Por favor,desconecte la punta de fibra óptica (naranja) de la pieza de mano y
esterilizela aparte.
Limpieza del Producto:
Si hay suciedad en la superficie del panel de control o en la pieza de mano, por favor,
use un paño para limpiarla. Lo puede limpiar también con un agente limpiador neutro.
Nota: Nunca use disolvente o aceite volátil para limpiar la fibra óptica.
PRECAUCIONES DE SEGURIDAD :

13
PARTE A. La pieza de mano LED :
(1) Botón TIME (Power on)
(2) Botón START/STOP
(3) Fibra óptica (8 mm)
(4) Carcasa del cuerpo
(5) Cono anti deslumbramiento
(6) Toma de carga
PARTE B. El cargador :
(1) Base para el cargador (2) Cargador (9V)
PARTES Y FUNCIONES
(5)
(3) (4)
(1) (2) (6)
ESPAÑOL

14
** Por favor, siga las instrucciones de abajo cuidadosamente para asegurar el correcto
funcionamiento del dispositivo.
1. Inserte la punta de fibra óptica en la pieza de mano y asegúrese de que está conectada
correctamente (2mm de la fibra óptica color metalizado continuarán siendo visibles).
2. Coloque el cono antideslumbrante en la salida de la fibra óptica y ajústelo a la posición
preferida por el dentista.
3. Conecte el adaptador DC a la base cargador y conecte el enchufe a la corriente
eléctrica.
** NOTA: Asegúrese de que la luz ROJA está encendida y que inmediatamente cam-
bia a verde en este punto.
4. Coloque la pieza de mano en el cargador para comenzar la carga inicial.
(Como se muestra en el dibujo de abajo)
INSTALACIÓN GENERAL :
** IMPORTANTE :
>Asegúrese de cargar la pieza al menos 5 horas,
antes del primer uso. Esto alargará la vida de la
batería.
>Cuando la energía de la batería se esté agotan-
do, una alarma sonora en forma de continuos
"beeps" le recordará que debe recargarla.

15
(A) TIEMPO (Encendido) :
>Función 1 : Pulse una vez el botón “TIME” para cambiar al panel de operaciones.
El display digital mostrará el tiempo de polimerización del anterior ciclo de trabajo.
>Función 2 : Mantenga pulsado el
botón hasta que los números del display
se enciendan para cambiar el tiempo de
polimerización requerido. Pulsando el
botón “TIME” el tiempo se incrementa
en 2 segundos. Si ha alcanzado el tiem-
po requerido, pulse “START/STOP” para
confirmar.El máximo tiempo predefinido
es 30 segundos, después de esto el dis-
play empieza otra vez en 2 segundos.
IMPORTANTE :
** Este dispositivo se apagará automáticamente “off” después de permanecer inactivo
25 segundos. El usuario puede pulsar de nuevo el botón “TIME” para volverlo a activar.
PANEL DE OPERACIONES :
(B) (A)
ESPAÑOL

16
(B) START / STOP :
>Pulse una vez para comenzar o parar el ciclo de polimerización con la cuenta atrás en
el display. Los últimos 3 segundos también suenan como un “Beep” e indican que el
ciclo está a punto de terminar.
La BA Ultimate LED está equipada con un sistema especial de auto-refrigeración, que
apaga completamente el panel de control después de funcionar 10 ciclos de polimer-
ización completos (de 30 segundos) para prevenir el sobrecalentamiento.
La máquina debe permanecer apagada "off" al menos 6 minutos para permitir una
refrigeración completa.
Cuando se requieran repetidos ciclos de polimerización, por favor, asegúrese de reducir
el tiempo "time" para cada ciclo.
LA BA Ultimate LED NO SIRVE PARA BLANQUEAMIENTOS
SISTEMA DE REFRIGERACIÓN :

17
** Por favor, recuerde las señales de diferentes colores que indican el estado actual de
carga, para cargar o recargar la pieza de mano LED.
Carga Preparado
Situación actual Señal Señal
(ROJO) (VERDE)
Cargador preparado Off On
Carga en proceso On Off
Carga finalizada Off On
Batería defectuosa Flash Off
SEÑALES DEL CARGADOR:
ROJO
(carga)
VERDE
(listo)
ESPAÑOL

18
PRECAUCIÓN :
Cuando haya fallos o errores, por favor use la siguiente tabla para intentar solucionarlo. Si el dis-
positivo sigue dando problemas, por favor envíese de vuelta al fabricante para su reparación.
Número de Modelo : BA Ultimate LED, BASE 250
Voltaje : AC110V~220V 50/60Hz
Peso : 154 g (Pieza de mano)/110 g (Cargador)
Consumo : 5Watt
Intensidad de Luz : >800 mW/cm2
Longitud de onda : 450~470 nm (Rango dominante)
ESPECIFICACIONES DEL DISPOSITIVO:
PROBLEMAS FRECUENTES :
DESCRIPCIÓN
CAUSAFALLO
No hay señal de corriente
oen el display cuando el
botón TIME está pulsado
La pieza no se carga
cuando se inserta
en el cargador
Defecto en la batería Li-Ion
Defecto en la placa IC
Defecto en módulo LEDLa lámpara LED no luce
Conexión pobre entre
cargador y adaptador
de corriente
La pieza está mal
insertada en el cargador
Defecto en el cargador
Devuélvalo al vendedor
ofabricante para reparar
Devuélvalo al vendedor
ofabricante para reparar
Devuélvalo al vendedor
ofabricante para reparar
Compruebe la conexión
entre cargador y adaptador
de corriente
Compruebe los dibujos
para ver la posición
de carga correcta
Devuélvalo al vendedor
ofabricante para reparar
SOLUCIÓN
