BTL6-V11V-M _ _ _ _ -A1-S115
Betriebsanleitung
deutsch

3deutsch
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund
1 Benutzerhinweise 4
1.1 Gültigkeit 4
1.2 Verwendete Symbole und Konventionen 4
1.3 Lieferumfang 4
1.4 Zulassungen und Kennzeichnungen 4
1.5 Verwendete Abkürzungen 4
2 Sicherheit 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Allgemeines zur Sicherheit des Wegmesssystems 5
2.3 Bedeutung der Warnhinweise 5
2.4 Entsorgung 5
3 Aufbau und Funktion 6
3.1 Aufbau 6
3.2 Funktion 6
4 Einbau und Anschluss 7
4.1 Wegaufnehmer einbauen 7
4.2 Elektrischer Anschluss 8
4.3 Schirmung und Kabelverlegung 8
5 Inbetriebnahme 9
5.1 System in Betrieb nehmen 9
5.2 Hinweise zum Betrieb 9
6 Geräteprofil 10
6.1 Geräteprofil 10
6.1.1 Memory Address Space Mapping 10

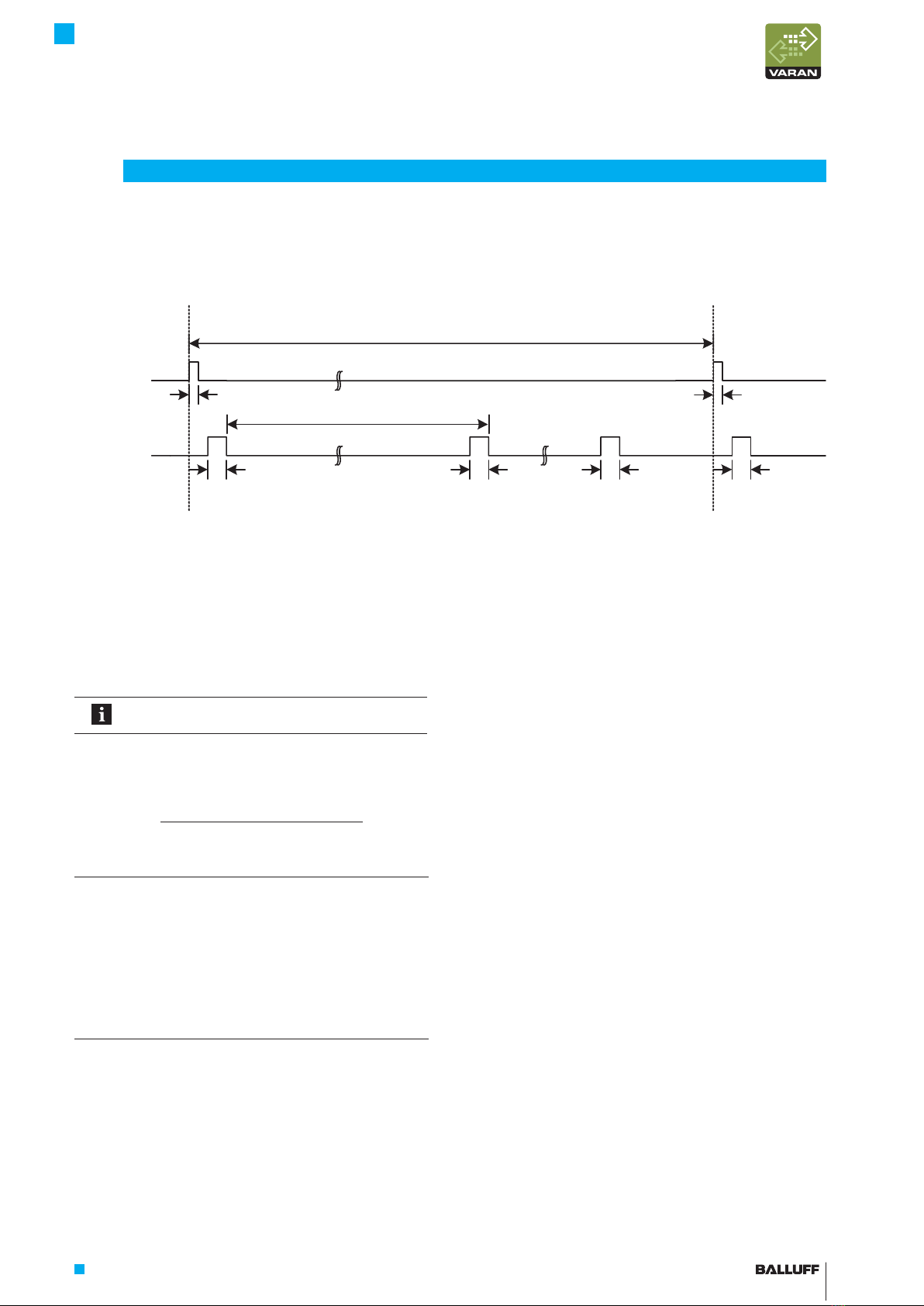

6.2 Positionsmessung mit dem Balluff BTL6‑V11V‑... 11
7 Technische Daten 12
7.1 Genauigkeit 12
7.2 Umgebungsbedingungen 12
7.3 Spannungsversorgung 12
7.4 Eingänge/Ausgänge 12
7.5 Maße, Gewichte 12
8 Zubehör 13
8.1 Positionsgeber 13

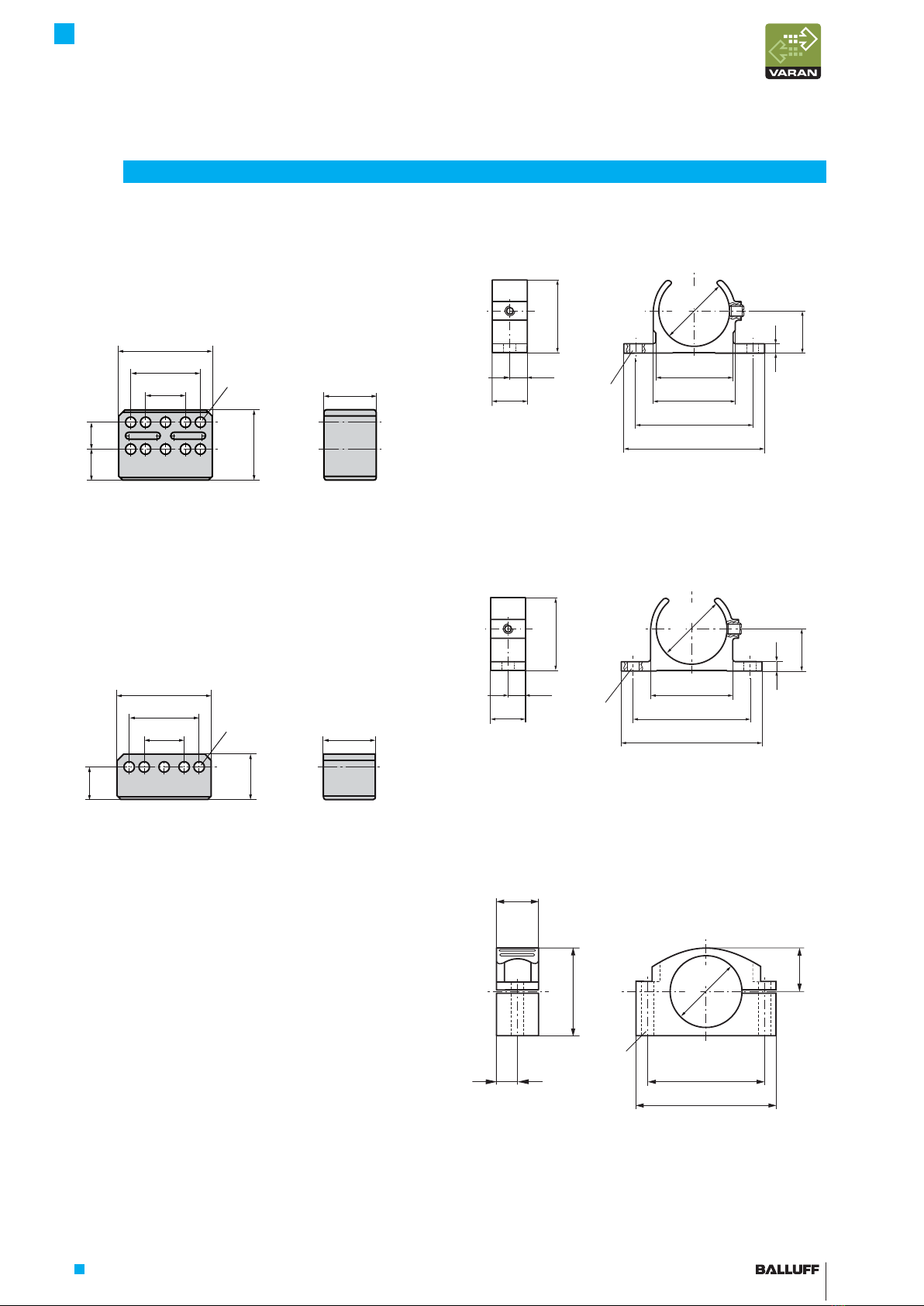

8.2 Befestigungsklammern/‑schelle 13
8.3 Steckverbinder 14
9 Typenschlüssel 15
10 Anhang 16
10.1 Umrechnung Längeneinheiten 16
10.2 Typenschild 16

4deutsch
1.1 Gültigkeit
Diese Anleitung beschreibt Aufbau, Funktion und Einstell-
möglichkeiten des Micropulse Wegaufnehmers BTL6 mit
VARAN-Schnittstelle. Sie gilt für die Typen
BTL6‑V11V‑M_ _ _ _ ‑A1‑S115 (siehe Typenschlüssel auf
Seite15).
Die Anleitung richtet sich an qualifizierte Fachkräfte. Lesen
Sie diese Anleitung, bevor Sie den Wegaufnehmer installie-
ren und betreiben.
1.2 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine
Hinweise.
1.3 Lieferumfang
– Wegaufnehmer BTL6
– Kurzanleitung
Die Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und deshalb gesondert zu
bestellen.
1.4 Zulassungen und Kennzeichnungen
UL-Zulassung
File No.
E227256
US‑Patent 5923164
Das US-Patent wurde in Verbindung mit diesem Produkt
erteilt.
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
EU-Richtlinie 2004/108/EG (EMV-Richt-
linie) entsprechen.
Der Wegaufnehmer erfüllt die Anforderungen der folgenden
Fachgrundnormen:
– EN61000-6-1 (Störfestigkeit)
– EN61000-6-2 (Störfestigkeit)
– EN61000-6-3 (Emission)
– EN61000-6-4 (Emission)
und folgender Produktnorm:
– EN61326-2-3
Emissionsprüfungen:
– Funkstörstrahlung
EN55016-2-3 (Industrie- und Wohnbereich)
Störfestigkeitsprüfungen:
– Statische Elektrizität (ESD)
EN61000-4-2 Schärfegrad 3
– Elektromagnetische Felder (RFI)
EN61000-4-3 Schärfegrad 3
– Schnelle transiente Störimpulse
(Burst)
EN61000-4-4 Schärfegrad 3
– Stoßspannungen (Surge)
EN61000-4-5 Schärfegrad 2
– Leitungsgeführte Störgrößen,
induziert durch hochfrequente
Felder
EN61000-4-6 Schärfegrad 3
– Magnetfelder
EN61000-4-8 Schärfegrad 4
Nähere Informationen zu Richtlinien, Zulas-
sungen und Normen sind in der Konformitätser-
klärung aufgeführt.
1.5 Verwendete Abkürzungen
DO Data Object
VARAN Versatile Automation Random Access Network,
auf der Ethernet-Technik basierendes Bus-
system
1 Benutzerhinweise
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

5deutsch
2.1 Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer bildet zusammen mit einer
Maschinensteuerung (z.B. SPS) ein Wegmesssystem. Er
wird zu seiner Verwendung in eine Maschine oder Anlage
eingebaut. Die einwandfreie Funktion gemäß den Angaben
in den technischen Daten wird nur mit original BALLUFF-
Zubehör zugesichert, die Verwendung anderer Komponen-
ten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
2.2 Allgemeines zur Sicherheit des
Wegmesssystems
Die Installation und die Inbetriebnahme darf nur durch
geschulte Fachkräfte mit grundlegenden elektrischen
Kenntnissen erfolgen.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbil-
dung, seiner Kenntnisse und Erfahrungen sowie seiner
Kenntnisse der einschlägigen Bestimmungen die ihm
übertragenen Arbeiten beurteilen, mögliche Gefahren
erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine
Gefahren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
2.3 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
2.4 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
2 Sicherheit
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

6deutsch
Bild 3-1:
~60 ~60 60
50
Ø 5.5
Ø 30
18
37
55-4
M12x1
732)
21
732)
~250 ~250
Nut
1) nicht im Lieferumfang enthalten
2) nicht nutzbarer Bereich
Befestigungsschelle1)
BTL6-A-MF03-K-50
Positionsgeber BTL6-A-3801-21)
Nennlänge
= Messbereich
Wegaufnehmer BTL6..., Aufbau
3.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist
über eine Steckverbindung ausgeführt (siehe Typenschlüssel
auf Seite15).
BTL‑Gehäuse: Aluminiumgehäuse, in dem sich die
Auswerteelektronik befindet.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör auf Seite13).
Nennlänge: Um den Wegaufnehmer optimal an die
Anwendung anzupassen, sind folgende Nennlängen
lieferbar:
Nennlänge Stufung
50...4012 25 mm
Weitere Nennlängen: 130, 160, 230 und 360 mm
(entsprechend der Standardlängen von potentiometrischen
Sensoren)
3.2 Funktion
Im Wegaufnehmer BTL6 befindet sich der Wellenleiter,
geschützt durch ein Aluminiumgehäuse. Entlang des
Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber ist mit dem Anlagenbauteil verbunden,
dessen Position bestimmt werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im
Wellenleiter aus, die durch Magnetostriktion entsteht und
mit Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in einer Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt.
Diese Information wird über die VARAN Schnittstelle
übertragen. VARAN ist ein industrielles Bussystem, das auf
der physikalischen Schicht des Ethernets basiert (siehe
3 Aufbau und Funktion
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 7deutsch
4.1 Wegaufnehmer einbauen
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
►Es ist darauf zu achten, dass keine starken elekt-
rischen oder magnetischen Felder in unmittelbarer
Nähe des Wegaufnehmers auftreten.
►Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Beim Einbau des Positionsgebers ist zu beachten:
– Um die Genauigkeit des Wegmesssystems zu gewähr-
leisten, wird der Positionsgeber mit nichtmagnetisier-
baren Schrauben (Edelstahl, Messing, Aluminium) am
bewegten Maschinenteil befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum Wegaufnehmer verlaufenden
Bahn führen.
– Der Abstand A zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10 mm betragen (siehe Bild4-1, Bild4-2).
– Für den Abstand B zwischen Positionsgeber und
Wegaufnehmer und für den Mittenversatz C (siehe
Bild4-1, Bild 4-2) sind folgende Werte einzuhalten:
Typ der Positionsgeber Abstand B Versatz C
BTL6-A-3800-2 4...8mm1) ± 5mm
BTL6-A-3801-2 4...8mm1) ± 5mm
1) Für optimale Messergebnisse wird ein Abstand B von 6...8mm
empfohlen.
Tab. 4-1: Abstand und Versatz für Positionsgeber (siehe Bild4-1,
Bild4-2)
– Bei Verwendung mehrerer Positionsgeber ist zwischen
diesen ein Mindestabstand von 65mm einzuhalten
(siehe Bild4-3).
Der Wegaufnehmer wird mit Befestigungsklammern oder
-schellen (jeweils Zubehör) auf einer ebenen Fläche der
Maschine montiert. Die Einbaulage ist beliebig. Für die
Lage der Klammern bzw. Schellen sind die empfohlenen
Abstände zu beachten (siehe Bild3-1 auf Seite6).
1. Wegaufnehmer in die Befestigungsklammern bzw.
-schellen führen.
2. Nut des Wegaufnehmers in Richtung Positionsgeber
ausrichten!
3. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
bzw. Schellen mit max. 4 Nm festziehen).
4. Postionsgeber (Zubehör) einbauen.
Die Orientierung des BTL überprüfen.
Zeigt die Nut nicht in Richtung Positionsgeber,
müssen die Befestigungsschrauben gelöst und
die Schritte 2-3 wiederholt werden.
Bild 4-1:
C
55-4 10.8
21 A28
16
37.6
Ø 4.2
B
5
28.2
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 4-2:
C
55-4 5
21 A
B18
28
16
37.6
Ø 4.2
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
Bild 4-3:
≥ 65 mm
Mindestabstand bei Verwendung mehrerer Positionsgeber
4 Einbau und Anschluss
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

8deutsch
4Einbau und Anschluss (Fortsetzung)
4.2 Elektrischer Anschluss
Der Anschluss des BTL erfolgt über eine S115 Steckver-
bindung (siehe Zubehör auf Seite14).
PIN Farbe Schnittstelle
BTL6‑V11V‑...
1 — — nicht belegt1)
2 OG/WH orange/weiß Tx+
3 OG orange Tx-
4 — — nicht belegt1)
5 GN/WH grün/weiß Rx+
6 BU blau GND2)
7 BN braun +24 V
8 GN grün Rx-
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungsspannung und EMV-GND.
Tab. 4-2: Pinbelegung Steckverbinder S115
Bild 4-4: Pinbelegung Steckverbinder S115 (Draufsicht auf Stecker
am Wegaufnehmer)
4.3 Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten,
Bedeckung mindestens85%.
– Schirm im Steckverbinder mit dem Steckergehäuse
flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers zu
starken externen Magnetfeldern achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und
Stromversorgung nicht in der Nähe von Starkstromleitungen
verlegen (induktive Einstreuungen möglich).
Kabellänge
Bei Verwendung von CAT5e-Kabel beträgt die maximale
Kabellänge 100 m.
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 9deutsch
5.1 System in Betrieb nehmen
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrichtung
Teil eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen
(insbesondere nach dem Austausch des
Wegaufnehmers).
5.2 Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
5 Inbetriebnahme
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

10 deutsch
6.1 Geräteprofil
Der VARAN Bus ist ein industrielles Echtzeit-Bussystem,
das auf der IEEE 802.3 100TX Standard Ethernet-Techno-
logie basiert.
6.1.1 Memory Address Space Mapping
Die Register sind folgenden Speicherplätzen zugeordnet:
Adresse (hex) Beschreibung Größe (Byte) Format Dimension Zugriff Typ Reset
0000 Status
Bit 0: Error
Bit 1: Busy
Bit 3...2: Reserved
Bit 6...4: Stop detected
Bit 7: Stop overflow
Bit 31...6: Reserved
4 bit r 0
0004 Result position 1 4 dword inc r 0
0008 Result position 2 4 dword inc r 0
000C Result position 3 4 dword inc r 0
0010 Result position 4 4 dword inc r 0
003C Config
Bit 2...0: Num of magnets
Bit 31...3: Reserved
4 bit r/w 1
Tab. 6-1: Speicherzuordnung
Beschreibung des Statusregisters:
– Error: Dieses Bit ist gesetzt, wenn die erfasste Anzahl
an Stops kleiner ist als die Anzahl der Positionsgeber,
die im Config-Register eingetragen ist.
– Busy: Dieses Bit ist immer 0.
– Stop detected: Dieses Bitfeld zeigt die Anzahl an
Positionsgebern. „001“ bedeutet z. B., dass 1 Stop
erfasst wurde.
– Stop overflow: Dieses Bit ist gesetzt, wenn die erfasste
Anzahl an Stops größer ist als die Anzahl der Positions-
geber, die im Config-Register eingetragen ist.
– Reservierte Bits (Bit 2, Bit 3) im LSB sind immer 0.
6 Geräteprofil
Beschreibung des Config Registers:
– Num of magnets: Dieses Bitfeld muss auf die Anzahl
der Positionsgeber eingestellt werden, die am BTL
installiert sind. „001“ bedeutet z. B., dass 1 Positions-
geber installiert wurde.
Der Default-Wert ist 1 Positionsgeber. Das Maximum
kann aus dem Calibration Data DO ausgelesen werden
(siehe Konfigurationsanleitung).
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 11deutsch
6.2 Positionsmessung mit dem Balluff
BTL6‑V11V‑...
Bild 6-1:
INIT-FRAME TF
TI
TStart TStart TStop TStop N
TI
PLL_Sync_out
START/STOP
TPositionsgeber
Grundsignale bei der Positionsmessung
Bild 6-1 zeigt die Grundsignale der Positionsmessung. Der
Messzyklus beginnt mit PLL-Sync_out1), das den Startim-
puls generiert. Gemessen wird zwischen der fallenden
Flanke des Startimpulses und der fallenden Flanke des
entsprechenden Stopp-Impulses (siehe Bild 6-1).
Die Zeit TPositionsgeber ist im Result Position Register verfügbar
(siehe Memory Address Space Mapping auf Seite 10).
Das PLL_Sync_out Zeitintervall muss bei der
Inbetriebnahme vom Benutzer festgelegt werden.
Die Position des Positionsgebers kann mit folgender
Formel berechnet werden:
PPositionsgeber = (RPositionsgeber – Offset) x Multiplier
Divisor
PPositionsgeber Die aktuelle Position des Positionsgebers
inµm
RPostionsgeber Werte für die aktuelle Position des Positions-
gebers in Inkrement (Beispiel: Result posi-
tion 1 für Positionsgeber 1)
Offset Nullpositions-Offset in Inkrement1)
Multiplier Länge des BTL in µm1)
Divisor Länge des BTL in Inkrement1)
1) Siehe Konfigurationsanleitung, Calibration Data
6Geräteprofil (Fortsetzung)
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

12 deutsch
7.1 Genauigkeit
Die Angaben sind typische Werte bei DC 24 V, Raumtem-
peratur und einer Nennlänge von 500 mm in Verbindung
mit dem Positionsgeber BTL6-A-3800-2 oder
BTL6-A-3801-2.
Das BTL ist sofort betriebsbereit, die volle Genauigkeit wird
nach der Warmlaufphase erreicht.
Bei Sonderausführungen können andere
technische Daten gelten.
Sonderausführungen sind durch -SA auf dem
Typenschild gekennzeichnet.
Auflösung < 15 µm
Wiederholgenauigkeit, typisch < 20 µm
Messwertrate
abhängig von der Nennlänge 250 µs bis 3,5 ms
bei Nennlänge = 500mm ≥ 0,5 ms
Linearitätsabweichung bei
Nennlänge ≤ 500 mm ±200 µm
Nennlänge > 500 mm ±0,04 % FS
Temperaturkoeffizient
(Nennlänge = 500 mm, Positi-
onsgeber in der Mitte des Mess-
bereichs)
≤ 20 ppm/K
7.2 Umgebungsbedingungen
Betriebstemperatur 0 °C bis +70 °C
Lagertemperatur −40 °C bis +100 °C
Luftfeuchtigkeit < 90 %, nicht betauend
Schockbelastung
nach EN 60068-2-271)
50 g/6 ms
Dauerschock
nach EN 60068-2-291)
50 g/2 ms
Vibration
nach EN 60068-2-61)
12 g, 10 bis 2000 Hz
Schutzart nach IEC 60529
in verschraubtem Zustand
IP67
7.3 Spannungsversorgung
Spannung stabilisiert2) 20 bis 28VDC
Restwelligkeit ≤ 0,5 Vss
Stromaufnahme
(bei 24 V DC)
≤ 75 mA
Einschaltspitzenstrom ≤ 4 A/0,5 ms
Verpolungsschutz bis 36 V
Überspannungsschutz bis 36 V (nur Versorgungs-
leitungen!)
Spannungsfestigkeit
GND gegen Gehäuse
500 V DC
7.4 Eingänge/Ausgänge
Kurzschlussfestigkeit Signalleitung gegen GND
7.5 Maße, Gewichte
Durchmesser Gehäuse 30 mm
Nennlänge ≤ 4012 mm
Gewicht (längenabhängig) ca. 1 kg/m
Material Gehäuse Aluminium, eloxiert
1) Einzelbestimmung nach Balluff-Werknorm
2) Für : Der Wegaufnehmer muss extern über einen energiebegrenz-
ten Stromkreis gemäß UL61010-1 oder eine Stromquelle begrenzter
Leistung gemäß UL60950-1 oder ein Netzteil der Schutzklasse 2 gemäß
UL1310 bzw. UL1585 angeschlossen werden.
7 Technische Daten
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 13deutsch
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
8.1 Positionsgeber
BTL6‑A‑3800‑2
21
10.813
28.2
28
16
37.6
Ø 4.2
Bild 8-1: Einbaumaße Positionsgeber BTL6-A-3800-2
Gewicht: ca. 30 g
Gehäuse: Kunststoff
Betriebstemperatur: −40 °C bis +85 °C
BTL6‑A‑3801‑2
28
16 21
37.6
Ø 4.2
18
13
Bild 8-2: Einbaumaße Positionsgeber BTL6-A-3801-2
Gewicht: ca. 25 g
Gehäuse: Kunststoff
Betriebstemperatur: −40 °C bis +85 °C
8.2 Befestigungsklammern/‑schelle
BTL6‑A‑MF01‑A‑43
15 Ø 3.7
30
18
7.5
3
57
42.7
35
32
Ø 30
Bild 8-3: Befestigungsklammer BTL6-A-MF01-A-43
Material: Aluminium, eloxiert
BTL6‑A‑MF01‑A‑50
Ø 5.5
60
50
35
15
30
18
7.5
3
Ø 30
Bild 8-4: Befestigungsklammer BTL6-A-MF01-A-50
Material: Aluminium, eloxiert
BTL6‑A‑MF03‑K‑50
Ø 5.5
18
9
37
60
50
18
Ø 30
Bild 8-5: Befestigungsschelle BTL6-A-MF03-K-50
Material: Kunststoff
8 Zubehör
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

14 deutsch
8.3 Steckverbinder
Informationen zur Pinbelegung siehe Tabelle 4-2
auf Seite 8.
BCC M488‑0000‑1A‑000‑43x834‑000
– Steckverbinder gewinkelt, frei konfektionierbar
– M12, 8-polig
Bild 8-6: Steckverbinder BCC M488-0000-1A-000-43x834-000
BCC M478‑0000‑1A‑000‑43x834‑000
– Steckverbinder gerade, frei konfektionierbar
– M12, 8-polig
Bild 8-7: Steckverbinder BCC M478-0000-1A-000-43x834-000
8Zubehör (Fortsetzung)
1
2
3
4
5
6
7
8
1
23
4
5
6
7
8
Draufsicht auf Buchse
Draufsicht auf
Buchse
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 15deutsch
BTL6 ‑ V 1 1 V ‑ M0500 ‑ A1 ‑ S115
Wegaufnehmer Micropulse
Ethernet-Schnittstelle
Versorgungsspannung
1 = 20 bis 28 V DC
Anzahl Positionsgeber
1 = 1 Positionsgeber (Default)
Ethernet-Schnittstellentyp
V = VARAN
Nennlänge (4-stellig)
M0500 = metrische Angabe in mm, Nennlänge 500 mm
Bauform
A1 = Profilgehäuse, Durchmesser 30 mm
Elektrischer Anschluss
S115 Steckverbinder S115, M12, 8-polig
9 Typenschlüssel
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

16 deutsch
10.1 Umrechnung Längeneinheiten
1 mm = 0,03937008 inch
mm inch
1 0,03937008
2 0,07874016
3 0,11811024
4 0,15748031
5 0,19685039
6 0,23622047
7 0,27559055
8 0,31496063
9 0,35433071
10 0,393700787
Tab. 10-1: Umrechnungstabelle mm-inch
1 inch = 25,4 mm
inch mm
1 25,4
2 50,8
3 76,2
4 101,6
5 127
6 152,4
7 177,8
8 203,2
9 228,6
10 254
Tab. 10-2: Umrechnungstabelle inch-mm
10 Anhang
10.2 Typenschild
Bild 10-1: Typenschild BTL6
1) Bestellcode
2) Typ
3) Seriennummer
1)
3)
2)
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com
Nr. 865063-726 D .01.114022 .Ausgabe 1112; Änderungen vorbehalten. Ersetzt Ausgabe 0810.
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]

BTL6-V11V-M _ _ _ _ -A1-S115
User's Guide
english

www.balluff.com

www.balluff.com 3english
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT Transducer in round profile housing
1 Notes to the user 4
1.1 Validity 4
1.2 Symbols and conventions 4
1.3 Scope of delivery 4
1.4 Approvals and markings 4
1.5 Abbreviations 4
2 Safety 5
2.1 Intended use 5
2.2 General safety notes for the position measuring system 5
2.3 Explanation of the warnings 5
2.4 Disposal 5
3 Construction and function 6
3.1 Construction 6
3.2 Function 6
4 Installation and connection 7
4.1 Installing the transducer 7
4.2 Electrical connection 8
4.3 Shielding and cable routing 8
5 Startup 9
5.1 Starting up the system 9
5.2 Operating notes 9
6 Device profile 10
6.1 Device profile 10
6.1.1 Memory address space mapping 10
6.2 Position sensing with the Balluff BTL6‑V11V‑... 11
7 Technical data 12
7.1 Accuracy 12
7.2 Ambient conditions 12
7.3 Supply voltage 12
7.4 Inputs/outputs 12
7.5 Dimensions, weights 12
8 Accessories 13
8.1 Magnet 13
8.2 Mounting clamps/bracket 13
8.3 Connectors 14
9 Ordering code 15
10 Appendix 16
10.1 Converting units of length 16
10.2 Part label 16

4english
1.1 Validity
This guide describes the construction, function and setup
options for the BTL6 Micropulse Transducer with VARAN
interface. It applies to types
BTL6‑V11V‑M_ _ _ _ ‑A1‑S115 (see Type code
breakdown on page15).
The guide is intended for qualified technical personnel.
Read this guide before installing and operating the
transducer.
1.2 Symbols and conventions
Individual instructions are indicated by a preceding
triangle.
►Instruction 1
Action sequences are numbered consecutively:
1. Instruction 1
2. Instruction 2
Note, tip
This symbol indicates general notes.
1.3 Scope of delivery
– BTL6 transducer
– Condensed guide
The magnets are available in various models
and must be ordered separately.
1.4 Approvals and markings
UL approval
File no.
E227256
US Patent 5923164
The US patent was awarded in connection with this
product.
The CE Mark verifies that our products
meet the requirements of EU Directive
2004/108/EC (EMC Directive).
The transducer meets the requirements of the following
generic standards:
– EN61000-6-1 (noise immunity)
– EN61000-6-2 (noise immunity)
– EN61000-6-3 (emission)
– EN61000-6-4 (emission)
and the following product standard:
– EN61326-2-3
Emission tests:
– RF emission
EN55016-2-3 (industrial and residential areas)
Noise immunity tests:
– Static electricity (ESD)
EN 61000-4-2 Severity level 3
– Electromagnetic fields (RFI)
EN 61000-4-3 Severity level 3
– Electrical fast transients (burst)
EN 61000-4-4 Severity level 3
– Surge
EN 61000-4-5 Severity level 2
– Conducted interference induced
by high-frequency fields
EN 61000-4-6 Severity level 3
– Magnetic fields
EN 61000-4-8 Severity level 4
More detailed information on the guidelines,
approvals, and standards is included in the
declaration of conformity.
1.5 Abbreviations
DO Data object
VARAN Versatile Automation Random Access Network,
on a bus system based on Ethernet technology
1 Notes to the user
BTL6-V11V-M _ _ _ _ -A1-S115
Micropulse AT Transducer in round profile housing
