Micropulse Wegaufnehmer im Profilgehäuse flach
1 Benutzerhinweise 4
1.1 Gültigkeit 4
1.2 Verwendete Symbole und Konventionen 4
1.3 Lieferumfang 4
1.4 Download weiterer Anleitungen 4
1.5 Zulassungen und Kennzeichnungen 4
1.6 Verwendete Abkürzungen 4
2 Sicherheit 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Allgemeines zur Sicherheit des Wegmesssystems 5
2.3 Bedeutung der Warnhinweise 5
2.4 Entsorgung 5
3 Aufbau und Funktion 6
3.1 Aufbau 6
3.2 Funktion 6
3.3 LED Anzeige 6
4 Einbau und Anschluss 7
4.1 Wegaufnehmer einbauen 7
4.2 Mehrere Positionsgber 7
4.3 Geführte Positionsgeber 7
4.4 Freie Positionsgeber 8
4.5 Elektrischer Anschluss 9
4.6 Schirmung und Kabelverlegung 9
5 Inbetriebnahme 10
5.1 System in Betrieb nehmen 10
5.2 Hinweise zum Betrieb 10
6 Technische Daten 11
6.1 Genauigkeit 11
6.2 Umgebungsbedingungen 11
6.3 Spannungsversorgung 11
6.4 Eingänge/Ausgänge 11
6.5 Maße, Gewichte 11
7 Zubehör 12
7.1 Freie Positionsgeber 12
7.2 Geführte Positionsgeber 13
7.3 Gelenkstange BTL2-GS10-____-A 13
7.4 Steckverbinder 13
8 Typenschlüssel 14
9 Anhang 15
9.1 Umrechnung Längeneinheiten 15
9.2 Typenschild 15

4deutsch
1.1 Gültigkeit
Diese Anleitung beschreibt Aufbau, Funktion und Einstell-
möglichkeiten des Micropulse Wegaufnehmers BTL6 mit
VARAN-Schnittstelle. Sie gilt für die Typen
BTL6-V5_V-M_ _ _ _-PF-S115 (siehe Typenschlüssel
auf
Seite14 ).
Die Anleitung richtet sich an qualifizierte Fachkräfte. Lesen
Sie diese Anleitung, bevor Sie den Wegaufnehmer installie-
ren und betreiben.
1.2 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine
Hinweise.
1.3 Lieferumfang
– Wegaufnehmer BTL6
– Befestigungsklammern mit Isolierhülsen und
Schrauben
– Kurzanleitung
Die Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und deshalb gesondert zu
bestellen.
1.4 Download weiterer Anleitungen
Der VARAN Bus ist ein industrielles Echtzeit-Bussystem,
das auf der IEEE 802.3 100TX Standard Ethernet-Techno-
logie basiert. Ausführliche Informationen zur Konfiguration
finden Sie in der Konfigurationsanleitung.
Eine ausführliche Konfigurationsanleitung erhalten
Sie im Internet unter www.balluff.com.
1.5 Zulassungen und Kennzeichnungen
UL-Zulassung
File No.
E227256
US-Patent 5923164
Das US-Patent wurde in Verbindung mit diesem Produkt
erteilt.
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
Der Wegaufnehmer erfüllt die Anforderungen der folgenden
Produktnorm:
– EN61326-2-3 (Störfestigkeit und Emission)
Emissionsprüfungen:
– Funkstörstrahlung
EN55011
Störfestigkeitsprüfungen:
– Statische Elektrizität (ESD)
EN61000-4-2 Schärfegrad 3
– Elektromagnetische Felder (RFI)
EN61000-4-3 Schärfegrad 3
– Schnelle transiente Störimpulse
(Burst)
EN61000-4-4 Schärfegrad 3
– Stoßspannungen (Surge)
EN61000-4-5 Schärfegrad 2
– Leitungsgeführte Störgrößen,
induziert durch hochfrequente
Felder
EN61000-4-6 Schärfegrad 3
– Magnetfelder
EN61000-4-8 Schärfegrad 4
Nähere Informationen zu Richtlinien, Zulassun-
gen und Normen sind in der Konformitätserklä-
rung aufgeführt.
1.6 Verwendete Abkürzungen
DO Data Object
VARAN Versatile Automation Random Access Network,
auf der Ethernet-Technik basierendes Bus-
system
VNO VARAN-BUS-Nutzerorganisation,
www.varan-bus.net
1 Benutzerhinweise
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 5deutsch
2.1 Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer bildet zusammen mit einer
Maschinensteuerung (z.B. SPS) ein Wegmesssystem. Es
wird zu seiner Verwendung in eine Maschine oder Anlage
eingebaut und ist für den Einsatz im Industriebereich
vorgesehen. Die einwandfreie Funktion gemäß den Anga-
ben in den technischen Daten wird nur mit original BAL-
LUFF-Zubehör zugesichert, die Verwendung anderer
Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
2.2 Allgemeines zur Sicherheit des
Wegmesssystems
Die Installation und die Inbetriebnahme darf nur durch
geschulte Fachkräfte mit grundlegenden elektrischen
Kenntnissen erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
2.3 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
2.4 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
2 Sicherheit
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

6deutsch
Bild 3-1: Wegaufnehmer BTL6..., Aufbau
3.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist
über eine Steckverbindung ausgeführt
(siehe Typenschlüssel auf Seite14).
Gehäuse: Aluminiumgehäuse, in dem sich der Wellenleiter
und die Auswerteelektronik befinden.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör ab Seite12).
Nennlänge: Um den Wegaufnehmer optimal an die
Anwendung anzupassen, sind Nennlängen von 50 mm bis
4572 mm lieferbar.
3.2 Funktion
Im Wegaufnehmer BTL6 befindet sich der Wellenleiter,
geschützt durch ein Aluminiumgehäuse. Entlang des
Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber ist mit dem Anlagenbauteil verbunden,
dessen Position bestimmt werden soll.
Der Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Ein intern erzeugter INIT-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im
Wellenleiter aus, die durch Magnetostriktion entsteht und
mit Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in einer Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt.
Diese Information wird über die VARAN Schnittstelle
übertragen. VARAN ist ein industrielles Bussystem, das auf
der physikalischen Schicht des Ethernets basiert (siehe
www.varan-bus.net).
3.3 LED Anzeige
Im Normalbetrieb zeigt die LED die Betriebszu-
stände des VARAN Bus an.
LED Betriebszustand
Grün Ethernet Verbindung vorhanden
Orange Daten werden über den VARAN Bus übertragen.
Tab. 3-1: LED-Anzeige
3 Aufbau und Funktion
63 10 631013
~80 ~250 ~250 ~80
100%
0%
1) 1) 1) 1)
-10 mm
100% +10 mm
24.8
20.8
34.8
50
68
2) 2)
Ausgangssignal steigend
1) nicht nutzbarer Bereich
2) nicht im Lieferumfang enthalten
Fehlersignal
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x25,
max. Anzugsdrehmoment 2Nm
Positionsgeber BTL5-P-3800-2
FehlersignalWarn-
signal Warn- signal
Nullpunkt Endpunkt
Nennlänge =
Messbereich
LED
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 7deutsch
4.1 Wegaufnehmer einbauen
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
►Es ist darauf zu achten, dass keine starken elekt-
rischen oder magnetischen Felder in unmittelbarer
Nähe des Wegaufnehmers auftreten.
►Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird der
Wegaufnehmer auf einer ebenen Fläche der Maschine
montiert. Befestigungsklammern werden in ausreichender
Zahl mitgeliefert.
Um die Entstehung von Resonanzfrequenzen
bei Vibrationsbelastungen zu vermeiden, emp-
fehlen wir die Befestigungsklammern in unregel-
mäßigen Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird der Wegauf-
nehmer von der Maschine elektrisch isoliert (siehe Bild 3-1
auf Seite 6).
1. Wegaufnehmer in die Befestigungsklammern führen.
2. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
mit max.2Nm festziehen).
3. Postionsgeber (Zubehör) einbauen.
Der Wegaufnehmer Micropulse in Profilbau-
weise eignet sich sowohl für freie, d.h. berüh-
rungslos arbeitende Positionsgeber (siehe
Bild 4-4 bis Bild 4-8) als auch für geführte
Positionsgeber (siehe Bild 4-2 und Bild 4-3).
4.2 Mehrere Positionsgber
Werden mehrere Positionsgeber verwendet muss der
Abstand zwischen den Positionsgebern mind. 65 mm
betragen (siehe Bild 4-1).
Bild 4-1:
≥65
Abstand zwischen den Positionsgebern
4.3 Geführte Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Seitliche Kräfte vermeiden.
– Den Positionsgeber über eine Gelenkstange mit dem
Maschinenteil verbinden (siehe Zubehör auf
Seite13).
Bild 4-2:
1
50.4
44
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 4-3:
1
36.5
31.5
Maße und Abstände mit Positionsgeber BTL5-T-2814-1S
4 Einbau und Anschluss
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

8deutsch
4Einbau und Anschluss (Fortsetzung)
4.4 Freie Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Um die Genauigkeit des Wegmesssystems zu gewähr-
leisten, wird der Positionsgeber mit nichtmagnetisier-
baren Schrauben (Edelstahl, Messing, Aluminium) am
bewegten Maschinenteil befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum Wegaufnehmer verlaufenden
Bahn führen.
– Der AbstandA zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10mm betragen (siehe Bild 4-4 bis Bild 4-8).
– Für den AbstandB zwischen Positionsgeber und
Wegaufnehmer und für den MittenversatzC (siehe
Bild 4-4 bis Bild 4-8) sind folgende Werte einzuhalten:
Typ der Positionsgeber AbstandB1) VersatzC
BTL5-P-3800-2 0,1...4mm ±2mm
BTL5-P-5500-2 5...15mm ±15mm
BTL5-P-4500-1 0,1...2mm ±2mm
BTL6-A-3800-2 4...8mm2) ±5mm
BTL6-A-3801-2 4...8mm2) ±5mm
1) Der gewählte Abstand sollte über die gesamte Messlänge konstant
bleiben.
2) Für optimale Messergebnisse wird ein AbstandB von 6...8mm
empfohlen.
Tab. 4-1: Abstand und Versatz für Positionsgeber (siehe Bild 4-4 bis
Bild 4-8)

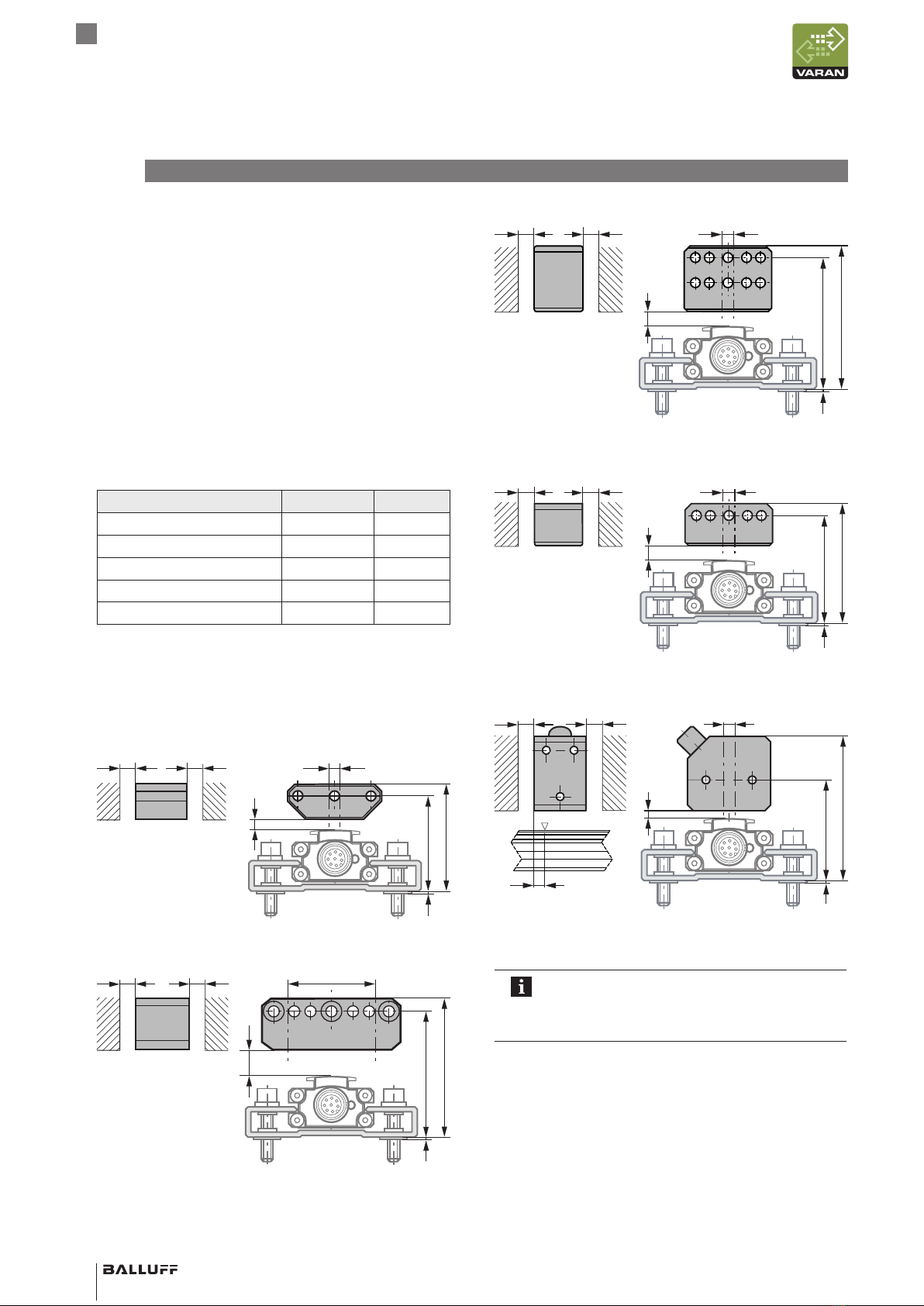

Bild 4-4:
B
C
1
34+4
A A
39+4
Maße und Abstände mit Positionsgeber BTL5-P-3800-2
Bild 4-5:
C
B
1
A
A
45+10
50+10
Maße und Abstände mit Positionsgeber BTL5-P-5500-2
Bild 4-6:
C
B
1
A A
58+4
53+4
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 4-7:
C
B
1
A A
47+4
42+4
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
Bild 4-8:
1
65+2
B
A
A
C
41.5+2
4
Maße und Abstände mit Positionsgeber BTL5-P-4500-1
mit elektrischer Magnetfeld-Erzeugung (24V/100mA)
BTL5-P-4500-1:
Der Messbereich ist um 4mm in Richtung des
Wegaufnehmersteckers versetzt (siehe
Bild 4-8).
Stecker
mit LED
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 9deutsch
4Einbau und Anschluss (Fortsetzung)
4.5 Elektrischer Anschluss
Der Anschluss des Wegaufnehmers erfolgt über eine
Steckverbindung (siehe Zubehör auf Seite13).

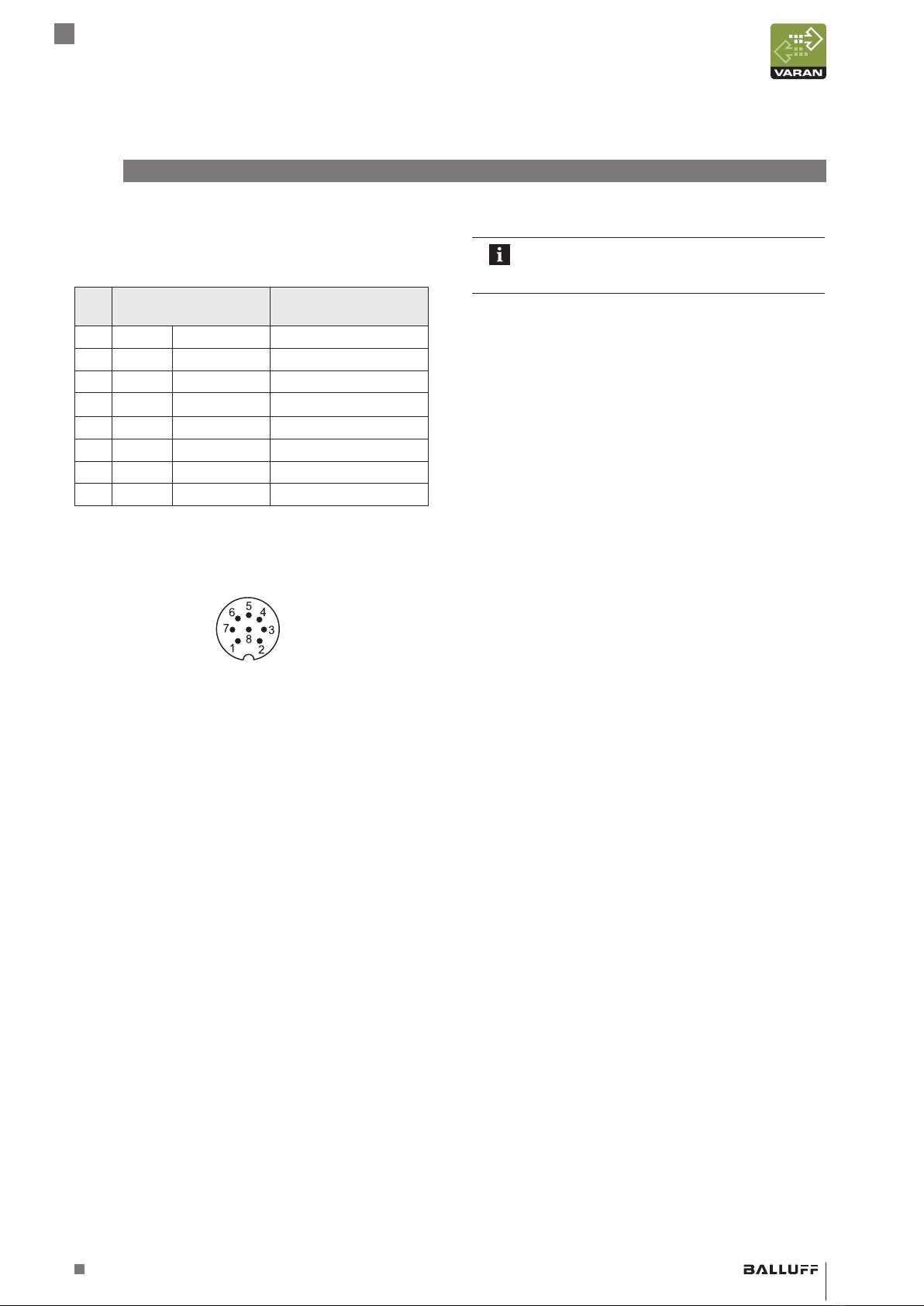

PIN Farbe Schnittstelle
BTL6-V5_V-…
1 — — nicht belegt1)
2 OG/WH Orange/Weiß TX+
3 OG Orange TX−
4 — — nicht belegt1)
5 GN/WH Grün/Weiß RX+
6 BU Blau GND2)
7 BN Braun 10…30 V
8 GN Grün RX−
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungsspannung und EMV-GND.
Tab. 4-2: Pinbelegung Steckverbinder S115
Bild 4-9: Pinbelegung Steckverbinder S115 (Draufsicht auf Stecker
am Wegaufnehmer)
4.6 Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten,
Bedeckung mindestens85%.
– Schirm im Steckverbinder mit dem Steckergehäuse
flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers zu
starken externen Magnetfeldern achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und
Stromversorgung nicht in der Nähe von Starkstromleitungen
verlegen (induktive Einstreuungen möglich).
Kabellänge
Bei Verwendung von CAT5e-Kabel beträgt die maximale
Kabellänge 100m.
Entstörung
Um einen Potenzialausgleich – Stromfluss – über den
Schirm des Kabels zu vermeiden, folgendes beachten:
– Isolierbuchsen verwenden
– Schaltschrank und Anlage, in der sich der BTL6 befin-
det, auf das gleiche Erdungspotenzial bringen.
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

10 deutsch
5.1 System in Betrieb nehmen
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmesseinrichtung
Teil eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen
(insbesondere nach dem Austausch des
Wegaufnehmers).
5.2 Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
5 Inbetriebnahme
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 11deutsch
6.1 Genauigkeit
Die Angaben sind typische Werte bei DC 24 V, Raumtem-
peratur und einer Nennlänge von 500 mm in Verbindung
mit dem Positionsgeber BTL5-P-3800-2, BTL5-P-4500-1,
BTL5-P-5500-2, BTL6-A-3800-2, BTL6-A-3801-2,
BTL5-F-2814-1S oder BTL5-T-2814-1S.
Der Wegaufnehmer ist sofort betriebsbereit, die volle
Genauigkeit wird nach der Warmlaufphase erreicht.
Bei Sonderausführungen können andere
technische Daten gelten.
Sonderausführungen sind durch -SA auf dem
Typenschild gekennzeichnet.
Auflösung < 10 µm
Wiederholgenauigkeit, typisch < 20 µm
Messwertrate
abhängig von der Nennlänge 250 µs…4 ms
bei Nennlänge = 500mm ≥ 428 µs
Linearitätsabweichung bei
Nennlänge ≤ 500 mm ±150 µm
Nennlänge > 500 mm ±0,03 % FS
Temperaturkoeffizient1) ≤ 20 ppm/K
6.2 Umgebungsbedingungen2)
Betriebstemperatur 0…+85 °C
Lagertemperatur −40…+100 °C
Luftfeuchtigkeit < 90 %,
nicht betauend
Schockbelastung
Dauerschock
nach EN 60068-2-273)
50 g/6 ms
50 g/2 ms
Vibration
nach EN 60068-2-63)
12 g, 10…2000 Hz
Schutzart nach IEC 60529 mit
verschraubter Steckverbindung
IP67
6.3 Spannungsversorgung
Spannung stabilisiert4) 10…30VDC
Restwelligkeit ≤ 2,5 Vss
Stromaufnahme
(bei 24 V DC)
≤ 80 mA
Einschaltspitzenstrom ≤ 4 A
Verpolungsschutz bis 36 V
Überspannungsschutz bis 36 V (nur Versorgungs-
leitungen!)
Spannungsfestigkeit
GND gegen Gehäuse
500 V DC
6.4 Eingänge/Ausgänge
Kurzschlussfestigkeit Signalleitung gegen GND
6.5 Maße, Gewichte
Höhe Gehäuse 20,8 mm
Nennlänge 50…4572 mm
Gewicht (längenabhängig) ca. 1 kg/m
Material Gehäuse Aluminium
1) Nennlänge = 500mm, Positionsgeber in der Mitte des Messbereichs
2) Für : Gebrauch in geschlossenen Räumen und bis zu einer Höhe von
2000 m über Meeresspiegel.
3) Einzelbestimmung nach Balluff-Werknorm, Resonanzfrequenzen ausge-
nommen
4) Für : Der Wegaufnehmer muss extern über einen energiebegrenzten
Stromkreis gemäß UL61010-1 oder eine Stromquelle begrenzter Leistung
gemäß UL60950-1 oder ein Netzteil der Schutzklasse2 gemäß UL1310
bzw. UL1585 angeschlossen werden.
6 Technische Daten
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

12 deutsch
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.

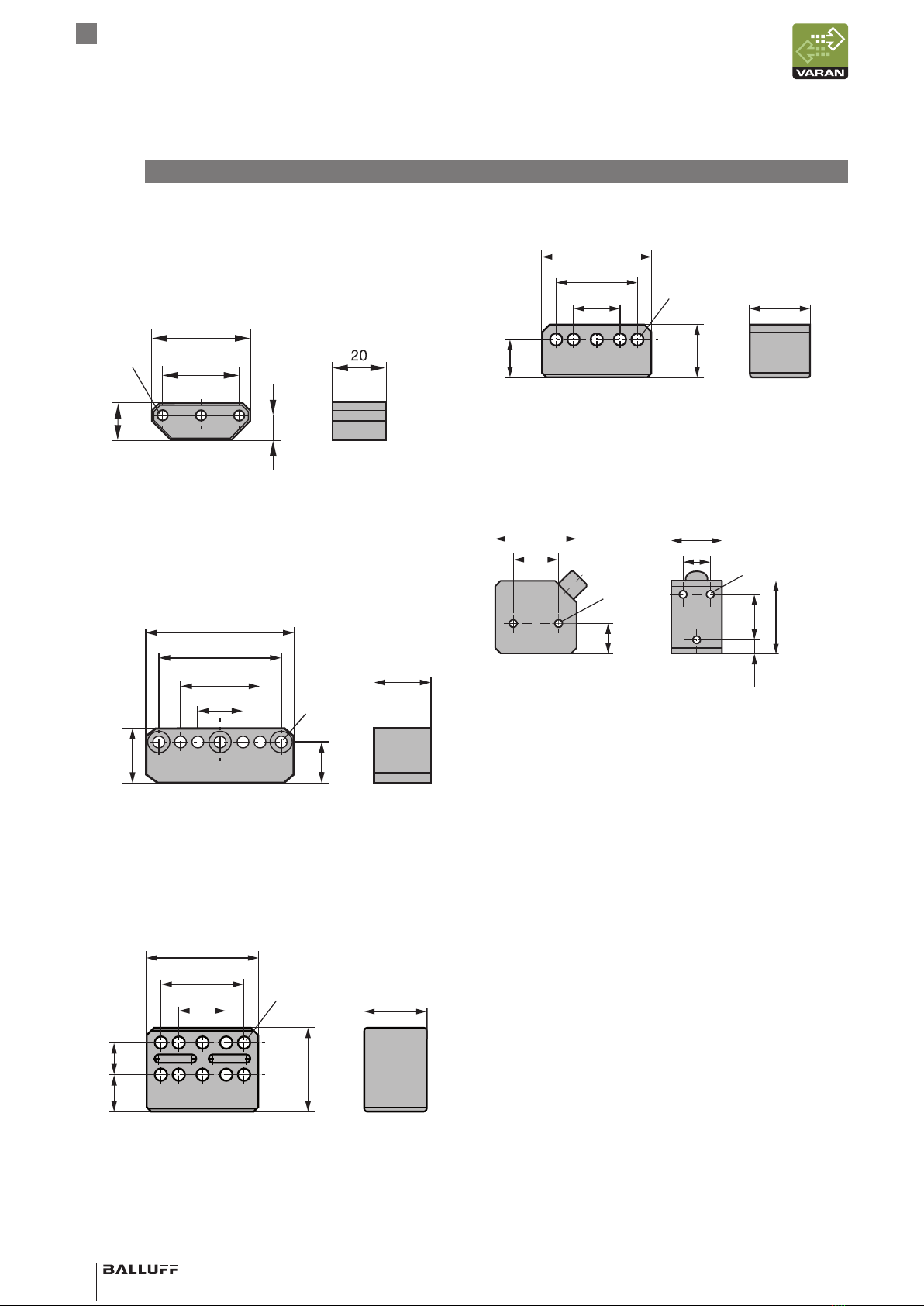

7.1 Freie Positionsgeber
BTL5-P-3800-2
38
28
9
14
Ø 4.2
Bild 7-1: Einbaumaße Positionsgeber BTL5-P-3800-2
Gewicht: ca. 12g
Gehäuse: Kunststoff
BTL5-P-5500-2
55
28
16
45
21
Ø 4.2
20
15
Bild 7-2: Einbaumaße Positionsgeber BTL5-P-5500-2
Gewicht: ca. 40g
Gehäuse: Kunststoff
BTL6-A-3800-2
21
10.813
28.8
28
16
37.6
Ø 4.2
Bild 7-3: Einbaumaße Positionsgeber BTL6-A-3800-2
Gewicht: ca. 30 g
Gehäuse: Kunststoff
BTL6-A-3801-2
28
16 21
37.6
Ø 4.2
18
13
Bild 7-4: Einbaumaße Positionsgeber BTL6-A-3801-2
Gewicht: ca. 25 g
Gehäuse: Kunststoff
BTL5-P-4500-1
16.5
45
25
28
15
Ø 4.2
25
40
7.5
M5x8
Bild 7-5: Einbaumaße Positionsgeber BTL5-P-4500-1
Gewicht: ca. 90 g
Gehäuse: Kunststoff
Betriebstemperatur: –40°C bis +60°C
Besondere Vorteile des Positionsgebers BTL5-P-4500-1:
Mehrere Positionsgeber auf dem gleichen Wegaufnehmer
lassen sich getrennt elektrisch ein- und ausschalten
(Ansteuerung mit SPS-Signal).
7 Zubehör
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 13deutsch

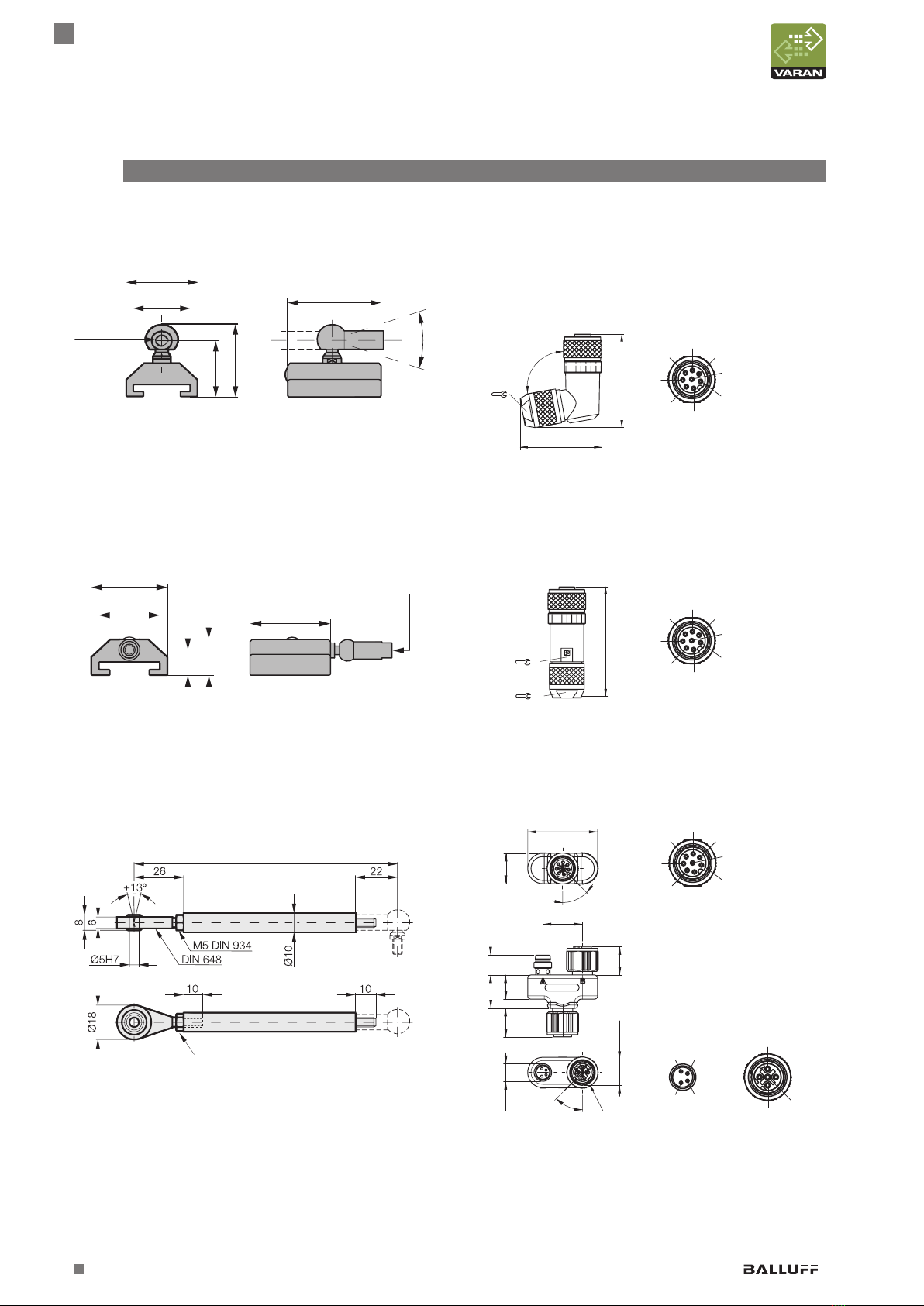

7.2 Geführte Positionsgeber
BTL5-F-2814-1S
30.4
28
22
M5x10
±18°
24
40
Bild 7-6: Einbaumaße Positionsgeber BTL5-F-2814-1S
Gewicht: ca. 28 g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
BTL5-T-2814-1S
16.5
11.5
28
22 40
M5x10
Bild 7-7: Einbaumaße Positionsgeber BTL5-T-2814-1S
Gewicht: ca. 28 g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
7.3 Gelenkstange BTL2-GS10-____-A
Nennlänge 1)
Verstellbereich −5mm
Bild 7-8: Gelenkstange BTL2-GS10-____-A
Gewicht: ca. 150g/m
Material: Aluminium
1) Nennlänge bei Bestellung angeben
Beispiel: BTL2-GS10-0100-A (Nennlänge= 100mm)
7.4 Steckverbinder
BCC M488-0000-1A-000-43x834-000
– Bestellcode: BCC04ME
– Steckverbinder gewinkelt, frei konfektionierbar
– M12, 8-polig
13
41
M12x1
48 Ø19
100˚
Draufsicht auf Buchse
1
7
8
6
5
4
3
2
Bild 7-9: Steckverbinder BCC M488-0000-1A-000-43x834-000
BCC M478-0000-1A-000-43x834-000
– Bestellcode: BCC04MC
– Steckverbinder gerade, frei konfektionierbar
– M12, 8-polig
16
13
M12x1
59
Ø19
Draufsicht auf Buchse
1
7
8
6
5
4
3
2
Bild 7-10: Steckverbinder BCC M478-0000-1A-000-43x834-000
BCC M418-M314-M415-U0038-000
– Bestellcode: BCC0CK4
– Y-Steckverbinder M12/M8, frei konfektionierbar
31.8
13.8
18
13
9
11
15.2
13
M8x1
45˚
Ø14
M12x1
45˚
1
7
8
6
5
4
3
2
12
3
4
3
1
4
5
2
Bild 7-11: Steckverbinder BCC M418-M314-M415-U0038-000
7Zubehör (Fortsetzung)
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

14 deutsch
BTL6 - V 5 5 V - M0500 - PF - S115
Wegaufnehmer Micropulse
Ethernet-Schnittstelle
Versorgungsspannung
5 = 10…30 V DC
Device Profile
1 = Längenmesssysteme
5 = EUROMAP 75
Ethernet-Schnittstellentyp
V = VARAN
Nennlänge (4-stellig)
M0500 = metrische Angabe in mm, Nennlänge 500 mm (M0050...M4572)
Bauform
PF = Profilgehäuse, flach
Elektrischer Anschluss
S115 = 8-polig, M12-Stecker
8 Typenschlüssel
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com 15deutsch
9.1 Umrechnung Längeneinheiten
1 mm = 0,03937008 inch
mm inch
1 0,03937008
2 0,07874016
3 0,11811024
4 0,15748031
5 0,19685039
6 0,23622047
7 0,27559055
8 0,31496063
9 0,35433071
10 0,393700787
Tab. 9-1: Umrechnungstabelle mm-inch
1 inch = 25,4 mm
inch mm
1 25,4
2 50,8
3 76,2
4 101,6
5 127
6 152,4
7 177,8
8 203,2
9 228,6
10 254
Tab. 9-2: Umrechnungstabelle inch-mm
9 Anhang

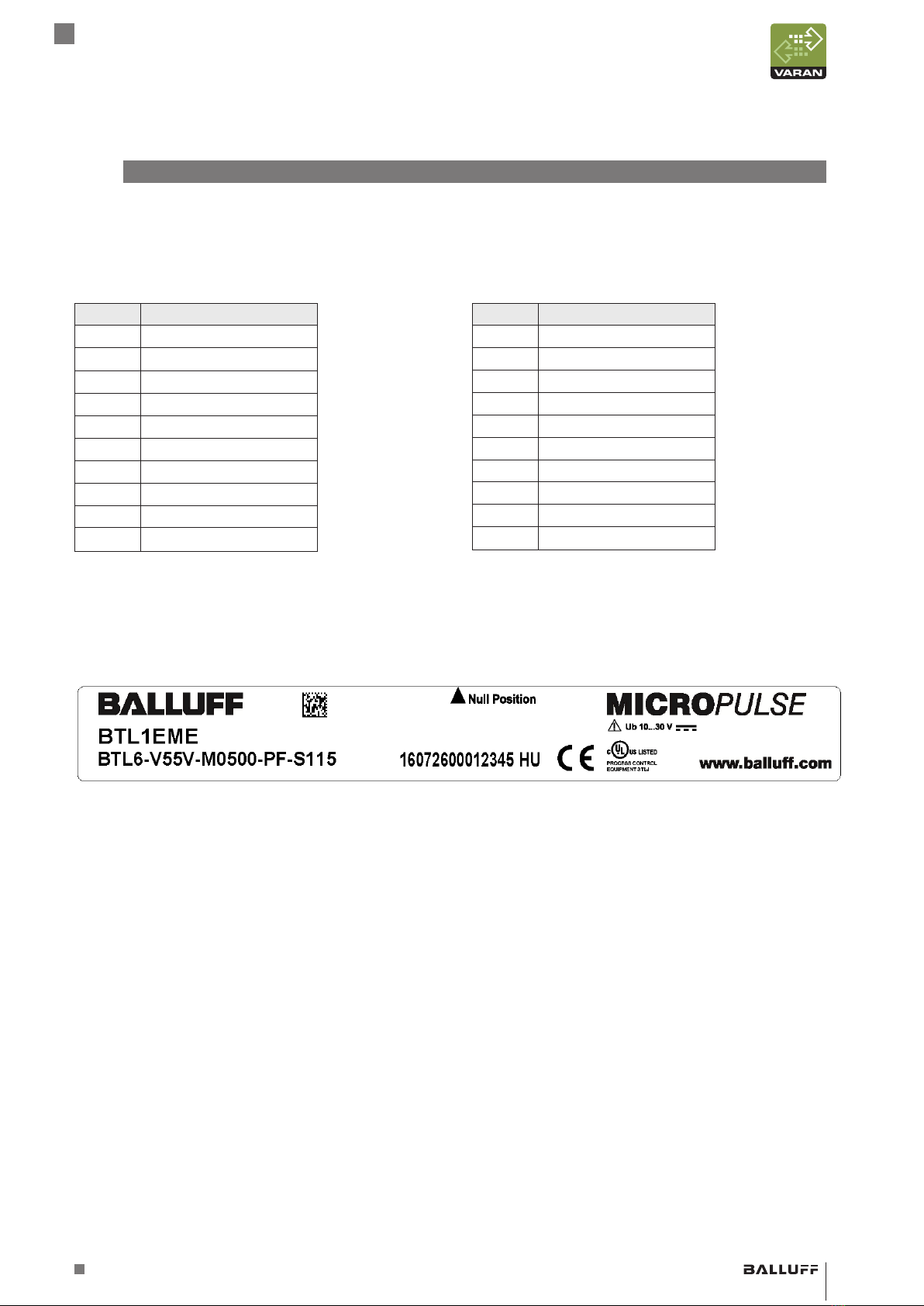

9.2 Typenschild
Bild 9-1:
1)
4)
4)
2)
3)
Typenschild BTL6 (Beispiel)
1) Bestellcode
2) Typ
3) Nullmarkierung
4) Seriennummer
BTL6-V5_V-M _ _ _ _ -PF-S115
Micropulse Wegaufnehmer im Profilgehäuse flach

www.balluff.com
Nr. 911493-726 DE · 01.122459 · G16; Änderungen vorbehalten. Ersetzt E14.
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]

BTL6-V5 _ V-M ____ -PF-S115
User’s Guide
english

www.balluff.com

www.balluff.com 3english
BTL6-V5_V-M ____ -PF-S115
Micropulse Transducer in a Flat Profile Housing
1 Notes to the user 4
1.1 Validity 4
1.2 Symbols and conventions 4
1.3 Scope of delivery 4
1.4 Downloading further instructions 4
1.5 Approvals and markings 4
1.6 Abbreviations 4
2 Safety 5
2.1 Intended use 5
2.2 General safety notes for the transducer system 5
2.3 Explanation of the warnings 5
2.4 Disposal 5
3 Construction and function 6
3.1 Construction 6
3.2 Function 6
3.3 LED display 6
4 Installation and connection 7
4.1 Installing the transducer 7
4.2 Multiple magnets 7
4.3 Captive magnets 7
4.4 Floating magnets 8
4.5 Electrical connection 9
4.6 Shielding and cable routing 9
5 Startup 10
5.1 Starting up the system 10
5.2 Operating notes 10
6 Technical data 11
6.1 Accuracy 11
6.2 Ambient conditions 11
6.3 Supply voltage 11
6.4 Inputs/outputs 11
6.5 Dimensions, weights 11
7 Accessories 12
7.1 Floating magnets 12
7.2 Captive magnets 13
7.3 BTL2-GS10-____-A joint rod 13
7.4 Connectors 13
8 Type code breakdown 14
9 Appendix 15
9.1 Converting units of length 15
9.2 Part label 15

4english
1.1 Validity
This guide describes the construction, function and setup
options for the BTL6 Micropulse Transducer with VARAN
interface. It applies to types
BTL6-V5_V-M____-PF-S115 (see Type code
breakdown on
page14 ).
The guide is intended for qualified technical personnel.
Read this guide before installing and operating the
transducer.
1.2 Symbols and conventions
Individual instructions are indicated by a preceding
triangle.
►Instruction 1
Action sequences are numbered consecutively:
1. Instruction 1
2. Instruction 2
Note, tip
This symbol indicates general notes.
1.3 Scope of delivery
– BTL6 transducer
– Mounting clamps with insulating sleeves and screws
– Condensed guide
The magnets are available in various models
and must be ordered separately.
1.4 Downloading further instructions
The VARAN bus is an industrial real-time bus system
based on the IEEE 802.3 100TX Standard Ethernet
technology. You can find more detailed information on
configuration in the configuration guide.
You can find a detailed configuration guide online
at: www.balluff.com.
1.5 Approvals and markings
UL approval
File no.
E227256
US Patent 5923164
The US patent was awarded in connection with this
product.
The CE Mark verifies that our products
meet the requirements of the current
EMC Directive.
The transducer meets the requirements of the following
product standard:
– EN61326-2-3 (noise immunity and emission)
Emission tests:
– RF emission
EN55011
Noise immunity tests:
– Static electricity (ESD)
EN 61000-4-2 Severity level 3
– Electromagnetic fields (RFI)
EN 61000-4-3 Severity level 3
– Electrical fast transients (burst)
EN 61000-4-4 Severity level 3
– Surge
EN 61000-4-5 Severity level 2
– Conducted interference induced
by high-frequency fields
EN 61000-4-6 Severity level 3
– Magnetic fields
EN 61000-4-8 Severity level 4
More detailed information on the guidelines,
approvals, and standards is included in the
declaration of conformity.
1.6 Abbreviations
DO Data object
VARAN Versatile Automation Random Access Network,
a bus system based on Ethernet technology
VNO VARAN-BUS user organization,
www.varan-bus.net
1 Notes to the user
BTL6-V5_V-M ____ -PF-S115
Micropulse Transducer in a Flat Profile Housing
