Bartscher FA092M00 Guide

GASH ERD E MIT GASBA CKOFEN
GAS STOVE WITH GAS OVEN
FOURNEAU À GAZ AVEC FOUR À GAZ
CUCINA A GAS CON FORNO A GAS
COCINA A GAS CON HORNO A GAS
FOGÕES A GÁS COM FORNO A GÁS
GASFORNUIS MET GASOVEN
KUCHNIA GAZOWA Z PIEKARNIKIEM
GAZOWYM
Rev.-Nr.: 01-2017
INSTALLATIONS-, BEDIENUNGS-
UND WARTUNGSANWEISUNGEN
INSTALLATION, OPERATING
AND MAINTENANCE NSTRUCTIONS
MANUEL D'INSTALLATION,
D'UTILISATION ET D'ENTRETIEN
MANUALE DI INSTALLAZIONE,
USO E MANUTENZIONE
MANUAL DE INSTALACIÓN,
USO Y MANTENIMIENTO
MANUAL DE INSTALAÇÃO,
UTILIZAÇÃO E MANUTENÇÃO
HANDLEIDING VOOR INSTALLATIE,
GEBRUIK EN ONDERHOUD
W SK AZÓW KI DOT Y CZ Ą CE INSTALACJI,
UŻYTKOW ANI A I KO NSERWACJI
DE
GB
FR
IT
ES
PT
NL
PL
2951131 / FA092M00
2951121 / FA093M00
2952171 / FAG92M00
2952291 / FAG93M00

TECHNISCHE ÄNDERUNGEN VORBEHALTEN!
TECHNICAL CHANGES RESERVED!
SOUS RÉSERVE DE MODIFICATIONS TECHNIQUES !
CI RISERVIAMO LA POSSIBILITÀ DI INTRODURRE MODIFICHE TECNICHE!
¡SE RESERVA EL DERECHO A INTRODUCIR MODIFICACIONES TÉCNICAS!
SUJEITO A ALTERAÇÕES TÉCNICAS!
TECHNISCHE WIJZIGINGEN VOORBEHOUDEN!
WPROWADZANIE ZMIAN TECHNICZNYCH ZASTRZEŻONE!
PL
IT
DE
PT
NL
ES
FR
GB

1
DEUTSCH
DE
1. INHALTSVERZEICHNIS
1. INHALTSVERZEICHNIS .................................................................................................................... 1
2. SACHREGISTER ............................................................................................................................... 2
3. SICHERHEIT...................................................................................................................................... 3
4. ALLGEMEINE BESTIMMUNGEN UND WARNHINWEISE ............................................................... 4
4.1. Allgemeine Hinweise................................................................................................................ 4
4.2. Gerätebeschreibung................................................................................................................. 4
4.3. Sicherheitseinrichtungen.......................................................................................................... 5
4.4. Typenschild .............................................................................................................................. 5
4.5. Austausch von Bauteilen (Servicetechniker) ........................................................................... 6
5. GEBRAUCH UND FUNKTION........................................................................................................... 6
5.1. Beschreibung der Bedienung................................................................................................... 6
5.2. Zündung der Gasherdbrenner.................................................................................................. 7
5.3. Anzünden der Backofen-Gasbrenner....................................................................................... 7
5.4. Tipps zum Gebrauch................................................................................................................ 8
6. REINIGUNG UND WARTUNG........................................................................................................... 8
6.1. Hinweise zu Reinigung und Wartung....................................................................................... 8
6.2. Ordentliche Wartung ................................................................................................................ 8
6.3. Reinigung des Kochfeldes ....................................................................................................... 9
6.4. Reinigung des Backofens ........................................................................................................ 9
7. FUNKTIONSSTÖRUNGEN.............................................................................................................. 10
8. INSTALLATION ................................................................................................................................ 11
8.1. Verpackung und Auspacken .................................................................................................. 11
8.2. Installation (Servicetechniker) ................................................................................................ 11
8.3. Ableitung der Verbrennungsprodukte .................................................................................... 12
8.4. Montage des Geräts in Reihe ................................................................................................ 12
8.5. Gasanschluss (Servicetechniker)........................................................................................... 12
8.6. Umrüstung Gasversorgung (Servicetechniker)...................................................................... 13
8.7. Prüfung (Servicetechniker)..................................................................................................... 13
9. EINSTELLUNGEN (Servicetechniker) ............................................................................................. 13
9.1. Minimum-Einstellung des Kochfeld-Brennerhahns ................................................................ 14
9.2. Minimum-Einstellung des Backofen-Brennerhahns ............................................................... 14
9.3. Austausch Düse und Primärluftzufuhreinstellung Gasherdbrenner....................................... 15
9.4. Austausch Zündflammendüse Gasherdbrenner .................................................................... 15
9.5. Austausch Düse und Primärluftzufuhreinstellung Backofenbrenner..................................... 16
9.6. Austausch Zündflammendüse Backofenbrenner ................................................................... 16
10. ENTSORUNG DES GERÄTS .......................................................................................................... 17
ANLAGEN................................................................................................................................................. I
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: [phone] Service-Hotline: [phone]
Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz)

2
DEUTSCH
DE
2. SACHREGISTER
A
Ableitung der Verbrennungs-produkte 12
Allgemeine Hinweise 4
Anzünden Backofen-Gasbrenner 7
Auspacken 11
Austausch Düse 15
Austausch Düse Backofenbrenner 16
Austausch von Bauteilen 6
Austausch Zündflammendüse Backofenbrenner 16
Austausch Zündflammendüse Gasherdbrenner 15
B
Backofen-Sicherheitsthermostat 5
Beschreibung der Bedienung 6
E
EINSTELLUNGEN 13
ENTSORUNG DES GERÄTS 17
F
FUNKTIONSSTÖRUNGEN 10
G
Gasanschluss 12
Gerätebeschreibung 4
I
Installation 11
M
Minimum-Einstellung des Backofen-
Brennerhahns 14
Minimum-Einstellung des Kochfeld-
Brennerhahns 14
Montage des Geräts in Reihe 12
O
Ordentliche Wartung 8
P
Primärluftzufuhreinstellung Backofenbrenner 16
Primärluftzufuhreinstellung Gasherdbrenner 15
Prüfung 13
R
Reinigung 8
Reinigung des Backofens 9
Reinigung des Kochfeldes 9
S
SICHERHEIT 3
Sicherheitseinrichtungen 5
T
Tipps zum Gebrauch 8
Typenschild 5
U
Umrüstung Gasversorgung 13
V
Verpackung 11
W
Wartung 8
Z
Zündung der Gasherdbrenner 7

3
DEUTSCH
DE
3. SICHERHEIT


Vor Gebrauch des Gerätes die in
der vorliegenden Anleitung enthaltenen
Anweisungen und Warnungen
aufmerksam durchlesen.
Die Anleitung enthält grundlegende Informationen
zur Gebrauchssicherheit und Wartung des Geräts.
Bewahren Sie diese Anleitung sorgfältig auf,
damit Sie bei Bedarf stets nachlesen können.
Der Hersteller hat bei Entwurf und Herstellung
besondere Sorgfalt darauf verwendet, Gefahren
für die Sicherheit und Gesundheit von Personen
durch den Umgang mit dem Gerät zu vermeiden.
Lesen Sie aufmerksam die in der mitgelieferten
Anleitung angegebenen Anweisungen sowie die
direkt am Gerät angebrachten Hinweise, beachten
Sie insbesondere alle die Sicherheit betreffenden
Anweisungen.
Die installierten Sicherheitsvorrichtungen dürfen
weder manipuliert noch entfernt werden. Die
Nichtbeachtung dieser Anforderung kann zu
schweren Gefahren für die Sicherheit und
Gesundheit von Personen führen.
Führen Sie, auch nachdem Sie sich angemessen
informiert haben, beim erstmaligen Gebrauch,
wenn nötig, einige Testvorgänge durch, um die
Anordnung und Hauptfunktionen der
Bedienelemente, besonders zum Ein- und
Ausschalten, kennen zu lernen.
Das Gerät ist nur für den Gebrauch bestimmt, für
den es entworfen wurde; jeder andere Gebrauch
ist als unsachgemäß anzusehen.
Der Hersteller lehnt jede Haftung für Schäden an
Sachen oder Personen ab, die durch
unsachgemäßen oder fehlerhaften Gebrauch
verursacht werden.
Alle Wartungsarbeiten, die eine bestimmte
technische Qualifikation oder besondere
Fähigkeiten erfordern, dürfen ausschließlich durch
qualifiziertes Personal ausgeführt werden.
Um die Hygiene zu gewährleisten und die
Lebensmittel vor Verunreinigung zu schützen,
müssen alle Elemente, die direkt oder indirekt mit
den Lebensmitteln in Kontakt kommen, sowie alle
angrenzenden Bereiche sorgfältig gereinigt
werden. Hierzu sollten ausschließlich Reiniger für
den Lebensmittelbereich verwendet werden,
vermeiden Sie den Gebrauch entzündlicher oder
gesundheitsschädlicher Mittel.
Vergewissern Sie sich nach
jedem Gebrauch, dass die Brenner
ausgeschaltet, die Bedienelemente
deaktiviert und die Gasversorgungs-
leitungen abgetrennt sind.


 Das Gerät erfordert einige Vorsichtsmaß-
nahmen bei der Installation, Positionierung und
Anschluss an die Gas- und Stromversorgung
(Abschnitt 8 "INSTALLATION").

 
 Bei längerer Nichtbenutzung müssen
nicht nur alle Versorgungsleitungen
abgetrennt, sondern auch alle inneren und
äußeren Teile des Gerätes sorgfältig
gereinigt werden (Abschnitt 6 "REINIGUNG
UND WARTUNG").

 
 Das Gerät darf nicht mit direktem
Wasserstahl gereinigt werden.

4
DEUTSCH
DE
4. ALLGEMEINE BESTIMMUNGEN UND WARNHINWEISE
4.1. Allgemeine Hinweise
Diese Anleitung wurde vom Hersteller erstellt, um
autorisierten Personen die für den Umgang mit
dem Gerät notwendigen Informationen zu liefern.
Es wird den Adressaten der Informationen
empfohlen, diese aufmerksam zu lesen und strikt
anzuwenden.
Durch das Lesen der im folgenden Dokument
enthaltenen Informationen können Risiken für die
Gesundheit und Sicherheit von Menschen
vermieden werden.
Bewahren Sie diese Anleitung für die gesamte
Lebensdauer des Geräts an einem bekannten und
leicht zugänglichen Ort auf, damit Sie sie jederzeit
zur Hand haben, wenn Sie etwas nachschlagen
müssen.
Zum Hervorheben einiger wichtiger Textstellen,
oder um auf einige wichtige Daten hinzuweisen,
werden Symbole benutzt, deren Bedeutung im
Folgenden beschrieben wird:
Warnung
Weist auf wichtige Sicherheits-
hinweise hin. Um die Gesundheit und
Sicherheit der Personen nicht zu
gefährden und keine Schäden zu
verursachen, müssen Sie sich
angemessene Verhaltensweisen
aneignen.
Vorsicht

 
 Weist auf besonders wichtige,
nicht zu vernachlässigende technische
Informationen hin.

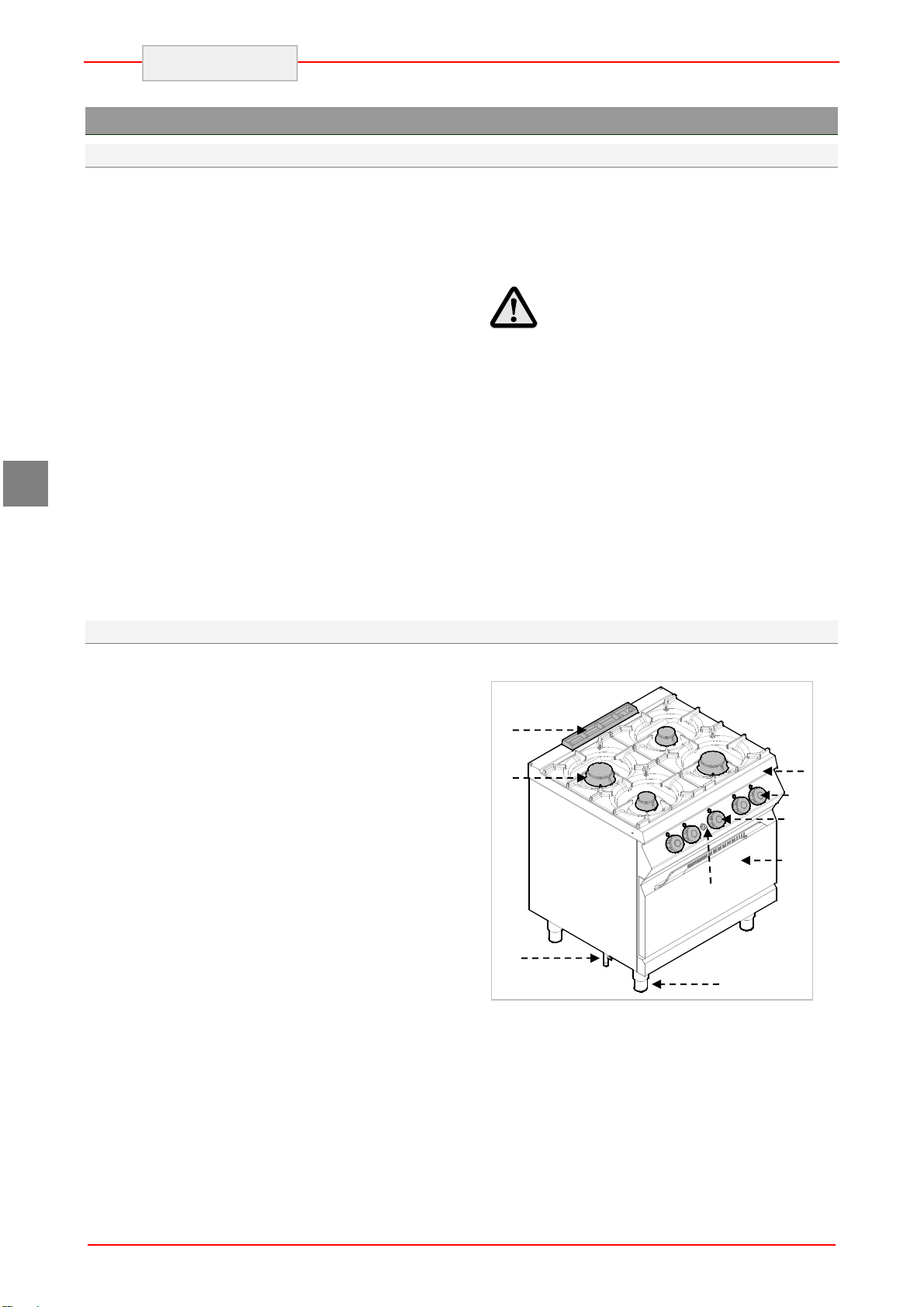

4.2. Gerätebeschreibung
Der GASHERD MIT GASBACKOFEN, im
Folgenden als Gerät bezeichnet, wurde für die
Zubereitung und Garung von Lebensmitteln im
Bereich der professionellen Gastronomie
entworfen und hergestellt.
1) Kochfeld
2) Backofen
3) Einstellbare Standfüße
4) Gasanschluss
5) Gasherdbrenner: aus emailliertem
Gusseisen mit je nach Durchmesser
unterschiedlicher Leistung.
6) Rauchabzug Backofen
7) Piezoelektrische Zündung für den
Gasofenbrenner
8) Regler Gasherdbrenner: regeln die
Gaszufuhr der Gasherdbrenner
9) Backofen-Temperaturregler: regelt die
Gaszufuhr des Backofenbrenners
1
2
3
4
5
6
9
8
ID
01
7

5
DEUTSCH
DE

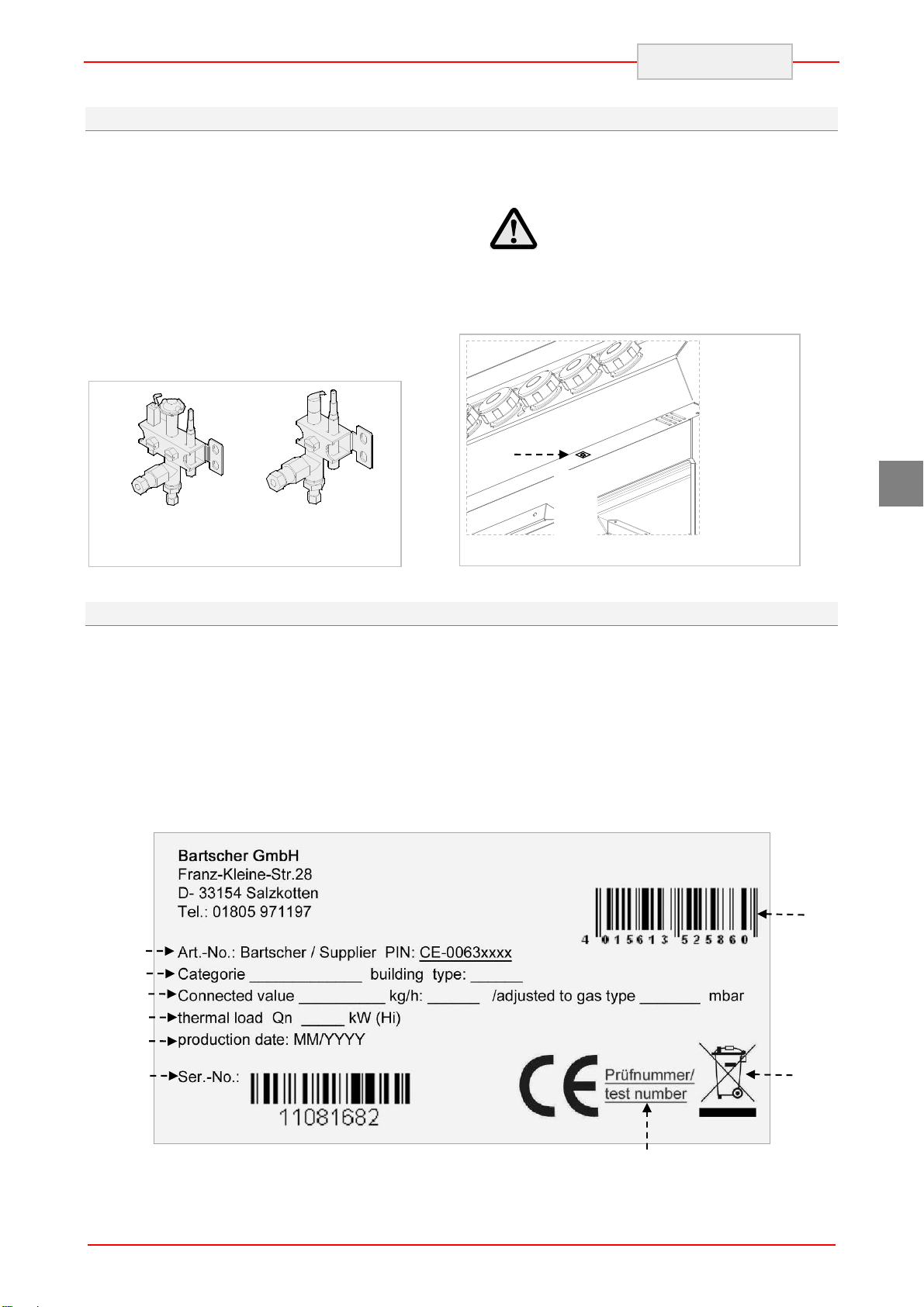

4.3. Sicherheitseinrichtungen
Das Gerät ist mit Sicherheitssystemen
ausgerüstet. Die Abbildung zeigt die Anordnung
der Vorrichtungen.
1. Gashahn: zum Öffnen und Schließen der
Gasversorgungsleitung.
2. Sicherheitsthermoelement: blockiert die
Gaszufuhr, falls die Flamme erlischt.
3. Backofen-Sicherheitsthermostat: bei
Überhitzung wird die Gaszufuhr des
Backofens blockiert.
Prüfen Sie täglich, ob die Sicher-
heitsvorrichtungen ordnungsgemäß
eingesetzt und funktionstüchtig sind.
4.4. Typenschild
Das abgebildete Typenschild ist direkt am Gerät
angebracht. Darauf sind alle für die
Betriebssicherheit erforderlichen Hinweise und
Angaben angegeben.
1) EAN-Nummer
2) Art.-Nr. / Modell-Nr. / CE-Zertifikat-Nr.
3) Gerätekategorie / Bauart
4) Anschlusswert / Gasverbrauch /
Eingestellt für Gasart
5) Wärmebelastung
6) Herstellungsdatum
7) Serien-Nr.
8) CE-Konformitätskennzeichnung
9) WEEE Symbol
3

Sicherheits-
vorrichtung
Backofenbrenner
Sicherheits-
vorrichtung
Gasherdbrenner
ID
03
1
2
8
3
4
6
7
5
9
Backofen-
Sicherheits-
thermostat

6
DEUTSCH
DE
4.5. Austausch von Bauteilen (Servicetechniker)
Aktivieren Sie alle vorhandenen
Sicherheitsvorrichtungen, bevor Sie ein
Bauteil austauschen.
Schließen Sie insbesondere den Gas-
Absperrhahn und verhindern Sie den
Zugang zu Vorrichtungen, die, wenn
sie aktiviert werden, unerwartete
Gefahrensituationen für die Sicherheit
und Gesundheit von Personen
auslösen können.
Ersetzen Sie, falls erforderlich, abgenutzte
Bauteile ausschließlich durch Original-Ersatzteile.

 
 Es wird jede Haftung für Schäden an
Personen oder Bauteilen abgelehnt, die auf
den Einsatz von nicht originalen Ersatzteilen
und Eingriffen ohne Genehmigung des
Herstellers zurückzuführen sind, die die
Sicherheitsanforderungen verändern können.
5. GEBRAUCH UND FUNKTION
5.1. Beschreibung der Bedienung.
Die Bedienelemente für die wichtigsten Funktionen
sind auf dem Bedienfeld des Geräts angeordnet.
A) Regler Gasherdbrenner: zum Zünden,
Ausschalten und Regeln des
entsprechenden Gasherdbrenners.
B) Backofenregler: zum Zünden, Ausschalten
und Regeln des Backofenbrenners.
C) Piezoelektrische Zündung: zum Zünden
der Zündflamme des Backofens.
Zünd-
flammen-
symbol
Anzeige
vorderer
Brenner
Symbol
ma
ximale
Lei
s
tung
Symbol
minimale
Lei
s
tung
Backofen-
temperatur
Anzeige
hinterer
Brenner
Piezoelektrische
Zündung
Backofen-
regler
A A B
C

7
DEUTSCH
DE
5.2. Zündung der Gasherdbrenner
ZÜNDUNG
A) Den Drehregler des gewünschten Gasherd-
brenners drücken und nach links drehen, um
die Zündflamme zu zünden (Position 1). Die
Zündflamme mit Hilfe eines Streichholzes
entzünden.
B) Drehregler etwa 10 Sekunden lang gedrückt
halten, um das Thermoelement aufzuheizen;
dann den Drehregler loslassen.
C) Drehregler zum Zünden des Gasherdbrenners
nach links drehen (Position 2).
D) Leistung des Gasherdbrenners einstellen
(Position 3).
AUSSCHALTEN
A) Drehregler zum Ausschalten des Gasherd-
brenners nach rechts drehen (Position 1).
B) Drehregler zum Ausschalten der Zündflamme
nach rechts drehen (Position 0).
5.3. Anzünden der Backofen-Gasbrenner
A) Drehregler drücken und nach links drehen und
gleichzeitig mehrmals die piezoelektrische
Zündung (C) betätigen, um die Zündflamme
anzuzünden (Position 1). Drehregler ca. 10
Sekunden gedrückt halten, damit sich das
Thermoelement aufheizen kann.
Hinweis: Das Anzünden der Zündflamme
kann auch manuell mit Hilfe eines
Streichholzes durch den Deckel auf dem
Backofenboden erfolgen.
B) Drehregler nach links drehen, zwischen
60 °C und 280 °C einstellen und vor
Verwendung des Backofens Vorheizzeit
abwarten (Position 2).
Temperatur °C 60 90 120 160 200 240 280 300
Zeit in Minuten 3 6 9 12 15 18 22 26
Pos 0 Pos 1 Pos 2
ID
05
Pos 1 Pos 2 Pos 3 Pos 0
ID
04

8
DEUTSCH
DE
5.4. Tipps zum Gebrauch
Bleibt das Gerät für eine längere Zeit unbenutzt,
gehen Sie wie folgt vor:
1. Schließen Sie den Gas-Absperrhahn;
2. Reinigen Sie sorgfältig das Gerät und die
angrenzenden Bereiche;
3. Tragen Sie auf die Edelstahlflächen einen
Film aus Vaselineöl auf;
4. Führen Sie alle Wartungsarbeiten durch;
5. Lassen Sie das Gerät unbedeckt und die
Kochkammern geöffnet.
Um einen ordnungsgemäßen Gebrauch des
Gerätes zu gewährleisten, sollten Sie Folgendes
beachten:


Verwenden Sie ausschließlich das vom
Hersteller angegebene Zubehör;


Kontrollieren Sie, ob der Backofenboden
korrekt eingesetzt ist;


Heizen Sie den Backofen vor Benutzung vor;

 
 Benutzen Sie den Backofen nicht mit
teilweise geöffneter Tür.

 
 Verwenden Sie zum Garen im
Backofen die oberen Führungsschienen


Halten Sie das Gerät und die angrenzenden
Bereiche stets sauber.


Verwenden Sie zur Reinigung ausschließlich
Reinigungsmittel für den Lebensmittelbereich.
6. REINIGUNG UND WARTUNG
6.1. Hinweise zu Reinigung und Wartung
Aktivieren Sie alle vorhandenen
Sicherheitsvorrichtungen, bevor Sie
Wartungsarbeiten ausführen.
Schließen Sie insbesondere den Gas-
Absperrhahn und verhindern Sie den
Zugang zu Vorrichtungen, die, wenn
sie aktiviert werden, unerwartete
Gefahrensituationen für die Sicherheit
und Gesundheit von Personen
auslösen können.
6.2. Ordentliche Wartung
Die ordentliche Wartung besteht in der täglichen
Reinigung aller Teile, die mit Lebensmitteln in
Kontakt kommen können, und der regelmäßigen
Wartung der Brenner und der Düsen.
Eine sorgfältige Wartung ermöglicht beste
Leistungen, eine längere Lebensdauer des Geräts
und eine ordnungsgemäße Funktion der
Sicherheitseinrichtungen.
Keine direkten Wasserstrahlen oder
Hochdruckreiniger auf das Gerät richten.
Verwenden Sie zur Reinigung des rostfreien
Stahls keine Eisenwolle, -bürsten oder –schaber,
da diese Eisenpartikel zurücklassen können, die
durch Oxidation zu Rostbildung führen.
Verwenden Sie zum Entfernen von
angetrockneten Rückständen Spateln aus Holz
oder Kunststoff oder weiche Scheuerschwämme.
Tragen Sie bei Zeiten langer Nichtbenutzung
Vaselineöl auf alle Edelstahlflächen auf.
Verwenden Sie keine Reiniger, die
gefährliche oder gesundheitsschädliche
Stoffe enthalten (Lösungsmittel, Benzin
usw.).
Lassen Sie regelmäßig die folgenden Wartungen
durch spezialisiertes Personal ausführen:


Kontrolle des Drucks und der Dichtigkeit der
Gasleitungen


Prüfung der Funktionstüchtigkeit der
Thermoelemente


Prüfung der einwandfreien Funktion des
Abzugs und eventuelle Reinigung


Prüfung und eventuelle Schmierung der
Gashähne

9
DEUTSCH
DE
6.3. Reinigung des Kochfeldes
Gehen Sie hierzu auf die angegebene Weise vor.
Entfernen Sie die Roste der
Gasherdbrenner (A).
Nehmen Sie den Flammverteiler Bab.
Reinigen Sie sorgfältig den Brennerkörper
(C) und den Flammverteiler (B).
Führen Sie eine sorgfältige Reinigung der
Wanne Ddurch, verwenden Sie dafür ein
weiches Tuch und einen neutralen Reiniger.
Trocknen Sie sorgfältig die gereinigten
Oberflächen ab und setzen Sie die Bauteile
wieder ein.
Schützen Sie das Innere des
Gasherdbrenners vor Eindringen von
Wasser und Schmutz, um Fehl-
funktionen des Gasbrenners oder die
Verstopfung der Düse zu vermeiden.
6.4. Reinigung des Backofens
In kaltem Zustand können der Backofenboden
und die Roste herausgenommen werden.
Setzen Sie den Backofen nach der Reinigung leer
in Betrieb, um Korrosion zu vermeiden.
Gehen Sie hierzu auf die angegebene Weise vor:
Nehmen Sie den Backofenboden (A) und den
Rost (B) aus dem Backofen und reinigen Sie
sie sorgfältig.
Reinigen Sie den Backofeninnenraum von
eventuellen Verkrustungen, die den
einwandfreien Betrieb beeinträchtigen können.
Trocknen Sie sorgfältig die gereinigten
Oberflächen ab und setzen Sie die Bauteile
wieder ein.
B
A
ID
07
A
B
C
D
ID
06

10
DEUTSCH
DE
7. FUNKTIONSSTÖRUNGEN
Die folgenden Informationen dienen der
Erkennung und Behebung eventueller
Funktionsstörungen, die während des Betriebs
auftreten könnten.
Einige dieser Probleme können vom Benutzer
gelöst werden, für alle anderen ist eine genaue
Fachkenntnis erforderlich, sie dürfen daher
ausschließlich durch qualifiziertes Personal
behoben werden.
Problem Ursachen Lösungsmöglichkeiten
Gasgeruch. Gelegentliches Entweichen
durch Erlöschen der Flamme.
Gashahn schließen und Raum lüften.
Die Zündflamme zündet nicht.
Die Funken-Zündvorrichtung
funktioniert nicht Funktionstüchtigkeit der
Zündvorrichtungen prüfen.
Zündflamme von Hand anzünden.
Luft in den Rohrleitungen nach
langer Nichtbenutzung.
Die Zündflamme geht immer
wieder aus.
Das Thermoelement ist nicht
heiß genug.
Den Anzündvorgang verlängern.
Die Zündflamme zündet, aber der
Brenner zündet nicht.
Überprüfen Sie die Funktions-
tüchtigkeit des Thermostaten.
Kontrollieren Sie die entsprechende
Sicherheitsvorrichtung.


Wenn das Problem weiter
besteht, Kundendienst
kontaktieren.
Die Flamme ist gelb. Der Brenner ist verschmutzt
oder nass.
Brenner reinigen und trocknen
lassen. 

Wenn das Problem
weiter besteht, Kundendienst
kontaktieren.
Der Brenner-Regler lässt sich
schwer drehen. Fehlfunktion des Gashahns. 

Kundendienst kontaktieren.
Der Backofen erreicht nicht die
eingestellte Temperatur.
Betriebsthermostat defekt. Bauteil austauschen.


Kundendienst kontaktieren.
Sicherheitsthermostat hat
ausgelöst.
Backofen abkühlen lassen.
Danach den Sicherheitsthermostat
zurückstellen.

11
DEUTSCH
DE
8. INSTALLATION

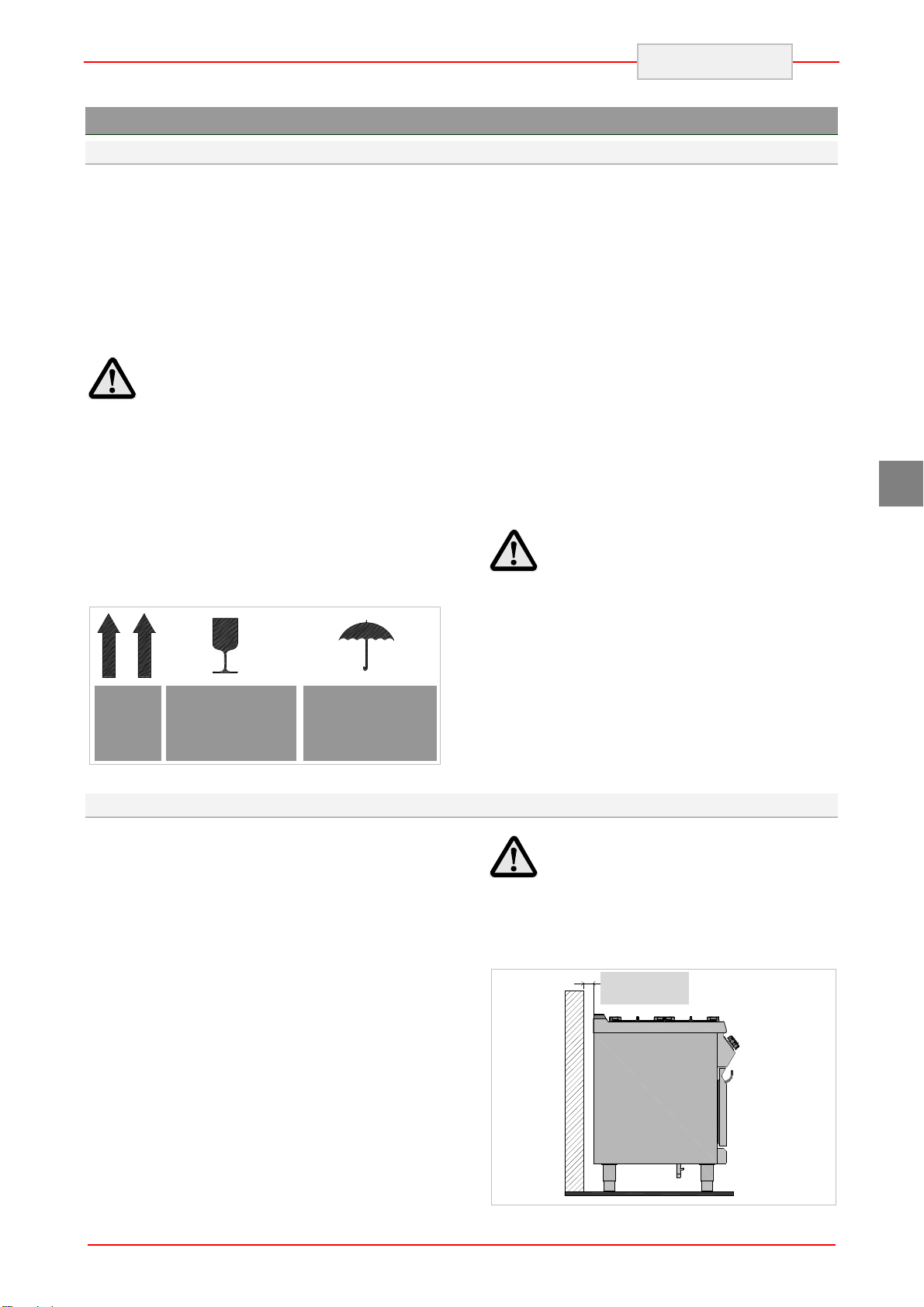

8.1. Verpackung und Auspacken
Beachten Sie beim Handling und bei der
Installation die Herstellerinformationen, die direkt
auf der Verpackung, auf dem Gerät und in der
vorliegenden Anleitung angegeben sind.
Zum Heben und Transportieren des Produkts ist
der Einsatz eines Gabelstaplers oder Hubwagens
vorgesehen, wobei besonders auf die
gleichmäßige Gewichtsverteilung zu achten ist,
um die Gefahr des Umkippens zu vermeiden
(vermeiden Sie übermäßige Neigungen!).
Achten Sie beim Einsetzen der
Hebevorrichtung auf den Gasversor-
gungsschlauch und auf die Position
der Standfüße.
Die Verpackung besteht aus Karton und der
Holzpalette. Auf der Kartonverpackung ist eine
Reihe von Symbolen aufgedruckt, die,
entsprechend den internationalen Bestimmungen,
auf die Vorschriften hinweisen, die beim Laden
und Entladen, Transport und Lagerung der Geräte
einzuhalten sind.
Prüfen Sie beim Empfang, dass die Verpackung
vollständig ist und während des Transports nicht
beschädigt wurde.
Eventuelle Beschädigungen sind unverzüglich
beim Transporteur zu beanstanden.
Das Gerät sobald wie möglich auszupacken, um
zu prüfen, ob es unversehrt und unbeschädigt ist.
Ritzen Sie die Kartonverpackung nicht mit
scharfen Schneidwerkzeugen ein, damit
Beschädigungen der darunter liegenden
Stahlblechpaneele vermieden werden.
Ziehen Sie die Kartonverpackung nach oben vom
Gerät ab.
Prüfen Sie nach dem Auspacken, ob die
Ausstattung des Geräts mit Ihrer Bestellung
übereinstimmt.
Verständigen Sie im Fall von Unregelmäßigkeiten
unverzüglich den Händler.
Lagern Sie das Verpackungs-
material (Nylonbeutel, Styropor,
Klammern ...) nicht in der Reichweite
von Kindern!
Entfernen Sie den PVC-Schutzfilm von den Innen-
und Außenwänden. Benutzen Sie hierfür
möglichst keine Metallwerkzeuge.
8.2. Installation (Servicetechniker)
Alle Installationsphasen sind von Beginn der
Projektumsetzung an zu bedenken.
Der Aufstellungsort muss mit sämtlichen
Versorgungsanschlüssen sowie dem Abfluss für
Produktionsrückstände ausgerüstet und
angemessen beleuchtet sein und über alle
Hygiene- und sanitären Voraussetzungen
entsprechend den geltenden Gesetzen verfügen.
Die Installation muss in einem Abstand von der
Wand von mind. 5 cm erfolgen, wenn diese nicht
bis mindestens 150 °C temperaturbeständig ist.

 
 Die Geräte, die einen Backofen
haben, müssen in einem Mindestabstand
von 50 cm von der Wand montiert werden.
Richten Sie das Gerät durch Einstellen der
einzelnen Standfüße horizontal aus.
Um einen einwandfreien Betrieb
des Geräts zu gewährleisten, darf
dieses nur in permanent belüfteten
Räumen installiert und betrieben
werden.
HIER
OBEN
VORSICHT
GLAS
VOR
FEUCHTIGKEIT
SCHÜTZEN
50
ID
08
5 cm

12
DEUTSCH
DE
Für den Fall, dass das Gerät in
der Nähe von Wänden, Trennwänden,
Küchenschränke, dekorativen
Elementen usw. platziert werden soll,
müssen diese aus nicht brennbarem
Material sein, sonst müssen sie mit
geeigneten, nicht brennbaren
Materialien verkleidet werden.
Die interne Gasversorgungsanlage und die Räume,
in denen das Gerät aufgestellt wird, müssen den
geltenden Bestimmungen des Verwendungslandes
entsprechen (Ministerialverordnung vom 12. Juli
1996 und UNI-CIG 87/23).
Es ist die für eine regelmäßige Verbrennung des
Gases an den Brennern erforderliche Luftmenge
zuzuführen, d. h. ca. 2 Kubikmeter pro Stunde für
jedes kW der installierten Leistung.
8.3. Ableitung der Verbrennungsprodukte
Die Verbrennungsprodukte des Gasherdes sind
stets mittels Abzugshauben abzuleiten, die an
Abzugsleitungen oder Schornsteinen
angeschlossen sind oder direkt nach außen
ableiten. Falls keine Abzugshaube eingesetzt
werden kann, wird die Verwendung eines Lüfters
zur direkten Entlüftung nach außen geduldet, der
so geschaltet sein muss, dass eine Blockierung
des Ansauglüfters gleichzeitig die Unterbrechung
der Gaszufuhr auslöst.
Für die Installation von Gasherden vom Typ "A"
ist kein Anschluss an eine Rauchabzugsanlage
vorgesehen, sondern eine geeignete
Abzugshaube mit sicherer Wirkung, so dass die
Verbrennungsprodukte nach außen abgeführt
werden.
8.4. Montage des Geräts in Reihe
Um die Geräte in Reihe (Seite an Seite) zu
montieren, gehen Sie wie angegeben vor.
Montieren Sie die Bedientafeln ab und entfernen
Sie wenn nötig den Abluftgrill.
Verwenden Sie auf den aneinander stoßenden
Seitenteilen Dichtband (A).
Schieben Sie die Geräte nebeneinander und
richten Sie sie horizontal aus (durch Einstellen der
Standfüße).
Verbinden Sie die Geräte mit den
Befestigungselementen.
8.5. Gasanschluss (Servicetechniker)
Der Gasanschluss muss entsprechend der
geltenden Bestimmungen erfolgen.
Überprüfen Sie vor dem Anschluss des Geräts die
technischen Daten, die Gasart, den Betriebsdruck
und die Durchflussmenge, die auf dem
Typenschild angegeben sind.
Der Anschluss erfolgt durch Verbinden des
Anschlussschlauchs des Geräts mit dem Rohr
des Gasversorgungsnetzes. An der Verbindung
ist ein Gas-Absperrhahn zu installieren, um die
Gasversorgung bei Bedarf unterbrechen zu
können.
A
A
B
C
C

13
DEUTSCH
DE

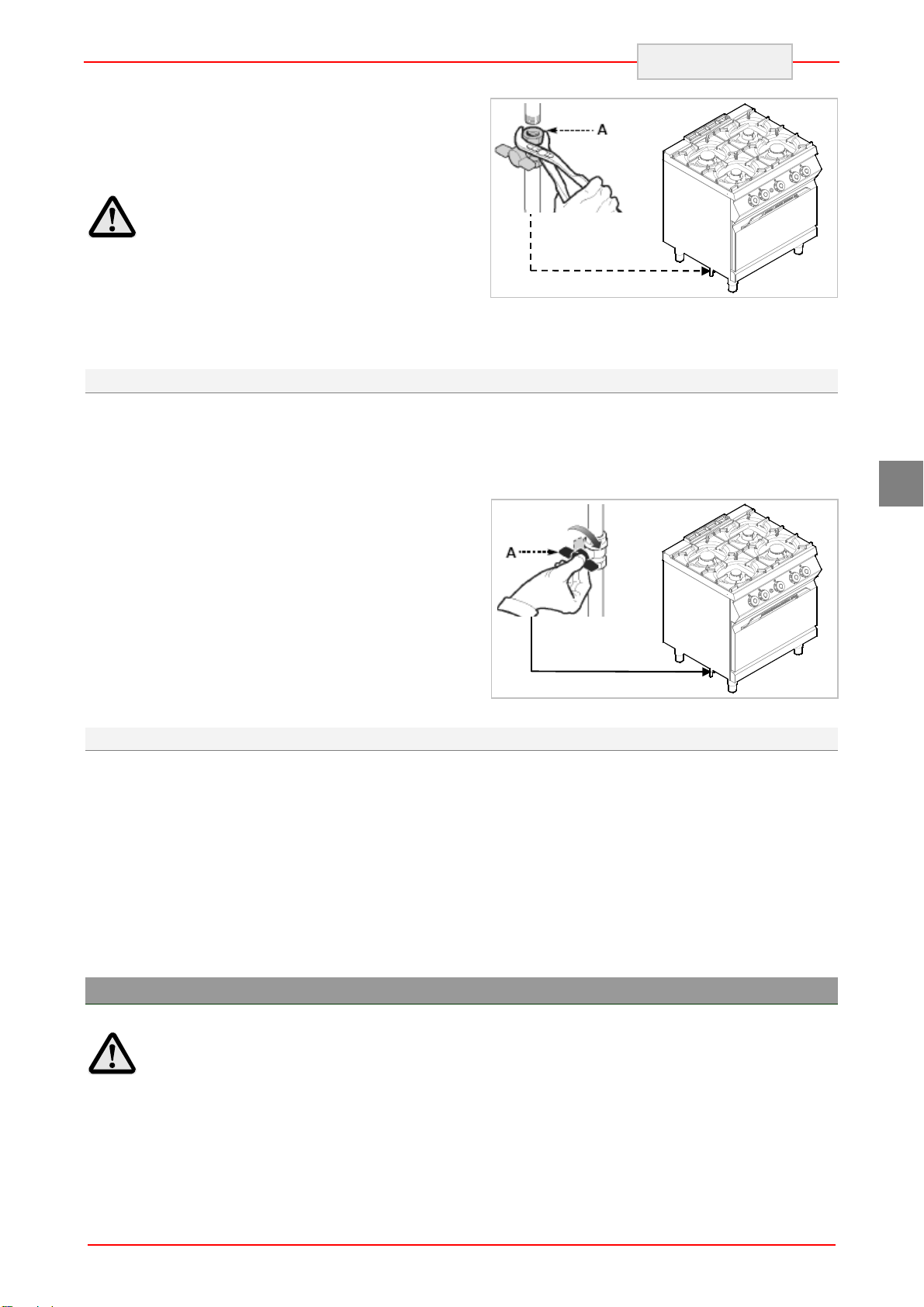

Falls in der Gasversorgungsanlage erhebliche
Druckschwankungen auftreten, wird der Einsatz
eines Druckreglers empfohlen.
Prüfen Sie nach dem Anschluss auf eventuelle
Gaslecks.
Niemals offene Flammen für die
Suche nach Gaslecks verwenden!
8.6. Umrüstung Gasversorgung (Servicetechniker)
Das Gerät wurde vom Hersteller mit dem auf dem
Typenschild angegebenen Gas geprüft. Soll eine
andere Gasart verwendet werden, ist wie folgt
vorzugehen:
1. Schließen Sie den Gas-Absperrhahn (A).
2. Ersetzen Sie die Brennerdüsen der
Gasbrenner (siehe Kapitel 9.3)
3. Ersetzen Sie die Düsen der Zündflammen der
Gasherdbrenner (siehe Kapitel 9.4).
4. Stellen Sie das Minimum an den Gashähnen
der Brenner ein (siehe Kapitel 9.1).
5. Entfernen Sie den auf dem Typenschild
angebrachten Aufkleber und bringen Sie den
neuen an, auf dem das verwendete Gas
angegeben ist (Position 4 des Typenschildes).
8.7. Prüfung (Servicetechniker)
Vor der Inbetriebnahme ist eine Prüfung der
Anlage vorzunehmen, um die Betriebs-
bedingungen jedes einzelnen Bauteils zu
beurteilen und eventuelle Unregelmäßigkeiten zu
erkennen.
Führen Sie für die Prüfung des Kochfeldes
folgende Kontrollen durch:
1. öffnen Sie den Gasversorgungshahn und
prüfen Sie die Dichtigkeit der Verbindungen;
2. prüfen Sie die einwandfreie Zündung und
Verbrennung der Gasherdbrenner;
3. prüfen und regeln Sie, wenn nötig, den
Gasdruck und -durchflussmenge bei Minimum
und Maximum (Kapitel 9.1);
4. prüfen Sie, ob das Sicherheitsthermoelement
einwandfrei funktioniert;
5. prüfen Sie die Gasleitungen auf
Undichtigkeiten.
9. EINSTELLUNGEN (Servicetechniker)
Aktivieren Sie alle vorhandenen
Sicherheitsvorrichtungen, bevor Sie
eine Einstellung vornehmen.
Schließen Sie insbesondere den Gas-
Absperrhahn und verhindern Sie den
Zugang zu Vorrichtungen, die, wenn
sie aktiviert werden, unerwartete
Gefahrensituationen für die Sicherheit
und Gesundheit von Personen
auslösen können.
ID 12
ID 12

14
DEUTSCH
DE

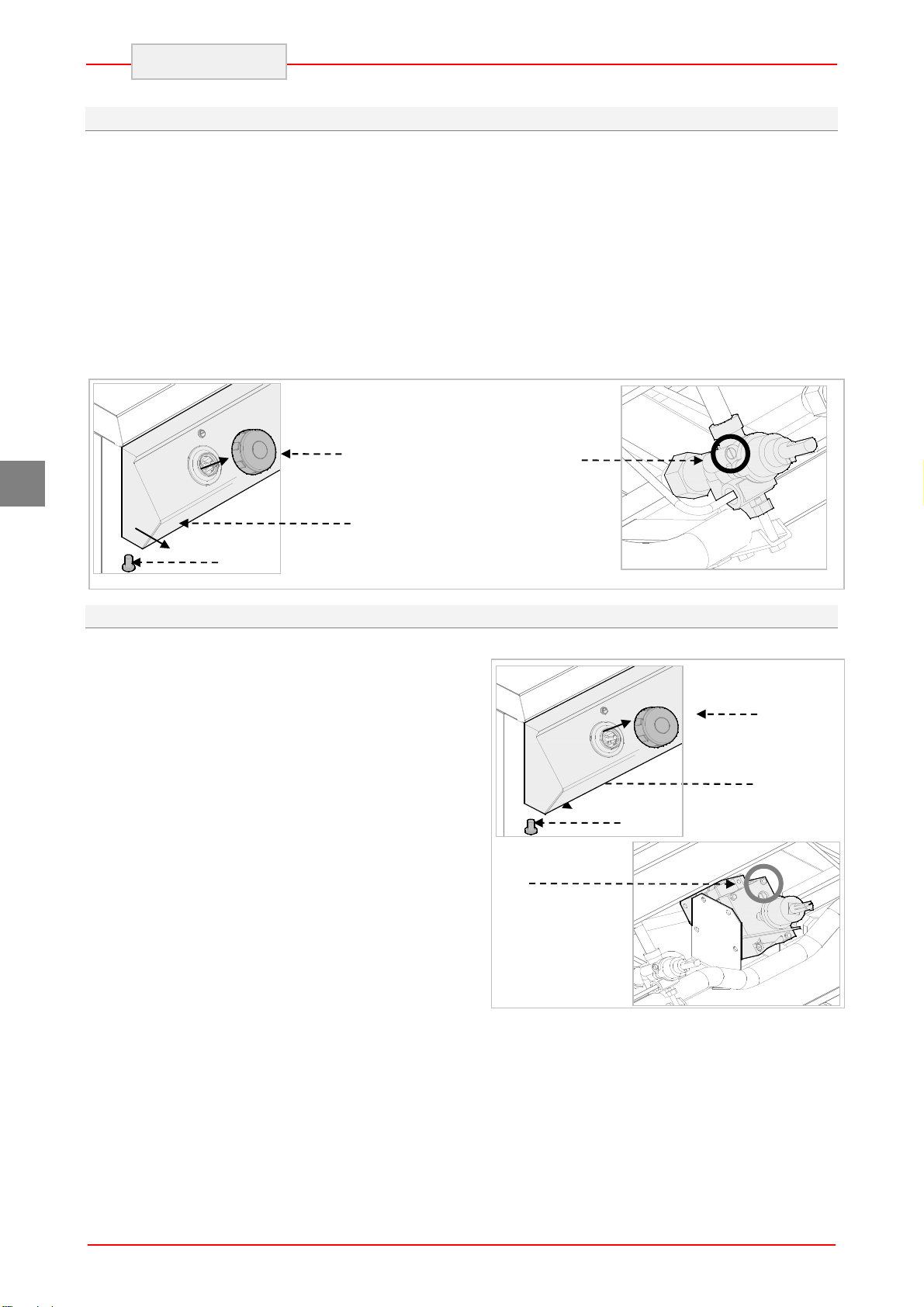

9.1. Minimum-Einstellung des Kochfeld-Brennerhahns
Diese Einstellung ist nur vorzunehmen, wenn die
anzuschließende Gasart von der Prüfgasart
abweicht, nachdem die Versorgungsumrüstung
vorgenommen wurde.
Prüfen Sie vor Ausführung dieser Einstellung, ob
der Gasdruck mit dem Wert des entsprechenden
Nenndrucks übereinstimmt (siehe Tabelle in
Anlagen).
Gehen Sie hierzu auf die angegebene Weise vor.
1. Schließen Sie den Gas-Absperrhahn.
2. Ziehen Sie den Drehregler (A) ab.
3. Schrauben Sie die Schrauben (B) heraus
und nehmen Sie das Bedienfeld (C) ab.
4. Druckknopf aus Position (7) langsam im
Uhrzeigersinn bis zur Position des
minimalen Durchflusses drehen (kurz vor
Schließstellung).Schraube (D) gegen den
Uhrzeigersinn drehen, um den Durchfluss
zu erhöhen. Versiegeln Sie die Schraube
nach der Einstellung mit Lack.
5. Montieren Sie am Ende das Bedienfeld (C)
und den Drehregler (A).
9.2. Minimum-Einstellung des Backofen-Brennerhahns
Diese Einstellung ist nur vorzunehmen, wenn die
anzuschließende Gasart von der Prüfgasart
abweicht, nachdem die Versorgungsumrüstung
vorgenommen wurde.
Prüfen Sie vor Ausführung dieser Einstellung, ob
der Gasdruck mit dem Wert des entsprechenden
Nenndrucks übereinstimmt (siehe Tabelle in
Anlagen).
Gehen Sie hierzu auf die angegebene Weise vor.
1. Schließen Sie den Gas-Absperrhahn.
2. Ziehen Sie den Drehregler (A) ab.
3. Schrauben Sie die Schrauben (B) heraus
und nehmen Sie das Bedienfeld (C) ab.
4. Ziehen Sie Injektor Dheraus und ersetzen
Sie ihn durch einen, der für die Art des
verwendeten Gases geeignet ist (siehe
Anlagen). Versiegeln Sie die Schraube
nach der Einstellung mit Lack.
5. Montieren Sie am Ende das Bedienfeld (C)
und den Drehregler (A).

 
 Nach Abschluss aller Eichungs- und
Einstellarbeiten muss die Gasdichtigkeit
und das korrekte Arbeiten des Gerätes
überprüft werden.
Vergewissern Sie sich, dass bei min. bzw.
max. Ausgangsdruck die Flamme stabil ist.
Nach durchgeführten Einstellungen die
vorbereiteten Siegel anbringen u/o die
Einstellschrauben mit Lack blockieren.
C
A
B
D
D
C
A
B
ID
09
ID
13

15
DEUTSCH
DE
9.3. Austausch Düse und Primärluftzufuhreinstellung Gasherdbrenner
Gehen Sie hierzu auf die angegebene Weise vor.
Schließen Sie den Gas-Absperrhahn.
Entfernen Sie die Roste der
Gasherdbrenner (A).
Entfernen Sie den Flammverteiler (B) und den
Brennerkörper (C).
Entfernen Sie die Muldenschalen (D).
Lösen Sie die Schraube Eund stellen Sie die
Position des Venturi-Rohrs (F) ein.
Ersetzen Sie bei Bedarf die Düse (G) durch
eine, die für die Art des verwendeten Gases
geeignet ist (siehe Anlagen).
Ziehen Sie die Schraube Efest und stellen
Sie am Ende den Anfangszustand wieder her.
9.4. Austausch Zündflammendüse Gasherdbrenner
Gehen Sie hierzu auf die angegebene Weise vor:
Schließen Sie den Gas-Absperrhahn.
Entfernen Sie die Roste der
Gasherdbrenner (A).
Entfernen Sie die Flammverteiler (B)
und die Brennerkörper (C).
Entfernen Sie die Muldenschalen (D).
Tauschen Sie die Zündflammendüsen der
Gasherdbrenner (E).
Stellen Sie den Anfangszustand wieder her.
E
B
C
A
D
H
E
F
B
C
A
D
G
ID
06
ID
15

16
DEUTSCH
DE
9.5. Austausch Düse Backofenbrenner und Primärluftzufuhreinstellung
Backofenbrenner
Gehen Sie hierzu auf die angegebene Weise vor.
Schließen Sie den Gas-Absperrhahn.
Nehmen Sie das untere Backofenpaneel (A) ab.
Ersetzen Sie bei Bedarf die Düse (B) durch
eine, die für die Art des verwendeten Gases
geeignet ist (siehe Anlagen).
Lösen Sie die Schraube (C) und stellen Sie
die Position des Venturi-Rohrs (D) ein.
Ziehen Sie Schraube (C) fest und stellen Sie
am Ende den Anfangszustand wieder her.
9.6. Austausch Zündflammendüse Backofenbrenner
Gehen Sie hierzu auf die angegebene Weise vor.
Schließen Sie den Gas-Absperrhahn.
Nehmen Sie den Boden (A) und den Rost (B)
aus dem Backofen heraus.
Die Zündflamme ist neben dem Brenner
angeordnet.
Schrauben Sie die Kappe (D) ab.
Ziehen Sie die Düse (E) heraus und ersetzen
Sie sie durch eine, die für die Art des
verwendeten Gases geeignet ist (siehe
Anlagen).
Setzen Sie die Kappe wieder auf und stellen
Sie den Anfangszustand wieder her.
A
B
ID
07
D
E
H
A
B
C
D
GN
2/1

17
DEUTSCH
DE
10. ENTSORUNG DES GERÄTS

 
 Dieses Gerät ist entsprechend der
Europäischen Richtlinie 2002/96/EG, WASTE
ELECTRICAL AND ELECTRONIC
EQUIPMENT (WEEE), gekennzeichnet.
Wenn Sie sicherstellen, dass
dieses Produkt ordnungsgemäß
entsorgt wird, leisten Sie einen Beitrag
zur Vorbeugung von möglichen
negativen Folgen für Umwelt und
Gesundheit.
Das Symbol auf dem Produkt oder auf
der Begleitdokumentation weist darauf hin, dass
dieses Produkt nicht wie normaler Hausmüll
behandelt werden darf, sondern der
entsprechenden Sammelstelle zum Recycling von
Elektro- und Elektronik-Geräten zugeführt werden
muss.
Beachten Sie die örtlichen Bestimmungen zur
Abfallentsorgung.
Weitere Informationen zu Behandlung,
Wiederverwertung und Recycling dieses Produkts
erhalten Sie bei der zuständigen örtlichen
Behörde, dem Abfallentsorgungsdienst oder dem
Händler, bei dem Sie das Produkt erworben
haben.
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten Tel.: [phone] Service-Hotline: [phone]
Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz)
