BASETech 2295599 User manual

Bedienungsanleitung
Temperaturgesteuerte Lötstation mit
Drahtspule
Best.-Nr. 2295599 Seite 2 - 14
Operating Instructions
Temperature-controlled soldering station
with wire coil
Item No. 2295599 Page 15 - 26

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Symbol-Erklärung ................................................................................................................................................3
3. Bestimmungsgemäße Verwendung.....................................................................................................................4
4. Lieferumfang........................................................................................................................................................4
5. Merkmale und Funktionen ...................................................................................................................................5
6. Wichtige Sicherheitshinweise ..............................................................................................................................5
7. Sicherheitshinweise.............................................................................................................................................6
a) Allgemein.......................................................................................................................................................6
b) Elektrische Sicherheit....................................................................................................................................7
c) Personen und Produkt...................................................................................................................................8
d) Arbeitssicherheit............................................................................................................................................8

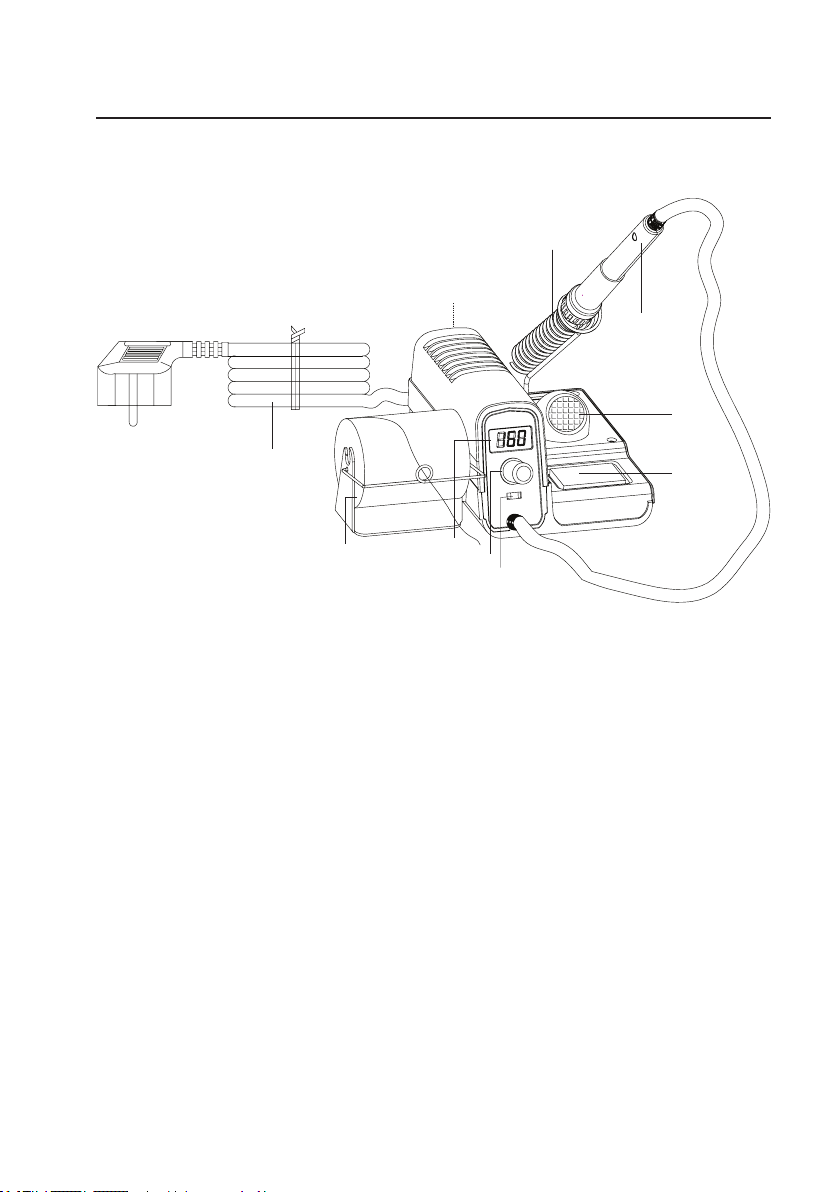

8. Bedienelemente.................................................................................................................................................10
a) Lötstation.....................................................................................................................................................10
9. Inbetriebnahme.................................................................................................................................................. 11
a) Einschalten, Aufheizen und Arbeiten mit der Lötstation .............................................................................. 11
b) Umschaltung von Einheit und Anzeigewerten zwischen Grad Celsius (°C) / Fahrenheit (°F) ....................12
c) Lötarbeiten...................................................................................................................................................12
10. Wartung .............................................................................................................................................................13
a) Wechsel der Lötspitze .................................................................................................................................13
11. PegeundReinigung ........................................................................................................................................13
12. Entsorgung ........................................................................................................................................................14
13. Technische Daten ..............................................................................................................................................14

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
einen elektrischen Schlag.
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.
Alle Metallteile, die während des Betriebs und der Wartung im Fehlerfall Spannung aufnehmen können,
müssen leitend mit dem Schutzleiter verbunden sein.
Beachten Sie die Bedienungsanleitung!

4
3. Bestimmungsgemäße Verwendung
Die Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur. Es können sämtliche Lötarbeiten
im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Das Produkt
eignet sich für Lötarbeiten mit SMD-Bauteilen in Kombination mit geeigneten Weichloten. Die Löttemperatur ist
einstellbar. Verwenden Sie das Produkt nur zu Ein- und Auslötarbeiten. Die Lötspitze ist wechselbar. Informationen
überkompatibleErsatzteilendenSieimKapitel„TechnischeDaten“.DieSpannungsversorgungerfolgtübereine
haushaltsübliche Netzsteckdose. Lötarbeiten an spannungsführenden Teilen sind nicht zulässig.
EineVerwendungistnuringeschlossenenRäumen,alsonichtimFreienerlaubt.DerKontaktmitFeuchtigkeit,z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann
eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie
sichdieBedienungsanleitunggenaudurchundbewahrenSiedieseauf.ReichenSiedasProduktnurzusammenmit
der Bedienungsanleitung an dritte Personen weiter.
AlleenthaltenenFirmennamenundProduktbezeichnungensindWarenzeichenderjeweiligenInhaber.AlleRechte
vorbehalten.
4. Lieferumfang
• Lötstation mit Lötkolben
• Schwamm (40 x 25 mm)
• 10 g Lötdraht
• RollefürLötdraht
• Ablageständer für Lötkolben
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.

5
5. Merkmale und Funktionen
• Leistung 30 W (max. 130 W)
• LED-Anzeige
• Temperaturbereich 160 - 480 °C, max. 480 °C
• Lötdrahtrolle Ø 1,0 mm x 10 g
• °C / °F Einheitenumschaltung
6. Wichtige Sicherheitshinweise
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
• Kinder von weniger als 3 Jahren sollten ferngehalten werden, damit
sie nicht mit dem Produkt spielen.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät
spielen.
• Kinder unter 14 Jahren dürfen nicht mit dem Gerät arbeiten.
• Seien Sie bei der Verwendung des Produkts vorsichtig, ansonsten
besteht Brandgefahr.
• Seien Sie vorsichtig, wenn Sie das Gerät an Stellen mit brennbaren
Materialien verwenden.
• Erhitzen Sie nicht dieselbe Stelle nicht zu lange.
• Betreiben Sie das Produkt nicht in Räumen oder bei widrigen
Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder
Stäube vorhanden sind oder vorhanden sein können! Es besteht
Explosionsgefahr!

6
• Beachten Sie, dass die heiße Luft zu brennbaren Materialien geleitet
werdenkann,welchesichnichtimSichtfeldbenden.
• Schalten Sie die Station nach dem Gebrauch aus. Stecken Sie den
Lötkolben in den Lötkolbenhalter und die Heißluftdüse in die Halterung
an der Station. Lassen Sie den Lötkolben und die Heißluftdüse
komplett abkühlen, bevor Sie das Produkt verstauen.
• Betreiben Sie das Produkt niemals unbeaufsichtigt.
7. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere
die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen
Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch
resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das
Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produkts haben.

7
• LassenSieWartungs-,Anpassungs-undReparaturarbeitenausschließlichvoneinemFachmannbzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden
Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Elektrische Sicherheit
• Lassen Sie inAnwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim
falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Kinder könnten z.B. versuchen,
Gegenstände in die Öffnungen des Produktes hineinzustecken. Es besteht Lebensgefahr durch einen
elektrischen Schlag! Außerdem besteht hohe Verletzungs- bzw. Verbrennungsgefahr durch die heißen
Oberächen!
• Das Produkt darf nie mit feuchten oder nassen Händen angefasst und bedient werden. Es besteht
Lebensgefahr durch einen elektrischen Schlag!
• Wickeln Sie das Netzkabel bei Betrieb vollständig ab. Ein nicht vollständig abgewickeltes Netzkabel
kann zur Überhitzung führen. Es besteht Brandgefahr!
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes
mit denen Ihrer Hausstromversorgung übereinstimmen.
• Das Gerät ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Schutzkontaktnetzsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins
Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos
(z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose.
Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• DieNetzsteckdosemusssichinderNähedesGerätsbendenundleichtzugänglichsein.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenenGriffächenausderNetzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie
danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall
mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer
ähnlichqualiziertenPersonersetztwerden,umGefährdungenzuvermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Stellen Sie sicher, dass beim Aufstellen das Netzkabel nicht gequetscht, geknickt oder durch scharfe
Kanten beschädigt wird.
• Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große
Kälte.
• Das Produkt muss während des Betriebs immer korrekt über die Wandsteckdose geerdet sein.

8
• Das Produkt bleibt auch einige Zeit nach dem Betrieb heiß. Berühren Sie das Produkt während dieser
Zeit nicht.
• Betreiben Sie das Produkt nicht unbeaufsichtigt.
• Bewegen, transportieren oder lagern Sie das Produkt nur dann, wenn es vollständig abgekühlt ist.
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann.
Es besteht Verletzungsgefahr.
• VerwendenSiedasProduktniemalsgleichdann,wennesvoneinemkaltenineinenwarmenRaum
gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet
wird. Dies kann u.U. mehrere Stunden dauern.
c) Personen und Produkt
• Befestigen Sie keine Gegenstände an der Lötstation und decken Sie die Lötstation niemals ab. Es
besteht Brandgefahr!
• Klopfen Sie Lötzinnreste an der Lötspitze nicht am Gehäuse der Lötstation ab, dadurch werden der Löt-
kolben (Heizelement) und die Lötstation beschädigt.
• Die Lötstation darf nicht feucht oder nass werden. Wenn Sie einen feuchten Schwamm zum Abwischen
der Lötspitze verwenden wollen, so darf dieser nur in die entsprechende Öffnung der Lötkolbenablage
eingelegt werden.
• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten oder Schmelzen von Kunstoffen.
• Trennen Sie das Produkt bei Arbeitspausen und längerer Nichtbenutzung (z.B. Lagerung) von der
Stromversorgung, ziehen Sie den Netzstecker aus der Netzsteckdose.
• Bewahren Sie das Produkt vor Kindern gesichert und geschützt auf.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
d) Arbeitssicherheit
• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Schalten Sie vorher
immer die Spannungen ab.
• Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder
damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag
kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung
geladen sein!
• JenachWerkstückbzw.LötvorgangistdasWerkstückdurchgeeigneteSpannvorrichtungenzuxieren.
Dadurch haben Sie beide Hände frei für den Lötvorgang.
• Halten Sie Ihren Arbeitsplatz sauber.

9
• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.
• Sorgen Sie beim Löten für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können
gesundheitsschädlich sein.
• Nachdem Sie mit Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab. Dies gilt vor allem bei
der Verwendung von bleihaltigem Lötzinn.
• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.
• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille.
• Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!
• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer
schlechten Lötstelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen
LötdrahtmitFlussmittelseele(sog.Röhrenlot)ein.
• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare Griffbegrenzung am Lötkolben.
Verbrennungsgefahr!
• Löten Sie nur auf nicht-brennbaren Oberächen.Achten Sie auf benachbarte Materialien, da diese
durch die Hitze beschädigt werden können.
• Stecken Sie den heißen Lötkolben immer in die Lötkolbenablage, wenn der Lötkolben nicht benötigt
wird.
• Es besteht Brandgefahr durch unvorsichtige Benutzung des Lötkolbens. Arbeiten Sie nicht mit dem
Gerät an Orten mit brennbaren Materialien oder in explosionsgefährdeten Bereichen.
• Verwenden Sie das Produkt nicht im Außenbereich.
• Tauchen Sie das Produkt nicht in Flüssigkeiten gleich welcher Art ein.
• Lassen Sie die Lötstation nicht unbeaufsichtigt, während sie eingeschaltet ist. Halten Sie Kinder fern,
während sie in Betrieb ist.
• Seien Sie besonders vorsichtig, wenn Sie den Lötkolben in der Nähe brennbarer Materialien verwenden.
Während des Lötens können schädliche Dämpfe entweichen. Arbeiten Sie nur an gut belüfteten Orten.
• Seien Sie besonders vorsichtig, wenn Sie den Lötkolben in der Nähe brennbarer Materialien verwenden.
• Das Abschrauben des Gehäuses ist nicht zulässig.

10
8. Bedienelemente
a) Lötstation
1
8
9
10
7
6
4
5
2
3
1 Schiebeschalter Temperatureinheit
2 Temperaturdrehregler
3 LED-Display
4 Lötdrahtrolle im Halter
5 Netzkabel
6 Netzschalter Ein-/Aus ((I= EIN / 0= AUS) (verdeckt,
nicht dargestellt)
7 Lötkolbenhalter (Ablageständer)
8 Lötkolben
9 Reinigungswolle(Metall)
10 Lötschwamm

11
9. Inbetriebnahme
a) Einschalten, Aufheizen und Arbeiten mit der Lötstation
• Packen Sie die Lötstation aus und kontrollieren alle Teile auf Beschädigungen. Beschädigte Teile dürfen nicht in
Betrieb genommen werden.
• Platzieren Sie die Lötstation auf einer stabilen und hitzeunempndlichen Fläche.Achten Sie darauf, dass die
Lötstation auf einer feuer- und hitzebeständigen Unterlage aufgestellt wird.
• Montieren Sie den spiralförmigen Ablageständer für den Lötkolben seitlich an der Lötstation. Er muss am in das
Langloch hinten rechts in der Grundplatte eingesteckt werden.
• Stecken Sie den Lötkolben (8) mit der Lötspitze voran in die Spirale des Ablageständers ein, bevor Sie die
Lötstation einschalten.
• Positionieren Sie den Halter mit der Lötdrahtrolle (4) neben der Lötstation. Beachten Sie die Position des
Ablageständers.RechtshänderstellendieLötdrahtrolleambestenlinksvonsichauf,Linkshänderaufderrechten
Seite.
• Feuchten Sie den Lötschwamm (10) mit Wasser an.
• Verbinden Sie den Netzstecker des Netzkabels (5) mit einer spannungsführenden Netzsteckdose.
• SchaltendieLötstationamNetzschalter(6)aufderRückseiteein(I=EIN/0=AUS).DasLED-Display(3)schaltet
sich ein und zeigt die momentane Temperatur des Lötkolbens an.
• Stellen Sie die gewünschte Lötspitzentemperatur durch Drehen des Temperaturdrehreglers (6) ein. Das Drehen
des Temperaturdrehreglers im Uhrzeigersinn (UP) erhöht die Temperatur. Das Drehen des Temperaturdrehregler
entgegen des Uhrzeigersinns (DOWN) verringert sie.
• Während der Temperaturverstellung zeigt das Display die Solltemperatur an. Danach schaltet es auf die Anzeige
der Ist-Temperatur des Lötkolbens um.
• Kontrollieren Sie die eingestellte Temperatur am Display (3). Die Temperatur ist in einem Bereich von 160 bis 480
°C einstellbar. Sie können mit Ihrer Lötarbeit beginnen, wenn die eingestellte Temperatur erreicht ist.
• Die Lötstation verfügt über eine Temperaturspeicherfunktion. Die zuletzt eingestellte Temperatur bleibt nach dem
erneuten Einschalten erhalten.
• Stimmen Sie ihre Temperatureinstellung auf das verwendete Lot ab, z.B. benötigen Sie für bleihaltiges Lot eine
Temperatur von ca. 270 - 360 °C.
• Der Lötkolben heizt sich auf bis die eingestellte Solltemperatur erreicht ist. Wenn die Ist-Temperatur des Lötkolbens
unter den eingestellten Sollwert fällt, heizt die Lötstation den Lötkolben automatisch nach, bis wieder die eingestellte
Solltemperatur erreicht ist.
• Warten Sie mit Ihrer Arbeit während der Aufheizzeit und setzen Sie sie fort, wenn die eingestellte Solltemperatur
wieder erreicht ist.
• Um den Lötkolben (8) auszuschalten und die Lötstation außer Betrieb zu nehmen, schalten Sie sie am Netzschalter
(6) aus (0 = AUS), bevor Sie den Netzstecker ziehen.

12
b) Umschaltung von Einheit und Anzeigewerten zwischen Grad Celsius (°C) /
Fahrenheit (°F)
Zur Umschaltung gehen Sie wie folgt vor:
• Um die Anzeige der Temperatureinheit zwischen °C und °F zu wechseln, stellen Sie den Schiebeschalter
Temperatureinheit (1) auf die gewünschte Einheit.
• Die Temperaturanzeige wird umgeschaltet.
• Die Temperatureinstellung bleibt auch nach dem Ausschalten des Geräts erhalten. Wenn Sie die Lötstation das
nächste Mal einschalten, wird sie wieder verwendet.
Der Temperaturfühler ist prinzipbedingt im Heizelement integriert und nicht in der wechselbaren Lötspitze.
Aus diesem Grund benötigt die Lötspitze noch etwas Zeit, sich auf die eingestellte Temperatur aufzuheizen.
c) Lötarbeiten
Fassen Sie den Lötkolben nur am Griff an. Berühren Sie niemals die heiße Lötspitze oder Hülse. Ver-
brennungsgefahr! Legen Sie den Lötkolben beim Aufheizen und während der Lötpausen immer in der
Lötkolbenablage ab. Achten Sie auf saubere Lötkontakte am Werkstück.
• Testen Sie die Temperatur der Lötspitze, indem Sie etwas Lötzinn daran anhalten. Wenn dieses schmilzt, ist die
Temperatur richtig.
Stellen Sie die Arbeitstemperatur beim Löten an größeren Lötstellen etwas höher ein.
• Verzinnen Sie die aufgeheizte Lötspitze mit Lot. Streifen Sie überschüssiges Lot am Lötschwamm ab.
• Erhitzen Sie die Lötstelle und führen Lötzinn zu.
• Lassen Sie die Lötstelle abkühlen. Erschüttern Sie sie während des Abkühlens nicht.
• Säubern Sie die Lötspitze nach jedem Lötvorgang am Lötschwamm.
Verringern Sie die Temperatureinstellung in Arbeitspausen. Dies erhöht die Lebensdauer der Lötspitze und
spart Energie.
• Stellen Sie den Lötkolben (8) zum Abkühlen zurück in den Ablageständer.
• Nach Beendigung der Lötarbeiten legen Sie den Lötkolben im Ablageständer ab und schalten die Lötstation am
Netzschalter (6) (I = EIN / 0 = AUS) aus.
• Feilen Sie die Lötspitze niemals ab; dadurch wird die Spitze zerstört.
Nach Gebrauch Lötkolben abkühlen lassen. Tauchen Sie die Lötspitze nicht in Wasser ein.
Verwenden Sie nur Lote zum Löten an elektronischen Bauteilen. Säurehaltige Lote beschädigen die
Lötspitze.

13
10. Wartung
a) Wechsel der Lötspitze
 PassendeErsatzteileoderZubehörnden Sieunterwww.conrad.com aufderzum Produktgehörigen
Internetseite.GebenSiedieBestellnummerindieSuchleisteein.BestellnummernpassenderTeilenden
SieimKapitel„TechnischeDaten“dieserBedienungsanleitung.
Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen Belastung und damit auch zur Abnutzung der
Lötspitze. Dies führt dazu, dass die Lötspitze stumpf wird und so kein präziser Lötvorgang an kleineren Bauteilen
mehr möglich ist. In diesem Fall kann die Lötspitze gegen eine neue ausgetauscht werden.
Gehen Sie zum Wechsel der Lötspitze wie folgt vor:
• Schalten Sie den Lötkolben (8) aus und lassen Sie den Lötkolben vollständig abkühlen. Versuchen Sie keine
Einzelteile zu wechseln, solange der Lötkolben noch heiß ist. Es besteht Verbrennungsgefahr.
• Lockern Sie die Rändelmutter am Lötkolben durch Drehen entgegen dem Uhrzeigersinn. Lösen Sie die
RändelmutteramLötkolben.
• Ziehen Sie die Lötspitze vorsichtig und gerade aus der Hülse heraus.
• Das Heizelement darf mechanisch nicht belastet werden. Bei Bruch des Heizelements erlischt die Gewährleistung/
Garantie!
• Setzen Sie eine neue Lötspitze vorsichtig in die Hülse ein.
• Stecken Sie die Hülse mit der Lötspitze auf den Lötkolben auf und drehen Sie die Überwurfmutter vorsichtig im
Uhrzeigersinn fest. Wenden Sie dabei jedoch keine Gewalt an, verwenden Sie zum Festdrehen kein Werkzeug!
11. Pege und Reinigung
 VerwendenSieaufkeinenFallaggressiveReinigungsmittel,Reinigungsalkoholoderanderechemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel der Lötspitze wartungsfrei.
• EineweitergehendeWartungoderReparaturistnurdurcheineFachkraftoderFachwerkstattzulässig.Essind
keinerlei für Sie zu wartende Bestandteile im Inneren des Produktes, öffnen/zerlegen Sie es deshalb niemals.
• TauchenSiedasProduktzumReinigennichtunterWasser.
• VerwendenSieeinleichtangefeuchtetes,faserfreiesTuchzurReinigungderAußenseite desProdukts. Staub
lässt sich mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und mit einem Staubsauger leicht entfernen.
Verwenden Sie nur wenig Wasser.
• Schalten Sie die Lötstation vor einer Reinigung aus und trennen Sie sie von der Netzspannung. Ziehen Sie
dazu den Netzstecker aus der Netzsteckdose! Lassen Sie das Produkt anschließend abkühlen. Lassen Sie den
Lötkolben und die Lötstation dann vollständig abkühlen.

14
• DieLötspitzebenötigtkeinespezielleReinigung.Esgenügt,diesewährendeinesLötvorgangsgelegentlicham
Lötschwamm von Flussmittelresten oder überschüssigem Lot zu reinigen.
• Bevor Sie die Lötstation ausschalten, sollte die Lötspitze gut verzinnt werden. Dies beugt einer Korrosion der
Lötspitze vor.
• Lassen Sie das Produkt vollständig abkühlen, bevor Sie es einlagern.
12. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am
Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.
13. Technische Daten
Betriebsspannung.............................................220 - 240 V/AC, 50 Hz
Leistung............................................................max. 130 W
Temperaturbereich............................................160 - 480 °C
Aufheizzeit........................................................50 Sekunden auf 400 °C
Abmessungen Lötschwamm ............................40 x 25 mm
Kabellänge........................................................ca. 1,0 m (Netzkabel)
Kabel ................................................................0,5 mm2x 1 m
Betriebsbedingungen........................................0 bis +40 °C, 40 - 80 % relative Luftfeuchte (nicht kondensierend)
Lagerbedingungen............................................0 bis +40 °C, 40 - 80 % relative Luftfeuchte (nicht kondensierend)
Abmessungen (L x B x H )................................122 x 145 x 80 mm (Lötstation)
Gewicht.............................................................0,68 kg
Geeignete Ersatzteile
Lötspitzen.........................................................Conrad Best.-Nr. 2338509, 2338510, 2338511, 2338512, 2338513

15
Table of contents
Page
1. Introduction........................................................................................................................................................16
2. Description of symbols.......................................................................................................................................16
3. Intended use......................................................................................................................................................17
4. Package contents ..............................................................................................................................................17
5. Features and functions ......................................................................................................................................18
6. Important safety information ..............................................................................................................................18
7. Safety information..............................................................................................................................................19
a) General information.....................................................................................................................................19
b) Electrical safety ...........................................................................................................................................20
c) Persons and product ...................................................................................................................................21
d) Work safety..................................................................................................................................................21
8. Product overview ...............................................................................................................................................22
a) Soldering station..........................................................................................................................................22
9. Operation...........................................................................................................................................................23
a) Switching on, heating up and working with the soldering station ................................................................23
b) Switching the unit and display values between degrees Celsius (°C) / Fahrenheit (°F).............................24
c) Soldering .....................................................................................................................................................24
10. Maintenance ......................................................................................................................................................25
a) Changing the soldering tip...........................................................................................................................25
11. Care and cleaning..............................................................................................................................................25
12. Disposal.............................................................................................................................................................26
13. Technical data....................................................................................................................................................26

16
1. Introduction
Dear customer,
Thank you for purchasing this product.
This product complies with statutory, national and European regulations.
To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this
manual.
These operating instructions are part of this product. They contain important information on setting up and
using the product. Do not give this product to a third party without the operating instructions. Keep these
operating instructions in a safe place for future reference.
If there are any technical questions, please contact:
www.conrad.com/contact
2. Description of symbols
The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to an electric
shock.
The symbol with an exclamation mark in a triangle is used to highlight important information in these
operating instructions. Always read this information carefully.
The arrow symbol indicates special information and tips on how to use the product.
All metal parts that could carry a voltage in the event of a fault during operation or maintenance must be
connected to the protective earth conductor.
Read the operating instructions carefully.

17
3. Intended use
This soldering station is temperature-controlled and features a soldering tip with an adjustable temperature. This
makes it possible to perform a wide range of soldering work on electronics using various soft solders (lead, lead-free
or silver solder). The product is suitable for soldering with SMD components in combination with suitable soft solders.
The soldering temperature is adjustable. Only use the product for soldering and desoldering. The soldering tip can be
replaced. Refer to the "Technical data" section for information on compatible replacement parts. Power is supplied via
a standard household mains socket. Do not use the soldering tip to solder live components.
This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g. in bathrooms) must
be avoided under all circumstances.
For safety and approval purposes, do not rebuild and/or modify this product. Using the product for purposes other than
those described above may damage the product. In addition, improper use can cause hazards such as a short-circuit,
re or electric shock. Read the operating instructions carefully and store them in a safe place. Only make this product
available to third parties together with its operating instructions.
All company and product names contained herein are trademarks of their respective owners. All rights reserved.
4. Package contents
• Soldering station with soldering iron
• Sponge (40 x 25 mm)
• 10 g solder wire
• Roll for solder wire
• Stand for soldering iron
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or scan the QR code
shown. Follow the instructions on the website.

18
5. Features and functions
• Power: 30 W (max. 130 W)
• LED indicator
• Temperature range: 160–480 °C, max. 480 °C
• Solder wire roll Ø: 1.0 mm x 10 g
• °C / °F unit switch function
6. Important safety information
• This device is not intended to be used by persons (including children)
with reduced physical, sensory or mental abilities or lack of experience
and/or lack of knowledge unless they are supervised by a person
responsible for their safety or have received instructions on how to
use the device.
• Children under 3 should be kept away to prevent them from playing
with the product.
• Children should be supervised to ensure that they do not play with the
device.
• Children under 14 years of age must not work with the appliance.
• To prevent a re hazard, exercise caution when using the product.
• Exercise caution when using the device on points with combustible
materials.
• Do not heat the same point for an excessive length of time.
• Do not operate the product in rooms or under adverse ambient
conditions where combustible gas, smoke or dust are or could be
present! This may cause an explosion!
• The hot air may be directed to ammable materials that are out of
sight.

19
• Turn off the station after use. Place the soldering iron in the soldering
iron holder and the hot air nozzle in the holder on the station. Let
the soldering iron and the hot air nozzle cool down completely before
storing the product.
• Never leave the product unattended during use.
7. Safety information
Read the operating instructions carefully and especially observe the safety information. If you
do not follow the safety information and information on proper handling in these operating
instructions, we will assume no liability for any resulting personal injury or damage to property.
Such cases will invalidate the warranty/guarantee.
a) General information
• This product is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. It may become a dangerous toy for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture,
ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, stop using it and prevent unauthorised use. Safe
operation can no longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stress.
- has been subjected to strong magnetic elds, such as those found close to machinery or loudspeakers
• Handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.
• Consult a technician if you are not sure how to use or connect the product, or if you have concerns
about safety.
• Maintenance, modications and repairs may only be carried out by a technician or a specialist repair
centre.
• If you have questions which remain unanswered by these operating instructions, contact our technical
support service or other technical personnel.

20
b) Electrical safety
• Exercise particular caution in the presence of children. Children do not understand the hazards
associated with the incorrect use of electrical devices. For example, children may attempt to insert
objects into the openings on the product. This may cause a fatal electric shock! There is also a signicant
risk of injury and burns due to hot surfaces!
• Never touch or operate the product if your hands are moist or wet. This may cause a fatal electric shock!
• Completely unwind the mains cable before use. A mains cable that is not completely unwound can lead
to overheating. This constitutes a re hazard!
• Before connecting the product to the mains, check that your local AC mains voltage matches the
specications on the type plate.
• This device is constructed according to protection class I. Only use a grounded mains socket (230 V/AC,
50 Hz) connected to the public grid to power the product.
• Never pour any liquids over electrical devices or put objects lled with liquid next to the device. If liquid
or an object does get inside the appliance, power down the respective socket (e.g. switch off the circuit
breaker), and then remove the mains plug from the mains socket. Discontinue use and take the product
to a specialist repair centre.
• The mains socket must be located near to the device and be easily accessible.
• Never unplug the mains plug by pulling on the cable. Always use the grips on the plug.
• Unplug the mains plug from the mains socket if you do not plan to use the product for an extended
period of time.
• For safety reasons, unplug the mains plug from the mains socket during thunderstorms.
• Do not touch the mains cable if there are any signs of damage. Power down the respective mains socket
(e.g. via the respective circuit breaker), and then carefully unplug the mains plug from the mains socket.
Never use the product if the mains cable is damaged.
• Damaged mains cables must be replaced by the manufacturer, an authorised repair centre or a qualied
electrician.
• Never plug in or unplug the mains plug when your hands are wet.
• When setting up the product, make sure that the mains cable is not pinched, kinked or damaged by
sharp edges.
• Avoid excessive thermal stress on the mains cable from extreme heat or cold.
• The product must always be grounded at the wall socket during use.
• The product will remain hot for a while after it is turned off. Do not touch it during this time.
• Do not leave the product unattended during use.
• Only move, transport or store the product when it has completely cooled down.
• Only use the product in temperate climates. It is not suitable for use in tropical climates.
• Always lay the cables so that nobody can trip over or become entangled in them. This may cause an
injury.
• Never use the product immediately after it has been taken from a cold room into to a warm one. This may
cause condensation to form, which can destroy the product.Allow the product to reach room temperature
before connecting it and putting it into use. This may take several hours.
